结构动力学课后习题答案结构动力学是研究结构在动态载荷作用下的响应和行为的学科。
它涉及到结构的振动、冲击响应、疲劳分析等方面。
课后习题是帮助学生巩固课堂知识、深化理解的重要手段。
以下内容是结构动力学课后习题的一些可能答案，供参考：习题1：单自由度系统自由振动分析解答：对于一个单自由度系统，其自由振动的频率可以通过以下公式计算：\[ f = \frac{1}{2\pi}\sqrt{\frac{k}{m}} \]其中，\( k \) 是系统的刚度，\( m \) 是系统的总质量。
系统自由振动的振幅随着时间的衰减可以通过阻尼比 \( \zeta \) 来描述，其衰减系数 \( \delta \) 可以通过以下公式计算：\[ \delta = \sqrt{1-\zeta^2} \]习题2：单自由度系统受迫振动分析解答：当单自由度系统受到周期性外力作用时，其受迫振动的振幅可以通过以下公式计算：\[ A = \frac{F_0}{\sqrt{(k-m\omega^2)^2+(m\zeta\omega)^2}} \] 其中，\( F_0 \) 是外力的幅值，\( \omega \) 是外力的角频率。
习题3：多自由度系统模态分析解答：对于多自由度系统，可以通过求解特征值问题来得到系统的模态。
特征值问题通常表示为：\[ [K]{\phi} = \lambda[M]{\phi} \]其中，\( [K] \) 是系统的刚度矩阵，\( [M] \) 是系统的质量矩阵，\( \lambda \) 是特征值，\( {\phi} \) 是对应的特征向量，即模态形状。
习题4：结构的冲击响应分析解答：对于结构的冲击响应分析，通常需要考虑冲击载荷的持续时间和冲击能量。
结构的冲击响应可以通过冲击响应谱（IRF）来分析，它描述了结构在不同频率下的响应。
冲击响应分析的结果可以用来评估结构的耐冲击性能。
习题5：疲劳分析解答：结构的疲劳分析需要考虑结构在重复载荷作用下的寿命。
例题E2-1 如图E2-1所示，一个单层建筑理想化为刚性大梁支承在无重的柱子上。
为了计算此结构的动力特性，对这个体系进行了自由振动试验。
试验中用液压千斤顶在体系的顶部（也即刚性大梁处）使其产生侧向位移，然后突然释放使结构产生振动。
在千斤顶工作时观察到，为了使大梁产生0.20in[0.508cm]位移需要施加20 kips[9 072 kgf]。
在产生初位移后突然释放，第一个往复摆动的最大位移仅为0.16 in[0. 406 cm]，而位移循环的周期为1.4 s。
从这些数据可以确定以下一些动力特性：（1）大梁的有效重量；（2）无阻尼振动频率；（3）阻尼特性；（4）六周后的振幅。
2- 1图E2-1所示建筑物的重量W为200 kips，从位移为1.2 in（t=0时）处突然释放，使其产生自由振动。
如果t=0. 64 s时往复摆动的最大位移为0.86 in，试求(a)侧移刚度k；(b)阻尼比ξ；(c)阻尼系数c。
2-2 假设图2- la 所示结构的质量和刚度为：m= kips ·s 2/in ，k=40 kips/in 。
如果体系在初始条件in 7.0)0(=υ、in/s 6.5)0(=υ&时产生自由振动，试求t=1.0s 时的位移及速度。
假设：(a) c=0（无阻尼体系）； (b) c=2.8 kips ·s/in 。
2-3 假设图2- 1a 所示结构的质量和刚度为：m=5 kips ·s 2/in ，k= 20 kips/in ，且不考虑阻尼。
如果初始条件in 8.1)0(=υ，而t=1.2 s 时的位移仍然为1.8 in ，试求：(a) t=2.4 s 时的位移； (b)自由振动的振幅ρ。
例题E3-1 一种便携式谐振荷载激振器，为在现场测量结构的动力特性提供了一种有效的手段。
用此激振器对结构施以两种不同频率的荷载，并分别测出每种情况下结构反应的幅值与相位。
由此可以确定单自由度体系的质量、刚度和阻尼比。

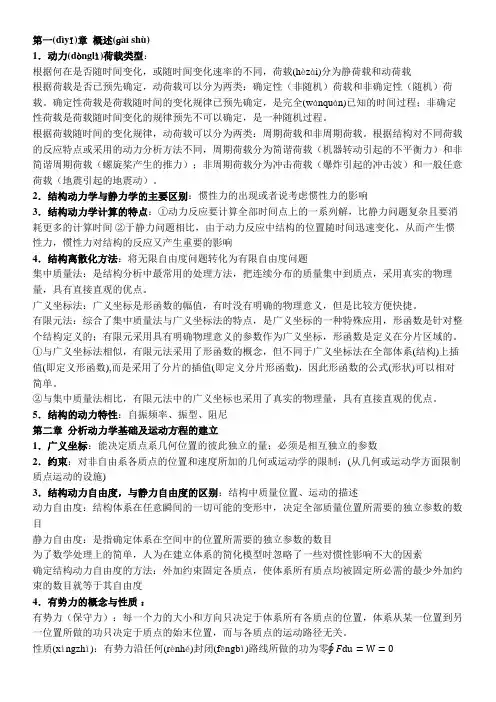

第一(dìyī)章概述(ɡài shù)1．动力(dònglì)荷载类型：根据何在是否随时间变化，或随时间变化速率的不同，荷载(hèzài)分为静荷载和动荷载根据荷载是否已预先确定，动荷载可以分为两类：确定性（非随机）荷载和非确定性（随机）荷载。
确定性荷载是荷载随时间的变化规律已预先确定，是完全(wánquán)已知的时间过程；非确定性荷载是荷载随时间变化的规律预先不可以确定，是一种随机过程。
根据荷载随时间的变化规律，动荷载可以分为两类：周期荷载和非周期荷载。
根据结构对不同荷载的反应特点或采用的动力分析方法不同，周期荷载分为简谐荷载（机器转动引起的不平衡力）和非简谐周期荷载（螺旋桨产生的推力）；非周期荷载分为冲击荷载（爆炸引起的冲击波）和一般任意荷载（地震引起的地震动）。
2．结构动力学与静力学的主要区别：惯性力的出现或者说考虑惯性力的影响3．结构动力学计算的特点：①动力反应要计算全部时间点上的一系列解，比静力问题复杂且要消耗更多的计算时间②于静力问题相比，由于动力反应中结构的位置随时间迅速变化，从而产生惯性力，惯性力对结构的反应又产生重要的影响4．结构离散化方法：将无限自由度问题转化为有限自由度问题集中质量法：是结构分析中最常用的处理方法，把连续分布的质量集中到质点，采用真实的物理量，具有直接直观的优点。
广义坐标法：广义坐标是形函数的幅值，有时没有明确的物理意义，但是比较方便快捷。
有限元法：综合了集中质量法与广义坐标法的特点，是广义坐标的一种特殊应用，形函数是针对整个结构定义的；有限元采用具有明确物理意义的参数作为广义坐标，形函数是定义在分片区域的。
①与广义坐标法相似，有限元法采用了形函数的概念，但不同于广义坐标法在全部体系(结构)上插值(即定义形函数),而是采用了分片的插值(即定义分片形函数)，因此形函数的公式(形状)可以相对简单。
![[美]R.克里夫《结构动力学》补充详解及习题解](https://uimg.taocdn.com/198055225627a5e9856a561252d380eb629423b8.webp)
前言结构动力学是比较难学的一门课程，但是你一旦学会并且融会贯通，你就会为成为结构院士、大师和总工垫定坚实的基础。
结构动力学学习的难点主要有以下两个方面。
1 概念难理解，主要表现在两个方面，一是表达清楚难，如果你对概念理解的很透彻，那么你写的书对概念的表述也会言简意赅，切中要害（克里夫的书就是这个特点），有的书会对一个概念用了很多文字进行解释，但是还是没有说清楚，也有的书受水平限制，本身表述就不清楚。
二是理解难，有点只可意会不可言传的味道，老师讲的头头是道，自己听得云山雾绕。
2 公式推导过程难，一是力学知识点密集，推导过程需要力学概念清析，并且需要每一步的力学公式熟悉；二是需要一定的数学基础，而且有的是在本科阶段并没有学习的数学知识。
克里夫《结构动力学》被称为经典的结构动力学教材，但是也很难看懂。
之所以被称为经典，主要就是对力学的概念表达的语言准确，概念清楚。
为什么难懂呢？是因为公式的推导过程比较简单，省略过多。
本来公式的推导过程既需要力学概念清楚也需要数学公式熟悉，但是一般人不是力学概念不清楚，就是数学公式不熟悉，更有两者都不熟悉者。
所以在学习过程中感觉很难，本学习详解是在该书概念清楚的基础上，对力学公式推导过程进行详细推导，并且有的加以解释，帮助你在学习过程中加深理解和记忆。
达到融会贯通，为你成为结构院士、大师和总工垫定坚实的基础。
以下黑体字是注释，其它为原书文字。
[美] R∙克里夫《结构动力学》辅导学习详解第1章结构动力学概述… …第Ⅰ篇单自由度体系第2章基本动力体系的组成… …§2-5 无阻尼自由振动分析如上一节所述，有阻尼的弹簧-质量体系的运动方程可表示为mv̈(t)+cv̇(t)+kν(t)=p(t)（2-19）其中ν(t)是相对于静力平衡位置的动力反应；p(t)是作用于体系的等效荷载，它可以是直接作用的或是支撑运动的结构。
为了获得方程（2-19）的解，首先考虑方程右边等于零的齐次方程，即mv̈(t)+cv̇(t)+kν(t)=0（2-20）mv(t)+kν(t)=0（2-20a）此处公式应该为mv(t)+kν(t)=0，因为该节是无阻尼自由振，而且（2-20）的解，式（2-21）也是公式mv(t)+kν(t)=0的解在作用力等于零时产生的运动称为自由振动，现在要研究的即为体系的自由振动反应。
结构动力学问答题答案-武汉理工-研究生《结构动力学》思考题第1章1、对于任一振动系统，可划分为由激励、系统和响应三部分组成。
试结合生活或工程分别举例说明：何为响应求解、环境识别和系统识别？响应求解：结构系统和荷载已知，求响应。
又称响应预估问题，是工程正问题的一种，通常在工程中是指结构系统已知，具体指结构的形状构件及离散元件等，环境识别：主要是荷载的识别，结构和响应已知，求荷载。
属于工程反问题的一种。
在工程中，如已知桥梁的结构和响应，根据这些来反推出桥梁所受到的荷载。
系统识别：荷载和响应已知，求结构的参数或数学模型。
又称为参数识别，是工程反问题的一种，在土木工程领域，房屋、桥梁和大坝等工程结构被视为“系统”，而“识别”意味着由振动实验数据求得结构的动力特性（如频率、阻尼比和振型）。
如模态分析和模态试验技术等基本成型并得到广泛应用。
2、如何从物理意义上理解线性振动系统 解的可叠加性。
求补充！！！！！3、正确理解等效刚度的概念，并求解单自由度系统的固有频率。
复杂系统中存在多个弹性元件时，用等效弹性元件来代替原来所有的弹性元件，等效原则是等效元件刚度等于组合元件刚度，则等效元件的刚度称为等效刚度。
4、正确理解固有频率f 和圆频率ω的物理意义。
固有频率f ：物体做自由振动时，振动的频率与初始条件无关，而仅与系统的本身的参数有关(如质量、形状、材质等)，它是自由振动周期的倒数，表示单位时间内振动的次数。
圆频率ω： ω=2π/T=2πf 。
即为单位时间内位移矢量在复平面内转动的弧度，又叫做角频率。
它只与系统本身的参数m ，k 有关，而与初始条件无关5、正确理解过阻尼、临界阻尼、欠阻尼的概念。
一个系统受初扰动后不再受外界激励，因为受到阻力造成能量损失而位移峰值渐减的振动称为阻尼振动。
系统的状态按照阻尼比ζ来划分。
把ζ=0的情况称为无阻尼，即周期运动;把0<ζ<1的情况称为欠阻尼，即系统所受的阻尼力较小，振幅在逐渐减小，最后才达到平衡位置;把ζ>1的情况称为过阻尼，如果阻尼再增大，系统需要较长的时间才能达到平衡;把ζ=1的情况称为临界阻尼，即阻尼的大小刚好使系统作非"周期"运动。
例题E2-1 如图E2-1所示，一个单层建筑理想化为刚性大梁支承在无重的柱子上。
为了计算此结构的动力特性，对这个体系进行了自由振动试验。
试验中用液压千斤顶在体系的顶部（也即刚性大梁处）使其产生侧向位移，然后突然释放使结构产生振动。
在千斤顶工作时观察到，为了使大梁产生0.20in[0.508cm]位移需要施加20 kips[9 072 kgf]。
在产生初位移后突然释放，第一个往复摆动的最大位移仅为0.16 in[0. 406 cm]，而位移循环的周期为1.4 s。
从这些数据可以确定以下一些动力特性：（1）大梁的有效重量；（2）无阻尼振动频率；（3）阻尼特性；（4）六周后的振幅。
2- 1图E2-1所示建筑物的重量W为200 kips，从位移为1.2 in（t=0时）处突然释放，使其产生自由振动。
如果t=0. 64 s时往复摆动的最大位移为0.86 in，试求(a)侧移刚度k；(b)阻尼比ξ；(c)阻尼系数c。
2-2 假设图2- la 所示结构的质量和刚度为：m= kips ·s 2/in ，k=40 kips/in 。
如果体系在初始条件in 7.0)0(=υ、in/s 6.5)0(=υ&时产生自由振动，试求t=1.0s 时的位移及速度。
假设：(a) c=0（无阻尼体系）； (b) c=2.8 kips ·s/in 。
2-3 假设图2- 1a 所示结构的质量和刚度为：m=5 kips ·s 2/in ，k= 20 kips/in ，且不考虑阻尼。
如果初始条件in 8.1)0(=υ，而t=1.2 s 时的位移仍然为1.8 in ，试求：(a) t=2.4 s 时的位移； (b)自由振动的振幅ρ。
例题E3-1 一种便携式谐振荷载激振器，为在现场测量结构的动力特性提供了一种有效的手段。
用此激振器对结构施以两种不同频率的荷载，并分别测出每种情况下结构反应的幅值与相位。
由此可以确定单自由度体系的质量、刚度和阻尼比。
《高等结构动力学》课程大作业姓名：学号：电话：二〇二〇年十二月目录三层建筑物动力学建模与分析......................................................................................................... 一．研究对象..................................................................................................................................... 二．研究方案.....................................................................................................................................2.1、研究目的............................................................................................................................2.2、研究方案............................................................................................................................ 三．结构动力学建模.........................................................................................................................3.1.模型简化...............................................................................................................................3.2、结构动力学建模................................................................................................................建模方法一：层模型.........................................................................................................建模方法二：杆系模型..................................................................................................... 四．动力学特性分析.........................................................................................................................4.1.固有频率与固有模态...........................................................................................................4.2.阻尼矩阵...............................................................................................................................五.动力学响应分析...........................................................................................................................5.1.结构在EL Centro地震波下的反应 .....................................................................................5.1.1.基于Runge-Kutta方法的动力学响应（方法1）...................................................5.1.2.基于中心差分法方法的动力学响应（方法2）.....................................................5.2.结构在风载荷下的反应.......................................................................................................三层建筑物动力学建模与分析一．研究对象在农村很多自建房都为三层结构，大多为自主设计，在地震中许多自建房由于地基不稳、结构和材料等原因损坏，现将三层混泥土结构房屋作为研究对象，进行动力学建模，分析建筑物在地震、风载荷激励下的响应。
第一章 单自由度系统1.1 总结求单自由度系统固有频率的方法和步骤。
单自由度系统固有频率求法有：牛顿第二定律法、动量距定理法、拉格朗日方程法和能量守恒定理法。
1、 牛顿第二定律法适用范围：所有的单自由度系统的振动。
解题步骤：（1） 对系统进行受力分析,得到系统所受的合力；（2） 利用牛顿第二定律∑=F x m,得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根，得到该系统的固有频率。
2、 动量距定理法适用范围：绕定轴转动的单自由度系统的振动。
解题步骤：（1） 对系统进行受力分析和动量距分析；（2） 利用动量距定理J ∑=M θ,得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根，得到该系统的固有频率。
3、 拉格朗日方程法：适用范围：所有的单自由度系统的振动。
解题步骤：（1）设系统的广义坐标为θ，写出系统对于坐标θ的动能T 和势能U 的表达式；进一步写求出拉格朗日函数的表达式：L=T-U ； （2）由格朗日方程θθ∂∂-∂∂∂LL dt )( =0，得到系统的运动微分方程； （3） 求解该方程所对应的特征方程的特征根，得到该系统的固有频率。
4、 能量守恒定理法适用范围：所有无阻尼的单自由度保守系统的振动。
解题步骤：（1）对系统进行运动分析、选广义坐标、写出在该坐标下系统的动能T 和势能U 的表达式；进一步写出机械能守恒定理的表达式 T+U=Const （2）将能量守恒定理T+U=Const 对时间求导得零,即0)(=+dtU T d ，进一步得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根，得到该系统的固有频率。
1.2 叙述用衰减法求单自由度系统阻尼比的方法和步骤。
用衰减法求单自由度系统阻尼比的方法有两个：衰减曲线法和共振法。
方法一：衰减曲线法。
求解步骤：（1）利用试验测得单自由度系统的衰减振动曲线，并测得周期和相邻波峰和波谷的幅值i A 、1+i A 。
