2013年广东省中考物理试卷(完整解析版)

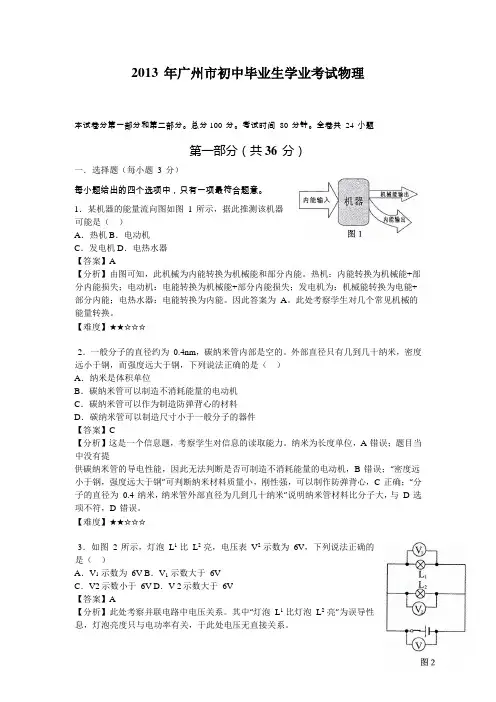

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

省市2013年中考物理试卷一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意．1．（3分）（2013•）某机器的能量流向图如图所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器考点：热机．专题：比热容、热机、热值．分析：由能量流向图判断该机器主要将什么能转化成了什么能即可解决此题．热机：将能转化为机械能；电动机：将电能转化为机械能；发电机：将机械能转化为电能；电热水器：将电能转化为能．解答：解：如图该机器将一部分能转化成了机械能，还有一大部分能散失掉了，所以该机器是热机．故选A．点评：解此题的关键是能确定图中能量转化的方向，并知道各种机械的能量转化情况．2．（3分）（2013•）一般分子的直径约为0.4nm，碳纳米管部是空的．外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件考点：物质的物理特征．专题：粒子与宇宙、材料世界．分析：纳米是长度单位；根据碳纳米管的特性分析答题．解答：解：A、纳米是长度单位，不是体积单位，故A错误；B、碳纳米管在使用过程中要消耗能量，不能用来制作不消耗能量的电动机，故B错误；C、碳纳米管密度小、强度大，可以作为制作防弹背心的材料，故C正确；D、碳纳米管的尺寸大于一般分子的尺寸，故D错误；故选C．点评：本题主要考查学生获取信息，筛选信息结合已有知识分析、解决问题的能力．3．（3分）（2013•）如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说确的是（）A．V1示数为6V B．V1示数大于6V C．V2示数小于6V D．V2示数大于6V考点：并联电路的电压规律．专题：电压和电阻．分析：并联电路两端电压相等．解答：解：根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等，因此电压表V、电压表V1、电压表V2的示数相等，都等于6V．故选A．点评：本题考查并联电流电压的规律，比较简单．4．（3分）（2013•）如图所示，磁感应线竖直向下，AB棒运动，电流表指针偏转（）A．A B棒可能是竖直向下运动的B．A B棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源考点：电流表的使用．专题：电路和欧姆定律．分析：电磁感应现象：当闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流．要注意产生感应电流的条件．解答：解：A、AB棒竖直向下运动时，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流．B、AB棒水平向左运动，切割磁感线，所以产生感应电流．C、开关断开后，电路为断路，因此不会产生感应电流．D、当闭合电路的部分导体在磁场中做切割磁感线运动时，会产生电流，而该该装置就是电源，因此电路有电流一定需要电源．故选B．点评：此题考查了产生感应电流的条件，在电路闭合的情况下，导体必须做切割磁感线运动．其中也可以是导体不动，磁体运动．5．（3分）（2013•）水的比热容比煤油的大．如图所示，隔着石棉网同时加热规格相同，分别装上质量和初温都相同的煤油和水的试管，至管液体升温到40℃，这个过程中（）A．煤油温度先升到40℃B．同一时刻水的温度比煤油高C．加热相同时间，水吸收的热量多D．升高相同的温度，煤油需加热较长的时间考点：热量的计算；比热容的概念．专题：比热容、热机、热值．分析：利用下列知识分析判断：（1）由图可知，用同一个酒精灯加热，两试管的规格相同，则在相同的时间，水和煤油吸收的热量相同；（2）水的比热容比煤油的大，由Q=cm△t可知，若二者的质量相同，在吸收相同热量时，水升高的温度值小；在升高相同温度时，水吸收的热量多．解答：解：A、水的比热容比煤油的大，质量相同的水和煤油相比，煤油吸收的热量少，需要的加热时间短，煤油先升高到40℃，故A正确；B、由图可知，用同一个酒精灯加热，两试管的规格相同，则在相同的时间，水和煤油吸收的热量相同，但水的比热容比煤油的大，水和煤油的质量相同，水升高的温度值小，故B错；C、用同一个酒精灯加热，两试管的规格相同，则在相同的时间，水和煤油吸收的热量相同，故C错；D、水的比热容比煤油的大，质量相同的水和煤油相比，升高相同的温度，水吸收的热量多，需要的加热时间长，故D错．故选A．点评：本题考查学生对水的比热容大的理解，最好借助公式Q=cm△t理解：质量相同的不同物质，升高相同的温度，比热容大的吸收热量多；吸收相同的热量，比热容大的温度变化小．6．（3分）（2013•）如图是某物质由液态变为固态过程温度随时间变化的图象，下列说确的是（）A．t4时刻物体能为零B．t2、t3时刻物体能相等C．t2时刻物体能比t3小D．t1时刻物体分子动能比t2时大考点：熔化和凝固的温度—时间图象；能的概念．专题：分子热运动、能．分析：（1）首先掌握晶体在凝固过程中的特点：在凝固过程中温度保持不变，但不断放热，凝固过程中的温度叫做凝固点；（2）晶体在凝固前处于液态，凝固过程处于固液共存态，凝固完后处于固态；（3）晶体在凝固过程中，虽然温度保持不变，但不断放热，能减小；（4）任何物质的分子总在永不停息地做无规则运动，所以能不可能为零．解答：解：A、t4时刻物体温度为零，但其分子仍不停地做无规则运动，所以具有能，A错误；BC、t2、t3时刻温度相同，但在凝固过程中物体不断放热，所以能减小，BC错误；D、t1时刻温度比t2时刻高，所以t1时刻物体分子运动比t2时大，D正确．故选D．点评：此题考查了晶体在凝固过程中的特点及图象的分析，同时考查了对能的理解及分子运动与温度的关系．7．（3分）（2013•）图中的示意图形象反映物质气、液、固三态分子排列的特点，正确的说法是（）A．甲是气态B．乙是气态C．丙是气态D．甲是固态考点：物质的三态及其基本特征．专题：粒子与宇宙、材料世界．分析：（1）固体分子间距离小，作用力大，分子位置固定，宏观上有固定的形状和体积，不具有流动性；（2）液体分子间距略大，作用力小，分子位置不固定，宏观上有固定的体积，无固定形状，具有流动性；（3）气体分子间距很大，作用力几乎为零，分子极度散乱，宏观上无固定的体积，无固定形状，具有流动性．解答：解：甲图中分子间的距离略大，约束力很小，分子的位置不固定，和液态分子的特点相似；乙图中分子间的距离很小，约束力很大，分子的位置固定，和固态分子的特点相似；丙图中分子间的距离很大，约束力几乎没有，分子的位置极度散乱，和气态分子特点相似．故选C．点评：本题考查物质三种状态的微观特征，要求记住三种不同状态分子排列方式的不同特点．8．（3分）（2013•）线圈abcd转动过程中经过图甲、乙位置时，导线a b 所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变考点：直流电动机的原理．专题：电动机、磁生电．分析：电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次解答：解：由于电流从电源的正极出发，故此时图甲中ab的电流方向是由b到a；在图乙中，由于磁场的方向没有改变，电流的方向是由a到b，故此时线圈所受力的方向改变．故选B．点评：该题考查了通电导线在磁场中受力方向的影响因素，是一道综合题，故同学们应细心解决．9．（3分）（2013•）图中蜡烛在光屏上成清晰缩小的像．下列哪一项操作可能使烛焰在光屏上成清晰放大的像（）A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．蜡烛、光屏都不动，透镜靠近光屏考点：凸透镜成像的应用．专题：透镜及其应用．分析：（1）光屏上能承接清晰的像是实像，凸透镜成实像时，物距减小，像距变大，像变大．（2）光路是可逆的，当蜡烛和凸透镜的位置不变时，凸透镜左移，使现在的物距等于原来的像距．解答：解：（1）光屏上能再次出现清晰的像，此时像是实像，要使像成放大的，要减小物距，增大像距，所以凸透镜位置不动，向右移动蜡烛，同时向右移动光屏．（2）因为光路是可逆的，如图位置凸透镜成倒立、缩小的实像，当蜡烛和光屏位置不变时，凸透镜向左远离光屏时，使现在的物距等于原来的像距时，凸透镜成倒立、放大的实像．故选B．点评：凸透镜成实像时，物距减小，像距变大，像变大．这条规律在凸透镜成像习题中有广泛的应用．10．（3分）（2013•）如图所示，足球以初速度v沿着凹凸不平的草地从a运动到d，足球（）A．在b、d 两点动能相等B．在a、d 两点动能相等C．从b 到 c 的过程机械能减少D．从 c 到 d 的过程重力势能减少考点：动能和势能的大小变化．专题：机械能及其转化．分析：（1）动能大小跟质量、速度有关．质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大．（2）足球和草地之间存在摩擦力，克服摩擦做功，机械能转化为能，机械能不断减小，能增大．（3）重力势能大跟质量、高度有关．质量一定时，高度越高，重力势能越大；高度一定时，质量越大，重力势能越大．解答：解：A、足球在b点时，足球有一定的速度，足球具有一定的动能，动能不为零；足球在d 点时，足球速度为零，足球动能为零．不符合题意．B、足球在a点时，足球有一定的速度，足球具有一定的动能，动能不为零；足球在d 点时，足球速度为零，足球动能为零．不符合题意．C、足球从b 到c 的过程中，足球和草地之间存在摩擦力，克服摩擦做功，机械能转化为能，机械能不断减小．符合题意．D、足球从c 到d 的过程中，足球质量不变，高度增大，重力势能不断增大．不符合题意．故选C．点评：机械能大小可以根据机械能=动能+势能中动能和势能的变化来判断机械能的变化，也可以看机械能是否和其它形式的能发生转化来判断．11．（3分）（2013•）某手机网络频率围是1920MHz﹣﹣﹣1935MHz，下列说确的是（）A．1920MHz的电磁波波长比1935MHz 的短B．1920MHz的电磁波不能在没有空气的月球上传播C．1920MHz的电磁波在真空中传播的速度比1935MHz的慢D．1920MHz和1935MHz的电磁波在真空中传播的速度相同考点：电磁波的传播；波速、波长和频率的关系．专题：压轴题；信息的传递．分析：电磁波可以在真空中传播，不同频率的电磁波在真空中的传播速度相同，电磁波的频率越高，电磁波波长越短．解答：解：A、电磁波频率越高，波长越短，频率越低，波长越长，1920MHz的电磁波波长比1935MHz的长，故A错误；B、1920MHz的电磁波能在没有空气的月球上传播，故B错误；C、1920MHz的电磁波在真空中传播的速度与1935MHz的传播速度相同，故C错误；D、1920MHz和1935MHz的电磁波在真空中传播的速度相同，故D正确；故选D．点评：本题考查了电磁波的传播条件、波速、波长与频率的关系，是一道基础题，掌握基础知识即可正确解题．12．（3分）（2013•）忽略一切阻力，原静止在水平面上的大石头被另一块小石头水平撞击，大石头的运动情况是（）A．始终静止不动B．动了一点点，很快停下来C．撞击时开始运动，然后慢慢停下来D．撞击时开始运动，然后做匀速直线运动考点：牛顿第一定律．专题：压轴题；运动和力．分析：要想改变物体的运动状态一定要有力的作用，据此来分析大石头的变化．同时，还要关注当不受外力时，物体将保持静止状态或匀速直线运动状态．解答：解：此题的前提是“忽略一切阻力”，因此，原静止在水平面上的大石头被另一块小石头水平撞击，其运动状态一定改变，即开始运动．又因为没有阻力的作用，所以大石头将做匀速直线运动．只有选项D的说法符合题意．故选D．点评：解答此题需要一定的想象力和推理能力，抓住“忽略一切阻力”这一前提，是进行推理和想象的关键．二、填空作图题（共25分）13．（3分）（2013•）某家用电动食品粉碎机有两开关S1，S2，要合上开关S1，而且要用力下压盖子（会闭合开关S2），粉碎机才会工作．在图中连接粉碎机的电动机及S1、S2，使其能按上述要求工作．考点：串、并联电路的设计．专题：电流和电路．分析：家庭电路连接为电路一端接火线，一端接零线，由于题目中说明开关S1、S2同时闭合，粉碎机才工作，因此S1、S2与电动机串联，其中注意开关与火线相连．解答：解：S1、S2与电动机串联，其中开关与火线相连，如图所示：点评：此处考查家庭电路连接及简单电路设计，比较简单．14．（3分）（2013•）如图哪些图所示情况会发生触电事故甲、丙考点：触电危害及常见的触电类型与预防．专题：电与热、生活用电．分析：家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析．解答：解：人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与相接，都会形成通路，图甲、丙中有电流流过人体，会触电，图乙、丁中没有电流流过人体，不会触电．故答案为：甲、丙．点评：本题考查了常见触电的两种类型．我们要牢记安全用电的原则：不接触低压带电体，不靠近高压带电体．15．（4分）（2013•）如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．考点：平面镜成像的相关作图．专题：光的传播和反射、平面镜成像．分析：要解答本题需掌握：平面镜成像的特点，即像与物的连线与镜面垂直、像与物相对于平面镜对称、像与物大小相等．根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点A′、B′，连接A′、B′即为物体AB的像．解答：解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做SS'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：此处考察平面镜成像特点．先连接OO’，作出中垂线，确定平面镜的位置，再根据平面镜成像特点，作出AB 的像．注意：实线、虚线和垂直符号．16．（4分）（2013•）下表是某些介质的声速v介质v/（m•s﹣1）介质v/（m•s﹣1）水（5℃）1450 冰3230水（15℃）1470 软橡胶（常温）40 至50水（20℃）1480 软木500海水（25℃）1531 铁（棒）5200（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？声速大小可能和介质种类有关，声音在水、海水、冰、铁等不同介质中速度不同；声速大小可能和温度有关，声音在5℃、15℃、20℃的水中的速度不同．（2）设海水温度为25℃，在海面用超声测位仪向海底垂直发射声波，经过2s 后收到回波，根据公式，计算出海水深度为1531m．（3）真空中声速是0m/s．考点：声速；速度公式及其应用．专题：运动和力．分析：（1）根据表息总结声速大小可能跟哪些因素有关．声音的传播速度与介质和温度有关．气体、液体、固体都可以传播声音，固体的传声速度大于液体、气体中的传声速度；声音在同一介质中传播时，温度越高，传声速度越快．（2）从表中查出声音在温度为25℃的海水中的速度，利用速度公式可求出海水深度．（3）声音不能在真空中传播．解答：解：（1）观察表中数据，不难发现：①声音在水、海水、冰、铁等不同介质中速度不同，说明声速大小和介质种类有关；②声音在5℃、15℃、20℃的水中的速度不同，说明声速大小和温度有关．（2）声音在温度为25℃的海水中的速度v=1531m/s，声音从海面到海底时间t==1s，海水深度为h=s=vt=1531m/s×1s=1531m．（3）因为声音不能在真空中传播，所以真空中声速是0m/s．故答案为：（1）声速大小可能和介质种类有关；声音在水、海水、冰、铁等不同介质中速度不同；声速大小可能和温度有关；声音在5℃、15℃、20℃的水中的速度不同；（2）1531m；（3）0m/s点评：分析此处考察声速的影响因素、回声测距的知识，考察学生读表、总结能力．17．（5分）（2013•）如图1所示，小明顺着竖直的杆匀速下滑．①图2代表小明的圆点A画出了其竖直方向受到的力．②小明再沿此绳匀速下滑，其沿绳受到的摩擦力为f绳、沿杆下滑受到的摩擦力为f杆，f绳=f杆（选填“＞”，“=”，“＜”）．③若小明沿杆匀速向上爬，他受到的摩擦力的方向：竖直向上．考点：摩擦力的大小；二力平衡条件的应用．专题：重力、弹力、摩擦力．分析：对小明进行受力分析，明确其在竖直方向上受到的力，再根据小明的运动状态，判断两个力的大小关系．解答：解：①小明在沿绳或杆匀速下滑时，受到的是竖直向下的重力G和竖直向上的摩擦力f；②由题意可知，小明始终是匀速下滑，处于平衡状态，所以，摩擦力与重力是一对平衡力，大小均与重力相同．因此f绳=f杆；③小明沿杆匀速向上爬，此时其重力仍与摩擦力是一对平衡力，此处相对运动趋势方向是竖直向下，因此摩擦力方向为竖直向上．故答案为；②=；③竖直向上．点评：在此题中，明确重力与摩擦力是一对平衡力，是判断摩擦力的大小和方向的关键所在．18．（2分）（2013•）如图所示，把一轻质纸放在两本书上，沿纸面下方吹气，原平整的纸会从两书间的空隙下陷，据此推断空气对下陷纸片上、下表面的压强哪个小？根据所学的物理知识解释为什么会出现这种现象：下表面气体流速越大，压强越小．考点：流体压强与流速的关系．专题：压轴题；气体的压强、流体压强与流速的关系．分析：流体压强与流速的关系：对于流体来说，流速越大的地方，压强越小；流速越小的地方，压强越大．解答：解：空气对下陷纸片下表面的压强小；因为吹气时，纸片下方的空气流速快，产生的压强小，小于外界的大气压，所以纸片会陷下去．故答案为：下表面气体流速越大，压强越小．点评：本题考查流体压强与流速的关系，要知道流速越快，压强越小．19．（4分）（2013•）图是薄纸制成的下端开口，容器的容积为1m3，所用薄纸重量为0.5N，容器空气重量为12.9N，容器（含其空气）的总重量为13.4N（空气质量为 1.29kg/m3，g=10N/kg），为了使容器悬浮在空中，你要用加热使气体膨胀方法使容器空气减少，容器空气的重量减少0.5N，容器才能悬浮在空中，此时容器空气密度小于容器外空气密度（选填“大于”，“等于”，“小于”）．考点：密度公式的应用；物体的浮沉条件及其应用．专题：压轴题；浮沉的应用．分析：①已知容器的容积和空气的密度，可以得到容器空气的质量，进而得到空气的重力；②已知薄纸重和空气重，可以得到总重；③使容器中空气减少最直接的方法：加热使气体膨胀，溢出空气；④物体悬浮的条件是：受到的浮力等于物体的重力．解答：解：①∵ρ=∴容器空气的重力为G=mg=ρVg=1.29kg/m3×1m3×10N/kg=12.9N；②容器的总重量为G总=G空气+G0=12.9N+0.5N=13.4N；③为了使容器悬浮在空中，根据物体热胀冷缩的性质，需要采用加热使气体膨胀，溢出空气的方法使容器空气减少；④容器在空气中受到的浮力为F浮=ρ空气gV=1.29kg/m3×10N/kg×1m3=12.9N要使容器悬浮在空气中，需要排出的空气为△G=G总﹣F浮=13.4N﹣12.9N=0.5N；此时容器和剩余空气的平均密度等于外界空气的密度，所以容器空气密度要小于容器外空气的密度．故答案为：12.9；13.4；加热使气体膨胀；0.5；小于．点评：此题考查了质量、重力的计算、悬浮的条件和应用，阿基米德原理和二力平衡的条件等容，涵盖了力学较多的知识点，综合性较强，有一定的难度．三、解析题（共18分）20．（8分）（2013•）效率是30%，水平叉臂面积为1m2的电动叉车（如图1），托着重量为6000N，底面积为6m2的货物（如图2），5s 从A点匀速水平移动到B点，从B点匀速竖直提升10s到达C点，所用时间及各点间距离如图3所示，求：电动叉车（如图1）（1）A到B过程，货物对叉臂的压强．（2）A到C过程，叉车对货物的支持力做的功．（3）B到C过程，叉车对货物做功的功率．（4）B到C过程，叉车消耗的电能．考点：压强的大小及其计算；功的计算；功率的计算；电功的计算．专题：压轴题；功、功率、机械效率．分析：（1）A到B过程中，货物对叉臂的压力为货物的重，受力面积为叉臂面积1m2．由固体压强公式：p=即可求得．（2）A到C过程中，叉车对货物支持力只在B到C过程做功，支持力为6000N，利用W=FS求得叉车对货物的支持力做的功．（3）已知从B点匀速竖直提升10s到达C点，根据（2）求得的叉车对货物做功，利用P=求得叉车对货物做功的功率．（4）根据（2）求得的，叉车对货物做的有用功为W=6000J，其效率为30%，然后即可求得叉车消耗的电能．解答：解：（1）A到B过程中，货物对叉臂的压力为货物的重6000N，受力面积为叉臂面积1m2．则p===6000Pa．（2）A到C过程中，叉车对货物支持力只在B到C过程做功，则支持力做得功为：W=FS=6000N×1m=6000J，（3）B到C过程中叉车对货物做功功率为：P===600W，（4）由（2）知，叉车对货物做的有用功为W=6000J，其效率为30%，故叉车消耗的电能为：W电===2×104J．答：（1）A到B过程，货物对叉臂的压强为6000Pa．（2）A到C过程，叉车对货物的支持力做的功为6000J．（3）B到C过程，叉车对货物做功的功率为600W．（4）B到C过程，叉车消耗的电能为2×104J．点评：分析这是一道固体压强和功与机械功率的综合题．题目本身不难，但要求学生对固体压强以及做功等知识点有比较好的理解．比如在（1）问中，要注意“受力面积”并不是货物的底面积，而是叉臂面积；在第（2）小问中支持力在A 到 B 过程中因为与运动方向垂直，所以此过程支持力没有做功；这两个点可能有很多学生比较容易出错．21．（10分）（2013•）灯泡L 标着“6V 6W”，求：（1）灯泡L正常发光时的电流和电阻（2）如图1所示，把灯泡L与电压恒为6V 的电源相接，在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如图2所示．①合上开关S瞬间，流过灯泡的电流多大？②哪一时刻开始灯泡正常发光？③合上开关瞬间灯泡的电阻为R1，正常发光时电阻为R2，求．考点：电功率的计算；欧姆定律的应用．专题：计算题；压轴题；信息给予题；欧姆定律；电能和电功率．分析：（1）灯泡正常发光时，两端的电压和额定电压相等，根据P=UI求出电流，利用欧姆定律求出电阻；（2）①由图可知，合上开关S瞬间，流过灯泡的电流；②灯泡正常发光时的电流和额定电流相等，由图可知灯泡正常发光的时刻；③根据欧姆定律分别求出合上开关瞬间和正常发光时的电阻，进一步求出两电阻的阻值之比．解答：解：（1）灯泡正常发光时的电压为6V，功率为6W，由P=UI可得，正常发光时的电流：I===1A，此时的电阻：R===6Ω；（2）①合上开关S的瞬间，由图可知，当t=0时的电流为：I0=6A；②灯泡正常发光时的电流为1A，结合图我们可知，从t=6×10﹣2开始，灯泡正常发光；③合上开关的瞬间灯泡的电阻：R1===1Ω，灯泡正常发光时的电阻R2=R=6Ω，∴==．答：（1）灯泡L正常发光时的电流为1A，电阻为6Ω；。

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

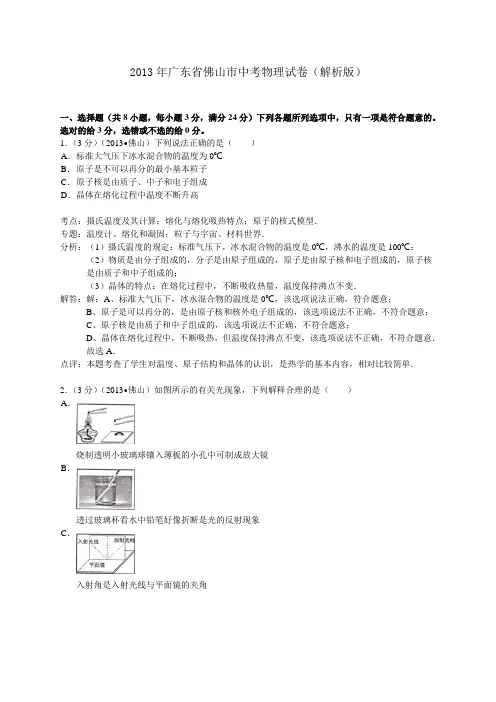

2013年广东省佛山市中考物理试卷（解析版）一、选择题（共8小题，每小题3分，满分24分）下列各题所列选项中，只有一项是符合题意的。

选对的给3分，选错或不选的给0分。

1．（3分）（2013•佛山）下列说法正确的是（）A．标准大气压下冰水混合物的温度为0℃B．原子是不可以再分的最小基本粒子C．原子核是由质子、中子和电子组成D．晶体在熔化过程中温度不断升高考点：摄氏温度及其计算；熔化与熔化吸热特点；原子的核式模型．专题：温度计、熔化和凝固；粒子与宇宙、材料世界．分析：（1）摄氏温度的规定：标准气压下，冰水混合物的温度是0℃，沸水的温度是100℃；（2）物质是由分子组成的，分子是由原子组成的，原子是由原子核和电子组成的，原子核是由质子和中子组成的；（3）晶体的特点：在熔化过程中，不断吸收热量，温度保持沸点不变．解答：解：A、标准大气压下，冰水混合物的温度是0℃，该选项说法正确，符合题意；B、原子是可以再分的，是由原子核和核外电子组成的，该选项说法不正确，不符合题意；C、原子核是由质子和中子组成的，该选项说法不正确，不符合题意；D、晶体在熔化过程中，不断吸热，但温度保持沸点不变，该选项说法不正确，不符合题意．故选A．点评：本题考查了学生对温度、原子结构和晶体的认识，是热学的基本内容，相对比较简单．2．（3分）（2013•佛山）如图所示的有关光现象，下列解释合理的是（）A．烧制透明小玻璃球镶入薄板的小孔中可制成放大镜B．透过玻璃杯看水中铅笔好像折断是光的反射现象C．入射角是入射光线与平面镜的夹角D．像和物在凸透镜同侧是正立的实像考点：凸透镜成像的应用；光的反射；光的折射现象及其应用．专题：光的传播和反射、平面镜成像；光的折射、光的色散；透镜及其应用．分析：（1）透明材料都可以制成中间厚边缘薄的凸透镜．（2）透过玻璃杯看水中铅笔好像折断是光的折射现象．（3）入射角是入射光线和法线的夹角．（4）凸透镜成像时，物像在凸透镜的异侧是实像，物像在凸透镜的同侧的虚像．解答：解：A、烧制透明小玻璃球镶入薄板的小孔，小玻璃球中间厚边缘薄是凸透镜，可以做放大镜使用．符合题意．B、铅笔射出的光线到水面发生折射，折射光线远离法线，眼睛逆着光线看去，根据铅笔是从折射光线的反向延长线上发出的，眼睛感觉铅笔在水面处折断．不符合题意．C、入射角是入射光线和法线的夹角．不符合题意．D、像和物在凸透镜同侧是正立、放大的虚像．不符合题意．故选A．点评：针对课本上的插图，认真分析，分析其研究的问题和研究问题过程中容易出现的故障．3．（3分）（2013•佛山）用大头针在两个塑料杯底部扎了个小洞，把细线插进杯中打结制成一个土电话，对其通话过程合理说法为（）A．声音只在固体中传播B．声音只在空气中传播C．声音既在空气中传播，也在固体中传播D．通话过程主要说明声音可以反射考点：声音的传播条件．专题：声现象．分析：声音是物体的振动产生的，声音的传播需要介质，能够在固体、液体和气体中传播，真空不能传声．解答：解：用细线和塑料杯制成的土电话，主要依靠固体（细线）传声，并且固体传声效果比空气好．故选C．点评：本题主要考查学生对声音传播条件的理解和掌握，是中考的热点．4．（3分）（2013•佛山）与大气压有关的生活现象，下列解释符合物理规律的是（）A．没有大气压水泵同样可以把水抽到高处B．氦气球上升过程中大气压减小会使气球膨胀C．高原地区大气压比沿海地区大D．被压紧的橡皮吸盘与光滑玻璃分子间只产生引力考点：大气压强的存在；大气压强与高度的关系；分子间的作用力．专题：分子热运动、内能；气体的压强、流体压强与流速的关系．分析：（1）水泵是利用大气压强来将水抽到高处的；（2）氦气球上升过程中大气压减小，球内气压大于外界大气压，所以气球会膨胀；（3）大气压随着高度的升高而减小；（4）分子之间的引力和斥力是同时存在的．解答：解：A、水泵是利用大气压强来将水抽到高处的，没有大气压水泵就不能工作，故A错误；B、氦气球上升过程中大气压减小，球内气压大于外界大气压，所以气球会膨胀，B正确；C、大气压随着高度的升高而减小，所以高原地区大气压比沿海地区小，故C错误；D、分子之间的引力和斥力是同时存在的，故D说法错误．故选B．点评：此题举出的与大气压有关的生活现象，都是学生平时生活中接触过的，所以要在平时学习中多留心这类与物理有关的生活现象．体现了物理来源于生活，服务于社会的新课程理念．5．（3分）（2013•佛山）如图为我国古代建造宫殿移动大木料的情景，此图提供的信息解释不合理的是（）A．左边的人所使用撬棒相当于省力杠杆B．大木料下放置小圆木是为了减少摩擦C．提供杠杆移动木料时可以省力D．抬起大木料一端则另一端对地面压力等于重力考点：杠杆的分类；增大或减小摩擦的方法；杠杆的平衡条件．专题：应用题；重力、弹力、摩擦力；简单机械．分析：A、结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆；B、用滚动代替滑动可减小摩擦；C、杠杆在使用过程中，动力臂大于阻力臂时，省力；D、根据杠杆的平衡条件分析．解答：解：A、撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆，故A正确；B、大木料下放置小圆木，这样变滑动为滚动，是为了减少摩擦，故B正确；C、杠杆移动木料时，若杠杆在使用过程中，动力臂大于阻力臂时，省力，所以提供杠杆移动木料时可以省力，故C正确；D、当抬起大木料一端时，以这端为支点，地面对另一端的支持力的力臂大于重力的力臂，根据杠杆的平衡条件，地面对另一端的支持力小于重力，所以另一端对地面压力小于重力，故D错误．故选D．点评：在利用杠杆平衡条件解题时，要先将研究对象看作杠杆，正确找出杠杆五个要素，然后利用杠杆平衡条件分析解决．6．（3分）（2013•佛山）对于汤姆如图所示的多项活动解释合理的是（）快速拉出桌布茶具在惯性力作用下留在桌面B．图中人受到的重力和地面对人的支持力是一对平衡力C．经过努力没提起杠铃说明杠铃所受拉力小于等于重力D．划船时船桨对水的作用力大于水对船桨的作用力考点：平衡力的辨别；力作用的相互性；惯性．专题：应用题；运动和力．分析：（1）物体总有保持原有运动状态不变的性质，这种性质叫做惯性，惯性不是力；（2）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上；（3）静止的物体处于平衡状态，受到的力为平衡力；（4）相互作用力：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．解答：解：A、当快速将桌布沿水平向拉出时，由于杯子具有惯性，还要保持原来的静止状态，所以杯子不会随之运动，不能说成受惯性力，故A不正确；B、地面对人的支持力等于自身的重力和物体的重力之和，大于人受到的重力，两个力的大小不相等，不符合二力平衡条件，故B不正确；C、对杠铃受力分析可知，杠铃受到竖直向上的支持力、人施加的拉力和竖直向下的重力，根据力的平衡条件可知，经过努力没提起杠铃说明杠铃所受拉力小于等于重力，故C正确；D、划船时船桨对水的作用力和水对船桨的作用力是一对相互作用力，两个力的大小相等，故D不正确．故选C．点评：本题考查了有关惯性、平衡力的辨别、力的分析、相互作用力和平衡力条件的应用，关键是知道二力平衡和相互作用力的区别是否作用在同一个物体上，同时注意惯性是一种性质，不能说惯性力、惯性作用．7．（3分）（2013•佛山）小明为了探究有关电路知识，找来电器元件和导线想完成以下几组实验，其中旧电池两端电压恒为2.5V，小灯泡的额定电压为2.5V，则下列哪组实验探究目的不能实现（）两个小灯泡可同时正常发光B．两个开关可控制小灯泡独立正常发光C．只用电压表可测出小灯泡功率D．只用电流表可测出小灯泡功率考点：控制变量法与探究性实验方案．专题：压轴题；探究型实验综合题．分析：（1）灯泡在额定电压下才能正常发光；（2）根据P=UI可求出灯泡的功率．解答：解：A、因为电源电压为2.5V，而灯泡的额定电压也为2.5V，因此让两灯泡并联可使两灯泡都正常发光，能得到目的；不合题意；B、因为电源电压为2.5V，而灯泡的额定电压也为2.5V，因此让两灯泡并联可使两灯泡都正常发光，并且每个开关控制一条支路，能得到目的；不合题意；CD、根据P=UI可知，要求出灯泡的功率，需知道通过灯泡的电流，故C不能测出通过灯泡的电流，D可以测得，故C符合题意，D不符合．故选C．点评：本题考查灯泡正常发光和测量灯泡功率电路的设计，比较简单．8．（3分）（2013•佛山）如图，A物体在大小为10N拉力F作用下，以0.3m/s速度向右匀速运动（不计滑轮和细绳的摩擦及重力），若A物体与桌面的摩擦力为1N，下列说法错误的是（）A．拉力F做功的功率为3W B．B物体的质量为2.7kgC．B物体上升的速度是0.1m/s D．物体运动1s则物体克服重力做3J功考点：功率的计算；速度的计算；滑轮组绳子拉力的计算；功的计算．专题：压轴题；长度、时间、速度；功、功率、机械效率．分析：拉力的功率P===Fv；对物体A受力分析，由平衡条件可以求出A左端绳子的拉力；由滑轮组公式求出B物体的重力，进一步求出B的质量；由功的公式求出物体克服重力做的功．解答：解：A、拉力的功率P=Fv=10N×0.3m/s=3W，故A正确；B、物体A做匀速直线运动，处于平衡状态，由平衡条件得：F=f+F绳，F绳=F﹣f=10N﹣1N=9N，由图示可知，滑轮组承重绳子的有效股数n=3，则物体B的重力G B=nF绳=3×9N=27N，∵G B=m B g，∴B的质量m B===2.7kg，故B正确；C、B物体上升的速度v B===0.1m/s，故C正确；D、1s内物体B上升的距离h=v B t=0.1m/s×1s=0.1m，物体B克服重力做的功W=m B gh=2.7kg×10N/kg×0.1m=2.7J，故D错误；本题选错误的，故选D．点评：本题是一道力学综合计算题，应用功率公式、滑轮组公式、功的计算公式即可正确解题．二、填空题（共7小题，每小题3分，满分21分，不要求写出计算过程）9．（3分）（2013•佛山）图中凸透镜焦距为10cm，蜡烛位置如图所示，光屏应放在透镜右侧60cm刻度线右侧范围才能得到倒立、放大的清晰实像．考点：凸透镜成像的应用．专题：透镜及其应用．分析：根据凸透镜成像的三种情况进行判断：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．解答：解：如图，物距u=40cm﹣25cm=15cm，凸透镜的焦距是10cm，2f＞15cm＞f，成倒立、放大的实像，v＞2f，所以光屏在凸透镜右侧60cm刻度线右侧范围内才能得到倒立、放大的实像．故答案为：右；60cm刻度线右侧；倒立、放大．点评：凸透镜成像的三种情况的物距和焦距、像距和焦距、像的性质都要熟练掌握．10．（3分）（2013•佛山）小陈同学用电池做电源，把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成电磁铁，可把地上的铁钉吸上来，断电时钉耙的磁性消失，所吸附铁钉脱落．请举出生活中类似应用的简单例子：电铃或电磁继电器或电话机．考点：电磁铁的构造和原理．专题：磁现象、电生磁．分析：在通电线圈内部加入铁芯，磁性会大大增强，根据这个原理制成了电磁铁；电磁铁通电时有磁性，断电时无磁性；电磁铁的应用：电铃中铃锤的敲打、电话机声音的产生、电磁继电器的自动控制都是利用电磁铁．解答：解：把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成电磁铁；断电时电磁铁无磁性，所以断电时钉耙的磁性消失；在实际生活中很多地方都用到了电磁铁，比如：电铃、电话机，电磁继电器的主要组成部分也是电磁铁．故答案为：电磁铁；磁性；电铃或电磁继电器或电话机．点评：此题考查了学生对电磁铁的理解及工作原理，同时考查了电磁铁在生活中的应用，是一道基础性题目．11．（3分）（2013•佛山）与丝绸摩擦的玻璃棒A分别靠近悬挂的轻质带电小球B和C，发现B被排斥，C被吸引，则B带正电；用久的风扇扇叶上布满灰尘主要是风扇旋转与空气发生摩擦，带电体具有吸引轻小物体的性质．考点：物体带电情况的判断；摩擦起电．专题：电流和电路．分析：（1）丝绸摩擦过的玻璃棒带正电．（2）同种电荷相互排斥，异种电荷相互吸引．（3）带电体能够吸引不带电的轻小物体．解答：解：丝绸摩擦过的玻璃棒A带正电，A与B排斥，说明B带正电，A与C吸引，说明C带负电或不带电；风扇叶转动时，与空气摩擦而起电，因为带电体具有吸引轻小物体的性质，所以扇叶会布满灰尘．故答案为：B；摩擦；吸引轻小物体．点评：此题主要考查了电荷间的相互作用以及摩擦起电现象及解释．将所学的知识与生活实际联系在一起，是一道很好的题目．12．（3分）（2013•佛山）晓波用雷达测速，用力的传感器测遥控车对小车A的拉力．雷达属于电磁波；用雷达可测出不同时刻遥控车到雷达站的距离s，传感器示数恒为20N，根据数据记录表算出遥控车在0.5～3.5s内速度为20m/s，拉力F在1.0～2.5s内做功为600J．t/s 0 0.5] 1.0 1.5 2.0 2.5 3.0 3.5s/m 200 190 180 170 160 150 140 130考点：电磁波的传播；速度的计算；功的计算．专题：信息的传递；长度、时间、速度；功、功率、机械效率．分析：（1）雷达是利用电磁波测速的；（2）根据表中数据读出0.5s和3.5s的用雷达可测出不同时刻遥控车到雷达站的距离，距离差为遥控车在0.5～3.5s内行驶的距离；然后利用v=求出遥控车在0.5～3.5s内速度；（3）根据表中数据读出1.0s和2.5s的用雷达可测出不同时刻遥控车到雷达站的距离，距离差为遥控车在1.0～2.5s内行驶的距离；然后利用W=FS求出拉力F在1.0～2.5s内做的功．解答：解：（1）因为雷达是利用电磁波测速的，因此雷达属于电磁波；（2）根据表中数据可知，遥控车在0.5s和3.5s的用雷达可测出不同时刻遥控车到雷达站的距离为190m和130m，则遥控车在0.5～3.5s内速度v===20m/s；（3）根据表中数据可知，遥控车在1.0s和2.5s的用雷达可测出不同时刻遥控车到雷达站的距离为180m和150m，则遥控车在1.0～2.5s内做功为W=Fs=20N×30m=600J．故答案为：电磁；20；600．点评：本题考查电磁波的应用、速度和功的计算，难度不大，关键是从表中得出有用的信息．13．（3分）（2013•佛山）冰箱冷冻室内水在结冰过程中温度不变，内能减小．北极圈爱斯基摩人的冰屋可拒寒风于门外，由于冰是热的不良导体，室内外之间几乎不能发生热传递，同样冰屋内更不允许生火取暖，否则冰屋就会熔化成水．考点：温度、热量与内能的关系；熔化与熔化吸热特点；热传递．专题：温度计、熔化和凝固；分子热运动、内能．分析：凝固是指液体变为固体的过程，凝固时，温度不变，但要放出热量；熔化是指固体变为液体的过程，熔化吸热；热传递的条件：要有温度差；解答：解：冰箱冷冻室内水在结冰过程为水的凝固过程，故温度不变，内能减小；因为热传递需要温度差，而北极圈爱斯基摩人的冰屋可拒寒风于门外，由于冰是热的不良导体，室内外之间几乎不能发生热传递；同样冰屋内更不允许生火取暖，否则冰屋就会吸热熔化成水．故答案为：减小；热传递；熔化．点评：本题考查熔化、凝固的吸热、放热现象，同时还考查了热传递的条件．14．（3分）（2013•佛山）往8个相同的透明玻璃瓶中灌入不同高度、不同颜色的水，用同样大小的力敲击时可发出“1，2，3，4，5，6，7，i”的音，发出声音的响度相同，最右边瓶发出的是1音（选填“1，2，3，4，5，6，7，i”）；透过玻璃瓶看到物体的颜色是由物体反射的色光决定的．考点：频率及音调的关系；响度与振幅的关系；物体的颜色．专题：压轴题；声现象；光的折射、光的色散．分析：（1）响度跟物体的振幅有关，振幅相同，响度相同．（2）瓶子中盛有水，敲击瓶子时，瓶子和水一起振动，物体的质量越大，体积越大，物体越难振动，频率越小，音调越低．（3）透明物体的颜色是由物体透过的色光决定的，不透明物体的颜色是由物体反射的色光决定的．解答：解：（1）用同样大小的力敲击时，瓶子的振幅相同，响度相同．（2）最右边的瓶子装水最多，瓶子和水的总质量和总体积最大，最难振动，音调最低，所以最右边瓶子发出“1”音．（3）透过玻璃瓶看到物体的颜色是由物体反射的色光决定的．故答案为：相同；1；物体反射的色光；点评：注意：瓶子里盛有水，敲击瓶子时，瓶子和水一起振动，水越多，音调越低；在瓶口吹气时，瓶内空气振动，水越多，空气越少，音调越高．15．（3分）（2013•佛山）某型号的泡茶壶正常工作时额定电流5A；泡茶壶有80%的电能被水吸收，壶中装满温度为20℃的水，在标准大气压下将水烧开需要电能 4.2×105J，共需要381.8 s．（计算结果保留一位数）某型号的泡茶壶型号：JY﹣﹣﹣456额定电压：220V 频率：50Hz额定功率：1100W 容量：1L考点：电功率与电压、电流的关系；电功的计算；电功与热量的综合计算．专题：应用题；压轴题；信息给予题；电和热综合题．分析：①已知用电器的额定电压和额定功率，利用公式I=得到正常工作的电流；②已知水的体积，可以得到水的质量；已知水的质量、初温度、末温度，利用公式Q=cm△t得到水需要的热量；已知电热转换效率和水需要的热量，可以得到消耗的电能；已知额定功率和消耗的电能，利用公式t=得到加热时间．解答：解：①∵P=UI∴泡茶壶正常工作的电流为I===5A；②∵ρ=∴水吸收的热量为Q=cm△t=cρV△t=4.2×103J/（kg•℃）×1.0×103kg/m3×10﹣3m3×（100℃﹣20℃）=3.36×105J；∵η=∴消耗的电能为W===4.2×105J∵P=加热时间为t==≈381.8s．故答案为：5；4.2×105；381.8．点评：此题考查的是利用电功率变形公式求解电流和电能、电热转换效率的应用和热量的计算，是一道电热综合题．熟悉基本公式根据需要灵活选择或变形，是解决此类问题的关键．三、解答题（共2小题，满分6分）16．（3分）（2013•佛山）如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．考点：力的示意图．专题：压轴题；重力、弹力、摩擦力．分析：力的示意图就是将力的大小、方向和作用点表示在图上；根据题意对物体进行受力分析，特别注意摩擦力的方向，做出水平方向的受力示意图．解答：解：A物体处于静止状态，所以A受平衡力的作用，由图知，左边钩码对A的拉力大于右边钩码对A的拉力，所以有向左运动的趋势，还受向右的摩擦力，在这三个力的作用下保持平衡，如图所示：点评：此题考查了力的示意图的画法，但解决此题的关键在于能正确地分析出物体A受到的力．17．（3分）（2013•佛山）请完成图中的光路图．考点：作光的反射光路图．专题：压轴题；光的传播和反射、平面镜成像．分析：掌握平面镜成像的特点：像与物体大小相等、到平面镜的距离相等、像与物体的连线与平面镜垂直；首先根据平面镜成像的性质做出像P′的发光点P，而反射从而做出入射光线．解答：解：做P′关于镜面的对称点P，由P向入射点画出入射光线，并作出另一条反射光线及入射光线，如图所示：．点评：此题考查了有光平面镜成像中反射光路的画法，根据平面镜成像的特点做出发光点是解决此题的关键．四、填空题（共3小题，每小题6分，满分19分）18．（6分）（2013•佛山）将图中三种仪器的测量结果（数值及单位）填写在下表相应的空格中．纸带中AD两点间的距体温计的温度汽车运动的速度离4.00cm38.4℃85km/h考点：长度的测量；体温计的使用及其读数；速度与物体运动．专题：基本仪器的使用专题．分析：（1）由图示刻度尺确定其分度值，两点所对应刻度尺示数之差是两点间的距离．（2）根据图示体温计确定其分度值，读出体温计的示数．（3）由图示速度计可以读出汽车的速度．解答：解：由图示刻度尺可知，其分度值是1mm，AD两点间的距离为6.00cm﹣2.00cm=4.00cm；由图示体温计可知，其分度值是0.1℃，体温计示数为38.4℃；由图示速度计可知，汽车的速度为85km/h；故答案为：4.00cm；38.4℃；85km/h．点评：本题考查了刻度尺、体温计、速度计的读数，难度不大，是一道基础题；要掌握常用测量器材的使用及读数方法．19．（6分）（2013•佛山）如图所示，晓月利用铁架台、带有刻度的杠杆、细线、若干钩码等实验装置探究杠杆平衡条件．请你回答下列问题：（1）在挂钩码前，晓月发现杠杆的左端低，右端高，她将杠杆两端的螺母向右调节，使杠杆在水平位置平衡．（2）接着晓月在杠杆两侧挂上不同数量的钩码，移动钩码的位置．保持杠杆在水平位置平衡．其目的是：满足平衡条件；方便测量出两个力的力臂．（3）改变钩码数量和位置，获取三组测量数据（如下表），可以减少实验的误差，根据表中的数据你得出杠杆平衡条件是：F1L1=F2L2，并完成下列表中的空格．实验测量数据记录表实验次序动力F1/N 动力臂L1/cm阻力F2/N动力臂L2/cm1 2.0 5.00 1.0 10.002 2.0 10.00 2.0 10.003 3.0 10.00 2.0考点：探究杠杆的平衡条件实验．专题：压轴题；探究型实验综合题．分析：（1）在调节杠杆平衡时，哪端较高，平衡螺母向哪边调节；（2）为了便于测量力臂，保持杠杆在水平位置平衡；（3）在实验中，为了避免实验结果的偶然性，得到普遍性的规律，经常多测几组数据；根据表格中数据分析动力、动力臂的乘积及阻力、阻力臂乘积的关系得出结论：F1L1=F2L2．根据杠杆平衡条件代入数据，便可求出动力臂的值．解答：解：（1）由图知，右端较高，所以平衡螺母应向右调节；（2）在杠杆两侧挂上不同数量的钩码，移动钩码的位置，是为了使杠杆满足平衡条件在水平位置平衡；保持杠杆在水平位置平衡．其目的是为了便于测量力臂；（3）在实验中，获取三组测量数据，这样可以减少实验的偶然性，并减小实验误差；由表格中数据知，动力、动力臂的乘积等于阻力、阻力臂的乘积，可得杠杆平衡条件是：F1L1=F2L2；根据杠杆平衡条件：F1L1=F2L2代入数据：3N×10cm=2N×L2解得：L2=15cm故答案为：（1）右；（2）满足平衡条件；方便测量出两个力的力臂；（3）误差；F1L1=F2L2．点评：此题是探究杠杆平衡实验，考查了探究杠杆平衡条件的实验过程，我们要学会设计实验、进行实验、收集实验数据、总结实验结论．20．（7分）（2013•佛山）如图甲是晓红设计的“测量小灯泡额定功率”的电路图．已知电源电压U恒为6v，小灯泡额定电压为2.5v，小灯泡正常发光时通过的电流约为0.32A．（1）请用笔画线代替导线，根据甲图原理将乙图中实物电路连接完整．（2）当晓红连接好所有导线时，发现小灯泡立即发出耀眼的光，接着小灯泡烧坏，请你指出晓红连接电路时错误的操作：①连接电路时开关没有断开；②连接电路时，滑动变阻器滑片没有移到最大位移处．（3）晓红更换小灯泡，正确连接电路，闭合开关后，移动滑片P，灯泡正常发光时，通过灯泡的电流如图丙所示，求小灯泡的额定功率0.75W．（4）晓红还想用原实验器材测量电阻丝R1的阻值（约1Ω），滑动变阻器R的最大限值约为15Ω．她用电阻丝替换小灯泡，闭合开关后发现电压表已损坏，其他器材完好，还有一个开关S2可用．请你在方框内画出测电阻丝R1阻值的电路图，简述主要实验步骤并写出电阻R1的最后表达式．考点：电功率的测量．专题：压轴题；测量型实验综合题．分析：（1）根据灯泡额定电压与灯泡正常发光时的电流确定电表量程，把电流表、滑动变阻器串联接入电路，电压表并联在灯泡两端．（2）为保证电路安全，连接电路时，开关要断开，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值．（3）由图丙所示电流表确定其分度值，读出电流表示数，然后由P=UI求出灯泡额定功率．。

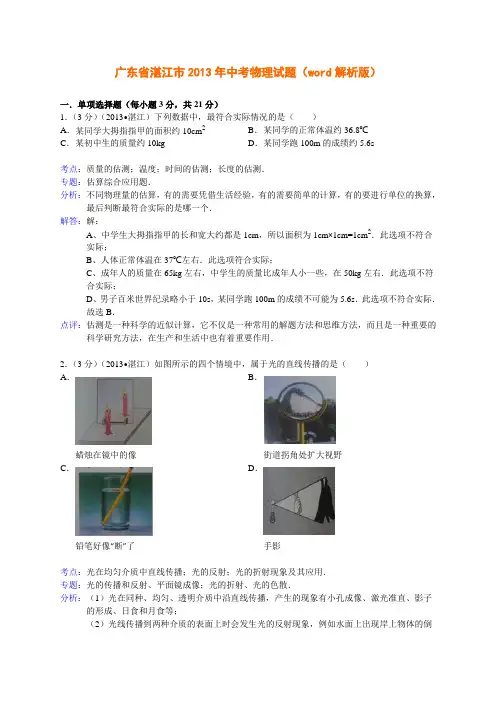

广东省湛江市2013年中考物理试题（word解析版）一．单项选择题（每小题3分，共21分）1．（3分）（2013•湛江）下列数据中，最符合实际情况的是（）A．某同学大拇指指甲的面积约10cm2B．某同学的正常体温约36.8℃C．某初中生的质量约10kg D．某同学跑100m的成绩约5.6s考点：质量的估测；温度；时间的估测；长度的估测．专题：估算综合应用题．分析：不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．解答：解：A、中学生大拇指指甲的长和宽大约都是1cm，所以面积为1cm×1cm=1cm2．此选项不符合实际；B、人体正常体温在37℃左右．此选项符合实际；C、成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右．此选项不符合实际；D、男子百米世界纪录略小于10s，某同学跑100m的成绩不可能为5.6s．此选项不符合实际．故选B．点评：估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．2．（3分）（2013•湛江）如图所示的四个情境中，属于光的直线传播的是（）A．蜡烛在镜中的像B．街道拐角处扩大视野C．铅笔好像“断”了D．手影考点：光在均匀介质中直线传播；光的反射；光的折射现象及其应用．专题：光的传播和反射、平面镜成像；光的折射、光的色散．分析：（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．解答：解：A、蜡烛在镜中的像，是平面镜成像现象，属于光的反射，不符合题意；B、街道拐角处扩大视野的是凸面镜，它属于光的反射现象，不符合题意；C、水中的铅笔好像“断”了，是光的折射现象，不符合题意；D、手影是光的直线传播形成的，符合题意．故选D．点评：此题是光现象中的综合题，涉及到光的反射、折射、直线传播等，是中考光学考查的基本题型．3．（3分）（2013•湛江）我们欣赏音乐时能分辨处不同乐器发出的声音，主要是因为不同乐器发出声音的（）A．音色不同B．音调不同C．响度不同D．传播速度不同考点：音色．专题：声现象．分析：音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同．解答：解：不同的乐器即便演奏相同的乐曲，发出的音色也不相同，故可用音色来辨别．故选A．点评：本题考查了音色的特点，不同的乐器发出的声音的音色不同．4．（3分）（2013•湛江）如图所示的符号分别代表小雪、霜冻、雾、冰雹四种天气现象，其中属于液化现象的是（）A．小雪B．霜冻C．雾D．冰雹考点：液化及液化现象．专题：汽化和液化、升华和凝华．分析：物质由气态变为液态的现象叫液化，液化形成的物体是液态的．解答：解：A、雪是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，不符合题意；B、霜冻是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，不符合题意；C、雾是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，符合题意；D、冰雹是夏天下雨的时候水滴凝固而成的，不符合题意．故选C．点评：本题考查了自然现象中的液态变化，属于基础知识的考查，比较简单．5．（3分）（2013•湛江）5月31日是“世界无烟日”，吸烟有害健康已成为同学们的共识，会议室里贴了如图所示的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为（）A．分子在不停地运动B．分子间有引力C．分子间有斥力D．物质是由分子组成的考点：分子的运动．专题：应用题；分子热运动、内能．分析：扩散现象是分子运动的结果，一切物质的分子都在不停地做无规则运动．解答：解：由于烟分子做无规则运动，在空气中进行扩散，所以只要有一个人吸烟，整个房间也会充满烟味．故选A．点评：本题主要考查学生对：扩散现象的了解和掌握，是一道基础题．6．（3分）（2013•湛江）如图所示的四个情景中，属于电磁感应现象的是（）A．B．C．D．考点：电磁感应；通电直导线周围的磁场；磁场对通电导线的作用．专题：压轴题；电动机、磁生电．分析：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，该现象就称为电磁感应现象．解答：解：A、该实验是著名的奥斯特实验，该实验说明了通电导线周围存在着磁场，故该选项错误．B、该电路中有电源，即通电后，磁场中的金属棒会受力运动，故是利用通电导线在磁场中受力的作用的原理工作的，故该选项错误；C、该装置中有电源，当开关闭合时，线圈中有电流通过时，通电线圈在磁场中会受力而转动，故是利用通电导线在磁场中受力的作用的原理工作的，故该选项错误；D、在该闭合电路中没有电源，当线圈转动时，其恰好切割磁感线运动，于是检流计中就会有电流通过，故这就是电磁感应现象，即该选项正确；故选D．点评：本题涉及的内容有电流的磁效应、电动机的原理和发电机的原理．注意电磁感应和通电导体在磁场中受力运动的装置的不同，前者外部没有电源，后者外部有电源．7．（3分）（2013•湛江）如图所示，电源电压不变，当滑动变阻器的滑片向b端移动的过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．小灯泡的亮度不变D．电路中的总功率变大考点：电路的动态分析．专题：压轴题；电路变化分析综合题．分析：由电路图可知，灯泡与滑动变阻器并联，电压表测并联电路两端的电压，电流表测干电路电流；（1）根据滑片的移动判断出通过滑动变阻器所在支路电流的变化，然后根据并联并联电路特点得出干路电流的变化；（2）电压表测量电源电压，根据电源电压确定电压表示数的变化；（3）根据并联电路中各支路互不影响判断灯泡的亮暗变化；（4）根据P=UI得出电路消耗总功率的变化．解答：解：由电路图可知，灯泡与滑动变阻器并联，电压表测并联电路两端的电压，电流表测干电路电流；A、滑动变阻器的滑片向b移动过程中，接入电路中的电阻变大，∵I=，∴滑动变阻器所在支路的电流变小，由于并联电路互不影响，则通过灯泡的电流不变，而并联电路中，干路电流等于各支路电流之和，因此电流表示数变小；B、∵电压表测量电源电压，而电源电压不变，∴电压表的示数不变；C、∵并联电路中各支路互不影响，∴灯泡的亮度不变；D、∵P=UI，而电源的电压不变，干路电流变小，∴电路消耗总功率变小．故选C．点评：本题考查了并联电路的特点和欧姆定律、电功率公式的灵活应用，关键是滑片移动时电路电阻的变化和电路的动态分析，要注意灯泡的亮暗取决于实际功率的大小．二．双项选择题（每小题4分，共12分）8．（4分）（2013•湛江）能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（）A．卫星导航不是依靠电磁波传递信息的B．太阳能、风能和水能都是可再生能源C．大亚湾核电站是利用可控原子核裂变释放的核能来发电的D．超导材料主要是应用在电饭锅等电器上考点：卫星中继通信；超导体的作用；能源的分类；核电站发电过程中的能量转化．专题：信息的传递；粒子与宇宙、材料世界；能源的利用与发展．分析：（1）卫星通信实际上是微波通信的一种，是利用卫星做微波通信的中继站；（2）能够短时间内从自然界得到补充的是可再生能源；（3）核电站是利用核裂变产生的巨大能量来发电的；（4）超导体是电阻为零的材料，当电流通过时不会发热．解答：解：A、卫星导航是利用电磁波传递信息的，该选项说法不正确；B、太阳能、风能、水能可以从自然界源源不断的得到补充，因此是可再生能源，该选项说法正确；C、核电站是利用可控原子核裂变释放的核能来发电的，该选项说法正确；D、超导体没有电阻，通电后不会发热，因此不能用在电饭锅上，该选项说法不正确．故选BC．点评：本题考查了卫星通信、能源分类、核能利用、超导体的相关知识，具有一定的综合性，熟练掌握各项知识是解题的关键．9．（4分）（2013•湛江）下列四个实验中，能够使蒸发加快的是（）A．给盛水的饮料瓶加上盖B．用电吹风把湿头发吹干C．将新鲜的蔬菜装入塑料袋放入冰箱冷藏D．将湿衣服摊开晒在通风向阳处考点：影响蒸发快慢的因素．专题：压轴题；汽化和液化、升华和凝华．分析：影响蒸发快慢的因素主要有三个：一是液体的温度，二是液体的表面积，三是液体表面空气流动的速度；从这三个方面依次分析各选项的描述，最终可做出正确的判断．解答：解：A、给盛水的饮料瓶加上盖，阻断了空气的流动，使蒸发明显减慢，不合题意；B、用电吹风把湿头发吹干，可加快空气的流动，同时，电吹风吹出的是热风，提高了液体的温度，能够使蒸发加快，符合题意；C、将新鲜的蔬菜装入塑料袋放入冰箱冷藏，阻断了空气的流动，降低了温度，使蒸发明显减慢，不合题意；D、将湿衣服摊开晒在通风向阳处，既提高了温度，增大了液体的表面积，又加快了液体表面空气的流动，能够使蒸发加快，符合题意．故选BD．点评：本题属多选，明确影响蒸发快慢的三个因素便不难做出判断，只要注意别把题目要求的“加快蒸发”当成“减慢蒸发”即可．10．（4分）（2013•湛江）以下是生活中一些常用的工具与它对应的工作原理，其中正确的是（）A．喝饮料使用的吸管﹣﹣﹣﹣﹣大气压强的作用B．验钞机﹣﹣﹣﹣﹣﹣﹣﹣荧光物质在红外线的照射下能发光C．液体温度计﹣﹣﹣﹣﹣﹣﹣液体热胀冷缩的性质D．弹簧测力计﹣﹣﹣﹣﹣﹣﹣在弹性限度内，弹簧的长度与所受到的拉力成正比考点：大气压强的存在；液体温度计的构造与工作原理；弹簧测力计及其原理；紫外线．专题：压轴题；基本仪器的使用专题．分析：A、用吸管喝饮料，是利用大气压将饮料压入嘴里的．B、验钞机的工作原理是荧光物质在紫外线的照射下能够发光．C、液体温度计的工作原理是液体的热胀冷缩．D、弹簧测力计的工作原理是弹簧测力计原理是：在弹性限度内，弹簧的伸长量与所受拉力成正比．解答：解：A、用吸管喝饮料时，现将吸管内空气吸出，管内气压减小，大气压将饮料压入嘴里．所以A正确．B、验钞机是利用了荧光物质在紫外线的照射下能够发光的原理制成的，而不是红外线．所以B不正确．C、常用温度计是液体温度计，液体温度计是根据液体热胀冷缩的性质制成的．所以C正确．D、力的作用效果与力的大小有关，物体受到的力越大，作用效果越明显．弹簧测力计就是根据：在弹性限度内，弹簧的伸长量与所受拉力成正的原理制成的，而不是弹簧的长度与所受到的拉力成正比．所以D不正确．故选A、C．点评：①、弹簧测力计的原理：在弹性限度内，弹簧受到的拉力越大，弹簧的伸长就越长；②、大气压在生活中的应用很多．③、掌握常用温度计的原理、刻度方法、正确使用．④、红外线和紫外线在生活中的应用，红外线应用：热CT、电视遥控器、夜视仪．紫外线应用：合成维生素D、使荧光物质发光、杀菌．三．填空题（每小题3分，共15分，每空一分）11．（3分）（2013•湛江）一切天体都是由物质组成的，物质的质量不随形状、位置、状态温度而改变．考点：质量及其特性．专题：应用题；质量及其测量．分析：一切天体都是由物质组成的，质量是物体本身的一种属性，只有在所含物质的多少发生变化时才会改变，如果只是改变了形状、状态、位置则不会发生改变．解答：解：一切天体都是由物质组成的，质量是物体所含物质的多少，所以物质的质量不随形状、位置、状态和温度而改变．故答案为：物质；位置；状态．点评：本题主要考查了质量的概念，比较简单．12．（3分）（2013•湛江）使用天平时，应将天平放在水平台上，把游码移到标尺的零刻度线处，调节天平平衡时发现指针偏向分度盘中线的左侧，应该将右端的平衡螺母向右调．考点：天平的使用．专题：质量及其测量．分析：从天平的正确使用进行分析：把天平放在水平台上，游码移到标尺左端的零刻度；调节天平的平衡螺母使天平的横梁平衡，平衡螺母向上翘的一端移动；物体放在天平的左盘，砝码放在天平的右盘，使天平的横梁重新平衡；物体的质量等于砝码的质量加游码对应的刻度值．解答：解：（1）使用天平时，应将天平放在水平台上，把游码移到标尺的零刻度线处．（2）指针偏向分度盘中线的左侧，说明天平的右端上翘，所以无论是左端还是右端的平衡螺母都向上翘的右端移动．故答案为：水平；游码；右．点评：调节天平平衡时，无论是左端还是右端的平衡螺母都向上翘的一端移动．13．（3分）（2013•湛江）下列简单机械中，定滑轮、扳手、筷子、属于省力杠杆的是扳手；一台起重机将重3600N的货物提高5m的过程中，货物的重力势能增加（填“增加”、“减少”或“不变”），如果总功为30000J，则起重机的机械效率为60%．考点：杠杆的分类；机械效率的计算；动能和势能的大小变化．专题：应用题；简单机械；功、功率、机械效率；机械能及其转化．分析：（1）结合生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆；（2）影响重力势能大小的因素：质量、被举的高度．质量越大，高度越大，重力势能就越大；（3）已知货物重3600N，提高5m，根据W有用=Gh求出有用功，又知总功30000J，根据η=求出机械效率．解答：解：（1）定滑轮是等臂杠杆，扳手在使用过程中，动力臂大于阻力臂，是省力杠杆，筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；（2）货物提高的过程中，高度升高，所以重力势能增加；（3）W有用=Gh=3600N×5m=18000J，机械效率：η===60%．故答案为：扳手；增加；60%．点评：此题考查了杠杆的分类、重力势能大小的判断及机械效率的计算，比较简单．14．（3分）（2013•湛江）我市湖光岩地质公园因湖水清澈可鉴，有“镜湖”之称，是由于光在水面发生镜面（填“镜面”或“漫”）反射的缘故．水族馆里的小金鱼在球形鱼缸中供游客观赏，球形鱼缸起到了放大镜（或凸透镜）的作用，我们看到的小金鱼是它通过球形鱼缸形成的正立、放大的虚像（填“实像”或“虚像”）．考点：镜面反射；凸透镜成像的应用．专题：压轴题；光的传播和反射、平面镜成像；透镜及其应用．分析：解答此题从以下知识点入手：①平静的湖水相当于平面镜，所成的像是虚像；②放大镜实质上就是凸透镜，通过放大镜我们看到的是正立的放大的虚像．解答：解：平静的湖水相当于平面镜，湖水“水清可鉴”说明湖水中出现了物体的像，该像是由于光可以在水面发生镜面反射，形成物体的像；水族馆里的小金鱼在球形鱼缸中供游客观赏，球形鱼缸就相当于一个放大镜（或凸透镜）．我们通过放大镜看到的是正立的放大的虚像．故答案为：镜面；放大镜（或凸透镜）；虚像．点评：本题综合考查了镜面反射、凸透镜成像等，是属于对基础知识的考查．本题的最大特点就是，有一定的综合性，以生活环境为背景，紧密联系生活．15．（3分）（2013•湛江）如图（a）所示，根据通电螺线管的电流方向，请判断通电螺线管的左端为极S；小明家电能表上个月的示数如下表所示，0 2 4 2 6这个月底的示数如图（b）所示，可知他家本月用电120kw•h，表盘转了72000圈．考点：通电螺线管的磁场；电能表参数的理解与电能的求法．专题：压轴题；电能和电功率；磁现象、电生磁．分析：（1）根据电流方向，由安培定则判断螺线管的N、S极；（2）利用电能表两次示数差求出消耗的电能，最后一位是小数；“600r/kW•h”表示每消耗1kW•h的电能，表盘转动600转，据此求出表盘的转数．解答：解：（1）根据安培定则，伸出右手，让四指弯曲所指的方向为电流的方向，右手的大拇指指示螺线管的N极（螺线管的右端），所以通电螺线管的左端为S极；（2）他家上个月的用电量为242.6kW•h，月底的示数为362.6kW•h，他家本月用电W=362.6kW•h﹣242.6kW•h=120kW•h；“600r/kW•h”表示每消耗1kW•h的电能，表盘转动600转，现在消耗120kW•h的电能，表盘的转数120×600=72000（转）．故答案为：S；120；72000．点评：本题考查的是学生对安培定则、电能的计算、电能表参数的物理意义的理解和掌握，难点是电能的计算，关键是要理解电能表参数的物理意义．四．作图题（每小题2分，共6分）16．（2分）（2013•湛江）如图所示是在空气中飞行的足球，请画出足球所受重力的示意图．考点：重力示意图．专题：重力、弹力、摩擦力．分析：根据重力的方向总是竖直向下的，并过重心表示出重力的作用点和方向．解答：解：由于足球是形状规则的物体，其重心在其几何中心（球心）上；过球心做竖直向下的力，即重力；如图所示：点评：本题考查了重力的示意图和画法．重力的方向总是竖直向下的．17．（2分）（2013•湛江）如图所示是一束平行主光轴的入射光线，请画出折射光线．考点：透镜的光路图．专题：压轴题；透镜及其应用．分析：在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．解答：解：平行于主光轴的光线经凸透镜折射后将过焦点，如图所示；点评：凸透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴．18．（2分）（2013•湛江）请将图中的开关控制电灯连入电路．考点：家庭电路的连接．专题：压轴题；电与热、生活用电．分析：先确定开关与灯泡的连接方式，然后再确定开关接灯泡的接线柱和接电源的火线还是零线，最后根据家庭电路的正确连接方法将灯泡和开关接入电路中．解答：解：开关和灯泡应该串联连接，开关接电源的火线，再接灯泡顶部的接线柱，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线．如图所示：点评：知道开关与控制的用电器串联连接，知道开关与电源的火线连接，知道家庭电路的正确连接方法．五．实验题（第17小题4分，第18小题7分，第19小题7分，共18分）19．（4分）（2013•湛江）（1）图1中使用刻度尺测量物体的长度为 1.45cm．（2）图2中电流表的示数为0.32A．考点：长度的测量；电流表的读数方法．专题：基本仪器的使用专题．分析：（1）使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位．（2）读取电流表示数时，首先要明确电流表选择的量程和对应的分度值，读数时视线与指针所在刻度线相垂直．解答：解：由图知：（1）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧与1.45cm对齐，所以物体的长度为1.45cm．（2）电流表选择的是0～0.6A量程，对应的分度值为0.02A．此时的电流为I=0.32A．故答案为：（1）1.45；（2）0.32．点评：物理测量中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少．刻度尺需要估读，其他的测量工具不需要估读，读出最接近的数值．20．（7分）（2013•湛江）小明同学对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．【交流与评估】（1）在拆接电路时，开关必须断开．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1短路或L2断路．（3）小明用上面的方法能否测出L2两端的电压？不能，为什么？（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和．此实验在设计方案上存在的不足之处是只测量了一次．改进方法改用不同规格的灯泡再测几次．U AB/V U BC/V U AC/V2.4 1.43.8考点：探究串、并联电路中的电压规律实验．专题：压轴题；探究题；探究型实验综合题．分析：（1）根据拆、接电路的常识，为了防止在拆接电路过程中出现短路现象而损坏电源和电流表，因此在此过程中要将开关处于断开状态；（2）根据闭合开关，发现电压表示数为零，可从灯泡发生短路或断路分析；（3）电压表接入电路中，正负接线柱要连接正确；（4）在找电路中电压规律时，为避免偶然性需要多测几次再找规律．解答：解：（1）在连接电路时，为了保护电路，要将开关处于断开状态；（2）因为闭合开关，发现电压表示数为零，可能是电压表的正负接线柱没有与电源正负极相连，或电压表短路，若故障出现在灯泡处，则可能是L1短路或L2发生断路；（3）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．故答案为：（1）断开；（2）L1短路；L2断路；（3）不能；电压表正负接线柱接反；（4）只测量了一次；改用不同规格的灯泡再测几次．点评：本题考查了学生利用电压表判断电路故障的分析能力，电压表示数为零，可能是电压表的正负接线柱没有与电源正负极相连，或电压表短路，注意若电压表示数等于电源电压，说明电压表的正负接线柱与电源正负极之间连接是连通的．21．（7分）（2013•湛江）图（a）是探究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止灌下，碰到同一木块上；图（b）是探究“牛顿第一定律”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的平面上运动，请回答一下问题：（1）图（a）实验的目的是探究钢球动能的大小与运动速度的关系．通过木块被推动距离的大小，说明钢球对木块做功的多少，从而判断钢球动能的大小，这种常用的实验方法是法转换法．（2）图（b）实验中让同一小车从斜面上相同的高度由静止滑下的目的是：使小车在水平面运动的起始速度相同．。

3分）（2013•广东）如题图所示的做法符合安全用电原则的是（ ）试电笔的握法电灯和开关的连接发生触电事故时要立即断开电源的是（ ）P1＞P2B．P1＞P2C．P1＞P2D．P1＞P2F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ）　A M对桌面的压B M对桌面的压在进行的是　_________　（3）如果在像A1′的位置放一光屏，光屏　_________　一种应用）．　3分）（2013•广东）如题图所示的做法符合安全用电原则的是（ ）试电笔的握法电灯和开关的连接发生触电事故时要立即断开电源多个大功率用电器同时使用一个插座P1＞P2B．P1＞P2C．P1＞P2D．P1＞P2F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ）　A M对桌面的压B M对桌面的压p=可求得压强的变化．p=可知，压强逐渐增大．N．（ρ铝=2.7×10kg/m=，V===10成一个并联电路，如图所示．=×100%=×100%=×（2）为测量结果准确，测量之前指针必须指在零刻度线处．电流表未接入电路时，如图丙所示的电流表指针没有在零刻度线处，是电流表使用前没有将指针调到零刻度线处引起的；（3）灯泡不亮可能断路，电压表有示数、电流表无示数说明电压表所测部分断路，即灯泡处断路，故选C；（4）因此灯泡的额定电压为2.5V，则由表格数据可知：电压为2.5V时电路中的电流为0.2A，所以灯泡的额定功率P额=U额I=2.5V×0.2A=0.5W；（5）若将两个小灯泡串联后直接接在3V电源的两端，因为两个灯泡规格相同，根据串联电路的电压特点可知：每个灯泡两端的电压为1.5V，由表格数据可知：灯泡两端电压为1.5V时电路中的电流为0.16A，所以两个灯泡消耗的总功率P总=U总I=3V×0.16A=0.48W．故答案为：（1）图略；（2）电流表使用前没有将指针调到零刻度线处；（3）C；（4）0.5；（5）0.48．本题考查了连接电路图、故障问题分析、额定功率的计算，这些知识点是伏安法测功率中最常见的v=得到运动的平均速度；v===5m/sP===Fv=3I=得到通过的电流；R=得到定值电阻R=得到滑动变阻器接入电路的阻值．===0.12AI=，===12.5===30R=求出电阻．P=UI=即可分析出灯泡实P=UI=得：R===91.7）白炽灯灯泡长期使用后，钨丝因升华变细，横截面积变小，导致灯丝电阻变大；根据公式P=UI=可知，灯泡两端的电压不变，灯泡的实际功率与其电阻成反比，电阻增大时灯泡的实际功率会变小．．。

掌门1对1教育初中物理2013年广州市初中毕业生学业考试物理本试卷分第一部分（选择匆和第二部分（非选择题）．第一部分1至3页，第二部分4至8页，共8页。

总分100分。

考试时间80分钟。

注意事项：1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B铅笔把对应该两号码的标号涂黑。

2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。

3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B铅笔外，其他都必须用黑色字迹钢笔或签字笔作答。

不准使用涂改液。

不按以上要求作答的答案无效。

4．考生必须保持答题卡的整洁．考试结束后，将本试卷和答题卡一并交回。

5．全卷共25小题，请考生检查题数。

第一部分（选择题共36分）一、选择题（每小题2分共20分。

在每小题给出的四个选项中，只有一个是符合题意的。

请在答题卡上涂黑有关选项的代号）1.出差的王大叔坐在小型汽车的座位上，突然身体向前倾了一下，这说明汽车正在A.启动B.刹车C.向右转弯D.向左转弯2.检查视力的时候，视力表放在被测者头部的后上方，被测者设识别对面墙上镜子里的像。

如右图所示，则如下说法正确的是A.视力表在镜中的像与被测者相距4.2mB.视力表在镜中的像与视力表相距4.6mC.视力表在镜中的像与被测者相距4.6mD.视力表在镜中的像与被测者相距5.4m3.如右图所示是小芳同学制作的模型照相机。

通过调整内外纸筒的相对距离，可以在半透明膜上看到远处景物倒立的像。

使用此模型照相机，下列说法正确的是A.看到远处景物的像是虚像B.如果看远处是很清晰，那么看近景时，应把内纸筒向外拉一些C.应把内纸筒朝明亮的室外，凸透镜朝较暗的室内D.凸透镜与半透明膜之间的距离相当于凸透镜的焦距4.从物理学的角度对一下成语进行解释，正确的是A.震耳欲聋——声音的响度很大B.隔墙有耳——声音的传播可以不需要介质C.掩耳盗铃——固体可以传声D.耳熟能详——声音的传播速度很大5.如右图所示，是某广场上空静止的氢气球，用细绳系于地面上。

2013年广东省中考物理试卷一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．．电灯和开关的连接．6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P 1、P 2大小关系正确的．CD ．7．（3分）（2013•广东）如图所示，水平桌面上有一长为L ，质量分布均匀的木板M ，右端与桌边相齐，在水平力F 的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ）二、填空题（本大题7小题，共21分） 8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是 _________ ．组成原子的质子、中子、电子中质量最小的是 _________ ． 9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是 _________ ．太阳能电池可将太阳能直接转化为 _________ ．若要测量萘的熔点，温度计的玻璃泡里应选 _________ 做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选 _________ 做测温物质． 11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向 _________ 调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为 _________ g ，烧杯中液体的质量是 _________ g ．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是 _________ 冲程．如图所示汽油机正在进行的是 _________ 冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应_________、_________、_________（选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为_________m3，铝球受到的浮力为_________N．（ρ=2.7×103kg/m3，g=10N/kg）铝三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为_________A．题（1）图乙所示弹簧测力计的示数为_________N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为_________cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为_________．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是_________（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式_________成立，则可得出结论F=G排．17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是_________．实验步骤a、b、c、d的合理顺序是_________（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，_________．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特（3）如果在像A1′的位置放一光屏，光屏_________（填“能”或“不能”）承接到像，这说明_________．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是_________．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是_________（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为_________W．电源的两端，两灯消耗的总电功率为_________W．五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中_________（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是_________．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_________J（3）电热丝在工作时的电阻值是_________Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变_________，它的实际功率将变_________．22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A ＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的_________无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：_________．（3）图乙中小球B到达竖直位置时的速度_________（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：_________．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流_________．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_________．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流_________（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由_________能转化而来．（3）热电偶电路可以把温度信号换成_________信号，利用这种性质可以把热电偶做成_________（写出一种应用）．2013年广东省中考物理试卷参考答案与试题解析一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．．电灯和开关的连接．6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系正确的．C D．7．（3分）（2013•广东）如图所示，水平桌面上有一长为L，质量分布均匀的木板M，右端与桌边相齐，在水平力F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（）可求得压强的变化．可知，压强逐渐增大．二、填空题（本大题7小题，共21分）8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是宇宙．组成原子的质子、中子、电子中质量最小的是电子．9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是硅．太阳能电池可将太阳能直接转化为电能．若要测量萘的熔点，温度计的玻璃泡里应选水银做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选酒精做测温物质．11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向左调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为32.4g，烧杯中液体的质量是50g．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是压缩冲程．如图所示汽油机正在进行的是做功冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应c、b、d（选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为10﹣3m3，铝球受到的浮力为20N．（ρ铝=2.7×103kg/m3，g=10N/kg），V==三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为0.14A．题（1）图乙所示弹簧测力计的示数为 1.0N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为 3.10cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为60%．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是DBCA（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式F2﹣F3=F1﹣F4成立，则可得出结论F=G排．=××17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是在纸上记录玻璃板的位置．实验步骤a、b、c、d的合理顺序是adbc（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，在纸上记录玻璃板的位置．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特（3）如果在像A1′的位置放一光屏，光屏不能（填“能”或“不能”）承接到像，这说明平面镜成的像是虚像．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是电流表使用前没有将指针调到零刻度线处．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是C（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为0.5W．电源的两端，两灯消耗的总电功率为0.48W．五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）得到运动的平均速度；v==5m/sP==20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．R=得到滑动变阻器接入电路的阻值．=，===30六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中1（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是并联．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是13200J（3）电热丝在工作时的电阻值是91.7Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变大，它的实际功率将变小．R=P=UI=P=UI=R==P=UI=22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A ＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的质量无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：速度相同时，物体质量越大，动能越大．（3）图乙中小球B到达竖直位置时的速度小于（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：质量相同时，物体的速度越大，动能越大．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流变为零．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流变小．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流变为零（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由内能转化而来．（3）热电偶电路可以把温度信号换成电信号，利用这种性质可以把热电偶做成温度计（写出一种应用）．。

2013年广东省茂名市中考物理试卷一、单项选择题．本大题14小题，共28分．在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得2分，选错的或不答的得0分．．B．．．4．（2分）夏天，从冰箱内拿出一瓶结了冰的矿泉水．一段时间后，瓶内的冰全部化成了水．瓶三棱镜分解白光日环食． ． ．．10．（2分）如图所示，闭合开关S ，滑片P 向左移动，则螺线管（ ）11．（2分）如图所示，蹄形磁铁位于水平木板上，现要使电流表的指针偏转，下列做法可行的是 （ ）12．（3分）如图所示，当开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（）13．（3分）在探究“物体动能的大小与哪些因素有关”的实验中，让不同质量的铁球从斜面的同一高度由静止释放，撞击同一木块，比较木块运动的远近，如图所示．下列说法中正确的是（）14．（3分）如图所示，R是压敏电阻，它的阻值随压力的增大而增大，闭合开关S，当压敏电阻R受到的压力增大时（）二、双项选择题．本大题3小题，共12分．在每小题四个选项中，有两个选项是正确的，选对的得4分，选对但不全的得2分，有选错或不答的得0分．16．（3分）如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（）17．（3分）小汽车已经进入普通家庭，如图所示．下列说法正确的是（）三、填空题．本大题6小题，每空1分，共18分．18．（3分）“五一”节假期小明和妈妈坐车去天马山旅游，看到公路两旁的树木飞快地向后退，小明选择的参照物是车．突然，小明妈妈的手机响了，小明爸爸打来了电话，手机铃声是由物体振动产生的，小明爸爸的说话是通过电磁波传播过来的．19．（3分）小明从冰箱内拿出一杯自制的冰淇淋，过了一会儿，杯内的冰淇淋化了，杯的外壁出现了一层水珠，前者是熔化现象，后者是液化现象（填物态变化的名称），后一现象的发生需要放热．20．（3分）如图所示，小明将篮球向篮框抛出，说明力可以改变物体的运动状态；球离手后，由于惯性继续向上运动；球在上升到最高点的过程中，动能转化为重力势能．21．（3分）如图所示的茶壶嘴与壶身相通，构成一个连通器；水对壶底的压强大于（填“大于”、“等于”或“小于”）水对壶壁的压强；茶壶的盖子上有一个小孔，大气压通过这个小孔作用到壶内的液面上，壶中的水便容易倒出来．22．（3分）如图所示是常见的排插，当将插头插入家庭电路后，零线与火线间的电压为220 V，插头中E与地线相接．指示灯是一个发光二极管，它是由半导体材料制成的．23．（3分）电能表是测量消耗电能多少的工具．如图所示是探究电流热效应跟什么因素有关的实验装置，电阻丝R1的阻值是电阻丝R2的阻值的两倍，接通电源后，R1、R2产生热量之比为2：1；若将两瓶的电阻丝并联后接入同一电路中，R1、R2产生热量之比为1：2．四、作图题．本大题3小题，每小题2分，共6分．24．（2分）如图所示，重为G的物体漂浮在水面上，作出物体受到的重力和浮力的示意图．25．（2分）如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．26．（2分）用笔画线代替导线将图中实物连接完整．要求：①电压表测量灯泡两端的电压．②滑动触片向右移动时，通过灯泡电流变大．③导线不能交叉．五．计算题．本大题2小题，共16分．解答就写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有效计算的题目，答案中必须写出数值的单位．27．（8分）如图所示是建筑工地上的打桩机，重锤质量为480kg，横截面积为0.1m2，铁桩的直径为0.2m．功率为8kW绞车以v=1m/s的速度在10s内将重锤由桩顶提到最高处，然后由静止释放．取g=10N/kg．求：（1）重锤静止地桩顶时，桩顶受到的压强．（2）重锤上升的最大高度．（3）打桩机在提升重锤过程中的机械效率．28．（8分）小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，保护电阻R0=2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图（乙）所示．求：（1）灯泡的额定功率；（2）电源的电压；（3）滑动变阻器的最大电阻值．六、实验探究题．本大题4小题，共202分．29．（3分）小明做“探究浮力的大小跟哪些因素有关”的实验，步骤如图所示．（1）物体的重力为 4.0N．（2）比较图B和图C得到的结论是物体浸入液体的体积越大，受到的浮力越大．（3）比较图C和图D得到的结论是浮力大小与液体密度有关．30．（5分）如图（甲）所示是探究物质吸热本领大小的实验装置，除烧杯中液体外其他完全相同．（1）本实验采用的主要实验方法是控制变量法．（2）为达到实验目的，对水和液体B的要求是初温相同、质量相等．（3）一段时间后，水沸腾了，此时温度计的示数如图（乙）所示，则水的沸点是99℃，大气压强小于填“大于”“等于”或“小于”）1个标准大气压．（4）用图（丙）的装置也可以完成本实验．在甲、丙两种装置中，你认为丙装置效果更好．31．（6分）小明用焦距为10cm的透镜做“探究凸透镜成像规律”实验，凸透镜、蜡烛、光屏的位置如图所示．（1）要使光屏处在像的位置，在蜡烛和透镜不动的情况下，光屏就向右移动，直到屏上的像最清晰为止．（2）在完成（1）基础上，将蜡烛与光屏的位置互换，透镜不动，光屏上得到一个倒立、缩小实像．（3）实验一段时间后，蜡烛变短了，要使蜡烛的像仍然成在光屏的中心，应该将光屏的向上移动．（4）换用另一块凸透镜，再次将烛焰、凸透镜和光屏的中心调到同一高度后，在光具座上无论如何移动光屏，都不能承接到烛焰的像，原因可能是蜡烛到凸透镜的距离小于或等于焦距．32．（6分）小明在学习“探究串联电路中的电流”时，对于电路中的电流，他根据“电路中每一个用电器都消耗一定的电能”这一生活经验，提出猜想：“串联电路中的电流越来越小，最终减为零”．给你电源、开关、电流表各1个、灯泡3个、导线若干，请用实验检验小明的猜想是否正确．（1）画出你设计的电路图．（2）扼要写出你的操作步骤．参考答案1．C2．D3．A4．B5．C6．C7．B8．C9．B10．A11．C12．D 13．B14．A15．AC16．BD17．AD18．车；振动；电磁（或微波）19．熔化；液化；放20．运动状态；惯性；重力势21．连通器；大于；大气压22．220；地；半导体23．消耗电能多少；2：1；1：2 24．25．26．27．已知：m=480kg，d=0.2m，P=8kW=8000W，v=1m/s，t=10s，g=10N/kg求：（1）重锤静止地桩顶时，桩顶受到的压强p；（2）重锤上升的最大高度h；（3）打桩机在提升重锤过程中的机械效率η解：（1）重锤静止在桩顶时，对桩的压力：F=G=mg=480kg×10N/kg=4.8×103N，桩的横截面积：S=πr2=3.14×（）2=3.14×10﹣2m2，桩受到重锤的压强：p==≈1.53×105Pa；（2）由v=可得，重锤上升的最大高度：h=vt=1m/s×10s=10m；（3）有用功：W有=Gh=4.8×103N×10m=4.8×104J，总功：W总=Pt=8×103W×10s=8×104J，打桩机提升重锤的机械效率：η=×100%=×100%=60%．答：（1）重锤静止地桩顶时，桩顶受到的压强越为1.53×105Pa；（2）重锤上升的最大高度为10m；（3）打桩机在提升重锤过程中的机械效率为60%．28．解：（1）由图象知：当电压表示数为6V时，通过灯泡的额定电流：I额=1.0A，灯泡的额定功率：P额=U额I额=6V×1.0A=6W；（2）滑片在最左端时，灯泡L与R0串联，由图可知此时通过灯泡的电流和灯泡两端电压分别为：I=1.0A，U L=6.0V由I=得，R0两端电压：U R0=IR0=1.0A×2Ω=2V，则电源电压：U=U L+U R0=6V+2V=8V；（3）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图象可知，此时灯泡两端的电压U L′=1.0V，电路中的电流I′=0.5A，灯泡的电阻：R L===2Ω，电路中的总电阻：R总===16Ω，滑动变阻器最大阻值：R=R总﹣R0﹣R L=16Ω﹣2Ω﹣2Ω=12Ω．答：（1）灯泡的额定功率为6W；（2）电源的电压为8V；（3）滑动变阻器的最大电阻值为12Ω．29．（1）4.0；（2）C；（3）浮力大小与液体密度有关30．（1）控制变量；（2）质量相同；（3）99；小于；（4）丙．吴兴文666 教育中考资源全部免费下载31．（1）右，最清晰；（2）倒立；缩小；（3）上；（4）蜡烛到凸透镜的距离小于或等于焦距32．答：（1）实验电路图：实验电路如右图所示；（2）实验步骤：①根据电路图连接好电路；②闭合开关S，读出电流表的示数I a；③将电流表分别接在b、c处，读出电流表示数I b、I c；④比较I a、I b、I c的大小，得出结论．１１。

广东省梅州市中考物理试卷及答案满分为100分，考题时间为80分钟一、单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是正确的，请将正确选项的字母写在该题后的括号内。

若用答题卡答题，则把答题卡上对应题目所选的选项涂黑。

l．在探索微观世界的历程中，人们首先发现了电子，进而认识到原子是由( C )A．氢原子和电子组成的B．质子和中子组成的C．原子核和核外电子组成的D．原子核和中子组成的2．下列物质中，属于半导体的是( A )A．锗B．铁C．铜D．钨3．在很多加油站都有这样的提示：“请熄火加油”、“请不要使用手机”等．这样是为了防止火花点燃汽油引起火灾，因为常温下汽油容易(B )A．液化B．汽化C．凝华D．升华4．关于物体的惯性，下列说法正确的是(D )A．足球射入球门时才具有惯性图1B．赛车能很快停下来，说明赛车没有惯性C．跳远运动员起跳前要助跑，是为了获得惯性D．百米赛跑运动员到达终点不能立即停下来，是因为运动员具有惯性5．在圆筒的不同高处开三个小孔，当筒里灌满水时，各孔喷出水的情况如图1所示，这表明液体压强(A )A．与深度有关B．与密度有关C．与液柱粗细有关D．与容器形状有关6．下列关于安全用电的说法中，正确的是(C )A．所有家用电器的外壳一定要接地B．低压带电体和高压带电体都可以接近，但不能接触C．电灯的开关，应该接在火线和电灯之间D．接大功率用电器的插座，只在连接插座的零线上装一根保险丝7．下列说法中，属于一对平衡力的是(D )A．人推墙的力和墙对人的推力B．人推墙的力和墙受到的推力C．站在水平地面上的人，人受到的重力和人对地面的压力D．站在水平地面上的人，人受到的重力和地面对人的支持力二、填空题(本大题7小题，每小题3分，共21分)请把下列各题的正确答案填写在横线上。

8．五一假期，小明与父母乘长途汽车外出旅游，小明看见前面的小车与他的距离保持不变，后面的卡车离他越来越远．如果以长途汽车为参照物，小车是___静止 ___的(选填“静止”或“运动”)，卡车是___ 运动 ___的(选填“静止”或“运动”)．小明爸爸说小明没有动，他所选的参照物是____小车__．9．学习了声音的产生和传播后，小明同学做了以下小结．请你在横线上为小明填上空缺．(1)悠扬的笛声是空气振动产生的．(2)声音在水中的传播速度___大于___(填“大于”、“等于”或“小于”)在空气中的传播速度．(3)在月球上，声音不能传播的原因是声音不能在真空中传播（或：月球上是真空的）．10将重物从长4m、高1m的斜面底部匀速推上斜面顶端．已知沿斜面所用的推力是300N，斜面的机械效率是75％，则推力做的总功是___1200___J，推力做的有用功是___900_J，物体的重是___900___N．11．如图2，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大的像．这个透镜是___凸___透镜，这种透镜对光线有___会聚___作用，利用这种透镜可制成的光学仪器有幻灯机（或照相机、放大镜、投影机）(只需填写一种)．12．如图3所示，根据通电螺线管的磁感线方向，可判断通电螺线管左端为S极，电源的a端为___正_极，小磁针静止时的b端为__ N ___极．13．小明乘坐的汽车在某公路上作匀速直线运动．下表是小明记录的汽车运行各时刻及对应公路旁路碑的里程数．时刻10时02分10时04分10时06分10时08分10时10分里程数102km 104km 106km 108km 110km 从表中数据可知，汽车的速度是____60__krn／h，合___16.7 ___m／s(保留小数点后1位小数)．在10时05分，公路旁路碑的里程数应是____105__km．14．用一个400W的电热器对某液体加热，图4所示是液体的温度随时间变化的图线(设电热器提供的热量全部被液体所吸收)．在5min时间内，液体吸收的热量是__120000__J，液体的温度升高了___ 50 _℃．若该液体的质量为1kg，则液体的比热容是_2.4×103J /(kg℃)___．三、作图题(共7分)15．(1)画出图5中的入射光线．(2)画出图6中力F的力臂．图5 图615、（1）（2分）（2）（2分）（如下图所示）(3)如图7所示是小明同学设计的测电阻只的电路图．请根据这个电路图用笔画线代替导线，将图8中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．(电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉)图7 图8 四、实验题(本大题3小题，共19分)16．(6分)(1)小明在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛放在如图9所示的a、b、c、d四点，并分别调整光屏的位置．当图9蜡烛位于____ b（或c） _点时，屏上出现放大的像；当蜡烛位于___ d ____点时，无论怎样移动光屏，在光屏上都找不到像．(2)图10所示测物体的长度，刻度尺的读数是___2.80cm ______．图11中，弹簧测力计的读数是____2.40N 或2.4 N _____．(3)图12是“伏安法”测电阻时电流表和电压表的示数．图中电流表的示数是___0.2___A．这时待测电阻的阻值是___12___Ω．17．(6分)实验：测量某种食用油的密度．(1)把天平放在水平桌面上，将游码移至零刻度处，然后调节_横梁右端的螺母 _，使天平横梁平衡．(2)进行下列实验操作：A．用天平测量烧杯和剩余食用油的总质量m1；B．将待测食用油倒入烧杯中，用天平测出烧杯和食用油的总质量m2；C．将烧杯中食用油的一部分倒入量筒，测出这部分食用油的体积V；以上操作的正确顺序是：_______ B C A ___________(填字母代号)．(3)现已测出m1是110g，根据图13中的示数，算出这种食用油的密度是_____0.9g/cm3_______．图1318．(7分)小明同学想比较金属材料甲和金属材料乙哪个更容易导电．现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表所示：金属丝代号材料长度／m 横截面积／mm2A 金属甲 1 0.1B 金属甲0.5 0.1C 金属乙 1 0.1D 金属乙 1 0.2请你帮助小明同学完成下面的实验方案．(1)实验器材除上述金属丝、干电池、开关、导线外，还必须选用的器材有：电流表．(2)实验中应选取的金属丝分别是： A C ____(只需填字母代号)．(3)请在下面空白处画出实验电路图(用“”表示金属丝)(4)在本实验中，你是如何判断哪种金属材料更容易导电的?（4）（此答案不唯一，例如可用小灯泡代替电流表等。

广东省历年中考物理试卷集锦目录2005年广东省广东省初中毕业生学业考试 (1)2005年物理试题参考答案和评分说明 (8)2006年广东省广东省初中毕业生学业考试 (11)2006 年物理试题参考答案和评分说明 (17)2007年广东省初中毕业生学业考试物理试卷 (21)2007年广东省初中毕业生学业考试物理试卷 (27)2008年广东省初中毕业生学业考试 (30)2008年广东省初中毕业生学业考试物理 (36)2009年广东省初中毕业生学业考试 (38)2009年广东省初中毕业生学业考试答案 (45)2010年广东省初中毕业生学业考试物理试卷 (49)2010年广东省初中毕业生学业考试答案 (55)2011年广东省初中毕业生学业考试物理试卷 (57)2011年广东省初中毕业生学业考试物理试卷答案 (64)2012年广东省初中毕业生学业考试 (68)2012年广东省初中毕业生学业考试答案 (75)2005年广东省 考试物 理 试 卷说明：1．全卷共8页，满分100分，考试时间为80分钟．2．答卷前，考生必须将自己的姓名、准考证号、学校按要求填写在密封线左边的空格内；若用答题卡答题的，还要按要求将姓名、准考证号写、涂在答题卡指定位置上．(是否填写右上角的座位号，按考场要求做)3．答题可用黑色或蓝色钢笔、圆珠笔按各题要求答在试卷上，但不能用铅笔或红笔． 4．根据当地要求使用答题卡答题的考生，必须用规定的铅笔将答题卡上第一大题中对应小题所选的选项涂黑．5．考试结束时，将试卷(用答题卡的连答题卡)交回．第一卷一、选择题(本题8小题，每小题3分，共24分)在每小题列出的四个选项中，只有一个是正确的，请将正确选项的字母写在该题后的括号内。

若用答题卡答题，则把答题卡上对应题目所选的选项涂黑。

1．医生在诊病时使用听诊器，听诊器 ( ) A ．能使心脏振动的振幅增加，响度增大 B ．能改变心跳的频率，使音调变高 C ．能改变心跳的音色，使声音更好听 D ．能减少声音传播过程中的能量损耗2．关于物体内能的几中说法中，下列说法正确的是( ) A ．水具有内能，冰块没有内能B ．水蒸气具有的内能一定比水具有的内能大C ．一杯水的温度越高，它具有的内能越大D ．一杯水放在高处比放在低处具有的内能大3．用照相机照相时，物体在胶卷上形成 ( )基础教育课程改革实验区 初 中 毕 业 生 学 业A ．缩小的倒立实像B ．放大的正立实像C ．缩小的正立实像D ．缩小的倒立虚像4．春天到来，学校采取各种措施的防止流行病传染，对以下两种防护措施的物理解释正确的是( )A ．用消毒液擦拭教室门窗后，可以闻到气味，这是升华现象B ．用消毒液擦拭教室门窗后，可以闻到气味，这是凝华现象C ．用醋熏教室时，对醋加热使醋分子的无规则运动加剧D ．用醋熏教室时，对醋加热使醋分子的无规则运动减缓5．在平直的公路上行驶的汽车，在关闭发动机后，汽车最终将停止，这是因为 ( )A ．汽车所受的重力与地面支持力平衡B ．汽车受到摩擦力的作用C ．汽车在水平方向受到一对平衡力的作用D ．汽车不受力的作用6．图1所示各图中，条形磁铁与通电螺线管互相吸引的是 ( )7．开发新能源是本世纪人类关注的热点之一，除了开发新能源，我们还应该从节约身边的能源做起。

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
