7组播VLAN配置关于本章组播VLAN复制功能可以使三层设备只需把组播数据传送给该组播VLAN，而不必再为每个用户VLAN都复制一份组播报文，减少带宽浪费。
7.1 组播VLAN概述组播VLAN一般部署于设备的网络侧来实现组播流汇聚，然后将组播报文在用户VLAN内复制分发。
7.2 设备支持的组播VLAN特性设备支持基于用户VLAN和基于接口两种方式配置组播VLAN复制功能，可根据不同的应用场景来选择基于何种方式配置组播VLAN复制功能。
7.3 缺省配置介绍缺省情况下，组播VLAN的配置信息。
7.4 配置基于用户VLAN的组播VLAN一对多通过配置基于用户VLAN的组播VLAN一对多，可以实现组播数据在不同用户VLAN间复制分发，减少上游带宽浪费。
7.5 配置基于用户VLAN的组播VLAN多对多通过配置基于用户VLAN的组播VLAN多对多，能够使单个用户VLAN绑定到多个组播VLAN，弥补了组播VLAN一对多中一个用户VLAN只能加入一个组播VLAN的不足。
7.6 配置基于接口的组播VLAN功能通过配置基于接口的组播VLAN功能，可以实现同一用户VLAN中不同用户之间的组播业务隔离，增强了对组播业务流量的控制。
7.7 配置举例介绍组播VLAN复制功能的配置举例。
7.8 常见配置错误介绍了常见的配置错误的故障现象以及处理步骤。
7.1 组播VLAN概述组播VLAN一般部署于设备的网络侧来实现组播流汇聚，然后将组播报文在用户VLAN内复制分发。
如图7-1所示，在传统的组播点播方式下，当属于不同VLAN 的主机HostA 、HostB 和HostC 同时点播同一组播组时，三层设备（Router ）需要把组播数据在每个用户VLAN （即主机所属的VLAN ）内都复制一份发送给二层设备（Switch ）。
这样既造成了带宽的浪费，也给三层设备增加了额外的负担。
图7-1 未运行组播VLAN 时的组播数据传输Receiver HostAReceiver HostBReceiver HostCVLAN 2VLAN 3VLAN 4可以使用组播VLAN 功能解决这个问题。
arweave白皮书
Arweave是一个区块链项目，旨在解决长期数据存储和可靠性
的问题。
该项目的白皮书提供了关于Arweave网络架构、技术原理
和其在区块链领域的应用等方面的详细信息。
Arweave的白皮书首先介绍了当前互联网存储数据的问题，包
括数据易丢失、易篡改和存储成本高等问题。
然后，白皮书详细阐
述了Arweave的技术架构，包括区块链结构、共识算法和存储机制。
Arweave采用了一种称为"Proof of Access"的共识算法，该算法旨
在确保数据可靠性和长期存储。
同时，Arweave还利用了一种称为"blockweave"的数据存储结构，使得数据可以被永久存储在区块链上。
此外，白皮书还介绍了Arweave的经济模型和激励机制，以及
其在实际应用中的潜在用途。
Arweave的经济模型旨在鼓励节点参
与者提供存储空间和维护网络安全，同时为存储数据的用户提供可
持续的服务。
白皮书还探讨了Arweave在去中心化应用（DApp）开发、数据存储和数字资产管理等方面的潜在应用场景。
总的来说，Arweave的白皮书提供了对该项目技术、经济模型
和应用前景的全面介绍，展示了其在解决长期数据存储和可靠性方面的潜力和创新性。
希望这些信息能够帮助你更好地了解Arweave 项目。

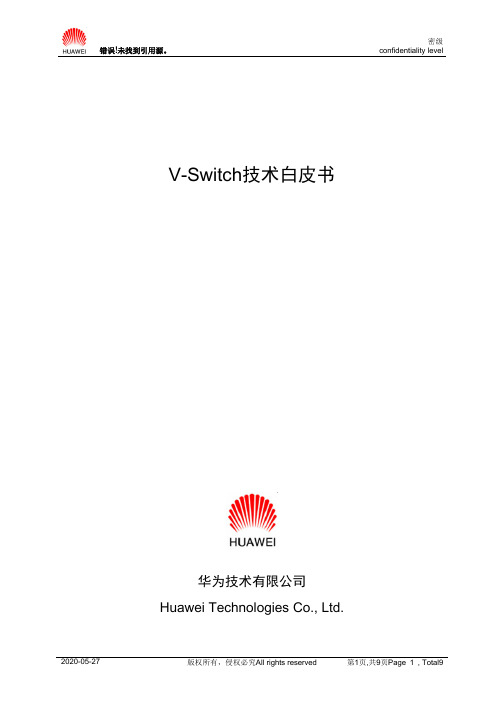

V-Switch技术白皮书华为技术有限公司Huawei Technologies Co., Ltd.1 概述V-Switch概念是广州电信提出的一种使用VLAN标签作为VPN标识的VPN方案，方案中引入端口VLAN的概念，不使用MPLS技术，组网简单实用。
我司S8016和NE40已经实现了V-Switch功能，在本文中，将对V-Switch技术和具体产品实现的功能作一个总的介绍。
业界已经有一些二层VPN的协议，也得到了众多厂家的支持。
在介绍V-Switch之前，我们先简单介绍一下一些主要的二层VPN协议及组网应用的情况。
基于MPLS协议的VLL、VPLS：通过BGP或LDP协议传递VPN信息，将用户二层报文封装成MPLS报文在MPLS域内传递。
用户的地域距离可以很远。
MPLS域内传递的报文比普通二层报文多两个MAC、两层标签。
两层Vlan Tag的QinQ：按照用户接入端口所在VLAN进行转发，报文中携带用户VLAN和运营商VLAN，最后在出端口发出的报文中只保留用户VLAN。
这两种方式都有一定的局限。
基于MPLS协议的VLL、VPLS要求运营商的设备支持MPLS转发，同时要求中间设备能够处理长度较大的报文。
QinQ的每个端口只能接入一个用户，所以一般不能原来开展专线业务。
而且运营商VLAN仍然有总数4096的限制。
V-Switch能够解决上述问题，很好地满足用户对二层VPN的需求，方便运营商进行简单的VPN 运营。
V-Switch有以下特点：1、不使用MPLS技术，降低运营商新技术学习成本。
2、只使用802.1Q中的VLAN封装，保护运营商已有的投资。
3、使用一层VLAN标签作为VPN标签，避免出现超长报文。
4、使用端口VLAN的概念，使整个网络的VLAN数扩充到端口数*4K，能满足规模应用。
5、可以设置每个连接的流控参数，实现分级服务。
我司在V-Switch基本协议的基础上，提出了分层的体系结构，以V-Switch技术为基础，建立了构建电信专线业务网络的完善方案。
华为全系列数据通信产品白皮书第一部分：引言（200字）数据通信产品在现代社会中扮演着至关重要的角色，它们是连接世界的桥梁，促进了信息的传递和交流。
华为作为全球领先的通信技术解决方案提供商，为满足客户需求，推出了一系列高质量的数据通信产品。
本白皮书旨在介绍华为全系列数据通信产品的技术特点、应用场景和优势，帮助用户更好地了解和选择适合自己的产品。
第二部分：产品概述（200字）华为全系列数据通信产品包括路由器、交换机、光纤传输设备等多个种类。
这些产品具备高度的稳定性、可靠性和安全性，能够保证数据传输的质量和效率。
华为路由器是业界领先的产品之一，支持高速连接，稳定运行和智能优化。
交换机则提供灵活的网络管理和控制功能，适用于各种不同规模和需求的环境。
光纤传输设备则可以实现高容量和长距离的数据传送，特别适用于电信、金融和大型企业等行业。
第三部分：技术特点（300字）华为全系列数据通信产品具备一系列重要的技术特点。
首先，这些产品都采用了先进的硬件和软件技术，能够实现高效的数据处理和传输。
其次，华为产品支持灵活的网络配置和管理，可以根据实际需求进行定制和扩展。
同时，华为产品还具备高度的安全性，采用了先进的加密和认证技术，保障了数据的机密性和完整性。
此外，华为产品还支持智能化的运维和管理，通过数据分析和优化，提高了网络的性能和稳定性。
第四部分：应用场景（300字）华为全系列数据通信产品广泛应用于各个领域。
它们可以满足不同规模和需求的数据通信需求，适用于运营商、企业和个人用户等不同类型的客户。
在运营商领域，华为产品可以构建高速、稳定和安全的通信网络，支撑运营商的业务和服务。
在企业领域，华为产品可以实现灵活的网络管理和控制，提供高效的数据传输和存储解决方案。
对于个人用户来说，华为产品可以提供高速的网络连接和智能的家庭网络管理，满足各种娱乐和生活需求。
第五部分：产品优势（200字）华为全系列数据通信产品具备多个优势。
首先，它们拥有领先的技术和创新能力，能够满足不断变化的市场需求。
iMaster NCE-Campus VxLAN技术白皮书文档版本01发布日期2020-07-08目录1 概述 (1)1.1 产生背景 (1)1.2 技术/方案特点 (2)1.3 关键术语解释 (2)2 关键技术介绍 (3)2.1 SDN网络架构 (3)2.1.1 SDN网络架构的三层模型 (3)2.1.2 SDN网络的优势 (4)2.2 OverLay网络技术 (4)2.3 VXLAN技术介绍 (5)2.3.1 VXLAN技术背景 (5)2.3.2 VXLAN技术原理 (7)2.4 VXLAN方案及其实现原理介绍 (10)2.4.1 分布式VXLAN方案实现原理 (11)3 华为iMaster NCE-Campus整体方案介绍 (13)3.1 整体方案关键部件 (13)3.2 iMaster NCE-Campus典型组网 (14)3.2.1 分布式VXLAN网络组网 (14)3.2.2 集中式VXLAN网络组网 (15)3.2.3 集中式VLAN组网 (16)3.2.4 用户网关在Fabric外VXLAN组网 (17)3.3 Fabric出口组网能力的多样性 (18)3.3.1 外部网络类型 (18)3.3.2 边界网关节点与外部设备的典型组网 (20)3.4 iMaster NCE-Campus典型业务流量 (24)3.4.1 访问DHCP等公共服务资源 (24)3.4.2 访问internet外部网关 (25)3.4.3 虚拟网络（VN）之间互访 (26)3.4.4 用户网关在外部网关设备 (27)3.5 用户接入典型组网 (27)3.5.1 有线用户认证 (27)3.5.2 无线用户认证 (29)3.6 iMaster NCE-Campus方案特点 (30)3.6.1 子网网段赋予业务属性 (30)3.6.2 网络按需实时交付 (32)3.6.3 有线无线深度统一 (33)1 概述1.1 产生背景1.2 技术/方案特点1.3 关键术语解释1.1 产生背景随着企业业务的快速发展和园区网络全面数字化转型的推进，企业园区网络的业务也越来越复杂。
配置管理VLAN 目录目录第1章配置管理VLAN...........................................................................................................1-11.1 管理VLAN配置命令..........................................................................................................1-11.1.1 display interface Vlan-interface...............................................................................1-11.1.2 display ip interface..................................................................................................1-21.1.3 display ip routing-table............................................................................................1-41.1.4 display ip routing-table ip-address..........................................................................1-41.1.5 display ip routing-table ip-address1 ip-address2....................................................1-71.1.6 display ip routing-table protocol..............................................................................1-81.1.7 display ip routing-table radix...................................................................................1-91.1.8 display ip routing-table statistics...........................................................................1-101.1.9 display ip routing-table verbose............................................................................1-111.1.10 interface Vlan-interface.......................................................................................1-121.1.11 ip address............................................................................................................1-131.1.12 ip route-static.......................................................................................................1-131.1.13 management-vlan...............................................................................................1-15第1章配置管理VLAN1.1 管理VLAN配置命令1.1.1 display interface Vlan-interface【命令】display interface Vlan-interface [ vlan-id ]【视图】任意视图【参数】vlan-id：指定要显示管理VLAN接口的编号。

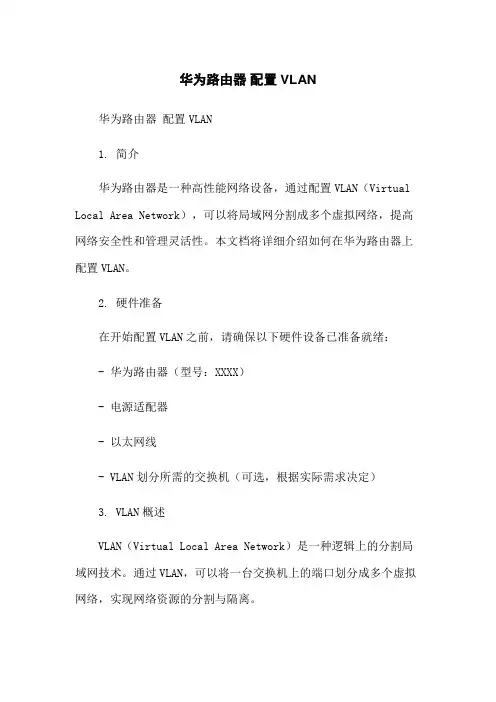

华为路由器配置VLAN华为路由器配置VLAN1. 简介华为路由器是一种高性能网络设备，通过配置VLAN（Virtual Local Area Network），可以将局域网分割成多个虚拟网络，提高网络安全性和管理灵活性。
