正负12V电源制作

《电源技术与实训》课程作业作业题目：+12 V稳压直流电源的设计一、电源的基本认识1、电源的功能为电路或电子设备提供直流稳压和电流。

2、组成原理利用电网提供的交流电源经过变换，将其变成直流电。

主要由四部分组成。

(1)变压环节：根据输出电压的需要，通过工频变压器，将电网电压有效值转化为所需要的交流电压有效值。

(2)整流环节：利用二极管或晶闸管的单向导向电性，把交流电变成单向脉动的直流电。

(3)滤波环节：将脉动直流电压的脉动成分滤掉，使输出电压成比较平滑的直流电流电压。

(4)稳压环节：在电网电压波动和负载电流变化时，保证输出的直流电压稳定。

3、主要技术指标及其含义：（1）描述输入电压影响输出电压的几个指标形式。

A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△Uo与输入电网变化量△Ui 之比。

既：K= △Uo / △Ui。

B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo 的相对变化量△Uo/ Uo 与输出电网Ui 的相对变化量△Ui/ Ui之比。

既：S= （△Uo/Uo）/（△Ui/Ui）S的大小，反映一个稳压电源克服输入电压变化的能力。

同样在输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。

通常S约为10-2-10-4 C．电压调整率：表示负载电流为额定值输入交流电压的额定值上下变化+10%时，稳压电源输出电压的相对变化量S u=(△Uo/Uo)x100%D. 电压稳定度。

负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。

(2)、负载对输出电压影响的几种指标形式A．负载调整率（也称电流调整率）。

在交流电源额定电压条件下，负载电流从零变化到最大时，输出电压的最大相对变化量S I=(△Uo/Uo)x100%B．输出电阻（也称等效内阻或内阻）。

输入电压Ui不变时，输出电压变化量与负载电流变化量之比输Ro=-(△Uo/△Io)。

龙哥威武

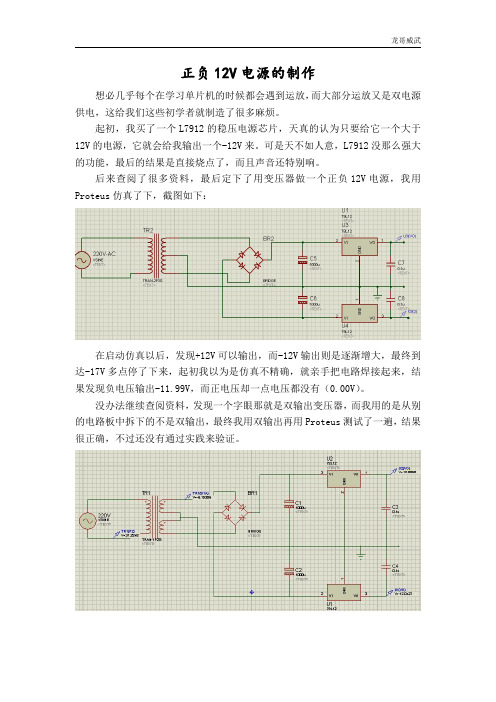

正负12V电源的制作
想必几乎每个在学习单片机的时候都会遇到运放，而大部分运放又是双电源供电，这给我们这些初学者就制造了很多麻烦。

起初，我买了一个L7912的稳压电源芯片，天真的认为只要给它一个大于12V的电源，它就会给我输出一个-12V来。

可是天不如人意，L7912没那么强大的功能，最后的结果是直接烧点了，而且声音还特别响。

后来查阅了很多资料，最后定下了用变压器做一个正负12V电源，我用Proteus仿真了下，截图如下：
在启动仿真以后，发现+12V可以输出，而-12V输出则是逐渐增大，最终到达-17V多点停了下来，起初我以为是仿真不精确，就亲手把电路焊接起来，结果发现负电压输出-11.99V，而正电压却一点电压都没有（0.00V）。

没办法继续查阅资料，发现一个字眼那就是双输出变压器，而我用的是从别的电路板中拆下的不是双输出，最终我用双输出再用Proteus测试了一遍，结果很正确，不过还没有通过实践来验证。

12伏电源制作方法及应用12伏电源是一种电力设备，它可以将高电压转换为12伏的直流电。

制作12伏电源的原理相对简单，主要分为两个步骤：电压变换和整流。

首先，为了将高电压转换为12伏的直流电，我们需要使用一个变压器。

变压器是一种电气设备，它可以通过电磁感应原理实现电能的传递与转换。

我们可以选择一个12伏的变压器作为我们的电源设备。

变压器通常由一个主线圈和一个副线圈构成，通过调整主线圈和副线圈的匝数比例，可以实现电压的变换。

在选择合适的变压器后，我们需要进行整流操作，将交流电转换为直流电。

整流是将交流电转换为直流电的过程，通常采用二极管来实现。

二极管有一个特性，即只允许电流通过一个方向。

我们可以使用多个二极管来构成一个整流电路，将交流电的负半周截去，只保留正半周，从而得到直流电。

制作12伏电源的步骤如下：1. 选择合适的变压器：根据所需电源电压为12伏，选择一个合适的变压器作为电源设备。

2. 连接变压器和整流电路：将变压器的主线圈和副线圈分别与整流电路相连接。

主线圈输入交流高电压，副线圈作为输出端口供电。

3. 设计整流电路：选择合适的二极管和电容器构成整流电路。

电容器用于平滑电流，以确保输出的直流电稳定。

4. 连接电容器和输出端口：将整流电路的输出端口与电容器相连接。

5. 设置输出电压：通过调整变压器的匝数比例，可以设置输出电压为12伏。

通过以上步骤，我们就可以制作一个12伏的直流电源。

12伏电源可以广泛应用于各种电子设备和电路中。

以下是几个常见的应用例子：1. 电子产品供电：许多电子设备，如计算机、电视、音响等，都需要12伏的直流电源供电。

12伏电源可以为这些设备提供稳定可靠的电力支持。

2. 汽车电源：汽车的电器系统通常使用12伏的直流电源供电。

例如，车载音响、车内照明等设备都需要12伏电源。

3. 无线电设备：许多无线电设备，如收音机、对讲机等，需要12伏电源来提供电力。

4. 实验室设备：实验室中的一些设备和仪器，如示波器、可调电源等，需要12伏电源。

±12V简易直流稳压电源的设计1.1直流稳压电源的系统框图图（1）1.2各组成部分的功能（1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

（2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电压。

（3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

（4）稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

1．2．1 电源变压器电源变压器是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流).变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈.变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如上图）：当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公式为：E=4.44fNØm式中：E--感应电势有效值f--频率N--匝数Øm--主磁通最大值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。

当变压器二次侧空载时，一次侧仅流过主磁通的电流（Í0），这个电流称为激磁电流。

当二次侧加负载流过负载电流Í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流Í0，一部分为用来平衡Í2，所以这部分电流随着Í2变化而变化。

直流稳压电源设计
设计者：
设计内容及要求：
利用7812、7912设计一个输出±12V、1A 的直流稳压电源； 要求：1）画出系统电路图，并画出变压 器输出、滤波电路输出及稳压输出的电 压波形；画出变压器副边电流的波形。 2）输入工频220V交流电的情况下， 确定变压器变比；
3）在满载情况下选择滤波电容的大小
整流电路：
整流前后副边电压U2的波形：
整流前
整流后
桥式整流后的电压波形：
整流滤波电路：
滤波后的电压波形：
直流稳压电路：
稳压后电压UL波形：

2、整流二极管参数选择 ID=0.5IL=500（mA） 所承受的最高反向电压为 URM=1.414U2=1.414 x 15=21.2v 因此，可以选择最大整流电流1A，反向工作峰 值电压为50v的整流二极管
3、滤波电容的选择 根据设计要求（取5倍工频半周期） 取RC=5 X T/2=5 x0.02/2=0.05s 得滤波电容值为 C=0.05/12=4.167mF 电容器承受的最高电压： Ucm=1.414 xU2=23.3v 可以选用4.3mF/25v的电解电容器
原理图中c1、c2为电解电容，用于滤波； C3、c4容值为0.33µF，用来防止自激振荡； C5、c6容值为1µF,用来消除高频噪声和改善输
出的瞬态特性，保证负载电流变化时不致引
起Uo有较大波动
说明： 电路设计中要求输出电压为 ±12v，所以电路上下对称，稳压 管选择LM7812和LM7912，其余各 项参数一一对应即可
（取5倍工频半周期）；
4）求滤波电路的输出电压； 5）说明三端稳压器输入、输出端电容的
作用及选取的容值。
设计结构：
220v、50Hz交流电 V稳定电压

电工与电子技术课程设计直流稳压电源设计专业班级姓名指导教师日期_ __前言主要内容:课题名称与技术要求：设计课题：串联型晶体管稳压电源<1>输出直流电压Uo=12V,且连续可调，调节范围±2V<2>最大输出电流Ilm≤200mA<3>稳压系数Sr<10%<4>具有过流保护功能资料收集与工作过程简介:在这次课程设计的过程中，我仔细看了课程设计的要求，去逸夫图书馆借了相关的资料，查阅了设计论文的格式样本，比较了各种设计方案的优劣，最终把自己觉得最好的方案的相关参数计算出来。

自从上个学期开始，我们就开始学电工，这学期的模电在实际生活中十分有用，在设计过程中我也发现了许多问题，正如参加飞思卡尔设计电路焊板子一样，我还有很多不足之处。

通过了对该电路的设计，调试，我学会了用整流变压器，整流二极管，滤波电容以及集成稳压器等元件设计直流稳压电源。

这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。

目录摘要---------------------------------------------------------------------4 设计要求---------------------------------------------------------------6 主要器件选择---------------------------------------------------------9 单元电路设计原理，参数计算------------------------------------12 结论与心得体会-----------------------------------------------------17 参考文献--------------------------------------------------------------18 元器件明细表--------------------------------------------------------19摘要：直流稳压电源一般由整流变压器、整流、滤波电路及稳压电路所组成，基本框图如下。

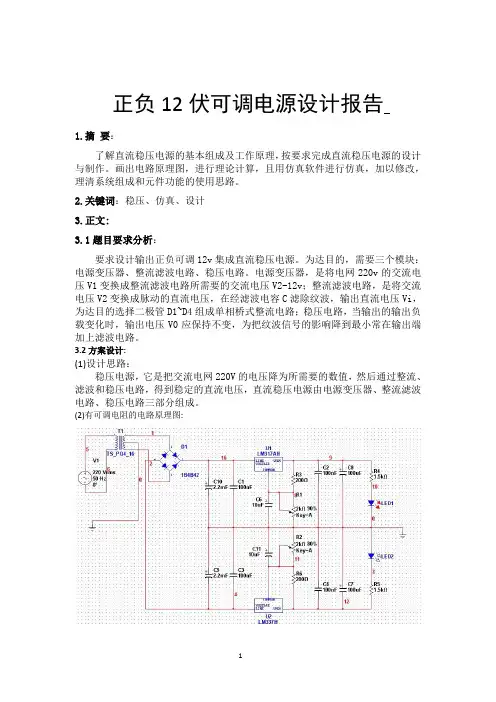

正负12伏可调电源设计报告1.摘要：了解直流稳压电源的基本组成及工作原理，按要求完成直流稳压电源的设计与制作。

画出电路原理图，进行理论计算，且用仿真软件进行仿真，加以修改，理清系统组成和元件功能的使用思路。

2.关键词：稳压、仿真、设计3.正文:3.1题目要求分析：要求设计输出正负可调12v集成直流稳压电源。

为达目的，需要三个模块：电源变压器、整流滤波电路、稳压电路。

电源变压器，是将电网220v的交流电压V1变换成整流滤波电路所需要的交流电压V2-12v；整流滤波电路，是将交流电压V2变换成脉动的直流电压，在经滤波电容C滤除纹波，输出直流电压Vi，为达目的选择二极管D1~D4组成单相桥式整流电路；稳压电路，当输出的输出负载变化时，输出电压V0应保持不变，为把纹波信号的影响降到最小常在输出端加上滤波电路。

3.2方案设计:(1)设计思路：稳压电源，它是把交流电网220V的电压降为所需要的数值，然后通过整流、滤波和稳压电路，得到稳定的直流电压，直流稳压电源由电源变压器、整流滤波电路、稳压电路三部分组成。

(2)有可调电阻的电路原理图:有可调电阻能调节稳压电源输出的电压值范围获得我们所要的电压值。

(3)系统组成：元件：电容：两个2200uF 、两个100uF 、四个104uF 、两个10uF.电阻：两个800欧姆、两个200欧姆.滑动变阻器：两个.二极管：两个发光二极管（红、绿）、四个1N4007二极管.稳压器：一个LW317、一个LW337.输入输出针：各一排.3.3硬件模块设计稳压电源电路原理图如图所示：注释：C1、C8=2200uf ，C2、C7、C3、C4=104uf,R5、R6=1500欧(1)稳压电源的组成直流稳压电源由电源变压器、整流滤波电路、稳压电路三部分组成。

(2)电源变压器电源变压器是交流电压变换部分，是将电网电压变为所需的交流电压，能使直流电源与交流电网隔离。

通常根据变压器副边输出的功率P2来选择变压器。

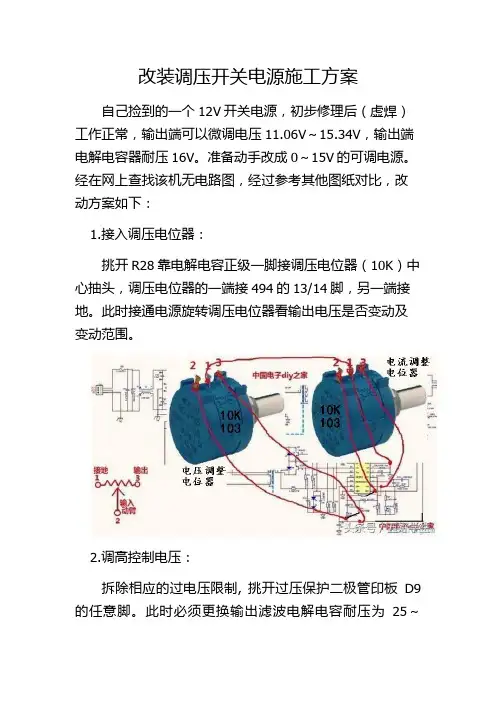

改装调压开关电源施工方案自己捡到的一个12V开关电源，初步修理后（虚焊）工作正常，输出端可以微调电压11.06V～15.34V，输出端电解电容器耐压16V。

准备动手改成0～15V的可调电源。

经在网上查找该机无电路图，经过参考其他图纸对比，改动方案如下：1.接入调压电位器：挑开R28靠电解电容正级一脚接调压电位器（10K）中心抽头，调压电位器的一端接494的13/14脚，另一端接地。

此时接通电源旋转调压电位器看输出电压是否变动及变动范围。

2.调高控制电压：拆除相应的过电压限制, 挑开过压保护二极管印板D9的任意脚。

此时必须更换输出滤波电解电容耐压为25～30V左右（考虑电解电容器的体积：高度及粗细）；拆除原电路中的电压微调电路。

3.接入辅助电源：拆除大功率三极管E13009L的自激电阻，印板R8、R15 。

断开原电路辅助电源的整流二极管（在输出变压器下面D7、D8），将12V1A辅助电源正极接入494的12脚，负极接地（J7跳线）。

此时旋转调压电位器看电源电压下调极限值是多少？4.接入电压、电流表：电压电流表供电使用12V辅助电源。

电压表细红色线接辅助电源正极；电压表细黄色线接输出电压正极；接地线共用电流端粗黑线；电流端粗红线为输出电压负极。

5.拆除原接线排、安装调压电位器、输出电压接线柱、电压电流表。

6.旋紧散热片螺丝和底板螺丝。

合上外盖，旋紧外盖螺丝。

参考电路原理图（S-350-24）主机图：改动位置图：该机输出电压在多次拆除元件试验后仍然无法调高（最大值15.34V），考虑大电流输出，需要各种保护电路，最后决定不再调高电压，主机电压调整范围为0.23～15.34V。

494在12V状态下，工作电流0.02A（20MA）,可以考虑输出电流在500MA左右的微型辅助12V电源裸板。

3
±12V 简易直流稳压电源的设计
方案二：采用 A/D 和 D/A
采用 A/D 和 D/A 构成直流电源的电路如图 1.3 和图 1.4 所示。采用单片机构 成直流电源的电路如图 1.3 所示，利用 AVR 单片机自带的 D/A 口 DAC0 输出 0－2.5V 的电压，然后经一级反相放大器和跟随器，此时可以输出 0 到－5V 电压。但是因 为 A/D 变换器只能采集 0 到+2.56V 的电压，所以再在跟随器后面加一级反相放大 器器然后送回到 A/D 采样，MCU 比较发现 DAC0 输出为正确电压时，则从跟随器后 直接输出电压，这样就可以输出 0 到-5V 的电压了。当需要正相电压时从 DAC1 口 输出电压，这时就不需要反相，其它原理与 DAC0 相似。[2]
2.1 电源电路单元.................................................................................................... 9 2.2 精密基准源...................................................................................................... 12 3.系统的软件设计.......................................................................................................... 13 3．1 程序流程图.................................................................................................. 13 4.结论.............................................................................................................................. 15 参考文献......................................................................................................................... 16

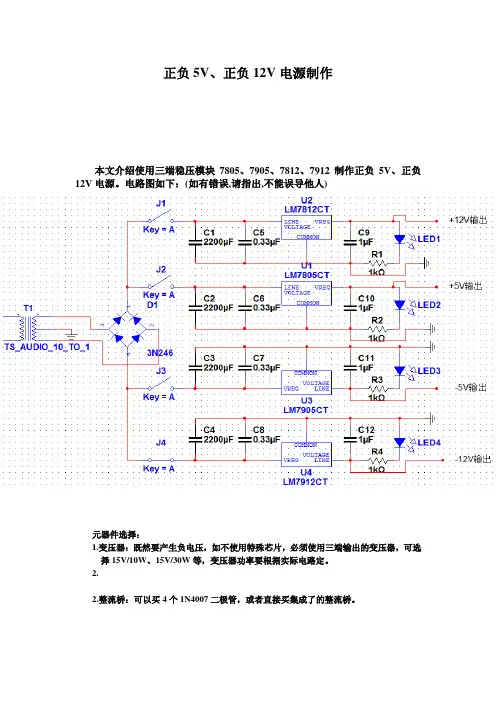

正负5V、正负12V电源制作
本文介绍使用三端稳压模块7805、7905、7812、7912制作正负5V、正负12V电源。

电路图如下：(如有错误,请指出,不能误导他人)
元器件选择：
1.变压器：既然要产生负电压，如不使用特殊芯片，必须使用三端输出的变压器，可选
择15V/10W、15V/30W等，变压器功率要根据实际电路定。

2.
2.整流桥：可以买4个1N4007二极管，或者直接买集成了的整流桥。

3.自锁式开关：这个开关的作用不多说，用哪个输出按哪个开关。

4.2200uF电解电容：也可以使用4700uF电解电容，强调一下，电解电容正负端要接对，特别是产生负电压的电路里，应该是地相对-12V是高电压。

耐压值25V或50V。

5.0.33uF、1uF电容：陶瓷、独石电容均可，耐压值25V或50V。

6.三端稳压模块：制作实际电源的时候，最好买个散热片，一定要注意管脚定义。

（下文附图说明）而且为保证模块安全，可在稳压模块输入输出端并联一个二极管，具体电路参考此网页：/view/134401d233d4b14e852468c8.html
7.发光二极管：用于显示工作状态，正负端务必接对。

附录：
7805、7812管脚图
7905、7912管脚图。

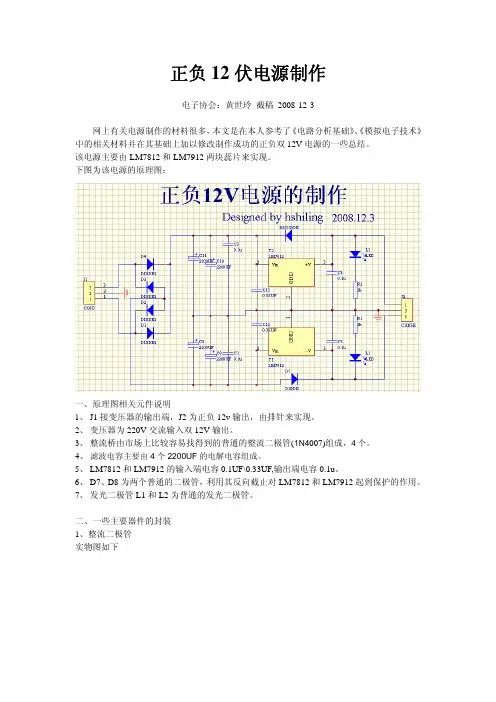

正负12伏电源制作电子协会：黄世玲截稿 2008-12-3网上有关电源制作的材料很多，本文是在本人参考了《电路分析基础》、《模拟电子技术》中的相关材料并在其基础上加以修改制作成功的正负双12V电源的一些总结。

该电源主要由LM7812和LM7912两块蕊片来实现。

下图为该电源的原理图：一、原理图相关元件说明1、J1接变压器的输出端，J2为正负12v输出，由排针来实现。

2、变压器为220V交流输入双12V输出。

3、整流桥由市场上比较容易找得到的普通的整流二极管(1N4007)组成，4个。

4、滤波电容主要由4个2200UF的电解电容组成。

5、LM7812和LM7912的输入端电容0.1UF\0.33UF,输出端电容0.1u。

6、D7、D8为两个普通的二极管，利用其反向截止对LM7812和LM7912起到保护的作用。

7、发光二极管L1和L2为普通的发光二极管。

二、一些主要器件的封装1、整流二极管实物图如下300MIL以上的管脚间距2、2200UF电解电容LM7812、LM7912可用一样的封装，要带散热片三、PCB图如下谢谢阅读！！！LM79XX LINEAR INTEGRATED CIRCUIT3TERMINAL 1A NEGATIVE VOLTAGE REGULATORDESCRIPTIONThe Contek LM79XX series of three-terminal negative regulators are available in TO-220package and with several fixed output voltage,making them useful in a wide range of application.Each type employs internal current limiting,thermal shut-down and safe area protection,making it essentially indestructible.FEATURES*Output current up to 1A*-5V;-6V;-8V;-12V;-15V;-18V;-24V output voltage available *Thermal overload protection *Short circuit protection1:GND 2:Input 3:OutputBLOCK DIAGRAMCONTEKLM79XX LINEAR INTEGRATED CIRCUITContek7905ELECTRICAL CHARACTERISTICSContek7906ELECTRICAL CHARACTERISTICSCONTEKLM79XX LINEAR INTEGRATED CIRCUIT Contek7908ELECTRICAL CHARACTERISTICSContek7912ELECTRICAL CHARACTERISTICSCONTEKLM79XX LINEAR INTEGRATED CIRCUIT Contek7915ELECTRICAL CHARACTERISTICSContek7918ELECTRICAL CHARACTERISTICSCONTEKLM79XX LINEAR INTEGRATED CIRCUIT Contek7924ELECTRICAL CHARACTERISTICSAPPLICATION CIRCUITSFig.1Fixed output regulatorFig.2Split power supply(+-15V,1A)CONTEKLM79XX LINEAR INTEGRATED CIRCUITFig.3Circuit for increasing output voltageCONTEK。

12V直流稳压电源设计一、摘要直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。

其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。

设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。

实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。

关键词：直流、整流、稳压、滤波、电源二、设计目的1。

学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。

2.掌握直流稳压电源的调试及主要技术指标的测试方法。

3.培养实践技能,提高分析和解决实际问题的能力。

三、设计任务设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。

四、遇到问题因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。

要注意输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只能换新的来替代。

五、原理电路和程序设计电路原理方框图1．直流稳压电源的基本原理下面将就直流稳压电源各部分的作用作简单陈述。

（1)是降压变压器，它将电网220V 交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

（2)整流滤波电路：利用单向导电元件，把50Hz 的正弦交流电变换成脉动的直流电.可以将整流电路输出电压中的交流成分大部分加以滤除,从而得到比较平滑的直流电压。

(3)稳压电路：稳压电路的功能是使输出的直流电压稳定,不随交流电网电压和负载的变化而变化。

六、电路图和各部分波形图1. 变压电路图1.变压电路输出变压 整流 滤波稳压 输入图2。

变压电路输出波形2。

整流电路图3.整流电路图4。

整流电路输出波形3。

滤波电路图5.滤波电路图6。

滤波电路输出波形4.稳压输出电路(即完整电路)图7。

稳压输出电路（即完整电路）)图8。

(1)按稳定方式分，有参数型稳压电源和反馈调整型稳压电源。
参数型稳压电源电路简单，主要是利用电子元件的非线性实现稳压，例如一只电阻和一只稳压二极管即成参数稳压器。按调整元件的工作状态分，有线性稳压电源和开关稳压电源。
反馈调整型稳压电源具有负反馈闭环，是闭环自动调整系统，它的优点是技术成熟，性能优良、稳定，设计与制造简单；缺点是体积大，效率低。
1
当今，电子产品已普及到工作与生活的各个方面，其性能价格比愈来愈高，功能愈来愈强，供电的电源电路在整机电路中是相当重要的。它的性能直接影响整个电子产品的精度、稳定性和可靠性。电压稳定的方式，由传统的线性稳压发展到今天的非线性稳压，电源电路也由简单变得复杂，电源技术正从过去附属于其他电子设备的状态，逐渐演变成一个独立学科分支。目前生产的直流稳压电源种类很多，主要分类方法是按调整元件的工作状态分类，其次还可以从其它不同角度来分类：
2
2.1
设计一个±12V简易直流稳压电源，满足：
1．当输入电压在220V交流时，输出直流电压为±12V。
2．输出电流为1A，容量为24W。
3．输入端须设上电指示灯，输出端须具备短路和过流保护功能。
2.2
1.绘制出所设计的直流稳压电源的系统框图，并分析各组成部分的功能及工作原理。
2.设计出每个功能方框图的具体电路图，并根据所提供的技术参数的要求，计算出电路中所用元件的参数值，最后按工程实际确定元件参数的标称值。具体参数要求：变压器的额定电压、额定电流、额定容量、电压比；整流元件的型号；电阻的阻值和功率；电容的容值和耐压以及类型；稳压块型号等。
3
通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。电源变压器由初级绕组、次级绕组和铁芯组成。初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。通俗的说，电源变压器是一种电→磁→电转换器件。即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。次级接上负载时，电路闭合，次级电路有交变电流通过。

齐鲁理工学院课程设计说明书(论文) 题目±12V直流稳压电源设计与仿真课程名称模拟电子技术二级学院机电工程学院专业通信工程班级通信一班学生姓名韩登志学号 201310537017设计地点 D102指导教师臧红岩设计起止时间：2015年1月5日至2015年1月9日机电工程学院模拟电子技术课程设计任务书设计（论文）名称：±12V直流稳压电源设计与仿真专业：通信工程学生姓名：韩登志指导教师：臧红岩下达时间：2015.1.5一、课程设计任务：1.运用模拟电子技术的理论知识设计一种双向电压输出的直流稳压电源，输出电压为±12V。

2.测出设计电路的输出电阻；3.测出设计电路的稳压系数，并将稳压系数减到最小；4.学习电路仿真过程，绘制电路图，进行基本的仿真试验对设计的电路进行性能分析。

二、课程设计的基本要求：1. 能够实现设计任务的基本功能；2. 至少设计两种电源的实例，并论证方案；3. 要求依据要求运用模拟电子技术的理论设计、制定实验方案，并撰写课程设计论文要求符合模板的相关要求，字数要求4000字以上。

目录一、设计任务与要求 (1)二、总体方案设计 (1)三、单元电路设计与参数计算 (1)四、总原理图及元器件清单 (3)五、安装与调试（或者仿真与调试） (4)六、性能测试与分析： (5)七、结论与心得： (6)八、参考文献 (6)+12V直流稳压电源设计与仿真一、设计任务与要求1.输入工频220V交流电的情况下，固定电压输出：+12V。

2.设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。

3.自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格数量。

4.在实验室Multisim软件上画出电路图，并仿真和调试，测试其主要性能参数。

二、总体方案设计1.由输出电压,电流 ,确定稳路电压形式。

通过计算极限参数选择器件；2.由稳路电压要求的直流电压,直流电流确定整流滤波电路形式；3.选择整流二极管及滤波电容并确定副边电压的有效值，电流的有效值及变压器的功率。

设计摘要1．电子技术的发展趋势概括发展历史现代电力电子技术的发展方向,是从以低频技术处理问题为主的传统电力电子学,向以高频技术处理问题为主的现代电力电子学方向转变。

电力电子技术起始于五十年代末六十年代初的硅整流器件,其发展先后经历了整流器时代、逆变器时代和变频器时代,并促进了电力电子技术在许多新领域的应用。

八十年代末期和九十年代初期发展起来的、以功率MOSFET和IGBT为代表的、集高频、高压和大电流于一身的功率半导体复合器件,表明传统电力电子技术已经进入现代电力电子时代。

直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。

变压器把市电交流电压变为所需要的低压交流电。

整流器把交流电变为直流电。

经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V 交流电，变为稳定的直流电。

关键词：直流；稳压；变压（一）设计目的1、学习直流稳压电源的设计方法；2、研究直流稳压电源的设计方案；3、掌握直流稳压电源的稳压系数和内阻测试方法；（二）设计要求和技术指标1、技术指标：要求电源输出电压为±12V，输入电压为交流220V，最大输出电流为I omax=500mA。

2.设计方案（总体框图设计）2.1 电路原理直流稳压电源的工作流程如下：图2 . 1 . 1 直流稳压电源的设计电路框图图2 . 1 . 2 直流稳压电源的方框图结合图2.1.1、图2.1.2，我们得出直流稳压电源的工作原理：电路接入幅值为220V、频率为50Hz的u i，通过电源变压器，将220V的电压幅值调整为合适的电路工作压值u2。

通过电源变压器输送过来的交流电，再通过桥式整流电路BRIDGE，得到单方向全波脉动的直流电压。

由于单方向全波脉动的直流电压中含有交流成分，为了获得平滑的直流电压，在整流电路的后面加一个滤波电路，以滤去交流成分，电容C就起到这个作用；对于要求不高的电路，经过滤波后的直流电压可以直接应用，对于一些要求比较高的电路。

正负12V电源制作材料清单：1.变压器：使用额定功率为20VA的双绕组变压器，一侧输入电压为220V，另一侧为12V/0.5A。

2.整流桥：使用额定电流大于0.5A的整流桥，可以选择绝缘金属螺栓正弦波整流桥。

3.滤波电容：使用两个容量为2200μF/50V的滤波电容。

4.稳压电路：使用三端稳压器，可以选择LM7812和LM7912（分别用于正12V和负12V）。

5.过压欠压保护电路：使用额定电压为12V的过压保护芯片和欠压保护芯片。

6.散热器：用于稳压器和过压欠压保护芯片的散热器。

7.连接线：使用适合电流的连接线。

制作步骤：第一步：连接变压器1.将变压器的输入端的蓝线用磨刀机剥掉一段绝缘层。

2.连接变压器的输入端到交流电源插座的火线上，并用螺丝刀固定住。

3.将变压器的输入端的零线与交流电源插座的零线相连接，并用螺丝刀固定住。

4.确保连接牢固并安全，检查电源插座的电源指示灯是否亮起。

第二步：连接整流桥1.用磨刀机剥去整流桥的接线端的一段绝缘层。

2.将整流桥的交流输入端与变压器的输出端相连接，并用螺丝固定住。

3.连接整流桥的直流输出端到滤波电容的正负极上，并用焊锡焊接。

第三步：连接滤波电容1.将滤波电容的正负极连接到整流桥的直流输出端上，并用焊锡焊接。

2.确保连接牢固无松动。

第四步：连接稳压电路1.将正稳压器（LM7812）的输入端连接到滤波电容的正极上，并用焊锡牢固连接。

2.将正稳压器的输出端连接到电路板上的正12V输出端上。

3.将负稳压器（LM7912）的输入端连接到滤波电容的负极上，并用焊锡牢固连接。

4.将负稳压器的输出端连接到电路板上的负12V输出端上。

第五步：连接过压欠压保护电路1.根据芯片的引脚连接原理图，将过压保护芯片的引脚连接到电路板上，并用焊锡牢固连接。

2.将欠压保护芯片的引脚连接到电路板上，并用焊锡牢固连接。

3.将过压保护芯片的VCC引脚连接到正稳压器的输出端上，将地引脚连接到负稳压器的输出端上。

利用废节能灯电路板改成12V开关电源创意DIY
自己DIY，需要12V小电源，能带动继电器即可，变压器的体积大，不方便，又没有合适的12V电源适配器，看到坛子里有用节能灯电路板改成12V开关电源的，找两个试试，一次成功。

这是随便找来的5-9W节能灯电电路板，灯管发黑报废了。

拆掉一个小电容和电感后的电路板。

小心拆掉这个电感，先焊开背面的两个接线头，再用小刀把固定电感的塑料柱的边缘割掉（不要割短，还要固定呢），就慢慢拿下来了。

揭开E型磁芯的固定胶带，空隙比较大，用手头现有的0.4的纱包线绕20圈。

再将磁芯装回，并用胶带固定，垫纸片，留磁隙。

再把绕好的变压器放在原位置。

初级线接入原位置，在拆掉电容的位置安装一个高频电解电容（16V470u），次级接头一端焊到电容负极，另一端先焊到肖特基二极管的负极，肖特基二极管正极跟电容正极焊在一起（没有空间，直接将二极管插到电路板上了，利用的是原焊接电容的两个焊盘就是拆掉电容的位置）。

这是改造好的成品，次级电压11.6V（整流滤波后）。

反面。

跳线是将原灯管的另外两个接头短接（后面根据电路图再详细说）
另一个的背面。

二极管的管脚在电容下边，只好再划开一块焊盘了。

焊好整流二极管和滤波电容。

另一个也是如此。

线飞的有点高。

这个节能灯的电路图。

L是要改造的变压器，C2是拆除的电容，a、d两个接点飞线短接右下角的小电路图是要加的肖特基二极管和滤波电容。

其它什么都不用动。

谢谢！。
