校园网设计方案引言：随着信息技术的发展，校园网已经成为现代教育中不可或缺的一部分。
校园网的设计方案对于提供高效、稳定、安全的网络服务至关重要。
本文将从网络拓扑结构、网络设备选择、网络安全、网络性能、网络管理和维护等六个大点来详细阐述校园网设计方案。
正文：1. 网络拓扑结构1.1 星型拓扑结构：以核心交换机为中心，将所有终端设备连接到核心交换机上，适用于规模较小的校园网。
1.2 树状拓扑结构：通过多个分支交换机将终端设备连接到核心交换机，适用于规模较大的校园网，能够提供更好的扩展性和冗余性。
1.3 环状拓扑结构：通过多个交换机形成环状连接，适用于需要高可用性和冗余的校园网。
2. 网络设备选择2.1 核心交换机：选择高性能、高可靠性的核心交换机，支持多种协议和高速数据传输。
2.2 分支交换机：根据校园网规模和需求选择适当数量的分支交换机，支持VLAN、QoS等功能。
2.3 路由器：用于连接校园网与外部网络，选择具备高性能、高安全性的路由器。
2.4 防火墙：保护校园网免受外部攻击，选择具备入侵检测和防御功能的防火墙。
3. 网络安全3.1 认证与授权：采用802.1X认证协议，要求用户在接入网络前进行身份认证，并根据用户身份授权不同的网络访问权限。
3.2 防火墙设置：配置防火墙策略，限制非法访问和网络攻击，保护校园网的安全。
3.3 数据加密：对敏感数据进行加密传输，确保数据的机密性和完整性。
3.4 安全审计：定期对校园网进行安全审计，及时发现和解决潜在的安全问题。
4. 网络性能4.1 带宽管理：通过带宽控制和限制，合理分配网络带宽资源，确保网络性能的公平和高效。
4.2 负载均衡：配置负载均衡设备，将网络流量均匀地分配到不同的服务器上，提高网络的负载能力和响应速度。
4.3 高可用性设计：通过冗余设备和链路，确保网络的高可用性和可靠性，减少故障对网络的影响。
5. 网络管理5.1 IP地址管理：采用IP地址管理系统，对校园网中的IP地址进行统一管理和分配，避免IP冲突和混乱。
校园网综合布线设计方案一、引言随着数字化时代的发展，校园网已经成为现代学校不可或缺的基础设施之一。
校园网的综合布线设计方案对于保证网络通信质量和提升教学科研水平至关重要。
本文将结合实际情况，提出一个针对校园网的综合布线设计方案。
二、需求分析1. 布线范围：校园网综合布线需覆盖整个校园，包括教室、实验室、图书馆、办公楼等各个区域。
2. 带宽需求：校园网需要满足师生的教学、科研、办公以及其他日常活动的网络需求。
带宽应具备良好的扩展性，以应对日益增长的带宽需求。
三、设计方案1. 布线结构校园网的综合布线应采用分布式布线结构，将各个区域的布线集中到主干机房。
主干机房应位于校园中心位置，方便各个区域的布线连接。
2. 网络拓扑采用星型拓扑结构，将主干机房作为网络的核心节点，各个区域作为分支节点连接到核心节点。
这样可以使得网络布线简洁、稳定，并且易于管理和维护。
3. 布线介质针对不同区域的需求，选择适当的布线介质。
对于短距离传输和高速数据传输的场所，采用光纤作为主要的布线介质；对于一般的数据传输场所，采用双绞线作为主要的布线介质。
4. 网络设备选择选择高性能的网络设备，例如交换机、路由器等，以确保网络的传输速度和稳定性。
根据不同区域的需求，合理布置网络设备，保证网络的覆盖范围和功能完善。
5. 安全设计在校园网设计方案中，安全是重要的考虑因素之一。
采用防火墙和入侵检测系统等措施，保障校园网的安全性和数据的保密性。
6. 扩展性设计校园网需具备良好的扩展性，能够适应日益增长的带宽需求。
在布线设计中，应预留一定的冗余空间，方便后续的扩展和升级。
四、实施计划1. 需要进行详细的现场调研，了解校园网络的布线需求，包括各个区域的布线长度、布线路径、布线介质等。
2. 根据需求分析，制定详细的布线设计方案，包括网络拓扑、布线结构、布线介质、网络设备等，并进行合理的预算。
3. 寻找合适的供应商进行设备采购和布线施工，确保布线工程的质量和进度。

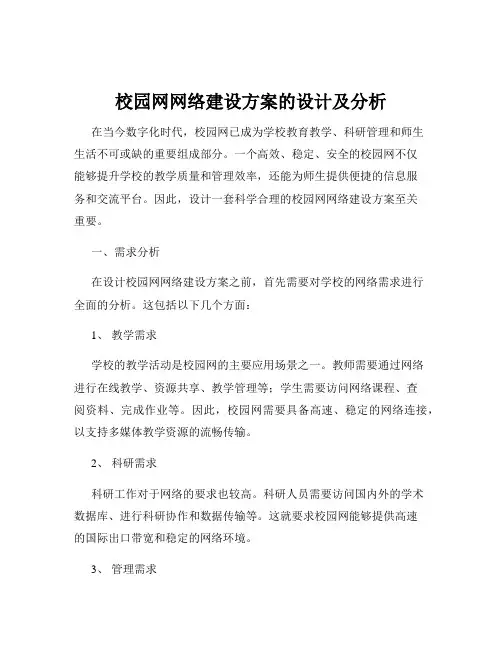

校园网网络建设方案的设计及分析在当今数字化时代，校园网已成为学校教育教学、科研管理和师生生活不可或缺的重要组成部分。
一个高效、稳定、安全的校园网不仅能够提升学校的教学质量和管理效率，还能为师生提供便捷的信息服务和交流平台。
因此，设计一套科学合理的校园网网络建设方案至关重要。
一、需求分析在设计校园网网络建设方案之前，首先需要对学校的网络需求进行全面的分析。
这包括以下几个方面：1、教学需求学校的教学活动是校园网的主要应用场景之一。
教师需要通过网络进行在线教学、资源共享、教学管理等；学生需要访问网络课程、查阅资料、完成作业等。
因此，校园网需要具备高速、稳定的网络连接，以支持多媒体教学资源的流畅传输。
2、科研需求科研工作对于网络的要求也较高。
科研人员需要访问国内外的学术数据库、进行科研协作和数据传输等。
这就要求校园网能够提供高速的国际出口带宽和稳定的网络环境。
3、管理需求学校的行政管理部门需要通过网络进行办公自动化、学籍管理、财务管理等工作。
这些系统需要在校园网内安全、稳定地运行，同时要保证数据的保密性和完整性。
4、生活需求师生在校园内的生活也离不开网络，如宿舍区的网络接入、校园一卡通系统的使用等。
因此，校园网需要覆盖学校的各个区域，为师生提供便捷的网络服务。
二、网络拓扑结构设计根据学校的规模和需求，校园网的拓扑结构可以采用星型、树型或混合型等结构。
一般来说，大型校园网多采用分层的星型结构，将网络分为核心层、汇聚层和接入层。
1、核心层核心层是校园网的骨干，负责高速数据交换和路由转发。
核心层设备应具备高性能、高可靠性和高扩展性，如高端路由器、核心交换机等。
2、汇聚层汇聚层将多个接入层设备连接到核心层，负责汇聚和转发来自接入层的流量。
汇聚层设备应具备较强的性能和一定的扩展性，如中端交换机等。
3、接入层接入层直接连接用户终端设备，如计算机、打印机、IP 电话等。
接入层设备应具备端口密度高、成本低等特点，如低端交换机等。
校园网设计方案校园网是为满足学校内师生的信息化需求而建设的局域网，作为现代教育信息化的一个重要组成部分，校园网需要满足以下几个方面的设计要求：一、网络拓扑结构设计1. 校园网整体结构应当采用星型拓扑结构。
以一个统一的核心交换机为中心，连接多个的接入交换机，从而为整个校园内的每个办公室、实验室、图书馆等提供网络资源。
2. 二层交换机部署的原则是考虑当前校园的网络需求和未来的增长。
部署时应考虑到楼层、宿舍、教学楼、实验室等不同场所之间的连接以及各个场所内部网络的连接。
3. 光纤接入网络可以作为主干网络来支持学校数据中心，以便于给学校的各种业务提供更加快速的网络服务。
二、网络设备的选用1. 首先需要选用稳定性高、运行效率高的设备，如思科、华为的交换机和路由器等品牌产品。
2. 确保设备性能和数量与校园网规模的匹配，以及所有设备应该实现监控和远程管理。
3. 网络设备应提供有足够的扩展性和容错性，以应对设备损坏和故障的情况。
4. 对于网络安全设备，应选用高性能的防火墙，支持流量控制、内容过滤、VPN、入侵检测等功能，以防止恶意攻击和网络入侵。
三、IP地址规划1. 进行IP地址分配时必须分出不同的子网，按照各个子网的需要分配IP地址。
2. IP地址规划应考虑到IP地址的资源共享、管理和维护等方面的问题，以及IP地址冲突的问题。
3. 在IP地址规划中，应根据不同的使用对象、不同的层级和不同的功能要求进行分类，使得网络管理和维护更加方便。
四、网络管理1. 网络管理系统应具有简便的操作性，方便各个系统的管理。
2. 需建立完整的网络管理制度和工作流程，确保良好的网络管理效果。
3. 远程监控技术是一种非常有效的网络监控方法，可以通过网络终端进行网路设备的实时监管，及时发现各种问题。
五、网络安全1. 首先考虑网络边缘的安全问题，如边缘设备的安全、访问控制、流量监测等。
2. 网络安全防护系统需要足够的安全性和稳定性，确保网络安全能够最大程度地得到保障。
校园网逻辑网络设计一、网络拓扑结构设计网络拓扑结构是校园网的基础和骨架，决定了网络的可扩展性和高效性。
在校园网的设计中，常见的拓扑结构有星型拓扑结构、总线型拓扑结构和树状拓扑结构。
星型拓扑结构是最常见的校园网拓扑结构，其特点是所有节点都与一个核心设备直接相连。
星型拓扑结构适用于规模较小的校园网，可以实现快速的信息传递和管理。
总线型拓扑结构是将所有节点连接到一条主干线上，节点之间相互连接。
总线型拓扑结构适用于规模较小、传输速度要求不高的校园网，但其缺点是当主干线出现故障时，整个网络将无法正常工作。
树状拓扑结构是将校园网分为多个子网，每个子网都有一个核心设备与其他节点相连。
树状拓扑结构适用于规模较大的校园网，可以实现更好的网络管理和控制。
根据学校的规模和需求，可以选择合适的拓扑结构，并结合物理网线和无线覆盖等技术手段进行实际布置和配置。
二、网络服务设计互联网接入是校园网的基础服务之一，需要提供稳定、高速的网络连接。
可采用多线接入方式，同时使用主备线路，实现网络冗余和负载均衡。
内网服务是校园网的关键服务，包括主机服务、数据库服务、邮件服务等。
需要充分考虑服务的稳定性和安全性，可以采用虚拟化技术，实现高可用性和灵活性。
网络存储是为学校提供共享存储空间，方便教职员工和学生进行文件存储和管理。
可以采用网络存储设备，同时可以设置权限和配额，保证数据的安全和隐私。
三、网络安全设计网络安全是校园网建设的核心问题，需要采取多种措施来保护网络的安全性和可靠性。
首先，需要设置防火墙，对外网和内网进行隔离和监控，防止非法入侵和信息泄露。
同时，可以采用入侵检测和入侵防御系统，及时检测和应对网络攻击。
其次，需要设置网络访问控制，对不同用户和不同设备进行权限控制和身份认证，避免未经授权的访问。
此外，需要定期进行网络安全检查和漏洞扫描，及时修复安全隐患和漏洞，保证网络的安全性和稳定性。
最后，应加强安全意识教育，提高教职员工和学生的网络安全意识，避免在使用网络时泄露个人隐私和重要信息。
校园网网络设计方案摘要：校园网作为学校网络资源的重要组成部分，在现代教育中起着重要的作用。
本文将分享一个校园网网络设计方案，旨在提供高效稳定的网络连接，满足学校师生对网络资源的需求，并保障网络安全。
第一部分：引言校园网网络在当前信息化时代扮演着至关重要的角色。
一流的网络设计方案有助于提高学校的教学效果、方便师生的学习与研究活动，并为信息化教育提供支持。
第二部分：校园网网络需求分析1. 师生的网络需求：高速稳定的网络连接、多媒体资源、在线教学与学习平台、远程交流与合作等。
2. 学校各部门的网络需求：办公自动化、信息共享与传递、数据管理与存储等。
3. 网络安全：网络安全是校园网设计中必须考虑的重要因素，确保数据的保密性、完整性和可用性。
第三部分：校园网网络设计方案1. 网络基础设施建设：- 网络设备：使用高品质的路由器、交换机、无线接入点等，保证网络连接稳定快速；- 光纤布线：使用光纤进行有线网络连接，提供更高的网络速度和稳定性；- 无线覆盖：合理规划无线接入点分布，保证校园无死角的覆盖，并提供稳定的无线信号；- 机房建设：建设高标准的机房，确保设备安全运行，提供充足的冷却和电力支持。
2. 网络管理与维护：- 网络管理系统：使用网络管理系统进行集中管理、监控网络设备，及时发现并解决网络故障，提高网络可用性；- 带宽管理：根据学校师生的网络需求合理分配带宽资源，以保证用户的网络体验；- 安全策略：设置网络安全策略，包括防火墙、入侵检测系统等，确保网络数据的安全性，并定期更新安全策略以应对新威胁。
3. 网络资源建设：- 多媒体资源：在校园网上建立集中存储的多媒体服务器，提供丰富的教育资源，包括影音资料、电子书籍等；- 在线教学与学习平台：搭建在线教学平台，提供师生在线交流、课件共享、作业提交等功能；- 远程交流与合作：搭建远程协作平台，方便师生之间的合作研究与交流。
第四部分：网络安全策略1. 身份认证：对接访用户进行身份认证，确保网络访问权限的合法性；2. 数据加密：使用加密技术对网络传输的数据进行保护，防止被黑客窃取；3. 防火墙与入侵检测系统：设置防火墙规则和入侵检测系统，有效防范网络攻击；4. 定期漏洞扫描与修补：定期对网络设备进行漏洞扫描，并及时修补以提高网络安全性；5. 员工教育培训：对校园网网络安全进行教育培训，提高员工的网络安全意识。

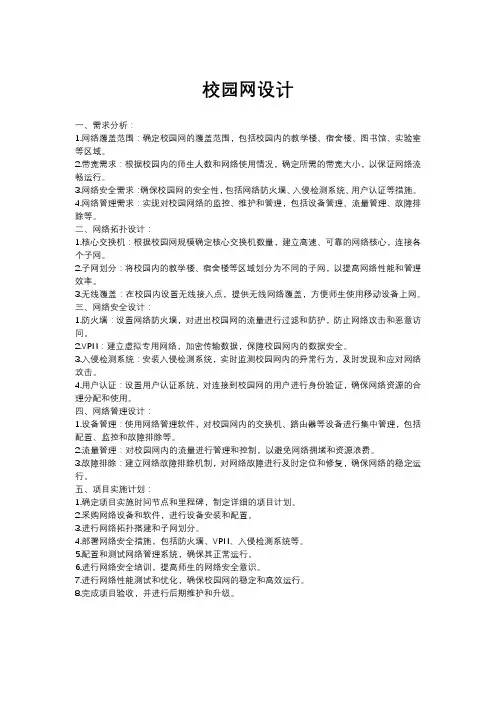

校园网设计一、需求分析：1.网络覆盖范围：确定校园网的覆盖范围，包括校园内的教学楼、宿舍楼、图书馆、实验室等区域。
2.带宽需求：根据校园内的师生人数和网络使用情况，确定所需的带宽大小，以保证网络流畅运行。
3.网络安全需求：确保校园网的安全性，包括网络防火墙、入侵检测系统、用户认证等措施。
4.网络管理需求：实现对校园网络的监控、维护和管理，包括设备管理、流量管理、故障排除等。
二、网络拓扑设计：1.核心交换机：根据校园网规模确定核心交换机数量，建立高速、可靠的网络核心，连接各个子网。
2.子网划分：将校园内的教学楼、宿舍楼等区域划分为不同的子网，以提高网络性能和管理效率。
3.无线覆盖：在校园内设置无线接入点，提供无线网络覆盖，方便师生使用移动设备上网。
三、网络安全设计：1.防火墙：设置网络防火墙，对进出校园网的流量进行过滤和防护，防止网络攻击和恶意访问。
2.VPN：建立虚拟专用网络，加密传输数据，保障校园网内的数据安全。
3.入侵检测系统：安装入侵检测系统，实时监测校园网内的异常行为，及时发现和应对网络攻击。
4.用户认证：设置用户认证系统，对连接到校园网的用户进行身份验证，确保网络资源的合理分配和使用。
四、网络管理设计：1.设备管理：使用网络管理软件，对校园网内的交换机、路由器等设备进行集中管理，包括配置、监控和故障排除等。
2.流量管理：对校园网内的流量进行管理和控制，以避免网络拥堵和资源浪费。
3.故障排除：建立网络故障排除机制，对网络故障进行及时定位和修复，确保网络的稳定运行。
五、项目实施计划：1.确定项目实施时间节点和里程碑，制定详细的项目计划。
2.采购网络设备和软件，进行设备安装和配置。
3.进行网络拓扑搭建和子网划分。
4.部署网络安全措施，包括防火墙、VPN、入侵检测系统等。
5.配置和测试网络管理系统，确保其正常运行。
6.进行网络安全培训，提高师生的网络安全意识。
7.进行网络性能测试和优化，确保校园网的稳定和高效运行。
校园网综合布线系统设计方案一、需求分析1.校园网规模：校园网规模包括校园范围、楼宇数量、用户数量等。
2.校园网络需求：包括宽带接入、网络扩展、多媒体支持等。
3.应用需求：包括教学、科研、办公及其他特定应用等。
4.安全需求：包括数据安全、网络安全、设备安全等。
二、系统设计1.网络拓扑结构设计：根据校园规模和需求分析，选择合适的网络拓扑结构，如星型、环形、树型等。
2.布线路径设计：根据建筑物的结构和网络需求，设计合理的布线路径，尽量减少路径长度和布线难度。
3.设备选择：选择符合需求的网络设备，包括交换机、路由器、光纤模块、无线接入设备等。
4.布线设计：根据需求和设备选择，设计合理的布线方案，包括光缆布线、铜缆布线等。
5.安全设计：设计网络安全方案，包括防火墙、入侵检测系统、数据加密等。
6.配线架设计：根据布线需求和设备选择，设计合适的配线架，包括机架式和墙壁式配线架。
7.机房设计：设计合理的机房布局，包括电源、空调、机柜、地板等。
三、实施方案1.项目计划：根据设计方案，制定详细的项目计划，包括开工时间、工期、资源调配等。
2.施工队伍：组建专业的施工队伍，包括项目经理、布线工人、测试人员等。
3.材料采购：根据设计方案和项目计划，采购合适的网络设备、布线材料等。
4.现场施工：按照设计方案和项目计划，在现场进行布线、设备安装等工作。
5.测试调试：在布线完毕后，进行测试调试工作，确保网络运行正常。
6.培训：对相关人员进行培训，包括网络维护、故障排除等。
四、运维管理1.网络监控：安装网络监控系统，实时监测网络运行状态，及时发现和解决问题。
2.设备维护：定期对设备进行维护保养，包括清洁、检修、升级等。
3.故障排除：对网络故障进行及时排除，恢复网络正常运行。
4.变更管理：记录网络变更情况，保证网络变更的可追溯性。
5.性能优化：对网络性能进行优化，提升网络传输速度和稳定性。
6.准入控制：实施合理的准入控制策略，保证网络安全。

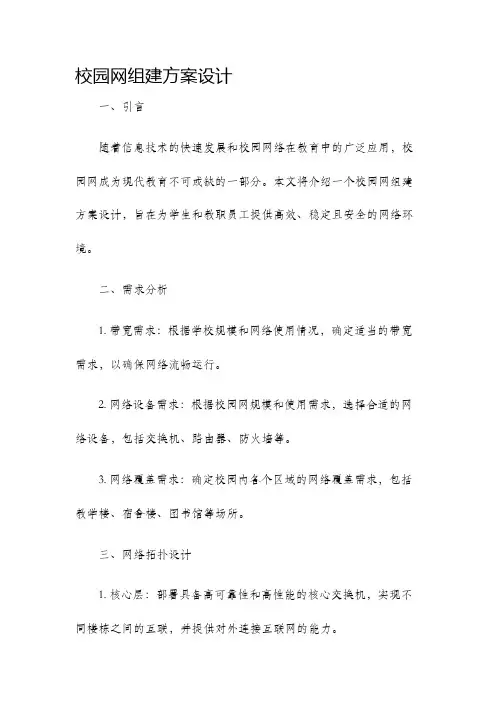

校园网组建方案设计一、引言随着信息技术的快速发展和校园网络在教育中的广泛应用，校园网成为现代教育不可或缺的一部分。
本文将介绍一个校园网组建方案设计，旨在为学生和教职员工提供高效、稳定且安全的网络环境。
二、需求分析1. 带宽需求：根据学校规模和网络使用情况，确定适当的带宽需求，以确保网络流畅运行。
2. 网络设备需求：根据校园网规模和使用需求，选择合适的网络设备，包括交换机、路由器、防火墙等。
3. 网络覆盖需求：确定校园内各个区域的网络覆盖需求，包括教学楼、宿舍楼、图书馆等场所。
三、网络拓扑设计1. 核心层：部署具备高可靠性和高性能的核心交换机，实现不同楼栋之间的互联，并提供对外连接互联网的能力。
2. 汇聚层：通过汇聚交换机实现对核心交换机的连接，负责汇集校内各个楼栋的数据流量。
3. 接入层：每个楼栋配备一个接入交换机，连接教室、办公室、宿舍等区域，提供网络接入服务。
四、网络安全设计1. 防火墙配置：在核心层和汇聚层交换机之间配置防火墙，对进入和离开校园网的流量进行安全检查和过滤。
2. 身份认证：为校园网用户提供身份认证接口，以确保网络访问的安全性。
3. 数据加密：通过使用VPN技术，加密敏感信息的传输，保护用户隐私和数据安全。
五、无线网络设计1. 无线AP布置：根据需要，在教学楼、图书馆等区域布置无线AP，实现无线网络覆盖。
2. VLAN划分：通过VLAN技术，将无线用户和有线用户隔离开来，提高网络的安全性和稳定性。
3. 无线安全配置：使用WPA2身份认证和802.1X认证技术，保护无线网络的安全性。
六、网络管理与维护1. 网络监控：通过网络管理系统实时监控校园网的运行状态、带宽使用情况等，及时发现和解决问题。
2. 定期巡检：定期对校园网设备进行巡检，确保设备正常运行，并进行必要的维修和更新。
3. 应急处理：建立紧急联系人和应急预案，在遇到网络故障或安全事件时能够迅速响应和处理。
七、总结校园网组建方案的设计涉及到多个方面，包括网络拓扑、网络安全、无线网络设计等。

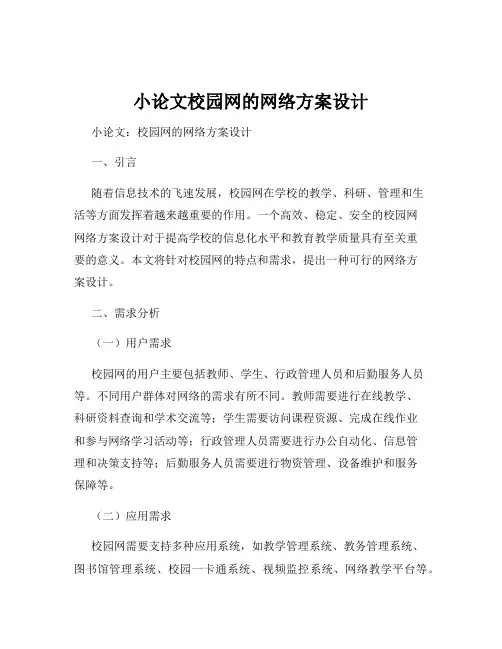

小论文校园网的网络方案设计小论文：校园网的网络方案设计一、引言随着信息技术的飞速发展，校园网在学校的教学、科研、管理和生活等方面发挥着越来越重要的作用。
一个高效、稳定、安全的校园网网络方案设计对于提高学校的信息化水平和教育教学质量具有至关重要的意义。
本文将针对校园网的特点和需求，提出一种可行的网络方案设计。
二、需求分析（一）用户需求校园网的用户主要包括教师、学生、行政管理人员和后勤服务人员等。
不同用户群体对网络的需求有所不同。
教师需要进行在线教学、科研资料查询和学术交流等；学生需要访问课程资源、完成在线作业和参与网络学习活动等；行政管理人员需要进行办公自动化、信息管理和决策支持等；后勤服务人员需要进行物资管理、设备维护和服务保障等。
（二）应用需求校园网需要支持多种应用系统，如教学管理系统、教务管理系统、图书馆管理系统、校园一卡通系统、视频监控系统、网络教学平台等。
这些应用系统对网络的带宽、延迟、可靠性和安全性等方面都有不同的要求。
（三）安全需求校园网需要保障网络的安全性，防止网络攻击、病毒感染、数据泄露等安全事件的发生。
同时，需要对不同用户群体进行访问控制，确保网络资源的合理使用和信息的安全传输。
（四）管理需求校园网需要具备便捷的网络管理功能，能够对网络设备、用户账户、网络流量等进行有效的管理和监控。
同时，需要提供灵活的网络配置和扩展能力，以适应学校未来的发展需求。
三、网络拓扑结构设计（一）核心层设计核心层是校园网的骨干网络，负责高速数据传输和路由转发。
核心层采用高性能的多层交换机，如华为S12700 系列交换机，具备高带宽、低延迟和高可靠性等特点。
核心层交换机之间通过万兆以太网链路进行互联，形成一个高速的核心网络。
（二）汇聚层设计汇聚层位于核心层和接入层之间，负责将多个接入层交换机的数据进行汇聚和转发。
汇聚层采用中端的多层交换机，如华为 S5700 系列交换机，具备较高的性能和扩展性。
汇聚层交换机通过千兆以太网链路与核心层交换机相连，通过百兆以太网链路与接入层交换机相连。
校园网设计方案一、概述校园网是指为满足学校内师生员工的网络需求而建立的局域网，旨在提供高速稳定的网络连接和丰富的网络服务。
本文将详细介绍校园网设计方案，包括网络拓扑结构、硬件设备选择、网络安全策略以及网络服务等方面。
二、网络拓扑结构设计1. 校园网整体拓扑结构校园网采用三层结构，包括核心层、汇聚层和接入层。
核心层负责数据传输和路由转发，汇聚层负责连接核心层和接入层，接入层提供用户接入端口。
2. 核心层设计核心层使用高性能交换机，具备大容量、高可靠性和高可扩展性。
采用冗余设计，确保网络的可靠性和稳定性。
3. 汇聚层设计汇聚层使用多层交换机，连接核心层和接入层。
提供VLAN划分、路由转发和流量控制等功能。
4. 接入层设计接入层使用交换机，为用户提供接入端口。
采用802.1X认证技术，确保网络安全。
三、硬件设备选择1. 核心层交换机选择具备高性能、高可靠性和高可扩展性的交换机，如思科Catalyst系列交换机。
2. 汇聚层交换机选择具备多层交换功能和良好路由性能的交换机，如华为S系列交换机。
3. 接入层交换机选择具备802.1X认证功能和良好可靠性的交换机，如华三S系列交换机。
四、网络安全策略1. 访问控制实施基于角色的访问控制策略，限制不同用户的访问权限。
通过用户认证和授权机制，确保惟独合法用户可以访问网络资源。
2. 防火墙部署防火墙设备，对网络流量进行监控和过滤，防止未经授权的访问和恶意攻击。
3. 数据加密使用虚拟专用网络（VPN）等加密技术，保护数据在传输过程中的安全性，防止数据被窃取或者篡改。
4. 安全审计建立安全审计系统，定期对网络设备和用户行为进行审计，及时发现和处理安全事件。
五、网络服务1. 互联网接入提供高速稳定的互联网接入服务，满足用户对互联网的需求。
2. 无线网络覆盖在校园范围内建立无线网络覆盖，提供便捷的无线上网服务。
3. 学术资源共享建立学术资源共享平台，为师生提供学术文献、教学视频等资源的在线访问和下载。
校园网的设计规划一、引言校园网的设计规划是为了满足学校师生的网络需求，提供高速稳定的网络连接，促进信息交流和学习资源共享。
本文将详细介绍校园网的设计规划，包括网络拓扑结构、网络设备选型、网络安全策略等方面的内容。
二、网络拓扑结构1. 校园网的整体结构校园网采用分布式结构，将校园内的各个建造物连接起来，形成一个统一的网络。
主干网络采用星型拓扑结构，各个建造物通过光纤或者无线网络与主干网络相连。
2. 子网划分根据校园内不同的功能区域和用户群体的需求，将校园网划分为多个子网。
例如，教学楼、图书馆、学生宿舍等可以划分为不同的子网，以提高网络性能和管理效率。
三、网络设备选型1. 路由器校园网的核心设备是路由器，用于实现不同子网之间的通信和数据转发。
选择性能强大、可靠稳定的企业级路由器，以满足大量用户同时访问的需求。
2. 交换机在每一个建造物内部，使用交换机连接各个终端设备，提供高速的内部数据传输。
选择支持大带宽、具备多个端口的交换机，以满足建造物内部网络的需求。
3. 无线接入点为了提供无线网络覆盖，选择高性能的无线接入点，覆盖每一个建造物内的教室、图书馆、学生宿舍等区域。
同时，采用无线控制器进行统一管理，提供稳定的无线网络连接。
四、网络安全策略1. 防火墙在校园网的入口处设置防火墙，对外部网络进行访问控制和流量过滤，保护校园网的安全。
选择能够提供高性能、多功能的防火墙设备，以应对各种网络攻击和威胁。
2. VPN为了保证师生在校外能够安全访问校园网资源，建立虚拟专用网络（VPN）隧道，加密数据传输，防止数据泄露和非法访问。
3. 认证与授权采用统一的身份认证系统，对接教务系统和学生信息系统，实现师生的身份认证和授权管理。
确保惟独合法用户才干访问校园网资源，提高网络安全性。
五、性能优化与监控1. 带宽管理根据校园网的实际带宽需求，进行带宽管理和优化。
设置带宽限制策略，合理分配带宽资源，避免网络拥堵和性能下降。
2. 流量监控通过网络流量监控系统，实时监测校园网的流量情况，及时发现异常流量和网络故障，并采取相应的措施进行处理，保证网络的稳定性和可靠性。
校园网设计方案为了设计一个高效、稳定、安全的校园网，以下是一个基本的设计方案。
一、需求分析1.带宽需求：学生和教职工会使用网络进行网上学习、娱乐等活动，因此需要足够大的带宽满足他们的需求。
2.连接数需求：由于学生和教职工人数较多，因此需要一个具有高连接数的校园网。
3.网络覆盖范围和拓扑结构：需要将校园内的教学楼、办公楼、学生宿舍等地点全面覆盖。
4.网络安全需求：校园网需要在保证高效性的同时，保证用户的信息安全。
二、基础设施建设1.网络带宽：校园网总带宽需求应根据学生和教职工的使用情况进行估算。
一般情况下，大学设置总带宽为10Gbps。
2.网络设备：校园网的设备包括路由器、交换机、防火墙等主设备。
建议选择千兆交换机，同时配备一台高效的防火墙，保证网络安全。
3.网络拓扑：经典的校园网拓扑结构是三层结构，包括核心层、汇聚层和接入层。
核心层与汇聚层使用十字结构连接，接入层与汇聚层使用星形或者环形连接。
不过随着技术的发展，已经出现了多层结构、流线型结构等各种校园网结构。
需要根据校园网规模和使用情况进行选择。
4.网站策略：建议使用策略路由控制、OSPF协议等，进行负载均衡和网络监管，同时要建立拥塞控制策略。
三、网络管理1. IP地址规划：为了有效地管理校园网IP地址，可以采用子网划分法。
可以建立多个子网，每个子网可以拥有自己的IP地址规划。
2.网络监管：建议采用网络监管工具对校园网进行监管，包括流量监控、用户管理、设备管理等等。
网络管理员需要定期进行网络更改、审核、维护等操作。
3.网络安全：网络管理还包括网络安全方面的维护。
建议采用防火墙、入侵检测等方案加强网络安全。
四、安全性与可靠性1.安全性：为了保证校园网的安全，需要设立相应的安全策略。
建议采用防火墙、入侵检测等技术进行数据包过滤和网络扫描，同时对重要文件和数据进行备份。
2.可靠性：为确保校园网24小时开放，建议采用冗余结构、备份等方法，保证网络的稳定性和可靠性。
校园网组网方案设计一、引言现代校园生活离不开网络，校园网的稳定、高效性对于学校来说至关重要。
为此，我们设计了一套校园网组网方案，旨在满足学校对网络的需求，并提供良好的上网体验。
二、总体设计思路我们的校园网组网方案采用分层结构，将整个学校分为核心区、教学区和宿舍区，并为每个区域设置相应的网络设备和连接方式。
1. 核心区核心区是整个校园网的中心，负责处理大量的数据传输和网络管理。
我们将在核心区建立一台强大的核心交换机，用于连接所有其他区域的交换机。
核心交换机还负责连接学校的广域网，以便与外界进行数据交换和通信。
2. 教学区教学区是学校进行教学和研究活动的重要地区，需要稳定的网络连接和高速的网络速度。
我们将在教学楼的每一栋建议一台二层交换机，将各楼层的局域网连接到核心交换机。
此外，每个教室和实验室也会安装一台小型交换机，为师生提供稳定的有线网络。
3. 宿舍区宿舍区是学生休息和学习的场所，我们也需要为学生提供良好的网络环境。
在宿舍楼的每一栋我们将安装一台二层交换机，将各楼层的局域网连接到核心交换机。
此外，每个宿舍房间都会提供无线网络覆盖，以满足学生的上网需求。
三、详细设计方案1. 核心区设计方案在核心区设置一台高性能的核心交换机，具备多个光纤端口和千兆以太网端口，以满足大量数据的传输需求。
核心交换机还需配置冗余电源和备份链路，以提高可靠性和容灾能力。
2. 教学区设计方案每栋教学楼设置一台二层交换机，通过光纤与核心交换机相连，为教学楼内的局域网提供稳定的网络连接。
教室和实验室内的交换机需要支持PoE功能，以供给网络摄像头、无线AP等设备供电。
教学区还需要安装UPS供电设备，以保证网络的持续稳定运行。
3. 宿舍区设计方案每栋宿舍楼设置一台二层交换机，通过光纤与核心交换机相连，为宿舍楼内的局域网提供稳定的网络连接。
宿舍房间提供无线网络覆盖，需在每一层设置若干无线AP，以提供良好的无线信号覆盖。
四、安全与管理策略1. 接入认证为了保证网络的安全性，我们可以采用802.1X认证方式，要求用户在接入网络时进行认证，以防止未经授权的设备接入网络。
校园网设计方案
目录：
1. 校园网设计方案
1.1 设计目的
1.1.1 提高网络稳定性
1.1.2 提升网络速度
1.2 设计内容
1.2.1 更新硬件设备
1.2.2 优化网络拓扑结构
校园网设计方案旨在改善校园网络的稳定性和速度，以满足师生日益增长的网络需求。
首先，为了提高网络稳定性，可以通过更新校园网的硬件设备，如交换机、路由器等，确保设备运行在最新版本，并及时进行软件升级和系统优化，以减少网络故障和中断的发生。
同时，建立定期巡检制度，及时排查和解决网络问题，确保网络运行平稳。
其次，为了提升网络速度，可以优化校园网的拓扑结构，合理规划设备布局和连接方式，减少网络拥堵和传输延迟。
可以根据不同区域和楼层的网络需求，进行分段设置和配置，提高网络流畅性和传输效率。
另外，引入智能路由器和带宽控制器，对网络流量进行调度和分配，保障重要数据传输的优先级，提高用户体验。
综上所述，校园网设计方案的实施可以有效提高校园网络的稳定性和速度，为师生提供更加便捷高效的网络服务，推动校园信息化建设向前发展。
校园网网络设计方案校园网网络设计方案1. 引言随着信息技术的迅猛发展和校园网络在教育、科研与管理中的重要性越来越突出，设计一套高效可靠的校园网网络方案变得尤为重要。
本文将针对校园网的网络设计方案进行详细说明，旨在提供一个稳定、高速、可扩展的校园网环境。
2. 网络拓扑设计在校园网网络拓扑设计中，我们采用分层结构，将整个校园网络划分为核心层、汇聚层和接入层。
2.1 核心层核心层作为校园网的主干，承担着交换大量的数据流量和提供高可靠性的服务。
我们建议在核心层采用冗余设备，如冗余的交换机和防火墙，以保证网络的高可用性和安全性。
2.2 汇聚层汇聚层是将接入层交换机和核心层交换机连接起来的桥梁，负责聚合接入层的流量、筛选、数据包处理等功能。
在汇聚层，我们建议采用具备高速转发能力的三层交换机，以满足大量数据流量的需求。
2.3 接入层接入层为校园网的用户提供接入到校园网的接口，负责将用户数据封装成数据包传输到汇聚层。
在接入层，我们采用分布式接入交换机的形式，以充分利用多个接入交换机的处理能力，并提供冗余设备以确保网络的可用性。
3. IP地址规划在校园网网络设计方案中，合理的IP地址规划对于网络的管理和调配非常重要。
我们建议采用私有IP地址范围作为校园网内部的IP 地址段，并根据校园网络的规模和拓扑结构进行划分。
校园网可划分为多个子网，每个子网对应一个楼栋或功能区域。
在每个子网中，可以进一步划分不同楼层或不同功能区域的IP地址段。
通过这种方式，可以更好地管理和控制网络中的IP资源。
4. 网络安全设计网络安全在校园网的设计中占据重要地位。
为了保障校园网的稳定性和安全性，我们需要采取一系列安全措施。
4.1 防火墙在核心层和汇聚层都设置防火墙来隔离内网和外网之间的流量，对传入和传出的数据进行筛选和防护，以确保网络的安全性。
4.2 VPN虚拟专用网络（VPN）技术可以提供加密的通信通道，使校园网内部的通信更加安全可靠。
我们建议在校园网的核心层和汇聚层配置VPN服务器，以便校园网用户可以远程访问校园网资源。
计算机学院课程设计专业：课程名称：计算机网络课题名称: 大型校园网络规划与设计教师:学号: 姓名:时间：年月日1、场景某所大学，有4个校区，每个校区都有办公区、教学区、教师园区、学生公寓。
其中，中心校区有4000个接入点，其他校区每个区都有2000个左右的接入点。
在中心校区建立网络管理中心，其他校区与中心校区相连，并通过中心校区的出口访问外网。
网络中心提供web服务、DNS 服务、DHCP服务等，web服务器、DNS服务器要求外部网络也能访问。
（中心校区图书馆建立无线网络，采用DHCP为无线网络分配IP地址。
）学校目前只获得了一个C类地址：200.1.1.0。
2、要求：（1）编写课程设计文档，文档中包含需求分析（用户需求、功能需求、设备需求、设备选型、设备位置）、网络规划与实现技术（三层交换、路由技术、NAT技术、IP地址规划、网络设备命名规划、路由规划）、网络设计（拓扑设计、网络配置）、总结。
（2）采用packet tracker软件完成拓扑设计。
（3）采用packet tracker软件实现网络配置。
（4）上交课程设计文档和packet tracker网络实现文件。
大型校园网络规划与设计一、需求分析用户需求：4个校区，每个校区都有办公区、教学区、教师园区、学生公寓。
其中，中心校区有4000个接入点，其他校区每个区都有2000个左右的接入点功能需求：在中心校区建立网络管理中心，其他校区与中心校区相连，并通过中心校区的出口访问外网。
网络中心提供web服务、DNS服务、DHCP服务等，web服务器、DNS 服务器要求外部网络也能访问。
设备需求：二层交换机，三层交换机，路由器，集线器，无限路由器、交换机，网卡设备选型：网络连接设备设备选型：1．核心层设备选型：核心层是整个内部网络高速交换中枢，对整个网络的连通性和网络的性能起到至关重要的作用。
核心网络层网络设备的选择上需要保证未来的网络应该具有如下特性：可靠性，高效性，冗余性，容错性，可管理型，适应性和低延时性等。
故可用万兆核心交换机作为整个校园网核心层的交换机。
2．汇聚层设备选型：汇聚层应具有实施策略，安全，工作组计入，虚拟局域网之间的路由，源地址或目的地址过滤等多种功能。
考虑到校园网内本地应用复杂，流量大，可采用全千兆三层交换机，可支持多个千兆端口，具有48Gb/s以上的背板带宽，二，三层包转发率达到18Mpps以上，支持冗余电源接口。
3..接入层设备选型：接入层向本地网段提供工作站接入，是桌面设备的汇聚点。
由于校园需求量大，可选用多个级连的hub或堆叠的二层LAN交换机，构成一个独立的局域子网，在分布层为各个子网间建立路由。
服务器设备选型：1．主域服务器：主域服务器是整个网络域控制器，作为网络用户登录服务器，保存有全院网络用户信息。
2．web和ftp服务器：该服务器为网络用户提供信息浏览和文件下载。
该服务器需要有较大的硬盘和内存空间，要有较快的网络响应。
这两个逻辑服务器各异设置在一太物理服务器上。
3.DNS和DHCP服务器：由于网络用户过多，可设置DHCP服务器，以减少地址维护工作和防止地址冲突的发生。
这两个服务器可设置在一台物理服务器中。
设备位置:设备应放在一个通风良好，防外界电磁干扰条件的环境中。
二、实现技术三层交换：出于安全和管理方便的考虑，主要是为了减少广播风暴的危害，必须把大型局域网按功能或地域等因数划分成一个个小的局域网，因此将各校区的教学区，教师园区，学生公寓，办公区划分到vlan1，vlan2，vlan3，vlan4中pc4/8/12/0 教学区pc5/9/13/1 教师园区pc6/10/14/2 学生公寓pc7/11/15/3 办公区路由技术：三层交换机之间采用rip version2路由技术实现通信vlan虚拟局域网采用rip version2路由技术实现通信外网连接采用静态路由实现通信DHCP代理：在需要使用DHCP自动分配IP地址的网络中，在与之相连的路由器中使用DHCP代理。
当接入网络的主机请求地址分配时，通过路由器自动转向DHCP服务器获取IP地址。
网络设备命名规划东校区（中心校区）三层交换机hostname：dongqu西校区三层交换机hostname：xiqu南校区三层交换机hostname：nanqu北校区三层交换机hostname：beiqu连接外网的路由器hostname：xianningcollegeNAT技术NAT是指将网络地址从一个地址空间转换为另一个地址空间的行为。
NAT将网络划分为内部网络（inside）和外部网络（outside）两部分。
局域网主机利用NAT访问网络时，是将局域网内部的本地地址转换为了全局地址（因特网合法ip地址）后转发数据包。
现规划教师园区,教学区，办公区及学生公寓通过.Nat技术连接外网三、网络规划IP地址规划：西校区：PC4 192.168.4.2 PC5 192.168.5.2 PC6 192.168.6.2 PC7 192.168.7.2S0 192.168.7.3南校区：PC8 192.168.8.2 PC9 192.168.9.2 PC10 192.168.10.2 PC11 192.168.11.2 S4 192.168.11.3东校区(中心校区)：PC12 192.168.12.2 PC13 192.168.13.2 PC14 192.168.14.2 PC15 192.168.15.2 S2 192.168.15.3北校区：PC0 192.168.16.2 PC1 192.168.1.2 PC2 192.168.2.2 PC3 192.168.3.2S5 192.168.3网络中心：s6 192.168.19.2 s7 192.168.19.3图书馆无限：Router0F0/0 192.168.22.2 F0/1 192.168.23.1 xianningcollege: f0/0 192.168.21.1 s0/0 200.1.1.1外网router4s0/0 200.1.1.2f0/0 200.1.2.1pc20 200.1.2.2s1 200.1.2.3交换机接口xiqu:f0/1 192.168.4.1 f0/2 192.168.5.1f0/3 192.168.6.1 f0/4 192.168.7.1 f0/5 192.168.17.2 nanqu:f0/1 192.168.8.1 f0/2 192.168.9.1 f0/3 192.168.10.1 f0/4 192.168.11.1 f0/5 192.168.18.2 dongqu:f0/1 192.168.12.1 f0/2 192.168.13.1 f0/3 192.168.14.1 f0/4 192.168.15.1 f0/5 192.168.17.1 f0/6 192.168.18.1 f0/7 192.168.19.1 f0/8 192.168.22.1 f0/9 192.168.20.1 f0/11 192.168.21.2 beiqu:f0/1 192.168.16.1 f0/2 192.168.1.1 f0/3 192.168.2.1 f0/4 192.168.3.1 f0/5 192.168.20.2三、网络拓扑图四、网络设计（配置）VTP及VLAN划分东区（中心）dongqu配置Switch#config tSwitch(config)#hostname dongqudongqu(config)#int range f0/1-4dongqu(config-if-range)#switchport mode trunk dongqu(config-if-range)#enddongqu#vlan databasedongqu(vlan)#vtp domain 123dongqu(vlan)#vtp password 123dongqu(vlan)#vlan 10dongqu(vlan)#vlan 20dongqu(vlan)#vlan 30dongqu(vlan)#vlan 40Switch12配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 123Switch(vlan)#vtp password 123Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 10Switch13配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 123Switch(vlan)#vtp password 123Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 20Switch14配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 123Switch(vlan)#vtp password 123Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 30Switch15配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 123Switch(vlan)#vtp password 123Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 40西区xiqu配置Switch#config tSwitch(config)#hostname xiquxiqu(config)#int range f0/1-4xiqu(config-if-range)#switchport mode trunk xiqu(config-if-range)#endxiqu#vlan databasexiqu(vlan)#vtp domain 234xiqu(vlan)#vtp password 234xiqu(vlan)#vlan 10xiqu(vlan)#vlan 20xiqu(vlan)#vlan 30xiqu(vlan)#vlan 40Switch4配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 234Switch(vlan)#vtp password 234Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 10Switch5配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 234Switch(vlan)#vtp password 234Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 20Switch6配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 234Switch(vlan)#vtp password 234Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 30Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 234Switch(vlan)#vtp password 234Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 40南区nanqu配置Switch#enSwitch#config tSwitch#hostname nanqunanqu(config)#int range f0/1-4nanqu(config-if-range)#switchport mode trunk nanqu(config-if-range)#endnanqu#vlan databasenanqu(vlan)#vtp domain 345nanqu(vlan)#vtp password 345nanqu(vlan)#vlan 10nanqu(vlan)#vlan 20nanqu(vlan)#vlan 30nanqu(vlan)#vlan 40Switch8配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 345Switch(vlan)#vtp password 345Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 10Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 345Switch(vlan)#vtp password 345Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 20Switch10配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 345Switch(vlan)#vtp password 345Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 30Switch11配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 345Switch(vlan)#vtp password 345Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 40 北区beiqu配置Switch#config tSwitch#hostname beiqubeiqu(config)#int range f0/1-4beiqu(config-if-range)#switchport mode trunk beiqu(config-if-range)#endbeiqu#vlan databasebeiqu(vlan)#vtp domain 456beiqu(vlan)#vtp password 456beiqu(vlan)#vlan 10beiqu(vlan)#vlan 20beiqu(vlan)#vlan 30beiqu(vlan)#vlan 40Switch0配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 456Switch(vlan)#vtp password 456Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 10Switch1配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 456Switch(vlan)#vtp password 456Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 20Switch2配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 456Switch(vlan)#vtp password 456Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 30Switch3配置：Switch#config tSwitch(config)#int f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#endSwitch#vlan databaseSwitch(vlan)#vtp domain 456Switch(vlan)#vtp password 456Switch(vlan)#vtp clientSwitch(vlan)#exitSwitch#config tSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 40在三层交换机上配置svi实现VLAN间的路由西区xiqu(config)#int vlan 10xiqu(config-if)#ip address 192.168.4.1 255.255.255.0 xiqu(config-if)#no shutxiqu(config-if)exitxiqu(config)#int vlan 20xiqu(config-if)#ip address 192.168.5.1 255.255.255.0 xiqu(config-if)#no shutxiqu(config-if)exitxiqu(config)#int vlan 30xiqu(config-if)#ip address 192.168.6.1 255.255.255.0 xiqu(config-if)#no shutxiqu(config-if)exitxiqu(config)#int vlan 40xiqu(config-if)#ip address 192.168.7.1 255.255.255.0 xiqu(config-if)#no shutxiqu(config-if)exit南区nanqu(config)#int vlan 10nanqu(config-if)#ip address 192.168.8.1 255.255.255.0 nanqu(config-if)#no shutnanqu(config-if)exitnanqu(config)#int vlan 20nanqu(config-if)#ip address 192.168.9.1 255.255.255.0 nanqu(config-if)#no shutnanqu(config-if)exitnanqu(config)#int vlan 30nanqu(config-if)#ip address 192.168.10.1 255.255.255.0 nanqu(config-if)#no shutnanqu(config-if)exitnanqu(config)#int vlan 40nanqu(config-if)#ip address 192.168.11.1 255.255.255.0 nanqu(config-if)#no shutnanqu(config-if)exit东区dongqu(config)#int vlan 10dongqu(config-if)#ip address 192.168.12.1 255.255.255.0 dongqu(config-if)#no shutdongqu(config-if)exitdongqu(config)#int vlan 20dongqu(config-if)#ip address 192.168.13.1 255.255.255.0 dongqu(config-if)#no shutdongqu(config-if)exitdongqu(config)#int vlan 30dongqu(config-if)#ip address 192.168.14.1 255.255.255.0 dongqu(config-if)#no shutdongqu(config-if)exitdongqu(config)#int vlan 40dongqu(config-if)#ip address 192.168.15.1 255.255.255.0 dongqu(config-if)#no shutdongqu(config-if)exit北区beiqu(config)#int vlan 10beiqu(config-if)#ip address 192.168.16.1 255.255.255.0 beiqu(config-if)#no shutbeiqu(config-if)exitbeiqu(config)#int vlan 20beiqu(config-if)#ip address 192.168.1.1 255.255.255.0 beiqu(config-if)#no shutbeiqu(config-if)exitbeiqu(config)#int vlan 30beiqu(config-if)#ip address 192.168.2.1 255.255.255.0beiqu(config-if)exitbeiqu(config)#int vlan 40beiqu(config-if)#ip address 192.168.3.1 255.255.255.0beiqu(config-if)#no shutbeiqu(config-if)exit运用rip version2路由协议，在校园网内实现全网路由互通图书馆Router0router(config)#int f0/0router (config-if)#no shutrouter (config-if)#ip address 192.168.22.1 255.255.255.0router (config-if)#int f0/1router (config-if)#no shutrouter (config-if)#ip address 192.168.23.1 255.255.255.0router (config-if)#exitrouter (config )#router riprouter (config-router)#version 2router (config-router)#network 192.168.22.0router (config-router)#network 192.168.23.0西区xiqu(config)#int f0/5xiqu(config-if)#no switchportxiqu(config-if)#ip address 192.168.17.2 255.255.255.0xiqu(config-if)#no shutxiqu(config-if)#endxiqu(config)#router ripxiqu(config-router)#version 2xiqu(config-router)#network 192.168.17.1南区nanqu(config)#int f0/5nanqu(config-if)#no switchportnanqu(config-if)#ip address 192.168.18.2 255.255.255.0 nanqu(config-if)#no shutnanqu(config-if)#endnanqu(config)#router ripnanqu(config-router)#version 2nanqu(config-router)#network 192.168.18.1北区beiqu(config-if)#no switchportbeiqu(config-if)#ip address 192.168.20.2 255.255.255.0 beiqu(config-if)#no shutbeiqu(config-if)#endbeiqu(config)#router ripbeiqu(config-router)#version 2beiqu(config-router)#network 192.168.20.1东区dongqu(config)#int f0/9dongqu(config-if)#no switchportdongqu(config-if)#ip address 192.168.20.1 255.255.255.0 dongqu(config-if)#no shutdongqu(config-if)#enddongqu(config)#int f0/6dongqu(config-if)#no switchportdongqu(config-if)#ip address 192.168.18.1 255.255.255.0 dongqu(config-if)#no shutdongqu(config-if)#enddongqu(config)#int f0/5dongqu(config-if)#no switchportdongqu(config-if)#ip address 192.168.17.1 255.255.255.0 dongqu(config-if)#no shutdongqu(config-if)#enddongqu(config)#int f0/11dongqu(config-if)#no switchportdongqu(config-if)#ip address 192.168.21.2 255.255.255.0 dongqu(config-if)#no shutdongqu(config-if)#enddongqu(config)#router ripdongqu(config-router)#version 2dongqu(config-router)#network 192.168.20.0dongqu(config-router)#network 192.168.17.0dongqu(config-router)#network 192.168.18.0dongqu(config-router)#network 192.168.21.0dongqu(config-router)#network 192.168.22.0dongqu(config-router)#network 192.168.19.0虚拟局域网之间rip version2西区xiqu(config)#router ripxiqu(config-router)#version 2xiqu(config-router)#network 192.168.4.0xiqu(config-router)#network 192.168.5.0xiquconfig-router)#network 192.168.6.0xiqu(config-router)#network 192.168.7.0南区nanqu(config)#router ripnanqu(config-router)#version 2nanqu(config-router)#network 192.168.8.0nanqu(config-router)#network 192.168.9.0nanqu(config-router)#network 192.168.10.0nanqu(config-router)#network 192.168.11.0东区dongqu(config)#router ripdongqu(config-router)#network 192.168.12.0dongqu(config-router)#network 192.168.13.0dongqu(config-router)#network 192.168.14.0dongqu(config-router)#network 192.168.15.0北区beiqu(config)#router ripbeiqu(config-router)#version 2beiqu(config-router)#network 192.168.16.0beiqu(config-router)#network 192.168.1.0beiqu(config-router)#network 192.168.2.0beiqu(config-router)#network 192.168.3.0外网通过静态路由访问web服务器router 4Router(config)#ip route 200.1.1.64 255.255.255.192 200.1.1.1 Router(config)#ip route 200.1.1.0 255.255.255.192 200.1.1.1内网通过NAT地址转换技术连接到外网：xiqu(config)#ip route 200.1.1.0 255.255.255.192 192.16817.1 xiqu(config)#ip route200.1.2.0 255.255.255.0 192.168.21.1nanqu(config)#ip route 200.1.1.0 255.255.255.192 192.168.18.1 nanqu(config)#ip route200.1.2.0 255.255.255.0 192.168.21.1beiqu(config)#ip route 200.1.1.0 255.255.255.192 192.168.20.1 beiqu(config)#ip route 200.1.2.0 255.255.255. 0 192.168.21.1dongqu(config)#ip route 200.1.1.0 255.255.255.192 192.168.21.1 dongqu(config)#ip route 200.1.2.0 255.255.255.0 192.168.21.1xianningcollege(config)#int f0/0xianningcollege (config-if)#ip nat insidexianningcollege (config-if)#int s0/0xianningcollege (config-if)#ip nat outsidexianningcollege (config-if)#exitxianningcollege (config)# access-list 1 permit anyxianningcollege (config)#ip nat inside source list 1 interface S0/0 overload xianningcollege (config)#ip nat inside source static 192.168.19.2 200.1.1.65配置图书馆DHCP无限网络：Router(config)#int f0/1Router(config-if)#ip helper-address 192.168.19.3配置DNS服务器：五、总结通过这次校园网络的设计，使我对组建网络的基础步骤及过程有了进一步的了解，对交换机，路由器，vlan的划分，DHCP，静态路由的基本配置更加熟练。
