（1）简单结构 是指煤层中不含矸石层或仅局部含有矸石层 （图3—1）。
（2）复杂结构 指煤层中含有一层或数层连续的矸石层（图 3—2）。煤层中的矸石层成分为粘土岩、炭质泥岩、泥质 岩或粉砂岩，有时为石灰岩、硅质岩、油页岩、细砂岩甚 至砾岩等。
图3—1 简单煤层结构
图3—2 复杂煤层结构
4
煤层中矸石层的层数多少，厚度大小及矸石层的形态 和稳定程度，主要取决于聚煤期的古构造和古地理条件。 一般说来，在聚煤期沉积环境比较稳定情况下形成的煤层 所含的矸石层层数少、厚度小，且稳定，多为层状、似层 状，而聚煤期沉积环境不稳定情况下形成的煤层所含的矸 石层层数多，形态多为透镜状，而且不稳定。
（1）伪顶 它直接位于煤层之上，很薄的，随煤层开采一起 垮落的岩层，多为几厘米至十几厘米厚的炭质泥岩或泥岩， 富含植物化石。在采煤过程中，因常常随采随落，而不易 维护。
（2）直接顶 位于伪顶或直接位于煤层（无伪顶时）之上的 岩层，常为数米厚的砂岩、粉砂岩、泥岩及少量石灰岩。 它比伪顶稳定，在采煤过它位于直接底之下，常为 厚层状砂砾岩或石灰岩。
煤层顶底板示意图
10
煤层顶、底板的发育程度，受当时沉积作用和后期构 造变动的影响，因此不同煤层顶、底板性质及发育程度不 同。有的煤层顶板发育完好，几种类型的顶、底板都有， 有的煤层则缺少某种类型的顶板或底板。
在观察和研究煤层顶、底板时，要注意顶、底板的岩 性，及其与煤层之间的接触关系。因为它们是反映煤层形 成前、后的沉积环境及其变化情况的标志。有的煤层顶、 底板岩石本身就是有用矿产，有的特征明显又可作为煤层 对比的标志层。
煤层中矸石的层数、厚度、成分、赋存形态，所含化 石的种类和保存及其变化情况等，对于恢复成煤环境、对 比煤层、评价煤田等都有重要意义。因此，在观察和描述 复杂结构煤层时，应注意矸石层的这些特征。
（1）简单结构 是指煤层中不含矸石层或仅局部含有矸石层 （图3—1）。
（2）复杂结构 指煤层中含有一层或数层连续的矸石层（图 3—2）。煤层中的矸石层成分为粘土岩、炭质泥岩、泥质 岩或粉砂岩，有时为石灰岩、硅质岩、油页岩、细砂岩甚 至砾岩等。
图3—1 简单煤层结构
图3—2 复杂煤层结构
4
煤层中矸石层的层数多少，厚度大小及矸石层的形态 和稳定程度，主要取决于聚煤期的古构造和古地理条件。 一般说来，在聚煤期沉积环境比较稳定情况下形成的煤层 所含的矸石层层数少、厚度小，且稳定，多为层状、似层 状，而聚煤期沉积环境不稳定情况下形成的煤层所含的矸 石层层数多，形态多为透镜状，而且不稳定。
（1）伪顶 它直接位于煤层之上，很薄的，随煤层开采一起 垮落的岩层，多为几厘米至十几厘米厚的炭质泥岩或泥岩， 富含植物化石。在采煤过程中，因常常随采随落，而不易 维护。
（2）直接顶 位于伪顶或直接位于煤层（无伪顶时）之上的 岩层，常为数米厚的砂岩、粉砂岩、泥岩及少量石灰岩。 它比伪顶稳定，在采煤过它位于直接底之下，常为 厚层状砂砾岩或石灰岩。
煤层顶底板示意图
10
煤层顶、底板的发育程度，受当时沉积作用和后期构 造变动的影响，因此不同煤层顶、底板性质及发育程度不 同。有的煤层顶板发育完好，几种类型的顶、底板都有， 有的煤层则缺少某种类型的顶板或底板。
在观察和研究煤层顶、底板时，要注意顶、底板的岩 性，及其与煤层之间的接触关系。因为它们是反映煤层形 成前、后的沉积环境及其变化情况的标志。有的煤层顶、 底板岩石本身就是有用矿产，有的特征明显又可作为煤层 对比的标志层。
煤层中矸石的层数、厚度、成分、赋存形态，所含化 石的种类和保存及其变化情况等，对于恢复成煤环境、对 比煤层、评价煤田等都有重要意义。因此，在观察和描述 复杂结构煤层时，应注意矸石层的这些特征。
煤矿地质基本知识
大型断层；落差在20~50m之间的称为中型断层；落差小于20m 的称为小型断层。 • 图2－9 根据断层走向与所在煤层走向关系分类 • F1－走向断层；F2－倾斜断层； • F3－斜交断层 • （3）断层特征。①断层岩层两盘产状可能不同，地层不连续，有地层擦痕和地层牵引现象。
走向地层还表现为地层重复或缺失。
化开采更为困难。
煤层的空间形态及展布方向用产状要素
二、地质构造
• 原始沉积的煤（岩）层，由于后来地质变迁、地壳运动而造成岩层空 间形态个产状发生变化，形成新的结构称为地质构造。
• 地质构造可归纳为三种基本类型，即单斜构造、褶曲构造、断裂构造。 • 单斜构造 • 在一定范围内（通常一个井田）岩层向一个方向倾斜的构造形态叫单
2）煤层的底板。
• 煤层的底板岩石可分为直接底和老底两种， 如图2－1b所示。
• a－煤层顶板；b－煤层底板 • 1－中粒砂岩；2－砂质页岩；3－炭质页
岩；4－煤；5－粘土岩；6－粉砂岩
• （1）直接底――以富含炭质的粘土岩最为常见， 厚度一般几十厘米。如果直接底的岩性是遇水后 膨胀粘土岩，则可造成巷道底板隆起（底鼓）现 象，轻者影响巷道运输于支护，重者使巷道遭受 破坏。
着一个面，而是沿着一个破碎带发生时，这个带称为断层破碎带。②断层线。 断层面与地面的交线，即断层面在地面的出露线。它大致反映断层的延伸方 向。 • ③交面线。断层面与煤层底板面的交线。 • ④断盘。被断层面分开的两侧岩块。若断层面是倾斜面的，根据岩块与断层 面的相对关系，分为上盘和下盘。上盘位于断层面上方；下盘位于断层面下 方。 • ⑤断距。断层两盘相对移动的距离。未错开前的某点，错动后分裂为两点， 分别在两个盘上，测得两点的实际距离称总断距。 • ⑥落差。断层两盘上对应点的铅直断距，如图2－7所示。
走向地层还表现为地层重复或缺失。
化开采更为困难。
煤层的空间形态及展布方向用产状要素
二、地质构造
• 原始沉积的煤（岩）层，由于后来地质变迁、地壳运动而造成岩层空 间形态个产状发生变化，形成新的结构称为地质构造。
• 地质构造可归纳为三种基本类型，即单斜构造、褶曲构造、断裂构造。 • 单斜构造 • 在一定范围内（通常一个井田）岩层向一个方向倾斜的构造形态叫单
2）煤层的底板。
• 煤层的底板岩石可分为直接底和老底两种， 如图2－1b所示。
• a－煤层顶板；b－煤层底板 • 1－中粒砂岩；2－砂质页岩；3－炭质页
岩；4－煤；5－粘土岩；6－粉砂岩
• （1）直接底――以富含炭质的粘土岩最为常见， 厚度一般几十厘米。如果直接底的岩性是遇水后 膨胀粘土岩，则可造成巷道底板隆起（底鼓）现 象，轻者影响巷道运输于支护，重者使巷道遭受 破坏。
着一个面，而是沿着一个破碎带发生时，这个带称为断层破碎带。②断层线。 断层面与地面的交线，即断层面在地面的出露线。它大致反映断层的延伸方 向。 • ③交面线。断层面与煤层底板面的交线。 • ④断盘。被断层面分开的两侧岩块。若断层面是倾斜面的，根据岩块与断层 面的相对关系，分为上盘和下盘。上盘位于断层面上方；下盘位于断层面下 方。 • ⑤断距。断层两盘相对移动的距离。未错开前的某点，错动后分裂为两点， 分别在两个盘上，测得两点的实际距离称总断距。 • ⑥落差。断层两盘上对应点的铅直断距，如图2－7所示。
顶板分类
煤矿顶板分类根据顶底板岩层相对煤层的位置和垮落性能，强度等特征的不同，从上至下顶板划分为基本顶（老顶）、直接顶、伪顶三个部分；底板分为伪底、直接底及老底三个部分。
不过，对于某个特定的煤层来说，其顶底板的这六个组成部分不一定发育俱全。
可能缺失某一个或几个组成部分的岩层。
1.1煤层的顶板1.1.1伪顶：是紧贴煤层之上的，极易随煤炭的采出而同时垮落的较薄岩层，厚度一般为0.3～0.5m，多由页岩、炭质页岩等组成。
1.1.2直接顶：是直接位于伪顶或煤层（如无伪顶）之上岩层，常随着回撤支架而垮落，厚度一般在1～2m，多由泥岩、而岩、粉砂岩等较易垮落的岩石组成。
1.1.3基本顶：又叫老顶，是位于直接顶之上或直接位于煤层之上（此时无直接顶和伪顶）的厚而坚硬的岩层。
常在采空区上方悬露一段时间，直到达到相当面积之后才能垮落一次，通常由砂岩、砾岩、石灰岩等坚硬岩石的组成。
1.2煤层底板1.2.1伪底：直接位于煤层之下的薄层软弱岩层，多为炭质页岩或泥岩，厚度一般为0.2～0.3m。
1.2.2直接底：直接位于煤层之下硬度较低的岩层，厚度一般由几十厘米到1米左右，通常由泥岩、页岩或粘土岩。
若直接底为粘土岩，则遇水后易膨胀，可能造成巷道底鼓与支架插底现象，轻者影响巷道运输与工作面支护，重者可使巷道遭受严重破坏。
1.2.3老底：指位于直接底之下，比较坚硬的岩层，多为砂层，石灰岩等。
2 采煤工作面顶板分类根据工作面顶板冒落的难易程度，将顶板分为五类。
2.1易冒落的松软顶板。
该类顶板的特点是煤层顶板是易垮落的松软岩层，回柱后顶板能立即冒落，且能填满采空区。
这类顶板由于冒落比较充分，使位于裂隙带的老顶岩层，在回采过程中，很容易取得平衡，因而老顶的开裂，弯曲下沉，对工作面几乎没有什么影响，工作面来压比较缓和，无明显的周期压力，靠采空区一侧的顶板下沉量较稳定，顶板容易管理。
2.2中等冒落性的顶板。
该类顶板的特点是直接顶，厚度一般小于煤层平等的6～8倍，其上部为比较坚硬的老顶，虽然回柱后直接顶随之垮落，但因厚度不大，不能填满采空区，老顶则置于悬露状态，当工作面推进一段距离后老顶才开始垮落，此时因采空区落差较大，致使工作面呈现周期来压状态，严重时可使采场切顶垮面。
煤层顶底板
煤层顶底板
362、363
煤层顶底板（示意图）
•
• • • •
• 顶板
老顶
直接顶 伪顶
ห้องสมุดไป่ตู้
中砂岩
粉砂岩 泥岩 煤层
- ----- ---------- ---- ------ -------··· · ··· ·· -··· ····· · · · · · · ·—— —— —— —— —— —— —— —— — — 、、、、、、、、、 、、、、、、、、 、、、、、、、、
煤层底板 基本底（粉砂岩或砂岩）
煤层顶底板的稳定性及其影响
• 对巷道、采面的维护和正常生产循环影响很大 如果顶板松软，容易发生冒顶事故；如果顶板过 于坚硬则会造成放顶困难。 灰岩、砂岩为顶板，它们是矿井充水的重要来源。 如底板为遇水膨胀的粘土岩，会引起底鼓或软岩 涌入巷道，破坏巷道，影响运输。 因此，在煤田地质勘查和煤矿生产过程中，应加 强对煤层顶底板岩性和岩石力学性质的研究
•
• 底板
•
直接底
泥岩
老底
细砂岩
煤层顶板分类
伪顶
• （1）直接位于煤层之上，在采煤过程中与
煤层同时下落的薄层岩层。 • （2）多为炭质泥岩和泥岩，或页岩 • （3）厚度多在0.5m以下。 •
煤层顶板分类
直接顶
• （1）位于伪顶之上或没有伪顶时直接位于 煤层之上的一层或几层岩石。 • （2）常为数米厚的粉砂岩、泥岩或砂岩、 页岩、石灰岩等。 • （3）较伪顶稳定，在采煤过程中经常是煤 层采过一段时间后自行垮落，有时需要人 工放顶。
煤层顶板分类
基本顶
• （1）基本顶又称为“老顶”。 • （2）位于直接顶之上，或直接位于煤层之 上、不易垮落的坚硬岩层。 • （3）大面积的缓慢沉降。 • （4）一般由厚度较大的砂岩、石灰岩、砾 岩等坚硬岩层组成。
362、363
煤层顶底板（示意图）
•
• • • •
• 顶板
老顶
直接顶 伪顶
ห้องสมุดไป่ตู้
中砂岩
粉砂岩 泥岩 煤层
- ----- ---------- ---- ------ -------··· · ··· ·· -··· ····· · · · · · · ·—— —— —— —— —— —— —— —— — — 、、、、、、、、、 、、、、、、、、 、、、、、、、、
煤层底板 基本底（粉砂岩或砂岩）
煤层顶底板的稳定性及其影响
• 对巷道、采面的维护和正常生产循环影响很大 如果顶板松软，容易发生冒顶事故；如果顶板过 于坚硬则会造成放顶困难。 灰岩、砂岩为顶板，它们是矿井充水的重要来源。 如底板为遇水膨胀的粘土岩，会引起底鼓或软岩 涌入巷道，破坏巷道，影响运输。 因此，在煤田地质勘查和煤矿生产过程中，应加 强对煤层顶底板岩性和岩石力学性质的研究
•
• 底板
•
直接底
泥岩
老底
细砂岩
煤层顶板分类
伪顶
• （1）直接位于煤层之上，在采煤过程中与
煤层同时下落的薄层岩层。 • （2）多为炭质泥岩和泥岩，或页岩 • （3）厚度多在0.5m以下。 •
煤层顶板分类
直接顶
• （1）位于伪顶之上或没有伪顶时直接位于 煤层之上的一层或几层岩石。 • （2）常为数米厚的粉砂岩、泥岩或砂岩、 页岩、石灰岩等。 • （3）较伪顶稳定，在采煤过程中经常是煤 层采过一段时间后自行垮落，有时需要人 工放顶。
煤层顶板分类
基本顶
• （1）基本顶又称为“老顶”。 • （2）位于直接顶之上，或直接位于煤层之 上、不易垮落的坚硬岩层。 • （3）大面积的缓慢沉降。 • （4）一般由厚度较大的砂岩、石灰岩、砾 岩等坚硬岩层组成。
煤层顶底板的处理方法

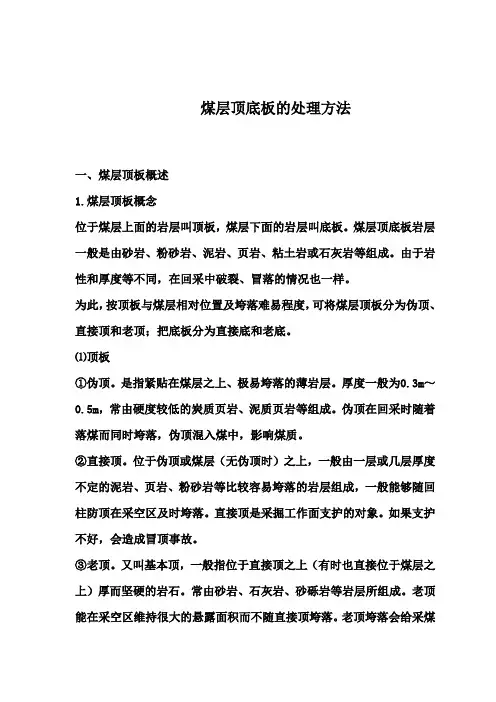

煤层顶底板的处理方法一、煤层顶板概述1.煤层顶板概念位于煤层上面的岩层叫顶板，煤层下面的岩层叫底板。
煤层顶底板岩层一般是由砂岩、粉砂岩、泥岩、页岩、粘土岩或石灰岩等组成。
由于岩性和厚度等不同，在回采中破裂、冒落的情况也一样。
为此，按顶板与煤层相对位置及垮落难易程度，可将煤层顶板分为伪顶、直接顶和老顶；把底板分为直接底和老底。
⑴顶板①伪顶。
是指紧贴在煤层之上、极易垮落的薄岩层。
厚度一般为0.3m～0.5m，常由硬度较低的炭质页岩、泥质页岩等组成。
伪顶在回采时随着落煤而同时垮落，伪顶混入煤中，影响煤质。
②直接顶。
位于伪顶或煤层（无伪顶时）之上，一般由一层或几层厚度不定的泥岩、页岩、粉砂岩等比较容易垮落的岩层组成，一般能够随回柱防顶在采空区及时垮落。
直接顶是采掘工作面支护的对象。
如果支护不好，会造成冒顶事故。
③老顶。
又叫基本顶，一般指位于直接顶之上（有时也直接位于煤层之上）厚而坚硬的岩石。
常由砂岩、石灰岩、砂砾岩等岩层所组成。
老顶能在采空区维持很大的悬露面积而不随直接顶垮落。
老顶垮落会给采煤工作面带来很大压力，如果工作面支护不好，就会发生大面积冒顶事故。
多数煤层具有伪顶、直接顶和老顶，但有的煤层只有直接顶而没有伪顶和老顶，也有的煤层没有伪顶、直接顶，煤层上面就是老顶。
⑵底板①直接底。
直接位于煤层之下、厚度较低、厚度约为0.2m～0.4m的岩层。
常由泥岩、页岩、粘土岩等组成。
②老底。
位于直接底或煤层（无直接底时）之下，一般由砂岩或石灰岩等坚固的岩层所组成。
有的煤层下面没有直接底，紧贴着老底。
2.顶板类型顶板分为坚硬难冒顶板、破碎顶板和复合型顶板。
坚硬难冒顶板是指直接顶板岩石比较完整、坚硬（固），回柱后不能立即垮落的顶板。
一般为砂岩、砾岩和石灰岩。
破碎顶板指的岩层的强度低、节理裂隙十分发育、整体性差，自稳能力差低，并在工作面控顶区范围内维护困难的顶板。
煤层的顶板由厚度为0.5m～2.0m的下部软岩及上部硬岩组成，且它们之间有薄煤层软弱岩层，此时称为复合型顶板。
采煤工作面顶板管理基本知识
（一）顶板事故分类
按冒顶的力源进行分类： （1）压垮型：由垂直于层面方向的顶板力压坏采场支架而导致冒顶。 （2）漏冒型：因已破碎的顶板没有得到有效防护受重力作用冒落而导致
的冒顶。 （3）推垮型：由平行于层面方向的顶板力推倒采场支架而导致的冒顶。 （4）综合型：两种或三种综合出现。
1.压垮型冒顶
（主要发生在老顶来压时）
二、煤层顶底板岩层构成
直接顶的完好程度将直接影响工作面的安全及工作面的工 作效率，而且也影响到支护方式的选择。直接顶的完好程 度取决于两个因素：一是岩层的力学性质；二是直接顶岩 层内各种原因造成的层理和裂隙的发育情况。直接顶岩层 内各种层理或裂隙等“弱面”的存在将直接影响到直接顶 在悬露时的稳定性。常常把这些“弱面”简称“劈”。而 其中有些“劈”的组合形式，对直接顶的稳定性影响较大。 这类游离岩块的劈可能在顶板毫无预兆的情况下发生局部 冒顶。
2019/7/26
38
预防措施：
（1）尽量避免出现游离岩块 ①提高支架或支柱的初撑力，使下位顶板不离层， 并不沿煤壁断裂。 ②不在计划的工作面范围内开巷道。
2019/7/26
39
（2）已出现游离岩块时，在游离岩块范围内不正常回柱， 加强支护，用木支柱替换金属支柱，当游离岩块都进入采 空区时，再用绞车回柱。 （3）当游离岩块可能发生“复合顶板”推垮型冒顶时应 使用支架或支柱的初撑力防推。 （4）当工作面使用初撑力极低的摩擦支柱时，只能用 “整体支架”防“复合顶板”推垮型冒顶 （5）采用伪斜工作面布置。
2019/7/26
22
(二)压垮型冒顶的机理及预防措施 1.冒顶机理及预防措施
压垮型冒顶的顶板条件：
（1）直接顶薄，厚度小于采高的2~3倍。 （2）直接顶上面老顶分层厚度小于5~6m。
煤层顶板活动规律
第三节
一、老顶梁式结构分析：
老顶岩层力学分析
1、冒落区老顶支撑条件：
1）全部充填满回采空间
0
h
M K p 1
2）不能充填满回采空间 （老顶悬露，成梁式结构） M 0 h K p 1 h M h K P M hK P 1 （ ）
2、老顶梁式结构力学分析： （按固定支座） 1）支座反力：（对称）
且
384E2 J 2
bh13 J1 12
bh 3 J2 12
q h1
从而
E h 2 2 1 不离层最小支撑力 p h 1 E1 h1
显然： 及时增大支撑力可使顶板不离层。
三、直接顶的初次垮落： 初次垮落——直接顶第一次垮落（初次放顶） （标志：垮落高度＞1~1.5m，长度＞1/2 面长） 初次垮落距——第一次垮落时，直接顶的跨距。 直接顶垮落距受直接顶强度、厚度、节理裂隙影响， 是描述直接顶稳定性的综合指标。 直接顶垮落前，顶板完整性一般较好，支架载荷小， 稳定性差，初次垮落易发生大面积顶板事故。
2）计算第二层对第一层的作用；计算至第三层时第一层载荷…… 3）一直计算到第n+1层时，第一层载荷反而小于第n层时的载荷为止
4）取第n层时的计算载荷为 q ，此值为计算过程中得到的最大值。
三、老顶的板式破断：
1、板式结构边界支撑条件： 薄板：长150-200m
宽30m 厚2—4m
边界支撑条件： （a）四边固支——始采工作面； （b）三固一简——一面为已采区（老塘）； （c）二固二简——一面为已采区，一面为工作面采空区； （d）一固三简——三面临空，回采半岛区域。
煤矿顶板分类

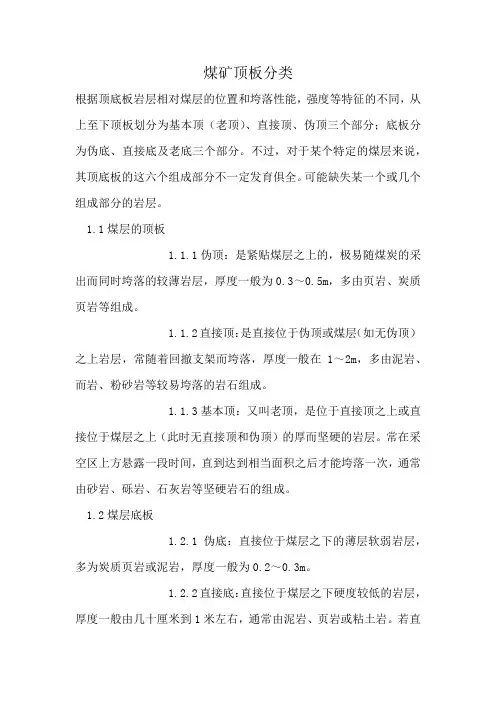

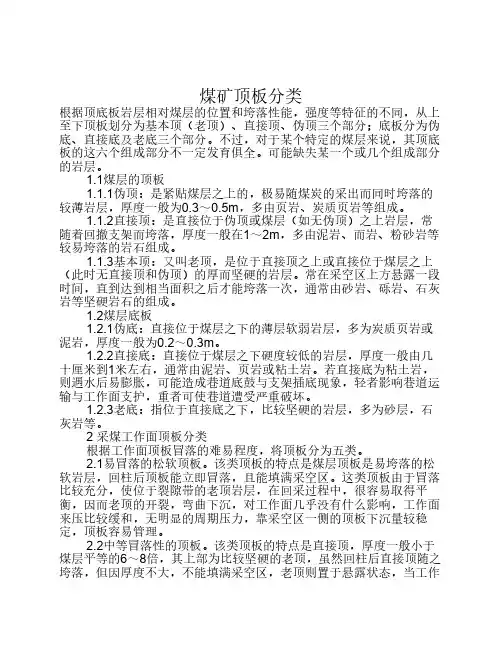

煤矿顶板分类根据顶底板岩层相对煤层的位置和垮落性能，强度等特征的不同，从上至下顶板划分为基本顶（老顶）、直接顶、伪顶三个部分；底板分为伪底、直接底及老底三个部分。
不过，对于某个特定的煤层来说，其顶底板的这六个组成部分不一定发育俱全。
可能缺失某一个或几个组成部分的岩层。
1.1煤层的顶板1.1.1伪顶：是紧贴煤层之上的，极易随煤炭的采出而同时垮落的较薄岩层，厚度一般为0.3～0.5m，多由页岩、炭质页岩等组成。
1.1.2直接顶：是直接位于伪顶或煤层（如无伪顶）之上岩层，常随着回撤支架而垮落，厚度一般在1～2m，多由泥岩、而岩、粉砂岩等较易垮落的岩石组成。
1.1.3基本顶：又叫老顶，是位于直接顶之上或直接位于煤层之上（此时无直接顶和伪顶）的厚而坚硬的岩层。
常在采空区上方悬露一段时间，直到达到相当面积之后才能垮落一次，通常由砂岩、砾岩、石灰岩等坚硬岩石的组成。
1.2煤层底板1.2.1伪底：直接位于煤层之下的薄层软弱岩层，多为炭质页岩或泥岩，厚度一般为0.2～0.3m。
1.2.2直接底：直接位于煤层之下硬度较低的岩层，厚度一般由几十厘米到1米左右，通常由泥岩、页岩或粘土岩。
若直接底为粘土岩，则遇水后易膨胀，可能造成巷道底鼓与支架插底现象，轻者影响巷道运输与工作面支护，重者可使巷道遭受严重破坏。
1.2.3老底：指位于直接底之下，比较坚硬的岩层，多为砂层，石灰岩等。
2 采煤工作面顶板分类根据工作面顶板冒落的难易程度，将顶板分为五类。
2.1易冒落的松软顶板。
该类顶板的特点是煤层顶板是易垮落的松软岩层，回柱后顶板能立即冒落，且能填满采空区。
这类顶板由于冒落比较充分，使位于裂隙带的老顶岩层，在回采过程中，很容易取得平衡，因而老顶的开裂，弯曲下沉，对工作面几乎没有什么影响，工作面来压比较缓和，无明显的周期压力，靠采空区一侧的顶板下沉量较稳定，顶板容易管理。
2.2中等冒落性的顶板。
该类顶板的特点是直接顶，厚度一般小于煤层平等的6～8倍，其上部为比较坚硬的老顶，虽然回柱后直接顶随之垮落，但因厚度不大，不能填满采空区，老顶则置于悬露状态，当工作面推进一段距离后老顶才开始垮落，此时因采空区落差较大，致使工作面呈现周期来压状态，严重时可使采场切顶垮面。
煤层的顶底板

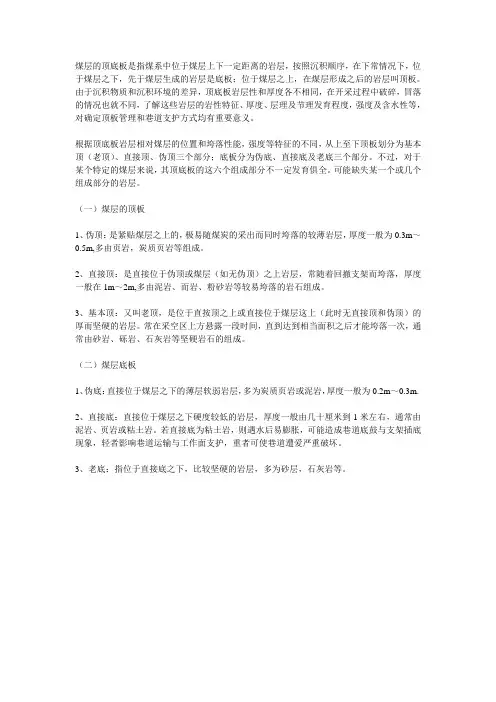

煤层的顶底板是指煤系中位于煤层上下一定距离的岩层，按照沉积顺序，在下常情况下，位于煤层之下，先于煤层生成的岩层是底板；位于煤层之上，在煤层形成之后的岩层叫顶板。
由于沉积物质和沉积环境的差异，顶底板岩层性和厚度各不相同，在开采过程中破碎，冒落的情况也就不同，了解这些岩层的岩性特征、厚度、层理及节理发育程度，强度及含水性等，对确定顶板管理和巷道支护方式均有重要意义。
根据顶底板岩层相对煤层的位置和垮落性能，强度等特征的不同，从上至下顶板划分为基本顶（老顶）、直接顶、伪顶三个部分；底板分为伪底、直接底及老底三个部分。
不过，对于某个特定的煤层来说，其顶底板的这六个组成部分不一定发育俱全。
可能缺失某一个或几个组成部分的岩层。
（一）煤层的顶板1、伪顶：是紧贴煤层之上的，极易随煤炭的采出而同时垮落的较薄岩层，厚度一般为0.3m～0.5m,多由页岩，炭质页岩等组成。
2、直接顶：是直接位于伪顶或煤层（如无伪顶）之上岩层，常随着回撤支架而垮落，厚度一般在1m～2m,多由泥岩、而岩、粉砂岩等较易垮落的岩石组成。
3、基本顶：又叫老顶，是位于直按顶之上或直接位于煤层这上（此时无直接顶和伪顶）的厚而坚硬的岩层。
常在采空区上方悬露一段时间，直到达到相当面积之后才能垮落一次，通常由砂岩、砾岩、石灰岩等坚硬岩石的组成。
（二）煤层底板1、伪底：直接位于煤层之下的薄层软弱岩层，多为炭质页岩或泥岩，厚度一般为0.2m～0.3m.2、直接底：直接位于煤层之下硬度较低的岩层，厚度一般由几十厘米到1米左右，通常由泥岩、页岩或粘土岩。
若直接底为粘土岩，则遇水后易膨胀，可能造成巷道底鼓与支架插底现象，轻者影响巷道运输与工作面支护，重者可使巷道遭爱严重破坏。
3、老底：指位于直接底之下，比较坚硬的岩层，多为砂层，石灰岩等。
煤矿知识

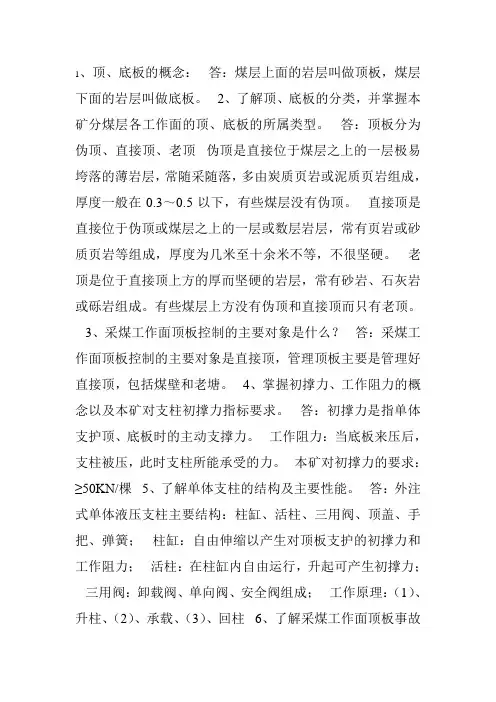

1、顶、底板的概念： 答：煤层上面的岩层叫做顶板，煤层下面的岩层叫做底板。
2、了解顶、底板的分类，并掌握本矿分煤层各工作面的顶、底板的所属类型。
答：顶板分为伪顶、直接顶、老顶 伪顶是直接位于煤层之上的一层极易垮落的薄岩层，常随采随落，多由炭质页岩或泥质页岩组成，厚度一般在0.3～0.5以下，有些煤层没有伪顶。
直接顶是直接位于伪顶或煤层之上的一层或数层岩层，常有页岩或砂质页岩等组成，厚度为几米至十余米不等，不很坚硬。
老顶是位于直接顶上方的厚而坚硬的岩层，常有砂岩、石灰岩或砾岩组成。
有些煤层上方没有伪顶和直接顶而只有老顶。
3、采煤工作面顶板控制的主要对象是什么？ 答：采煤工作面顶板控制的主要对象是直接顶，管理顶板主要是管理好直接顶，包括煤壁和老塘。
4、掌握初撑力、工作阻力的概念以及本矿对支柱初撑力指标要求。
答：初撑力是指单体支护顶、底板时的主动支撑力。
工作阻力：当底板来压后，支柱被压，此时支柱所能承受的力。
本矿对初撑力的要求：≥50KN/棵5、了解单体支柱的结构及主要性能。
答：外注式单体液压支柱主要结构：柱缸、活柱、三用阀、顶盖、手把、弹簧； 柱缸：自由伸缩以产生对顶板支护的初撑力和工作阻力； 活柱：在柱缸内自由运行，升起可产生初撑力； 三用阀：卸载阀、单向阀、安全阀组成； 工作原理：（1）、升柱、（2）、承载、（3）、回柱6、了解采煤工作面顶板事故的分类，能够分析各种顶板事故的发生原因，制定预防措施： 答：采煤工作面顶板事故可分为：漏顶、冒顶、垮掌子面三类。
局部冒顶主要分为靠煤帮附近的局部冒顶，放顶线附近局部冒顶及上、下出口局部冒顶三种。
1）、靠煤帮附近局部冒顶原因： 直接顶裂隙发育形成游离岩块；采煤爆破后支护不及时；炮眼布置不当，装药量过多，放炮崩倒支架；煤层强度较低，老顶来压片帮，扩大无支护空间。
2）、放顶线附近局部冒顶原因： 顶板存在由断层、裂隙、层理等切割形成的大块游离岩块；金属网假顶网上有大块岩块，回收后失稳旋转；支柱质量差。
煤层顶底板分类
直接顶初次跨落步距l：工作面从开切眼开始推进，随着采空区跨度增加至顶板岩层不能 自稳，直接顶将发生初次跨落，这时工作面推进的距离，称之为直接顶初次跨落步距。
煤层顶底板概念与分类
煤层顶板分类
老顶：位于直接顶之上或直接位于煤层之上（此时无直接顶和伪顶） (基本顶) 的厚而坚硬的岩层。一般在长时间内不易自行垮落，在采空区
3 稳定顶板
主要指标 强度指数D
≤30 31～70 71～120
参考指标 直接顶初次
≤8
跨落步距l(m)
9～18 19～25
4
坚硬顶板
＞120 ＞25
无直接顶,岩层 厚度在2～5m以 上,σ ＞60～ 80MPa,l和h ＞ 1m的整体岩层, 即老顶
强度系数D： 反映直接顶稳定性,D=C1·C2·σ 式中，C1：节理裂隙影响系数；C2:分层厚度影响系数； σ：岩石单向抗 压强度，MPa。
煤层顶底板概念与分类

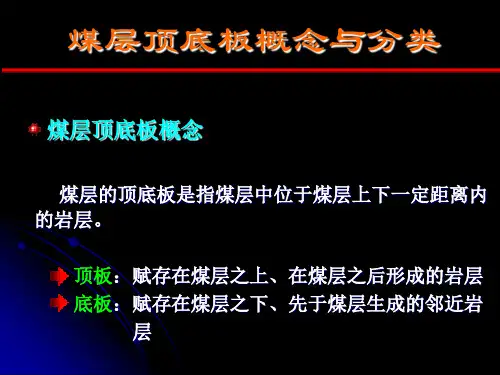

煤层顶底板概念
