干挂石材钢骨架安装施工工艺

石材干挂施工工艺1、石材安装方案简介本工程采用墙面石材干挂法施工工艺。

为尽可能地保证使用空间，在现浇混凝土墙面需干挂石材的部位，采用点挂法，即将不锈钢干挂件直接锚固于墙体中，对非承重的空心砖墙体，采用焊钢骨架，将不锈钢干挂件固定于钢骨架上的施工方法。

2、石材干挂安装工艺石材干挂安装工艺为：放控制线→石材排板放线→挑选石材→预排石材→打膨胀螺栓→安装钢骨架→安装调节片→石材开槽→石材固定→打胶→调整→成品保护。

2.1.基层处理（1）将墙面基层表面清理干净，对局部影响骨架安装的凸出部分应剔凿干净。

（2）检查饰面基层及构造层的强度、密实度，应符合设计规范要求。

（3）根据装饰墙面的位置检查墙体，局部进行剔凿，以保证足够的装饰厚度。

2.2.放控制线（1）石材干挂施工前须按设计标高在墙体上弹出50cm水平控制线和每层石材标高线，并在墙上做控制桩，拉线控制墙体水平位置，找出房间及墙面规矩和方正。

（2）根据石材分格图弹线，确定金属胀锚螺栓的安装位置。

2.3.挑选石材石材到现场后须对材质、加工质量、花纹和尺寸等进行检查，将色差较大、缺棱掉角、崩边等有缺陷的石材挑出并加以更换。

2.4.预排石材将选出的石材按使用部位和安装顺序进行编号，选择在较为平整的场地做预排，检查拼接出的板块是否存在色差、是否满足现场尺寸要求，完成此项工作后将板材按编号存放备用。

2.5.打膨胀螺栓孔按设计的石材排板和骨架设计要求，确定膨胀螺栓间距，确定膨胀螺栓间距，划出打孔点，用冲击钻在结构上打出孔洞以便安装膨胀螺栓，孔洞大小按照膨胀螺栓的规格确定，间距一般控制在500mm 左右。

2.6.安装骨架（1）对非承重的空心砖墙体，干挂石材时采用镀锌槽钢和镀锌角钢做骨架，采用镀锌槽钢做主龙骨，镀锌角钢做次龙骨形成骨架网（在混凝土墙体上可直接采用挂件与墙体连接）。

（2）骨架安装前按设计和排板要求的尺寸下料，用台钻钻出骨架的安装孔并刷防锈漆处理。

（3）按墙面上的控制线用Φ8—Φ14的膨胀螺栓固定在墙面上，或采用预埋钢板，使骨架与钢板焊接，焊接质量应符合规范规定。

(二)干挂石材钢结构骨架施工工艺1. 概述干挂石材钢结构骨架施工工艺是一种常用于建筑外墙装饰的方式。

它将石材与钢结构骨架相结合，既保证了建筑的整体性和稳定性，又增加了外墙的美观效果。

2. 施工步骤2.1 钢结构骨架搭建首先，根据设计要求和施工方案，搭建钢结构骨架。

这包括选择合适的钢材、进行结构设计、制造构件和进行现场安装。

2.2 干挂石材安装在钢结构骨架搭建完成后，将石材进行干挂安装。

具体步骤包括：选材、切割、打磨、定位、安装。

2.3 固定和调整完成石材安装后，要对石材进行固定和调整。

固定可以使用专用的石材固定系统，确保石材与钢结构骨架的紧密连接。

同时，根据需要进行石材的微调和调整，以达到理想的装饰效果。

3. 施工注意事项3.1 设计合理性在进行干挂石材钢结构骨架施工前，要确保设计方案的合理性。

这包括钢结构骨架的强度和稳定性设计，石材与骨架的相互匹配等。

3.2 施工质量控制在施工过程中，要严格按照规范和要求进行操作，并进行质量控制。

这包括石材切割的精确度、安装的水平度和垂直度等。

3.3 安全施工施工过程中要注重安全。

工人要佩戴必要的安全装备，遵守施工现场安全规定。

同时，要定期检查和维护钢结构骨架的安全状态，确保施工过程中的安全。

4. 施工工艺的优势干挂石材钢结构骨架施工工艺具有以下优势：- 美观性：干挂石材能够呈现出平整、丰富的装饰效果，增加了建筑的美观性。

- 稳定性：钢结构骨架保证了建筑的稳定性和整体性，增加了建筑的抗震性能。

- 维护性：石材干挂安装可以方便地进行维护和更换。

- 耐久性：通过合理的施工工艺可以提高干挂石材的耐久性和使用寿命。

参考文献：- 张大山. 干挂石材施工工艺[J]. 黑龙江建设科技, 2007, 22(6): 59-61.。

干挂石材钢骨架安装施工工艺一、施工方案本工程安装总施工顺序依次为：每根钢柱施工顺序：安装吊篮→打孔→后置埋件安装→钢骨架临时固定→调整垂直度→焊接→焊缝补漆。

因本工程量大、工期短、施工难度高、质量要求高等特点，施工前必须了解施工工艺，顺序及质量技术要求措施。

1、打螺栓孔施工顺序：放线→定孔位→打孔→复验→清孔。

1）由专业人员按照总施工顺序及方向搭设好吊篮，检验其各项安全使用功能全部合格。

2)按照图纸及技术要求，按照主体轴线及标高基准线画好螺栓孔位置。

3）用电锤逐一的打孔，化学螺栓及膨胀螺栓分别为M14和M12，且对角安装，打孔时注意调换钻头，不能打错。

4）如打孔时钻到钢筋，无法继续钻时，可单独调整该孔位置，但新打孔点与初始点中心偏差不超过±10mm。

5）打孔完成后，用吹气筒逐一吹净孔内残渣。

6）用盒尺及角尺检查孔距，必须与预埋件相符。

2、预埋件安装施工顺序：放线→植螺栓→下埋件→调整位置→拧紧螺母。

1）首先在安装位置弹好预埋件边线或控制线，保证预埋件安装位置准确，不能有扭转。

2）植入图纸对应位置所用螺栓，埋件处墙面不平整处及先打磨平整，再下预埋件，垫好垫片，拧紧螺母。

3）检验埋件定位尺寸及螺栓紧固情况，埋件与墙体间缝隙不超2mm。

3、钢柱安装施工顺序：放线→测横肋尺寸截料→吊装→接插头→点焊调整尺寸→满焊→检查清理焊缝→防腐处理。

1）安装前先稳好吊车，了解每层钢柱型号及尺寸，运至吊车作业范围内。

2）按照外墙体到轴线尺寸确定埋件处牛腿横肋长度，并按尺寸切割，保证切割面平整，便于安装。

3）在埋件上画好钢柱横肋焊接位置线，吊车起吊钢柱，对齐埋件位置，调整好钢柱垂直度及左右位置，上下误差±10mm，左右位置误差3mm，垂直度误差3mm，与墙体距离误差2mm。

4）确定好位置后先进行点焊，再对整体位置尺寸进行调节，安装完第一节后，往上安装时先将钢柱对好插头，上好螺栓，检测垂直平整度后，点焊埋件处横肋，紧固插头处螺栓。

钢骨架干挂石材(拼缝)钢架施工（一）定位放样（测量）测量放样是整个钢骨架干挂石材的施工依据。

1.测量依据施工现场的测量是以设计图的轴线尺寸及总承包方提供的标高、定位轴线为控制点。

2.测量步骤（1）根据结构尺寸，实测现浇砼结构的实际偏差值是否满足尺寸限差。

（2）根据设计图纸的轴线尺寸，总承包方的轴线定位，水准基点及配置图进行测量放样。

方法如下：A.根据装饰立面的规模、高度，选择适当的标高为弹线的基准线,绘制测量图。

B.根据实际测量图纸，以及总承包方提供的控制轴线,进行实地模数分割。

C.在基准线楼面边缘开间轴线位置设置定位架，定位架外伸4cm，用于基准层之间拉紧琴弦钢丝，琴弦钢丝用铧揽螺栓收紧，定位架设有调节琴弦钢丝位置的调节螺栓,用水平仪引测水平定位架，弹出控制水平线。

D.为了保证已固定的琴弦钢丝的准确性，在基准线之间的中间位置，按上述方法引测开间控制分轴线，用水平仪再次复核。

E.根据已确定的琴弦钢丝，把正确的位置划到各控制标高线上去，根据水平墨线，用样板尺寸划分水平，定出钢支架固定件位置，进行后置连接铁板施工,提交验收。

F.根据确定的琴弦钢丝，实测结构偏差。

G根据已有设计图,绘制石材分割模数图及细化节点图,提交建设方和监理单位认可。

（二）钢结构制作安装钢结构制作安装的依据是招标文件和设计图技术要求。

根据现场实际放样数据和设计板材排列图及原结构实际情况。

在制定工程的刚结构选材时，首先应充分合理的全面考虑各类因素的荷载需求量及装饰立面的整体效果。

在设置的予埋件中化学能螺栓的选择和安装要达到一定的抗拉、抗剪力学指标。

具体有如下操作方法：1、竖向骨架采用8#或6#符合中华人民共和国钢结构规范的优质槽钢。

视受力情况及装饰立面板材分布情况，一般间距控制在1200—1500之间。

2、槽钢与予埋件的连接，根据实际情况由两侧钢角码依托，其焊接缝必需达到国家有关标准。

设置后补预埋钢板连接槽钢，可以避免因楼层间的结构偏差而造成的进深移位问题。

干挂石材钢骨架安装施工工艺一、施工准备在干挂石材钢骨架安装施工前，需要进行充分的施工准备工作。

首先，需要确保施工现场干净整洁，无杂物和障碍物。

其次，要准备好所需材料，包括钢材、石材、连接件、焊条等。

同时，要确保施工设备和工具准备齐全，如切割机、焊接机、钻孔机等。

此外，为了确保施工安全，还应当采取相应的安全措施，如安装临时脚手架、佩戴安全帽等。

二、施工图纸解读在施工前，需要对施工图纸进行仔细的解读和分析，了解工程要求和设计意图。

要重点关注图纸中的细节和标注，确保对图纸中所有的要求有充分的理解。

通过施工图纸的解读，为后续的施工提供基础和依据。

三、材料采购与检验材料采购是施工准备的重要环节，要充分考虑材料的质量、价格、供应商信誉等因素。

选择有资质的供应商，确保材料的质量可靠。

在材料到货后，还要进行严格的质量检验，确保所有材料符合施工要求。

对于不合格的材料，应当及时退换货，避免对施工质量造成影响。

四、钢骨架设计制作钢骨架的设计和制作是干挂石材施工的关键环节之一。

首先，要选择合适的钢材和连接件，确保其质量和承载能力。

其次，要根据施工图纸进行钢骨架的加工和制作，包括切割、钻孔、焊接等。

制作过程中要严格控制尺寸和精度，确保钢骨架的质量和稳定性。

在制作完成后，还要进行组装和调试，确保钢骨架的结构合理和牢固。

五、石材选择与加工石材的选择和加工也是干挂石材施工的关键环节之一。

要选择质量可靠、纹理美观的石材，同时要考虑石材的颜色、尺寸和形状是否符合施工要求。

在石材加工过程中，要严格按照施工图纸进行切割、研磨、拼接等操作，保证石材的精度和质量。

同时，要注意石材的防护和清洁，避免在施工过程中造成损坏和污染。

六、干挂安装干挂安装是干挂石材施工的核心环节。

在安装过程中，要按照施工图纸的要求进行钻孔、安装连接件和固定石材等操作。

钻孔的位置和深度要精确控制，连接件要牢固可靠，石材要平整稳定。

在干挂安装完成后，要进行调试和检查，确保石材安装的位置和角度正确无误。

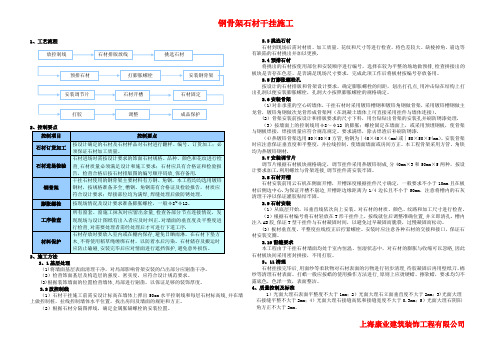

钢骨架石材干挂施工上海康业建筑装饰工程有限公司1、工艺流程2、控制要点3。

1基层处理（1)将墙面基层表面清理干净，对局部影响骨架安装的凸出部分应剔凿干净。

（2）检查饰面基层及构造层的强度、密实度，应符合设计规范要求。

(3)根据装饰墙面的位置检查墙体,局部进行剔凿，以保证足够的装饰厚度。

3.2放控制线（1）石材干挂施工前需安设计标高在墙体上弹出50cm 水平控制线和每层石材标高线,并在墙上做控制桩，拉线控制墙体水平位置，找出房间及墙面的规矩和方正。

（2）根据石材分隔图弹线，确定金属胀锚螺栓的安装位置。

3.3挑选石材石材到现场后需对材质、加工质量、花纹和尺寸等进行检查，将色差较大、缺棱掉角、崩边等有缺陷的石材挑出并加以更换.3.4预排石材将挑出的石材按使用部位和安装顺序进行编号，选择在较为平整的场地做预排,检查拼接出的板块是否存在色差、是否满足现场尺寸要求，完成此项工作后将板材按编号存放备用。

3.5打膨胀螺栓孔按设计的石材排版和骨架设计要求，确定膨胀螺栓的间距，划出打孔点,用冲击钻在结构上打出孔洞以便安装膨胀螺栓，孔洞大小按照膨胀螺栓的规格确定。

3.6安装骨架（1)对非承重的空心砖墙体，干挂石材时采用镀锌槽钢和镀锌角钢做骨架，采用镀锌槽钢做主龙骨，镀锌角钢做次龙骨形成骨架网（在混凝土墙体上可直接采用挂件与墙体连接）。

(2）骨架安装前按设计和排版要求的尺寸下料，用台钻钻出骨架的安装孔并刷防锈漆处理. （3）按墙面上的控制线用φ8～φ12的膨胀；螺栓固定在墙面上，或采用预埋钢板，使骨架与钢板焊接，焊接质量应符合规范规定。

要求满焊，除去焊渣后补刷防锈漆.（4)热镀锌骨架选用50×50×5方管,角钢为∣40×40×4（mm)或∣50×50×5(mm ）。

安装骨架时应注意保证垂直度和平整度，并拉线控制，使墙面墙面或房间方正。

本工程骨架采用方管、角铁均为热镀锌钢材.3.7安装调节片调节片根据石材板块规格确定，调节挂件采用热镀锌制成,分40mm ×3和50mm ×5两种，按设计要求加工.利用螺丝与骨架连接,调节挂件需安装牢固。

For personal use only in study and research; not for commercial use

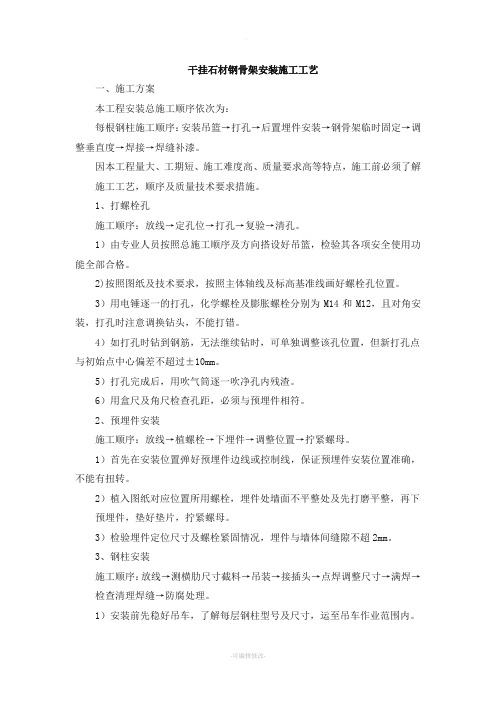

干挂石材钢骨架安装施工工艺
一、施工方案
本工程安装总施工顺序依次为：
每根钢柱施工顺序：安装吊篮→打孔→后置埋件安装→钢骨架临时固定→调
整垂直度→焊接→焊缝补漆。

因本工程量大、工期短、施工难度高、质量要求高等特点，施工前必须了解
施工工艺，顺序及质量技术要求措施。

1、打螺栓孔
施工顺序：放线→定孔位→打孔→复验→清孔。

1）由专业人员按照总施工顺序及方向搭设好吊篮，检验其各项安全使用功
能全部合格。

2)按照图纸及技术要求，按照主体轴线及标高基准线画好螺栓孔位置。

3）用电锤逐一的打孔，化学螺栓及膨胀螺栓分别为M14和M12，且对角安装，打孔时注意调换钻头，不能打错。

4）如打孔时钻到钢筋，无法继续钻时，可单独调整该孔位置，但新打孔点
与初始点中心偏差不超过±10mm。

5）打孔完成后，用吹气筒逐一吹净孔内残渣。

6）用盒尺及角尺检查孔距，必须与预埋件相符。

2、预埋件安装
施工顺序：放线→植螺栓→下埋件→调整位置→拧紧螺母。

干挂石材施工工艺三篇篇一：干挂石材施工工艺1工艺流程基层处理与安装钢骨架→装饰面位置放线，石材钻孔或开槽→安装挂件膨胀螺栓→安装挂件→锚固件及石材连接孔、槽涂胶→安装饰面石材→复核并调校饰面石材位置→用橡胶条或泡沫条填塞拼接缝并打封缝硅胶→饰面清理。

2施工要点2.1基层处理：先在墙上布置钢骨架，水平方向的角钢必须焊在竖向角钢上。

2.2聚苯板保温层安装：在角钢龙骨与墙面之间的空隙内用聚合物砂浆满粘30mm 厚聚苯板。

2.3放线：按设计要求在墙面上弹出控制网，由中心向两边弹放，应弹出每块板的位置线和每个挂件的具体位置。

2.4石材钻孔或切槽：采用销钉式挂件和挂钩式挂件时，可用冲击钻在石材上钻孔。

采用插片式挂件时可用角磨机在石材上切槽。

为保证所开孔、槽的准确度和减少石材破损，应使用专门的机架，以固定板材和钻机等。

2.5膨胀螺栓安装：按照放线的位置在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。

埋设膨胀螺栓并予以紧固，最后用测力扳手检测连接螺母的旋紧力度。

2.6挂件和石材安装：在安装膨胀螺栓的同时将直角连接板固定，然后安装锚固件连接板，在上层石材底面的切槽和下层石材上端的切槽内涂胶，石材就位，使插片进入上、下层石材的槽内，调整位置后拧紧连接板螺栓。

2.7拼接缝的填塞与封闭：石材安装完毕后，经检查无误，清扫拼接缝后即可嵌入橡胶条或泡沫条。

然后打勾缝胶封闭。

注胶要均匀，胶缝应平整饱满，亦可稍凹于板面。

为保证拼缝两侧石材不被污染，应在拼缝两侧的石板上贴胶带纸保护，打完胶后再撕掉。

2.8擦缝及饰面清理：石材安装完毕后，清除所有的石膏和余浆痕迹，用麻布擦洗干净。

并按石材的出厂颜色调成色浆嵌缝，边嵌边擦干净，以更缝隙密实均匀、干净颜色一致。

3注意要点：3.1饰面石板材的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。

3.2面层与基底应安装牢固，干挂配件为不锈钢，必须符合设计要求和国家标准。

（二）搞挂石材钢骨架动工工艺之阳早格格创做动工工艺程序及品量技能央供步伐.1、挨螺栓孔动工程序：搁线→定孔位→挨孔→复验→浑孔.1）由博业人员依照总动工程序及目标拆设佳吊篮，考验其各项仄安使用功能局部合格.2)依照图纸及技能央供，依照主体轴线及标下基准线绘佳螺栓孔位子.3）用电锤逐一的挨孔，化教螺栓及伸展螺栓分别为M14战M12，且对于角拆置，挨孔时注意变更钻头，没有克没有及挨错.4）如挨孔时钻到钢筋，无法继承钻时，可单独安排该孔位子，但是新挨孔面取初初面核心偏偏好没有超出±10mm. 5）挨孔完毕后，用吹气筒逐一吹洁孔内残渣.6）用盒尺及角尺查看孔距，必须取预埋件相符.2、预埋件拆置动工程序：搁线→植螺栓→下埋件→安排位子→拧紧螺母. 1）最先正在拆置位子弹佳预埋件边线或者统造线，包管预埋件拆置位子准确，没有克没有及有扭转.2）植进图纸对于应位子所用螺栓，埋件处墙里没有服整处及先挨磨仄坦，再下预埋件，垫佳垫片，拧紧螺母.3）考验埋件定位尺寸及螺栓紧固情况，埋件取墙体间漏洞没有超2mm.3、钢柱拆置动工程序：搁线→测横肋尺寸截料→吊拆→交插头→面焊安排尺寸→谦焊→查看浑理焊缝→防腐处理.1）拆置前先稳佳吊车，相识每层钢柱型号及尺寸，运至吊车做业范畴内.2）依照中墙体到轴线尺寸决定埋件处牛腿横肋少度，并按尺寸切割，包管切割里仄坦，便于拆置.3）正在埋件上绘佳钢柱横肋焊交位子线，吊车起吊钢柱，对于齐埋件位子，安排佳钢柱笔曲度及安排位子，上下缺面±10mm，安排位子缺面3mm，笔曲度缺面3mm，取墙体距离缺面2mm.4）决定佳位子后先举止面焊，再对于完齐位子尺寸举止安排，拆置完第一节后，往上拆置时先将钢柱对于佳插头，上佳螺栓，检测笔曲仄坦度后，面焊埋件处横肋，紧固插头处螺栓.5）焊交完毕后，来掉焊渣，查看焊心品量，无气泡，无夹渣，完毕后待查支合格后，刷防锈漆二讲.6）单根钢柱拆置完毕后，安排其完齐笔曲度及安排位子，完齐笔曲度没有超±10mm，安排尺寸缺面没有超±3mm.标下缺面没有超±10mm.。

(二)干挂大理石金属骨架施工工艺
干挂大理石金属骨架施工工艺是一种常用于建筑外立面的施工方法，旨在实现大理石石材的固定和装饰效果。

以下是干挂大理石金属骨架施工工艺的步骤：
1. 骨架的安装
- 首先，需要设计和制造合适的金属骨架。

骨架应根据建筑结构和大理石板材的尺寸进行量身定制。

- 将金属骨架固定在建筑物的外墙上。

确保骨架的平整和牢固性。

2. 大理石板材的预处理
- 对待安装的大理石板材进行预处理，包括清洁、防水、防污等工艺。

- 根据需要，使用专业工具将大理石板材进行切割和修整，以适应骨架的安装。

3. 大理石板材的固定
- 将预处理后的大理石板材放置在金属骨架上，确保板材与骨架接触紧密。

- 使用专用的夹具和螺栓将大理石板材牢固地固定在金属骨架上。

- 对大理石板材进行水平和垂直方向的调整，以保证整体安装效果的一致性。

4. 系统的调试和维护
- 完成大理石板材的固定后，进行系统的调试和维护工作。

- 确保各个部件的连接牢固可靠，没有松动和漏缝。

- 配置和调节系统的防水、保温等功能，确保大理石干挂立面的性能。

总之，干挂大理石金属骨架施工工艺是一个经过精心设计和施工的过程，需要专业技术和经验。

只有正确执行施工工艺，才能实现高质量的大理石干挂立面。
