下载文档原格式
织物燃烧性能测试简介织物燃烧性能测试简介1.纺织品的燃烧特性：纺织物的燃烧是一个复杂的过程。
它们的易燃性除了纤维的化学组成以外还和织物结构以及织物上染料等物质的性质有关。
对于普通的服用纺织品，材料本身的性能是其燃烧特性的决定因素。
纤维按燃烧性能一般分为：（1）不燃性：玻璃纤维、石棉、钢铁纤维等。
（2）难燃性：聚氯乙烯，聚丙烯腈等（3）可燃性：羊毛,蚕丝，涤纶、尼龙等（4）易燃性：纤维素纤维（如棉、黏胶等），硝化纤维素高性能耐火耐燃纤维适用于防护服的制备，对于可燃或易燃的纤维织成的织物则需要进行阻燃整理。
阻燃整理是对纺织品进行某些化学处理，使其遇火不易燃烧，或一燃即熄的处理方式。
2.纺织品的阻燃整理：纺织品的阻燃机理有以下几种：（1）覆盖论：某些阻燃剂在温度较高的情况下（＞500℃），能在纤维表面形成覆盖层，而具有隔绝作用，除了阻碍氧气的供应外，还可以阻止可燃性气体向外扩散的作用，从而达到阻燃的目的。
如硼砂－硼酸。
（2）气体论：阻燃剂在燃烧的温度下，分解出不燃性气体如CO2、HCl、H2O等，将可燃性气体的浓度冲淡到能产生火焰的浓度以下。
（3）热论：观点一：阻燃剂在高温下发生吸热变化如熔融和升华，从而有阻止燃烧蔓延的作用；观点二：阻燃剂能使纤维迅速散热，使织物达不到燃烧的温度；（4）催化脱水论：阻燃剂的存在，改变了纤维的热裂解机理，使纤维在裂解温度前而大量脱水或发生交联作用，使可燃性气体和挥发性液体的量大大减少，而使固体碳量大大增加，这样有焰燃烧就会得到抑制。
对应相应的阻燃机理，阻燃整理有三个途径：（1）竭燃法：阻燃剂与纤维素纤维以离子键或共价键结合，使其在纤维中不溶解而获得耐久性阻燃效果。
（2）原液法：将阻燃剂直接加入到纺丝液中。
（3）共聚法：将阻燃剂加入到聚合物链段中，使织物具有耐洗、耐漂、耐汗渍等合格牢度，并不致被皮肤吸收。
印染厂主要采用第一种方法。
3.纺织品阻燃性能的测试纺织品的阻燃性测试有以下几种：（1）织物燃烧性能试验：分为垂直、水平、45度燃烧测试法。
纺织品的阻燃性能测试及评价方法有很多种，以下是其中几种：
1. 垂直法：将试样放在1mx3m的试验用房间内的中央，关闭前后观察窗，启动排烟风机，使烟气按设定的方向流动，在距地面高度为38mm的垂直管内对试样进行测试。
当试样上或下面邻近部位的火焰在直径25mm范围内继续蔓延时，记录此时的时间，测试完成后，测量垂直管内烟气的温度。
2. 水平法：将试样按长轴方向放置于1mx0.6mx0.3m的试验用房间中央，关闭前后观察窗，启动排烟风机，使烟气按设定的方向流动，在距试样高度为38mm的水平管内对试样进行测试。
当试样上或下面邻近部位的火焰在直径25mm范围内继续蔓延时，记录此时的时间，测试完成后，测量水平管内烟气的温度。
3. 1m水平管法：将试样按长轴方向放置于1mx0.6mx0.3m的试验用房间中央，关闭前后观察窗，启动排烟风机，使烟气按设定的方向流动，在距试样高度为1m的水平管内对试样进行测试。
当试样上或下面邻近部位的火焰在直径25mm范围内继续蔓延时，记录此时的时间，测试完成后，测量水平管内烟气的温度。
4. 3m水平管法：将试样按长轴方向放置于1mx0.6mx0.3m的试验用房间中央，关闭前后观察窗，启动排烟风机，使烟气按设定的方向流动，在距试样高度为3m的水平管内对试样进行测试。
当试样上或下面邻近部位的火焰在直径25mm范围内继续蔓延时，记录此时的时间，测试完成后，测量水平管内烟气的温度。
5. 9m水平管法：将试样按长轴方向放置于1mx0.6mx0.3m的试验用房间中央，关闭前后观察窗，启动排烟风机，使烟气按设定的方向流动，在距试样高度为9m的水平管内对试样进行测试。

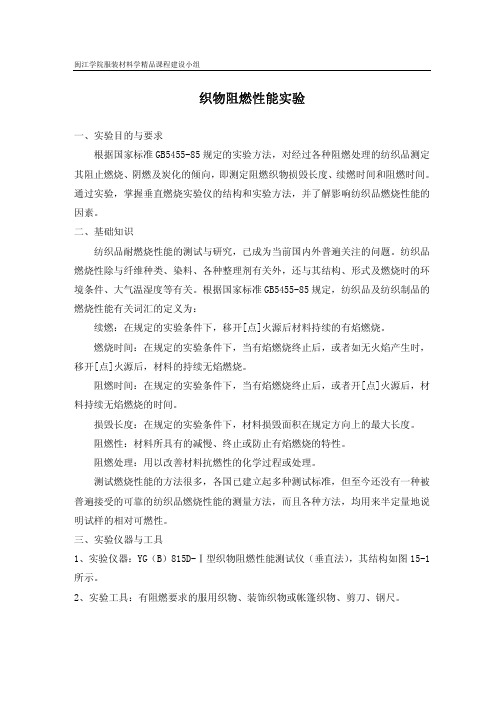

织物阻燃性能实验一、实验目的与要求根据国家标准GB5455-85规定的实验方法，对经过各种阻燃处理的纺织品测定其阻止燃烧、阴燃及炭化的倾向，即测定阻燃织物损毁长度、续燃时间和阻燃时间。
通过实验，掌握垂直燃烧实验仪的结构和实验方法，并了解影响纺织品燃烧性能的因素。
二、基础知识纺织品耐燃烧性能的测试与研究，已成为当前国内外普遍关注的问题。
纺织品燃烧性除与纤维种类、染料、各种整理剂有关外，还与其结构、形式及燃烧时的环境条件、大气温湿度等有关。
根据国家标准GB5455-85规定，纺织品及纺织制品的燃烧性能有关词汇的定义为：续燃：在规定的实验条件下，移开[点]火源后材料持续的有焰燃烧。
燃烧时间：在规定的实验条件下，当有焰燃烧终止后，或者如无火焰产生时，移开[点]火源后，材料的持续无焰燃烧。
阻燃时间：在规定的实验条件下，当有焰燃烧终止后，或者开[点]火源后，材料持续无焰燃烧的时间。
损毁长度：在规定的实验条件下，材料损毁面积在规定方向上的最大长度。
阻燃性：材料所具有的减慢、终止或防止有焰燃烧的特性。
阻燃处理：用以改善材料抗燃性的化学过程或处理。
测试燃烧性能的方法很多，各国已建立起多种测试标准，但至今还没有一种被普遍接受的可靠的纺织品燃烧性能的测量方法，而且各种方法，均用来半定量地说明试样的相对可燃性。
三、实验仪器与工具1、实验仪器：YG（B）815D-Ⅰ型织物阻燃性能测试仪（垂直法），其结构如图15-1所示。
2、实验工具：有阻燃要求的服用织物、装饰织物或帐篷织物、剪刀、钢尺。
图15-1 YG（B）815D-Ⅰ型织物阻燃性能测试仪（垂直法）四、试样方法与步骤1、取样：试样为300×80 mm的长方形，长的一边要与织物经向或纬向平行。
一般取试样经向5个，纬向5个共计10个，并要求经向试样不能取自同一经纱，纬向试样不能取自同一纬纱。
2、实验步骤⑴ 实验温湿度要求在温度10～30℃，相对湿度30%～80%的大气中进行。
服装面料的阻燃性能的质量评估与防火处理方法研究近年来，由于纺织品起火引发的火灾事故频繁发生，对人们的生命和财产安全构成了严重威胁。
因此，提高服装面料的阻燃性能成为了一个重要的研究方向。
本文将重点对服装面料的阻燃性能进行质量评估，并探讨防火处理的方法。
一、服装面料的阻燃性能评估方法1. 火焰试验法火焰试验法是评估服装面料阻燃性能最为常用的方法之一。
该方法通过在样品上施加火焰，观察火焰的燃烧情况，包括燃烧时间、火焰蔓延速度、残留长度等指标，来评估面料的阻燃性能。
2. 热释放率测试法热释放率测试法通过测量燃烧过程中释放出的热量，来评估面料的阻燃性能。
该方法可以准确评估面料的燃烧速率以及热释放程度，为进一步的阻燃性能研究提供基础数据。
3. 烟气毒性评估烟气毒性是火灾中导致人员伤亡的主要原因之一，因此对服装面料的烟气毒性进行评估至关重要。
常用的烟气毒性评估方法包括烟密度测试和烟毒性分析，通过对烟雾中有害物质的检测和分析，评估面料燃烧时产生的烟气对人体的危害程度。
二、服装面料的防火处理方法1. 阻燃剂的添加阻燃剂的添加是提高服装面料阻燃性能的常用方法之一。
阻燃剂的主要作用是抑制面料的燃烧过程，使其形成阻隔燃烧的层，有效延缓火势蔓延。
在面料的生产过程中加入合适的阻燃剂，可以显著提高其阻燃性能。
2. 表面涂层处理表面涂层是一种常见的面料防火处理方法。
通过在面料表面涂覆一层阻燃涂料或阻燃剂，能够阻隔氧气供应，减缓燃烧速率，从而提高面料的阻燃性能。
同时，表面涂层还可以提升面料的耐磨损和耐洗涤性能。
3. 纤维结构改性通过对面料纤维的结构进行改性，能够增强其阻燃性能。
常见的方法包括改变纤维的宽度、长度和形态，引入阻燃纤维等。
这些改性方法可以改善纤维的断裂性能和耐高温性能，从而提高面料的阻燃性能。
4. 物理与化学处理物理和化学处理是改善面料阻燃性能的有效手段之一。
例如，通过热处理、紫外辐射等物理方法，可以改变纤维的链结构，从而提高其抗燃性能。
布料阻燃测试布料阻燃测试是为了评估各种类型的织物、毛毡和底材在火灾发生时的抗火性能。
这种测试是保护消费者和员工的必要措施，以确保产品符合国家和地区的安全标准。
以下介绍一下布料阻燃测试的流程和标准。
一、测试流程布料阻燃测试通常包括以下步骤：1.准备样品：样品需要在实验室中被准确地切成规定的尺寸，通常是76mm x 152mm。
通常使用的样品数量为24个。
2.确定阻燃性：将样品在灯火下燃烧，记录燃烧过程中的时间、是否熄灭和物质剩余的度量值。
3. 整理数据：将测试结果整理成图形或表格，并计算出各个样品的平均值以及标准差。
二、测试标准布料阻燃测试的标准通常是由国家或地区的安全机构所制定，常见的测试标准包括：1.美国法规：NFPA 701–Flame Propagation of Textiles and Films2.欧洲标准：EN 13773–Textiles–Determination of Flame Spread of Vertically Oriented Specimens3.国际标准：ISO 6940:2004–Textiles–Burning behaviour–Determination of ease of ignition of vertically oriented specimen3.中国标准：GB/T 5455-1997 化纤织物阻燃性能试验方法.三、结论布料阻燃测试是为了保障消费者和员工的生命安全进行的重要测试，其测试流程和标准有多种选择，需要根据不同需求进行选择。
在生产和销售过程中，厂商需要对产品进行阻燃测试，以确保产品的质量符合国家标准，保证产品的安全性和稳定性，为消费者和员工提供更可靠的保障。
1 概述所有的天然纤维素或再生纤维素纤维织物以及部分经整理或未经整理的其他天然或合成纤维织物都是可燃的，这些织物在接触明火源时，容易引起燃烧，由于其易燃性以及火焰的蔓延性等因素，致使一些可燃织物在制成服装供消费者使用时，会危及到消费者的安全。
鉴于以上原因，为保障财产和人身安全，避免或减少火灾造成的伤害和损失，各国针对织物及其制品的易燃性能制定了一系列法规和相关检测方法。
欧美、日本等国很早就对一系列纺织产品的燃烧性能进行了立法，包括服装用织物、睡衣、儿童睡衣、地毯、床垫、窗帘等，要求须经燃烧试验合格才能生产和使用；美国消费者产品安全委员会(CPSC)还立法规定凡在高层建筑、航空、海运、医院疗养院、群众集会场所及易燃工作区等使用的纺织品必须经耐燃测试合格。
本文主要介绍美国、加拿大、日本、欧洲及中国相应的技术法规、标准和主要测试方法。
2 纺织品燃烧性能技术法规与标准美国美国早在1953年就通过了《易燃织物法案》(FFA)，在1954年和1967年又进行了修订，并由美国消费者产品安全委员会(CPSC)强制执行(表1)。
表1的加拿大加拿大关于纺织阻燃性能的规定包含在危险品法规和条例当中，由加拿大卫生部负责派检查员强制执行(表2)。
表2中国(表3)表33 主要测试方法概述阻燃性能测试方法有多种，各国几乎都有自己的国家标准，不同种类织物有不同的测试方法，有些织物也可以用不同的测试方法来评价其阻燃性能。
传统上，按照织物试样放置的不同可分为垂直法、45°倾斜法、水平法。
本文介绍最常用的几种测试方法：垂直法、45°倾斜法、水平法和限氧指数法。
垂直法3.2.1 原理该种测试方法规定试样垂直放置(试样的长度方向与水平线垂直)，燃烧源在试样的下方引燃试样，测量试样的最小点燃时间、续燃时间、阻燃时间、火焰蔓延速度、碳化长度(损毁长度)、碳化面积(损毁面积)等与阻燃性能有关的指标，并据此来评定样品的阻燃性能级别或是否合格。
布料阻燃测试一、介绍布料阻燃测试是一种用于评估布料的阻燃性能的测试方法。
阻燃性能是指材料在火焰作用下的燃烧特性，是衡量材料火灾安全性的重要指标之一。
布料阻燃测试的目的是确定布料在火灾发生时的燃烧行为，以评估其在火灾中的安全性能。
二、测试方法2.1 垂直燃烧测试垂直燃烧测试是最常用的布料阻燃测试方法之一。
测试时，将布料垂直悬挂在燃烧装置上，点燃布料的下端，观察布料的燃烧特性，包括燃烧速度、火焰蔓延情况等。
根据测试结果，可以评估布料的阻燃性能等级。
2.2 氧指数测试氧指数测试是另一种常用的布料阻燃测试方法。
测试时，将布料样品放置在含有不同氧浓度的气体中，点燃布料样品，观察其燃烧情况。
通过测量布料样品燃烧所需的最低氧浓度，可以评估布料的阻燃性能。
2.3 其他测试方法除了垂直燃烧测试和氧指数测试，还有一些其他的布料阻燃测试方法，如水平燃烧测试、垂直耐燃测试等。
这些测试方法可以根据具体的需求选择，以评估布料在不同条件下的阻燃性能。
三、阻燃性能评估3.1 阻燃等级根据布料在阻燃测试中的表现，可以将其阻燃性能分为不同的等级。
常见的阻燃等级有以下几种： - A级：无燃烧滴落，燃烧时间短，燃烧范围小。
- B级：无燃烧滴落，燃烧时间较长，燃烧范围较大。
- C级：有燃烧滴落，燃烧时间较长，燃烧范围较大。
- D级：有燃烧滴落，燃烧时间长，燃烧范围大。
- E级：有燃烧滴落，燃烧时间很长，燃烧范围很大。
3.2 阻燃性能要求不同应用场景对布料的阻燃性能有不同的要求。
一般来说，阻燃性能要求包括以下几个方面： - 燃烧速度：布料的燃烧速度应当较慢，以减少火势蔓延的可能性。
- 燃烧范围：布料的燃烧范围应当较小，以减少火灾的危害范围。
- 燃烧滴落：布料在燃烧过程中应当尽量减少燃烧滴落，以减少火灾的扩散和蔓延。
- 烟气生成：布料在燃烧过程中应当尽量减少烟气的生成，以提高逃生的可能性。
四、布料阻燃技术4.1 阻燃剂的应用阻燃剂是提高布料阻燃性能的重要手段之一。
纺织品的阻燃整理的相关测试方法我国纺织品燃烧性能的测试方法也有很多,比较常见的方法有：1、垂直法GB/T5455即为垂直法。
该方法是将试样垂直放置在试样箱中,在试样下方用规定的燃烧器点燃,火焰高度为40±2mm,点火时间为12s,测定规定点火时间后,试样的续燃时间、阴燃时间及损毁长度,同时注意是否有熔融、滴落物引起试验箱底部脱脂棉的燃烧或阴燃,此方法操作简单,是最为常用的测定阻燃性能的方法之一。
2、氧指数法该方法是将试样夹于试样夹上垂直放在燃烧筒内,在向上流动的氧、氮气流中,点燃试样上端,观察其燃烧特性,并于规定的极限值(续燃时间或阴燃时间为2min;损毁长度为40mm)比较其续燃时间或损毁长度。
通过在不同氧浓度中的一系列试验,可以测得维持试样燃烧时氧气的最低氧浓度值。
氧指数法灵敏度高,对试验条件以及操作人员的要求也比较高。
3、倾斜法倾斜法有两种方法:一种是测定损毁面积和接焰次数（GB/T 14645）；另一种是测定燃烧速率（GB/T14644)。
前者适用于测定阻燃纺织品;后者适用于测定易燃纺织品穿着时,一旦点燃后燃烧的剧烈程度和速度,不适用于阻燃纺织品。
在此仅介绍前一种方法。
(1)损毁面积的测定将试样放入试样夹,与水平呈45°角放置在试验箱中,在试样下端施加规定的点火源,火焰高度为45±2mm;点火时间为30s,点火时间结束后,测量织物的续燃时间、阴燃时间、损毁面积及损毁长度。
(2)接焰次数的测定此方法适用于测定遇火熔融收缩的纺织品。
每块试样长100mm,质量为1g,将试样卷成筒状塞入试样支撑螺旋线圈中,螺旋圈与水平呈45°角放置在燃烧箱中,用规定的点火器对试样下端点火,火焰高度为45±2mm,测量织物燃烧距实验下端90mm处需要接触火焰的次数。
4、水平法我国行业标准Fz/T 01028就是此类方法。
实验时,将试样放在试样夹上,水平放置于试验箱中,在试样的头端点火15s,测定火焰在试样上蔓延的距离以及蔓延此距离所用的时间,计算出燃烧速率,水平法主要用于对汽车内饰装饰材料进行考核。
1 概述所有的天然纤维素或再生纤维素纤维织物以及部分经整理或未经整理的其他天然或合成纤维织物都是可燃的，这些织物在接触明火源时，容易引起燃烧，由于其易燃性以及火焰的蔓延性等因素，致使一些可燃织物在制成服装供消费者使用时，会危及到消费者的安全。
鉴于以上原因，为保障财产和人身安全，避免或减少火灾造成的伤害和损失，各国针对织物及其制品的易燃性能制定了一系列法规和相关检测方法。
欧美、日本等国很早就对一系列纺织产品的燃烧性能进行了立法，包括服装用织物、睡衣、儿童睡衣、地毯、床垫、窗帘等，要求须经燃烧试验合格才能生产和使用；美国消费者产品安全委员会(CPSC)还立法规定凡在高层建筑、航空、海运、医院疗养院、群众集会场所及易燃工作区等使用的纺织品必须经耐燃测试合格。
本文主要介绍美国、加拿大、日本、欧洲及中国相应的技术法规、标准和主要测试方法。
2 纺织品燃烧性能技术法规与标准美国美国早在1953年就通过了《易燃织物法案》(FFA)，在1954年和1967年又进行了修订，并由美国消费者产品安全委员会(CPSC)强制执行(表1)。
表1的加拿大加拿大关于纺织阻燃性能的规定包含在危险品法规和条例当中，由加拿大卫生部负责派检查员强制执行(表2)。
表2中国(表3)表33 主要测试方法概述阻燃性能测试方法有多种，各国几乎都有自己的国家标准，不同种类织物有不同的测试方法，有些织物也可以用不同的测试方法来评价其阻燃性能。
传统上，按照织物试样放置的不同可分为垂直法、45°倾斜法、水平法。
本文介绍最常用的几种测试方法：垂直法、45°倾斜法、水平法和限氧指数法。
垂直法3.2.1 原理该种测试方法规定试样垂直放置(试样的长度方向与水平线垂直)，燃烧源在试样的下方引燃试样，测量试样的最小点燃时间、续燃时间、阻燃时间、火焰蔓延速度、碳化长度(损毁长度)、碳化面积(损毁面积)等与阻燃性能有关的指标，并据此来评定样品的阻燃性能级别或是否合格。
阻燃性能的测试方法阻燃性能的测试方法1、垂直法（1）测试仪器：阻燃性能测试仪（垂直法）。
（2）测试步骤：取30mm×80mm试样3块，在标准条件下｛（20±2）℃、相对湿度65%±2%｝平衡24h.取其一块夹在垂直燃烧试验仪的试样夹上，试样下沿与试样夹两下端相齐；调节试样夹底部位于点火器管口最高点之上17mm。
按点火开关，点燃点火器，用qifa3调节火焰高度为（40±2）mm，然后将条件转换开关放在试验位置，并检查续燃、阴燃计时器是否在零位上。
设定点燃时间为12s。
将试样夹连同试样垂直悬挂于实验箱内，关闭箱门，点燃点火器，待30s火焰稳定后，按启动开关，使点火器移到试样的正下方，点燃试样，12s后，点火器回复原位，此时续燃计时器开始计时。
待续燃停止，立即按计时器的停止开关，此时阴燃计时器开始计时，待阴燃停止后，再按计时器的停止开关。
读取续燃时间和阴燃时间（精确至0.1s）。
打开试验箱门，取出试样夹，卸下试样。
向沿其长度方向碳化处对折一下，在试样下端的一侧距其底边及侧边各约6mm处，挂上按织物单位面积质量选用的重锤（具体见表8），然后用手轻轻提起试样的下端的另一侧，并使重锤悬空，以使织物在自然状态，从碳化处裂开。
放下织物，测量试样裂开的长度，即为损毁长度（精确至1mm）。
表8织物重量与选用重锤质量对应表（3）阻燃性能测试指标见表9、表10、表11。
表 9 阻燃性能分级指标（按GB 5455-1997方法）经阻燃整理后的织物，达二级者为合格，达一级者为优等品。
试验布经50次洗涤后不得低于三级。
在试验中若发现纺织品用熔融收缩现象时为不合格品。
表 10 影剧院或礼堂内装饰用织物阻燃等级要求表 11阻燃等级对应的测试指标2、简易测试法标准测试法一般要求较高，还需要专门的仪器。
工厂若仅需进行要求不高的初步试验或选用工艺条件时作参考或对比，可采用建议的试验方法。
所得数据仅供比较时参考。
