2013全国初中物理中考试卷初中物理中考试题精编知识点：阅读理解专题

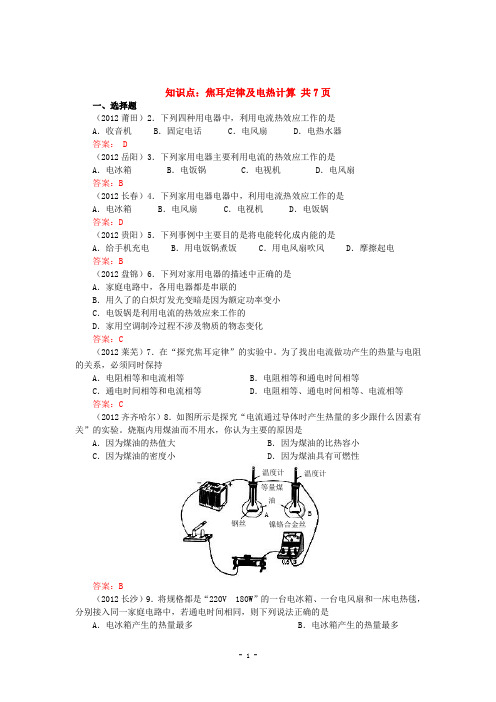

知识点：焦耳定律及电热计算 共7页一、选择题（2012莆田）2．下列四种用电器中，利用电流热效应工作的是A ．收音机B ．固定电话C ．电风扇D ．电热水器答案： D（2012岳阳）3．下列家用电器主要利用电流的热效应工作的是A ．电冰箱B ．电饭锅C ．电视机D ．电风扇答案：B（2012长春）4．下列家用电器电器中，利用电流热效应工作的是A ．电冰箱B ．电风扇C ．电视机D ．电饭锅答案：D（2012贵阳）5．下列事例中主要目的是将电能转化成内能的是A ．给手机充电B ．用电饭锅煮饭C ．用电风扇吹风D ．摩擦起电答案：B（2012盘锦）6．下列对家用电器的描述中正确的是A ．家庭电路中，各用电器都是串联的B ．用久了的白炽灯发光变暗是因为额定功率变小C ．电饭锅是利用电流的热效应来工作的D ．家用空调制冷过程不涉及物质的物态变化答案：C（2012莱芜）7．在“探究焦耳定律”的实验中。

为了找出电流做功产生的热量与电阻的关系，必须同时保持A ．电阻相等和电流相等B ．电阻相等和通电时间相等C ．通电时间相等和电流相等D ．电阻相等、通电时间相等、电流相等 答案：C（2012齐齐哈尔）8．如图所示是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验。

烧瓶内用煤油而不用水，你认为主要的原因是A ．因为煤油的热值大B ．因为煤油的比热容小C ．因为煤油的密度小D ．因为煤油具有可燃性答案：B（2012长沙）9．将规格都是“220V 180W ”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是A ．电冰箱产生的热量最多B ．电冰箱产生的热量最多温度计温度计等量煤油钢丝 镍铬合金丝 A BC ．电热毯产生的热量最多D ．三者产生的热量一样多答案：C（2012桂林）10．如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。

比较通电后两根电阻丝各自两端的电压U 甲、U 乙以及它们在相同时间内分别产生的热量Q 甲、Q 乙的大小，下面关系中正确的是：A ．U 甲＝U 乙，Q 甲＝Q 乙B ．U 甲＜乙，甲＞乙C ．U 甲＜U 乙，Q 甲＜Q 乙D ．U 甲＞U 乙，Q 甲＜Q 乙答案：C（2012乐山）11．如图所示，在四个相同的水槽中盛有质量和温度都相同的水，现将电阻丝R 1、R 2（R 1<R 2），分别按下图所示的四种方法连接放入水槽，并接入相同的电路。

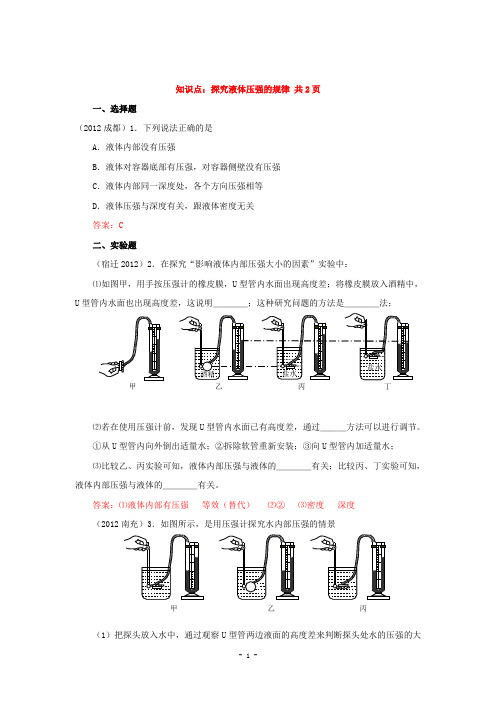

知识点：探究液体压强的规律 共2页一、选择题（2012成都）1．下列说法正确的是A ．液体内部没有压强B ．液体对容器底部有压强，对容器侧壁没有压强C ．液体内部同一深度处，各个方向压强相等D ．液体压强与深度有关，跟液体密度无关答案：C二、实验题（宿迁2012）2．在探究“影响液体内部压强大小的因素”实验中：⑴如图甲，用手按压强计的橡皮膜，U 型管内水面出现高度差；将橡皮膜放入酒精中，U 型管内水面也出现高度差，这说明＿＿＿＿；这种研究问题的方法是＿＿＿＿法；⑵若在使用压强计前，发现U 型管内水面已有高度差，通过＿＿＿方法可以进行调节。

①从U 型管内向外倒出适量水；②拆除软管重新安装；③向U 型管内加适量水；⑶比较乙、丙实验可知，液体内部压强与液体的＿＿＿＿有关；比较丙、丁实验可知，液体内部压强与液体的＿＿＿＿有关。

答案：⑴液体内部有压强 等效（替代） ⑵② ⑶密度 深度（2012南充）3．如图所示，是用压强计探究水内部压强的情景（1）把探头放入水中，通过观察U型管两边液面的高度差来判断探头处水的压强的大甲 乙 丙 丁甲乙 丙小，高度差越大，水的压强_______（选填“越大”或“越小”）；（2）比较甲图、乙图和丙图，可以得到：在同一深度，液体内部向各个方向的压强____；（3）在乙图中把探头慢慢下移，可以观察U 型管两边液面的高度差增大，从而得到：在同一种液体里，液体的压强随________的增加而增大；（4）在乙图中，若只将烧杯中的水换成盐水，其他条件不变，则可以观察到U 型管两边液面的__________________．答案：（1）越大 （2）相等 （3）深度 （4）高度差变大（2012长春）4．用压强计探究液体内部压强的特点，如图所示．（1）对比图甲、乙、丙可知：同种液体在同一深度处向各个方向的压强_________．（2）对比图丙和图丁，U 形管两侧页面的高度差相等，由此可知两种液体密度的大小关系是ρ液_______ρ盐水．（3）在图丁中保持探头的位置不变，向烧杯中逐渐加入水（未溢出），U 形管两侧液面的高度差将_________（选填“变大”、“不变”、“变小”）．答案：（1）相等 （2）>（或大于） （3）变大甲 乙丙 丁。

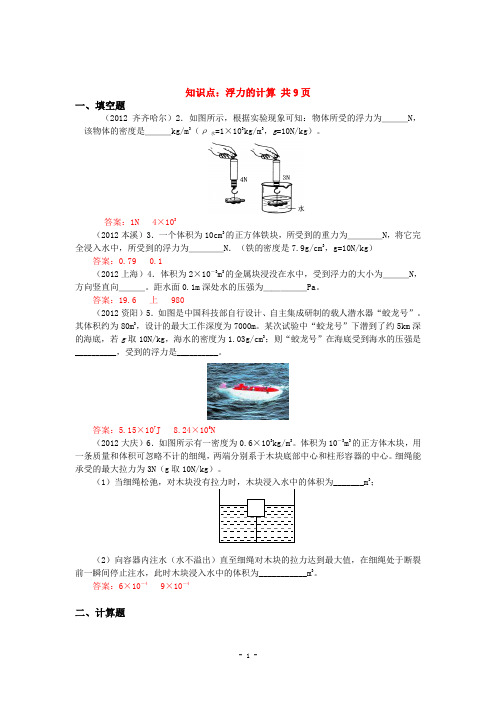

知识点：浮力的计算共9页一、填空题（2012齐齐哈尔）2．如图所示，根据实验现象可知：物体所受的浮力为＿＿＿N，该物体的密度是＿＿＿kg/m3（ρ水=1×103kg/m3，g=10N/kg）。

答案：1N 4×103（2012本溪）3．一个体积为10cm3的正方体铁块，所受到的重力为＿＿＿＿N，将它完全浸入水中，所受到的浮力为＿＿＿＿N．（铁的密度是7.9g/cm3，g=10N/kg）答案：0.79 0.1（2012上海）4．体积为2×10－3m3的金属块浸没在水中，受到浮力的大小为＿＿＿N，方向竖直向＿＿＿。

距水面0.1m深处水的压强为＿＿＿＿＿Pa。

答案：19.6 上 980（2012资阳）5．如图是中国科技部自行设计、自主集成研制的载人潜水器“蛟龙号”。

其体积约为80m3，设计的最大工作深度为7000m。

某次试验中“蛟龙号”下潜到了约5km深的海底，若g取10N/kg，海水的密度为1.03g/cm3；则“蛟龙号”在海底受到海水的压强是__________，受到的浮力是__________。

答案：5.15×107J 8.24×105N（2012大庆）6．如图所示有一密度为0.6×103kg/m3。

体积为10－3m3的正方体木块，用一条质量和体积可忽略不计的细绳，两端分别系于木块底部中心和柱形容器的中心。

细绳能承受的最大拉力为3N（g取10N/kg）。

（1）当细绳松弛，对木块没有拉力时，木块浸入水中的体积为_______m3；（2）向容器内注水（水不溢出）直至细绳对木块的拉力达到最大值，在细绳处于断裂前一瞬间停止注水，此时木块浸入水中的体积为___________m3。

答案：6×10－4 9×10－4二、计算题答案：⑴G =mg =0.056kg×10N/kg=0.56N⑵V 石=V 总－V 水=60cm 3－40cm 3=20cm 3⑶ρ石=石石V m =320cm56g =2.8g/cm 3⑷F 浮=ρ水V 排g =1.0×103kg/m 3×20×10-6m 3×10N/kg=0.2N（2012泰州）8．小明同学对一个金属块进行了两次测量：第一次如图（甲）所示，用细线系住金属块挂在弹簧测力计上，弹簧测力计的读数为2.7N ；第二次如图（乙）所示，让金属块浸没在盛水的杯子中，这时弹簧测力计的读数为1.7N ．（g 取10N/kg ）（1）求金属块在水中受到的浮力； （2）求金属块的体积；（3）通过进一步计算，结合下表所列的“某些金属的密度”，说明金属块是何种金属．金 属金 铜 铁 铝 密度（×103kg/m 3）19.38.97.92.7答案：（1）N 1N 7.1N 7.2=-=-=F G F 浮甲 乙（2）∵排水浮gV F ρ=∴3433m 1010N/kgkg/m 101.0N1-=⨯⨯===g F V V 水浮排物ρ （3）3334kg/m 102.7m1010N/kg 2.7N ⨯=⨯==-物物gV G ρ 是铝 （2012常州）9．福岛第一核电站核泄漏事故给日本环境带来了灾难，清除铯污染已是迫在眉睫．（1）对于池塘水中的铯，可投入吸水性很强的沸石加以吸附．为测量一沸石块的密度，技术人员展开实验探究，如图（甲）所示：①用调节好的天平测量沸石块的质量；②用量筒测量适量细砂的体积；③用量筒测量沸石块和这些细砂的总体积．问：沸石块的密度是多少？（2）对于土壤中的铯，可用一定浓度的酸液清洗并去除．为测量酸液的密度，技术人员展开实验探究，如图（乙）所示：①取一装有铁砂的密闭玻璃瓶，用细玻璃丝悬挂在校零后的弹簧测力计下方，测得其重量；②将玻璃瓶完全浸没于水中，测得拉力大小；③将玻璃瓶完全浸没于酸液中，测得拉力大小．问：酸液的密度是多少？（g 取10N/kg ）答案：（1）m 石＝39.6gV 石＝（42－20）cm 3＝22cm 3N0 1 2 3 4 5 01 2 3 4 5 N0 1 2 3 4 5 0 1 2 3 4 5 N0 1 2 3 4 50 1 2 3 4 5 水 酸液（乙） ①②③（甲）①②③0 1 2 4 3 5g 20g 10g5g10 20 30 40 50 mL 1020 30 40 50 mLρ石＝石石V m ＝22.639g/cm 3＝1.8g/cm 3＝1.8×103kg/m 3（2）G ＝4NF 浮水＝G －F 拉水＝（4－2）N ＝2 NV 排水＝g F 水浮水ρ＝1010.0123⨯⨯m 3＝2×10-4m 3∵浸没 ∴V 排酸＝V 瓶＝V 排水＝2×10-4m 3F 浮酸＝G －F 拉酸＝（4－1.6）N ＝2.4Nρ酸＝排酸浮酸gV F ＝4-10210.42⨯⨯kg/m 3＝1.2×103kg/m 3（2012岳阳）10．边长为5cm ，质量为0.25kg 的立方体橡皮泥块放在水平桌面上，如图所示。

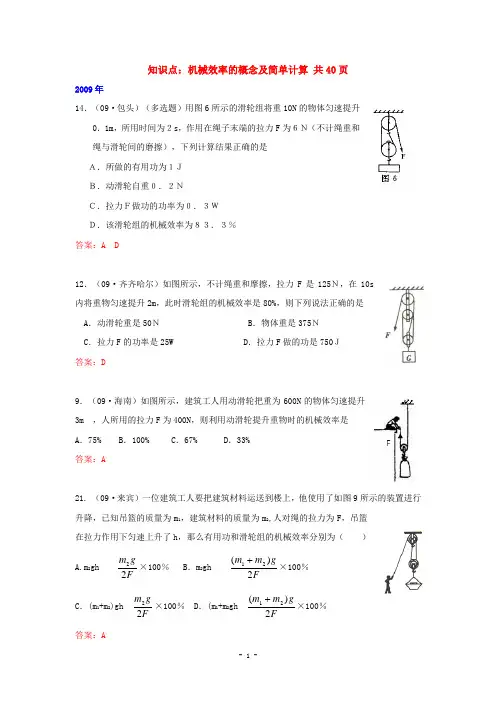

知识点：机械效率的概念及简单计算 共40页2009年14．（09·包头）（多选题）用图6所示的滑轮组将重10N 的物体匀速提升0．1m ，所用时间为２s ，作用在绳子末端的拉力F 为６Ｎ（不计绳重和绳与滑轮间的磨擦），下列计算结果正确的是 Ａ．所做的有用功为１Ｊ Ｂ．动滑轮自重０．２Ｎ Ｃ．拉力Ｆ做功的功率为０．３Ｗ Ｄ．该滑轮组的机械效率为８３．３％ 答案：A D12．（09·齐齐哈尔）如图所示，不计绳重和摩擦，拉力F 是125Ｎ，在10s内将重物匀速提升2m ，此时滑轮组的机械效率是80%，则下列说法正确的是 A ．动滑轮重是50Ｎ B ．物体重是375Ｎ C ．拉力F 的功率是25W D ．拉力F 做的功是750Ｊ 答案：D9．（09·海南）如图所示，建筑工人用动滑轮把重为600N 的物体匀速提升3m ，人所用的拉力F 为400N ，则利用动滑轮提升重物时的机械效率是 A ．75% B ．100% C ．67% D ．33% 答案：A21. （09·来宾）一位建筑工人要把建筑材料运送到楼上，他使用了如图9所示的装置进行升降，已知吊篮的质量为m 1，建筑材料的质量为m 2,人对绳的拉力为F ，吊篮在拉力作用下匀速上升了h ，那么有用功和滑轮组的机械效率分别为（ ） A.m 2ghFg m 22×100％ B ．m 2gh F gm m 2)(21+×100％C ．(m 1+m 2)gh Fg m 22×100％ D ．(m 1+m 2gh F gm m 2)(21+×100％答案：A13．（09·深圳）图2是利用某滑轮组提升货物的示意图。

已知货物G的重力是12N，被匀速提升0.2m，绳子自由端所施力F为5N，则以下说法不正确．．．的是A. 货物G所受的拉力与其重力是一对平衡力B. 有用功是1JC. 力F做的总功是3JD. 滑轮组的机械效率为80％答案：B（09山西）.斜面长5m，高1m，工人用沿斜面方向400N的力把重1600N集装箱匀速推到车上，推力对集装箱做的功是_________J，斜面的机械效率是_________。

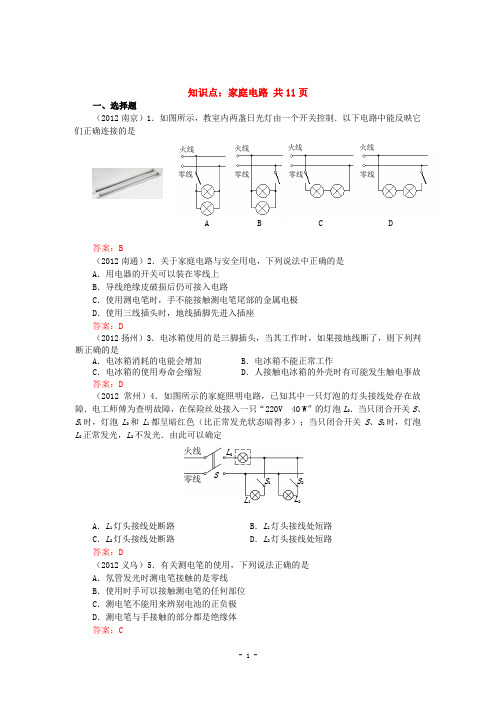

知识点：家庭电路 共11页一、选择题（2012南京）1．如图所示，教室内两盏日光灯由一个开关控制．以下电路中能反映它们正确连接的是答案：B（2012南通）2．关于家庭电路与安全用电，下列说法中正确的是A．用电器的开关可以装在零线上B ．导线绝缘皮破损后仍可接入电路C ．使用测电笔时，手不能接触测电笔尾部的金属电极D ．使用三线插头时，地线插脚先进入插座答案： D （2012扬州）3．电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是A ．电冰箱消耗的电能会增加B ．电冰箱不能正常工作C ．电冰箱的使用寿命会缩短D ．人接触电冰箱的外壳时有可能发生触电事故 答案：D（2012常州）4．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40 W ”的灯泡L 0．当只闭合开关S 、S 1时，灯泡L 0和L 1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S 、S 2时，灯泡L 0正常发光，L 2不发光．由此可以确定A ．L 1灯头接线处断路B ．L 1灯头接线处短路C ．L 2灯头接线处断路D ．L 2灯头接线处短路答案：D（2012义乌）5．有关测电笔的使用，下列说法正确的是A ．氖管发光时测电笔接触的是零线B ．使用时手可以接触测电笔的任何部位C ．测电笔不能用来辨别电池的正负极D ．测电笔与手接触的部分都是绝缘体答案：CA B C D火线零线 火线 火线 火线 零线 零线 零线S 1L 1 L 2L 0 S 火线零线 S 2（2012自贡）6．关于家庭电路中电器安装的说法错误的是A．开关应接在火线上 B．螺丝口灯泡的螺旋套一定要接在零线上C．开关应和灯泡并联 D．三孔插座应有接地线答案：C（2012成都）7．关于家庭电路和安全用电，下列说法正确的是A．家庭电路中，开关可以直接接在零线和火线之间B．家庭电路中，用铜导线替代熔丝更安全C．在一个普通插线板上长时间同时使用多个大功率用电器，没有安全隐患D．三脚插头的一个插头是与用电器金属外壳相连的答案：D（2012娄底）8．电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。

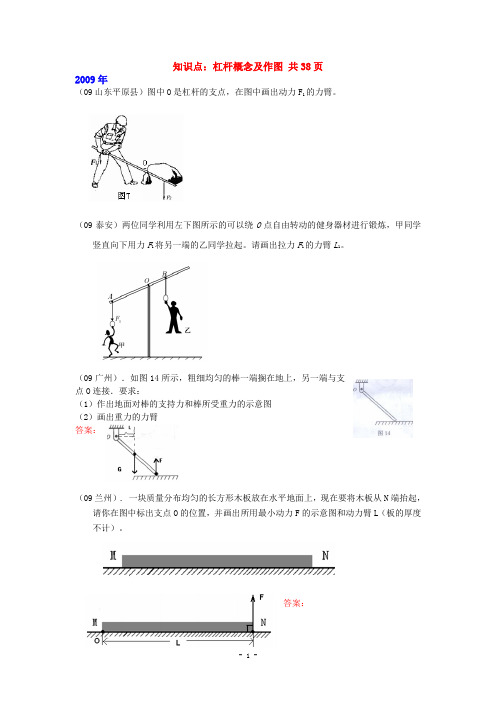

知识点：杠杆概念及作图共38页2009年（09山东平原县）图中O是杠杆的支点，在图中画出动力F1的力臂。

（09泰安）两位同学利用左下图所示的可以绕O点自由转动的健身器材进行锻炼，甲同学竖直向下用力F1将另一端的乙同学拉起。

请画出拉力F1的力臂L1。

（09广州）．如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O连接．要求：（1）作出地面对棒的支持力和棒所受重力的示意图（2）画出重力的力臂答案：（09兰州）. 一块质量分布均匀的长方形木板放在水平地面上，现在要将木板从N端抬起，请你在图中标出支点O的位置，并画出所用最小动力F的示意图和动力臂L（板的厚度不计）。

答案：（09四川自贡）.如图所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。

请在图中画出木棒所受拉力的力臂L及所受重力的示意图。

答案：（09四川遂宁）．请在图中画出力F的力臂L。

答案：(09广东)如图所示，用裁纸刀裁纸，加在裁纸刀上的动力为F，支点在0点，请在图中画出其对应的动力臂L答案：（09山西）.某同学在做俯卧撑运动时（如图），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出策重力和支撑力F的力臂。

答案：18．（09·咸宁）渔夫用绳子通过竹杠拉起渔网，如图所示，请在图上画出绳子AB段对杆拉力F的力臂L。

答案：（09·湖北恩施自治州）25．右图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需的最小力的示意图。

答案：图略评分说明：①正确画出力臂（连接AC）是给分前提，否则本题不得分。

本环节1分。

②垂直AC向上画力给１分。

（09·四川雅安市）24.如图所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L。

答案：图略，正确画出的力臂（2分），如果与力F不垂直但不明显或标式不清等，适当扣分20．（09·本溪）如图甲所示是小宇同学发明的捶背椅，当坐在椅子上的人向下踩脚踏板时，捶背器便敲打背部进行按摩。

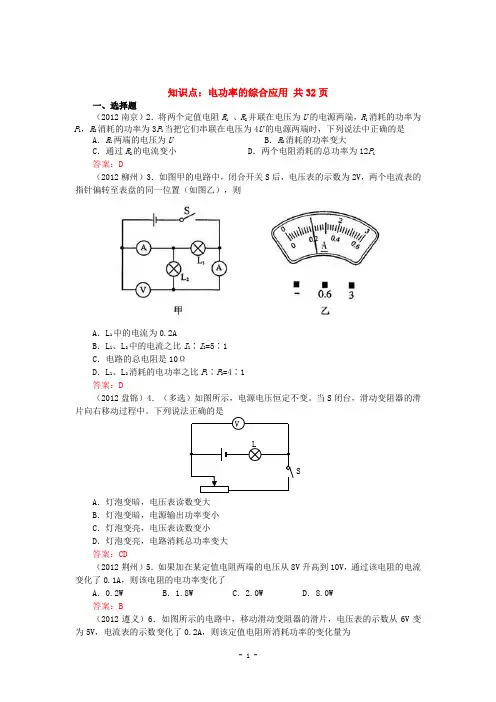

知识点：电功率的综合应用 共32页一、选择题（2012南京）2．将两个定值电阻R 1 、R 2并联在电压为U 的电源两端，R 1消耗的功率为P 1，R 2消耗的功率为3P 1当把它们串联在电压为4U 的电源两端时，下列说法中正确的是A ．R 1两端的电压为UB ．R 2消耗的功率变大C ．通过R 2的电流变小D ．两个电阻消耗的总功率为12P 1 答案：D（2012柳州）3．如图甲的电路中，闭合开关S 后，电压表的示数为2V ，两个电流表的指针偏转至表盘的同一位置（如图乙），则A ．L 1中的电流为0.2AB ．L l 、L 2中的电流之比I l ∶I 2=5∶1C ．电路的总电阻是10ΩD ．L l 、L 2消耗的电功率之比P l ∶P 2=4∶1 答案：D（2012盘锦）4．（多选）如图所示，电源电压恒定不变。

当S 闭台，滑动变阻器的滑片向右移动过程中。

下列说法正确的是A ．灯泡变暗，电压表读数变大B ．灯泡变暗，电源输出功率变小C ．灯泡变亮，电压表读数变小D ．灯泡变亮，电路消耗总功率变大 答案：CD（2012荆州）5．如果加在某定值电阻两端的电压从8V 升高到10V ，通过该电阻的电流变化了0.1A ，则该电阻的电功率变化了A ．0.2WB ．1.8WC ．2.0WD ．8.0W 答案：B（2012遵义）6．如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从6V 变为5V ，电流表的示数变化了0.2A ，则该定值电阻所消耗功率的变化量为SA ．0.2WB ．1.0WC ．1.2WD ．2.2W答案：D（2012贵阳）7．如图所示电路，电源电压为8V 并保持不变。

闭合开关S ，当滑动变阻器的滑片P 由一个位置移动到另一位置时，定值电阻R 0的电功率由1.6W 变成了0.4W ，则电压表的示数可能A ．由2V 变为4VB ．由3V 变为6VC ．由3V 变为5VD ．由4V 变为6V答案：D（2012黔东南州）8．将灯L 接到电压为U 的电路上时，灯的电功率为25W ，若将灯L 与一个电阻R 串联后仍接在原电路上时，灯L 消耗的电功率为16W ，设灯丝电阻不变，则此电阻消耗的电功率是A ． 2WB ． 4WC ． 8WD ．10W 答案：B（2012哈尔滨）9．某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L l标有“3V 3W”字样，灯L 2标有“9V 4.5W”字样.当开关拨至2位置且滑片滑到A 端时，灯L 2A ．电源电压为12VB ．L 2正常发光时，电路中的电流为2AC ．要使L 1正常发光，滑动变阻器接入电路的阻值应为6ΩD ．当灯L 1、L 2分别正常发光时，两次电路的总功率之比为2:3 答案：C（2012潍坊）10．（不定项）今年入春以来，我市降水偏少，干旱较为严重．小华家利用晚上时间浇灌麦田，为了照明，他用长导线将电从家中接到田间，所接灯泡型号为220V 100W ，通电后，发现该灯泡明显比家中相同型号的灯泡暗．他用电流表测得导线中的电流为0.4A ．由此可知（灯泡电阻不变）A ．导线的发热功率为10.56WR 0RVP PB ．导线的发热功率为12WC ．灯泡的实际功率为88WD ．灯泡的实际功率为77.44W 答案：AD（2012威海）11．如图所示是某家用电热器内部电路结构示意图，其中R 1、R 2为加热电阻丝（R 1>R 2）。

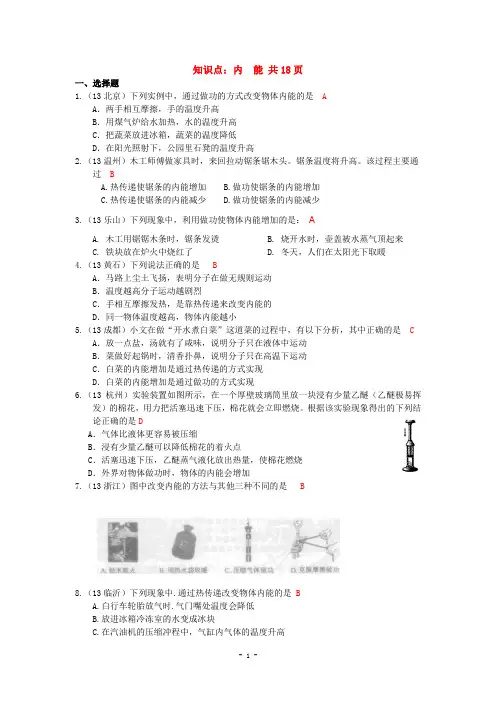

知识点：内能共18页一、选择题1.（13北京）下列实例中，通过做功的方式改变物体内能的是 AA．两手相互摩擦，手的温度升高B．用煤气炉给水加热，水的温度升高C．把蔬菜放进冰箱，蔬菜的温度降低D．在阳光照射下，公园里石凳的温度升高2.（13温州）木工师傅做家具时，来回拉动锯条锯木头。

锯条温度将升高。

该过程主要通过 BA.热传递使锯条的内能增加B.做功使锯条的内能增加C.热传递使锯条的内能减少D.做功使锯条的内能减少3.（13乐山）下列现象中，利用做功使物体内能增加的是：AA. 木工用锯锯木条时，锯条发烫B. 烧开水时，壶盖被水蒸气顶起来C. 铁块放在炉火中烧红了D. 冬天，人们在太阳光下取暖4.（13黄石）下列说法正确的是 BA．马路上尘土飞扬，表明分子在做无规则运动B．温度越高分子运动越剧烈C．手相互摩擦发热，是靠热传递来改变内能的D．同一物体温度越高，物体内能越小5.（13成都）小文在做“开水煮白菜”这道菜的过程中，有以下分析，其中正确的是 CA．放一点盐，汤就有了咸味，说明分子只在液体中运动B．菜做好起锅时，清香扑鼻，说明分子只在高温下运动C．白菜的内能增加是通过热传递的方式实现D．白菜的内能增加是通过做功的方式实现6.（13杭州）实验装置如图所示，在一个厚壁玻璃筒里放一块浸有少量乙醚（乙醚极易挥发）的棉花，用力把活塞迅速下压，棉花就会立即燃烧。

根据该实验现象得出的下列结论正确的是DA．气体比液体更容易被压缩B．浸有少量乙醚可以降低棉花的着火点C．活塞迅速下压，乙醚蒸气液化放出热量，使棉花燃烧D．外界对物体做功时，物体的内能会增加7.（13浙江）图中改变内能的方法与其他三种不同的是 B8.（13临沂）下列现象中.通过热传递改变物体内能的是BA.白行车轮胎放气时.气门嘴处温度会降低B.放进冰箱冷冻室的水变成冰块C.在汽油机的压缩冲程中，气缸内气体的温度升高D.用手来回弯折铁丝，弯折处铁丝温度升高9.（12齐齐哈尔）下列现象中，通过热传递来改变内能的是A10.（12三明）下列实例中，通过热传递改变物体内能的是BA ．钻木取火B ．用热水给袋装牛奶加热C ．用”搓手”的方法取暖D ．用锤子敲打铁丝，铁丝发热11.（12聊城）下列实例中，通过做功来改变物体内能的是BA ．在饮料中放入一些冰块，饮料变凉B ．划火柴，火柴被划燃C ．柏油马路被阳光晒热D ．冬天，暖气使房间变暖12.（12盘锦）下列过程中，属于通过热传递改变物体内能的是DA ．用锤子敲打铁板，锤子和铁板都变热B ．两手相互摩擦，手发热C ．卫星进入大气层时外壳发热D ．热水中放入冰块，水温下降13.（12宁夏）下列现象中，通过热传递改变物体内能的是CA ．反复弯折后，铁丝的温度升高B ． 火车经过后，铁轨的温度升高C ．用火炉烧水，水的温度升D ．两手相互搓揉，手掌发热14.（12漳州）下列事例中，通过做功改变物体内能的是AA ．用力搓手时，手会发热B ．用液化气烧水做饭C ．夏天在太阳曝晒下，水泥路面发烫D ．冬天把手插在口袋里会感到暖和15.（12眉山）某同学骑自行车下一长坡时，在途中由于车速过快，于是捏紧刹车，降低车速，保持安全速度匀速行至坡底，下车检查，发现刹车片发烫．有关此过程的说法中，正确的是DA ．刚下坡时，是动能转化为重力势能B ．匀速下行时，是重力势能转化为动能C ．匀速下行时，机械能保持不变D ．刹车片发烫，是做功改变了内能16.（12福州）下列实例中，属于机械能转化为内能的是AA ．流星穿过大气层时发热发光B ．冬天，嘴对着双手哈气C ．汽油机的做功冲程D ．不锈钢汤勺放在热汤中17.（12本溪）下列现象中，通过做功改变物体内能的是BA ．冬天，暖气使房间变暖B ．用锤子敲打钢板，锤子和钢板都会变热C ．石头被太阳晒热D ．单缸四冲程汽油机的吸气冲程18.（11清远）下列说法正确的是 BA ．扩散现象只发生在气体之间B ．物体温度越高，分子的无规则运动越剧烈C ．只有做功才能改变物体的内能D ．静止的物体没有内能19.（11宜昌）18关于物体的内能，下列说法正确的是AA ．在相同物态下，同一物体温度降低，它的内能会减少B ．物体内能增加，一定要从外界吸收热量C ．温度为0℃的物体没有内能A ．给冷水加热B ．压缩空气温度升高C ．下滑时臀部发热D ．搓手取暖D．温度相等的1kg水和100g水内能相同20.（11成都）南极是世界上最冷的地方，常年平均气温是-25℃。

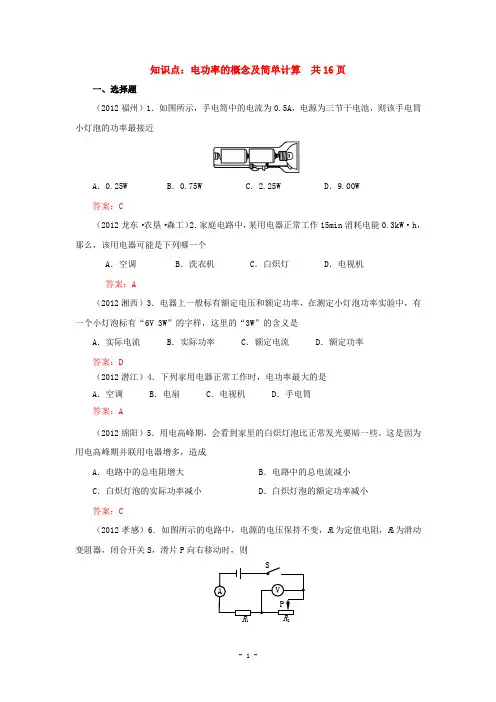

知识点：电功率的概念及简单计算共16页一、选择题（2012福州）1．如图所示，手电筒中的电流为0.5A，电源为三节干电池，则该手电筒小灯泡的功率最接近A．0.25W B．0.75W C．2.25W D．9.00W答案：C（2012龙东·农垦·森工）2．家庭电路中，某用电器正常工作15min消耗电能0.3kW·h，那么，该用电器可能是下列哪一个A．空调 B．洗衣机 C．白炽灯 D．电视机答案：A（2012湘西）3．电器上一般标有额定电压和额定功率，在测定小灯泡功率实验中，有一个小灯泡标有“6V 3W”的字样，这里的“3W”的含义是A．实际电流 B．实际功率 C．额定电流 D．额定功率答案：D（2012潜江）4．下列家用电器正常工作时，电功率最大的是A．空调 B．电扇 C．电视机 D．手电筒答案：A（2012绵阳）5．用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些。

这是因为用电高峰期并联用电器增多，造成A．电路中的总电阻增大 B．电路中的总电流减小C．白炽灯泡的实际功率减小 D．白炽灯泡的额定功率减小答案：C（2012孝感）6．如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时，则12A ．电流表A 的示数变大B ．电压表V 的示数不变C ．电路消耗的总功率增大D ．R 1消耗的电功率减小 答案：D（2012上海）7．在如图所示的电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 示数的乘积D ．电压表V 示数与电流表A 1示数的乘积答案：D（2012乐山）8．如甲图电路，当开关S 闭合后，电流表的指针偏转如乙图所示，此时L 1、L 2两灯泡发光的功率之比A ．11∶5 B ．5∶11 C ．5∶6 D ．6∶5 答案：C（2012怀化）9．如图是小红同学为她家的蔬菜大棚设计的温度监控电路，R 1为定值电阻，R 2为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）。

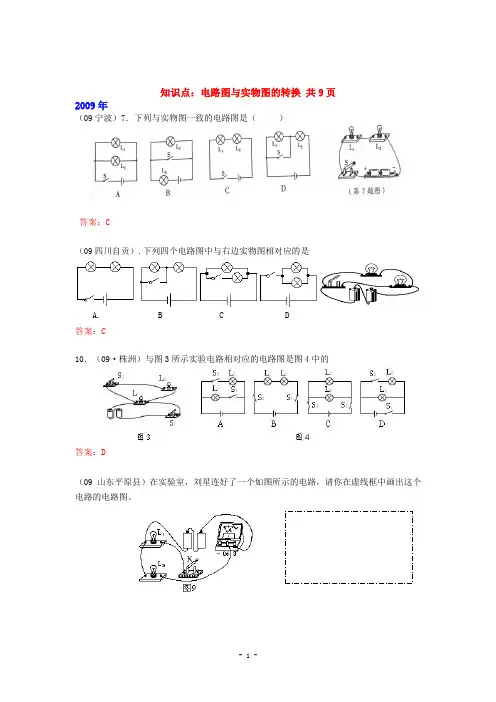

知识点：电路图与实物图的转换共9页2009年（09宁波）7．下列与实物图一致的电路图是（）答案：C（09四川自贡）.下列四个电路图中与右边实物图相对应的是A. B C D答案：C10．（09·株洲）与图3所示实验电路相对应的电路图是图4中的答案：D（09山东平原县）在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。

(09广州)．在虚框内画出图13所示实物电路的电路图答案：23．（09·沈阳）如图所示为一实物电路，请在方框内画出对应的电路图。

答案：（09兰州）. 根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。

答案：（09·青岛）小雨连接了如图电路，请在方框内画出它的电路图。

答案：2010年（10·郴州）1．下列四个电路图中与右边实物图相对应正确的是（）答案：C（10·深圳）10．如图电路图所示，下列实物连接正确的是（）答案：C（10·内江）10、在以下四幅实物连线图中，连接不正确的是答案：B(10·金昌)5.如图2所示的四个电路中，与左边实物图对应的是（）答案：D（10·钦州）10.图6中的四个电路图与右边实物连接图对应的是(C)（10·广东）15．（1）在虚线框内画出图12所示的实物图的电路图（10·菏泽）18．（2分）图11是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。

（10·兰州）26．（3分）图13所示为一实物电路，请在答题卡的指定位置画出所对应的电路图。

（10·黔东南州）20．根据如图11所示的实物图，在虚线框内画出对应的电路图。

（10·青岛）28．请你甲电路图，帮助小雨同学连接乙实物电路。

开关图11答案：2011年（11·泉州）16．如图（a）所示的实物图．与图（b）所示电路对应的是答案：A（11·益阳）12．左图所示电路与右图的实物图相符的是答案：C（11·日照）15．如下图所示，四个电路图中与右边实物图对应的是答案：C（11·清远）7．如图所示，下列四个电路图中与右边实物图对应的是答案：A（11·六盘水）20．手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图。
