钢结构施工监理质量控制要点(ppt 32页)

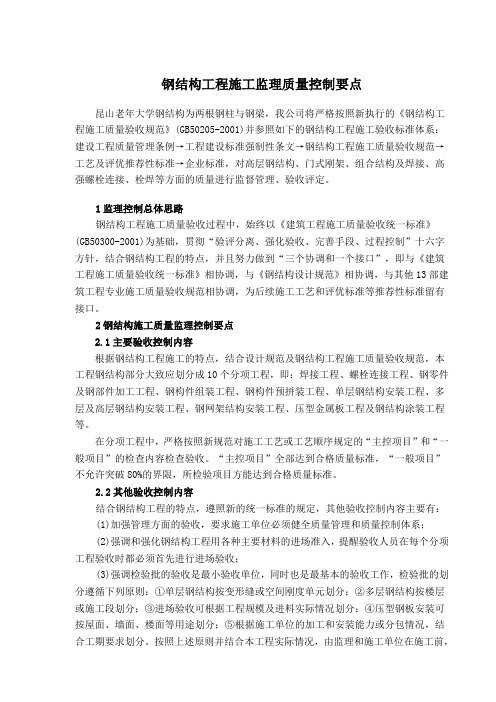

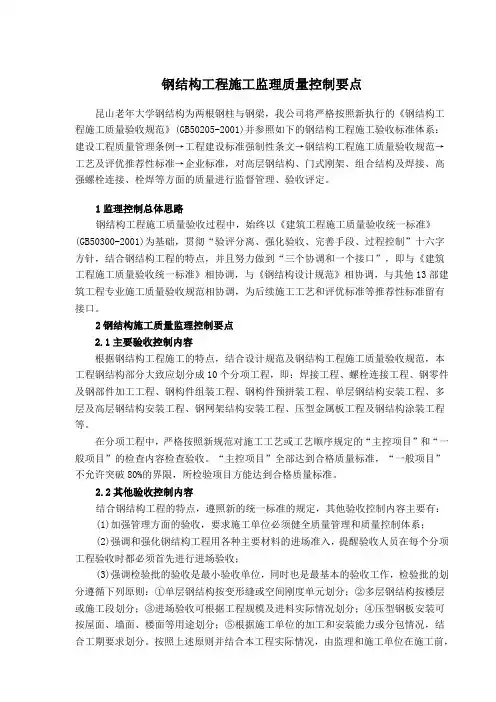

钢结构工程施工监理质量控制要点昆山老年大学钢结构为两根钢柱与钢梁，我公司将严格按照新执行的《钢结构工程施工质量验收规范》(GB50205-2001)并参照如下的钢结构工程施工验收标准体系：建设工程质量管理条例→工程建设标准强制性条文→钢结构工程施工质量验收规范→工艺及评优推荐性标准→企业标准，对高层钢结构、门式刚架、组合结构及焊接、高强螺栓连接、栓焊等方面的质量进行监督管理、验收评定。

1监理控制总体思路钢结构工程施工质量验收过程中，始终以《建筑工程施工质量验收统一标准》(GB50300-2001)为基础，贯彻“验评分离、强化验收、完善手段、过程控制”十六字方针，结合钢结构工程的特点，并且努力做到“三个协调和一个接口”，即与《建筑工程施工质量验收统一标准》相协调，与《钢结构设计规范》相协调，与其他13部建筑工程专业施工质量验收规范相协调，为后续施工工艺和评优标准等推荐性标准留有接口。

2钢结构施工质量监理控制要点2.1主要验收控制内容根据钢结构工程施工的特点，结合设计规范及钢结构工程施工质量验收规范，本工程钢结构部分大致应划分成10个分项工程，即：焊接工程、螺栓连接工程、钢零件及钢部件加工工程、钢构件组装工程、钢构件预拼装工程、单层钢结构安装工程、多层及高层钢结构安装工程、钢网架结构安装工程、压型金属板工程及钢结构涂装工程等。

在分项工程中，严格按照新规范对施工工艺或工艺顺序规定的“主控项目”和“一般项目”的检查内容检查验收。

“主控项目”全部达到合格质量标准，“一般项目”不允许突破80%的界限，所检验项目方能达到合格质量标准。

2.2其他验收控制内容结合钢结构工程的特点，遵照新的统一标准的规定，其他验收控制内容主要有：(1)加强管理方面的验收，要求施工单位必须健全质量管理和质量控制体系；(2)强调和强化钢结构工程用各种主要材料的进场准入，提醒验收人员在每个分项工程验收时都必须首先进行进场验收；(3)强调检验批的验收是最小验收单位，同时也是最基本的验收工作，检验批的划分遵循下列原则：①单层钢结构按变形缝或空间刚度单元划分；②多层钢结构按楼层或施工段划分；③进场验收可根据工程规模及进料实际情况划分；④压型钢板安装可按屋面、墙面、楼面等用途划分；⑤根据施工单位的加工和安装能力或分包情况，结合工期要求划分。

钢结构彩钢板工程施工质量控制要点一、钢结构工程施工过程监理控制要点（一）审查施工单位应具备的钢结构工程施工资质、经施工企业技术负责人批准的施工组织设计、施工方案、以及采用的施工技术标准，质量管理体系、质量控制措施和相关检验制度。

（二）施工组织设计是施工单位全面指导工程实施的技术性文件，施工组织设计的完善程度直接影响工程的质量、进度.因此，总监理工程师组织各专业监理工程师对钢结构安装工程施工组织设计审查要有针对性和侧重点.审查的重点内容包括：1、施工单位质量保证体系和技术管理体系的建立；2、特殊工种人员的培训合格证和上岗证；3、新工艺的应用；4、对工程项目的针对性，关键工序和重要部位的施工技术措施；5、质量、进度控制的措施和方法;6、施工计划（工期）的安排。

（三）图纸是工程施工的依据,工程开工前项目总监理工程师要组织监理人员熟悉设计图纸，以及与项目有关的规范标准、工艺技术条件等，充分领会设计意图；参加设计交底，组织设计单位、建设单位、监理单位及施工单位进行图纸会审，检查施工图纸中的“差、错、缺、补、漏”,力争把问题解决在施工之前，减少因图纸问题对工程质量、进度的影响。

（四)钢结构工程施工质量的验收应符合设计和，〈gb50205—2001〉要求，采用经计量检定、校准合格的计量器具.钢结构工程应按下列程序进行施工质量控制：1、采用的原材料、半成品及成品应进行进场验收。

凡涉及安全、功能的原材料及半成品、成品应按规范规定进行复验,并应经监理人员见证取样、送样；2、各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查验收；3、相关专业工种之间应进行交接检验,并经监理工程师检查认可。

（五）钢结构工程监理验收应在施工单位自检合格的基础上，按照检验批、分项工程、分部（子分部）工程进行。

二、钢结构工程所用原材料监理控制要点（一）钢材及钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。

进口钢材产品的质量应符合设计和合同规定标准的要求。

钢结构工程质量控制要点及监理措施根据我公司多年监理工作中积累的经验和做法，针对钢结构工程在基础到主体以及外围护结构的施工过程中，监理工作的质量控制要点，提出了对本工程的控制重点及相关措施。

按照我公司的通常做法，对本钢结构工程分三个方面进行质量控制，分别为：地基与基础质量控制、钢结构制作与安装质量控制、维护结构质量控制。

1.地基与基础质量控制1.1地基质量控制1.1.1地基开挖：及时监控挖填方标高、边界坐标以及边坡坡度，防止出现超挖、超填和挖填方不到位现象。

另外，在雨季施工时，要在挖方区坡顶外设置截水沟，挖填方区域积水要及时排出，防止长时间积水，浸泡基层，影响施工质量。

1.1.2土方回填：填方填筑一定要分层铺填，控制填土厚度，一般采用机械碾压时，将填土厚度控制在30cm以内，防止填土料过厚，底层压不实，达不到设计要求的密实度。

碾压时由两边逐渐向中间，碾压要均匀、机械行进速度适中，碾轮每次重叠宽度为15～25cm，依次进行,避免漏压。

在地形起伏之处填方，要分层做好接槎，修筑1：2阶梯形边坡，分段填筑时每层接缝处应作成大于1：1.5的斜坡，压迹重叠1.5~1.0m，上下层错缝距离不应小于1m。

每层压实度检测合格后，方可允许填铺下一层。

1.2基础质量控制1.2.1严把材料进场关，严格审查材料合格证及复试报告和见证取样报告，严把材料质量关。

1.2.2模板安装完，承包单位自检后，向项目监理机构申请预检，监理工程师用尺或仪器进行实测抽查标高、轴线和梁柱模板尺寸，检查模板施工方案中模板刚度计算，仔细查模板缝隙；模板支撑必须拉结牢固；严禁使用废机油做脱模剂，涂刷要求均匀、防止漏刷、涂刷前对模板进行清理。

1.2.3浇筑混凝土前，隐蔽必须验收合格。

施工单位必须申请报验（钢筋隐蔽、模板安装等），经驻地监理人员检查批准，下发“混凝土浇筑令”，否则不得进行混凝土浇筑。

1.2.4施工单位应经常检查混凝土坍落度，监理旁站抽查看混凝土是否符合要求。

钢结构工程施工监理质量控制要点钢结构工程施工监理质量控制要点一、事前控制1、施工准备①施工任务下达阶段，监理部要求安装单位呈报总体施工组织设计和详细施工方案，对重要部分进行严格审查，如吊装方案、焊接方案等。

同时，还应对进场材料、成品、半成品进行质量把关，从源头上进行控制。

②对进场的钢构件，要求安装单位按规范进行100%的检验并合格后，提交产品合格证书和质量保证书，并填写材料/构配件报验单，履行进场材料/构配件的现场验收手续。

③监理部审查安装单位资格、质量保证措施、技术力量和施工经验，从源头上控制施工质量。

2、设计图纸会审图纸是施工的依据，监理部应组织设计单位、安装单位对钢结构施工图进行全面审查，特别是吊装顺序、吊装设备、安装工艺、大跨度结构施工安全措施、现场焊接点布置等应进行全面分析，力求在施工前暴露出可能影响施工质量的问题，并加以解决。

3、人员培训钢结构施工不同于一般的土建施工，其对吊装、焊接工艺要求很高，特别是高强螺栓施工，其施工质量只有通过经培训合格的焊工、吊装工、螺栓紧固工等施工人员精心施工才能保证。

因此，在钢结构施工前对吊装、焊接工艺等进行理论及实际操作培训是十分必要的。

二、事中控制1、钢结构基础工程的质量控制钢结构基础工程的质量控制主要是预埋螺栓的质量控制。

预埋螺栓是整个钢结构施工中工序开始的首要环节，只有保证预埋螺栓的准确性和精度，才能使后续安装质量得到保证。

2、钢结构主体工程的质量控制①焊接工程质量控制。

焊接工程是钢结构制作中的重点也是难点，它直接关系着结构的使用安全。

监理部重点抓了下面几项工作：a.重视焊接人员的培训和考核，做到持证上岗；b.严格焊接工艺，特别是对于高强钢的焊接，更是进行了充分的工艺评定试验，编制了详细的焊接工艺指导书；c.加强了过程控制，对每道焊缝都进行了一次超声波探伤，对Q345材质的焊缝全部进行了光谱检验；d.实行了三级质量检查制度，即自检、互检、专检。

②钢构件安装质量控制。
