KONE MiniSpaceTM

维护指导

通力小机房电梯控制系统（MINISPACE TM LCE）检修参考手册

通力小机房控制系统1.4

版本控制柜和驱动单元

通力小机房控制系统

（MINISPACE TM）1.5

版本的控制柜和分离式

驱动柜通力小机房控制系统

（MINISPACE TM）1.5

版本控制柜和驱动单元

© 2002通力电梯有限公司版权所有。 AS-10.22.004 严禁翻录。 1 （ 35） (B) 2003-05-06 KONE MiniSpaceTM

维护指导

目录表

1 介绍 --------------------------------------------------------------------------------------------------------- 3

1.1基本故障检查 ---------------------------------------------------------------------------------------------3

1.2相关文件 ---------------------------------------------------------------------------------------------------3

1.3预防电击危险的基本原则 ------------------------------------------------------------------------------3

2 安全准则 ----------------------------------------------------------------------------------------------- 4

2.1加强安全的方法 ------------------------------------------------------------------------------------------4

3 LCE板的更换 -------------------------------------------------------------------------------------------- 5

3.1安装新LON的协议 ------------------------------------------------------------------------------------ 5

4 LCE使用界面的介绍 ----------------------------------------------------------------------------------- 6

4.1LCE使用界面（LCECPU40）------------------------------------------------------------------------ 6

4.2怎么使用LCE使用界面 -------------------------------------------------------------------------------- 7

5 LCE板 ------------------------------------------------------------------------------------------------------ 8

5.1 LCE板的详述 -------------------------------------------------------------------------------------------- 8

5.2 LCECPU（主控CPU）-------------------------------------------------------------------------------- 9

5.3 LCEADO板（安全电路和ADO/ACL）-------------------------------------------------------------12

5.4 LCECAN板（网络控制区）---------------------------------------------------------------------------14

5.5 LCEREC板（整流板）>13140G04 ---------------------------------------------------------------- 15

5.6 LCEREC板（整流板）>13140G08 ---------------------------------------------------------------- 16

5.7 LCERAL板(远程报警板) -------------------------------------------------------------------------------17

5.8 LCEETS (紧急停止终端板) ----------------------------------------------------------------------------18

5.9 LCEHKM板 (香港模块) -------------------------------------------------------------------------------- 20

5.10 LCEGTW板 (转连接板) ------------------------------------------------------------------------------ 21

5.11光耦转连接板和RS485转接板 --------------------------------------------------------------------- 22

5.12 LCEOPT板(功能选择板) ---------------------------------------------------------------------------- 24

5.13 LCEEAQ板 (地震探测器板) ------------------------------------------------------------------------- 25

5.14 LCECCBLCE板 (轿顶连接板) ----------------------------------------------------------------------26

5.15 LCECCBN板 (轿顶连接板)-------------------------------------------------------------------------- 29

5.16 LCEAMAX板 (香港选择模块) -----------------------------------------------------------------------32

5.17 LCEFCB板 (楼层控制板) --------------------------------------------------------------------------- 33

5.18 LCEFOB板 (楼层选择板) --------------------------------------------------------------------------- 34

6 版本批准历史 ----------------------------------------------------------------------------------------------- 35

© 2002通力电梯有限公司版权所有。 AS-10.22.004 严禁翻录。 2 （ 35） (B) 2003-05-06

KONE MiniSpaceTM

维护指导

1介绍

1.1基本故障检查

这个文件给出了通力小机房电梯控制系统的电气基本故障检修的信息参考,这个文件使用在

LCE故障规范清单为762780的LCECPU系统和LCE故障规范清单为813138的

LCECPU40系统上。

1.2相关文件

·AM-01.03.002在电梯上工作时, 采用5项电气安全步骤。

·AR -10.22.002小机房电梯的LCE系统电气化。

·AS –11.65.011V3F25MLB驱动系统的备件手册。

·AS –11.65.008V3F25驱动和连接的基本说明。

·AS –10.22.007LCE电气化系统的维修说明。

·713431LCE使用界面主菜单。

·779980驱动参数目录“主菜单6”。

·762780LCE故障代码。

·813138故障代码清单用于通力小机房和无机房电梯。

1.3预防电击危险的基本原则

1. 断开全部供电电源。

2. 接触元件前自己先保护接地。

3. 安装前不允许打开设备。

4. 禁止接触电路板上不必要接触的元件。

5. 拿着PC板的边缘。

6. 老的元器件必需象新的一样的相同方法操作。

7. 不能穿产生静电的服装。

© 2002通力电梯有限公司版权所有。 AS-10.22.004 严禁翻录。 3 （ 35） (B) 2003-05-06

合集下载

通力 电路板介绍

通力 电路板介绍

课程描述

课程编号: T1-EL-10-E10

课程名称: LCE控制系统课程

课程内容: 1. LCE电子板介绍

2. LCE接线检查

3. LCE接地线与屏蔽线检查

4. LCE控制系统安全回路检查

5. LCEMAP箱了解和使用

6. LCE修改楼层显示

7. LCECPU基本参数设置及LCECPU板区别

8. LCELON网络了解

9. LCE故障代码查阅

课程对象: 调试员(入职半年以上)

课程目标: 通过此课程的培训能够了解LCE控制系统

所需设备: 投影仪、白板、实物

推荐课时: 课堂： 8h 现场实践： 8h

更新人: 梅伟 审核人： 戴国雄

更新日: 审核日期： 目 录

第1章 LCE电子板介绍

1. 控制柜

2. 轿顶接线盒

3. 轿厢 COP

4. 井道网络

第2章 LCE接线检查

LCE的电子板分4个部份: 控制柜 轿顶接线盒 轿厢 COP 井道网络.

LCE 控制系统的电子板的连接及外接部件全部是插件,每个插件上 有标号,相应的电子板上有与插件相对应的插座,要检查每个插件的位置正确,外观完好,无松动,相应的功能正常.

 机房控制柜电子板: LCECPU LCEADO LCEREC LCEOPT LCECAN LCEGTW

 轿顶接线盒电子板: LCECCB LCECCEB

 轿厢 COP 电子板: LCECOB LCECEB LCECIB

 井道网络电子板: LCEFCB LCEFOB

第3章 LCE 接地线、屏蔽线检查

1. 控制柜

电源接地线 厅门锁接地线 机房至轿厢网络屏蔽线接地 机房至轿厢LCECCB板220V电源接地线 LCECPU至驱动器屏蔽线接地 井道网络电源 Q5接地线

电源接地线

2. 井道网络电源 Q5接地线

3. 厅门锁接地线

4. 机房至轿厢网络接地线

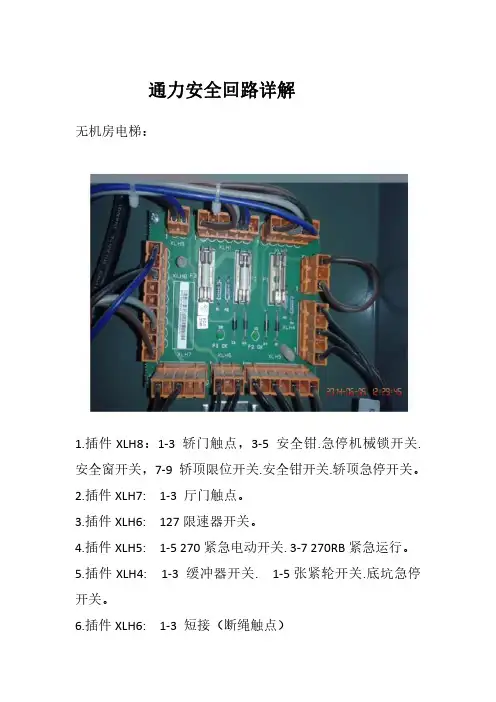

通力安全回路详解带图

通力安全回路详解带图

通力安全回路详解无机房电梯：

1.插件XLH8：1-3轿门触点，3-5安全钳.急停机械锁开关.安全窗开关，7-9轿顶限位开关.安全钳开关.轿顶急停开关。2.插件XLH7:1-3厅门触点。3.插件XLH6:127限速器开关。4.插件XLH5:1-5270紧急电动开关.3-7270RB紧急运行。5.插件XLH4:1-3缓冲器开关.1-5张紧轮开关.底坑急停开关。6.插件XLH6:1-3短接（断绳触点）有机房电梯：插件说明插件说明X5到LECPU板的X3XD1到驱动单元395驱动模块接触器的XD5XM1控制柜急停XM21-5机房270紧急检修开关3-7机房270RB紧急运行开关XM31-3轿厢限速器开关XM4对重限速器开关XM5接723板1-2机房急停.井道门等安全回路电源4-5门机电源XM72-3轿厢照明电源并与同板子的插件XC4的2-3联通XC11-3轿厢限位.安全钳.检修开关3-5轿顶急停.松绳.安全窗检修运行5-7轿门触点XC3输出220VAC门机电源及备用线到806板的插件XT3XH1地坑急停.张紧轮.缓冲器开关XH21-3井道门触点F11A安全回路保险K1主接触器mainrelay

通力电梯375主板说明书

通力电梯375主板说明书

通力电梯375主板说明书

通力375是什么板？

375只是一块CPU板。如果你想要一台称重机，后配重和侧配重是一样的。通力一般采用轿底探头称重和绳头称重。两者是不同的。探头设置在6-74。绳端的作用是调整VTC板的电位。

怎样跟换通力电梯更换a1板。求详细步骤及需要更改的参数？

新手更换A1板的步骤：停止30V电梯5~10分钟，然后拆下驱动器的左右挡板（如果控制柜较大，则不能拆下）。1拆下驱动器和上部之间的连接件。（注意：拆下的导线，特别是30的三根导线要做标记。）2拆下驱动与下接触器的连接部分。三。拆下驱动器和后挡板的螺钉。4拔出驱动器A1板上的插件和下面的风扇电缆。这样司机就可以被带走了。卸下驱动器后，可以直接更换A1板。

A1板更换步骤：关闭电源，拔出A1板插件，更换A1板。

通力电梯对重为后置式375板怎么设置参数？

375只是一块CPU板。 如果您需要称重机，后配重与侧配重相同。通力一般采用轿底探头称重和绳头称重。两者是不同的。探头设置在6-74。绳端的作用是调整VTC板的电位。

通力电梯主板375lcecpu40多少钱？

因为同力3000电梯厂家在lcecpu40电路板的D芯片上写了一个次锁定电梯的程序，也就是说，每次电梯启动运行时，D芯片上的计数器都会计数，当计数到次时，会输出一条禁止进入调试菜单的息，这样就可以实现了非同力电梯厂家的人员不行
