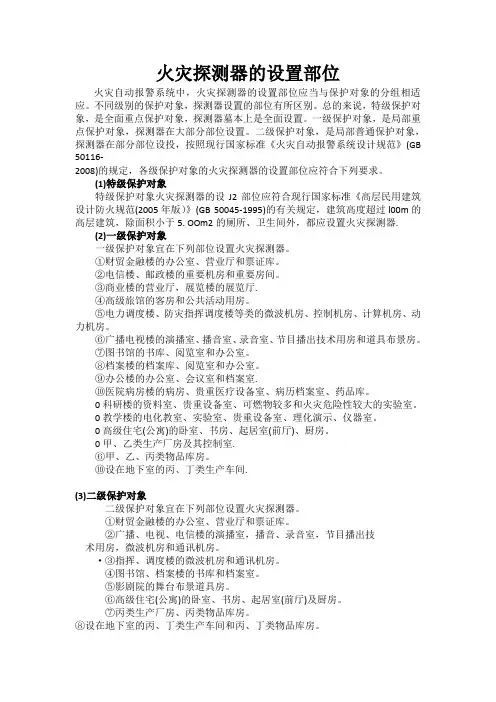

火灾探测器的设置部位
火灾自动报警系统中，火灾探测器的设置部位应当与保护对象的分组相适应。不同级别的保护对象，探测器设置的部位有所区别。总的来说，特级保护对象，是全面重点保护对象，探测器墓本上是全面设置。一级保护对象，是局部重点保护对象，探测器在大部分部位设置。二级保护对象，是局部普通保护对象，探测器在部分部位设投，按照现行国家标准《火灾自动报警系统设计规范》(GB
50116-
2008)的规定，各级保护对象的火灾探测器的设置部位应符合下列要求。
(1)特级保护对象
特级保护对象火灾探测器的设J2部位应符合现行国家标准《高层民用建筑设计防火规范(2005年版）》(GB 50045-1995)的有关规定，建筑高度超过l00m的高层建筑，除面积小于5. OOm2的厕所、卫生间外，都应设置火灾探测器.
(2)一级保护对象
一级保护对象宜在下列部位设置火灾探测器。
①财贸金融楼的办公室、营业厅和票证库。
②电信楼、邮政楼的重要机房和重要房间。
③商业楼的营业厅，展览楼的展览厅.
④高级旅馆的客房和公共活动用房。
⑤电力调度楼、防灾指挥调度楼等类的微波机房、控制机房、计算机房、动力机房。
⑥广播电视楼的演播室、播音室、录音室、节目播出技术用房和道具布景房。
⑦图书馆的书库、阅览室和办公室。
⑧档案楼的档案库、阅览室和办公室。
⑨办公楼的办公室、会议室和档案室.
⑩医院病房楼的病房、贵重医疗设备室、病历档案室、药品库。
0科研楼的资料室、贵重设备室、可燃物较多和火灾危险性较大的实验室。
0教学楼的电化教室、实验室、贵重设备室、理化演示、仪器室。
0高级住宅(公寓)的卧室、书房、起居室(前厅)、厨房。
0甲、乙类生产厂房及其控制室.
⑥甲、乙、丙类物品库房。
消防安全 ＬＯＷ ＣＡＲＢ０ＮＷＤ ＬＤ ２０１３／４
【文章编号】２０９５—２０６６（２０１３）０８—０２７６—０３

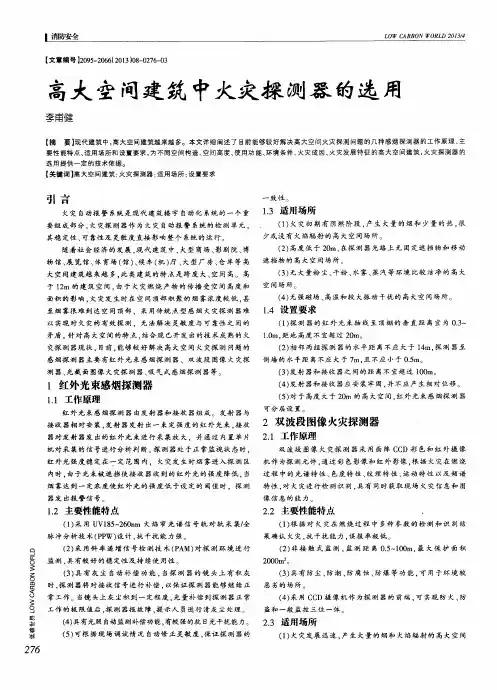

高大空间建筑中火灾探测器的选用
李甫健
【摘要】现代建筑中，高大空间建筑越来越多。本文详细阐述了目前能够较好解决高大空间火灾探测问题的几种感烟探测器的工作原理、主 要性能特点、适用场所和设置要求，为不同空间构造、空间高度、使用功能、环境条件、火灾成因、火灾发展特征的高大空间建筑，火灾探测器的 选用提供一定的技术依据。 【关键词】高大空间建筑；火灾探测器；适用场所；设置要求
ｌ舌
火灾自动报警系统是现代建筑楼宇自动化系统的一个重
要组成部分．火灾探测器作为火灾自动报警系统的检测单元，
其稳定性、可靠性及灵敏度直接影响整个系统的运行。
随着社会经济的发展．现代建筑中，大型商场、影剧院、博
物馆、展览馆、体育场（馆）、候车（机）厅、大型厂房、仓库等高
大空间建筑越来越多．此类建筑的特点是跨度大、空间高。高
于１２ｍ的建筑空间。由于火灾燃烧产物的传播受空间高度和
面积的影响，火灾发生时在空间顶部积聚的烟雾浓度较低，甚
至烟雾很难到达空间顶部．采用传统点型感烟火灾探测器难 以实现对火灾的有效探测，无法解决灵敏度与可靠性之间的
矛盾。针对高大空间的特点．结合现已开发出的技术成熟的火
灾探测器现状。目前，能够较好解决高大空间火灾探测问题的
感烟探测器主要有红外光束感烟探测器、双波段图像火灾探
测器、光截面图像火灾探测器、吸气式感烟探测器等。 １红外光束感烟探测器
１．１工作原理
红外光束感烟探测器由发射器和接收器组成。发射器与
接收器相对安装．发射器发射出一束定强度的红外光束，接收 器对发射器发出的红外光束进行采集放大，并通过内置单片
机对采集的信号进行分析判断。探测器处于正常监视状态时，
红外光强度稳定在一定范围内．火灾发生时烟雾进入探测区
内时，由于光束被遮挡使接收器收到的红外光的强度降低，当
北京京盾消防设备工程有限公司 电话：400-0858-119
一．点型火灾探测器的设置数量和布置
1.探测区域内的每个房间至少应设置一只火灾探测器。
2.感烟探测器、感温探测器的保护面积和保护半径，应按下表确定。
火灾探测器的种类 地面面积
S
（m²） 房间高度( h ) 一只探测器的保护面积A和保护半径R
房间坡度 θ
θ≤15° 15°＜θ≤ 30° θ＞30°
A （m²） R (m) A (m²) R (m) A (m²) R (m)
感烟探测器 S≤80 h≤12 80 6.7 80 7.2 80 8.0
S＞80 6＜h≤12 80 6.7 100 8.0 120 9.9
h≤6 60 5.8 80 7.2 100 9.0
感温探测器 S≤30 h≤8 30 4.4 30 4.9 30 5.5
S＞30 h≤8 20 3.6 30 4.9 40 6.3
3.感烟探测器、感温探测器的安装间距，应根据探测器的保护面积 A 和保护半径
R 确定，并不应超过探测器安装间距的极限曲线 D
1 ～D 11 ( 含 D 9 ' ) 所规定的范围。 北京京盾消防设备工程有限公司 电话：400-0858-119
4． 一个探测区域内所需设置的探测器数量，不应小于下式的计算值：
式中： N ——探测器数量 ( 只 ) ， N 应取整数；
S ——该探测区域面积 (㎡ );
A ——探测器的保护面积 (㎡);
K ——修正系数，特级保护对象宜取 0.7～0.8 ，一级保护对象宜取 0.8～0.9 ，二级保护对象宜取 0.9～1.0 。
5.在有梁的顶棚上设置感烟探测器、感温探测器时，应符合下列规定：
5.1 当梁突出顶棚的高度小于 200mm 时，可不计梁对探测器保护面积的影响。
第1页共13页
点蚁灾探测器设置要求规范解读
目录
1 .导语 ............................................................................ 1
2 .点型火灾探测器 .................................................................. 1
3 ,火灾探测器安装规范 .............................................................. 1
4 .设置场所 ........................................................................ 2
5 .吸气式感烟火灾探测器的设置要求 .................................................. 4
6 .点型火灾探测器的设置要求 ........................................................ 6
6.1. 探测器的保护面积和保护半径 ................................................ 7
6.2. 探测器安装间 .............................................................. 8
6.3. 探测器的设置数量 .......................................................... 9
6.4. 实例 ..................................................................... 10
7 .附录一点型感温火灾探测器分类 ................................................... 11
