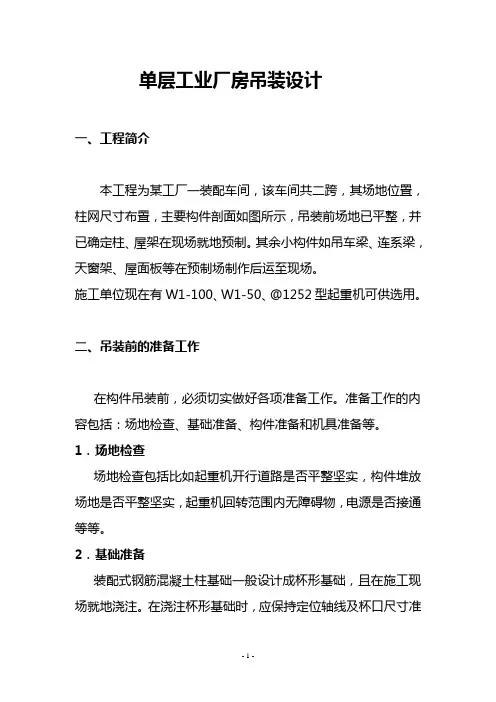

- 1 - 单层工业厂房吊装设计
一、工程简介
本工程为某工厂一装配车间,该车间共二跨,其场地位置,柱网尺寸布置,主要构件剖面如图所示,吊装前场地已平整,并已确定柱、屋架在现场就地预制。其余小构件如吊车梁、连系梁,天窗架、屋面板等在预制场制作后运至现场。
施工单位现在有W1-100、W1-50、@1252型起重机可供选用。
二、吊装前的准备工作
在构件吊装前,必须切实做好各项准备工作。准备工作的内容包括:场地检查、基础准备、构件准备和机具准备等。
1.场地检查
场地检查包括比如起重机开行道路是否平整坚实,构件堆放场地是否平整坚实,起重机回转范围内无障碍物,电源是否接通等等。
2.基础准备
装配式钢筋混凝土柱基础一般设计成杯形基础,且在施工现场就地浇注。在浇注杯形基础时,应保持定位轴线及杯口尺寸准确。在吊装前要在基础杯口面上弹出建筑物的纵、横定位线和柱 - 2 - 的吊装准线,作为柱对位、校正的依据。如吊装时发生有不便于下道工序的较大误差,应进行纠正。基础杯底标高,在吊装前应根据柱子制作的实际长度(从牛腿面或柱顶至柱脚尺寸),进行一次调整。调整方法是测出杯底原有标高(小柱测中间一点,大柱测四个角点),再量出柱的实际长度,结合柱脚底面制的误差情况,计算出标底标高调整值,并在杯口内标出,然后用1:2水泥砂浆或细石混凝土(调整值大于20mm)将杯底垫平至标志处。
3.构件准备
构件准备包括检查与清理、弹线与编号、运输与堆放、拼装与加固等。
4.机具准备
机具准备包括起重机的选择和用具准备。起重机的选择已在前面相应处讲述,常用的几种安装。
三、措施与计算
1、采用分件安装法。柱现场预制,用履带式起重机吊装;柱吊装后,预制屋架(采用后张法),屋架混凝土强度达到75%设计强度标准值后,穿预应力筋、张拉。屋架扶直后,屋盖结构一次吊装(屋架、屋面板)。吊车梁和连系梁在柱吊装完毕后,屋架预制前进行吊装(由构件厂提供)。 - 3 - 轴线 构件名称及型号 数量 构件重量(T) 构件长度(m 安装标高(m)
第8章单层工业厂房

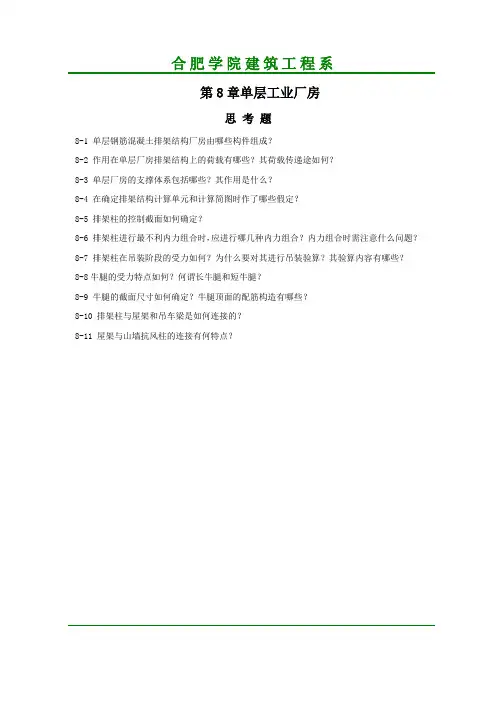

思 考 题
8-1 单层钢筋混凝土排架结构厂房由哪些构件组成?
8-2 作用在单层厂房排架结构上的荷载有哪些?其荷载传递途如何?
8-3 单层厂房的支撑体系包括哪些?其作用是什么?
8-4 在确定排架结构计算单元和计算简图时作了哪些假定?
8-5 排架柱的控制截面如何确定?
8-6 排架柱进行最不利内力组合时,应进行哪几种内力组合?内力组合时需注意什么问题?
8-7 排架柱在吊装阶段的受力如何?为什么要对其进行吊装验算?其验算内容有哪些?
8-8牛腿的受力特点如何?何谓长牛腿和短牛腿?
8-9 牛腿的截面尺寸如何确定?牛腿顶面的配筋构造有哪些?
8-10 排架柱与屋架和吊车梁是如何连接的?
8-11 屋架与山墙抗风柱的连接有何特点?
合肥学院建筑工程系
答 案
8-1 单层钢筋混凝土排架结构厂房由哪些构件组成?
答:组成单层钢筋混凝土排架结构厂房的构件有:屋面板、天沟板、天窗架、屋架(屋面梁)、托架、排架柱、吊车梁、连系梁、抗风柱、基础梁、基础、屋盖支撑、柱间支撑等。其中屋面板、天沟板、天窗架、屋架(屋面梁)、托架及屋盖支撑等构成厂房的屋盖结构;排架柱、屋架(屋面梁)、基础组成横向平面排架,是厂房的基本承重体系;排架柱与纵向的连系梁、吊车梁、柱间支撑和基础组成纵向平面排架。
8-2 作用在单层厂房排架结构上的荷载有哪些?其荷载传递途如何?
答:单层厂房排架结构上的荷载分为竖向荷载和水平荷载两大类。竖向荷载包括屋面上的恒载和活载、各承重结构构件及围护结构等非承重构件自重、吊车自重及吊车竖向活荷载等;水平荷载包括风荷载、吊车横向和纵向水平荷载以及水平地震作用等。
各荷载传递途径为:
屋面荷载→屋面板→屋架(或屋面梁)→排架柱→基础→地基
吊车竖向荷载和吊车横向水平荷载→吊车梁→排架柱→基础→地基
吊车纵向水平荷载→柱间支撑→排架柱→基础→地基
一. 结构选型
该厂房是广州市的一个高双跨(18m+18m)的机械加工车间。车间长90m,柱矩6米,在车间中部,有温度伸缩逢一道,厂房两头设有山墙。拄高大于8米,故采用钢筋混凝土排架结构。为了使屋架有较大的刚度,选用预应力混凝土折线形屋架及预应力混凝土屋面板。选用钢筋混凝土吊车梁及基础梁。厂房的各构选型见表1.1
表1.1主要构件选型
结构的名称标准图集选用型号重力荷载标准值屋面板G410(一),1.5m×6m预应力混凝土板1.4KN/m天沟板G410(三),1.5m×6m预应力混凝土板(卷材防水天沟)外天沟2.02KN/M内天沟1.83KN/M屋架G314(二),预应力混凝土折线型屋架(跨度18)53.5KN每榀吊车梁G323(二),钢筋混凝土吊车梁(中轻级工作制)27.5KN每榀轨道连接0.8KN/m基础梁由图1可知柱顶标高是10.20米,牛腿的顶面标高是6.60米 ,室内地面至基础顶面的距离0.5米,则计算简图中柱的总高度H,下柱高度Hl和上柱的高度Hu分别为:
H=10.2m+0.6m=10.8m Hl=6.60m+0.6m=7.2m Hu=10.8m-7.2m=3.6m
根据柱的高度,吊车起重量及工作级别等条件,确定柱截面尺寸,见表1.2。
见表1.2 柱截面尺寸及相应的参数
截面尺寸/mm 面积/mm2 惯性矩/mm4 自重/(KN/m)
A,C 上柱 矩400×400 160000 2130000000 4.0
下柱 I400×800×100×150 177500 14387000000 4.43
B 上柱 矩400×400 160000 2130000000 4
下柱 I400×800×100×150 177500 14387000000 4.43
二. 荷载计算
1.恒载 计 算 参 柱 号 (1)屋盖横载屋面板预应力混凝土屋面板1.4KN/m220mm厚1:3水泥沙浆找平层和防水成上铺石子0.75KN/m2总:2.15KN/m2外天沟外天沟板2.02KN/m找平层1.6KN/m总:3.62KN/m内天沟内天沟板1.83KN/m找平层1.6KN/m总:3.43KN/m嵌板嵌板1.65KN/m2灌缝0.1KN/m2总1.75KN/m2屋架屋架屋架预埋件53.5KN/榀钢筋混凝土系杆5.94KN/榀屋架预埋件件0.4KN/榀总59.84KN/榀
