一、工程实例

某超高层建筑(建筑高度约212米)。地下一层为车库，水池、水泵房、污水处理及发电机房等设备用房。首层至九层为大堂及多功能厅，十层至十一层为设备及管道转换层，十二层至十八层为商务套房，十九层至五十二层为酒店客房，五十三层为总统套房，五十四层至五十六为办公用房。其中二十六层以及四十四层为避难兼设备层。

该建筑九层以下(裙楼部分)采用框架结构，十层以上(塔楼部分)采用筒中筒结构。十二层至五十二层有十二卫生间与空调合用管道井。首层至顶层核芯筒内集中了两个给排水专业管道井及空调、电气等各专业管道井。

二、管井A

图1所示是以双卫生间共用管道井，由给排水专业与空调专业共用。并内布置有风管、冷冻(L1、L2)冷凝水管(N)、排污管(P)、专用通气管(T)、给水管(J)、热水管(R)。

风管外皮尺为500×300，冷冻水管(L1、L2)带保温层最大直径233，冷凝水管(N)带保温层最大直径160。排污立管(F)、排水立管(P)、专用通气管(T)由十二层上至五十三层，立管高度约146米，接四十层卫生间器具排水，经计算，管道采用柔性抗震排水铸铁管，管径150，法兰接口直径259。排污管以及排水管在二十六层及四十四层做立管消化装置，该装置设于井外。给水管最大直径80，热水管最大直径80，加保温层最大直径130。管道采用铜管、丝扣连接。

管井正中梁宽400，高600。该梁正对管井外开检修门。可作为检修通道。客房层高3.2米，因层高允许，排水横管可在梁底敷设。给水支管及热支管走梁面通道上。

管井在结构施工中，仅预留两个530×850孔洞，当管道安装时，空调管道装固定管道。因管井尺寸偏紧，可采用先装管后砌砖的方式。管井每层空隙用高强度钢丝加4厘米厚保护层封断，须满足极限不小于1.5小时的防火要求。

三、管并B

图2、图3所示是核芯筒内两个主管道井。井内布置了自动喷淋立管(Z1—Z5)、雨水立管(Y1、Y2)、排水管(P1、P2、P5、P6)、专用通气管(T1、T2)、消防栓立管(X1—1、X1—5)、消防水泵出水管(X01、X02)、热水立管(R1)自动喷淋持压立管(Z01)、水箱进水管(J01)、生活给水管(J2—1、J4—1)DN50地漏。

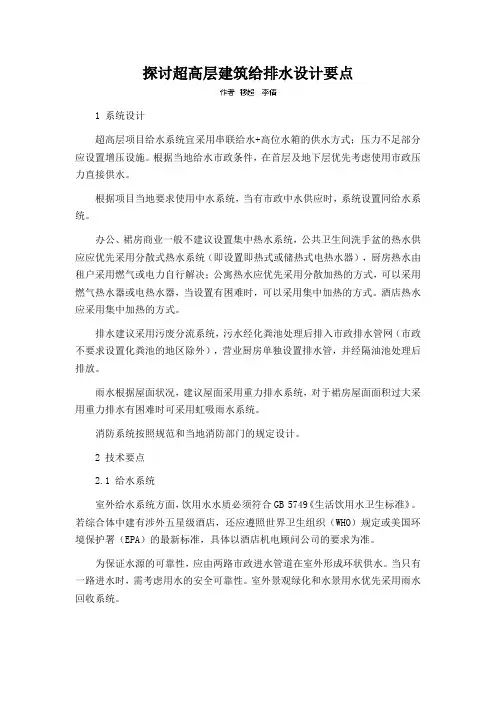

探讨超高层建筑给排水设计要点

1 系统设计

超高层项目给水系统宜采用串联给水+高位水箱的供水方式；压力不足部分应设置增压设施。根据当地给水市政条件，在首层及地下层优先考虑使用市政压力直接供水。

根据项目当地要求使用中水系统，当有市政中水供应时，系统设置同给水系统。

办公、裙房商业一般不建议设置集中热水系统，公共卫生间洗手盆的热水供应应优先采用分散式热水系统（即设置即热式或储热式电热水器），厨房热水由租户采用燃气或电力自行解决；公寓热水应优先采用分散加热的方式，可以采用燃气热水器或电热水器，当设置有困难时，可以采用集中加热的方式。酒店热水应采用集中加热的方式。

排水建议采用污废分流系统，污水经化粪池处理后排入市政排水管网（市政不要求设置化粪池的地区除外），营业厨房单独设置排水管，并经隔油池处理后排放。

雨水根据屋面状况，建议屋面采用重力排水系统，对于裙房屋面面积过大采用重力排水有困难时可采用虹吸雨水系统。

消防系统按照规范和当地消防部门的规定设计。

2 技术要点

2.1 给水系统

室外给水系统方面，饮用水水质必须符合GB 5749《生活饮用水卫生标准》。若综合体中建有涉外五星级酒店，还应遵照世界卫生组织（WHO）规定或美国环境保护署（EPA）的最新标准，具体以酒店机电顾问公司的要求为准。

为保证水源的可靠性，应由两路市政进水管道在室外形成环状供水。当只有一路进水时，需考虑用水的安全可靠性。室外景观绿化和水景用水优先采用雨水回收系统。 室内给水系统方面，当由两路以上市政供水时，地下室贮水池需储备不小于30%的最高日用水量；当只有一路进水时，需储备不小于50%的最高日用水量。酒店地下室贮水池应适当考虑酒店管理公司的技术要求。生活储备用水应保持新鲜清洁，储水池应设置在单独的封闭房间，检修口、通气口等都须有防虫措施。为了便于清洗，储水池应最少分为二格，且互相连通，以便于切换使用。裙房商业部分宜采用变频供水设施。在当地供水部门允许的条件下，可采用无负压（叠压）供水设施。变频泵一组应设置3 台泵，且进行适当的大小流量配置。商業、办公、公寓最小给水压力控制在0.15 MPa 以内。酒店最小给水压力控制在0.20

高层建筑给排水设计之我见

为了有效的提高建筑的使用功能，就需要做好建筑给排水的施工，因为它与人们的生活息息相关。人们居住于高层建筑中，对其也提出了更高的要求，不仅仅局限于施工平面与立体面的合理性、美观性，而是更加关注于高层建筑在施工时是否具有了科学性，特别是对于给排水的施工。人们要求在进行给排水施工时，必须满足科学合理性和经济实用性。

一、高层建筑给排水系统的组成

（一）高层建筑给水系统的组成。只有在高层建筑给水系统正常运行的情况下，居民的生活用水才能得到保证。高层居民的实际用水需求会因为给水系统的管道压力不足而不能有效满足。在高层建筑的供水系统中，高低区采用的供水模式并不一样，大部分都是通过水泵的作用来向高层居民供水，而底层居民则采用供水管网进行供水，虽然供水模式不同，但是都需要设置水表和布置、敷设给水管线。

（二）高层建筑排水系统的组成。排水系统是和给水系统相对应的，其组成主要包括布置和敷设排水立管。高层建筑的污水排放流动和普通的压力流、重力流不同，它是一种非常不稳定的水和气体的两相流。高层建筑因为自身楼层较高，所以排水立管在施工时也就较长，水流量也会比较大，在这些因素的影响下就会形成气压浮动，从而让排水立管堵塞的发生几率增加。

（三）消防给水系统的组成。消防给水系统就是保护建筑物内人和物的安全用水，根据系统的不同类型可以将消防给水系统分成喷洒系统、消火栓系统、水炮系统等。在高层建筑中因为人口数量较多，密度较多，所以一旦发生火灾，在进行现场救援时就会存在比较大的困难，在高层建筑的施工建设中，就需要加强消防工作，这样高层建筑内人和物的安全才能得到有效保证。

二、高层建筑给排水系统施工的要点

（一）高层建筑给水系统施工的要点分析。在对建筑结构上的管道支架和吊架进行固定时，应该要按设计标准中的方式和位置来进行固定，这样建筑结构的安全性能才不会被破坏。要采用手动试压泵对阀门进行耐压强度试验，在试验后才能进行安装。将管道和设备内的杂物和污垢清理干净后才能够进行安装。室内的埋地管道和暗设管道在隐蔽施工前需要进行试压试验；各个系统管道则应该要进行水压试验，水压试验的压力表精度应该要大于1.5级，在系统的最低处安装压力表，试压所用的水应该选择清洁水，当试验合格后就可以用清洁水来冲洗各个系统管道。在使用给水管道前应该要对其进行消毒处理。

综述高层建筑中的给排水设计与应用

摘要:本人从多年的工作经验主要阐述了高层建筑的给排水设计和消防防护等方面，并进行了简单的介绍分析,结合自己在建设、管理中常遇的问题,对工程的设计方面提出些肤浅的看法,大家一起探讨。

关键词: 高层建筑;设计;给排水;消防

1高层建筑中给水工程的设计

过去给水管道的材料一般采用的是热镀锌钢管,但这种钢管容易锈蚀,不能够满足日常生活用水的水质卫生标准,而且使用寿命也较短。因此建设部正在大力推广和应用塑料输水管。塑料输水管和金属管道相比,其质量更轻、耐压的强度也更高、并且输送时液体阻力小、使用寿命长。国内外建筑经常使用的供水设备一般分为以下几种:高位水箱供水、无水箱变频泵供水以及气压水箱供水。这些也是国内外的高层建筑中供水系统里普遍采用的三种形式。

给水系统中的分区是指沿着建筑物外墙的垂直方向,按照顺序合理地将其划成若干个供水区域,每个供水区域都具有完整的供水系统。对供水纵向分区的确定是高层建筑在整个供水系统设计中最重要也是最基本的环节之一,纵向分区是否合理,将直接影响到供水系统的运行、维修、使用、节能和管理的情况与效果。如果分区过大,会因为下层管网水压过大,从而给用户使用带来诸多不便,并且由于水压过高,极易造成管材损坏,就易导致回流污染和水锤噪声。如果分区过小,将会使得高层建筑的供水分区数增加,从而也会

使得给水系统管道、设备与土建投资和维护管理工作的增加。
