船舶动力系统的可靠性与故障分析

船舶故障分析报告

一、故障背景

本次故障发生在一艘名为“＿____”号的货轮上，该货轮主要从事国际间的货物运输。在一次常规航行中，船舶突然出现了一系列异常情况，对航行安全和运输任务造成了严重影响。

二、故障表现

1、 动力系统故障

船舶主机出现异常噪音，转速不稳定，功率输出明显下降。同时，燃油消耗率大幅增加，尾气排放超标。

2、 电气系统故障

部分照明设备闪烁不定，部分电气设备频繁跳闸，甚至一些关键的导航和通信设备也出现了短暂的断电现象。

3、 推进系统故障

螺旋桨运转不顺畅，有卡顿和抖动的情况，船舶的航行速度明显降低，操控性也受到了极大的影响。

4、 其他故障

船舶的舱底出现积水，排水系统工作效率低下；部分舱室的通风设备故障，导致内部空气质量下降。 三、故障排查过程

1、 动力系统排查

技术人员首先对主机进行了全面检查。通过拆解和检测，发现燃油喷射系统存在堵塞和磨损，部分喷油嘴工作不正常；气缸内部有磨损和拉伤的痕迹，导致密封性能下降；涡轮增压器也出现了故障，影响了进气量。

2、 电气系统排查

对电气线路进行了逐一排查，发现有部分线路老化、破损，导致短路和漏电；一些电器元件由于长期工作和过载，已经损坏。

3、 推进系统排查

对螺旋桨进行了水下检查，发现螺旋桨叶片有损伤和变形，轴系也存在一定的弯曲和磨损。

4、 其他系统排查

对于舱底积水问题，检查发现排水泵叶轮损坏，部分排水管道破裂；通风设备的故障则是由于电机故障和风扇叶片卡住引起的。

四、故障原因分析

1、 缺乏定期维护

船舶在长时间的运营过程中，没有严格按照规定的维护周期进行保养，导致各系统的零部件逐渐磨损和老化。 2、 操作不当

船员在操作船舶时，可能存在一些不规范的操作，例如突然的急加速、急减速等，对动力系统和推进系统造成了冲击。

3、 零部件质量问题

部分关键零部件在采购时，质量不过关，没有达到船舶使用的标准，导致在使用过程中提前出现故障。

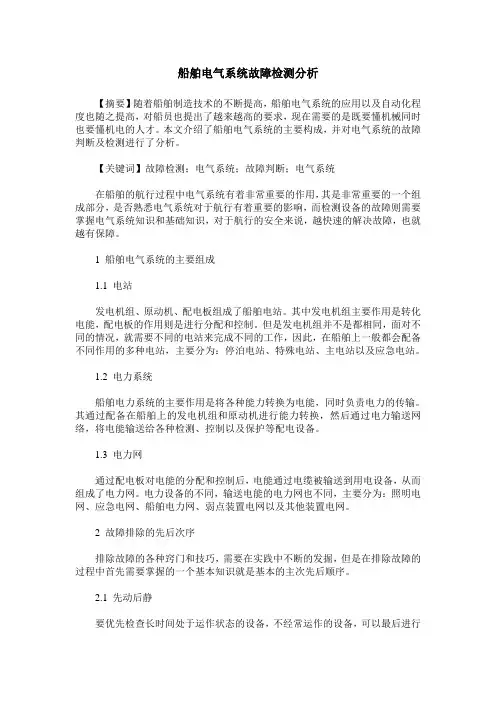

船舶电气系统故障检测分析

【摘要】随着船舶制造技术的不断提高，船舶电气系统的应用以及自动化程度也随之提高，对船员也提出了越来越高的要求，现在需要的是既要懂机械同时也要懂机电的人才。本文介绍了船舶电气系统的主要构成，并对电气系统的故障判断及检测进行了分析。

【关键词】故障检测；电气系统；故障判断；电气系统

在船舶的航行过程中电气系统有着非常重要的作用，其是非常重要的一个组成部分，是否熟悉电气系统对于航行有着重要的影响，而检测设备的故障则需要掌握电气系统知识和基础知识，对于航行的安全来说，越快速的解决故障，也就越有保障。

1 船舶电气系统的主要组成

1.1 电站

发电机组、原动机、配电板组成了船舶电站。其中发电机组主要作用是转化电能，配电板的作用则是进行分配和控制。但是发电机组并不是都相同，面对不同的情况，就需要不同的电站来完成不同的工作，因此，在船舶上一般都会配备不同作用的多种电站，主要分为：停泊电站、特殊电站、主电站以及应急电站。

1.2 电力系统

船舶电力系统的主要作用是将各种能力转换为电能，同时负责电力的传输。其通过配备在船舶上的发电机组和原动机进行能力转换，然后通过电力输送网络，将电能输送给各种检测、控制以及保护等配电设备。

1.3 电力网

通过配电板对电能的分配和控制后，电能通过电缆被输送到用电设备，从而组成了电力网。电力设备的不同，输送电能的电力网也不同，主要分为：照明电网、应急电网、船舶电力网、弱点装置电网以及其他装置电网。

2 故障排除的先后次序

排除故障的各种窍门和技巧，需要在实践中不断的发掘，但是在排除故障的过程中首先需要掌握的一个基本知识就是基本的主次先后顺序。

2.1 先动后静

要优先检查长时间处于运作状态的设备，不经常运作的设备，可以最后进行

检查。

2.2 先简后繁

对容易检查，结构相对简单的设备优先进行检查，尽量先检查发生几率较大的一些设备，然后再对可能性相对较小的设备进行排查。

２００６年第６期　液压与气动　２９　

基于随机故障Ｐｅｔｒｉ网的液压系统可靠性建模与分析　

苏春，沈戈，许映秋　Ｈｙｄｒａｕｌｉｃ　Ｓｙｓｔｅｍ　Ｒｅｌｉａｂｉｌｉｔｙ　Ｍｏｄｅｌｉｎｇ　ａｎｄ　Ａｎａｌｙｓｉｓ　Ｂａｓｅｄ　ｏｎ　Ｓｔｏｃｈａｓｔｉｃ　Ｆａｉｌｕｒｅ　Ｐｅｔｒｉ　Ｎｅｔ　ＳＵ　Ｃｈｕｎ，ＳＨＥＮ　Ｇｅ，ＸＵ　ｎｇ－ｑｉｕ　（东南大学机械工程系，江苏南京２１００９６）　摘　要：文章针对复杂系统动态可靠性建模的困难，利用Ｐｅｔｒｉ网对动态系统的描述能力，将Ｐｅｔｒｉ网应用　于系统动态可靠性分析领域。基于模块化思想，提出随机故障Ｐｅｔｒｉ网的动态可靠性建模方法，有机地集成　了二元决策图算法与马尔可夫过程理论的优点。通过液压系统实例验证了该方法的有效性。　关键词：动态可靠性；故障；Ｐｅｔｒｉ网；马尔可夫链；液压系统　中图分类号：　ｒＰ３９３文献标识码：Ｂ文章编号：ｌ０ｏｏ＿４８５８（２０ｏ６）０６Ｉ（）０２９．ｏ３　机械、电子、液压等技术的交叉和集成使得机械产　品已不再是纯机械结构，产品结构和功能的复杂化对　可靠性设计提出挑战…１。此外，产品运行是人一机　环　境相互作用的过程，产品设计参数（如尺寸、强度）、运　行环境（如应力、路况等）及其失效过程具有动态性。　传统可靠性建模方法多基于二元决策图（ＢＤＤ），　如故障树分析（ＦＴＡ）、基于随机过程理论的状态空间　法等。但是，ＦＴＡ缺乏对系统动态特性的描述能力【２　；　状态空间法对系统状态空间较敏感。　Ｐｅｔｒｉ网着眼于系统状态的描述及状态的动态变　化，兼有图形化建模能力和数学计算能力，已成为系统　动态可靠性研究的热点＿３　Ｊ。本文引入模块基本事件的　概念，在集成ＢＤＤ和随机过程理论优点的基础上，提　出随机故障Ｐｅｔｒｉ网（Ｓｔｏｃｈａｓｔｉｃ　Ｆａｕｌｔ　Ｐｅｔｆｉ　Ｎｅｔ，ＳＦＰＮ）的　动态可靠性建模方法，并以某液压实例验证方法的可　行性。　１随机故障Ｐ５ｅｔｒｉ网（ＳＦＰＮ）的基本概念　定义１：随机故障Ｐｅｔｒｉ网（ＳＦＰＮ）由８元组（Ｐ，　，　，，０，．厂（，），．厂（０），Ｋ，Ｍｏ，　）构成，其中：　（１）Ｐ＝｛Ｐｌ，Ｐ２，…，Ｐ　｝为库所集，表示系统及其　元件的故障状态。　（２）　＝｛ｔ１，ｔ２，…，ｔ　｝为变迁集，Ｔ＝　Ｕ　。　其中，　＝｛ｔ１，ｔ２，…，ｔ　｝为延时变迁集，　＝｛ｔ　＋Ｉ，　…，ｔ　｝为瞬时变迁集。变迁表示故障事件的扩展过程。　（３），、０分别为输入和输出函数；厂（，）是输入函　数的失效概率集；厂（０）是输出函数的失效概率集，且　由输入函数的失效概率决定。　（４）Ｋ：Ｐ一｛０，１｝为故障Ｐｅｔｒｉ网的容量函数。　（５）　０＝（　０（ｐ１），Ｍ０（ｐ２），…，　ｏ（ｐ　））为系统　状态的初始标识。　（６）　为变迁激发速率的集合，　＝｛　Ｉ，　２，…，　｝。　与基本Ｐｅｔｒｉ网相比，ＳＦＰＮ具有以下特点：①模型　中流动的是系统故障信息，变迁激发后其前集库所中　托肯数目并不发生变化，即底层故障在向上层传递的　过程中并未消失；②ＳＦＰＮ可以用来描述故障事件问　的逻辑关系，如一因一果、一因多果、竞争等。　

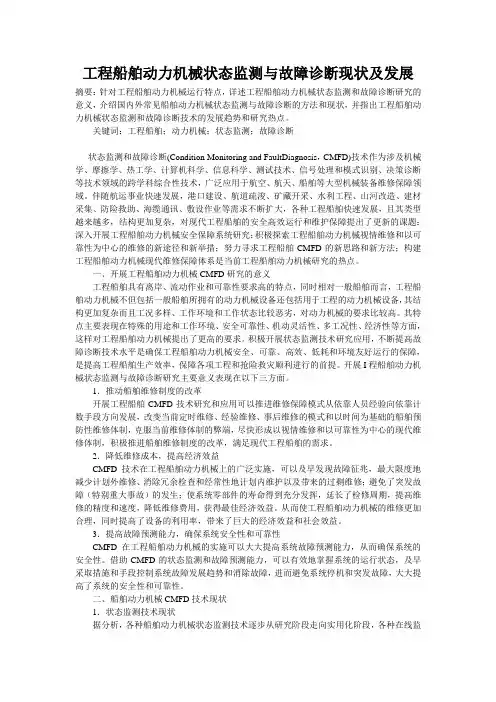

工程船舶动力机械状态监测与故障诊断现状及发展

摘要：针对工程船舶动力机械运行特点，详述工程船舶动力机械状态监测和故障诊断研究的意义，介绍国内外常见船舶动力机械状态监测与故障诊断的方法和现状，并指出工程船舶动力机械状态监测和故障诊断技术的发展趋势和研究热点。

关键词：工程船舶；动力机械；状态监测；故障诊断

状态监测和故障诊断(Condition Monitoring and FaultDiagnosis，CMFD)技术作为涉及机械学、摩擦学、热工学、计算机科学、信息科学、测试技术、信号处理和模式识别、决策诊断等技术领域的跨学科综合性技术，广泛应用于航空、航天、船舶等大型机械装备维修保障领域。伴随航运事业快速发展，港口建设、航道疏浚、矿藏开采、水利工程、山河改造、建材采集、防险救助、海缆通讯、敷设作业等需求不断扩大，各种工程船舶快速发展，且其类型越来越多，结构更加复杂，对现代工程船舶的安全高效运行和维护保障提出了更新的课题：深入开展工程船舶动力机械安全保障系统研究；积极探索工程船舶动力机械视情维修和以可靠性为中心的维修的新途径和新举措；努力寻求工程船舶CMFD的新思路和新方法；构建工程船舶动力机械现代维修保障体系是当前工程船舶动力机械研究的热点。

一、开展工程船舶动力机械CMFD研究的意义

工程船舶具有离岸、流动作业和可靠性要求高的特点，同时相对一般船舶而言，工程船舶动力机械不但包括一般船舶所拥有的动力机械设备还包括用于工程的动力机械设备，其结构更加复杂而且工况多样、工作环境和工作状态比较恶劣，对动力机械的要求比较高。其特点主要表现在特殊的用途和工作环境、安全可靠性、机动灵活性、多工况性、经济性等方面，这样对工程船舶动力机械提出了更高的要求。积极开展状态监测技术研究应用，不断提高故障诊断技术水平是确保工程船舶动力机械安全、可靠、高效、低耗和环境友好运行的保障，是提高工程船舶生产效率，保障各项工程和抢险救灾顺利进行的前提。开展I程船舶动力机械状态监测与故障诊断研究主要意义表现在以下三方面。
