1 7.4电磁继电器

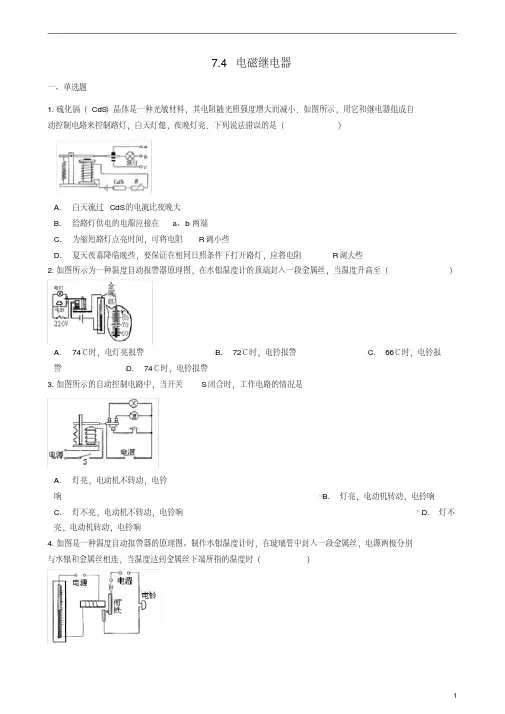

一、单选题
1.硫化镉（CdS）晶体是一种光敏材料，其电阻随光照强度增大而减小．如图所示，用它和继电器组成自
动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法错误的是（）
A. 白天流过CdS的电流比夜晚大
B. 给路灯供电的电源应接在a、b两端
C. 为缩短路灯点亮时间，可将电阻R调小些
D. 夏天夜幕降临晚些，要保证在相同日照条件下打开路灯，应将电阻R调大些
2.如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至（）
A. 74℃时，电灯亮报警B. 72℃时，电铃报警C. 66℃时，电铃报
警D. 74℃时，电铃报警
3.如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是
A. 灯亮，电动机不转动，电铃
响B. 灯亮，电动机转动，电铃响
C. 灯不亮，电动机不转动，电铃响D. 灯不
亮，电动机转动，电铃响
4.如图是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管中封入一段金属丝，电源两极分别
与水银和金属丝相连，当温度达到金属丝下端所指的温度时（）
2 A. 衔铁被吸引，电铃发出报警
声B. 衔铁被排斥，电铃发出报警声
C. 衔铁被吸引，电铃停止发出报警声D. 衔铁被排
斥，电铃停止发出报警声
5.如图所示是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）
A. 红灯和绿灯都亮B. 红灯和绿灯都不亮C. 绿灯
亮，红灯不亮D. 红灯亮，绿灯不亮
6.如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻
值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。下列说法正确的是（）
A. 白天流过R0的电流比夜晚小B. 给路灯供电的电源应接在
b、c两端
C. 白天R0两端的电压比夜晚大D. 白天，如果将电阻箱R的
阻值调大，则路灯也可能变成亮
7.在地下停车场，驾驶员常常根据车位入口上方的红、绿灯判断是否有车位。小吴设计一种自动控制方案：
7.4电磁继电器
一、单选题

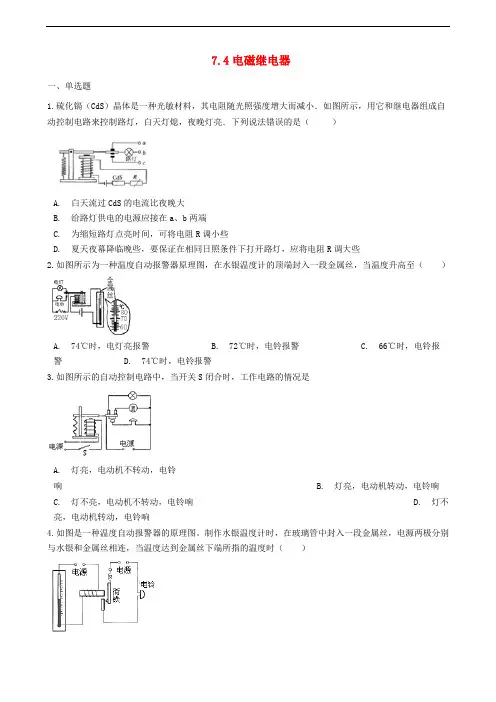

1.硫化镉（CdS）晶体是一种光敏材料，其电阻随光照强度增大而减小．如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法错误的是（ ）
A. 白天流过CdS的电流比夜晚大
B. 给路灯供电的电源应接在a、b两端
C. 为缩短路灯点亮时间，可将电阻R调小些
D. 夏天夜幕降临晚些，要保证在相同日照条件下打开路灯，应将电阻R调大些
2.如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至（ ）
A. 74℃时，电灯亮报警 B. 72℃时，电铃报警 C. 66℃时，电铃报警 D. 74℃时，电铃报警
3.如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是
A. 灯亮，电动机不转动，电铃响 B. 灯亮，电动机转动，电铃响
C. 灯不亮，电动机不转动，电铃响 D. 灯不亮，电动机转动，电铃响
4.如图是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管中封入一段金属丝，电源两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时（ ）
A. 衔铁被吸引，电铃发出报警声 B. 衔铁被排斥，电铃发出报警声
C. 衔铁被吸引，电铃停止发出报警声 D. 衔铁被排斥，电铃停止发出报警声
5.如图所示是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（ ）
A. 红灯和绿灯都亮 B. 红灯和绿灯都不亮 C. 绿灯亮，红灯不亮 D. 红灯亮，绿灯不亮
6.如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。下列说法正确的是（ ）

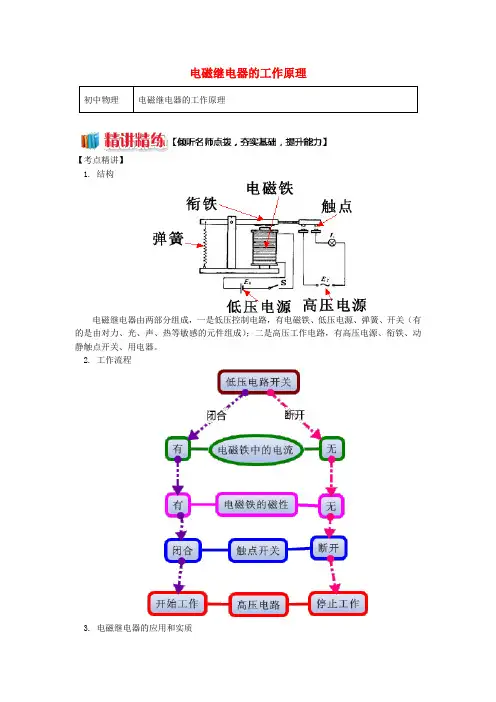

电磁继电器的工作原理
初中物理 电磁继电器的工作原理
【考点精讲】
1. 结构
电磁继电器由两部分组成，一是低压控制电路，有电磁铁、低压电源、弹簧、开关（有的是由对力、光、声、热等敏感的元件组成）；二是高压工作电路，有高压电源、衔铁、动静触点开关、用电器。
2. 工作流程
3. 电磁继电器的应用和实质 2 应用：利用电磁继电器可以实现利用低电压控制高电压及进行远距离操作和自动控制。
实质：由电磁铁控制工作电路通断的开关。
4. 电磁继电器的类型有两种
①“单刀型”
有一个静触点、一个动触点，多用于简单的控制电路中，可以控制电路的通断；
②“单刀双掷型”
有两个静触点，一个动触点，多用于较复杂的自动控制电路中，它的动、静触点相当于一个单刀双掷开关，能实现电路的切换：电磁铁有磁性时，电磁铁吸引衔铁，接通一个电路；当电磁铁没有磁性时，弹簧拉起衔铁，断开一个电路同时接通另一个电路。
5. 实际应用
（1）实现安全操作
由于工作电路中的高电压、强电流对人体危险，使用电磁继电器中的低电压、弱电流的通断来间接地控制高电压、强电流的工作电路的通断；
（2）实现远距离操作
有时在生产场所温度较高或工作环境不好时，也可以把电磁继电器留在那里，而把控制电路的开关安装在较远的相对较安全的地方，从而实现远距离控制；
（3）实现自动控制
如果把控制电路的开关换成对温度或光照敏感的元件，或在特定条件下能自动闭合或断开的装置，还可以由这些元件来控制电路的通断，实现温度自动控制、光自动控制、压力自动控制、水位自动报警等。
【典例精析】
例题1 如图是汽车启动装置原理图，对于这一装置及其工作特点，下列说法中不正确的是（ ） 3
A. 旋转钥匙能使电磁铁所在电路工作
B. 电磁铁的工作电压比电动机的工作电压低
C. 电磁铁通电时，上端是S极下端是N极
D. 电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触
思路导航：将汽车钥匙插入钥匙孔，转动钥匙相当于闭合电磁铁的开关，使电磁铁工作，吸引衔铁向下，就会使触点A向右运动与触点B接触，把电动机所在电路接通，使汽车启动，所以A、D两项正确；由图知，电磁铁的工作电压是由一个电源提供的，而电动机的工作电压是由两个电源串联后提供的，所以电磁铁的工作电压比电动机的工作电压低，B项正确；根据装置图容易判断出电磁铁的上端为N极，下端为S极，C项错误。
学年人教版物理九年级全册电磁铁电磁继电器同步练习
一、单项选择题
1.如图是拍摄机动车辆闯红灯的任务原理图，光控开关接纳到红灯收回的光会自动闭合，压力开关遭到机动车的压力会闭合，摄像系统在电路接通时可自在拍摄违章车辆，以下有关说法正确的选项是〔 〕
A. 机动车只需驶过埋有压力开关的路口，摄像系统就会自动拍照
B. 只要光控开关和压力开关都闭合时，摄像系统才会自动拍照
C. 假定将光控开关和压力开关并联，也能起到相反的作用
D. 以上说法都不正确
2.如图是电磁继电器的结构和任务电路表示图。要使电磁铁对衔铁的吸引力变大，以下做法可行的是〔 〕
A.去掉电磁铁线圈中的铁芯
B.增加电磁铁线圈的匝数
C.适当增大电源A的电压
D.适当增大电源B的电压
3.在如下图的自动控制电路中，当开封锁合时，任务电路的状况是〔 〕
A. 灯亮，电动机不转，电铃响 B. 灯亮，电动机转动，电铃响
C. 灯不亮，电动机转动，电铃响 D. 灯不亮，电动机不转动，电铃响
4.以下说法错误的选项是〔 〕
A. 电磁铁是应用电流的磁效应来任务的
B. 奥斯特实验说明通电导线周围存在磁场
C. 电动机机是依据电磁感应现象制成的
D. 磁带是应用磁性资料记载信息的
5.电磁铁在生活和消费中有着普遍的运用，图中没有运用到电磁铁的设备有〔 〕 A. 空气开关 B. 磁悬浮列车
C. 听筒 D. 电热水壶
6.如下图，在探求电磁铁的磁性强弱与什么要素有关实验中，以下说法中正确的选项是〔 〕
A.把滑动片向左滑动时，磁性削弱
