单片机485烧程序方法

  • 格式：docx
  • 大小：15.05 KB
  • 文档页数：2

单片机485烧程序方法

1. 准备工作，首先，你需要准备一台支持单片机485烧录的编程器，以及单片机的开发板和对应的编程软件。确保你有正确的单片机型号和对应的烧录工具。

2. 连接硬件，将编程器通过USB接口连接到计算机上，然后将编程器的接口与开发板上的对应接口相连。确保连接的稳固性和正确性。

3. 打开编程软件，打开单片机的编程软件，一般来说，这些软件会提供一个界面，你可以在界面中选择单片机型号和相应的烧录方式。

4. 选择文件，在编程软件中选择你要烧录的程序文件，通常是一个.hex文件或者.bin文件。

5. 设置参数，根据你的需要，设置好烧录的参数，比如时钟频率、烧录方式等。

6. 烧录程序，点击软件界面上的烧录按钮，软件会开始向单片机烧录程序。在烧录过程中，要确保编程器和单片机的连接稳定，避免操作过程中的干扰。

7. 验证烧录，烧录完成后，一般软件会提示烧录成功。此时可以进行一次验证，确认程序是否成功烧录到单片机中。

总的来说，单片机485烧程序方法需要准备好硬件设备、连接正确的硬件接口、选择正确的编程软件、设置好烧录参数，并且要确保烧录过程中的稳定性和正确性。希望这些步骤能帮助到你。

合集下载

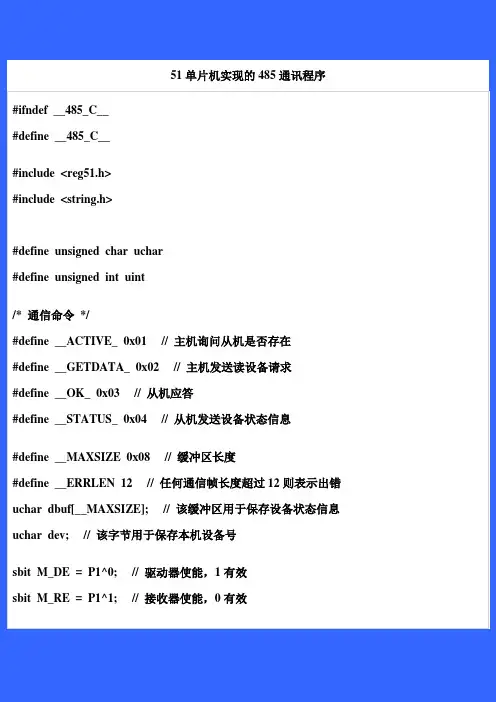

51单片机实现的485通讯程序

51单片机实现的485通讯程序

51单片机实现的485通讯程序

#ifndef __485_C__

#define __485_C__

#include

#include

#define unsigned char uchar

#define unsigned int uint

/* 通信命令 */

#define __ACTIVE_ 0x01 // 主机询问从机是否存在

#define __GETDATA_ 0x02 // 主机发送读设备请求

#define __OK_ 0x03 // 从机应答

#define __STATUS_ 0x04 // 从机发送设备状态信息

#define __MAXSIZE 0x08 // 缓冲区长度

#define __ERRLEN 12 // 任何通信帧长度超过12则表示出错

uchar dbuf[__MAXSIZE]; // 该缓冲区用于保存设备状态信息

uchar dev; // 该字节用于保存本机设备号

sbit M_DE = P1^0; // 驱动器使能，1有效

sbit M_RE = P1^1; // 接收器使能，0有效 void get_status(); // 调用该函数获得设备状态信息，函数代码未给出

void send_data(uchar type, uchar len, uchar *buf); // 发送数据帧

bit recv_cmd(uchar *type); // 接收主机命令，主机请求仅包含命令信息

void send_byte(uchar da); // 该函数发送一帧数据中的一个字节，由send_data()函数调用

void main()

{

uchar type;

uchar len;

/* 系统初始化 */

P1 = 0xff; // 读取本机设备号

dev = (P1>>2);

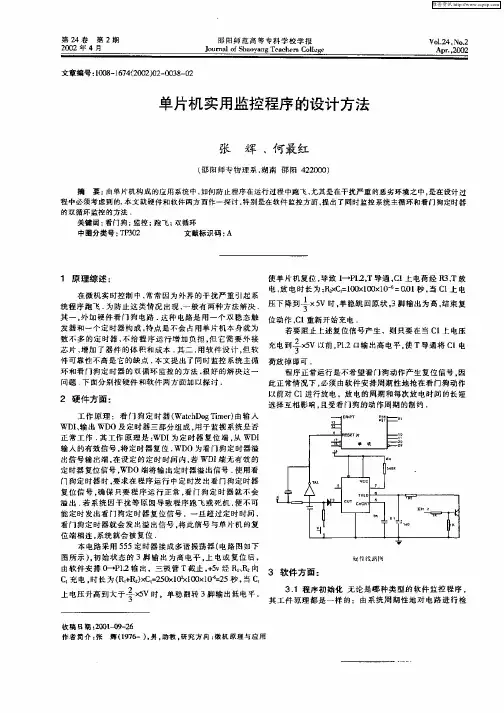

单片机实用监控程序的设计方法

单片机实用监控程序的设计方法

第２４卷第２期　２００２年４月　邵阳师范高等专科学校学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｓｈａｏｙａｎｇ　Ｔｅａｃｈｅｒｓ　Ｃｏｌｌｅｇｅ　Ｖｏ１．２４．Ｎｏ．２　Ａｐｒ．，２００２　

文章编号：１００８—１６７４（２００２）０２—００３８—０２　

单片机实用监控程序的设计方法　

张辉，何最红　

（邵阳师专物理系，湖南邵阳４２２０００）　

摘要：由单片机构成的应用系统中，如何防止程序在运行过程中跪飞，尤其是在干扰严重的恶劣环境之中，是在设计过　

程中必须考虑到的．本文就硬件和软件两方面作一探讨，特别是在软件监控方面，提出了同时监控系统主循环和看门狗定时器　

的双循环监控的方法　

关键词：看门狗；监控；跑飞；双循环　

中图分类号：ＴＰ３０２　文献标识码：Ａ　

１原理综述　

在微机实时控制中，常常因为外界的干扰严重引起系　

统程序跑飞．为防止这类情况出现，一般有两种方法解决　

其一，外加硬件看门狗电路　这种电路是用一个双稳态触　

发器和一个定时器构成，特点是不会占用单片机本身就为　

数不多的定时器，不给程序运行增加负担，但它需要外接　

芯片，增加了器件的体积和成本．其二，用软件设计，但软　

件可靠性不高是它的缺点　本文提出了同时监控系统主循　

环和看门狗定时器的双循环监控的方法，很好的解决这一　

问题．下面分别按硬件和软件两方面加以探讨．　

２硬件方面：　

工作原理：看门狗定时器（ＷａｔｃｈＤｏｇＴｉｍｅｒ）由输人　

ＷＤＩ、输出ＷＤＯ及定时器三部分组成．用于监视系统是否　

正常工作　其工作原理是：ＷＤＩ为定时器复位端．从ＷＤＩ　

输人的有效信号．将定时器复位．ＷＤＯ为看门狗定时器溢　

出信号输出端，在设定的定时时闻内，若ＷＤＩ端元有效的　

定时器复位信号，ＷＤＯ端将输出定时器溢出信号　使用看　

门狗定时器时，要求在程序运行中定时发出看门狗定时器　

复位信号，确保只要程序运行正常．看门狗定时器就不会　

溢出．若系统因干扰等原因导致程序跑飞或死机，便不可　

能定时发出看门狗定时器复位信号，一旦超过定时时闻，　

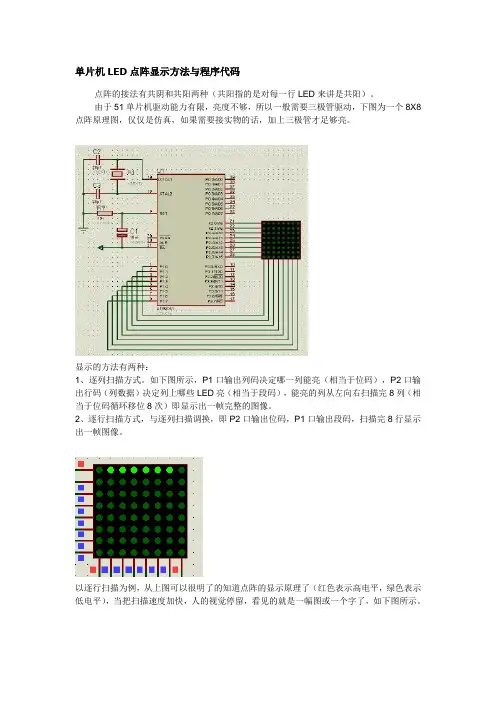

单片机LED点阵显示方法与程序代码

单片机LED点阵显示方法与程序代码

单片机LED点阵显示方法与程序代码

点阵的接法有共阴和共阳两种（共阳指的是对每一行LED来讲是共阳）。

由于51单片机驱动能力有限，亮度不够，所以一般需要三极管驱动，下图为一个8X8点阵原理图，仅仅是仿真，如果需要接实物的话，加上三极管才足够亮。

显示的方法有两种：

1、逐列扫描方式。如下图所示，P1口输出列码决定哪一列能亮（相当于位码），P2口输出行码（列数据）决定列上哪些LED亮（相当于段码），能亮的列从左向右扫描完8列（相当于位码循环移位8次）即显示出一帧完整的图像。

2、逐行扫描方式，与逐列扫描调换，即P2口输出位码，P1口输出段码，扫描完8行显示出一帧图像。

以逐行扫描为例，从上图可以很明了的知道点阵的显示原理了（红色表示高电平，绿色表示低电平），当把扫描速度加快，人的视觉停留，看见的就是一幅图或一个字了，如下图所示。

一、行扫描静态显示，

用51单片机实现上图静态显示的程序如下：

#include

#define uchar unsigned char

#define uint unsigned int

uchar code TAB[]={0x81,0xFD,0xFD,0xC1,0xBF,0xBF,0xBD,0xC3};

uchar i,t;

delay(uchar t)

{

while (t--)

{;}

}

void main(void)

{

while(1)

{

P2=0x01;

for(i=0;i<8;i++)

{

P1=TAB;

delay(100);

P2=P2<<1|P2>>7;

}

}

}

二、行扫描翻页显示

字码取模方式为逐行

第一次从字码数组中取出第1～8个数据置于列上，行扫描顺序为1～8行，显示一帧，第二次取第9～16个数据，行扫描顺序仍为1～8行，显示第二帧，第三次取第17～24个数据，……

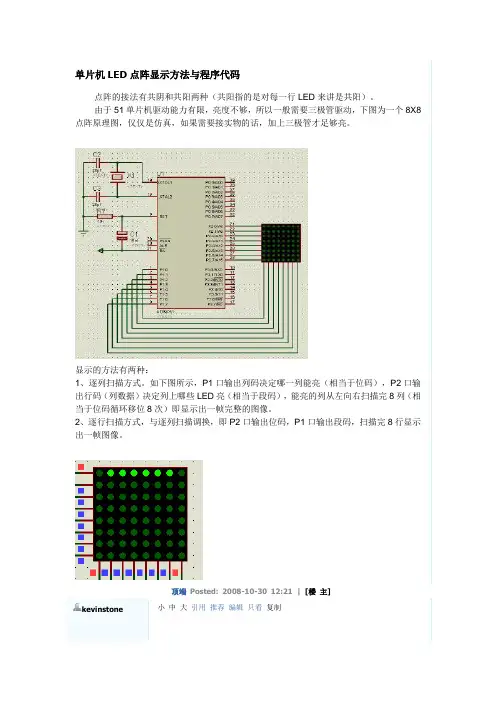

单片机LED点阵显示方法与程序代码 2
