运行中电机的检查方法

(1) 电动机的电流是否正常，在三相电源平衡时，三相电流中任一相与三相平均值的偏差不得超过10%。

(2) 检查有无异常响声和振动是否超标。

转速（r/min） 3000 1500 1000 750

双振幅值（μm） 50 85 100 120

(3) 有无异味及冒烟现象。

(4) 电流的大小与负载是否相当，有无过载情况。

(5) 用听棒听轴承声音时，若听到均匀的“沙沙” 声，说明轴承声音正常；若听到“咕噜咕噜” 不均匀声音，说明轴承滚珠损坏；若听到“咝咝”声，说明轴承缺油；若听到“嗡嗡” 声，有可能是一相断电或电流过大，应立即汇报或联系发电部调泵运行。

(6) 换向器、集电环和电刷的工作是否正常，观察其火花情况是否符合要求。电刷与集电环接触情况以及电刷磨损情况。（直流电机）

(7) 电动机外壳有无过热现象，轴承温度是否符合规定要求。（假设环境温度为40℃）

①B级绝缘电机，定子线圈温度一般不超过130℃；F级绝缘定子线圈温度一般不超过155℃；H级绝缘定子线圈温度一般不超过180℃。

②滚动轴承温度一般不超过95℃；滑动轴承温度一般不超过80℃。

（8）高压电机空冷却器管道是否有堵塞现象。通水冷却器压力表运行是否正常。

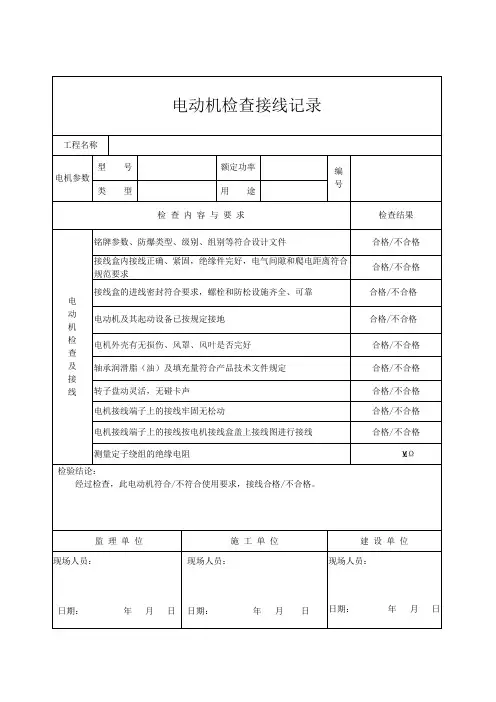

电机检查接线运行记录

电动机检查接线记录

工程名称

电机参数型号额定功率编

号

类型用途

检查内容与要求检查结果

电

动

机

检

查

及

接

线铭牌参数、防爆类型、级别、组别等符合设计文件合格/不合格

接线盒内接线正确、紧固，绝缘件完好，电气间隙和爬电距离符合规范要求合格/不合格

接线盒的进线密封符合要求，螺栓和防松设施齐全、可靠合格/不合格

电动机及其起动设备已按规定接地合格/不合格

电机外壳有无损伤、风罩、风叶是否完好合格/不合格

轴承润滑脂（油）及填充量符合产品技术文件规定合格/不合格

转子盘动灵活，无碰卡声合格/不合格

电机接线端子上的接线牢固无松动合格/不合格

电机接线端子上的接线按电机接线盒盖上接线图进行接线合格/不合格

测量定子绕组的绝缘电阻 MΩ

检验结论：

经过检查，此电动机符合/不符合使用要求，接线合格/不合格。

监理单位施工单位建设单位

现场人员：

日期：年月日现场人员：

日期：年月日

电机短路检测方法

电机要是短路了，那可有点小麻烦呢。咱得好好检测检测，把问题找出来。

一、电阻测量法。

这是个挺常用的办法哦。你得找个万用表，把它调到电阻档。然后呢，把电机的接线断开，要测哪相绕组就把万用表的表笔接到那相绕组的两端。要是测出来电阻值特别小，几乎接近零了，那可就有点不妙，很可能这相绕组短路啦。不过呢，要是电机是那种三相电机，三相绕组的电阻值应该是差不多的，如果有一相电阻值和另外两相差得老远，那这一相就可能是短路的那一个。就像三兄弟，两个长得差不多高，有一个特别矮，那这个特别矮的就有点问题啦。

二、外观检查法。

这个方法很简单直接哦。你就眼睛瞪得大大的，仔细看电机的绕组。要是有那种烧焦的痕迹，黑乎乎的，或者有绕组的绝缘皮破了，露出里面的铜线，那这地方就很可能是短路点。有时候就像看一个人身上有没有伤口一样，直接看就能发现问题。而且你还要看看电机里面有没有什么杂物，说不定是有小金属屑之类的东西，导致绕组之间导通，发生短路呢。

三、电流检测法。

这个稍微复杂一点点。你得让电机运转起来，然后用钳形电流表去测电机的电流。如果电机正常运转的时候，电流突然变得很大，比它额定电流大好多，那很可能就是电机有短路的地方。就像一个人平时饭量是固定的，突然食量变得超大，那身体肯定是有点不正常啦。不过呢，电流变大也可能是其他原因，像电机过载之类的，但短路是很可能的一个因素哦。

四、绝缘电阻测试法。

电机短路检测呢，就可以用这些小方法。要是自己不太确定，还是找个专业的电工师傅来看看比较好，毕竟人家是专业的，就像生病了找医生一样靠谱呢。

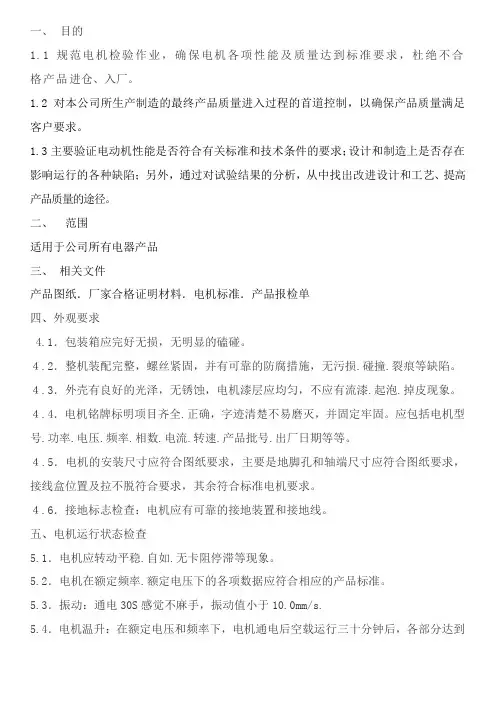

电机检验规程

一、目的

1.1规范电机检验作业，确保电机各项性能及质量达到标准要求，杜绝不合格产品进仓、入厂。

1.2 对本公司所生产制造的最终产品质量进入过程的首道控制，以确保产品质量满足客户要求。

1.3主要验证电动机性能是否符合有关标准和技术条件的要求；设计和制造上是否存在影响运行的各种缺陷；另外，通过对试验结果的分析，从中找出改进设计和工艺、提高产品质量的途径。

二、范围

适用于公司所有电器产品

三、相关文件

产品图纸．厂家合格证明材料．电机标准．产品报检单

四、外观要求

4.1．包装箱应完好无损，无明显的磕碰。

４.2．整机装配完整，螺丝紧固，并有可靠的防腐措施，无污损.碰撞.裂痕等缺陷。

４.3．外壳有良好的光泽，无锈蚀，电机漆层应均匀，不应有流漆.起泡.掉皮现象。

４.4．电机铭牌标明项目齐全.正确，字迹清楚不易磨灭，并固定牢固。应包括电机型号.功率.电压.频率.相数.电流.转速.产品批号.出厂日期等等。

４.5．电机的安装尺寸应符合图纸要求，主要是地脚孔和轴端尺寸应符合图纸要求，接线盒位置及拉不脱符合要求，其余符合标准电机要求。

４.6．接地标志检查：电机应有可靠的接地装置和接地线。

五、电机运行状态检查

5.1．电机应转动平稳.自如.无卡阻停滞等现象。

5.2．电机在额定频率.额定电压下的各项数据应符合相应的产品标准。

5.3．振动：通电30S感觉不麻手，振动值小于10.0mm/s.

5.4．电机温升：在额定电压和频率下，电机通电后空载运行三十分钟后，各部分达到热稳定状态，用红外线感温测量，并根据绝缘程度判断温升符合性，A级小于60K.E级小于75K.B级小于80K.F级小于100K.H级小于125K.

5.5．耐压检测：用耐压测试仪测量电机的耐压，其电源1000-1200V，测试时间为1.5S，

泄漏电流小于5mA。

5.6．电机在低于额定电压15%下能正常启动。

5.7．电机的外壳接地电阻小于100毫欧。
