光纤传感的原理

光纤传感器的工作原理

光纤传感器作为一种重要的光学传感器，广泛应用于各个领域，如光通信、工业自动化、医疗设备等。本文将介绍光纤传感器的工作原理及其在实际应用中的特点。

一、工作原理

光纤传感器是利用光学原理来实现物理量的检测和测量的装置。它基于光的传输、反射、折射、散射等现象，通过改变光的强度、频率或相位来感知和测量被测物理量。

1. 光传输

光纤传感器中的光信号通过光纤传输到被测物体或环境中。光纤具有优异的光导传输特性，可以保证光信号在传输过程中的稳定性和可靠性。

2. 光的接收与反射

被测物体或环境中的光信号与光纤发射的光信号相互作用后，一部分被反射回光纤。这里的反射可以是由于光的散射、反射或折射等效应引起的。

3. 光的探测与解读

通过光纤传感器接收到的反射光信号会被传感器内部的光电探测器接收并转换成电信号。电信号会被后续的电路处理和解读，从而获取被测量的物理量信息。 二、特点和应用

光纤传感器具有以下特点，使其在各个领域得到广泛应用：

1. 高精度

光纤传感器具有高分辨率和高灵敏度，可以对微小物理量进行准确测量。同时，光纤传感器还能实现长距离的传输，适用于大范围的测量需求。

2. 免受干扰

光纤传感器的信号传输是光学信号，不会受到电磁干扰，有较高的抗干扰能力。这使得光纤传感器在工业自动化、电磁环境复杂的场合下具有稳定可靠的性能。

3. 多功能

光纤传感器可以根据需求设计不同的传感结构，实现对不同物理量的测量。如温度、压力、湿度等物理量都可以通过光纤传感器进行检测。

4. 实时性

光纤传感器的工作响应快速，能够实时获取被测物理量的变化。这使得在对实时监测和控制要求较高的应用领域，如工业生产过程中的物料流动监测等，光纤传感器发挥了极其重要的作用。

光纤传感器由于其独特的工作原理和优越的性能，在多个领域有广泛的应用。以下是一些典型的光纤传感器应用案例： 1. 环境监测

通过光纤传感器，可以实时监测环境参数，如温度、湿度、气体浓度等。这对于环境保护、工业安全等方面具有重要意义。

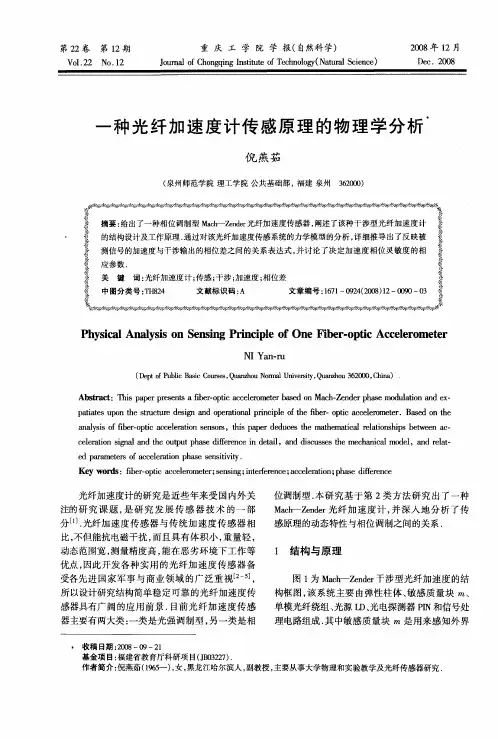

第２２卷第ｌ２期　

Ｖ０１．２２　Ｎｏ．１２　重庆工学院学报（自然科学）　

Ｊｏｕｒｎａｌ　ｏｆ　Ｃｈｏｎｇｑｉｎｇ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ（Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ）　２００８年１２月　Ｄｅｅ．２００８　

一种光纤加速度计传感原理的物理学分析　

倪燕茹　

（泉州师范学院理工学院公共基础部，福建泉州３６２０００）　

Ｐｈｙｓｉｃａｌ　Ａｎａｌｙｓｉｓ　ｏｎ　Ｓｅｎｓｉｎｇ　Ｐｒｉｎｃｉｐｌｅ　ｏｆ　Ｏｎｅ　Ｆｉｂｅｒ－ｏｐｔｉｃ　Ａｃｃｅｌｅｒｏｍｅｔｅｒ　

ＮＩ　Ｙａｈ．ｒｕ　

（Ｄｅｐｔ　ｏｆ　Ｐｕｂｌｉｃ　Ｂａｓｉｃ　Ｃｏｕｒｓｅｓ，Ｑｕａｎｚｈｏｕ　Ｎｏｎｎａｌ　Ｕｎｉｖｅｒｓｉｔｙ，Ｑｕａ￣ｈｏｕ　３６２０００，Ｃｈｉｎａ）．　

Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｐｒｅｓｅｎｔｓ　ａ　ｆｉｂｅｒ－ｏｐｔｉｃ　ａｃｃｅｌｅｒｏｍｅｔｅｒ　ｂａｓｅｄ　ｏｎ　Ｍａｃｈ－・Ｚｅｎｄｅｒ　ｐｈａｓｅ　ｍｏｄｕｌａｔｉｏｎ　ａｎｄ　ｅｘ—－　

ｐａｔｉａｔｅｓ　ｕｐｏｎ　ｔｈｅ　ｓｔｒｕｃｔｕｒｅ　ｄｅｓｉｇｎ　ａｎｄ　ｏｐｅｒａｔｉｏｎａｌ　ｐｒｉｎｃｉｐｌｅ　ｏｆ　ｔｈｅ　ｆｉｂｅｒ－ｏｐｔｉｃ　ａｃｃｅｌｅｒｏｍｅｔｅｒ．Ｂａｓｅｄ　ｏｎ　ｔｈｅ　

ａｎａｌｙｓｉｓ　ｏｆ　ｆｉｂｅｒ－ｏｐｔｉｃ　ａｃｃｅｌｅｒａｔｉｏｎ　ｓｅｎｓｏｒｓ，ｔｈｉｓ　ｐａｐｅｒ　ｄｅｄｕｃｅｓ　ｔｈｅ　ｍａｔｈｅｍａｔｉｃａｌ　ｒｅｌａｔｉｏｎｓｈｉｐｓ　ｂｅｔｗｅｅｎ　ａｃ・　

ｃｅｌｅｒａｔｉｏｎ　ｓｉｇｎａｌ　ａｎｄ　ｔｈｅ　ｏｕｔｐｕｔ　ｐｈａｓｅ　ｄｉｆｆｅｒｅｎｃｅ　ｉｎ　ｄｅｔａｉｌ，ａｎｄ　ｄｉｓｃｕｓｓｅｓ　ｔｈｅ　ｍｅｃｈａｎｉｃａｌ　ｍｏｄｅｌ，ａｎｄ　ｒｅｌａｔ－　

ｅｄ　ｐａｒａｍｅｔｅｒｓ　ｏｆ　ａｃｃｅｌｅｒａｔｉｏｎ　ｐｈａｓｅ　ｓｅｎｓｉｔｉｖｉｔｙ．　

Ｋｅｙ　ｗｏｒｄｓ：ｆｉｂｅｒ－ｏｐｔｉｃ　ａｃｃｅｌｅｒｏｍｅｔｅｒ；ｓｅｎｓｉｎｇ；ｉｎｔｅｒｆｅｒｅｎｃｅ；ａｃｃｅｌｅｒａｔｉｏｎ；ｐｈａｓｅ　ｄｉｆｆｅｒｅｎｃｅ　

光纤传感器的工作原理

光纤传感器是一种利用光纤作为传感器的感应元件的传感器。光纤传感器的工作原理是基于光的传输和光的特性，通过检测光的强度、光的相位或光的频率等参数的变化来实现测量和检测。下面将详细介绍光纤传感器的工作原理。

1.光的传输

光纤传感器是通过光纤将信号传输到目标位置进行测量和检测的。光纤是一种将光信号传输的波导，其内部是由高折射率的纤芯和低折射率的包层组成。光信号通过纤芯进行传输，并且受到光纤的折射规律的影响。光纤传感器的传感元件一般位于光纤的入口或出口处，通过测量光的强度和光的特性来实现测量和检测。

2.测量原理

光纤传感器的测量原理主要有光强度测量、光干涉测量和光散射测量等。光强度测量是利用光传输时的衰减规律，通过检测光的强度来判断目标物理量的变化。光干涉测量是利用光的干涉现象来测量目标物理量的变化，一般是通过光纤的长度或折射率的变化来实现测量。光散射测量是利用光在传输过程中与介质的散射作用来测量目标物理量的变化，例如测量液体的浓度或测量气体的浓度等。

3.传感原理

光纤传感器的传感原理主要有光纤布拉格光栅传感器、光纤共振传感器和光纤散射传感器等。光纤布拉格光栅传感器是利用光栅的折射率周期性变化来测量目标物理量的变化，一般是通过测量光纤中被散射回来的光的特性来实现测量。光纤共振传感器是利用光在光纤内部多次反射产生共振，通过测量共振波长的变化来实现测量。光纤散射传感器是利用光在光纤中遇到杂散反射或杂散散射时产生的衰减、散射或反射来测量目标物理量的变化，一般是通过测量光的强度、光的频率或光的相位的变化来实现测量。

总体来说，光纤传感器的工作原理是通过光的传输和光的特性来实现测量和检测。光纤传感器可以应用于各种领域，例如环境监测、医疗诊断、工业控制和航天航空等。光纤传感器具有体积小、重量轻、灵敏度高、抗干扰性好等特点，已经成为现代传感器技术中不可或缺的一部分。

光纤传感原理

光纤传感技术是近年来发展迅速的一种新型传感技术。它在很多领域中都获得成功应用，如湿度、温度、压力、加速度、形变、电场、气体、生物体、化学物质等诸多领域。其优点是信号传输距离远，抗干扰性好，安全、稳定、快速、灵敏度高，使用寿命长等优点，大幅改善了传统传感器的缺点。具有广泛的应用前景。

光纤传感的原理基于光学传输信号的特性，即光的折射、反射、散射和吸收等。光根据波长和传播方式来划分为不同的类型，如红外线、太阳光、荧光、激光、等。而物质的性质往往与其分子的结构有关，等等，可能对光的传输产生影响。基于这一特性，光纤传感技术将物质测量转换为光的特性变化，从而达到测量和检测的目的。

光纤可以用作传感器的传输媒介和传感元件，即光纤传感回路。一般的光纤回路通常由光源、光纤、探头和光电检测器等组成。

光纤传感器的基本原理是通过光的传输特性的变化来检测被测量的物理量。这些特性的变化通常导致光的衰减、位移或相位变化。在传感元件和探测元件之间，使用特殊的介质进行测量或获得材料特性。

应用于光纤传感器的探头主要包括两种类型：即应变单元和光学吸收或散射介质。应变单元的作用是测量对光纤造成的应变。光学吸收或散射介质则是通过吸收或散射光，来检测物理量。

光纤传感器广泛应用于各个领域中。在工业上，它被用于测量高温和高压的参数，以及测量某些气体和液体的含量。在医学上，它被用于探测生物体温度、心率等参数。在地球物理学上，它被用于检测地震和地质活动等。在通讯上，它被应用于光纤通信传输信号当中。

光纤传感技术是一种全新的、应用广泛的传感技术。随着人们对物质性质认识的不断深入，以及光纤传感器应用领域的不断拓宽，相信这种技术将会更加完善和开发。光纤传感技术的优点是多样的。由于传感器的信号传输距离远，所以其使用范围很广，可以应用于石油、天然气、化学、冶金等工业领域。因为光纤传感器具有强大的抗干扰性能，所以在血液、生理、环境等其他领域中，光纤传感器已经被广泛运用，如温度、压力、应变、湿度、活化度、延展度、气体浓度、气体特性分析、生物诊断等。
