钢丝绳绳卡正确安装方法

钢丝绳绳卡个数及安装规范

在《起重机械安全规程》（GB6067？5）中有如下的规定:

２．２．９ 钢丝绳端部固定连接的安全要求.

ａ．用绳卡连接时，应满足表６的要求，同时应保证连接强度不得小于钢丝绳破断拉力的８５％;

ｂ．用编结连接时,编结长度不应小于钢丝绳直径的１５倍，并且不得小于３００ｍｍ.连接强度不得小于钢丝绳破断拉力的７５％；

表６ 用绳卡连接时的安全要求

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

钢丝绳直径(ｍｍ）｜７～１６｜１９～２７|２８～３７｜３８～４５

－－－－－－－－－|－－－－｜－－－－－｜－－－－－｜－－－－－－

绳卡数量（个） ｜ ３ ｜ ４ ｜ ５ ｜ ６ ｜

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

绳卡压板应在钢丝绳长头一边；绳卡间距不应

小于钢丝绳直径的６倍

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

ｃ．用楔块、楔套连接时，楔套应用钢材制造。连接强度不得小于钢丝绳破断拉力的７５％；

ｄ．用锥形套浇铸法连接时,连接强度应达到钢丝绳的破断拉力；

ｅ．用铝合金套压缩法连接时，应用可靠的工艺方法使铝合金套与钢丝绳紧密牢固地贴合，连接强度应达到钢丝绳的破断拉力.

２．２．１０ 钢丝绳的维护

ａ．对钢丝绳应防止损伤、腐蚀、或其它物理、化学因素造成的性能降低;

ｂ．钢丝绳开卷时，应防止打结或扭曲；

ｃ．钢丝绳切断时，应有防止绳股散开的措施；

ｄ．安装钢丝绳时，不应在不洁净的地方拖线，也不应绕在其它物体上，应防止划、磨、碾压和过度弯曲；

ｅ．钢丝绳应保持良好的润滑状态。所用润滑剂应符合该绳的要求,并且不影响外观检查。润滑时应特别注意不易看到和不易接近的部位，如平衡滑轮处的钢丝绳;

ｆ．领取钢丝绳时,必须检查该钢丝绳的合格证,以保证机械性能、规格符合设计要求；

时间：二O二一年七月二十九日

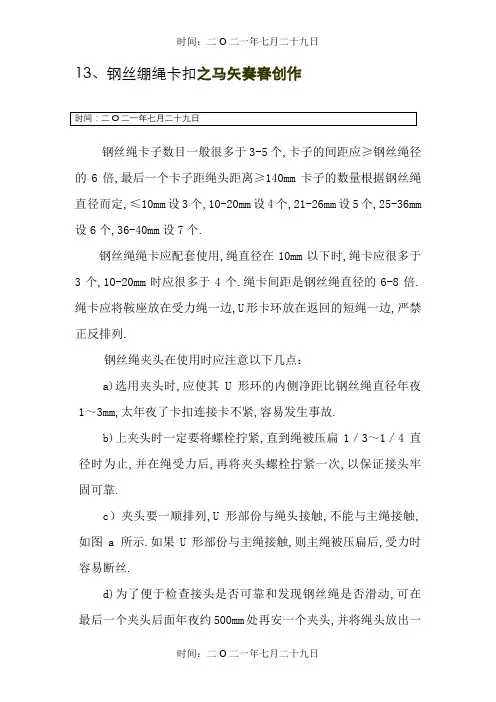

时间：二O二一年七月二十九日 13、钢丝绷绳卡扣之马矢奏春创作

时间：二O二一年七月二十九日

钢丝绳卡子数目一般很多于3-5个,卡子的间距应≥钢丝绳径的6倍,最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定,≤10mm设3个,10-20mm设4个,21-26mm设5个,25-36mm设6个,36-40mm设7个.

钢丝绳绳卡应配套使用,绳直径在10mm以下时,绳卡应很多于3个,10-20mm时应很多于4个.绳卡间距是钢丝绳直径的6-8倍.绳卡应将鞍座放在受力绳一边,U形卡环放在返回的短绳一边,严禁正反排列.

钢丝绳夹头在使用时应注意以下几点：

a)选用夹头时,应使其U形环的内侧净距比钢丝绳直径年夜1～3mm,太年夜了卡扣连接卡不紧,容易发生事故.

b)上夹头时一定要将螺栓拧紧,直到绳被压扁1／3～1／4直径时为止,并在绳受力后,再将夹头螺栓拧紧一次,以保证接头牢固可靠.

c）夹头要一顺排列,U形部份与绳头接触,不能与主绳接触,如图a 所示.如果U形部份与主绳接触,则主绳被压扁后,受力时容易断丝.

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动,可在最后一个夹头后面年夜约500mm处再安一个夹头,并将绳头放出一时间：二O二一年七月二十九日

时间：二O二一年七月二十九日 个“平安弯”,如图b 所示.这样,当接头的钢丝绳发生滑动时,“平安弯”首先被拉直,这时就应该立即采用办法处置.

时间：二O二一年七月二十九日

创作编号：GB8878185555334563BT9125XW

创作者： 凤呜大王*

钢丝绳绳卡个数及安装规范

在《起重机械安全规程》（GB6067?5）中有如下的规定：

２．２．９ 钢丝绳端部固定连接的安全要求。

ａ．用绳卡连接时，应满足表６的要求，同时应保证连接强度不得小于钢丝绳破断拉力的８５％；

ｂ．用编结连接时，编结长度不应小于钢丝绳直径的１５倍，并且不得小于３００ｍｍ。连接强度不得小于钢丝绳破断拉力的７５％；

表６ 用绳卡连接时的安全要求

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

钢丝绳直径（ｍｍ）｜７～１６｜１９～２７｜２８～３７｜３８～４５

－－－－－－－－－｜－－－－｜－－－－－｜－－－－－｜－－－－－－

绳卡数量（个） ｜ ３ ｜ ４ ｜ ５ ｜

６ ｜

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

绳卡压板应在钢丝绳长头一边；绳卡间距不应

小于钢丝绳直径的６倍

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ ｃ．用楔块、楔套连接时，楔套应用钢材制造。连接强度不得小于钢丝绳破断拉力的７５％；

ｄ．用锥形套浇铸法连接时，连接强度应达到钢丝绳的破断拉力；

ｅ．用铝合金套压缩法连接时，应用可靠的工艺方法使铝合金套与钢丝绳紧密牢固地贴合，连接强度应达到钢丝绳的破断拉力。

２．２．１０ 钢丝绳的维护

ａ．对钢丝绳应防止损伤、腐蚀、或其它物理、化学因素造成的性能降低；

ｂ．钢丝绳开卷时，应防止打结或扭曲；

ｃ．钢丝绳切断时，应有防止绳股散开的措施；

ｄ．安装钢丝绳时，不应在不洁净的地方拖线，也不应绕在其它物体上，应防止划、磨、碾压和过度弯曲；

ｅ．钢丝绳应保持良好的润滑状态。所用润滑剂应符合该绳的要求，并且不影响外观检查。润滑时应特别注意不易看到和不易接近的部位，如平衡滑轮处的钢丝绳；

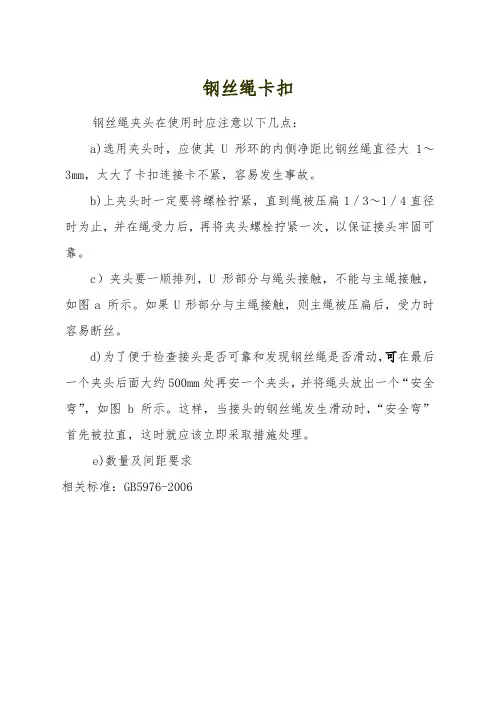

钢丝绳卡扣

钢丝绳夹头在使用时应注意以下几点：

a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。

b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

e)数量及间距要求

相关标准：GB5976-2006
