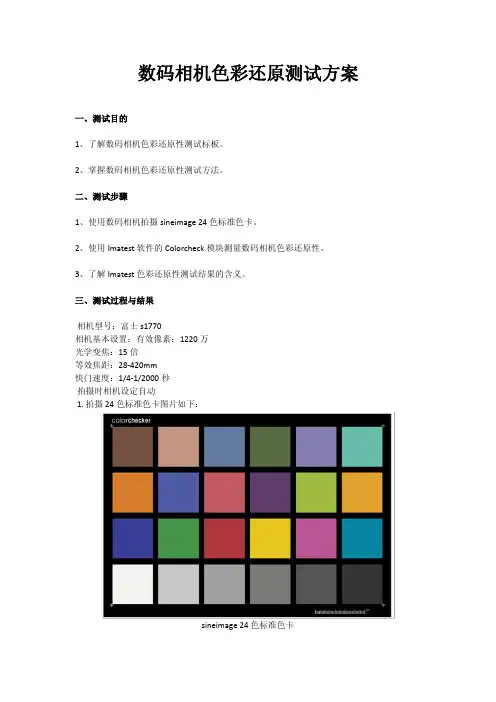

数码相机色彩还原测试方案
一、测试目的
1、了解数码相机色彩还原性测试标板。
2、掌握数码相机色彩还原性测试方法。
二、测试步骤
1、使用数码相机拍摄sineimage24色标准色卡。
2、使用Imatest软件的Colorcheck模块测量数码相机色彩还原性。
3、了解Imatest色彩还原性测试结果的含义。
三、测试过程与结果
相机型号：富士s1770
相机基本设置：有效像素：1220万
光学变焦：15倍
等效焦距：28-420mm
快门速度：1/4-1/2000秒
拍摄时相机设定自动
1.拍摄24色标准色卡图片如下：
sineimage24色标准色卡
2.用Imatest软件的Colorcheck模块测量数码相机色彩还原性结果如下：
Colorcheck模块测量数码相机色彩还原性结果
从结果来看，富士s1770色彩饱和度达到106.4%，最大偏移量21.3，整体色彩偏移控制的较好，色彩还原准确，如果用户对色彩有偏好，可以使用机器内的色彩风格设定。
数码相机彩色校正方法研究第一章：绪论随着数码相机的普及，越来越多的人开始使用数码相机进行拍摄。
然而，由于数码相机的不同厂商、型号及不同环境下的拍摄条件，经常会导致拍摄出的照片色彩失真问题。
因此，在数字图像处理领域中，图像色彩校正一直是一个重要的研究方向。
本文将介绍数码相机色彩校正的相关研究内容。
第二章：数码相机的色彩校正方法2.1 白平衡算法数码相机采用自动白平衡算法对图像中的白色区域进行自动调整，同时校正其他颜色的色温。
白平衡算法的核心是找到图像中的灰度区域，进行自动调整。
但是，自动白平衡算法虽然能很好地解决白平衡问题，但它在校正色彩失真问题时存在一定的局限性。
2.2 视差校正算法视差校正算法主要是将不同的相机位置和角度带来的色彩变化消除，以达到校正色彩失真问题的目的。
视差校正算法主要是通过发现物体表面的平面、检测图像间的对应点等方式，从而实现图像的自适应几何校正。
2.3 直方图均衡化算法直方图均衡化算法是一种比较普通的直方图处理方式。
它是通过将像素直方图像素分布均匀地分散到整个灰度级上，以实现图像色彩的校正。
虽然该算法能够提高图像的对比度，但因为它只对亮度进行操作，所以在处理图片饱和时会导致板块过多，从而丢失图片的构造细节信息。
第三章：数码相机的颜色再现能力评价为了能够更好地研究数码相机的色彩校正算法，需要对数码相机的颜色再现能力进行评价。
因为颜色再现能力与数码相机的硬件配置、算法及参数设置有关，所以评价方法相对较为复杂。
目前，主要采用色彩还原误差（Color Reproduction Error, CRE）和彩色还原度（Color Reproduction Degree, CRD）两种方式进行评价。
第四章：常见的数码相机色彩校正问题及其解决方法4.1 色温偏移问题由于数码相机摄像头和拍摄环境的影响，经常出现色温偏移的问题。
解决方法主要有两种：一是通过手动设置白平衡，使相机自动根据环境变化调整色温；二是通过直方图均衡化算法的方式来进行图像校正。
Camera测试方案随着手机摄像头相熟的提高，现在的消费者已经不满足于只是拿摄像头玩玩而已，而是把它当作一个数码相机。
消费者购机时摄像头的品质成为一个重要选机指标，各大IT网站的测评也开始专业化。
所以手机研发阶段测量手机摄像头的摄像品质是绝对必须了。
受限于人力与物力，还不具备建立专业光学实验室的实力。
现阶段使用ISO12233标准分辨率测试卡与24色ColorChecker并配合照明箱进行简单的测试应为最适合的途径。
测试仪器需求：1，标准光源箱：提供D65(自然色日光)，TL84(商店光源)，F（夕阳光，黄光源，比色参考光源），UV（紫外灯光源）。
2，反射式灯光箱。
3，照度计。
4，分光式色度计。
5，反射式光密度计。
6，帧频测试仪。
7，放大镜。
8，显微镜。
测试图卡：1，分辨率测试图卡IOS12233解析度卡。
2，色彩测试图卡：GretagMacbeth ColorChecker 。
3，几何失真测试图卡。
4，灰阶测试图卡。
5，中性灰测试图卡。
6，全白测试图卡。
测试环境：1，暗室：测试的环境照度应小于1 Ix 勒克斯(Luxes)2，如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度范围应在700～1200 Ix 勒克斯(Luxes)之间，测试时饱和度和均匀度可根据实际调节；3，在D65 光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%4，光源应采取必要的遮光措施，防止光源直射镜头。
测试图卡周围（包括放置测试图卡的置具）应是低照度，减少炫光，测试时应尽量避免外界光线照射。
测试图卡背景采用黑或吸光型中性灰。
5，测试中可使下列标准色温：D65 光源色温6500K、泛光灯色温3400K。
实际测试环境的色温标准偏差应不大于200K。
色温从2700k－7500k 可调换，国际照明学会（CIE）所认可的七色人工E 光。
数码相机色彩还原测试方案
一、测试目的
1、了解数码相机色彩还原性测试标板。
2、掌握数码相机色彩还原性测试方法。
二、测试步骤
1、使用数码相机拍摄sineimage24色标准色卡。
2、使用Imatest软件的Colorcheck模块测量数码相机色彩还原性。
3、了解Imatest色彩还原性测试结果的含义。
三、测试过程与结果
相机型号：富士s1770
相机基本设置：有效像素：1220万
光学变焦：15倍
等效焦距：28-420mm
快门速度：1/4-1/2000秒
拍摄时相机设定自动
1.拍摄24色标准色卡图片如下：
sineimage24色标准色卡
2.用Imatest软件的Colorcheck模块测量数码相机色彩还原性结果如下：
Colorcheck模块测量数码相机色彩还原性结果
从结果来看，富士s1770色彩饱和度达到106.4%，最大偏移量21.3，整体色彩偏移控制的较好，色彩还原准确，如果用户对色彩有偏好，可以使用机器内的色彩风格设定。
一、实验背景随着科技的发展，相机在各个领域得到了广泛的应用。
色彩作为图像的重要组成部分，对于图像的视觉效果和后续处理有着重要的影响。
为了深入了解相机色彩性能，我们开展了一次相机色彩实验，通过一系列测试和分析，评估相机的色彩还原准确性、色彩饱和度和色彩失真情况。
二、实验目的1. 了解相机色彩性能，评估其色彩还原准确性。
2. 分析相机色彩饱和度和色彩失真情况。
3. 探讨改善相机色彩性能的方法。
三、实验器材1. 相机：某品牌数码相机2. 实验台：稳定的工作台3. 色彩标准板：国际照明委员会（CIE）标准色卡4. 显示器：高分辨率显示器5. 图像处理软件：Adobe Photoshop、ImageJ等四、实验方法1. 色彩还原准确性测试（1）将色彩标准板放置在实验台上，调整相机与标准板之间的距离，确保相机能够清晰拍摄到标准板上的颜色。
（2）拍摄标准板图像，并保存为原始图片。
（3）使用图像处理软件对原始图片进行处理，提取出各个颜色通道的数值。
（4）将提取出的颜色通道数值与标准色卡上对应颜色的数值进行对比，计算色彩还原误差。
2. 色彩饱和度测试（1）在相同条件下，拍摄不同饱和度的物体图像。
（2）使用图像处理软件对图像进行处理，提取出各个颜色通道的数值。
（3）计算各个颜色通道的数值与原始数值的比值，得到饱和度。
3. 色彩失真测试（1）在相同条件下，拍摄标准色卡上的颜色图像。
（2）使用图像处理软件对图像进行处理，分析各个颜色通道的数值。
（3）根据颜色通道数值的变化，判断相机是否存在色彩失真。
五、实验结果与分析1. 色彩还原准确性通过对比标准色卡上的颜色数值和相机拍摄图像的颜色数值，计算色彩还原误差。
实验结果显示，相机的色彩还原准确性较高，误差在可接受范围内。
2. 色彩饱和度实验结果显示，相机的色彩饱和度表现良好，各个颜色通道的饱和度比值与原始数值相近。
3. 色彩失真通过分析各个颜色通道的数值，发现相机在拍摄某些颜色时存在轻微的色彩失真。
