某造纸厂污水处理设计方案毕业设计

第一章 项目概况

湖北省南漳县华海纸业有限责任公司位于湖北省襄樊市南漳县城关便河路,公司原来是以自制漂白麦草浆和商品木浆板为原料，生产各种规格的书写纸、胶板纸等中高档文化用纸，现已改为废纸制浆与杨木化机浆。

企业新建一套杨木化机浆生产设备，实际废水水量为1000 m3/d左右，.华海纸业为进一步实施可持续发展战略，在这种背景下,为适应公司的生产发展以及更好的保护环境，公司领导下决心加大环保投入力度，决定针对化机浆废水新建厌氧系统一套,实现综合利用、达标排放、保护环境、节约水资源的目的。

我公司受湖北省南漳县华海纸业有限责任公司的委托，根据建设方提供的相关基础资料,并结合同类废水处理工程的实际运行经验，提出了该项目废水处理工程的工艺技术方案.该技术方案在保证社会、环境效益的基础上，本着”二低二高”（投资低、运行费用低、处理效率高、自动化程度高）的原则，力求使该项目配套的废水处理改造工程工艺先进合理，设施经济实用，保证企业的健康可持续发展。 第二章 设计依据、原则和范围

2。1 设计依据

1. 《中华人民共和国环境保护法》

2. 《水污染防治法》

3. 《造纸工业水污染物排放标准》GB3544—2008

4. 《室外排水设计规范》(GBJ14-87）

5. 《污水综合排放标准》（GB8978—1996）

6. 《给排水设计手册》

7. 业主提供的有关废水的水质、水量的资料。

8. 我公司在造纸废水处理方面的设计经验和工程实践.

2.2 设计原则

1、在企业总体规化指导下,对造纸废水进行综合治理，充分发挥建设项目的社会效益，国民经济效益和环境效益，保证工程的顺利实施.

2、根据企业统一规化，长期发展建设的指导方针,本着需要与可能相结合的原则，合理确定工程建设规模.

3、充分考虑现有工程的实际情况，因地制宜，合理规划，积极稳妥地采用先进技术、施工、运行管理都能等够达到预期的效果。

4、充分利用质量稳定、性能可靠的国内外技术装备进行工程设计.

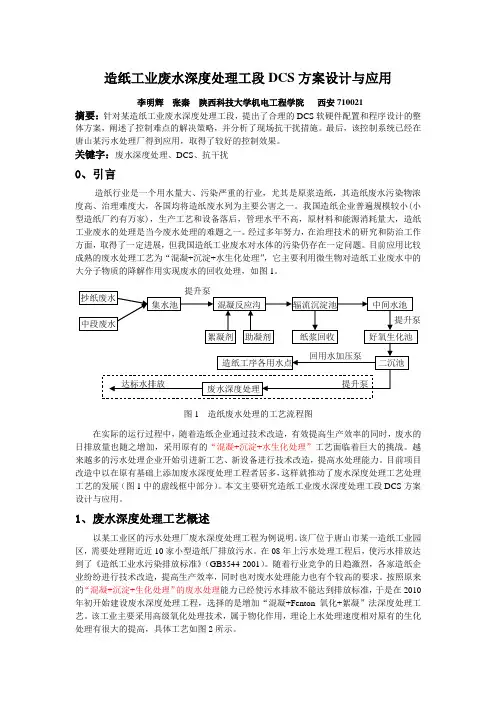

造纸工业废水深度处理工段DCS方案设计与应用

李明辉 张秦 陕西科技大学机电工程学院 西安710021

摘要：针对某造纸工业废水深度处理工段，提出了合理的DCS软硬件配置和程序设计的整体方案，阐述了控制难点的解决策略，并分析了现场抗干扰措施。最后，该控制系统已经在唐山某污水处理厂得到应用，取得了较好的控制效果。

关键字：废水深度处理、DCS、抗干扰

0、引言

造纸行业是一个用水量大、污染严重的行业，尤其是原浆造纸，其造纸废水污染物浓度高、治理难度大，各国均将造纸废水列为主要公害之一。我国造纸企业普遍规模较小(小型造纸厂约有万家)，生产工艺和设备落后，管理水平不高，原材料和能源消耗量大，造纸工业废水的处理是当今废水处理的难题之一。经过多年努力，在治理技术的研究和防治工作方面，取得了一定进展，但我国造纸工业废水对水体的污染仍存在一定问题。目前应用比较成熟的废水处理工艺为“混凝+沉淀+水生化处理”，它主要利用微生物对造纸工业废水中的大分子物质的降解作用实现废水的回收处理，如图1。

图1 造纸废水处理的工艺流程图

在实际的运行过程中，随着造纸企业通过技术改造，有效提高生产效率的同时，废水的日排放量也随之增加，采用原有的“混凝+沉淀+水生化处理”工艺面临着巨大的挑战。越来越多的污水处理企业开始引进新工艺、新设备进行技术改造，提高水处理能力。目前项目改造中以在原有基础上添加废水深度处理工程者居多，这样就推动了废水深度处理工艺处理工艺的发展（图1中的虚线框中部分）。本文主要研究造纸工业废水深度处理工段DCS方案设计与应用。

1、废水深度处理工艺概述

以某工业区的污水处理厂废水深度处理工程为例说明。该厂位于唐山市某一造纸工业园区，需要处理附近近10家小型造纸厂排放污水。在08年上污水处理工程后，使污水排放达到了《造纸工业水污染排放标准》（GB3544-2001）。随着行业竞争的日趋激烈，各家造纸企业纷纷进行技术改造，提高生产效率，同时也对废水处理能力也有个较高的要求。按照原来的“混凝+沉淀+生化处理”的废水处理能力已经使污水排放不能达到排放标准，于是在2010年初开始建设废水深度处理工程，选择的是增加“混凝+Fenton氧化+絮凝”法深度处理工艺。该工业主要采用高级氧化处理技术，属于物化作用，理论上水处理速度相对原有的生化处理有很大的提高，具体工艺如图2所示。 提升泵 抄纸废水 集水池 混凝反应沟 辐流沉淀池 中间水池

1 6000m3/d某厂印染废水处理工艺设计

1绪论

我国是纺织印染业的第一大国，而纺织印染业又是工业废水排放大户，印染厂每加工100m2织物，产生废水量3-5m3，故由此而造成的生态及经济损失是不可计量的，所以解决印染水污染问题势在必行。

在我国，印染废水是当前最主要的水体污染源之一。由于这类废水成分相当复杂，往往含多种有机染料并且毒性强，色度深，PI1值波动大，难降解，组分变化大，且水量大，浓度高，所以一直是工业废水处理的难点，也是急需解决的问题之一。为此，国内外对印染废水的处理技术进行了广泛的研究。

1.1印染废水来源及水质特性

印染废水主要来源于印染加工的四个工序:预处理、染色、印花、整理。预处理阶段排出退浆废水、煮炼废水、漂白废水和丝光废水，染色工序排出印染废水、印花废水和皂液废水，整理工序则排出整理废水。印染废水是以上各类废水的混合废水，或除漂白废水以外的综合废水。

印染废水的水质随采用的纤维种类和加工工艺的不同而异，污染物组分差异很大。一般印染废水，pH值为6-10，COD:为400-1000mg/L，色度为100-400倍，SS为100-200mg/L。但当印染工艺及采用的纤维种类和加工工艺变化后，废水水质将有较大变化[1]。

总体来说，纺织印染废水的特点如下：

(l)色度大，有机物含量高，除含染料和助剂等污染物外，还含有大量的浆料，废水粘性大。

(2)COD变化大，高时可达2000-3000mg/L，BOD5也高达200-300mg/L。

(3)碱性大，如硫化染料和还原染料废水PH值可达10以上。

(4)染料品种多，可生化性较差。

(5)由于加工品种及产量经常变化，导致水温水量较大变化。

1.2印染废水的治理技术

目前，国内的印染废水处理手段以生化法为主，有的还将化学法与之串联。国外也是基本如此。由于近年来化纤织物的发展和印染后整理技术的进步，使PVA浆料、新型助剂等难生化降解有机物大量进入印染废水，给处理增加了难度。原有的生物处理系统大都由原来的70%COD去除率下降到50%左右，甚至更低。色度的去除也是印染废水处理的一大难题。此外，PVA等化学浆料造成的COD占印染废水总COD的比例相当大，但由于它们很难被普通微生物所利用而使其去除率只有20%-30%。

煳：｝｝迭纸２０１１年第３期　

・环境保护・　

ｌ前言　纸｛弓≯｛　处理厂匀棺糸弓充．Ｉｉ雯计才笨讨　

赵剑明　

（中国轻工业武汉设计工程有限责任公司４３００６０）　摘要结合某造纸污水处理厂自控系统设计实例，概述了造纸污水处理的主要工艺流程和特点．针对每　段处理过程中污水的不同特点．对流程中主要测控点的设置和仪表选型做了详细分析和比较．结合工程实　践提出了自控系统设计与相应的仪表选型方案。　关键词造纸污水处理　自控系统仪表选型　

造纸污水主要是制浆造纸过程中产生的工艺洗　筛漂等废水，总称为中段废水，含有大量的悬浮物和　

有机污染物，可生化性较差，是造纸工业主要的排放　污染源之一。污水处理过程中的液位、流量、溶解氧、　

ｐＨ值等参数的检测、指示、调节、控制对整个污水处　理厂的正常运行具有非常重要的作用。根据工艺流　

程的特点正确选择不同类型的仪表．设计良好的自动　

控制系统可以节约能源能耗，减少人力成本，提高污　水处理厂运行效率，有利于工厂的生产管理。　本文以某造纸厂污水处理厂项目为例．介绍该套　

污水处理系统的自控仪表设置及选型体会。该厂的　污水主要由造纸中段污水与高浓度化机浆污水组成。　

２工艺流程简介　

某造纸厂污水处理厂工艺流程如图１所示，其工　

艺过程主要由厌氧处理、好氧处理、深度处理、污泥处　

理四个部分组成。高浓化机浆污水首先进入厌氧系　统进行处理，厌氧处理系统的核心设备是ＩＣ反应器，　有机污染物正是在Ｉｃ反应器内被降解转化产生沼气　

而得以去除，在Ｉｃ反应器内产生的沼气经气液分离　器分离后沼气去稳压柜，厌氧出水部分回流至厌氧循　

环池用于稀释进ＩＣ反应器的污水浓度．一部分排至　

收稿日期：２０１１－０６—１０　

・４４・　好氧系统选择池进行好氧处理：中段污水直接进入好　

氧系统进行处理．经由机械格栅去除较大悬浮物后进　入集水池，经由斜筛回收废纸浆后进人初沉池．去除　

大部分不溶性悬浮物和部分有机物后，与厌氧处理出　水一同进人选择池和曝气池，通过射流曝气器鼓风供
