网络设备配置与管理实验指导书

一、实验目的

1、了解网络设备的基本配置和管理方法

2、掌握网络设备的常用命令和功能

3、学会使用网络设备进行简单的配置和管理

二、实验内容

1、了解网络设备的基本组成和工作原理

2、学习网络设备的基本配置命令

3、使用网络设备进行简单的网络配置和管理操作

三、实验步骤

1、准备实验环境

- 确保实验室中有足够的网络设备（例如交换机或路由器）

- 确保网络设备正常运行，连接正常

2、进行基本的网络设备配置

- 通过串口线或网络线连接到设备的命令行接口

- 使用超级用户权限登录到设备

- 进入设备的配置模式

- 配置设备的主机名、IP地址、子网掩码等基本网络参数

- 配置设备的管理用户和密码

- 保存配置并重启设备，确认新配置生效

3、进行简单的网络设备管理操作

- 使用ping命令测试网络连接的连通性

- 使用traceroute命令跟踪网络数据包的路径

- 查看设备的运行状态和日志信息

- 配置设备的端口和VLAN参数 四、注意事项

1、在进行网络设备配置和管理操作时，一定要小心谨慎，避免误操作导致网络中断或数据丢失

2、操作时要仔细阅读设备的操作手册，了解每条命令的含义和影响

3、在实验过程中，可以向老师或助教请教，及时纠正错误的操作方式

五、实验总结

通过本次实验，理论基础和实际操作相结合。通过实际动手配置和管理网络设备，对网络设备的工作原理和配置方法有了更加深入的了解。希望同学们能够在以后的工作中能够灵活运用所学到的知识，做好网络设备的配置和管理工作。六、拓展实验

1、 进阶配置和管理：除了基本配置和管理操作外，可以深入学习更多高级的网络设备配置和管理命令，例如路由器的静态路由配置、交换机的VLAN配置、以太网链路聚合等。这些高级操作可以帮助实验者更好地理解网络设备的灵活性和强大功能，为今后实际工作提供更多的技能支持。

2、 网络性能优化：可以通过实验进行网络性能优化和监控的相关操作，了解如何通过网络设备对网络性能进行监控、优化和故障排除。这些实验对于实际场景下的网络运维和维护工作大有裨益。

3、 网络设备安全配置：学习网络设备的安全配置，了解如何设置访问控制列表（ACL）、加密功能、网络设备攻击防护等方法，为保护企业网络安全提供有力支持。

七、实验小结

网络设备的配置和管理对于构建和维护一个高效、可靠的企业网络至关重要。通过进行网络设备的配置和管理实验，可以帮助实验者快速掌握网络设备的基本配置和管理技能，为今后的网络工作打下坚实的基础。

在实验过程中，我们不仅学习了网络设备的基本配置和管理方法，还拓展了对网络设备性能优化、安全配置等方面的知识。这些知识对于将来从事网络运维和管理工作的同学们都至关重要。

通过实际动手操作和实验，让同学们深入理解和掌握了网络设备的工作原理和配置方法。希望这些实验能够为大家今后的工作提供有力支持和帮助。

同时，也希望同学们在进行实验时，要注重安全、小心操作，避免误操作导致网络中断或数据丢失。在实验过程中，可以向老师或助教请教，及时纠正错误的操作方式。 最后，希望同学们能够在以后的工作中能够灵活运用所学到的知识，做好网络设备的配置和管理工作。同时也希望同学们持续关注网络技术的发展，不断学习和提升自己的网络技能，为企业网络的稳定和安全贡献自己的力量。

合集下载

VOIP实训指导书

VOIP实训指导书

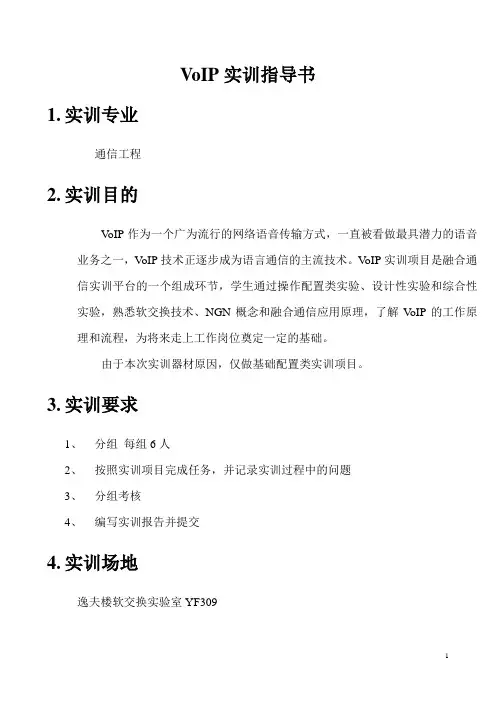

1 VoIP实训指导书

1. 实训专业

通信工程

2. 实训目的

VoIP作为一个广为流行的网络语音传输方式，一直被看做最具潜力的语音业务之一，VoIP技术正逐步成为语言通信的主流技术。VoIP实训项目是融合通信实训平台的一个组成环节，学生通过操作配置类实验、设计性实验和综合性实验，熟悉软交换技术、NGN概念和融合通信应用原理，了解VoIP的工作原理和流程，为将来走上工作岗位奠定一定的基础。

由于本次实训器材原因，仅做基础配置类实训项目。

3. 实训要求

1、 分组 每组6人

2、 按照实训项目完成任务，并记录实训过程中的问题

3、 分组考核

4、 编写实训报告并提交

4. 实训场地

逸夫楼软交换实验室YF309 2 5. 指导教师

刘小莉

6. 实训设备及配件

序号 设备名称 设备型号 数量 备注

1 软交换服务器 RG-VX9000 1

2 语音网关 RG-VG6116E 1

3 网络话机 RG-VP3000E 4

4 模拟话机 / 4

5 集线器 D-Link 1024R 1

6 PC / 4

7 网络跳线 / 若干

7. 实训项目

7.1 实验系统搭建

【背景描述】

在构建一个VOIP 网络时，需要对设备及设备的接口进行了解，特别是作为软交换系统的初学者，为了尽快掌握相关设备的操作和使用，首先应该了解这些设备的接口及硬件连接。

【实验流程】 3

图1-1 实验流程图

【实验步骤】

第一步：软交换服务器、语音网关、IP 话机的端口观察

１、 软交换服务器

软交换服务器是整个软交换系统平台的核心部件，主要完成软交换平台的呼叫控制、用户认证、号码资源分配、计费等功能。

背面板接口：

图1-2 背面板外观结构示意图

通讯端口：

网络接口 10/100M自适应以太网接口，ETH0 – EHT3共 4个

控制接口 RS232串行控制台口 4 2、 语音网关

OLT基本操作实验

OLT基本操作实验

实验项目 OLT基本操作

实验日期 2021 年 12 月 13 日（星期 一 第 3 - 4 节）

实验评分

一、实验目的（目的要明确，抓住重点，符合实验指导书中的要求）

（1）熟悉OLT设备机房安装配置

（2）掌握OLT登录、初始化配置、查询等基本操作

二、实验内容（用最简练的语言反映实验的内容）

步骤1：超级终端方式登录设备

步骤2：Telnet方式登录设备

步骤3：配置带内网管

步骤4：配置带外网管

步骤5：加载机架、机框、单板

步骤6：配置风扇

步骤7：配置系统时间

步骤8：创建操作用户

三、实验过程和分析（操作方法和操作配置过程，写明需要经过哪几个步骤来实现其操作）

插上网线，电脑IP地址调整为136.1.1.200，如下

5组：221-225

使用免安装软件：SecureCRT-ZXBB；解压后运行文件夹SecureCRT.exe程序，采用Telnet连接136.1.1.100

代码： 相应单板查询操作

ZXAN#configure terminal //进入配置模式

ZXAN(config)#show card //查询相应单板

ZXAN(config)#show fan

系统时间配置或操作

ZXAN(config)#clock timezone utc 8

ZXAN(config)#exit //退出当前配置

//配置系统时间（在管理员模式下配置）

ZXAN#clock set 10:19:00 apr 21 2021

//查看系统时间

ZXAN#show clock

小组账号名和个人账号配置或查询操作截图 ZXAN(config)#username terwuzu password zte privilege 15 //创建每小组后续操作用户(如账户名格式T1一组:terwuzu，密码均为zte,特权级别为15)

ZXAN(config)#username zte password c320 privilege 10 //创建个人用户：(账户名为个人姓名如:zhangsan，密码均为zte,特权级别为10)

计算机网络综合实训指导书-基于eNSP续

计算机网络综合实训指导书-基于eNSP续

eNSP连接物理机配置

eNSP与物理机连接：

Cloud相当于物理层连接类似于hub，直接与物理机连接：

分别选择绑定信息中的UDP和本地连接再点击增加创建两条绑定信息。

AR1的g0/0/0地址配置为物理机物理网卡所在网段的主机地址，如物理机物理网卡所在网段位10.134.52.0/24，地址要求见拓扑图(尾数尽量设置大，不与机房其他主机地址冲突)。

能够与物理网卡IP相互ping通。

注意：在此尽量不用连接物理网卡，最好是连接物理机的虚拟网卡，比如vmnet8之类的，这样也是可以进行测试。当然后续同学之间的测试就无法进行。

ping截图：

物理机ping AR1的g0/0/0接口并在AR1的g0/0/0接口和物理机本地接口抓包

ping截图：

AR1的g0/0/0接口抓包截图（只显示ICMP数据包）

物理机本地接口抓包截图（只显示ICMP数据包）

client2 ping 物理机截图：

物理机 ping client2截图：

AR1的g0/0/0接口抓包截图（只显示ICMP数据包）

物理机本地接口抓包截图（只显示ICMP数据包）

根据拓扑配置好其他的地址和静态路由或默认路由，测试连通性：

是否ping通

Client1-网关

Client1-AR1的g0/0/1

Client1-AR1的g0/0/0

Client2-网关

Client2-AR1的g0/0/0

Client2-AR1的g0/0/0

Client1- Client2

对于不能ping通的查找原因并纠正再验证保证ensp中网络的连通性。

Client1- Client2 ping截图

分别在AR1的g0/0/0接口和g0/0/0接口和物理机的物理网卡(本地连接)上抓包

在client1输入： ping 物理机本地连接IP地址 -t （其中-t表示一直ping）

Ping包截图：

在三个抓包中过滤出ICMP数据包并截图：

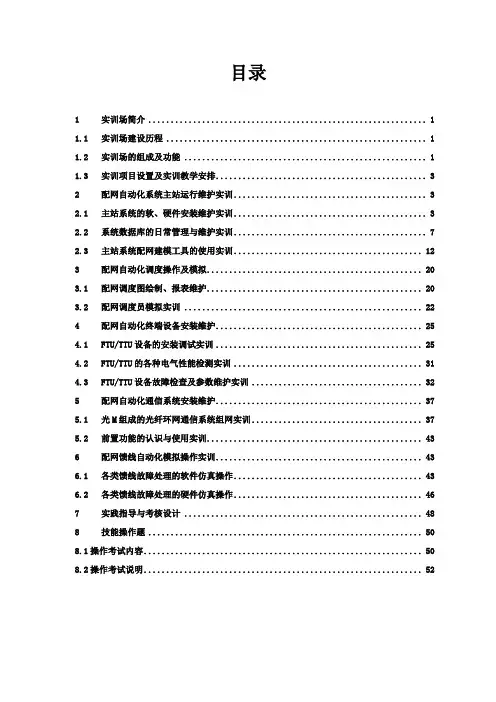

配网自动化仿真培训系统实训指导书
