MM440变频器参数说明

  • 格式：docx
  • 大小：17.22 KB
  • 文档页数：6

第1页，－共6页 MM440 【2 】变频器根本参数调剂

根本操作面板（BOP）上的按钮功效及解释：

r0000－状况显示,LCD显示变频器当前的设定值.

① 启动电念头

按此键启动变频器,缺省直运行时此值是被封锁的,使此键的操作有用应设定P0700=1.

◎停滞电念头

OFF1：按此键变频器将按选定的斜坡降低,速度减速泊车,缺省值运行时此键被封锁,使此键有用：应设P0700=1.

OFF2：按此键两次,（或一次但时光较长）电念头将在惯性感化下自由泊车.此功效老是使能的.

←→ 转变电机的运转偏向

按此键可以转变电念头的迁移转变偏向,电念头的反向用负号（－）表示或用闪耀的小数点表示.缺省值运行时此键是被封锁的,使此键有用：应设定P0700=1.

Jog 电念头点动

在变频器无输出的情形下按此键,将使电念头启动,并按预设定的点动频率运行,释放此键时,变频器泊车,假如变频器/电念头正在运行,按此键将不起感化.

Fn 功效

此键用于阅读帮助信息.

变频器运行进程中,在显示任何一个参数时,按下此键并保持不动2秒钟, 第2页，－共6页 将显示以下参数值.

1.直流回路电压（用d表示,单位：v）

2.输出电流（A）

3.输出频率（HZ）

4.输出电压（用O表示,单位：V）

5.由P0005选定的数值(假如P0005选择显示上述参数中的任何一个3,4或5,这里将不再显示)

持续多次按下此键,将轮流显示以上参数.

跳转功效：

在显示任何一个参数(r××××,或p××××)时短时光按下此键,将立刻跳转到r0000,假如须要的话,你可以接着修正其他参数,跳转到r0000后,按此键将返回本来的显示点

退出：

在消失故障或报警的情形下,按Fn键可以将操作板上显示的故障或报警信息复位.

P 拜访参数

按此键可以拜访参数

△ －增长参数

按此键即可增长面板上显示的参数值

▽－削减参数

按此键即可削减面板上显示的参数值

根本参数的调剂： 第3页，－共6页 P0003－拜访级别

0－用户界说的参数表

1－标准级

2－扩大级

3－专家级

4－维修级

P0004－参数过滤器

0－全体参数

2－变频器参数

3－电念头参数

P0304－电机的额定电压

P0305－电念头的额定电流

P0307－电念头的额定功率

P0310－电念头的额定频率

P0700－选择敕令源 参数设置为：2

0－ZT的缺省设置

1－键盘设置

2－由端子排输入

P0701－数字输入的功效 参数设置为：1

0－制止数字输入

1－ON/OFF1(接通正转/泊车敕令1)

2－ON/reverse/OFF1(接通正转/泊车敕令) 第4页，－共6页 P0731－数字输出1（继电器1）的功效 参数设置为：52.2

设定值：

52.0—变频器预备

52.1—变频器运行预备停当

52.2—变频器正在运行

52.3—变频器故障

P0733－数字输出3（继电器3）的功效 参数设置为：52.3

设定值：

52.0—变频器预备

52.1—变频器运行预备停当

52.2—变频器正在运行

52.3—变频器故障

P0756－ADC的类型

界说模仿输入的类型,除了界说P0756参数处还请求端子板上的Dip开关也必须设为准确的地位,Dip开关的设置如下：

OFF=电压输入（10V）

ON=电流输入（20mA）

Dip开关的安装地位与模仿输入的对应关系如下：

左面的Dip开关(Dip1)=模仿输入1

右面的Dip开关(Dip2)=模仿输入2

可能的设定值：

0－单极性电压输入(0至＋10V) 第5页，－共6页 1－带监控的单极性电压输入(0至＋10V)

2－单极性电流输入（0至20mA）

3－带监控的单极性电流输入（0至20mA）

4－双极性电压输入（-10V至＋10）

P0757－标定HDC的x1值（v/mA）,

就是0V或4mA对应0频率

P0761－ADC逝世区的宽度（V/mA）,

就是P0761的值对应0频率,前提是在P0761的值高于P0757的情形下.

P0776－DAC的类型

界说模仿输出的类型

可能的设定值：

0－电流输出

1－电压输出

模仿输出是按0～20mA的电流输出来盘算的,在模仿输出电压为0-10V的情形下,端子（12/13或26/27）上接一个500欧姆的电阻.

P1000－频率设定值的选择

可能的设定值：

0－无主设定值

1－MOP设定值

2－模仿设定值

3－固定频率 第6页，－共6页 7－模仿设定值

P1080－最低频率 （0HZ）

P1082－最高频率 （50HZ）

P1120－加快时光 （5S）

P1121－减速时光 （5S）

P1210－主动启动 （1）

可能的参数值：

0－制止主动再启动

1－上电后跳闸复位

2－在主电源中止后再启动

P1300－变频器的掌握方法

可能的设定值

0－线性的V/f掌握

1－带磁通电流掌握（FCC）的V/f掌握

2－带抛物线特征（平方特征）的V/f掌握

3－特征曲线可编程的V/f掌握

P1800－脉冲频率（载波频率）

合集下载

MM440变频器参数设置及DP通讯

MM440变频器参数设置及DP通讯

MM440变频器参数设置及DP通讯

一、参数设置：

1.基本参数设置：在使用MM440变频器之前，首先需要设置一些基本参数，包括电网频率、电机额定功率、额定电流等。这些参数可以通过变频器控制面板上的按键进行设置和调整。

2.控制模式设置：MM440变频器支持多种控制模式，包括速度控制、转矩控制、位置控制等。在使用过程中，可以根据实际需要选择适合的控制模式，并进行相应的参数设置。

3.速度闭环控制参数设置：若需要使用速度闭环控制功能，需要设置一些相关的参数，包括速度比例增益、速度比例带宽等。这些参数的设置可以影响系统的响应速度和控制精度。

4.输入输出参数设置：MM440变频器具有多个输入输出端口，可以通过参数设置来配置这些端口的功能。例如，可以通过设置来实现启停信号的接收和控制，还可以设置端口的工作方式和功能。

5.故障保护参数设置：为了保护电机和变频器，可以设置一些故障保护参数，如过流保护参数、过载保护参数等。这些参数的设置可以提高系统的安全性和稳定性。

二、DP通讯：

DP通讯是指MM440变频器与其他外部设备之间的数据通讯。通过DP通讯，可以实现变频器与PLC、人机界面等设备的数据交换和共享。下面是DP通讯的一些基本内容： 1.硬件连接：在进行DP通讯之前，需要正确连接变频器和外部设备之间的通讯接口，一般是通过RS485通讯接口进行连接。连接时需要确保接线正确，通讯速率一致等。

2.通讯参数设置：为了确保通讯的正常进行，还需要设置一些通讯参数，包括通讯速率、通讯地址等。这些参数需要与外部设备进行匹配，以保证数据的正确传输和共享。

3.数据格式设置：MM440变频器支持多种数据格式，包括二进制、BCD码等。在进行DP通讯时，需要设置合适的数据格式，以便与外部设备进行数据的交换和处理。

4. 通讯协议设置：通讯协议是实现DP通讯的关键，需要根据外部设备的要求选择合适的通讯协议。常用的通讯协议有Modbus、Profibus等，需要根据实际需要进行设置。

西门子变频器MM440调试步骤

西门子变频器MM440调试步骤

西门子MM440变频器主起升调试步骤

一、快速调试

1、P0003=3 用户访问等级（专家）

2、P0004=0 参数过滤（所有参数）

3、P0010=1 调试参数过滤（快速调试）

4、P0100=0 欧洲/北美（欧洲）

5、P0250=0 变频器应用（恒定转距）

6、P0300=1 选择电机类型（异步电机）

7、P0304=? 电动机额定电压

8、P0305=? 电动机额定电流

9、P0307=? 电动机额定功率

10、P0308=? 电动机额定功率因数

11、P0310=? 电动机额定频率

12、P0311=? 电动机额定转速

13、P0355=1 电机冷却（0、自带风扇自冷 1、强迫风冷、独立风扇）

14、P0640=150 电动机的过载系数

15、P0700=1 选择命令源（BOP）

16、P1000=31 选择频率给定值（固定频率给定值+MOP给定值）

17、P1080=0 最小频率

18、P1082=50 最大频率

19、P1120=5 斜坡上升时间

20、P1121=5 斜坡下降时间

21、P1135=5 OFF3斜坡下降时间

22、P1300=20 控制方式（无传感器的矢量控制）

23、P1500=0 选择转距给定值（无主给定值）

24、P1910=1 选择电机数据辨识（用参数变更辨识所有参数，他们被认可并应用于调节器）

25、P3900=1 快速调试结束（电机计算和不包含在快速调试中(属性“QC”=NO)的所有其他参数

的复位到工厂设定）

26、ON 给运行命令，变频器自学习

二、磁化学习

1、P0003=4

2、P3950=46

3、P1040=40

4、P1960=1 5、ON

6、P0320=r0029/P0305

7、P0340=1

8、P1910=1

9、ON

10、P1960=1

11、ON

三、命令参数设定

P0003=3

P3950=46

1、P0700=2

2、P0732=52:12

M440变频器参数设定知识

M440变频器参数设定知识

M440变频器参数设定知识

MM440变频器为例介绍设置方法 :

1、基本操作面板BOP进行设置

在缺省设置时，用BOP 控制电动机的功能是被禁止的。如果要用BOP 进行控制，参数P0700 ,1，参数P1000 ,1。

第一步:设置将电机铭牌数据输入变频器内进行优化:

为了能够查看变频器所有参数，我们先设置P0003,3 P0004,0

P0010,1 (进行快速调试)

P0300设置电动机的类型 含义 1为异步电动机 2为同步电动机 P0304设置电动机的额定电压 , V

P0305设置电动机的额定电流 , A

P0307设置电动机的额定功率 , KW

P0310设置电动机的额定频率 ? Hz

P0311设置电动机的额定转速 ? r/min P3900=1 含义 结束快速调试其它参数按工厂设置使参数复位 此时P0003可能恢复到默认的1级(标准级) 如还需要更改参数重新将P0003,3 手动转车设置方法

P1000=1)(AOP面板P0700 , 按第一步设置完成后 ( BOP面板P0700 ,1

4 P1000=1)

按 电动机点动，按 运行电动机，按 停止电动机。按 改变电动机的转动方向，

增加输出频率，按 减少输出频率。 按

变频器默认输出频率为5Hz,要想改变初始输出频率，只须改变P1040的值，即可改变初始输出频率，按你设定的初始频率运行。 如果您想要能够正?反或反?正方向进行增加或减小输出频率,应设定P1032,0。使电机只有单方向增加或减小输出频率应将P1032=1。

**** 通过PROFIBUS模板的通讯设置方法

按第一步设置完成后

设置站号P0918 必须与PLC组态配置的站号一致

P1000=6 P0927=15(二进制数显示为1111) P0700=6

说明: 1、变频器接收PLC的字

第一个字为控制字，第二个字为主设定值。

(说明:变频器接收的字第一个PZD 字中位10 必须置1，这 样，变频器才能将把它 作为合法的过程数据来接收。为此，必须在第一个PZD 字中把控制字1传送给变频器。例如:400，476，477，47E，47F等。第二个字为主频率设定值，按16进制4000对应额定频率。)

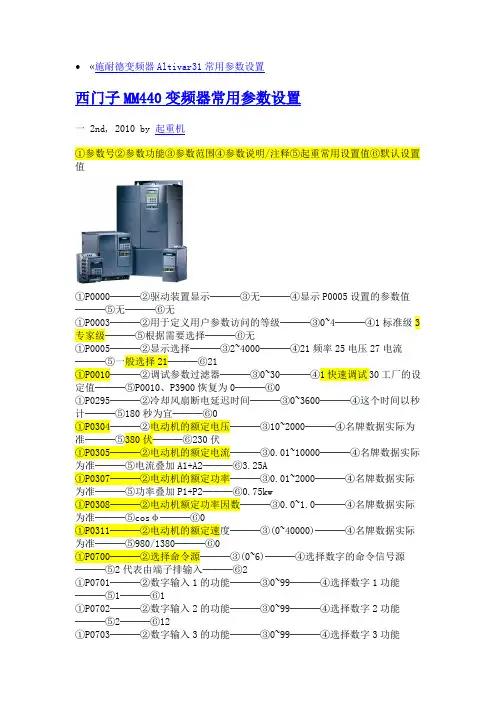

西门子MM440变频器常用参数设置111111111111111111
