加药装置介绍

加药装置在水处理中是很常见的装备，通过加药装置来把药剂加入到

水中，使水能够得到彻底的改善处理，那水处理加药装置常使用什么

药剂呢？宝恒泵业为大家介绍两种的药剂。

第一种常用药剂：PAC

聚合氯化铝是一种净水材料，无机高分子混凝剂，又被简称为聚铝，

英文缩写为PAC，由于氢氧根离子的架桥作用和多价阴离子的聚合作

用而生产的分子量较大、电荷较高的无机高分子水处理药剂。在形态

上又可以分为固体和液体两种。固体按颜色不同又分为棕褐色、米黄

色、金黄色和白色，液体可以呈现为无色透明、微黄色、浅黄色至黄

褐色。不同颜色的聚合氯化铝在应用及生产技术上也有较大的区别。

第二种常用药剂：PAM

聚丙烯酰胺简称PAM，又分阴离子（HPAM)阳离子(CPAM)，非离子(NPAM)

是一种线型高分子聚合物，是水溶性高分子化合物中应用最为广泛的

品种之一，聚丙烯酰胺和它的衍生物可以用作有效的絮凝剂、增稠剂、

纸张增强剂以及液体的减阻剂等，广泛应用于水处理、造纸、石油、

煤炭、矿冶、地质、轻纺、建筑等工业部门。

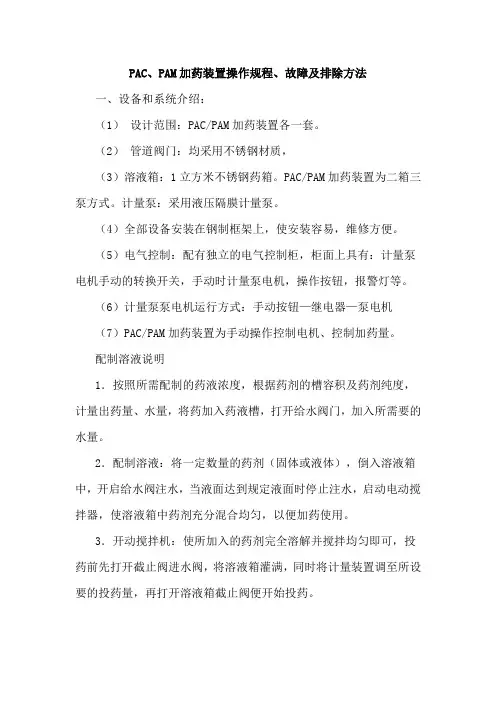

PAC、PAM加药装置操作规程、故障及排除方法

一、设备和系统介绍：

（1） 设计范围：PAC/PAM加药装置各一套。

（2） 管道阀门：均采用不锈钢材质，

（3）溶液箱：1立方米不锈钢药箱。PAC/PAM加药装置为二箱三泵方式。计量泵：采用液压隔膜计量泵。

（4）全部设备安装在钢制框架上，使安装容易，维修方便。

（5）电气控制：配有独立的电气控制柜，柜面上具有：计量泵电机手动的转换开关，手动时计量泵电机，操作按钮，报警灯等。

（6）计量泵泵电机运行方式：手动按钮—继电器—泵电机

（7）PAC/PAM加药装置为手动操作控制电机、控制加药量。

配制溶液说明

1．按照所需配制的药液浓度，根据药剂的槽容积及药剂纯度，计量出药量、水量，将药加入药液槽，打开给水阀门，加入所需要的水量。

2．配制溶液：将一定数量的药剂（固体或液体），倒入溶液箱中，开启给水阀注水，当液面达到规定液面时停止注水，启动电动搅拌器，使溶液箱中药剂充分混合均匀，以便加药使用。

3．开动搅拌机：使所加入的药剂完全溶解并搅拌均匀即可，投药前先打开截止阀进水阀，将溶液箱灌满，同时将计量装置调至所设要的投药量，再打开溶液箱截止阀便开始投药。 4．投加药剂：将计量泵加药量调整到某一数值，启动计量泵，向加药点投加药剂，不断调整计量泵加药量，使加药量满足工艺要求，若不能满足，需重新调整配制药液浓度。

5．溶液箱中残存物可通过排污管排出；溶液箱液位可根据磁性翻板液位计。

6．根据药品的清洁程度，应定期对溶液箱进行清洗。

二 、 操作规程：

（一）、启动前的准备：（各种PAC/PAM加药装置基本相同，要特别注意的是磷酸盐加药处高压范围应严格按安全规程执行）

注意：计量泵与搅拌电机转向是否为顺时针（电机外壳以注明转向标志）方向。

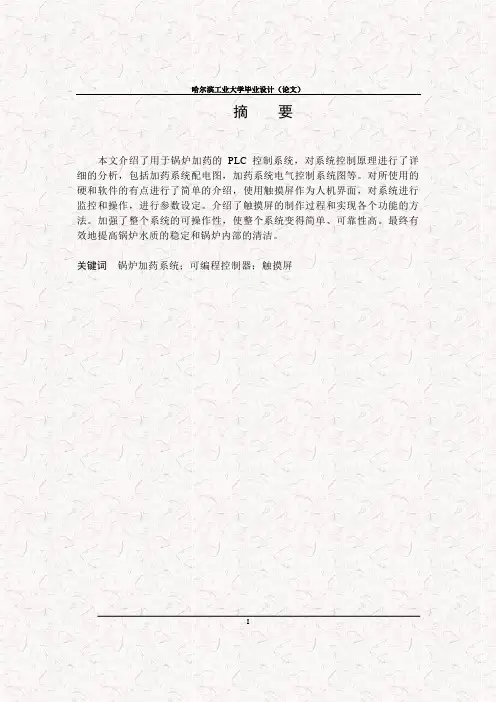

哈尔滨工业大学毕业设计（论文）

I 摘 要

本文介绍了用于锅炉加药的PLC控制系统，对系统控制原理进行了详细的分析，包括加药系统配电图，加药系统电气控制系统图等。对所使用的硬和软件的有点进行了简单的介绍，使用触摸屏作为人机界面，对系统进行监控和操作，进行参数设定。介绍了触摸屏的制作过程和实现各个功能的方法。加强了整个系统的可操作性，使整个系统变得简单、可靠性高。最终有效地提高锅炉水质的稳定和锅炉内部的清洁。

关键词 锅炉加药系统；可编程控制器；触摸屏

哈尔滨工业大学毕业设计（论文）

II Abstract

This article describes for boiler dosing of PLC control system, the system

control theory has made a detailed analysis, including dosing system distribution

map, dosing system, electrical control system, etc. On the use of hard-and software is

a bit of a simple introduction to using the touch screen and man-machine interface,

system monitoring, and operation, setting parameters. Describes the process of

making a touch screen and all function. Enhanced operability of the entire system, so

that the whole system becomes simple, high reliability. On the external control

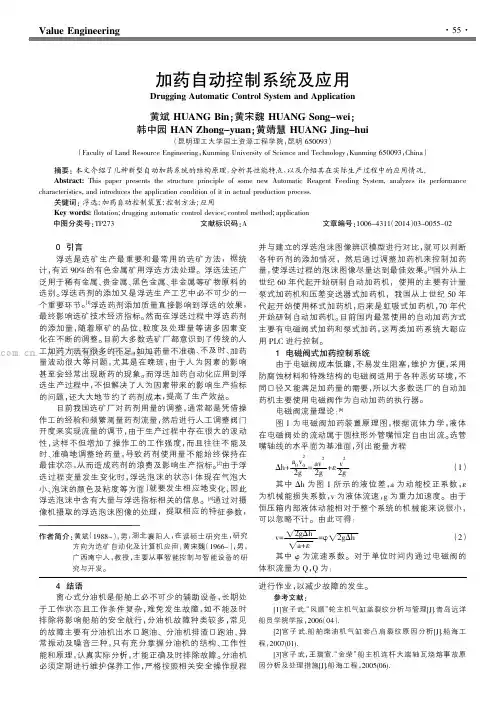

ValueEngineering

0引言浮选是选矿生产最重要和最常用的选矿方法，据统计，有近90%的有色金属矿用浮选方法处理。浮选法还广泛用于稀有金属、贵金属、黑色金属、非金属等矿物原料的选别。浮选药剂的添加又是浮选生产工艺中必不可少的一个重要环节。[1]浮选药剂添加质量直接影响到浮选的效果，最终影响选矿技术经济指标。然而在浮选过程中浮选药剂的添加量，随着原矿的品位、粒度及处理量等诸多因素变化在不断的调整。目前大多数选矿厂都意识到了传统的人工加药方法有很多的不足，如加药量不准确、不及时、加药量波动很大等问题，尤其是在晚班，由于人为因素的影响甚至会经常出现断药的现象。而浮选加药自动化应用到浮选生产过程中，不但解决了人为因素带来的影响生产指标的问题，还大大地节约了药剂成本，提高了生产效益。目前我国选矿厂对药剂用量的调整，通常都是凭借操作工的经验和频繁测量药剂流量，然后进行人工调整阀门开度来实现流量的调节，由于生产过程中存在很大的波动性，这样不但增加了操作工的工作强度，而且往往不能及时、准确地调整给药量，导致药剂使用量不能始终保持在最佳状态，从而造成药剂的浪费及影响生产指标。[2]由于浮选过程变量发生变化时，浮选泡沫的状态（体现在气泡大小、泡沫的颜色及粘度等方面）就要发生相应地变化，因此浮选泡沫中含有大量与浮选指标相关的信息。[4]通过对摄像机摄取的浮选泡沫图像的处理，提取相应的特征参数，并与建立的浮选泡沫图像辨识模型进行对比，就可以判断各种药剂的添加情况，然后通过调整加药机来控制加药量，使浮选过程的泡沫图像尽量达到最佳效果。[5]国外从上世纪60年代起开始研制自动加药机，使用的主要有计量泵式加药机和压差变送器式加药机，我国从上世纪50年代起开始使用杯式加药机，后来是虹吸式加药机，70年代开始研制自动加药机。目前国内最常使用的自动加药方式主要有电磁阀式加药和泵式加药，这两类加药系统大都应用PLC进行控制。1电磁阀式加药控制系统由于电磁阀成本低廉，不易发生阻塞，维护方便，采用防腐蚀材料和特殊结构的电磁阀适用于各种恶劣环境，不同口径又能满足加药量的需要，所以大多数选厂的自动加药机主要使用电磁阀作为自动加药的执行器。电磁阀流量理论：[6]图1为电磁阀加药装置原理图，根据流体力学，液体在电磁阀处的流动属于圆柱形外管嘴恒定自由出流。选管嘴轴线的水平面为基准面，列出能量方程驻h+a0v022g=av22g+着v22g（1）其中驻h为图1所示的液位差，a为动能校正系数，着为机械能损失系数，增为液体流速，早为重力加速度。由于恒压箱内部液体动能相对于整个系统的机械能来说很小，可以忽略不计。由此可得：v=2g驻h姨a+着姨=渍2g驻h姨（2）其中渍为流速系数。对于单位时间内通过电磁阀的体积流量为Q，Q为：加药自动控制系统及应用DruggingAutomaticControlSystemandApplication黄斌HUANGBin曰黄宋魏HUANGSong-wei曰韩中园HANZhong-yuan曰黄靖慧HUANGJing-hui（昆明理工大学国土资源工程学院，昆明650093）（FacultyofLandResourceEngineering，KunmingUniversityofScienceandTechnology，Kunming650093，China）摘要院本文介绍了几种新型自动加药系统的结构原理，分析其性能特点，以及介绍其在实际生产过程中的应用情况。Abstract:ThispaperpresentsthestructureprincipleofsomenewAutomaticReagentFeedingSystem,analyzesitsperformancecharacteristics,andintroducestheapplicationconditionofitinactualproductionprocess.关键词院浮选；加药自动控制装置；控制方法；应用Keywords:flotation；druggingautomaticcontroldevice；controlmethod；application中图分类号院TP273文献标识码院A文章编号院1006-4311（2014）03-0055-02
