第三章 电力系统潮流计算

第三章 电力系统潮流计算一、填空题1. 输电线路始末两端电压的向量差称为 。

2. 输电线路始末两端电压的数值差称为 。

3. 输电线路始端电压或末端电压与线路额定电压的差值称为 。

4. 电力系统的潮流计算是求解电力网 、 以及 。

5. 所谓 是指输电线首端与末端电压的(相量)之差。

是指输电线某点的实际电压与额定电压的(数值)的差。

6. 两端供电网络的两端电压相等时其 。

二、判断题 1. 电压降落的表达式为 （ ）2. 电压损耗的表达式为 （ ）3. 所谓线损率系指线路上损耗的电能与线路始端输入电能的比值。

（ ）4. 在环型网络的潮流中，其有功分点与无功分点总是重合的（ ）。

5. 线路首端的电压一定高于末端的电压。

( )6. 高压电网中无功功率分点的电压最低。

（ ）7. 任何多电压等级环网中都存在循环功率。

（ ）三、选择题1． 输电线路单位长度的电阻主要决定于（ D ）。

A 材料与对地高度B 电晕损耗与电压C 几何均距与半径D 材料与截面大小2． 线路电压在220KV 及以上时，采用分裂导线的目的是（ ）。

A 减少导线重量B 增大导线应力C 增大线路电容D 减少电晕与线路电抗3． 架空输电线路全换位的目的是（ ）。

A 使三相线路的电阻参数相等；B 使三相线路的电抗与电纳参数相等；C 减小线路电抗；D 减小线路电阻。

4． 架空输电线路的电抗与导线之间几何平均距离的关系为（ A ）。

A 几何平均距离越大，电抗越大；B 几何平均距离越大，电抗越小；C 输电线路的电抗与几何平均距离无关；D 改变导线之间的几何平均距离可以明显改变线路的电抗。

5． 架空输电线路的电纳与导线之间几何平均距离的关系为（ ）。

A 几何平均距离越大，电纳越大；B 几何平均距离越大，电纳越小；U j U U U δ+∆=-.2.1U U U∆≈-21C 输电线路的电纳与几何平均距离无关；D 改变导线之间的几何平均距离可以明显改变线路的电纳。

第3章简单电力系统的潮流计算简单电力系统的潮流计算是电力系统运行中的重要环节，主要用于分析电力系统中各节点的电压、功率等参数的分布和变化情况，以保证系统的稳定运行和优化调度。

本章主要介绍了简单电力系统的潮流计算的基本原理和方法。

首先，简单电力系统的潮流计算是基于电力系统节点电压相等、功率平衡和潮流方向一致的基本假设。

在计算过程中，需要对电力系统进行建模和等效处理。

电力系统的节点可以分为发电节点、负荷节点和平衡节点。

发电节点表示电力系统的发电机节点，负荷节点表示电力系统的负载节点，平衡节点表示电力系统的节点电压保持不变。

潮流计算主要通过节点潮流方程和支路潮流方程进行求解。

节点潮流方程是基于潮流方向一致和功率平衡的基本原理，用于计算电力系统的节点电压。

支路潮流方程用于计算电力系统的支路电流。

节点潮流方程和支路潮流方程可以通过潮流计算矩阵的形式表示。

潮流计算的求解方法主要有迭代法和直接法两种。

迭代法是将潮流计算问题转化为非线性方程组的求解问题，常用的迭代法有高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

直接法是通过高斯消元法或LU分解法直接求解潮流计算矩阵的方程组，计算速度较快但适用范围较窄。

在潮流计算中，还需要考虑电力系统中的各种约束条件，如节点电压范围、支路功率限制等。

这些约束条件可以通过潮流计算的目标函数中引入惩罚项的方式来处理，最终得到满足约束条件的潮流计算结果。

总之，简单电力系统的潮流计算是电力系统运行和调度中的重要环节，通过对电力系统的节点电压、功率等参数进行分析和计算，可以保证电力系统的稳定运行和优化调度。

潮流计算的基本原理和方法主要包括节点潮流方程和支路潮流方程的求解，以及迭代法和直接法的计算方法。

同时，需要考虑电力系统中的各种约束条件，以保证潮流计算结果的合理性和可行性。

第三章 电力系统的潮流计算3-1 电力系统潮流计算就是对给定的系统运行条件确定系统的运行状态。

系统运行条件是指发电机组发出的有功功率和无功功率（或极端电压），负荷的有 功功率和无功功率等。

运行状态是指系统中所有母线（或称节点）电压的幅值和 相位，所有线路的功率分布和功率损耗等。

3-2 电压降落是指元件首末端两点电压的相量差。

电压损耗是两点间电压绝对值之差。

当两点电压之间的相角差不大时， 可以近似地认为电压损耗等于电压降落的纵分量。

电压偏移是指网络中某点的实际电压同网络该处的额定电压之差。

电压 偏移可以用kV 表示，也可以用额定电压的百分数表示。

电压偏移=%100⨯-NNV V V 功率损耗包括电流通过元件的电阻和等值电抗时产生的功率损耗和电压 施加于元件的对地等值导纳时产生的损耗。

输电效率是是线路末端输出的有功功率2P 与线路首端输入的有功功率1P 之比。

输电效率=%10012⨯P P 3-3 网络元件的电压降落可以表示为()∙∙∙∙∙+=+=-2221V V I jX R V V δ∆式中，∙2V ∆和∙2V δ分别称为电压降落的纵分量和横分量。

从电压降落的公式可见，不论从元件的哪一端计算，电压降落的纵、横分量计算公式的结构都是一样的，元件两端的电压幅值差主要有电压降落的纵分量决定，电压的相角差则由横分量决定。

在高压输电线路中，电抗要远远大于电阻，即R X 〉〉，作为极端的情况，令0=R ，便得V QX V /=∆，V PX V /=δ上式说明，在纯电抗元件中，电压降落的纵分量是因传送无功功率而产生的，而电压降落的横分量则是因为传送有功功率产生的。

换句话说，元件两端存在电压幅值差是传送无功功率的条件，存在电压相角差则是传送有功功率的条件。

3-4 求解已知首端电压和末端功率潮流计算问题的思路是，将该问题转化成已知同侧电压和功率的潮流计算问题。

首先假设所有未知点的节点电压均为额定电压，从线路末端开始，按照已知末端电压和末端潮流计算的方法，逐段向前计算功率损耗和功率分布，直至线路首端。

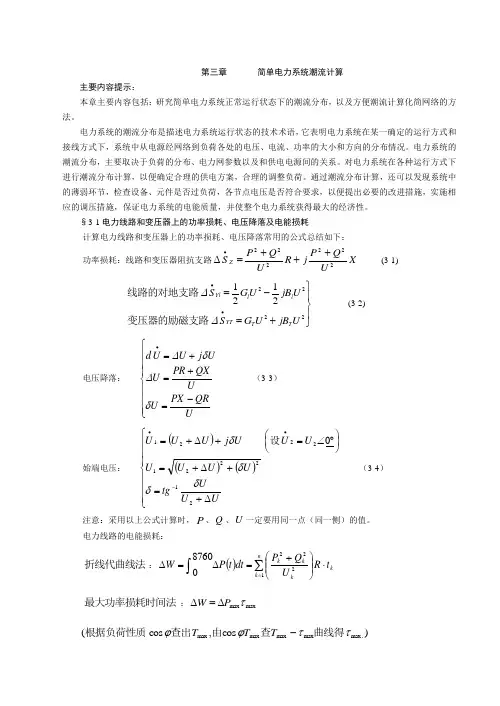

第三章简单电力系统潮流计算主要内容提示：本章主要内容包括：研究简单电力系统正常运行状态下的潮流分布，以及方便潮流计算化简网络的方法。

电力系统的潮流分布是描述电力系统运行状态的技术术语，它表明电力系统在某一确定的运行方式和接线方式下，系统中从电源经网络到负荷各处的电压、电流、功率的大小和方向的分布情况。

电力系统的潮流分布，主要取决于负荷的分布、电力网参数以及和供电电源间的关系。

对电力系统在各种运行方式下进行潮流分布计算，以便确定合理的供电方案，合理的调整负荷。

通过潮流分布计算，还可以发现系统中的薄弱环节，检查设备、元件是否过负荷，各节点电压是否符合要求，以便提出必要的改进措施，实施相应的调压措施，保证电力系统的电能质量，并使整个电力系统获得最大的经济性。

§3-1电力线路和变压器上的功率损耗、电压降落及电能损耗计算电力线路和变压器上的功率损耗、电压降落常用的公式总结如下：功率损耗：线路和变压器阻抗支路X UQP jR UQP SZ222222+++=∆∙(3-1)⎪⎭⎪⎬⎫+=-=∙∙22222121U jB UG S U jB UG S T T YT l l Yl ∆∆变压器的励磁支路线路的对地支路 (3-2)电压降落： ⎪⎪⎪⎩⎪⎪⎪⎨⎧-=+=+=∙U QR PX U U QX PR U U j U U d δ∆δ∆ （3-3）始端电压： ()()()⎪⎪⎪⎩⎪⎪⎪⎨⎧∆+=+∆+=⎪⎭⎫⎝⎛︒∠=+∆+=-∙∙U U Utg UU U U U U U j U U U 21222122210δδδδ设 （3-4）注意：采用以上公式计算时，P 、Q 、U 一定要用同一点（同一侧）的值。

电力线路的电能损耗：折线代曲线法：()k kk k n k t R U Q P dt t P W ⋅⎪⎪⎭⎫⎝⎛+=∆=∆∑⎰=222108760最大功率损耗时间法：max max τP W ∆=∆)cos ,cos (.m ax m ax m ax m ax m ax ττϕϕ曲线得查由查出根据负荷性质-T T T经验法：m ax 8760P F W ∆⋅⋅=∆（F 为年负荷损耗率，()21f K f K F ⋅-+⋅=，f 为年负荷率，8760/m ax T f =，4.0~1.0=K 经验数据）变压器的电能损耗：max 2100087601000τ⎪⎪⎭⎫ ⎝⎛+=∆+∆=∆N kZTYT T S S P P W W W 推广到n 台：max 2100087601000τ⎪⎪⎭⎫⎝⎛+=∆NkTnS S P nP n W 电压降落、电压损耗、电压偏移及电压调整的概念：①电压降落——是指线路始末两端电压的相量差（21∙∙-U U ）。

电力系统的潮流计算电力系统的潮流计算是电力系统分析中的基础工作，主要用于计算电力系统中各节点的电压和功率流动情况。

通过潮流计算可以得到电力系统的电压、功率、功率因数等关键参数，为电力系统的运行和规划提供有效的参考依据。

本文将介绍电力系统潮流计算的基本原理、计算方法和应用。

一、电力系统潮流计算的基本原理电力系统潮流计算基于电力系统的能量守恒原理和基尔霍夫电流定律，通过建立电力系统的节点电压和功率平衡方程组来描述系统中各节点间的电压和功率流动关系。

潮流计算的基本原理可简述为以下三个步骤：1.建立节点电压方程：根据基尔霍夫电流定律，将电力系统中各节点的电流状况表达为节点电压和导纳矩阵之间的乘积关系。

2.建立功率平衡方程：根据能量守恒原理，将电力系统中各支路的功率流动表达为节点电压和导纳矩阵之间的乘积关系。

3.解算节点电压：通过求解节点电压方程组，得到系统中各节点的电压值。

二、电力系统潮流计算的常用方法电力系统潮流计算常用的方法有高斯-赛德尔迭代法、牛顿-拉夫逊迭代法和快速潮流法等。

其中，高斯-赛德尔迭代法是一种基于节点电压的迭代算法，通过在每一次迭代中更新节点电压值来逐步逼近系统潮流平衡状态。

牛顿-拉夫逊迭代法是一种基于节点电压和节点功率的迭代算法，通过在每一次迭代中同时更新节点电压和节点功率值来逼近系统潮流平衡状态。

快速潮流法则是一种通过行列式运算直接求解节点电压的方法，对于大规模复杂的电力系统具有较高的计算效率和精度。

三、电力系统潮流计算的应用电力系统潮流计算在电力系统的规划和运行中有广泛应用。

具体应用包括：1.电力系统规划：通过潮流计算可以预测系统中各节点的电压和功率流动情况，为电力系统的设计和扩建提供参考依据。

2.电力系统稳定性分析：潮流计算可以帮助分析系统中节点电压偏差、功率瓶颈等问题，为系统的稳态和暂态稳定性分析提供基础数据。

3.运行状态分析：潮流计算可以实时监测系统中各节点的电压和功率流动情况，为电力系统的运行调度提供参考。

电力系统分析计算公式1.电力系统潮流计算电力系统潮流计算是一种用于确定电力系统各个节点电压和功率的方法。

常用的电力系统潮流计算公式包括：- 节点功率方程：P = V * I * cos(theta) + V * U * sin(theta) - 节点电流方程：I = V * I * sin(theta) - V * U * cos(theta)其中，P为节点有功功率，V为节点电压，I为节点电流，theta为节点相角，U为无功功率系数。

2.短路电流计算短路电流计算是用于评估电力系统短路故障时电流的大小和方向的方法。

常用的短路电流计算公式包括：- 对称短路电流公式：Isc = V / Zs其中，Isc为短路电流，V为电压，Zs为短路阻抗。

3.电力系统电压稳定性计算电力系统电压稳定性计算是为了评估电力系统节点电压的稳定性。

常用的电力系统电压稳定性计算公式包括：-V/Q稳定器灵敏度公式：dV/dQ=-Ry*dQ/dP+Xy*(dQ/dQ+dV/dV)其中，V为节点电压，Q为节点无功功率，P为节点有功功率，Ry为负荷灵敏度，Xy为发电机灵敏度。

4.功率系统频率计算功率系统频率计算是为了评估电力系统频率的稳定性。

常用的功率系统频率计算公式为：- 系统频率变化率公式：df/dt = (P - Pd) / (2 * H)其中，df/dt为频率变化率，P为实际功率，Pd为负荷功率，H为系统等效惯量。

5.电力系统稳定裕度计算电力系统稳定裕度计算是为了评估电力系统在各种故障情况下的稳定性。

常用的电力系统稳定裕度计算公式包括：- 稳定裕度指标公式：S ω = (δmax - δmin) / δfc其中，Sω为稳定裕度指标，δmax为最大转子转角，δm in为最小转子转角，δfc为临界转子转角。

以上是一些常用的电力系统分析计算公式，这些公式是电力系统工程师进行电力系统设计和运行评估的重要依据。

电力系统分析计算的结果可以帮助工程师评估电力系统的稳定性，指导运维工作，并制定相应的措施以确保电力系统的安全、可靠和高效运行。

第三章 电力系统的潮流计算3-1 电力系统潮流计算就是对给定的系统运行条件确定系统的运行状态。

系统运行条件是指发电机组发出的有功功率和无功功率（或极端电压），负荷的有 功功率和无功功率等。

运行状态是指系统中所有母线（或称节点）电压的幅值和 相位，所有线路的功率分布和功率损耗等。

3-2 电压降落是指元件首末端两点电压的相量差。

电压损耗是两点间电压绝对值之差。

当两点电压之间的相角差不大时， 可以近似地认为电压损耗等于电压降落的纵分量。

电压偏移是指网络中某点的实际电压同网络该处的额定电压之差。

电压 偏移可以用kV 表示，也可以用额定电压的百分数表示。

电压偏移=%100⨯-NNV V V 功率损耗包括电流通过元件的电阻和等值电抗时产生的功率损耗和电压 施加于元件的对地等值导纳时产生的损耗。

输电效率是是线路末端输出的有功功率2P 与线路首端输入的有功功率1P 之比。

输电效率=%10012⨯P P 3-3 网络元件的电压降落可以表示为()•••••+=+=-2221V V I jX R V V δ∆式中，•2V ∆和•2V δ分别称为电压降落的纵分量和横分量。

从电压降落的公式可见，不论从元件的哪一端计算，电压降落的纵、横分量计算公式的结构都是一样的，元件两端的电压幅值差主要有电压降落的纵分量决定，电压的相角差则由横分量决定。

在高压输电线路中，电抗要远远大于电阻，即R X 〉〉，作为极端的情况，令0=R ，便得V QX V /=∆，V PX V /=δ上式说明，在纯电抗元件中，电压降落的纵分量是因传送无功功率而产生的，而电压降落的横分量则是因为传送有功功率产生的。

换句话说，元件两端存在电压幅值差是传送无功功率的条件，存在电压相角差则是传送有功功率的条件。

3-4 求解已知首端电压和末端功率潮流计算问题的思路是，将该问题转化成已知同侧电压和功率的潮流计算问题。

首先假设所有未知点的节点电压均为额定电压，从线路末端开始，按照已知末端电压和末端潮流计算的方法，逐段向前计算功率损耗和功率分布，直至线路首端。

电力系统潮流计算
潮流计算的步骤通常包括：
（1）确定输入变量，其中包括电力系统中所有连接到电力网的电力元件的输入变量以及系统输入变量（如总有功功率和总无功功率）；
（2）使用数学模型开发出电力系统的潮流问题，使用合适的求解算法解决此潮流问题；
（3）对电力系统中的电力元件进行参数校正，更新模型；
（4）预测电力系统中发生异常的潮流行为，检查元器件的温度、流量及平衡状态等；
（5）记录系统变量，以便后续分析或控制；
（6）最后根据计算结果对电力系统进行安全性分析，检查电力系统的运行状态是否符合电网规范。

电力系统潮流计算是安全和稳定运行电力系统的重要一环，它能够有效解决电力系统中的抗潮流和平衡状态的问题，为了能够正确安全的运行系统，电力系统的潮流计算应当由专业人员进行精确的运行，使用精确的数学模型来模拟电力系统运行状态。
