农网配电营业工技师理论考试绘图题

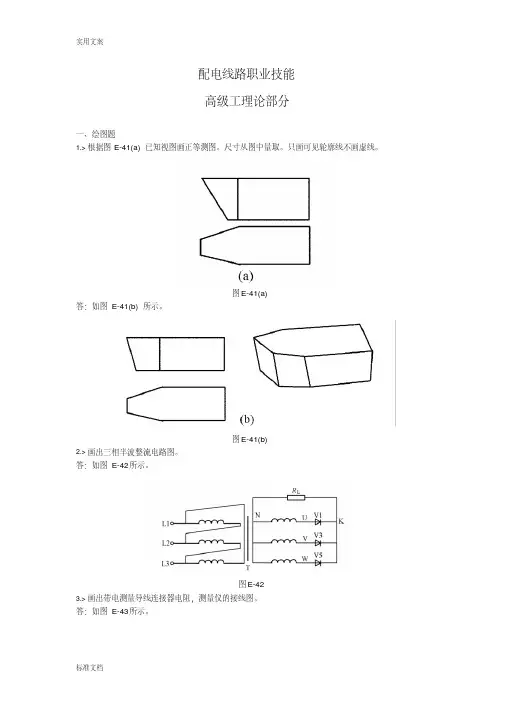

配电线路职业技能高级工理论部分一、绘图题1.>根据图E-41(a)已知视图画正等测图。

尺寸从图中量取。

只画可见轮廓线不画虚线。

图E-41(a)答：如图E-41(b)所示。

图E-41(b)2.>画出三相半波整流电路图。

答：如图E-42所示。

图E-423.>画出带电测量导线连接器电阻，测量仪的接线图。

答：如图E-43所示。

图E-43 带电测量用的仪器接线图4.>画出环形供电网络接线图。

答：举例如图E-44所示。

E-445.>试画出交流电通过电阻与电感串联电路时，电压和电流的关系相量图。

答：如图E-45所示。

图E-456.>在图E-46中由哪些主要材料组成。

图E-46答：由图E-46可知这是高压配电线路终端杆，它主要由悬式绝缘子、针式绝缘子、避雷器、耐张线夹、碗头挂板、横担、抱箍、顶头铁、并沟线夹等组成。

7.>试说明图E-47中绝缘子串的使用特点和标号所指是何物。

图E-47答：依据图E-47所示可知(a)为普通单串耐张绝缘子串，使用在一般场合。

(b)、(c)为双串、三串耐张绝缘子串，用于导线截面较大或遇特大档距，导线张力很大时。

(d)是导线跳线连接图，使用在耐张、转角和终端杆塔两侧导线跳线连接。

其中1-是耐张绝缘子串；2-耐张线夹；3-跳线；4-并沟线夹；5-跳线绝缘子串，它可以限制跳线的风偏角，保证跳线对杆塔各部分空气间隙的要求。

8.>画出10kV终端V形拉线示意图。

答：如图E-48所示。

E-489.>试画出电动机具有自锁的正转控制电路图。

答：如图E-49所示。

E-49 10.>依据图E-50说明它们是什么安装图，标号指向是何物。

图E-50答：依据图E-50所示可知，各图均为绝缘子串与横担的连接安装图。

(a)为球窝形悬垂绝缘子串的安装连接；(b)槽形悬垂绝缘子串的安装连接；(c)为球窝形耐张绝缘子串的安装连接；(d)为球槽形耐张绝缘子串的安装连接。

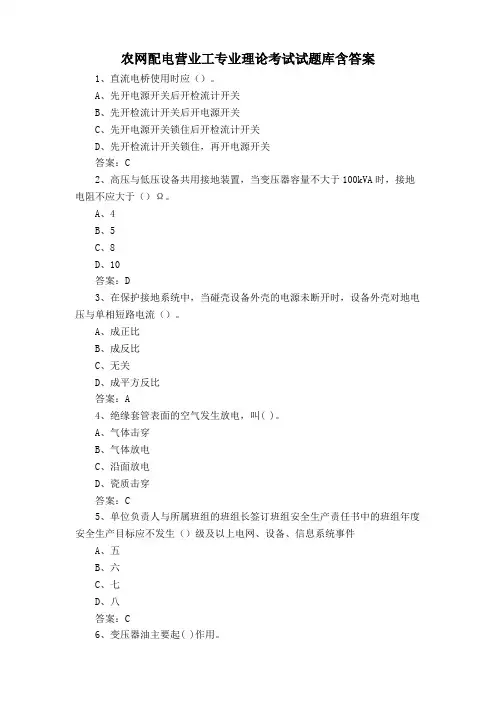

农网配电营业工专业理论考试试题库含答案1、直流电桥使用时应（）。

A、先开电源开关后开检流计开关B、先开检流计开关后开电源开关C、先开电源开关锁住后开检流计开关D、先开检流计开关锁住，再开电源开关答案：C2、高压与低压设备共用接地装置，当变压器容量不大于100kVA时，接地电阻不应大于（）Ω。

A、4B、5C、8D、10答案：D3、在保护接地系统中，当碰壳设备外壳的电源未断开时，设备外壳对地电压与单相短路电流（）。

A、成正比B、成反比C、无关D、成平方反比答案：A4、绝缘套管表面的空气发生放电，叫( )。

A、气体击穿B、气体放电C、沿面放电D、瓷质击穿答案：C5、单位负责人与所属班组的班组长签订班组安全生产责任书中的班组年度安全生产目标应不发生（）级及以上电网、设备、信息系统事件A、五B、六C、七D、八答案：C6、变压器油主要起( )作用。

A、冷却和绝缘B、支撑C、消弧D、润滑答案：A7、生产经营单位的主要负责人和安全生产管理人员必须具备与本单位所从事的生产经营活动相应的（）知识和管理能力。

A、生产经营B、专业技术C、安全生产D、事故防范答案：C8、用电信息采集系统是对电力用户的（）进行采集、处理和实时监控的系统。

A、用电信息B、用电功率C、用电量D、电能表度示答案：A9、依据《安全生产法》和国家相关法律法规，对相关方实行安全准入管理。

为公司服务的相关方应具备的基本条件其中错误的是（）A、有关政府部门核发的、有效的营业执照和法人代表资格证书B、发包的电力生产项目与承包方经营范围、资质相符C、法人或被授权人的身份证复印件D、自身出具的施工简历和近3年安全施工记录答案：D10、高压开关在断开位置时，位置信号灯( )。

A、红灯亮B、红灯闪C、绿灯亮D、绿灯闪答案：C11、供电企业应当按照国家核准的电价和电能计量装置的记录，向用户( )。

A、计收电费B、计核电价C、计算电量D、计约抄表答案：A12、国家实行分类电价和分时电价，分类标准和分时办法由（）确定。

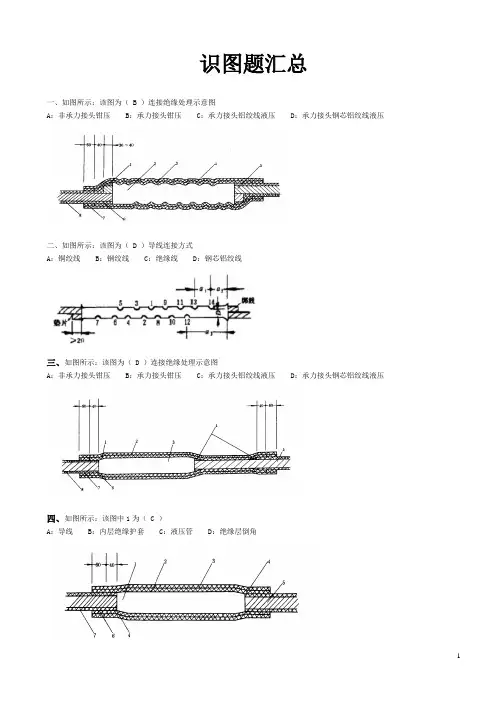

识图题汇总一、如图所示：该图为（ B ）连接绝缘处理示意图A：非承力接头钳压 B：承力接头钳压 C：承力接头铝绞线液压 D：承力接头钢芯铝绞线液压二、如图所示：该图为（ D ）导线连接方式A：铜绞线 B：钢绞线 C：绝缘线 D：钢芯铝绞线三、如图所示：该图为（ D ）连接绝缘处理示意图A：非承力接头钳压 B：承力接头钳压 C：承力接头铝绞线液压 D：承力接头钢芯铝绞线液压四、如图所示：该图中1为（ C ）A：导线 B：内层绝缘护套 C：液压管 D：绝缘层倒角五、我国对各种低压电器产品型号编制方法如下，其中第二位代表的是（ B ）。

A.产品设计代号，用汉语拼音字母表示；B.产品设计代号，用数字表示；C.控制类组代号，用汉语拼音字母表示；D.控制类组代号，用数字表示。

六、在HK2型开启式负荷开关结构示意图中，1、2、3分别是（ B ），4、5、6分别是安装熔丝的接头、上胶盖和下胶盖。

A.手柄、刀闸、静触座；B.手柄、动触座、静触座；C.控制头、刀闸、上触座；D.手柄、刀闸、上触座。

七、常用的HZ10系列组合开关的结构如图，1、2、3分别是（ A ）。

A.静触片、动触片、绝缘垫板；B.动触片、静触片、绝缘垫板；C.接线柱、弹簧、凸轮；D.接线柱、凸轮、弹簧。

八、常用低压熔断器如下图所示，其中（a）图为瓷插式熔断器；（b）图为RM10无填料封闭管式熔断器；（d）图为（ B ）。

A. RL16螺旋式熔断器；B. RTO有填料封闭管式熔断器；C. RS3快速熔断器；D. 陶瓷内插式熔断器。

九、在低压断路器工作原理示意图中，我们把图例中的11称为（ D ）。

A. 电磁脱扣线圈；B. 电磁铁；C. 电磁脱扣器；D. 欠电压脱扣器。

十、剩余电流动作保护装置是指电路中带电导体对地故障所产生的剩余电流超过规定值时，能够自动切断电源或报警的保护装置，图中的B指的是剩余电流动作保护装置的（ A ）。

A. 执行元件；B. 判别元件；C. 检测元件；D. 试验装置。

识图题汇总一、如图所示：该图为（ B ）连接绝缘处理示意图A：非承力接头钳压 B：承力接头钳压 C：承力接头铝绞线液压 D：承力接头钢芯铝绞线液压二、如图所示：该图为（ D ）导线连接方式A：铜绞线 B：钢绞线 C：绝缘线 D：钢芯铝绞线三、如图所示：该图为（ D ）连接绝缘处理示意图A：非承力接头钳压 B：承力接头钳压 C：承力接头铝绞线液压 D：承力接头钢芯铝绞线液压四、如图所示：该图中1为（ C ）A：导线 B：内层绝缘护套 C：液压管 D：绝缘层倒角五、我国对各种低压电器产品型号编制方法如下，其中第二位代表的是（ B ）。

A.产品设计代号，用汉语拼音字母表示；B.产品设计代号，用数字表示；C.控制类组代号，用汉语拼音字母表示；D.控制类组代号，用数字表示。

六、在HK2型开启式负荷开关结构示意图中，1、2、3分别是（ B ），4、5、6分别是安装熔丝的接头、上胶盖和下胶盖。

A.手柄、刀闸、静触座；B.手柄、动触座、静触座；C.控制头、刀闸、上触座；D.手柄、刀闸、上触座。

七、常用的HZ10系列组合开关的结构如图，1、2、3分别是（ A ）。

A.静触片、动触片、绝缘垫板；B.动触片、静触片、绝缘垫板；C.接线柱、弹簧、凸轮；D.接线柱、凸轮、弹簧。

八、常用低压熔断器如下图所示，其中（a）图为瓷插式熔断器；（b）图为RM10无填料封闭管式熔断器；（d）图为（ B ）。

A. RL16螺旋式熔断器；B. RTO有填料封闭管式熔断器；C. RS3快速熔断器；D. 陶瓷内插式熔断器。

九、在低压断路器工作原理示意图中，我们把图例中的11称为（ D ）。

A. 电磁脱扣线圈；B. 电磁铁；C. 电磁脱扣器；D. 欠电压脱扣器。

十、剩余电流动作保护装置是指电路中带电导体对地故障所产生的剩余电流超过规定值时，能够自动切断电源或报警的保护装置，图中的B指的是剩余电流动作保护装置的（ A ）。

A. 执行元件；B. 判别元件；C. 检测元件；D. 试验装置。

电力职业技能鉴定考试农网配电营业工中级技工理论试卷题号一二三四五六合计统分人得分注意事项: 1 答卷前将装订线左边的项目填写清楚;2 答卷必须用蓝色或黑色钢笔、圆珠笔,不许用铅笔或红笔;3 本试卷共有6道大题,满分100分,考试时间120分钟;一、选择题请将正确答案的代号填入括号内,每题1分,共20题1. 一电感线圈接到ƒ = 50Hz的交流电路中,感抗ΧL = 50Ω,若改接到ƒ =150Hz的电源时,则感抗ΧL为Ω;A150； B250； C10； D60;2. 电阻和电感串联的单相交流电路中的无功功率计算公式是;ϕ； CQ=UIsinϕ； DP=3Ssinϕ;AP=UI； BP=UIcos3．两额定电压为220V的灯泡,若A灯的额定功率为100W,B灯的额定功率为40W,串联后接入电源电压为220V 的电路中,此时两只灯泡的实际功率 ;APA ＞ PB； BPA = PB； CPA ＜ PB； D不能确定;4．星形连接时三相电源的公共点叫三相电源的 ;A中性点； B参考点； C零电位点； D接地点;5．一只“220V、24.2Ω”的电炉,每天工作4h,该电炉每天耗电 kwh;A2； B4； C6； D8;6.功率表的量程是指 ;A电流量程； B电压量程； C电流和电压量程； D电流、电压、功率三者的量程;7．为用电设备选择配电变压器时,应根据用电设备的来决定变压器容量的大小;A视在功率； B有功功率； C最大负荷电流； D最高电压;8．采用防窃电能表或在表内加装防窃电器这一措施比较适合于 ;A小容量的单相用户； B任何容量的单相用户； C小容量的三相用户； D任何用户;9. 某施工工地要为一台380V/4.5kW的三相异步电动机配一台隔离开关,以下4种应选择 ;A380V/10A； B220V/10A； C380V/30A； D380V/60A;10. 铜的导电率比铝的导电率;A大得多； B小得多； C差不多； D一样;11. 感应式电能表可用于;A直流电路； B交流电路； C交直流两用； D主要用于交流电路;12. DT862型电能表,含义为有功电能表,设计序号为862;A三相四线； B三相三线； C三相五线； D两相三线;13. 1kWh电能可供"220V、40W"的灯泡正常发光时间是h;A100； B200； C95； D25;14. 一台配电变压器的型号为S9—630/10,该变压器的额定容量为;A630MVA； B630kVA； C630VA； D630kW;15. 路灯用电应执行;A居民生活电价； B商业电价； C非居民照明电价； D工业电价;16. 用电容量是指的用电设备容量的总和;A发电厂； B变电所； C供电线路； D用户;17. 三相四线制电能表的电压线圈应在电源端的相线与中性线之间;A串接； B跨接； C连接； D混接;18. 抄表人员必须在将抄表时发现的表计异常客户情况报供电所有关负责人,由有关人员办理“用电异常报告单”对客户退补电量,否则异常电量当月不能退补,影响本台区线损率,影响考核成绩;A核算前； B核算后； C下月抄表前； D任何时间19. 复费率电能表为电力部门实行提供计量手段;A两部制电价； B各种电价；C不同时段的分时电价； D先付费后用电;20. 电能表应安装平直;电能表中心尺寸应装在离地面m的位置上;A0.9～1.0； B1.0～1.2； C1.2～1.4； D1.6～1.8;二、判断题正确的请在括号内打"√",错误的打"×",每题1分,共20题1. 均匀磁场中,磁感应强度B与垂直于它的截面积S的乘积,叫做该截面的磁同密度;2. 电和磁之间有一定的内在联系,凡有电荷存在,周围都存在有磁场;3. 正弦交流电中的角频率就是交流电的频率;4. 若干电阻串联时,其中阻值愈小的电阻,通过的电流也愈小;5. 电压三角形、阻抗三角形、功率三角形都是相量三角形;6. 在对称三相电路中,负载作星形连接时,线电压是相电压的3倍,线电压的相位超前相应的相电压30°;7. 在负载对称的三相电路中,无论是星形还是三角形连接,当线电压U和线电流I及功率因数已知时,电路的有功功率P=3UI cosφ;8. 从中性点引出的导线叫中性线,当中性线直接接地时称为零线,又叫地线;9. 熔断器的额定电流应小于熔断体的额定电流;10. 测电流时,应把万用表并联接入电路;11. 用电压表测量负载电压时,要求表的内阻远远大于负载电阻;12. 万用表使用完毕后,应将转换开关旋至交流电压最低档或空档;13. 测量绝缘前,先对兆欧表做开路和短路检验,短路时看指针是否指到"∞"位；开路时看指针是否指到"0"位;14. 导线截面积的大小是决定导线通过最大允许电流的重要因素;15. 用试电笔在低压导线上测试,氖管不亮后就可用电工刀剥绝缘;16. 为了解救触电人员,可以不经允许,立即断开电源,事后立即向上级汇报;17. 为使触电者迅速脱离电源；不用考虑安全事项,赶紧拖出触电者;18. 配电箱安装的垂直偏差不应大于3mm,操作手柄距侧墙的距离不应小于200mm;19. 抄表员抄表时不必按例日抄表;20. 三相四线制线路的中性线,其截面允许比相线小50%;三、简答题请填写答案,每题5分,共4题1. 什么叫照明配电系统图2. 供电服务“八字”方针及其内涵是什么3. 临时用电的架空线路应满足哪些要求4. 现场用电检查确认有窃电行为的,应如何处理四、计算题请填写答案,每题5分,共4题1. 已知一电阻电路,电阻两端电压U为48V,电阻R是20Ω,问流过电阻的电流是多少2. 一电熨斗发热元件的电阻是40Ω,通入电流为3.5A,求其功率为多少3.一盏220V、25W的白炽灯接在220V线路上;问通过电流是多少灯泡电阻是多少若每天用4h,每月用电多少每月按30天计算4.一客户电能表潜动,要求退还电费,经调查可知,该客户每天用电4h,电能表圆盘潜动1周需30s,电能表常数为1200r/kWh,问1个月应退客户多少电费每月按30天,电价按0.5元/kWh计算五、绘图题请填写答案,每题10分,共1题1. 画出电费核算工作流程图;六、论述题请填写答案,每题10分,共1题试述现场抄表的要求有哪些1,对大用户抄表必须在时间上、抄表质量上严格把关；2、对按最大需量收取基本电费的用户,应与用户共同抄录最大需量表,以免事后争执,抄表后启封拨回指针然后在封好；3、对实行峰谷分时电价的用户,注意峰、平、谷三个时段是否正确,峰、平、谷三段电量之和是否与总电量相符；4、根据有功电能表的指示数估算用户的使用总量,如发现有功电量不正确,应了解用户生产和产品质量是否正常,也可根据用户配电室值班日志进行核对;5、对有备用电源的用户,不管是否启用,每月都要抄表,以免遗漏;6、对高供低计收费的用户,抄表收费员应加计变损和线损;。

五、绘图题（请填写答案，，共16题）1. 画出时间继电器控制星—三角降压起动控制电路图。

答案:答：时间继电器控制星—三角降压起动控制电路图如图E－33所示。

图E－332. 画出电流互感器两相不完全星形接线图。

答案:答：电流互感器两相不完全星形接线图如图E－34所示。

图E－343. 画出电流互感器三相星形接线图。

答案:答：电流互感器三相星形接线图如图E－35所示。

图E－354. 画出电流互感器三角形接线图。

答案:答：电流互感器三角形接线图如图E－36所示。

图E－36KA—电流继电器5. 画出三相四线电能表经电流互感器接入的接线图。

答案:答：三相四线电能表经电流互感器接入的接线图如图E－38所示。

图E－386. 画出三级漏电保护方式配置图。

答案:答：三级漏电保护方式配置图如图E－39所示。

图E－397. 在三相四线制供电系统（TN-C）中，采用接地保护方式（系统中性点和设备外壳分别接地），画出三级剩余电流动作保护器的接线方式图。

答案:答：三级剩余电流动作保护器的接线方式图如图E－41所示。

图E－418. 在三相五线制供电系统（TN-S）中，采用PE线接地保护方式（系统中性点和设备外壳通过PE线连接共同接地），画出三级剩余电流动作保护器的接线方式图。

答案:答：三级剩余电流动作保护器的接线方式图如图E－43所示。

图E－439. 画出三相桥式整流电路。

答案:答：三相桥式整流电路如图E－47所示。

图E－4710. 画出TN—S系统原理接线图。

答案:答：TN—S系统原理接线图如图E－48所示。

图E－48XL—动力配电箱；XM—照明配电箱11. 画出三极法测量土壤电阻率原理接线图。

答案:答：三极法测量土壤电阻率原理接线图如图E－50所示。

图E－5012. 画出四端子接地电阻测量仪测量土壤电阻率原理接线图。

答案:答：四端子接地电阻测量仪测量土壤电阻率原理接线图如图E－52所示。

图E－5213. 画出三相三线电能表直接接入式接线图。

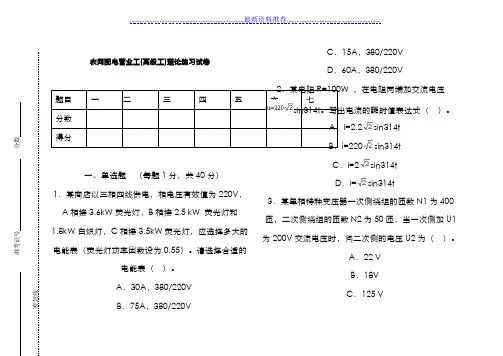

准考证号 分数密封线农网配电营业工(高级工)理论练习试卷题目 一 二 三 四 五 六 七分数得分一、单选题 （每题1分，共40分） 1．某商店以三相四线供电，相电压有效值为220V ，A 相接3.6kW 荧光灯，B 相接2.5 kW 荧光灯和1.8kW 白炽灯，C 相接3.5kW 荧光灯，应选择多大的电能表（荧光灯功率因数设为0.55）。

请选择合适的电能表（ ）。

A ．30A ，380/220V B ．75A ，380/220VC ．15A ，380/220VD ．60A ，380/220V2．某电阻R=100W ，在电阻两端加交流电压sin314t 。

写出电流的瞬时值表达式（ ）。

A ．i=2.2sin314tB ．i=220sin314tC ．i=2sin314tD ．i=sin314t3．某单相特种变压器一次侧绕组的匝数N1为400匝，二次侧绕组的匝数N2为50匝，当一次侧加U1为200V 交流电压时，问二次侧的电压U2为（ ）。

A ．22 VB ．18VC ．125 VD．25 V4．某电容器的电容为31.84m F，接在频率为50Hz，电压为300V的电源上，求电容器流过的电流IC为（）。

A．1 AB．2 AC．3 AD．4 A5．如图D－7所示，电源电动势E=10V，电源内阻R0=2W ，负载电阻R=18W ，求电路中电源输出功率P（）。

A．4.5 WB．5 WC．18 WD．20 W6．某电阻R=100W ，在电阻两端加交流电压sin314t。

求电阻流过电流的有效值（）。

A．3 AB．2.2 AC．1 AD．3 A7．一根白棕绳的最小破断拉力T0是62400N，其安全系数K是3.12，求这根白棕绳的允许使用拉力T是（）。

A．10000NB．15000NC．20000ND．21000N8．有一台三相异步电动机，星形接线，功率因数为0.85，效率以1计，功率为20kW，电源线电压U=380V。

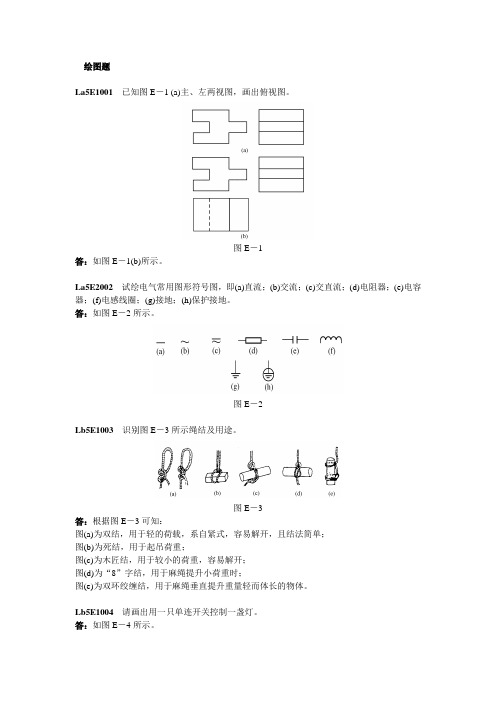

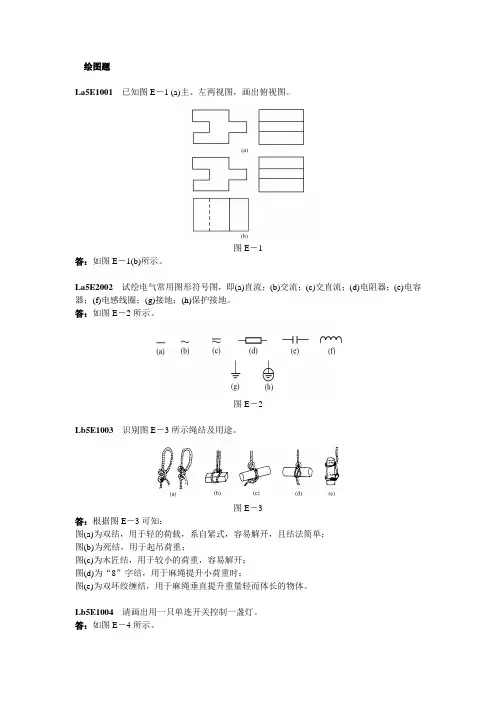

绘图题La5E1001已知图E－1 (a)主、左两视图，画出俯视图。

图E－1答：如图E－1(b)所示。

La5E2002试绘电气常用图形符号图，即(a)直流；(b)交流；(c)交直流；(d)电阻器；(e)电容器；(f)电感线圈；(g)接地；(h)保护接地。

答：如图E－2所示。

图E－2Lb5E1003 识别图E－3所示绳结及用途。

图E－3答：根据图E－3可知：图(a)为双结，用于轻的荷载，系自紧式，容易解开，且结法简单；图(b)为死结，用于起吊荷重；图(c)为木匠结，用于较小的荷重，容易解开；图(d)为“8”字结，用于麻绳提升小荷重时；图(e)为双环绞缠结，用于麻绳垂直提升重量轻而体长的物体。

Lb5E1004请画出用一只单连开关控制一盏灯。

答：如图E－4所示。

图E－4Lb5E2005 画出耐张普通拉线示意图。

答：普通拉线示意图如图E－5所示。

图E－5Lb5E2006绘出电动机由隔离开关控制的电路图，并标出各元件符号。

答：图E－6 手动正转电动机控制电路Lb5E3007识别图E－7中的金具。

图E－7答：根据图E－7：(a)球头挂环；(b)碗头挂板；(c)直角挂板；(d)U形挂环。

Lb5E4008 根据解析式e=E m sin(ωt-30°)画出它的波形图。

答：如图E－8所示。

图E－8Lc5E2009 画出单相桥式整流电路图。

答：如图E－9所示。

图E－9Jd5E1010 试画出线路π型等值电路图。

答：如图E－10所示。

图E－10 线路π型等值电路图Jd5E2011试问图E－11(a)、(b)为何杆型。

图E－11答：根据图E－11所示，图(a)为高压配电线路直线耐张杆杆型；图(b)为高压配电线路分支杆杆型。

Je5E1012 请画出用滑盘法安装底盘的示意图。

答：如图E－12所示。

图E－12Je5E1013画出单相电能表的安装接线示意图。

答：如图E－13所示。

图E13 单相电能表安装接线示意图Je5E1014画出用等长法或称平行四边法进行观测弧垂的示意图。

职业技能鉴定农网配电营业工指导书试题库技师复习题农网配电营业工是电力行业特有工种在农村电力配电部门配电线路装表接电用电检查抄核收用电客户受理等岗位上工作必须要经过培训取得配电营业工资格证根据证书从事相应等级的工作农网配电营业工分初级中级高级技师高级技师五个等级全国有统一的标准统一的教册统一的试题库由国家授权的各省职业技能鉴定中心培训考核颁发证书《农网配电营业工指导书》试题库包罗万象充分考虑了通俗性方便性针对性和广泛性是农村配电营业工参加鉴定考试的主要学习资料也是供农村配电营业工平时工作的指导标准很多内容对电力行业的其它岗位工作也有重要的参考价值为了大家复习考试方便特将职能技能鉴定农网配电营业工指导书试题库的试题按初级中级高级技师四个等级编辑下列每题都有4个案其中只有1个正确答案将正确答案的序号字母填在括号内高级工技师共用题 273正序的顺序是AAUVW BVUW CUWV DWVU274埋入土壤中的接地线一般采用B材质A铜 B铁 C铝 D镁275水平接地体相互间的中性线和保护线是 AA3 B5 C7 D8276TNC系统中的中性的和保护线是 AA合用的 B部分合用部分分开 C分开的 D少部分分开277接地电阻测量仪是用于测量D的A小电阻 B中值电阻 C绝缘电阻 D接地电阻278用四极法测量土壤最阻率一般取极间距离a为Bm左右A30 B20 C50 D40279用四极法测量土壤电阻率电极埋深要小于极间距离a的B一般为400～600㎜A130 B120 C150 D140280用四极法测量土壤电阻率应取A次以上的测量数据的平均值作为测量值A3～4 B1～2 C5～6 D6～8281配电变压器低压侧中性点的工作接地电阻一般不应大于 BA4 B4 C7 D8282配电变压器容量不大于100kVA时接地电阻可不大于DΩA4 B5 C8 D10283非电能计量的电流互感器的工作接地电阻一般可不大于DΩA4 B5 C8 D10284用电设备保护接地装置接地电阻值一般不应大于BΩA3 B4 C7 D8285当用电设备由容量不超过100kVA的配电变压供电时接地电阻可不大于DΩA4 B5 C8 D10286中性点直接地的低压电力网中采用保护接零时应将零线重复接地重复接地电阻值不应大于DΩA4 B5 C8 D10287当变压器容量不大于100kVA且重复接地点不少于3处时允许接地电阻不大于CΩA40 B50 C30 D100288高压与低压设备共用接地装置接地电阻值不应大于AΩA4 B5 C8 D10289高压与低压设备共用接地装置当压器容量不大于100kVA时接地电阻不应大于DΩA4 B5 C8290高压设备独立的接地装置接地电阻值不应大于DΩA4 B5 C8 D10291对已运行的电缆中间接头的电阻与同长度同截面导线的电阻相比其比值不应大于 BA1 B12 C14 D15292制作好的电缆头应能经受电气设备交接验收试验标准规定的A耐压实验A直流 B交流 C过电压 D工频293电缆头制作安装应避免在雨天雾天大风天及温度在A以上的环境下进行工作A80 B85 C90 D95294异步电动机的B保护一般用于定子绕组的相间的短路保护A过时负荷 B短路 C缺相 D失压295100kVA以下变压器其一次侧熔丝可按额定电流的2～3倍选用考虑到熔丝的机械强度一般不小于 C A40 B30 C10 D20296100kVA以上的变压器高压侧熔丝额定电流按变压器额定电流的D倍选用A1～15 B2～25 C1～05 D15～2297互感器的二次绕组必须一端接地其目的是 BA防雷 B保护人身和设备安全 C连接牢固 D防盗298绝缘套管表面的空气发生主电叫 DA气体放电 B气体击穿 C瓷质击穿 D沿面放电299配电系统电流互感器二次侧额定电流一般都是BAA220 B5 C380 D100300对变压器绝缘影响最大的是 BA温度 B水分 C杂质 D纯度301电流互感器二次回路所接仪表或继电器线圈其阻抗必须 BA高 B低 C高或者低 D即有高也有低落302为变压器安装气体继电器时外壳上箭头方向应 AA指向油沈方向 B背向油枕方向 C朝上 D朝下303无励磁调压的配电变压器高压线圈上一般都带着有B个抽头A6 B3 C4 D5304造成配电压的配电压器低压侧熔丝熔断的原因可能是 BA变压器内部绝缘击穿了 B变压器过负荷 C高压引线短路 D低压侧开路305测量变压器铁心对地的绝缘电阻应先拆开 BA绕组间的引线 B铁心接地片 C外壳接地线 D穿心螺栓306配电变压器的大修双称为 AA吊心检修 B不吊心检修 C故障性检修 D临时检修307街道两修的变压器的安装形式大多选择 CA单杆台架式 B地台式 C双杆台架式 D落地式308为用电设备选择配电变压器时应根据用电设备的A来决定变压器容量的大小A视在功率 B有功功率 C最大负荷电流 D最高电压309无励磁调压的配电变压器的调压范围是 DA5 B- 5 C±10 D±5310测量变压器穿心螺栓的绝缘电阻应用C测定A万用表 B500V兆欧表 C1000V兆欧表 D双臂电桥311双杆台架式变压器台适于安装BkVA的配电变压器A≤30 B50～315 C≤315 D≥315312锉刀的粗细等级分为1号纹2号纹3号纹4号纹5号纹共五种其中3号纹用于BA粗锉刀 B细锉刀 C双细锉刀 D油光锉313在工程开工前及时向施工小组下达任务书进行A交底A安全和质量 B施工进度 C人员分工 D领导意图314电气工程在工程开工前要根据施工图纸制定D计划A检查 B验收 C停电 D材料315施工临时供电一般采用A供电A架空线路 B地埋线 C变电站 D室内线路316电缆施工前应用1kV摇表测量表缆的 BA绝缘电压 B绝缘电阻 C负荷电流 D工作频率317电气施工图的构成有C部分A四 B六 C 八 D九318电气施工图中的A最为重要是电气线路安装工程主要图纸A平面图和系统图 B图纸目录 C施工总平面图 D二次接线图319电动机在接线前必须核对接线方式并测试绝缘电阻D及以上电动机应安装电流表A10Kw B20kW C30kW D40kW320在高压设备上进行的检修工人必须填写 AA工作票 B操作票 C停电作业票 D带电作业票321电动机安装时在送电前必须用手试转送电后必须核对 CA电压 B频率 C转向 D转述322工程竣工后要及时组织 BA检查 B验收 C实验 D投运323质量管理工作中的PDCA循环中P是指AA计划 B执行 C检查 D总结324质量管理工作中的PDCA循环中C是指CA计划 B执行 C检查 D总结325直线杆偏离线路中心线大于Am应进行位移正杆A01 B015 C02 D03326直线杆倾斜度大于杆身长度的B应进行正杆A51000 B1510000 C201000 D251000327在终端杆上对导线弧垂进行调整时应在D导线反方向做好临时拉线 A横担上方 B横担下方 C横担中间 D横担两端328钢芯铝绞线断股损伤截面积不超过铝股总面积的A应缠绕处理A7 B10 C17329钢芯铝绞线断股损伤截面积不超过铝股总面积的C应缠绕处理 A7 B10 C17330架空绝缘导线的绝缘层伤深度在C及以下时应进行绝缘修补A01㎜ B03㎜ C05㎜ D08㎜331如果是直埋电缆中间头制作完后外面还要 DA缠黑胶布 B缠塑料带 C缠高压胶带 D浇沥青332电缆埋地敷设是埋入一条深度C左右宽度06m左右的沟内A04m B06m C08m D10m333电缆终端头在施工时要预留出B的长度为将来维修用A1m B2m C3m D4m334电缆穿过铁路公路城市待道厂区道路时应穿钢管保护保护管两端宜伸出路基两边各 BA1m B2m C3m D4m335电缆沟隧道内的支架间隔为 AA1m B2m C3m D4m336电缆进入建筑物和穿过建筑物墙板时都要加C保护A硬塑料管 BPVC管 C钢管 D铝管337电缆沟隧道内每隔D应设一个04m×04m×04m和积水坑A20m B30m C40m D50m338额定电压为380V的电动机在干燥过程中当绕组绝缘达到DMΩ以上时干燥便可结束A10 B8 C6 D5339清洗拆卸下的电动机轴承应使用 DA甲苯 B绝缘漆 C清水 D煤油340容量为CkW以下的电动机一般采用热继电器作为过载保护A10 B20 C30 D40341双层绕组主要用于容量为AkW以上的机A10 B20 C30 D40342容量在CkW及以上的电动机需装设失压零压和欠压低电压保护A10 B20 C30 D40343当电源电压降低到额定电压的D时电压机失压和欠压保护动作切断电路A10～20 B20～30 C30～40 D35～70344变压器台的倾斜度不应大于变压器台高的 CA4 B5 C1 D2345安装变压器时油枕一侧可销高一些坡度一般为 AA1～15 B2～25 C1～05 D15～2346变压器高低压侧均应装设熔断器CkVA以上变压器低压侧应装设隔离开关A220 B380 C100 D360347户外落地变压器台财围应安装固定围栏围栏高度不低于DmA14 B15 C16 D17348户外落地变压器外廓距围栏和建筑物的外墙净距离不应小于CmA04 B05 C08 D10349户外落地变压器外廓之间的距离不应小于BmA24 B15 C26 D19350户外落地变压器外廓之间的距离不应小于CmA04 B05 C03 D02351户外落地变压器外廓与建筑物外墙距离小于Bm时应考虑对建筑物的防火要求A4 B5 C1 D2352户外落地变压器油量在Ckg及以上时应设置能容纳全部油量的设施A400 B500 C1000 D2000353滚动法搬运设备时放置滚杠的数量有一定要求如滚杠较少则所需要的牵引力AA增大 B减小 C不变 D增减都可能354起重用的钢丝绳的安全系数为 BA45 B5～6 C8～10 D17355起重用的钢丝绳的静力试验荷重为工作荷重的A倍A2 B3 C15 D18356亚孤焊时要保持电孤 CA尽量大 B尽量小 C稳定 D抖动357交流电焊机的绝缘电阻低天AM时应进行干燥处理A05 B1 C2 D3358在选择钢丝绳的安全系数时应按B原则选用A安全 B安全经济 C与重物的质量相等 D经济359起吊钓钩在使用时一定要按规定使用不能 BA欠负荷 B超负荷 C超80负荷 D超70负荷技师适用题360电阻电感电容串联的交流电路中电路中的总电流与电路两端电压的关系是BA电流超前于电压 B总电压可能超前于总电流也可能滞后于总电流 C电压超前于电流 D电流与电压同相位361电阻电感电容串联的交流电路中电路中的总电流与电路两端电压的关系是BA电流超前于电压 B总电压可能超前于总电流也可能滞后于总电流 C电压超前于电流 D电流与电压同相位362电阻电感电容串联的交流电路中当电路中的总电流滞后于电路两端电压的时候AAX Xl-Xc＞0 BX Xl-Xc＜0 CX Xl Xc 0 DX Xl Xc363电阻电感电容串联的交流电路中当电路中的总电流滞后于电路两端电压的时候BAX Xl-Xc＞0 BX Xl-Xc＜0 CX Xl Xc 0 DX Xl Xc364用一个恒定电动势E和一个内阻R0串联组合来表示一个电源用这种方式表示的电源称为 AA电压源 B电流源 C电阻源 D电位源365用一个恒定电动势E和一个内阻R0串联组合来表示一个电源用这种方式表示的电源称为 CA电压源 B电流源 C电阻源 D电位源366用一个恒定电流Is和一个电导Go并联表示一个电源这种主式表示的电源称BA电压源 B电流源 C电阻源 D电位源367用一个恒定电流Is和一个电导Go并联表示一个电源这种主式表示的电源称DA电压源 B电流源 C电阻源 D电位源368在半导体中掺入微量的有用杂质制成掺杂半导体掺杂半导体有 BAW型 BN型有P型 CU型 DV型369N型半导体自由电子数远多于空穴数这些自由电子是多数载流子而空穴是少数载流子导电能力主要靠自由电子称为电子型半导体简称 D AW型半导体 BU型半导体 CP型半导体 DN型半导体370P型型半导体自由电子数远多于空穴数这些自由电子是多数载流子而空穴是少数载流子导电能力主要靠自由电子称为电子型半导体简称 D AW型半导体 BU型半导体CP型半导体 DN型半导体371将P型半导体和N型半导体经过特殊工艺加工后会有机地结合在一起就在交界处形成了有电荷的薄层这个带电荷的薄层称为 AAPN节 BN型节 CP型节 DV型节372在PN节之间加C多数载流子的扩散增强有电流通过PN节就形成了PN 世导电A直流电压 B交流电压 C正向电压 D反向电压373在PN节之间加D多数截流子扩散被仰制反向电流几乎为零就形成了PN 节截止A直流电压 B交流电压 C正向电压 D反向电压374三极管内部由三层半导体材料组成分别称为发射区基区和集电区结合处形成两个PN结分别称为发射结和 CA集中结 B集成结 C集电结 D集合结375三极管共发射极接法电路集电极电流的变化量△Io的比值称为三极管共发射极接法 BA电流系数 B电流放大系数 C电流常数 D电压系数376当三极管集电板与反射极之间的电压Uce为一定值时基极与发射极间的电压Ube与基极电流Ib之间的关系称为三极管的 AA输入特性 B输出特性 C放大特性 D机械特性377当三极管基极电流为某一定值时集电极电压Uce与集电极电流Ic之间的关系曲线称为三极管的 BA输入特性 B输出特性 C放大特性 D机械特性378表示金属材料的坚硬程度叫金属的 AA硬度 B强度 C力度 D温度379公制普通螺统纹的牙型角为 BA55 B60 C65 D70380对反映短路故障的继电保护装置的四个基本要求是 AA选择性快速性灵活性和可靠性 B选择性快速性灵活性和正确性 C选择性快速性灵活性和准确性 D选择性快速性灵活性和及时性381继电器是组成继电保护装置的基本元件当输簇量超过或低于一定值时它就动作并通过C发出信号或动作于跳闸A测量元件 B比较元件 C执行元件 D启动元件第二部分判断题高级工技师共用题330电压三角形阻抗三角形功率三角形都是相量三角形×331带中性线的三相交流电路构成的供电系统称为三相三线制×332低压配电网TNS系统是指电源中性点直接妆地系统内的中性线与保护线是合用的×333接地有正常接地和故障接地之分正常接地是设备正常运行时的接地×334电气的地就是指地球没有别的意思×335距接地点越近流入地下的接地电流通过此处产生的电压降就越大电位就越高√336距接地点越远流入地下的接地电流通过此处产生的电压降就越小电位就越低√337在离接地点20m以外的地方电位趋近于零称为电气的地√338对地电压即电气所装置的接地部分与零电位点地之间的电位差√339接地装置是接地体与接地线的统称√340接地体是指埋入地下直接与土壤接触是一定流散电阻的金属导体√341连接接地体与电气设备的接地部分的金属导线称为接地线PE线√342因接地装置本身电阻较大一般不可忽略不计×343接地电阻主要是指流散电阻它等于接地装置对地电压与接地电流之比√344接地电阻主要是指流散电阻它等于接地装置接地电流与对地电压之比×345保护接零就是没有接地×346规范规定电阻第年测量两次发现数值过大就要采取降阻措施×347精电200N为普通型防腐降阻剂适用于大多数接地工程√348精电200G为保证型防腐降阻剂适用于特别理要的接地于程√349精电200SB型防腐降阻剂特别抗盐型适用于严重的盐碱地条件下的接地工程√350精电200D为特别抗干旱型防腐降阻剂适用于严重干旱地区√351精电200M为特别防水型防腐降阻剂适用于特别潮湿的场合√352精电200K为物理型防腐降阻剂适用于对金属腐蚀严重的地区√353与电缆本体比较电缆头是薄弱环节√354新装的电缆头的电阻与同长度同截面导线的电阻相比其比值应大于1×355热缩电缆头是用PVC塑料材料制成×356热缩电缆头的适应性广可以用于室内外可用于各种电缆可用于各种环境条件及狭小的空间√357冷缩式电缆头套管用辐射交联热收缩材料制成×358安装变压器要与建筑物保持足够距离建筑物屋檐雨水不得落到变压器上√359变压器室设置能容纳全部油量的贮油池或排油设施√360变压器室空间较大时可以不设置通风窗×361变压器低压侧熔丝的额定电流按变压器额定电流选择√362杆上变压器台应满足在高压线路不停电的情况下检修更换变压器时有足够的安全距离√363在变压器的联结组标号联结组别不相同时才可以进行并联运行×36410kV电力变压器气体继电器重瓦斯动作时会立即作用于跳闸√365由于铁芯需要接地因此铁心垫脚绝缘损坏对变压器运行无影响×366高压跌落式熔断器是变压器的一种过电压保护装置×367一般电动机产生轻微的振动是正常的是可以避免的×368电动机转动时转子与定子内圆相碰摩擦称为电动机扫膛√369定子绕组是交流电动机的核心部分也是最容易产生故障的部分√370异步电动机短路保护一般用于定子绕组的相间短路保护√371电压一定异步电动机正常运行电流的大小直接反映负载情况√372额定功率相同的三相异步电动机转速低的转矩大转速高的转矩小√373小容量的电动机一般用熔断器作过载保护装置×374熔断器的额定电流应小于熔断体的额定电流×375异步电动机的电压降低若负载不变将造成电动机的转速降低√376位移正杆可在线路带电情况下进行×377小面歪的正杆工作必须停电作业将导线和绝缘子之间的绑线拆掉后进行√378电杆在线路的垂直方向发生的倾斜若使用牵引工具正杆时采取可靠安全措施也可在线路不停电的情况下进行√379转角杆向外角倾斜终端杆向拉线侧倾斜151000时均应进行正杆×380由于杆塔倾斜而需要调整拉线必须先调整或更换拉线然后再正杆×381在终端杆上对导线孤垂进行调整时应在横担两端导线侧做好临时拉线防止横担因受力不均而偏转× 382铝绞线和铜绞线的断股损伤截面积超过总面积的17应切断重接√383绝缘层损伤深度在05㎜及以下时可用绝缘自粘带缠线修补√384辐射交联收缩管护套安装的加热工具可使用丙烷喷枪火焰呈蓝色火焰×385予扩张冷缩绝缘套管的安装其端口不用热熔胶护封√386电缆头制作式电缆终端头时安装人员在安装时不准抽烟√387气温低于-10℃时要将电缆预先加热后方可进行制作电缆头×388制作冷缩式电缆终端头时将三叉分支手套套到电缆根部抽掉衬圈先收缩分支再收缩颈部×389如果是直埋电缆中间头制作完后外面还要浇一层沥青√390电缆埋地敷设在电缆下面应铺混凝土板或粘土砖×391直坦电缆要用铠装电缆√392电缆排管敷设方法可以用多根硬塑料管排成一定形式√393电缆排管敷设排管对电缆入孔井方向有不小于1的坡度√394直埋电缆进入建筑的时由于室内外湿差较大电缆应采取防水防燃的封闭措施√395电动机外壳漏电一般可用验电笔检查√396安装电动机的轴承时应将有型号的一面朝内以方便维修和更换×397对于一台电动机其熔体的额定电流可等于2倍电动机额定电流√398对于一台重负载电动机其熔体的额定电流可等于15倍电动机额电流×399对于一台轻负载电动机其熔体的额定电流可等于25倍电动机额电流×400过负荷保护是将热继电器的三相主触头串入电动机接线主回路中将热继电器的动开触点常开触点串入到电动机起动控制回路中×401变压器油箱密封处渗漏可能是由于螺丝松紧不均匀或螺丝太松√402变压器的铁心必须只能有一点接地√403测量变压器绕组绝缘电阻时若电阻值接近于0说明存在接地或短路√404变台上的配电变压器其低压引出线可采用绝缘引线也可采用裸引线×405变压器套管不仅作为引线对地绝缘而且还起着固定引线的作用√406变压器检修时对绕组进行重绕或局部更换绝缘后需要对器身进行干燥处理√407测量变压器各相绕组的直流电阻时若某相阻值与其他两相相差过大则说明该绕组存在故障√408变压器安装后其处壳必须可靠接地√409如果施工临时电源是低压三相四线供电可以采用三芯电缆另加一根导线当零线供电×410动力设备必须一机一闸不得一闸多用√411电气安装工程与土建的配合在不同施工阶段的要求是相同的×412安装电动机时在送电前必须用手试转送电后必须核对转向√413在电气施工前就是把工程中可能出现的习惯性违章行为明确提醒出来√414动力设备外壳要有接地或接零保护√415因果图是分析产生质量问题的一种分析图√技师适用题416半导体自由电子数远多于空穴数称为电子型半导体简称N型半导体√417P型半导体空穴数远多于自由电子数√418在PN节之间加正向电压多数载流子扩散增强有电流通过PN节就形成了PN节导电√419在PN节之间加反向电压多数载流子扩散被抑制反向电流几乎为零就形成了PN节导电√420无功功率就是不作功的功率所以不起任何作用×421在多种元件串联组成的正弦交流电中电阻元件上的电压与电流同相说明总电路电压与电流的相位也同相×422在LC震荡电路中电容器极板上的电荷达到最大值时电路中的磁场能全部转变成电场能在PN节之间加正向电压多数载流子扩散增强有电流通过PN节就形成了PN节导电√423绝缘材料又称电介质它与导电材料相反在施加直流电压下除有极微小泄露的电流通过外实际上不导电在PN节之间加正向电压多数载流子扩散增强有电流通过PN节就形成了PN节导电√42410kV电力变压器过负荷保护动作后发出警报信号不作用于跳闸在PN节之间加正向电压多数载流子扩散增强有电流通过PN节就形成了PN节导电√42510kV电力变压器气体继电器保护动作时重瓦斯动作会作用于跳闸10kV 电力变压器过负荷保护动作后 426PDCA循环是组织质量改进工作的基本方法√427利用散布图和排列图法可以找出影响质量问题的原因√第三部分简答题高级工技师共用题324．简述用支路电流法解题的思路答用支路电流法解题的思路是以各支路部电流为未适量根据基尔霍夫定律列出所需的回路电压方程和节点电流方程然后求得各支路电流325．简述用回路电流法解题的思路答是以网孔回路的回路电流为未知数按基尔霍夫电压定委列出回路电压方程并联立求解出回路电流然后根据回路电流与各支路电流关系求出支路电流326．简述用节点电位法解题的思路答用节点电位法解题的思路是以电路的一组独立节点的节点电位为未知数按基尔霍夫电流定律列方程并联立求解出节点电位然后根据欧姆定律求出各支路电流327．解释不对称三相电概念答三相交流电的物理量电势电压电流大小不等或相位互差不是1200电角度称三相电路不对称不对称的原因可能是因为三相电源的电势不对称三相负载不对称复数阻抗不同或端线复数阻抗不同328．解释正序负序和零序概念答1 三相正弦量中A相比B相超前1200C相比A相超前1200即相序为ABC这样的序叫正序2 三相正弦量中A相比滞后1200 即超前2400 B相比A超前1200即相序为ABC这样的相序叫负序3 三相正弦量中A相比B相超前00B相比C相超前00C相比A相超前00即三者同相这样的相序叫做零序329．什么叫二端网络什么叫含源网络什么叫无源网络答较复杂的电路称为网络只有两个输出端的网络叫二端网络含有电源的网络叫含源网络不含电源叫无源网络330．叙述用戴维定理求某一路电流的一般步骤答用戴维定理求某一支路电流的一般步骤是1 将原电路划分为待求支路与有源二端网络两部分2 断开待求支路求出有源二端网络开路电压3 将网络内电动势全部短接内阻保留求出无源二端网络的等效电阻4 画出待效电路接入待求支路由欧姆定律求出该支路电流．331什么叫电压源什么叫理想电压源答用一个恒定电动势E和一个内阻R0串联表示一个电源用这种方式表示的电源称为电压源R0 0时我们称之为理想电压源332．什么叫电流源什么叫理想电流源答用一个恒定电流IS和一个电导GO并联表示一个电源这种方式表示的电源称电流源若GO 0则称为理想电流源333．电压源与电流源之间怎样进行变换答1 已知电压源的电动势E和内阻RO若要变换成等效电流源则电流源的电。

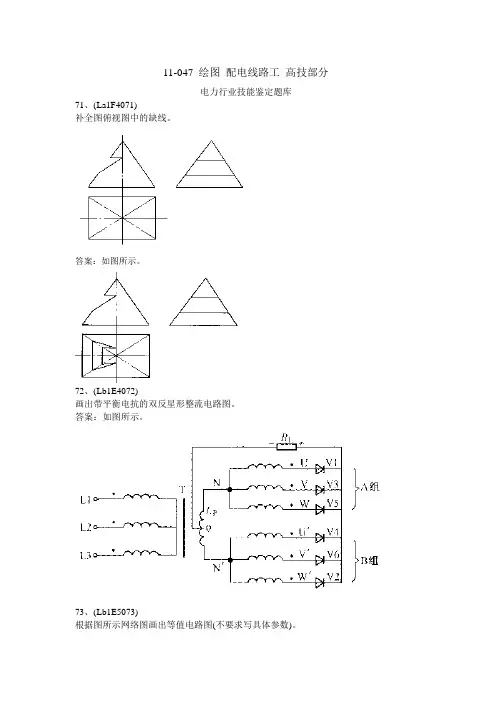

11-047_绘图_配电线路工_高技部分电力行业技能鉴定题库71、(La1F4071)补全图俯视图中的缺线。

答案：如图所示。

72、(Lb1E4072)画出带平衡电抗的双反星形整流电路图。

答案：如图所示。

73、(Lb1E5073)根据图所示网络图画出等值电路图(不要求写具体参数)。

答案：如图所示。

74、(Jc1E4074)画出采用交流伏安法测量导线接头电阻比的试验原理接线图。

答案：如图所示。

75、(Jd1E4075)说明图绘制了哪些内容。

答案：根据图所示可知，导线安装曲线图通常绘制了张力和弧垂两种曲线，其横坐标为代表档距单位为m，左边的纵坐标为张力单位kN，右边纵坐标为弧垂单位为m。

图中每一条曲线对应一种安装气象条件。

76、(Je1E3076)根据图现场布置图，请你识别它是采用什么吊装法，并说出标号所指的内容。

答案：根据图所示可知，该图为铁塔整立的现场布置图。

标号所指的内容是：1-抱杆；2，10-导向滑车；3-固定钢丝绳；4-起吊滑车；5-总牵引绳；6-制动系统；7-动滑车；8-牵引复滑车组；9-定滑车；11-动力系统；12-牵引地锚；13-侧面临时拉线；14-支垫；15-后侧拉线；16-后侧控制绞磨。

．77、(Je1E4077)试画出变压器带信号指示的电流速断保护原理接线图。

答案：如图所示。

78、(Je1FA078)试画出反时限过流保护的原理展开图。

答案：79、(Je1E5079)已知图所示，某一耐张段有6档距，每个档距的长度示意图中已标出，现将对这个耐张段进行放线，现有线轴，钢芯铝绞线6卷各卷长度为：1250、1255、1300、1200、1300、1253m，钢绞线6卷各卷长度为：678、650、650、660、650、650m。

请你画出线轴布置图。

(请在表(a)线轴布置图中画展放线轴的位置)答案：如表所示。

80、(Jf1E4080)根据视图说明图为何物，说出标号名称。

答案：根据图所示可知，此物为CY-25导线压线机，1-后座；2-后压钢模；3-前压钢模；4-倒环；5-活寨杆；6-放油螺杆；7-机身；8-操纵杆；9-底板。

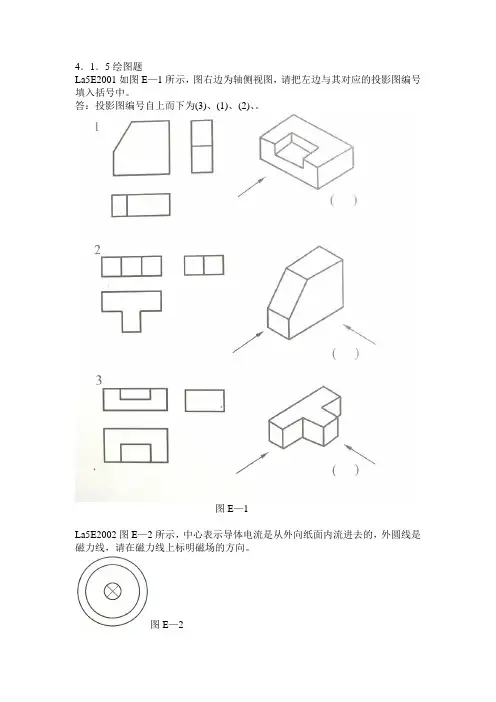

4．1．5绘图题La5E2001如图E—1所示，图右边为轴侧视图，请把左边与其对应的投影图编号填入括号中。

答：投影图编号自上而下为(3)、(1)、(2)、。

图E—1La5E2002图E—2所示，中心表示导体电流是从外向纸面内流进去的，外圆线是磁力线，请在磁力线上标明磁场的方向。

图E—2答：磁力线上标明的磁场方向为顺时针方向。

La5E2003图E—3所示，导体的电流是从纸面里流出，请判断载流导体的受力方向。

图E—3答：载流导体的受力方向为向右。

La5E2004图E—4所示，导体向右以速度v运动，请判断导体中电流的流向。

图E—4答：导体中电流的流向为由外流向纸面里。

Lb43E3005根据图E—5(a)给出的轴侧视图，在右侧对应画出全剖视图。

图E—5(a) 图E—5(b)答：全剖视图如图E—5(b)所示。

Lb43E4006根据图E—6给出的轴侧视图，判断右侧对应的半剖视图(A、B)哪—个是正确的，哪—个是错误的，错在什么地方?图E—6答：图E—6(a)中B是正确的，A是错的，错在应以中心线为界，不应画为实线。

图E—6(b)中A是正确的，图B是错的，漏线。

Je5E2007画出两只双控开关控制—盏灯的电路原理图。

答：电路原理图如图E—7所示。

图E—7Je5E3008画出两只双控开关和—只多控开关控制—盏灯的电路原理图。

答：电路原理图如图E—8所示。

图E—8JeSE3009画出荧光灯控制接线电路图。

答：荧光灯控制接线电路图如图E—9所示。

图E—9Je5E3010画出单相电能表直接接入式的接线图。

答：直接接入式接线图如图E—10所示。

图E—10Je5E3011画出单相电能表经电流互感器接人的接线图(电压、电流共用式)。

答：电压、电流共用式接线图如图E—1l所示。

图E—11Je5E3012画出单相电能表经电流互感器接人的接线图(电压、电流分开式)。

答：电压、电流分开式接线图如图E—12所示。

图E—12Je54E3013画出用两块单相电能表计量380V单相电焊机消耗电量的接线图。

农网配电营业工专业理论考试试题库与答案1、1～10KV架空配电线路定期巡视市区一般每月一次，郊区及农村（）。

A、两个月至少一次B、每半年至少一次C、每季度至少一次D、每月至少一次答案：C2、工作中如有特殊情况，工作许可人需要变更检修设备的运行接线方式时，应事先取得（）的同意。

A、值长B、工作负责人C、班长D、车间主任答案：B3、生产经营单位的主要负责人有责任组织制定本单位安全生产（）和操作规程。

A、法律条文B、行政法规C、行业标准D、规章制度答案：D4、高速公路限速标志标明的最高时速不得超过（）。

A、120公里B、150公里C、100公里D、130公里答案：A5、水平拉线跨越道路时，对路面中心的垂直距离不应小于( )米。

A、4.5B、5.5C、6D、6.5答案：C6、普阀型避雷器的额定电压是指( )。

A、所装位置的系统电压B、所装位置的额定相电压C、所装位置的额定线电压D、灭弧电压答案：C7、固定式人字抱杆适用于起吊( )m及以下的拨稍杆。

A、10B、12C、15D、18答案：D8、机械式电能表常数的正确单位是（）。

A、R/kWhB、r/kWhC、度/kWhD、度/小时答案：B9、一个实际电源的端电压随着负载电流的减小将（）。

A、不变B、升高C、稍微降低D、降低答案：B10、汽车吊、斗臂车应在水平地面上工作，其允许倾斜度不得大于（），支架应支持在坚实的地面上，否则应采取加固措施A、1°B、2°C、3°D、4°答案：C11、TT系统的中性线和TN-C系统的保护中心线，其截面应按允许载流量和保护装置的要求选定；单相供电的中性线截面应（）。

A、为相线截面的1/2B、与相线相同C、比相线稍细D、比相线粗答案：B12、出线回路过流保护熔断器熔体的额定电流，不应（）总过流保护熔断器的额定电流。

A、大于B、等于C、小于答案：A13、双臂电桥适用于测量（）的电阻值。

A、1Ω以下B、1Ω以上C、1Ω-106ΩD、任意答案：A14、任何单位或者个人对（）或者安全生产违法行为，均有权向负有安全生产监督管理职责的部门报告或者举报。

农网配电营业工模考试题（含答案）一、单选题（共51题，每题1分，共51分）1.配电变压器的防雷装置位置应尽量靠近()。

A、跌落式熔器B、台架C、变压器D、水泥杆正确答案：C2.起重时，在起重机械的滚筒上至少应绕有()圈钢丝绳。

A、5B、1C、3D、7正确答案：A3.工作票签发人在审核工作票时，应按照接线图，对应采取的()进行认真细致的审核，满足要求后方可签发工作票。

A、管理措施B、安全措施C、技术措施D、组织措施正确答案：B4.变压器三相负载不平衡时，应监视()的电流。

A、最大一相B、最小一相C、中间一相D、任意一相正确答案：A5.公司安全生产监督工作的归口管理部门是()。

A、市场部B、检察院C、安全监察部D、司法机关正确答案：C6.挖掘杆坑时其深度应要满足设计要求，允许误差不得超过()。

A、±30mmB、±50mmC、＋100mm～－50mmD、＋120mm正确答案：C7.《中国南方电网城市配电技术导则》(Q/CSG10012-2005)规定C类供电区低压配电线路供电半径应控制在()m范围内。

A、200B、300C、400D、500正确答案：C8.按《广东电网公司作业标准管理规定》，现场作业完成后，将作业执行后的作业表单交班组归档保存，至少保存()个月，试验类应长期保存。

A、3B、6C、1D、12正确答案：B9.开启式负荷隔离开关的电源进线应接在()上。

A、右侧接线柱B、静触座C、左侧接线柱D、动触头正确答案：B10.使用溶剂擦拭绝缘材料(遮蔽罩、绝缘杆、斗臂车绝缘臂等)表面的脏污后，()。

A、可直接投入使用B、在空气中暴露15min后使用C、在空气中暴露24h后使用D、预防性试验合格后投入使用正确答案：D11.在工作中遇雷、雨、大风或其他任何情况威胁到工作人员的安全时，工作负责人或监护人可根据情况，临时()工作。

A、撤销B、改变C、安排D、停止正确答案：D12.按《广东电网公司设备缺陷管理规定》，对因物资供应造成的缺陷消缺延时，其延时申请的会签是()的职责。
