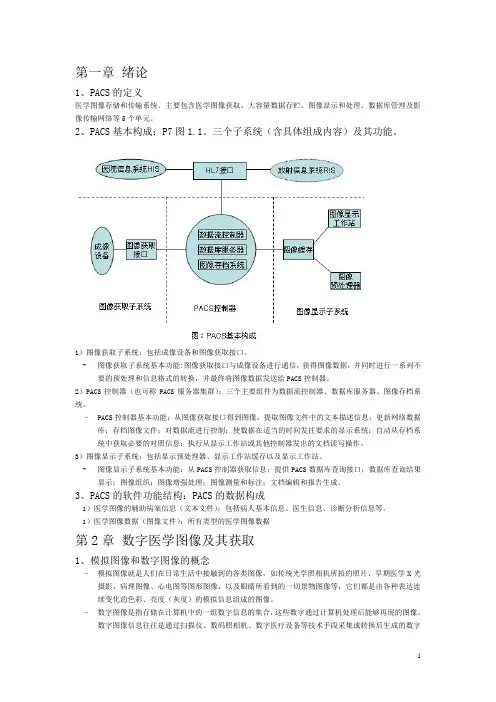

第一章绪论1、PACS的定义医学图像存储和传输系统。
主要包含医学图像获取、大容量数据存贮、图像显示和处理、数据库管理及影像传输网络等5个单元。
2、PACS基本构成：P7图1.1。
三个子系统（含具体组成内容）及其功能。
1）图像获取子系统：包括成像设备和图像获取接口。
- 图像获取子系统基本功能:图像获取接口与成像设备进行通信，获得图像数据，并同时进行一系列不要的预处理和信息格式的转换，并最终将图像数据发送给PACS控制器。
2）PACS控制器（也可称PACS服务器集群）：三个主要组件为数据流控制器、数据库服务器、图像存档系统。
–PACS控制器基本功能：从图像获取接口得到图像，提取图像文件中的文本描述信息；更新网络数据库；存档图像文件；对数据流进行控制；使数据在适当的时间发往要求的显示系统；自动从存档系统中获取必要的对照信息；执行从显示工作站或其他控制器发出的文档读写操作。
3）图像显示子系统：包括显示预处理器、显示工作站缓存以及显示工作站。
- 图像显示子系统基本功能：从PACS控制器获取信息；提供PACS数据库查询接口；数据库查询结果显示；图像组织；图像增强处理；图像测量和标注；文档编辑和报告生成。
3、PACS的软件功能结构：PACS的数据构成1）医学图像的辅助病案信息（文本文件）：包括病人基本信息、医生信息、诊断分析信息等。
1）医学图像数据（图像文件）：所有类型的医学图像数据第2章数字医学图像及其获取1、模拟图像和数字图像的概念–模拟图像就是人们在日常生活中接触到的各类图像，如传统光学照相机所拍的照片、早期医学X光摄影、病理图像、心电图等图形图像，以及眼睛所看到的一切景物图像等，它们都是由各种表达连续变化的色彩、亮度（灰度）的模拟信息组成的图像。
–数字图像是指存储在计算机中的一组数字信息的集合，这些数字通过计算机处理后能够再现的图像。
数字图像信息往往是通过扫描仪、数码照相机、数字医疗设备等技术手段采集或转换后生成的数字图像信息，这些数字图像信息是由离散的像素点矩阵组成的二维数组表示的计算机信息的集合。
医学影像图像处理（课程）教学大纲「供成人医学影像学专升本（业余）专业使用」前言本课程教学大纲是按照成人高等教育医学影像学专升本（业余）专业培养方案编写。
本大纲供成人高等教育医学影像学专升本（业余）专业医学影像图像处理课程教学用,是对教学提出的基本要求。
其内容可通过讲课、实验或其他方式进行教学,讲授时不一定按此顺序，可根据情况作些调整。
本大纲既供教师备课使用,也供学生预习复习使用,以明确学习的基本要求及重点内容。
本课程教学目的是通过本课程的学习让学生掌握医学影像图像的开窗显示、线性灰度变换、空间变换、运算、滤波、锐化、分割、计算机辅助诊断、分子影像学、虚拟人体计划、二维和三维重建的基本原理。
熟悉各种医学影像图像处理软件的操作。
对医学影像图像处理的定义、研究内容、应用、研究现状、发展趋势、学习医学影像图像处理的意义有一个总体了解。
一、学时分配表：二、教学内容：第一章绪论第一节医学影像图像处理概论掌握：医学影像图像处理的研究内容和应用。
熟悉：医学影像图像的数据获取。
了解：医学影像图像处理的研究现状和发展趋势。
第二章医学影像图像的数据存放格式第一节DICOM标准的制定和应用掌握：DICOM标准的应用。
熟悉：DICOM标准制定的原因。
了解：DICOM标准发展的历史。
第二节DICOM标准的总体框架和主要内容掌握：DICOM标准的主要内容。
熟悉：DICOM标准的总体框架。
了解：DICOM标准的发展趋势。
第三节医学影像图像文件的存放格式掌握：DICOM文件格式和位图格式。
熟悉：JPEG格式。
了解：GI F、TIFF和PNG格式。
第三章医学影像图像的增强第一节医学影像图像的灰度变换掌握：医学影像图像处理的线性和非线性灰度变换。
熟悉：医学影像图像的开窗显示。
了解：医学影像图像灰度变换的应用。
第二节医学影像图像的灰度直方图掌握：医学影像图像灰度直方图均衡。
熟悉：医学影像图像灰度直方图的获得。
了解：医学影像图像灰度直方图的应用。
《医学图像处理》复习纲要第1章引论1．数字图像处理（DIP）的基本定义和本课程所界定的大致范围数字图像、图像处理、图像分析/理解、计算机视觉2．数字图像处理发展的基本历程和应用领域重点：在医学图像处理中(CAT、CT、PET、MRI、体内三维再现技术等)的发展应用3．从成像来源的角度了解DIP的划分、比较各自特点及应用场合电磁波谱成像、显微镜成像(TEM、SEM)、声波/超声波成像、计算机合成图像4．DIP的基本流程步骤第2章DIP基础1．视觉基本要素杆状体(Rods)和锥状体(Cones)、盲点、主观亮度、亮度适应性、亮度辨别力(Weber ratio)；几种视觉现象（说明感觉亮度不是光强的简单函数）：Mach效应、同时对照度、光幻觉；描述彩色光的三个基本量：辐射度(radiance)、光通量/流明数(luminance)和亮度(brightness)2．图像感知和获取、采样和量化三种基本的图像采集形式（单个、线和阵列）、图像的照射和放射分量模型、数字图像的空间坐标表示、图像存储尺寸的计算、图像的空间和灰度分辨率、checkerboard现象和伪轮廓现象、等性能曲线及解释、混叠/莫尔（波纹）效应及解释3．象素间的基本关系测度近邻(neighbors)（4、对角、8）、邻域; 邻接(adjacency)（4、8、混合）与连接(connectivity)；区域、边界和边缘(沿)；路径、路径长度、连接分量/集、闭路径；距离测度：距离定义、城市街区距离、Euclidean距离、棋盘(chessboard)距离、Dm距离；第3章空域图像增强技术1．灰度变换及基本函数基本概念：负变换、对数变换、幂律变换（Gamma校正）、分段线性变换、灰度切割、位平面切割；要求：理解这些变换的基本含义及对图像作用后会产生什么样的效果、并会灵活运用这些变换于不同的图像增强场合2．直方图处理灰度直方图的定义、基本含义、与图像外观的关系、及其作用；直方图均衡化（线性化）：基本思想与原理、特点与作用、算法基本步骤、应用场合直方图匹配（规定）：基本原理、特点与作用、变换函数、实现流程；会灵活运用（如怎么去设计规定的直方图）怎么运用直方图的统计特征于图像增强：均值、方差及主要含义、全局运用与局部运用3．增强中的算术与逻辑操作与、或、非：特点、作用、怎么运用图像加/平均、减、乘操作的主要原理、特点、作用效果、应用场合；4．空间滤波线性滤波与非线性滤波、填充问题（基于邻域的操作）线性滤波：基本概念、滤波器/模板/掩码、线性卷积与相关线性平滑滤波（盒滤波器、加权平均滤波）、排序统计滤波（中位、中值、最大、最小及其它自定义的百分位）：基本原理、特点、优缺点与应用场合空间锐化滤波器：数学原理与基础、作用一阶导数/梯度算子（Roberts, Sobel, Prewitt）、二阶导数/Laplacian算子：各自主要特征、优缺点、主要作用、怎么运用本章应用实例：联合增强第4章频域增强技术1．基础：二维离散傅立叶变换2．基本概念：图像频谱及物理意义（很重要）、频域和空域分辨率、填充与周期展开；3．频域滤波的基本流程框架4．基本的滤波器类型（高、低通）：理想、Butterworth、Gaussian；基本原理、主要属性、主要用途；要求掌握一定的推导技巧和能灵活运用5．空域与频域滤波器间的转换－卷积定理；频域和空域增强技术间的比较6．同态滤波：概念、原理、算法基本流程、主要用途第5章图像恢复1．基本概念，与图像增强技术的区别和联系；图像退化及恢复过程模型2．噪声：来源、空/频域的属性（从与图像的关系角度）；重要的噪声概率模型：高斯、Reyleigh、指数、均匀、脉冲（椒盐）；对表达公式要熟悉、对基本特征要掌握；能根据图像的统计特征（如直方图分布）对噪声参数进行估计；3．只有噪声情况下的恢复技术－空间滤波：1）线性：均值滤波（算术、几何、谐波、逆谐波；2）排序统计：中值、最大/小、中点、alpha修剪；3）自适应均值滤波（基本思想与流程）。
DICOM 医学序列图像数据读取及回放赖瑞增,林 强(福州大学 福建福州 350002)摘 要:结合实际工程中读取DICOM 医学序列图像的要点难点,较详细介绍了DICOM 数据元素的基本定义,着重阐述了读取数据中一些需注意的细节。
针对DICO M 文件格式的十六进制字符存储方式,采用C ++语言的有关文件函数进行读取,具体说明了实现的算法流程。
针对序列图像的回放显示存在帧之间时间间隔的精确定时这一技术难点,本文着重对其进行了分析阐述。
关键词:DICO M ;标签;数据;序列;回放中图分类号:T P391 41 文献标识码:B 文章编号:1004373X (2007)0516003Implementation of Read in Medical Sequential Image of DIC OML A I Ruizeng ,L IN Q iang(Fuzhou U niversity ,Fuzho u,350002,Chi na)Abstract :T his art icle includes the essentia l of the r ead in medical sequential imag e of DI CO M ,also intro duces the funda mental definition of the data elements of D ICO M particularly.Discusses t he details in r ead data emphat ically.T he code of DI CO M file is in the fo rm o f HEX,which w e use the file functio n of C ++languag e to read.M eanwhile,illustr at es the flo w cha rt of algo rit hm in implementat ion.W e also ex plain t he difficulty that the timing o f the int er val betw een f rames in the repla y o f the sequential imag e accurately.Keywords :DICOM ;label;dat a;sequential;replay收稿日期:20060726基金项目:卫生部科学研究基金 福建省卫生教育联合攻关计划资助项目(WKJ 2005 2 010)DICO M (digital image and communication on medi cine)文件为医学影像的专用传输和存储格式,后缀为.dcm,在CT ,M R,医院PA CS 系统中应用广泛。

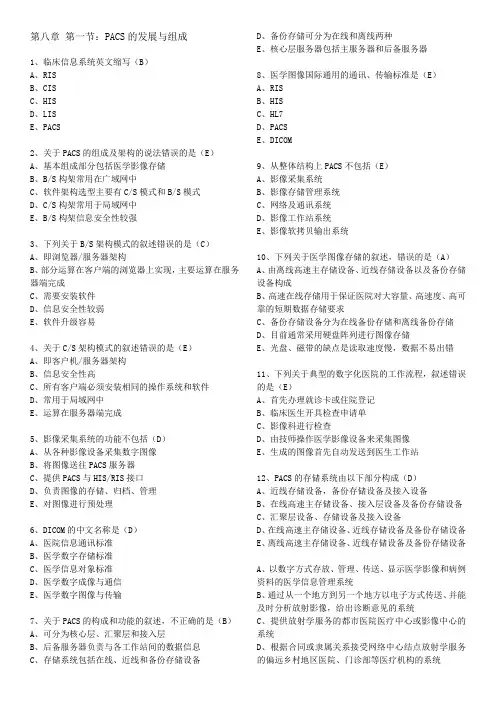

第八章第一节：PACS的发展与组成1、临床信息系统英文缩写（B）A、RISB、CISC、HISD、LISE、PACS2、关于PACS的组成及架构的说法错误的是（E）A、基本组成部分包括医学影像存储B、B/S构架常用在广域网中C、软件架构选型主要有C/S模式和B/S模式D、C/S构架常用于局域网中E、B/S构架信息安全性较强3、下列关于B/S架构模式的叙述错误的是（C）A、即浏览器/服务器架构B、部分运算在客户端的浏览器上实现，主要运算在服务器端完成C、需要安装软件D、信息安全性较弱E、软件升级容易4、关于C/S架构模式的叙述错误的是（E）A、即客户机/服务器架构B、信息安全性高C、所有客户端必须安装相同的操作系统和软件D、常用于局域网中E、运算在服务器端完成5、影像采集系统的功能不包括（D）A、从各种影像设备采集数字图像B、将图像送往PACS服务器C、提供PACS与HIS/RIS接口D、负责图像的存储、归档、管理E、对图像进行预处理6、DICOM的中文名称是（D）A、医院信息通讯标准B、医学数字存储标准C、医学信息对象标准D、医学数字成像与通信E、医学数字图像与传输7、关于PACS的构成和功能的叙述，不正确的是（B）A、可分为核心层、汇聚层和接入层B、后备服务器负责与各工作站间的数据信息C、存储系统包括在线、近线和备份存储设备D、备份存储可分为在线和离线两种E、核心层服务器包括主服务器和后备服务器8、医学图像国际通用的通讯、传输标准是（E）A、RISB、HISC、HL7D、PACSE、DICOM9、从整体结构上PACS不包括（E）A、影像采集系统B、影像存储管理系统C、网络及通讯系统D、影像工作站系统E、影像软拷贝输出系统10、下列关于医学图像存储的叙述，错误的是（A）A、由离线高速主存储设备、近线存储设备以及备份存储设备构成B、高速在线存储用于保证医院对大容量、高速度、高可靠的短期数据存储要求C、备份存储设备分为在线备份存储和离线备份存储D、目前通常采用硬盘阵列进行图像存储E、光盘、磁带的缺点是读取速度慢，数据不易出错11、下列关于典型的数字化医院的工作流程，叙述错误的是（E）A、首先办理就诊卡或住院登记B、临床医生开具检查申请单C、影像科进行检查D、由技师操作医学影像设备来采集图像E、生成的图像首先自动发送到医生工作站12、PACS的存储系统由以下部分构成（D）A、近线存储设备，备份存储设备及接入设备B、在线高速主存储设备、接入层设备及备份存储设备C、汇聚层设备、存储设备及接入设备D、在线高速主存储设备、近线存储设备及备份存储设备E、离线高速主存储设备、近线存储设备及备份存储设备A、以数字方式存放、管理、传送、显示医学影像和病例资料的医学信息管理系统B、通过从一个地方到另一个地方以电子方式传送、并能及时分析放射影像，给出诊断意见的系统C、提供放射学服务的都市医院医疗中心或影像中心的系统D、根据合同或隶属关系接受网络中心结点放射学服务的偏远乡村地区医院、门诊部等医疗机构的系统E、由在线高速主存储设备、近线存储设备以及备份存储设备构成的系统13、第1问 PACS是指（A）第2问远程放射学系统是指（B）。
第1章医学信息系统概论1．我国卫生信息化建设存在那些问题？2．未来医药学专业大学生的IT知识结构中应包含哪些方面？3．信息处理包含哪些内容4．医学信息系统的特点、作用和分类？5．医院信息系统的体系结构和功能要求是什么？6. 怎样划分医院信息系统处理信息的层次？第2章医院信息系统1、医院信息系统的定义是什么？2、根据数据流量、流向及处理过程，说明医院信息系统结构。
3、简述医院信息系统的系统构成。
4、临床诊疗部分包括哪些内容？5、药品管理部分包括哪些功能？6、费用管理包括哪些系统？7、综合管理和统计分析各有哪些分支？8、简述HIS的开发过程。
9、HIS开发模式有哪几种？各有什么特点？10、HIS开发的主要困难是什么？11、说明远程医疗的系统结构。
第3章电子病历与病历信息标准化1. 什么是病历？什么是电子病历？2．电子病历的特点有哪些？3. 电子病历的作用表达在哪些方面？4．电子病历的组成元素有哪些？这些元素是如何分类的？5．什么是医生工作站？医生工作站有哪些功能？6．电子病历使用中应注意的事项有哪些？7．如何实现电子病历的安全性？8．国际疾病分类—ICD的分类原理与方法是什么？第4章典型HIS系统需求分析1．观访问您家附近的一所医院，参照本书图4-2某医院组织结构图，画出这家医院的组织结构图。
2．某病人在看过门诊后医生告诉他需要住院治疗，请读者设计一个病人从门诊到住院的系统工作流程。
第5章医院信息系统总体设计1、医院信息系统与一般信息系统在系统的总体结构上有何异同？2、描述医院信息系统设计的一般原则。
第6章医院信息系统开发工程的文件组成包含有哪些类型？访问数据库主要有哪些方法？3.通过ADO访问数据库的主要步骤有哪些？4.编程格式标准主要要注意些什么问题？5.医院药房子系统主要的功能模块有哪些？6.程序调试方法有哪些？第7章HIS中的医学影像信息处理系统1、简述PACS系统的概念？2、简述PACS系统的组成？3、PACS系统可分为哪几种类型？有什么特征？4、什么是DICOM标准？5、DICOM标准文件包括哪几部分内容？6、简述RIS系统的概念？7、RIS系统工作流程是什么？第8章医学实验室信息系统1. LIS的主要作用与意义。
探析医学影像数据库的图像检索技术的应用【摘要】本文探讨了医学影像数据库的图像检索技术的应用。
在我们介绍了该研究的背景和意义。
在我们概述了医学影像数据库和图像检索技术，并详细介绍了基于内容和基于深度学习的图像检索技术。
我们探讨了医学影像数据库中图像检索技术的实际应用。
在我们预测了图像检索技术的未来发展趋势，以及医学影像数据库图像检索技术的未来应用展望。
医学影像数据库的图像检索技术为医学领域提供了更加高效和准确的影像分析和诊断手段，对医学领域的发展具有重要意义。
【关键词】医学影像数据库、图像检索技术、基于内容的图像检索、基于深度学习的图像检索、发展趋势、未来应用展望1. 引言1.1 研究背景随着医学影像技术的不断发展和进步，医学影像数据库的构建和管理成为了医学研究和临床诊断中不可或缺的重要组成部分。
医学影像数据库包含了大量的医学影像数据，如X光片、CT、MRI等，这些数据对于医学研究人员和临床医生来说具有重要的参考意义。
随着医学影像数据量的不断增加，如何高效地管理和检索这些数据成为了一个亟待解决的问题。
传统的文本检索技术已经无法满足对医学影像数据的快速准确检索需求，因此研究人员开始探索利用图像检索技术来解决这一问题。
图像检索技术可以通过分析图像的视觉特征来实现对图像的检索和匹配，从而提高医学影像数据的管理效率和检索准确率。
研究医学影像数据库的图像检索技术应用具有重要的研究意义和实际应用价值。
在这一背景下，本文将探讨医学影像数据库的图像检索技术应用及其发展趋势，为医学影像数据的有效管理和利用提供参考和指导。
1.2 研究意义医学影像数据库中存储了大量医学影像数据，包括X光片、CT扫描、MRI等多种形式的影像资料。
这些数据对于医学研究和临床诊断具有重要意义。
由于数据量庞大、复杂多样，要想高效地检索和利用这些数据并非易事。
图像检索技术为医学影像数据库的管理和应用提供了重要的支持。
通过对数据库中的图像进行特征提取和相似度比对，可以实现快速、精准地检索需要的信息。
