仪表常用符号图解

  • 格式：doc
  • 大小：147.00 KB
  • 文档页数：3

MANUALLYOPERATEDVALVES

Byaddinganactuatortothebasicvalvesymbol,thevalvebecomesacontrolvalve.

V-1V-2V-3V-4 Gate valve闸阀 Globe valve球形阀 Check valve止回阀Ball valve球阀V-5 Plug valve阻塞阀 Hand controlvalve手动控制阀V-7 Butterfly valve or

damper 蝶阀或节气闸V-8 Stop check valve断流止回阀Ram valve冲击阀Blowdown valve吹扫阀Diaphragm valve薄膜阀Angle valve角阀Three way valve三通阀Four way valve四通阀Disc valve隔膜阀Needle valve针阀Slide valve滑阀Othervalves

Indicatedproperabbreviationundervalve,example

2-6″-WB-134-J1B7-FHC-1．5″

UNITNUMBER单元编号

LINESIZE管线尺寸

SERVICESYMBOL用途符号

LINENUMBER管线编号

PIPINGSERVICESPECIFICATION管道用途描述

TYPEOFINSULATIONORTRACING绝缘类型或保温

LINEINSULATIONTHICKNESS管道保温厚度

INSULATIONCODE保温代号

FCCFullcoldconservation完全保持冷却

FHCFullheatconservation完全保持伴热

PHCPartialheatconservation局部保持伴热

PPPersonnelprotection个人防护

NINoinsulation无保温

STSteamtracedandinsulated蒸汽伴热

ETElectrictracedandinsulated电伴热

INSTRUMENTNUMBERINGPHILOSOPHY

X--XX--XXX—X

Multipleinstrumentdesignator多种仪表指示

Loopnumber/Intrumenttag回路编号或仪表位号

Sectionnumber/Intrumentcode区域编号或仪表代号

Trainnumber顺序编号

PIPINGSYMBOLS管道符号

GENERAL概述

LINESYMBOLS管道符号

ABBRIVATIONS缩写

AG—AboveGround地面HP—HorsePowerOrHighpressor马达或高压

ATM—Atmosphere大气H.PT—HighPoint高点

BF—BlindFlange肓法兰IAC—InsulationAcoustic隔音

BHP—BrakeHorsePower马达闸LC—LockClosed锁定关

BL—BatteryLimit电池限额LO—LockOpen锁定开

BW—Backwash逆流LH—LockHopper锁斗

CC—ChemicalClean化学清洗LP—LowPressure低压

CHOP—ChainOperated连续运转L,PT—LowPoint低点

CP—CorrosionProbe防腐蚀探测器

M—MotorOrMotorizedActuator电动机或电动执行器

CSC—CarSealClosed气缸密封关MW—Manway人行道

CSC—CarSealOpen气缸密封开NC—NormallyClosed常闭

D—Drain排放NDE—NormallyDeenergized正常不带电

DE—Deenergized不带电NE—NormallyEnergized正常带电

E—Energized带电NNF—NormallyNoFlow正常无流量

(E)—Existing当前的NO—NormallyOpen常开

(F)—Furnished供应PD—PositiveDisplacement实际置换

F＆P--Furnished＆piped供应或管道传输PV—ProcessVariable进程变量

FC—FailClosed故障关S—SampleConnection取样连接

FI—FailIndeterminate不确定故障SP.GR.—SpecificGravity特殊引力

FL—FailLocked故障锁定SO—SteamOut蒸汽排出

FO—FailOpenOrFirstOut故障开或首次输出

SOV—SolenoidOperatedValve电磁阀

FOB—FlatOnBottom底部平面SP—SetPoint设定点

FOT—FlatOnTop顶部平面SR—StressRelieve减压

FP—FullPort整个端口ST—SteamTrap蒸汽汽水阀

FV—FullVacuum完全真空TSO—TightShut-off完全切断

GE—GeneralElectricGasificationProcess常规电气化程序

GO—GearOperated齿轮传动T/T—TangentToTangent相互接触

HH—Handhole人孔UG—Underground地下的

HS-=-HydraulicSupply供水V—Vent出口

VV—VentValve排放阀VB—VortexBreaker涡流断路器

VP—VeePortV型端口

Commoditycodes通常代码

Air空气LN—LowPresureNitrogen低压氮气

BD—BlowDown吹扫LS—LowPresureSteam低压蒸汽

BF—BiolerFeedWater锅炉给水LWS—LimestoneWaterSupply灰水给水

BW—BlackWater黑水MN—MediumPresureNitrogen中压氮气

CW—CoolingWaterSupply冷却给水MS—MediumPresureSteam中压蒸汽

CWR—CoolingWaterReturn冷却水循环NG—NaturalGas大气

CWS—CoalWaterSupply水煤浆OG—OxygenGas氧气

DR—Drainage排水装置

PG—ProcessGas(syngasorpurifiedgas)工艺气(合成气或净化气)

DW—DemineralizedWater脱盐水S—SolidSulphur硫磺

FEG—FuelGas燃料气SC—SteamCondensate蒸汽冷凝水

FL—GasToFlare气体去燃烧SSC—ShiftCondensate冷凝置换

FLG—FlashGas闪蒸气SW—SoftWater软水

FO—FuelOil燃油VT—VentGas排放气

FW—FreshWater新鲜水WS—SlagWater渣水

GW—GreyWater灰水

XSC—MixLiquidOfShiftCondensateAndDenmineralWaterOrOthers

冷凝物混合液和脱盐水或其它

HN—HighPresureNitrogen高压氮气HS—HighPresureSteam高压蒸汽

HW—HeatingWaterSupply热水HWR—HeatingWaterReturn热水循环

IA—InstrumentAir仪表空气

合集下载

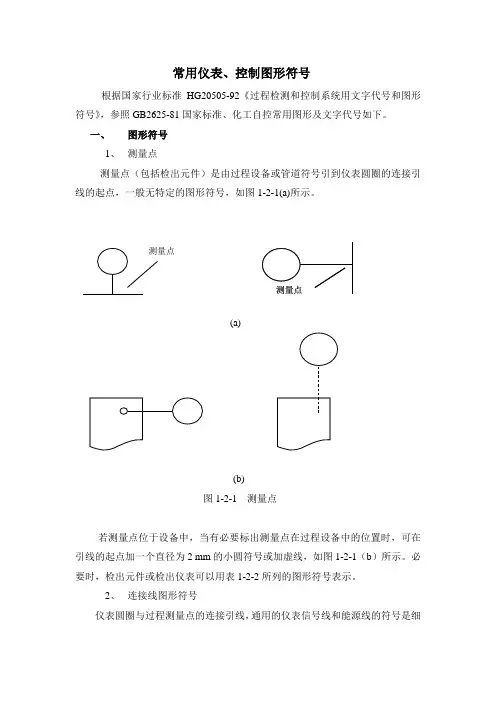

仪表图形符号

仪表图形符号

常用仪表、控制图形符号

根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、 图形符号

1、 测量点

测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

(a)

(b)

图1-2-1 测量点

若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、 连接线图形符号

仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细测量点

测量点 实线。当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表

序 号 类 别 图 形 符 号 备 注

1 仪表与工艺设备、管道上测量点的连接线或机械连动线

（细实线：下同）

2 通用的仪表信号线

3

连接线交叉

4 连接线相接

5 表示信号的方向

6 气压信号线 断划线与细实线成45度角，下同

7 电信号线

或

8 导压毛细管

9 液压信号线 10 电磁、辐射、热、光、声波等信号线（有导向）

11 电磁、辐射、热、光、声波等信号线（无导向）

12 内部系统链（软件或数据链）

仪表术语与图形符号

仪表术语与图形符号

仪表常用图形符号及文字代号

1、仪表的功能标志

1、1功能标志组成

①仪表的功能标志由一个首位字母及一个或两至三个后继字母组成。

例1 PI——功能标志：P——首位字母(表示被测变量)；I——后继字母(表示读出功能)。

例2 TIC——功能标志：T——首位字母(表示被测变量)；IC——后继字母(表示读出功能+输出功能)。

例3 HIC——功能标志：H——首位字母(表示引发变量)；IC——后继字母(表示读出功能+输出功能)。

(2)仪表位号

仪表位号由功能标志、字母代号组合，和回路编号两部分组成。仪表位号中的第一位字母表示被测变量，后继字母表示仪表的功能；回路的编号由工序号和顺序号组成，一般用3-5位阿拉伯数字表示。

①仪表功能标志与仪表回路编号。

例1 FIC一116：FIC——功能标志；116——回路编号。

例2 FFSH一2：FFSHL——功能标志；2——回路编号。 ．

②回路编号可以用工序号加仪表顺序号组成，也可以用其他规定的方法进号。

例1 仪表位号

FIC-116

回路编号

功能标志

F IC - 1 16

顺序号(一般用两位数字、也可用三位数字)

工序号(一般用一位数字，也可用两位数字)

功能字母代号

被测变量字母代号

例2 仪表位号 FFSHL一2

顺序号(无工序号)

常用仪表控制图形符号及仪表位号说明

常用仪表控制图形符号及仪表位号说明

常用仪表、控制图形符号

根据国家行业标准 HG20505-92《过程检测和控制系统用文字代号和图形

符号》,参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

图形符号

1、测量点

测量点(包括检出元件)是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般

(b)

图1-2-1测量点

若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在

引线的起点加一个直径为2 mm的小圆符号或加虚线，如图 1-2-1 (b)所示。必

要时，检出元件或检出仪表可以用表 1-2-2所列的图形符号表示。

2、连接线图形符号

仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细 无特定的图形符号，如图 1 - 2-1 (a)所不。 (a) 实线。当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例

如AS-014为0.14MPA的空气源，ES-24DC为 24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线 上加斜短划 线（斜短划线与细实线成 45度角）。

仪表连接图形符号见表1-2-1 o

表1-2-1仪表连线符号表

序号 类 另s 图形符号 备注

1 仪表与工艺设备、管道上测量点

的连接线或机械连动线 （细实线：下同）

2 通用的仪表信号线

3 连接线父叉

4 连接线相接

5 表示信号的方向 ------- ►

6 气斥信号线

〃 〃 // 断划线与细

实线成

45度角，

下同

7 电信号线

或

8 导压毛细管 9 液压信号线

— — — 10 电磁、辐射、热、光、声波等信 号线（有导向）

11 电磁、辐射、热、光、声波等信

号线（无导向）

12 内部系统链（软件或数据链）

13 机械链

14 二进制电信号

* W % 或—

15 二进制气信号

v / v/ y / /A ?k /X

常用电器仪表符号大全

常用电器仪表符号大全

电流表 PA

电压表 PV

有功电度表 PJ

无功电度表 PJR

频率表 PF

相位表 PPA

最大需量表(负荷监控仪) PM

功率因数表 PPF

有功功率表 PW

无功功率表 PR

无功电流表 PAR

声信号 HA

光信号 HS

指示灯 HL

红色灯 HR

绿色灯 HG

黄色灯 HY

蓝色灯 HB

白色灯 HW

连接片 XB

插头 XP

插座 XS

端子板 XT

电线,电缆,母线 W

直流母线 WB

插接式(馈电)母线 WIB

电力分支线 WP

照明分支线 WL

应急照明分支线 WE

电力干线 WPM

照明干线 WLM

应急照明干线 WEM

滑触线 WT

合闸小母线 WCL

控制小母线 WC

信号小母线 WS

闪光小母线 WF

事故音响小母线 WFS

预告音响小母线 WPS

电压小母线 WV

事故照明小母线 WELM 避雷器 F

熔断器 FU

快速熔断器 FTF

跌落式熔断器 FF

限压保护器件 FV

电容器 C

电力电容器 CE

正转按钮 SBF

反转按钮 SBR

停止按钮 SBS

紧急按钮 SBE

试验按钮 SBT

复位按钮 SR

限位开关 SQ

接近开关 SQP

手动控制开关 SH

时间控制开关 SK

液位控制开关 SL

湿度控制开关 SM

压力控制开关 SP

速度控制开关 SS

温度控制开关,辅助开关 ST 电压表切换开关 SV

电流表切换开关 SA

整流器 U

可控硅整流器 UR

控制电路有电源的整流器 VC

变频器 UF

变流器 UC

逆变器 UI

电动机 M

异步电动机 MA

同步电动机 MS

直流电动机 MD

绕线转子感应电动机 MW

鼠笼型电动机 MC

电动阀 YM

电磁阀 YV

防火阀 YF

排烟阀 YS

电磁锁 YL 跳闸线圈 YT

合闸线圈 YC

气动执行器 YPA,YA

电动执行器 YE

发热器件(电加热) FH

照明灯(发光器件) EL

空气调节器 EV

电加热器加热元件 EE
