真空泵参数及选型..

  • 格式：docx
  • 大小：111.95 KB
  • 文档页数：14

真空泵参数及选型..

1 真空泵选型

真空泵的作用就是从真空室中抽除气体分子，降低真空室内的气体压力，使之达到要求的真空度。归纳地讲从大气到极高真空有一个很大的范围，到现在为止还没有一种真空系统能覆盖这个范围。所以， 为达到不一样产品的工艺指标、工作效率和设施工作寿命要求、不一样的真空区段需要选择不一样的真空系统配置。为达到最正确配置，选择真空系统时，应试虑下述各点：

确立工作真空范围:----第一一定检查确立每一种工艺要求的真空度。因为每一种工艺都有其适应的真空度范围，一定仔细研究确立之。确立极限真空度在确立了工艺要求的真空度的基础上检查真空泵系统的极限真空度，因为系统的极限真空度决定了系统的最正确工作真空度。一般来讲，系统的极限真空度比系统的工作真空度低20%，比前级泵的极限真空度低50%。被抽气体种类与抽肚量检查确立工艺要求的抽气种类与抽肚量。因为假如被抽气体种类与泵内液体发生反响，泵系统将被污染。同时一定考虑确立适合的排气时间与抽气过程中产生的气体量。真空容积检查确立达到要求的真空度所需要的时间、真空管道的流阻与泄露。考虑达到要求真空度后在必定工艺要求条件下保持真空需要的抽气速率。主真空泵的选择计算S=2.303V/tLog(P1/P2)此中：S为真空泵抽气速率 (L/s)V为真空室容积（L）t为达到要求真空度所需时间(s)P1为初始真空度(Torr)P2为要求真空度(Torr)比如：V=500Lt=30sP1=760TorrP2=50Torr则:Log(P1/P2)=2.303x500/30xLog(760/50)自然上式不过理论计算结果，还有若干变量要素未考虑进去，如管道流阻、泄露、过滤器的流阻、被抽气体温度等。实质上还应当将安全系数考虑在内。当前工业中应用最多的是水环式真空泵和旋片式真空泵等1真空泵参数及选型..

2 一般的要求是：1、真空度、真空容积、主要介质、温度、主要容积类设施。2、真空流入介质及流量、压力、温度、规律。3、抽肚量、抽出气体介质、温度。4、真空设施的占地面积、自动化程度、真空管道规格采纳真空泵时需要注意事项：1、真空泵的工作压强应当知足真空设施的极限真空及工作压强要求。如：真空镀膜要求1×10-5mmHg的真空度，采纳的真空泵的真空度起码要5×10-6mmHg。往常选择泵的真空度要高于真空设施真空度半个到一个数目级。、正确地选择真空泵的工作点。每种泵都有必定的工作压强范围，如：扩散泵为10-3~10-7mmHg，在这样宽压强范围内，泵的抽速随压强而变化，其稳固的工作压强范围为5×10-4~5×10-6mmHg。因此，泵的工作点应当选在这个范围以内，而不可以让它在10-8mmHg下长久工作。又如钛升华泵能够在10-2mmHg下工作，但其工作压强应小于1×10-5mmHg为好。3、真空泵在其工作压强下，应能排走真空设施工艺过程中产生的所有气体量。4、正确地组合真空泵。因为真空泵有选择性抽气，因此，有时采纳一种泵不可以知足抽气要求，需要几种泵组合起来，相互增补才能知足抽气要求。如钛升华泵对氢有很高的抽速，但不可以抽氦，而三极型溅射离子泵， （或二极型非对称阴极溅射离子泵）对氩有必定的抽速，二者组合起来，便会使真空装置获得较好的真空度。此外，有的真空泵不可以在大气压下工作，需要预真空；有的真空泵出口压强低于大气压，需要前级泵，故都需要把泵组合起来使用。5、真空设施对油污染的要求。若设施严格要求无油时，应当选各样无油泵，如：水环泵、分子筛吸附泵、溅射离子泵、低温泵等。假如要求不严格，能够选择有油泵，加上一些防油污染举措，如加冷阱、障板、挡油阱等，也能达到洁净真空要求。6、认识被抽气体成分，气体中含不含可凝蒸气，有无颗粒尘埃，有无腐化性等。选择真空泵时，需要知道气体成分，针对被抽气体选择相应的泵。假如气体中含有蒸气、颗粒、及腐化性气体，应当考虑在泵的进气口管路上安装协助设施，如冷凝器、除尘器等。7、真空泵排出来的油蒸气对环境的影响怎样。假如环境不一样意有污染，能够选无油真空泵，或许把油蒸气排到室外。8、真空泵工作时产生的振动对工艺过程及环境有无影响。若工艺过程不一样意，应选择无振动的泵或许采纳防振动举措。9、真空泵的价钱、运行及维修花费。这个化工手册有公式的，能够去查下！S=QRT/(P*M)S是抽气率 Q是系统漏肚量，放肚量。T是温度，P系统压力M是系统气体分子量！真空计算常用公式1、玻义尔定律体积V，压强P，P?V＝常数（必定质量的气体，当温度不变时，气体的压强与气体的体积成反比。即P1/P2＝V2/V1）2、盖?吕萨克定律当压强P不变时，必定质量的气体，其体积V与绝对温度T成正比：（V1/V2＝T1/T2＝常数）真空泵参数及选型..

3 2真空泵参数及选型..

4 当压强不变时，必定质量的气体，温度每高升(或P降低)1℃，则它的体积比本来增添(或减小)1/273。3、查理定律当气体的体积 V保持不变，必定质量的气体，压强P与其余绝对温度T成正比，即：P1/P2＝T1/T2在必定的体积下，必定质量的气体，温度每高升(或降低)1℃，它的压强比本来增加(或减少)1/273。4、均匀**程：λ＝(5×10-3)/P(cm)5、抽速：S＝dv/dt(升/秒)或S＝Q/PQ＝流量(托?升/秒)P＝压强(托)V＝体积(升)t＝时间(秒)6、通导：C＝Q/(P2-P1)(升/秒)7、真空抽气时间：对于从大气压到1托抽气时间计算式：t＝8V/S(经验公式)（V为体积，S为抽气速率，往常t在5~10分钟内选择。）8、保持泵选择：S维＝S前/109、扩散泵抽速估量：S＝3D2(D＝直径cm）10、罗茨泵的前级抽速：S＝(0.1~0.2)S罗(l/s)11、漏率：Q漏＝V(P2-P1)/(t2-t1)Q漏－系统漏率 (mmHg?l/s)V－系统容积(l)P1－真空泵停止时系统中压强(mmHg)P2－真空室经过时间 t后达到的压强(mmHg)t－压强从 P1升到P2经过的时间(s)12、粗抽泵的抽速选择：S＝Q1/P预(l/s)S=2.3V?lg(Pa/P预)/tS－机械泵有效抽速Q1－真空系统漏气率(托?升/秒)P预－需要达到的预真空度 (托)V－真空系统容积(升)t－达到P预时所需要的时间Pa－大气压值(托）13、前级泵抽速选择：排气口压力低于一个大气压的传输泵如扩散泵、油增压泵、罗茨泵、涡轮分子泵等，它们工作时需要前级泵来保持其前级压力低于临界值，采纳的前级泵一定能将主泵的最大气体量排走，依据管路中，各截面流量恒等的原则有：PnSg≥PgS或Sg≥Pgs/PnSg－前级泵的有效抽速 (l/s)Pn－主泵临界前级压强 (最大排气压强)(l/s)Pg－真空室最高工作压强 (托) S－主泵工作时在 Pg时的有效抽速。 (l/s)14、扩散泵抽速计算公式：S＝Q/P＝(K?n)/(P?t)(升/秒)式中：S－被试泵的抽气速率 (l/s)n－滴管内油柱上涨格数(格)3真空泵参数及选型..

5 t－油柱上涨 n格所需要的时间 (秒) P－在泵口邻近测得的压强(托)K－滴管系数(托?升/秒)K＝V0?(L/n)?(Υ0/Υm)+Pa△Vt此中V0－滴管和真空胶管的原始容积(升)L－滴管刻度部分的长度 (mm)n－滴管刻度部分的格数 (格)Υ0－油的比重(克/厘米3)Υm－汞的比重(克/厘米3)Pa－当地大气压强(托)△Vt－滴管的刻度上的一格的对应的容积(升/格)15、旋片真空泵的几何抽速计算公式：S＝πZnLKv(D2-d2)/(24104)×(l/s)式中：Z为旋片数，n为转速(转/分)，L为泵腔长度，D为泵腔直径，d为转子直径(cm)，Kv为容积利用系数(一般取95％)。16、O型橡胶槽深B＝D为橡胶直径，槽宽 C＝17、方形橡胶槽深B＝A为方形橡胶边长，槽宽C＝采纳真空泵时，需要注意以下事项：1、真空泵的工作压强应当知足真空设施的极限真空及工作压强要求。如：真空镀膜要求1×10-5mmHg的真空度，采纳的真空泵的真空度起码要5×10-6mmHg。往常选择泵的真空度要高于真空设施真空度半个到一个数目级。、正确地选择真空泵的工作点。每种泵都有必定的工作压强范围，如：扩散泵为10-3~10-7mmHg，在这样宽压强范围内，泵的抽速随压强而变化，其稳固的工作压强范围为5×10-4~5×10-6mmHg。因此，泵的工作点应当选在这个范围以内，而不可以让它在10-8mmHg下长久工作。又如钛升华泵能够在10-2mmHg下工作，但其工作压强应小于1×10-5mmHg为好。3、真空泵在其工作压强下，应能排走真空设施工艺过程中产生的所有气体量。4、正确地组合真空泵。因为真空泵有选择性抽气，因此，有时采纳一种泵不可以知足抽气要求，需要几种泵组合起来，相互增补才能知足抽气要求。如钛升华泵对氢有很高的抽速，但不可以抽氦，而三极型溅射离子泵，（或二极型非对称阴极溅射离子泵）对氩有必定的抽速，二者组合起来，便会使真空装置获得较好的真空度。此外，有的真空泵不可以在大气压下工作，需要预真空；有的真空泵出口压强低于大气压，需要前级泵，故都需要把泵组合起来使用。5、真空设施对油污染的要求。若设施严格要求无油时， 应当选各样无油泵， 如：水环泵、分子筛吸附泵、溅射离子泵、低温泵等。假如要求不严格，能够选择有油泵，加上一些防油污染举措，如加冷阱、障板、挡油阱等，也能达到洁净真空要求。6、认识被抽气体成分，气体中含不含可凝蒸气，有无颗粒尘埃，有无腐化性等。选择真空泵时，需要知道气体成分，针对被抽气体选择相应的泵。假如气体中含有蒸气、颗粒、及腐化性气体，应当考虑在泵的进气口管路上安装协助设施，如冷凝器、除尘器等。7、真空泵排出来的油蒸气对环境的影响怎样。假如环境不一样意有污染，能够选无油真空泵，或许把油蒸气排到室外。8、真空泵工作时产生的振动对工艺过程及环境有无影响。若工艺过程不一样意，应选择无振动的真空泵参数及选型..

6 泵或许采纳防振动举措。9、真空泵的价钱、运行及维修花费。水环式真空泵的选择一、泵种类确实定泵的种类主要由工作所需的肚量、真空度或排气压力而定。泵工作时，需要注意以下两个方面：4真空泵参数及选型..

7 尽可能要求在高效区内，也就是在临界真空度或临界排气压力的地区内运行。

应防止在最大真空度或最大排气压力邻近运行。 在此地区内运行，不单效率极低，并且工作

很不稳固，易产生振动和噪音。对于真空度较高的真空泵而言，在此地区以内运行，常常还

会发生汽蚀现象，产生这类现象的显然标记是泵内有噪音和振动。 汽蚀会致使泵体、叶轮等

部件的破坏，致使泵没法工作。

依据以上原则，当泵所需的真空度或气体压力不高时， 可优先在单级泵中选用。假如真

空度或排气压力较高， 单级泵常常不可以知足， 或许，要求泵在较高真空度状况下仍有较大气

量，即要求性能曲线在较高真空度时较平展， 可采纳两级泵。假如真空度要求在－710mmHg

以上，可采纳水环－大气泵或水环－罗茨真空机组作为抽真空装置。

假如只作真空泵用，则采纳单作用泵比较好。 因为单作用泵的结构简单，简单制造和维

合集下载

真空泵选型表

真空泵选型表

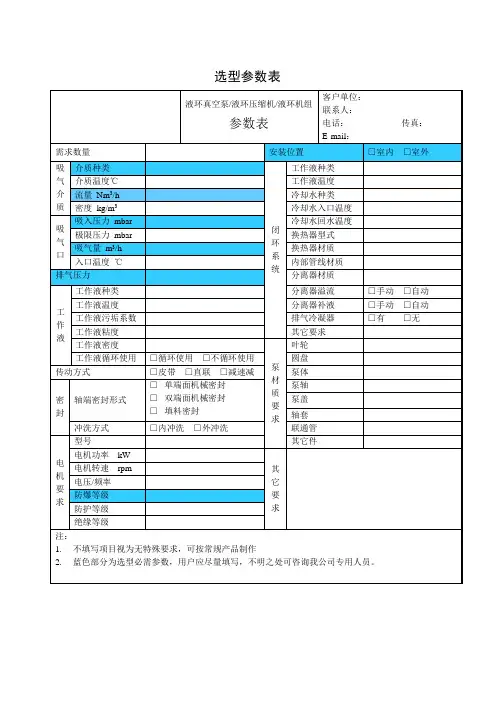

选型参数表

液环真空泵/液环压缩机/液环机组

参数表 客户单位：

联系人：

电话： 传真：

E-mail：

需求数量 安装位置 □室内 □室外

吸

气

介

质 介质种类

闭环系统 工作液种类

介质温度℃ 工作液温度

流量 Nm3/h 冷却水种类

密度 kg/m3 冷却水入口温度

吸气口 吸入压力 mbar 冷却水回水温度

极限压力 mbar 换热器型式

吸气量 m3/h 换热器材质

入口温度 ℃ 内部管线材质

排气压力 分离器材质

工作液 工作液种类 分离器溢流 □手动 □自动

工作液温度 分离器补液 □手动 □自动

工作液污垢系数 排气冷凝器 □有 □无

工作液粘度 其它要求

工作液密度

泵材质要求 叶轮

工作液循环使用 □循环使用 □不循环使用 圆盘

传动方式 □皮带 □直联 □减速减 泵体

密封 轴端密封形式 □ 单端面机械密封

□ 双端面机械密封

□ 填料密封 泵轴

泵盖

轴套

冲洗方式 □内冲洗 □外冲洗 联通管

电机要求 型号 其它件

电机功率 kW

其它要求

电机转速 rpm

电压/频率

防爆等级

防护等级

绝缘等级

注：

1. 不填写项目视为无特殊要求，可按常规产品制作

2. 蓝色部分为选型必需参数，用户应尽量填写，不明之处可咨询我公司专用人员。

小型水环式真空泵简介及性能参数价格

小型水环式真空泵简介及性能参数价格

小型水环式真空泵

年内实现企业与劳动者普遍依法签订劳动合同

全面推进劳动合同制度实施三年行动计划视频会议２５日在京召开。中共中央

政治局委员、全国人大常

【小型水环式真空泵】产品简介：

2BV

型水环式真空泵（简称：2BV

真空泵），适于抽除气体和水蒸汽。吸气压力可以达到33mbar

绝压（97%

真空度）当真空泵

在吸气压力低于80mbar

的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达

10mbar

，喷射器可直接装在真空泵上。作为压缩机用时，其压力最大至0.26mbar

（绝压）。

2BV

型水环真空泵为整体结构—

机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

【小型水环式真空泵】工作原理：

2BV

型水环式真空泵如图（1

）所示叶轮3

偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3

旋转时，水

受离心力的作用而在泵体内壁形成一旋转水环1

，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV

型水

环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气

体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压

力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间

不停地工作，2BV

型水环式真空泵就连续不断地抽吸或压送气体。

2BV

型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作

过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当2BV

型水环式真空泵排出的气体不再利用时，在2BV

型水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气

水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

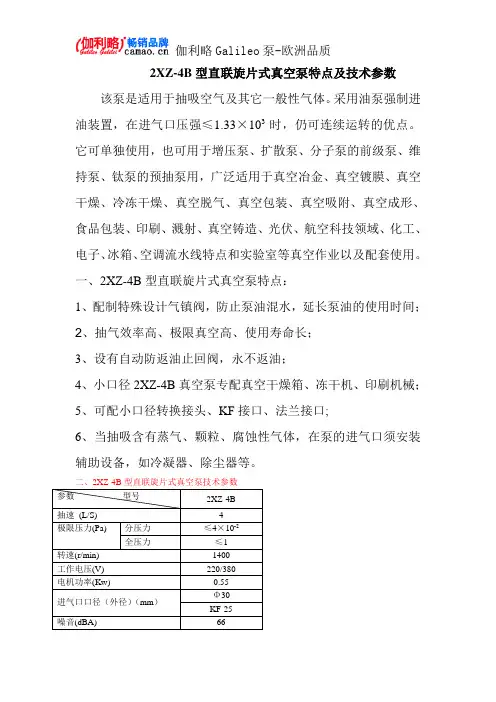

2XZ-4B型直联旋片式真空泵特点及技术参数

2XZ-4B型直联旋片式真空泵特点及技术参数

伽利略Galileo泵-欧洲品质

2XZ-4B型直联旋片式真空泵特点及技术参数

该泵是适用于抽吸空气及其它一般性气体。采用油泵强制进油装置，在进气口压强≤1.33×103时，仍可连续运转的优点。它可单独使用，也可用于增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用，广泛适用于真空冶金、真空镀膜、真空干燥、冷冻干燥、真空脱气、真空包装、真空吸附、真空成形、食品包装、印刷、溅射、真空铸造、光伏、航空科技领域、化工、电子、冰箱、空调流水线特点和实验室等真空作业以及配套使用。

一、2XZ-4B型直联旋片式真空泵特点：

1、配制特殊设计气镇阀，防止泵油混水，延长泵油的使用时间；

2、抽气效率高、极限真空高、使用寿命长；

3、设有自动防返油止回阀，永不返油；

4、小口径2XZ-4B真空泵专配真空干燥箱、冻干机、印刷机械；

5、可配小口径转换接头、KF接口、法兰接口;

6、当抽吸含有蒸气、颗粒、腐蚀性气体，在泵的进气口须安装辅助设备，如冷凝器、除尘器等。

二、2XZ-4B型直联旋片式真空泵技术参数

参数 型号 2XZ-4B

抽速 (L/S) 4

极限压力(Pa) 分压力 ≤4×10-2

全压力 ≤1

转速(r/min) 1400

工作电压(V) 220/380

电机功率(Kw) 0.55

进气口口径（外径）（mm） Φ30

KF-25

噪音(dBA) 66 伽利略Galileo泵-欧洲品质

容油量 (L)

1.2

外形尺寸(mm) 520×140×250

毛重/净重Kg 24/22

三、抽气速率曲线

外形尺寸图

伽利略Galileo泵-欧洲品质

型号 A B C D E F G H I J K L M N

2XZ-4B 528 166 122 150 250 102 290 45 70 100 130 145 235 275

2XZ-6B 540 275 150 150 290 110 330 60 95 142 190 196 290 330

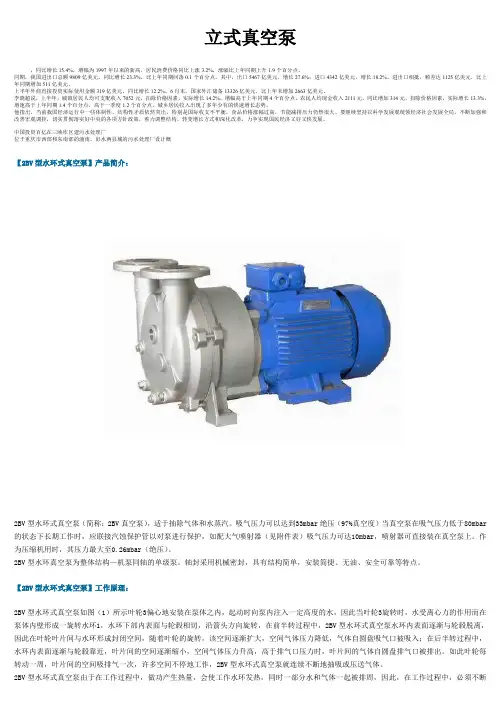

立式真空泵
