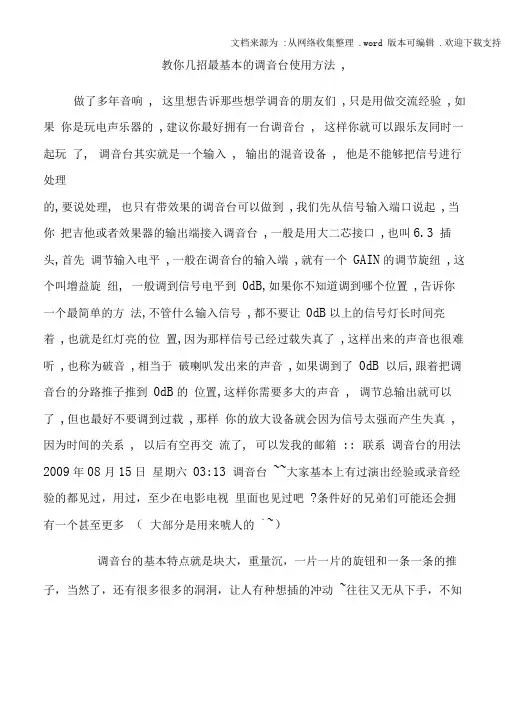

教你几招最基本的调音台使用方法 ,

做了多年音响 , 这里想告诉那些想学调音的朋友们 ,只是用做交流经验 ,如果 你是玩电声乐器的 ,建议你最好拥有一台调音台 , 这样你就可以跟乐友同时一起玩 了, 调音台其实就是一个输入 , 输出的混音设备 , 他是不能够把信号进行处理

的,要说处理, 也只有带效果的调音台可以做到 ,我们先从信号输入端口说起 ,当你 把吉他或者效果器的输出端接入调音台 ,一般是用大二芯接口 ,也叫6.3 插头,首先 调节输入电平 ,一般在调音台的输入端 ,就有一个 GAIN的调节旋纽 ,这个叫增益旋 纽, 一般调到信号电平到 0dB,如果你不知道调到哪个位置 ,告诉你一个最简单的方 法,不管什么输入信号 ,都不要让 0dB以上的信号灯长时间亮着 ,也就是红灯亮的位 置,因为那样信号已经过载失真了 ,这样出来的声音也很难听 ,也称为破音 ,相当于 破喇叭发出来的声音 ,如果调到了 0dB 以后,跟着把调音台的分路推子推到 0dB的 位置,这样你需要多大的声音 , 调节总输出就可以了 ,但也最好不要调到过载 ,那样 你的放大设备就会因为信号太强而产生失真 ,

因为时间的关系 , 以后有空再交 流了, 可以发我的邮箱 :: 联系 调音台的用法

2009年08月15日 星期六 03:13 调音台 ~~大家基本上有过演出经验或录音经验的都见过，用过，至少在电影电视 里面也见过吧 ?条件好的兄弟们可能还会拥有一个甚至更多 （ 大部分是用来唬人的 `~）

调音台的基本特点就是块大，重量沉，一片一片的旋钮和一条一条的推

子，当然了，还有很多很多的洞洞，让人有种想插的冲动 ~往往又无从下手，不知文档来源为 :从网络收集整理 .word 版本可编辑 .欢迎下载支持

道怎么下手插 `~! 而这又往往很能唬住一般不太懂的人 ~~（ 这就是我说为什么有唬 人的功效了 ）

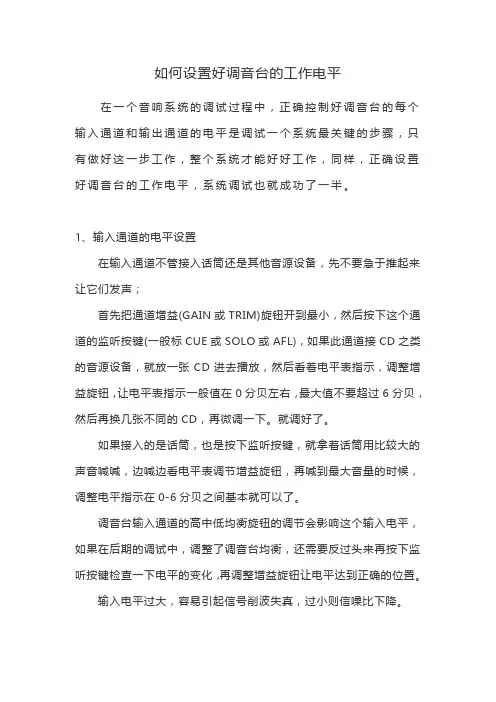

如何设置好调音台的工作电平

在一个音响系统的调试过程中，正确控制好调音台的每个输入通道和输出通道的电平是调试一个系统最关键的步骤，只有做好这一步工作，整个系统才能好好工作，同样，正确设置好调音台的工作电平，系统调试也就成功了一半。

1、输入通道的电平设置

在输入通道不管接入话筒还是其他音源设备，先不要急于推起来让它们发声；

首先把通道增益(GAIN或TRIM)旋钮开到最小，然后按下这个通道的监听按键(一般标CUE或SOLO或AFL)，如果此通道接CD之类的音源设备，就放一张CD进去播放，然后看着电平表指示，调整增益旋钮，让电平表指示一般值在0分贝左右，最大值不要超过6分贝，然后再换几张不同的CD，再微调一下。就调好了。

如果接入的是话筒，也是按下监听按键，就拿着话筒用比较大的声音喊喊，边喊边看电平表调节增益旋钮，再喊到最大音量的时候，调整电平指示在0-6分贝之间基本就可以了。

调音台输入通道的高中低均衡旋钮的调节会影响这个输入电平，如果在后期的调试中，调整了调音台均衡，还需要反过头来再按下监听按键检查一下电平的变化，再调整增益旋钮让电平达到正确的位置。

输入电平过大，容易引起信号削波失真，过小则信噪比下降。

2、辅助通道电平设置

一般辅助通道(AUX)多用来连接效果器等周边设备，这个环路有4个需要调整电平的地方：

第一，调音台输入通道的AUX输出电平，这个调整的是单路AUX输出到AUX母线的输出电平，它没有单独的电平指示，经验值一般可将旋钮设置在12点到2点的位置。

第二，AUX输出母线的电平设置，这个是AUX通道输出给周边设备的电平，可以按下AUX母线(总控)对应的监听按键，在话筒正常使用状态下，观察电平表指示，调整AUX总输出旋钮，把电平设置在0分贝左右。

注意，如果选择AUX输出为推子后(POST)，这个输出电平会随推子大小的变化而变化，并且会根据话筒使用数量的变化而变化，打开AUX旋钮使用的话筒越多，叠加的就越多，在使用过程中要根据推子和话筒数量的变化随时检查一下。

调音台解了解调音台上的预设与存储功能

调音台是音频工程师们经常使用的一种设备，用于混音和处理音频信号。现代调音台的功能非常强大，其中包括了预设与存储功能。本文将深入探讨调音台上的预设与存储功能的作用和优势。

一、预设功能的定义与作用

预设功能是调音台上的一项重要功能，它允许用户在工作中使用事先保存的设置。也就是说，当用户需要在不同场合使用相同的设置时，可以通过预设功能直接加载事先保存的设置，而不需要重新调整设置。这对于重复性工作非常方便，也可以提高工作效率。

例如，音频工程师在不同的演出中可能需要调整相同的频率和音量设置。如果每次都需要手动调整这些参数，不仅耗时费力，而且容易出错。而有了预设功能，工程师只需要在第一次完成调整后保存设置，下一次只需要加载预设即可，大大简化了工作流程。

二、预设功能的设置与使用

调音台上的预设功能通常通过软件和控制面板实现。具体的设置步骤可能因不同型号的调音台而有所差异，但基本原理是相似的。用户可以在调音台上选择需要保存的设置参数，然后将其保存为一个预设。

预设的使用也很简单，用户只需在需要加载预设的时候选择相应的预设，然后进行加载操作即可。一些高级的调音台还支持通过外部设备或计算机进行预设的保存和加载，用户可以根据具体需求选择适合自己的方式。 三、预设功能的优势和适用场景

预设功能为音频工程师提供了许多优势和便利。首先，它可以提高工作效率，减少重复性工作的时间和劳动。音频工程师在频繁调整参数的同时，也能够更专注于音效的调校和声音的优化，提高工作质量。

其次，预设功能还提供了更大的灵活性和创造力。音频工程师可以在工作中随时切换不同的预设，尝试不同的效果和设置。这使得他们能够更好地满足客户的需求，以及在不同场合下展示自己的音效设计能力。

最后，预设功能还提供了备份和恢复设置的功能。在调音台因故障或其他原因需要重置的情况下，用户可以直接加载之前保存的预设，而无需重新调整参数。这大大减少了时间和精力的浪费，并保证了工作的连续性。

1 调音台的使用！

一. 输入部分（负责把话筒及其它设备的信号输入到调音台）；

二. 输出部分（由调音台输出到录音设备和监听）；

三. 监测部分（用表头、音箱、耳机监测、监听所有信号）；

先看一下图，这是一张模拟调音台的顶视图。从上往下，从话筒卡农插座到推子，我们

称之为一“路”或一个“通道”。这有别于“轨”的概念，轨是针对录音设备来说的。图中左边的是输入部分，右边的是输出部分，包括了总音量控制和编组输出的音量控制，耳机监听输出控制，效果调整控制等。监测部分这个台子有耳机监听、音箱接口、总输出LED显示等。

下面就以这三个部分进行介绍说明。

输入部分

2

任何一种调音台，我们都可在上面找到Input（输入）口，模拟输入一般分为卡农的和大三芯TRS两种，有的还有莲花RCA的立体声输入，用于接卡座或CD、VCD机的线路输出。话筒插口一般都有幻象供电，在台子上可以找到幻象电源的开关，标注Phantom的便是。

看一下图，我们分别对它各部分进行说明。

1．信号输入插口(Input)。从上往下第一个是卡农XLR插座，接话筒输入，通常都提供幻象供电。下面是线路输入Line In。再下面是Insert插入口，可用于接插入类效果器。

这里我要解释一下什么叫Insert？一般称之为插入或是插入点，指的是在调音台的信号线路上，信号可以被发送到外接设备上去进行处理的那个点，当信号被处理完毕后，还要返回到这个点。通常，在插入点处我们使用的都是大三芯插头，而线的另一端则是两个大二芯。当插口中没有插入插头时，信号就径直通过。而当插口中插入了插头后，原来的信号通路就被切断了，取而代之的是信号从大三芯插头的一条线路被发送到外部设备上，然后再由大三芯插头的另外一条线路返回插入点处。插入点一般都设在调音台的输入通道上，即在信号通路中较靠前的位置，有时就是紧接在通道输入的后面。之所以这样设计，是因为我们通常在信号被发送到均衡器和混响等效果处理单元之前，需要使用压缩/限制器来控制信号的动态，或用噪声门来净化信号。此类动态处理器一般都是使用插入点来实现的。
