ip等级防护等级标准

一、IP防护等级定义

IP 表示Ingress Protection（进入防护）。 等级的第一标记数字如IP6_ 表示防尘保护等级 (6表示无灰尘进入，参见下表)

第二标记数字如IP_5 表示防水保护等级 (5 表示防护水的喷射，参见下表)

防止固体物质入侵– 第一个数字定义描述

0 无防护。无专门的防护。 1 防护50mm直径和更大的固体外来物。防护表面积大的物体比如手（不防护蓄意侵入）。

2 防护12mm直径和更大的固体外来物。防护手指或其他长度不超过80mm的物体。

3 防护2.5mm直径和更大的固体外来物。防护直径或厚度超过2.5mm的工具、金属线等。

4 防护1.0mm直径和更大的固体外来物。防护厚度大于1.0mm的金属线或条状物。

5 防护灰尘。不可能完全阻止灰尘进入，但灰尘进入的数量不会影响设备的正常运行。 6 不透灰尘。无灰尘进入。

防止液体入侵– 第二个数字定义描述

0 无防护。无专门的防护。

1 防护水滴(垂直落下的水滴) 2 设备倾斜15度时，防护水滴。垂直落下的水滴不应引起损害。

3 防护溅出的水。以60度角从垂直线两侧溅出的水不应引起损害。

4 防护喷水。当设备倾斜正常位置15度时，从任何方向对准设备的喷水不应引起损害。

5 防护射水。从任何方向对准设备的射水不应引起损害。

6 防护大浪。大浪或强射水进入设备的水量不应引起损害。 7 防护浸水。在定义的压力和时间下浸入水中时，不应有能引起损害的水量侵入。

8 防护水淹没。在制造商说明的条件下设备可长时间浸入水中。

防水测试（IP_5）的测试方法和主要的测试条件定义如下：

测试方法 –喷嘴的喷水口内径为6.3mm，放于距离测试样品2.5－3m之处。 水流速率 12.5 l/min ±5%

测试持续时间 – 1 min/m2 但是 至少持续3分钟。

测试条件 – 从每个可行的角度对测试样品喷射。

二、外壳防护等级的分类 GB 4208-84

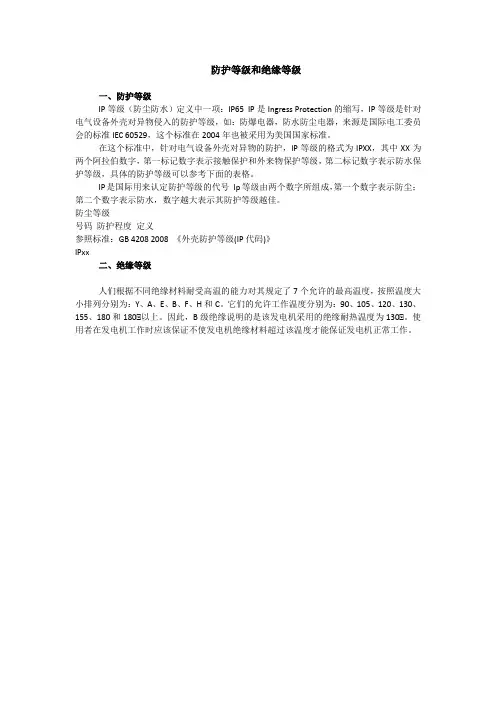

防护等级和绝缘等级

一、防护等级

IP等级（防尘防水）定义中一项：IP65 IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，如：防爆电器，防水防尘电器，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。

在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。

IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字表示防水，数字越大表示其防护等级越佳。

防尘等级

号码防护程度定义

参照标准：GB 4208 2008 《外壳防护等级(IP代码)》

IPxx

二、绝缘等级

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；

接触保护和外来物保护等级(第一个数字) 防水保护等级(第二个数字)

第一个数字 防护范围 第二个数字 防护范围

名称 说明 名称 说明

0 无防护 - 0

无防护 -

1 防护50mm直径和更大的固体外来体 探测器，球体直径为50mm,不应完全进入 1 水滴防护 垂直落下的水滴不应引起损害

2 防护12.5mm直径和更大的固体外来体 探测器，球体直径为12.5mm,不应完全进入 2 柜体倾斜15度时，防护水滴 柜体向任何一侧倾斜15度角时，垂直落下的水滴不应引起损害

3 防护2.5mm直径和更大的固体外来体 探测器，球体直径为2.5mm,不应完全进入 3 防护溅出的水 以60度角从垂直线两侧溅出的水不应引起损害

4 防护1.0mm直径和更大的固体外来体 探测器，球体直径为1.0mm,不应完全进入 4 防护喷水 从每个方向对准柜体的喷水都不应引起损害

5 防护灰尘 不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害 5 防护射水 从每个方向对准柜体的射水都不应引起损害

6 灰尘封闭 柜体内在20毫巴的低压时不应进入灰尘 6 防护强射水 从每个方向对准柜体的强射水都不应引起损害

注：探测器的直径不应穿过柜体的孔 7 防护短时浸水 柜体在标准压力下短时浸入水中时，不应有能引起损害的水量浸入

8 防护长期浸水 可以在特定的条件下浸入水中，不应有能引起损害的水量浸

技术文摘-防水试验

1、范围

防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

2、各种等级的防水试验内容 （1）IPX1

方法名称：垂直滴水试验

试验设备：滴水试验装置及其试验方法见2.11

试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm

中华人民共和国外壳防护IP等级标准

IP（INTERNATIONAL PROTECTION）防护等级标准是由IEC（INTERNATIONAL ELECTRO-TECHNICAL COMMISSION）所起草，目的是为了将电器等设备依其防尘防水之特性加以分级。

IP防护等级是由两个数字所组成，第一个标记数字表示电器防尘、防止外物侵入的等级，第二个标记数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。（这里所指的外物含工具、人的手指等，均不可接触到电器内之带电部分，以免触电）

防尘、防止外物侵入等级（第一标记数字）

数字 防护范围 说明

0 无防护 对外界的人或物无特殊的防护

1 防止大于50mm的固体外物侵入 防止人体（如手掌）因意外而接触到电器内部的零件，防止较大尺寸（直径大于50mm）的外物侵入

2 防止大于12.5mm的固体外物侵入防止人的手指接触到电器内部的零件，防止中等尺寸（直径大于12.5mm）的外物侵入

3 防止大于2.5mm的固体外物侵入防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件

4 防止大于1.0mm的固体外物侵入防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件

5 防止外物及灰尘 完全防止外物侵入，虽不能完全防止灰尘侵入，但侵入的灰尘量不会影响电器的正常运作

6 防止外物及灰尘 完全防止外物及灰尘侵入

防湿气、防水侵入的密闭程度（第二标记数字）

数字防护范围 说明

0 无防护 对水及湿气无特殊的防护
