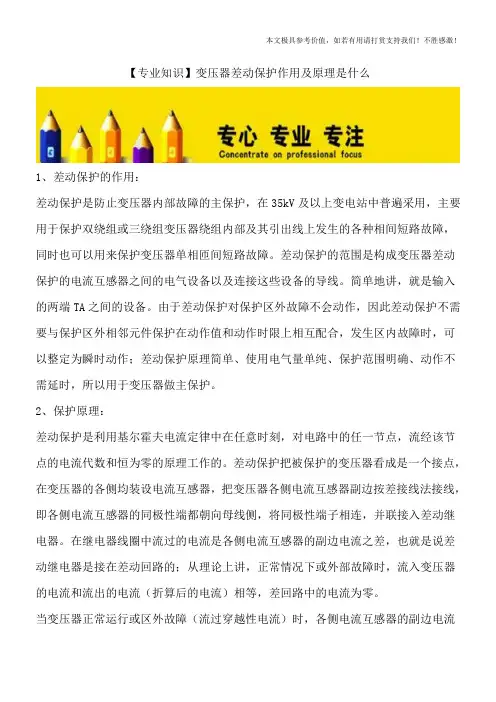

【专业知识】变压器差动保护作用及原理是什么

1、差动保护的作用：

差动保护是防止变压器内部故障的主保护，在35kV及以上变电站中普遍采用，主要用于保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备以及连接这些设备的导线。简单地讲，就是输入的两端TA之间的设备。由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，发生区内故障时，可以整定为瞬时动作；差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，所以用于变压器做主保护。

2、保护原理：

差动保护是利用基尔霍夫电流定律中在任意时刻，对电路中的任一节点，流经该节点的电流代数和恒为零的原理工作的。差动保护把被保护的变压器看成是一个接点，在变压器的各侧均装设电流互感器，把变压器各侧电流互感器副边按差接线法接线，即各侧电流互感器的同极性端都朝向母线侧，将同极性端子相连，并联接入差动继电器。在继电器线圈中流过的电流是各侧电流互感器的副边电流之差，也就是说差动继电器是接在差动回路的；从理论上讲，正常情况下或外部故障时，流入变压器的电流和流出的电流（折算后的电流）相等，差回路中的电流为零。

当变压器正常运行或区外故障（流过穿越性电流）时，各侧电流互感器的副边电流本文极具参考价值，如若有用请打赏支持我们！不胜感激！

流入保护装置，通过程序的运行，各侧电流存在的相位差由软件自动进行校正，自动计算出各侧电流IH-（IM-IL）接近为零（IH为高压侧电流，IM为中压侧电流，IL为低压侧电流），则保护不动作。当变压器内部发生相间或匝间短路故障时，两侧（或三侧）向故障点提供短路电流，在差动回路中由于IM或IL改变了方向或等于零，流入差动继电器的电流IH-（IM-IL）不再接近于零；当差动电流大于差动保护装置的整定值时，保护动作，将被保护变压器的各侧断路器跳开，使故障变压器断开电源。

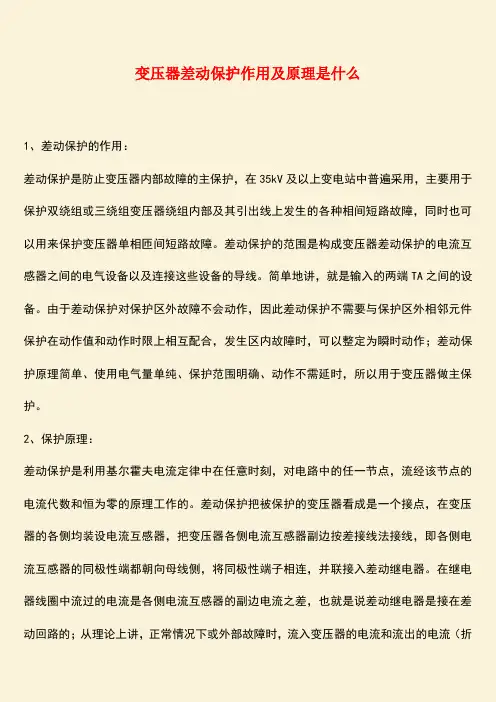

变压器差动保护作用及原理是什么

1、差动保护的作用：

差动保护是防止变压器内部故障的主保护，在35kV及以上变电站中普遍采用，主要用于保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备以及连接这些设备的导线。简单地讲，就是输入的两端TA之间的设备。由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，发生区内故障时，可以整定为瞬时动作；差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，所以用于变压器做主保护。

2、保护原理：

差动保护是利用基尔霍夫电流定律中在任意时刻，对电路中的任一节点，流经该节点的电流代数和恒为零的原理工作的。差动保护把被保护的变压器看成是一个接点，在变压器的各侧均装设电流互感器，把变压器各侧电流互感器副边按差接线法接线，即各侧电流互感器的同极性端都朝向母线侧，将同极性端子相连，并联接入差动继电器。在继电器线圈中流过的电流是各侧电流互感器的副边电流之差，也就是说差动继电器是接在差动回路的；从理论上讲，正常情况下或外部故障时，流入变压器的电流和流出的电流（折算后的电流）相等，差回路中的电流为零。

当变压器正常运行或区外故障（流过穿越性电流）时，各侧电流互感器的副边电流流入保护装置，通过程序的运行，各侧电流存在的相位差由软件自动进行校正，自动计算出各侧电流IH-（IM-IL）接近为零（IH为高压侧电流，IM为中压侧电流，IL为低压侧电流），则保护不动作。当变压器内部发生相间或匝间短路故障时，两侧（或三侧）向故障点提供短路电流，在差动回路中由于IM或IL改变了方向或等于零，流入差动继电器的电流IH-（IM-IL）不再接近于零；当差动电流大于差动保护装置的整定值时，保护动作，将被保护变压器的各侧断路器跳开，使故障变压器断开电源。

什么是逆功率保护和程跳逆功率保护？两者的作用是什么？有什么区别？

逆功率保护的作用

发电机逆功率保护主要用于保护汽轮机。一般而言，发电机的功率方向应该由发电机流向母线，但由于各种原因汽轮机主汽门关闭而发电机出口断路器未跳闸时，发电机将变为电动机运行，即从系统中吸取有功功率，拖动汽轮机旋转，功率的方向就由母线流向发电机，这就是逆功率。

这种运行工况对发电机并无影响，但是对汽轮机而言，由于没有蒸汽流入，汽轮机的转动将会使内部形成严重的鼓风摩擦，造成叶片过热损坏、低压缸排汽温度升高，低压缸整体向上膨胀后转子中心上移，在轴承座位置不变的情况下引起机组振动。所以设有逆功率保护，当发生逆功率时解列发变组，以保护汽轮机。

程跳逆功率保护的作用

发电机程序跳闸逆功率保护主要用于防止汽轮机超速。当发电机在带有一定有功负荷的情况下，发电机出口断路器突然跳开而汽轮机主汽门又未全部关闭时，此时汽轮机有可能出现超速而飞车的事故。为避免此类重大事故的发生，在励磁绕组过负荷、失磁等异常运行方式下，保护一般采用程序跳闸方式，动作后作用于先关闭汽轮机的主汽门，待发电机逆功率继电器动作后，与主汽门关闭后接通的辅助触点组成与门，经一短时限组成程跳逆功率保护，动作后作用于全停。

图一：发电机逆功率保护逻辑框图 图二：发电机逆功率保护逻辑框图

发电机功率保护定值（参考）：

1 逆功率定值 1.50％

2 逆功率信号延时 15.00s

3 逆功率跳闸延时 60.00s

4 程序逆功率定值 1.00％

5 程序逆功率跳闸延时 1.00s

逆功率保护和程跳逆功率保护的区别

程跳逆功率动作条件：汽轮机主汽门关闭行程接点闭合且发电机逆功率继电器动作，经短延时发电机跳闸。

逆功率保护设有一段两时限，短延时发信，长延时跳闸。其动作条件就一个，即逆功率继电器动作，经延时发电机跳闸。

正常停机下，发电机降到一定负荷后，汽轮机打闸，主汽门关闭，此时功率下降，等功率降至零，程跳逆功率同时检测到负荷到限和主汽门关闭信号两者全都满足后，发电机跳闸。程跳逆功率保护汽轮机防止飞车。

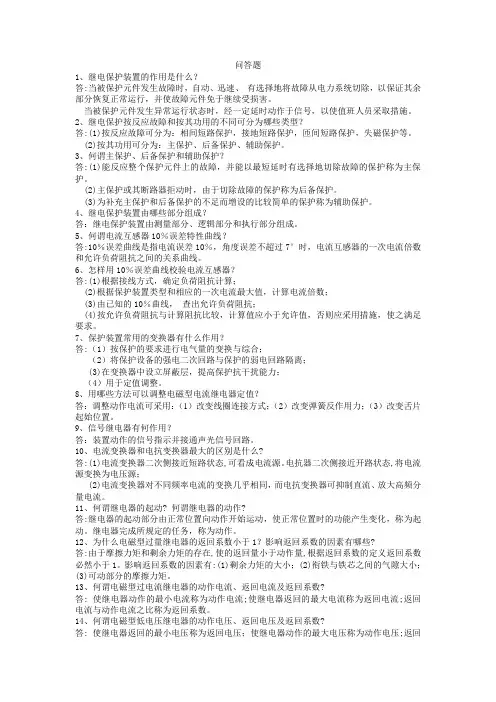

问答题

1、继电保护装置的作用是什么？

答:当被保护元件发生故障时，自动、迅速、 有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。

当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。

2、继电保护按反应故障和按其功用的不同可分为哪些类型？

答:(1)按反应故障可分为：相间短路保护，接地短路保护，匝间短路保护，失磁保护等。

(2)按其功用可分为：主保护、后备保护、辅助保护。

3、何谓主保护、后备保护和辅助保护？

答:(1)能反应整个保护元件上的故障，并能以最短延时有选择地切除故障的保护称为主保护。

(2)主保护或其断路器拒动时，由于切除故障的保护称为后备保护。

(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。

4、继电保护装置由哪些部分组成？

答：继电保护装置由测量部分、逻辑部分和执行部分组成。

5、何谓电流互感器10％误差特性曲线？

答:10％误差曲线是指电流误差10％，角度误差不超过7°时，电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。

6、怎样用10％误差曲线校验电流互感器？

答:(1)根据接线方式，确定负荷阻抗计算；

(2)根据保护装置类型和相应的一次电流最大值，计算电流倍数；

(3)由已知的10％曲线， 查出允许负荷阻抗；

(4)按允许负荷阻抗与计算阻抗比较，计算值应小于允许值，否则应采用措施，使之满足要求。

7、保护装置常用的变换器有什么作用？

答:（1）按保护的要求进行电气量的变换与综合；

（2）将保护设备的强电二次回路与保护的弱电回路隔离；
