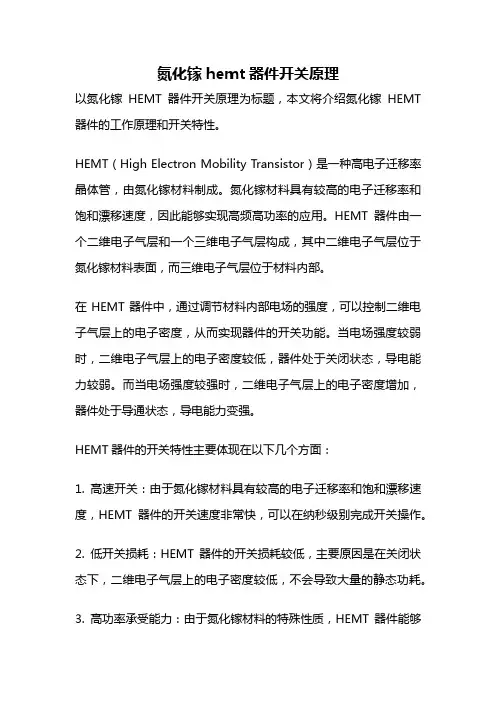

氮化镓hemt器件开关原理以氮化镓HEMT器件开关原理为标题，本文将介绍氮化镓HEMT 器件的工作原理和开关特性。
HEMT（High Electron Mobility Transistor）是一种高电子迁移率晶体管，由氮化镓材料制成。
氮化镓材料具有较高的电子迁移率和饱和漂移速度，因此能够实现高频高功率的应用。
HEMT器件由一个二维电子气层和一个三维电子气层构成，其中二维电子气层位于氮化镓材料表面，而三维电子气层位于材料内部。
在HEMT器件中，通过调节材料内部电场的强度，可以控制二维电子气层上的电子密度，从而实现器件的开关功能。
当电场强度较弱时，二维电子气层上的电子密度较低，器件处于关闭状态，导电能力较弱。
而当电场强度较强时，二维电子气层上的电子密度增加，器件处于导通状态，导电能力变强。
HEMT器件的开关特性主要体现在以下几个方面：1. 高速开关：由于氮化镓材料具有较高的电子迁移率和饱和漂移速度，HEMT器件的开关速度非常快，可以在纳秒级别完成开关操作。
2. 低开关损耗：HEMT器件的开关损耗较低，主要原因是在关闭状态下，二维电子气层上的电子密度较低，不会导致大量的静态功耗。
3. 高功率承受能力：由于氮化镓材料的特殊性质，HEMT器件能够承受较高的功率，适用于高频、高功率的应用场景。
4. 低噪声特性：HEMT器件具有较低的噪声系数，能够在高频应用中实现较低的噪声指标，提高系统的信噪比。
5. 宽工作温度范围：氮化镓材料具有较好的热稳定性和耐高温性能，使得HEMT器件能够在较宽的温度范围内正常工作。
HEMT器件的开关原理和特性使其在通信、雷达、微波放大器等高频高功率领域得到广泛应用。
例如，在通信系统中，HEMT器件可用于实现高频信号的放大和开关控制，提高系统的传输速率和容量。
在雷达系统中，HEMT器件可用于实现高频信号的发射和接收，提高系统的探测距离和分辨率。
在微波放大器中，HEMT器件可用于实现信号的放大和调节，提高系统的输出功率和线性度。

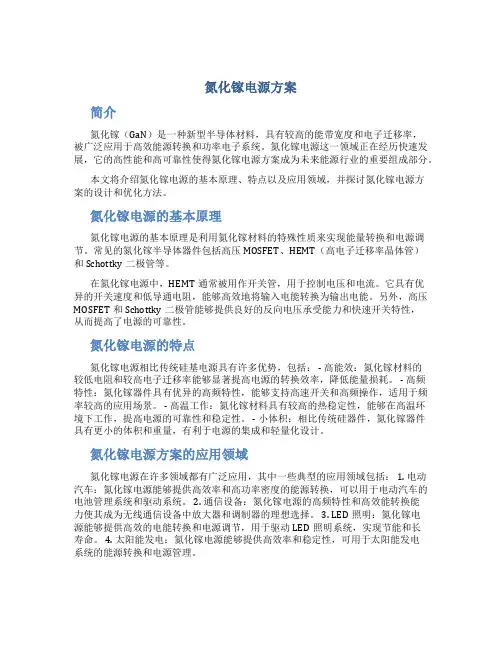

氮化镓电源方案简介氮化镓（GaN）是一种新型半导体材料，具有较高的能带宽度和电子迁移率，被广泛应用于高效能源转换和功率电子系统。
氮化镓电源这一领域正在经历快速发展，它的高性能和高可靠性使得氮化镓电源方案成为未来能源行业的重要组成部分。
本文将介绍氮化镓电源的基本原理、特点以及应用领域，并探讨氮化镓电源方案的设计和优化方法。
氮化镓电源的基本原理氮化镓电源的基本原理是利用氮化镓材料的特殊性质来实现能量转换和电源调节。
常见的氮化镓半导体器件包括高压MOSFET、HEMT（高电子迁移率晶体管）和Schottky二极管等。
在氮化镓电源中，HEMT通常被用作开关管，用于控制电压和电流。
它具有优异的开关速度和低导通电阻，能够高效地将输入电能转换为输出电能。
另外，高压MOSFET和Schottky二极管能够提供良好的反向电压承受能力和快速开关特性，从而提高了电源的可靠性。
氮化镓电源的特点氮化镓电源相比传统硅基电源具有许多优势，包括： - 高能效：氮化镓材料的较低电阻和较高电子迁移率能够显著提高电源的转换效率，降低能量损耗。
- 高频特性：氮化镓器件具有优异的高频特性，能够支持高速开关和高频操作，适用于频率较高的应用场景。
- 高温工作：氮化镓材料具有较高的热稳定性，能够在高温环境下工作，提高电源的可靠性和稳定性。
- 小体积：相比传统硅器件，氮化镓器件具有更小的体积和重量，有利于电源的集成和轻量化设计。
氮化镓电源方案的应用领域氮化镓电源在许多领域都有广泛应用，其中一些典型的应用领域包括： 1. 电动汽车：氮化镓电源能够提供高效率和高功率密度的能源转换，可以用于电动汽车的电池管理系统和驱动系统。
2. 通信设备：氮化镓电源的高频特性和高效能转换能力使其成为无线通信设备中放大器和调制器的理想选择。
3. LED照明：氮化镓电源能够提供高效的电能转换和电源调节，用于驱动LED照明系统，实现节能和长寿命。
4. 太阳能发电：氮化镓电源能够提供高效率和稳定性，可用于太阳能发电系统的能源转换和电源管理。
高压驱动氮化镓原理
高压驱动氮化镓的原理主要基于氮化镓（GaN）的特殊材料特性。
氮化镓是一种宽能隙的半导体材料，具有高电子迁移率和击穿电压，因此非常适合用于高压和高速开关应用。
在高压驱动氮化镓的应用中，通常使用半桥驱动器（如NCP51820）来驱动氮化镓功率开关。
半桥驱动器是一种能够驱动两个开关管（通常是两个GaNFET）的专用驱动器，用于实现高电压、高频率、快速dV/dt边沿速率开关的全部性能优势。
在高压驱动氮化镓的电路中，通常采用零电压开关（ZVS）或硬开关条件下的工作方式。
零电压开关是指在开关管开通之前将其两端的电压降为零，这样可以减小开关损耗并提高效率。
而硬开关则是在开关管开通或关断时其两端电压不为零，这会导致较大的开关损耗并降低效率。
在高压驱动氮化镓的电路中，还需要考虑电源PGND噪声注入低压侧栅极驱动路径的问题。
为了防止噪声干扰，高压侧和低压侧栅极驱动布线应相互隔离，并且只能连接到相应的GaNFET的SK引脚。
此外，在设计允许的范围内，HS和LS栅极走线的长度应尽可能相等，以确保两个GaNFET具有相似的栅极驱动阻抗。
总之，高压驱动氮化镓的原理主要基于氮化镓的特殊材料特性和半桥驱动器的应用。
通过合理的电路设计和布线策略，可以充分发挥氮化镓的高效、高速、高频率的开关性能。

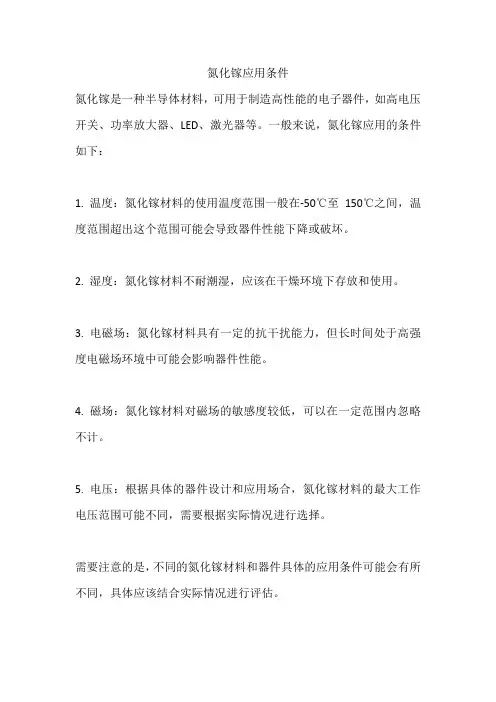

氮化镓应用条件
氮化镓是一种半导体材料，可用于制造高性能的电子器件，如高电压开关、功率放大器、LED、激光器等。
一般来说，氮化镓应用的条件如下：
1. 温度：氮化镓材料的使用温度范围一般在-50℃至150℃之间，温度范围超出这个范围可能会导致器件性能下降或破坏。
2. 湿度：氮化镓材料不耐潮湿，应该在干燥环境下存放和使用。
3. 电磁场：氮化镓材料具有一定的抗干扰能力，但长时间处于高强度电磁场环境中可能会影响器件性能。
4. 磁场：氮化镓材料对磁场的敏感度较低，可以在一定范围内忽略不计。
5. 电压：根据具体的器件设计和应用场合，氮化镓材料的最大工作电压范围可能不同，需要根据实际情况进行选择。
需要注意的是，不同的氮化镓材料和器件具体的应用条件可能会有所不同，具体应该结合实际情况进行评估。
氮化镓功率器件参数一、氮化镓功率器件概述氮化镓（GaN）功率器件是一种基于氮化镓材料制成的半导体功率器件，具有高电子迁移率、高热导率、高击穿电压等优点。
在近年来，随着氮化镓材料技术的不断发展和成熟，氮化镓功率器件已在众多领域得到广泛应用。
二、氮化镓功率器件的主要参数1.正向电压：正向电压是指器件在正向电流下所需要的电压。
氮化镓功率器件的正向电压较低，有利于提高整个电路的效率。
2.反向漏电流：反向漏电流是指在反向电压下，通过器件的电流。
氮化镓功率器件的反向漏电流较小，有助于降低功耗。
3.开关速度：开关速度是指器件在开启和关闭过程中的时间。
氮化镓功率器件具有较快的开关速度，可以减小开关损耗，提高电路的工作效率。
4.热阻：热阻是指器件散热能力与温度升高之间的阻力。
氮化镓功率器件具有较低的热阻，有利于提高器件的可靠性和稳定性。
5.负载电流：负载电流是指器件在正常工作状态下所能承受的电流。
氮化镓功率器件具有较高的负载电流能力，可以满足不同应用场景的需求。
三、氮化镓功率器件的应用领域1.高效电源：氮化镓功率器件在高效电源中的应用可以提高转换效率，减小体积和重量，降低系统成本。
2.电动汽车：氮化镓功率器件在电动汽车领域可以提高动力电池管理系统、电机控制器和充电器的性能。
3.无线通信：氮化镓功率器件在无线通信基站、卫星通信和雷达系统中具有广泛应用，可以提高设备的性能和可靠性。
4.新能源：氮化镓功率器件在新能源领域，如太阳能、风能等，可以提高转换效率，降低系统的成本和重量。
四、氮化镓功率器件的优缺点分析优点：1.高电子迁移率，有利于提高器件的开关速度和效率。
2.高热导率，有助于器件的散热和可靠性。
3.高击穿电压，提高器件的耐压性能。
4.较低的正向电压和反向漏电流，降低功耗。
缺点：1.制造成本相对较高。
2.器件的稳定性、可靠性与工艺和封装技术密切相关。
五、我国氮化镓功率器件的发展现状与展望1.发展现状：我国氮化镓功率器件产业已取得显著成果，部分企业具备了国际竞争力。

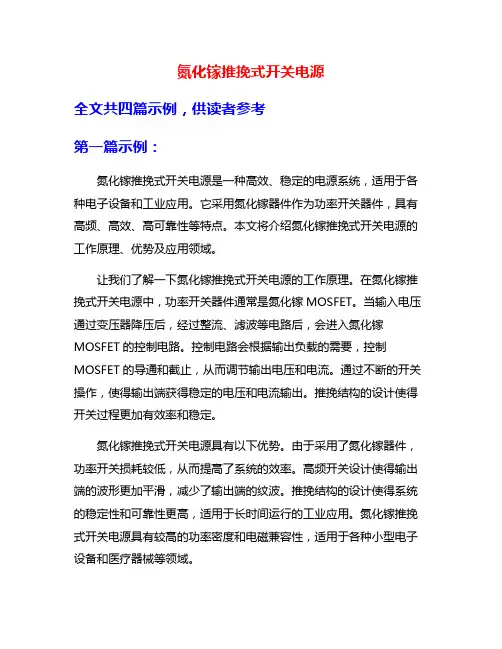

氮化镓推挽式开关电源全文共四篇示例，供读者参考第一篇示例：氮化镓推挽式开关电源是一种高效、稳定的电源系统，适用于各种电子设备和工业应用。
它采用氮化镓器件作为功率开关器件，具有高频、高效、高可靠性等特点。
本文将介绍氮化镓推挽式开关电源的工作原理、优势及应用领域。
让我们了解一下氮化镓推挽式开关电源的工作原理。
在氮化镓推挽式开关电源中，功率开关器件通常是氮化镓MOSFET。
当输入电压通过变压器降压后，经过整流、滤波等电路后，会进入氮化镓MOSFET的控制电路。
控制电路会根据输出负载的需要，控制MOSFET的导通和截止，从而调节输出电压和电流。
通过不断的开关操作，使得输出端获得稳定的电压和电流输出。
推挽结构的设计使得开关过程更加有效率和稳定。
氮化镓推挽式开关电源具有以下优势。
由于采用了氮化镓器件，功率开关损耗较低，从而提高了系统的效率。
高频开关设计使得输出端的波形更加平滑，减少了输出端的纹波。
推挽结构的设计使得系统的稳定性和可靠性更高，适用于长时间运行的工业应用。
氮化镓推挽式开关电源具有较高的功率密度和电磁兼容性，适用于各种小型电子设备和医疗器械等领域。
氮化镓推挽式开关电源在各个领域都有广泛的应用。
在工业控制领域，它可以作为各种传感器、执行器的电源供应，保证工业设备的正常运行。
在通信设备领域，氮化镓推挽式开关电源可为各种基站、路由器等设备提供稳定、高效的电源支持。
它还广泛应用于家用电器、医疗设备、汽车电子等领域，为设备提供高效、可靠的电源支持。
第二篇示例：氮化镓推挽式开关电源是一种高效、稳定且可靠的电源供应方案。
它采用氮化镓器件作为功率开关元件，具有高频开关速度、低损耗和高温性能等优点，适用于各种应用场景，尤其是对功率密度和效率要求较高的领域。
本文将从氮化镓推挽式开关电源的工作原理、优势特点、应用领域和未来发展趋势等方面进行详细介绍。
一、工作原理氮化镓推挽式开关电源是一种基于开关电路的电源供应方案，其基本工作原理是通过外部控制电路使氮化镓器件交替导通和关断，实现电源输入直流电压向输出端转换的过程。

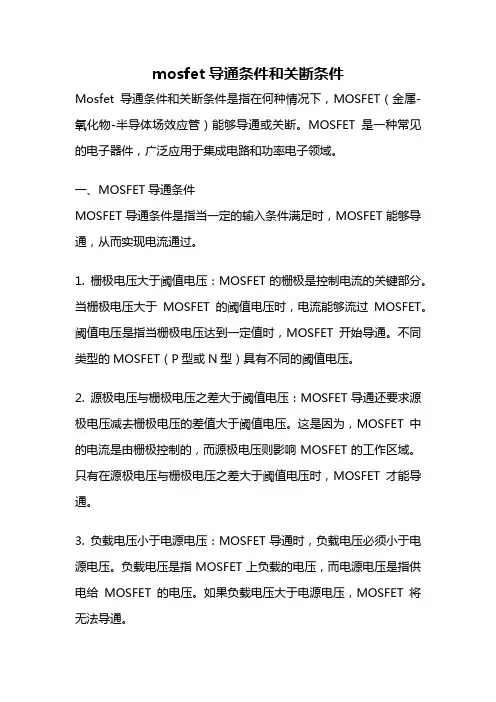

mosfet导通条件和关断条件Mosfet导通条件和关断条件是指在何种情况下，MOSFET（金属-氧化物-半导体场效应管）能够导通或关断。
MOSFET是一种常见的电子器件，广泛应用于集成电路和功率电子领域。
一、MOSFET导通条件MOSFET导通条件是指当一定的输入条件满足时，MOSFET能够导通，从而实现电流通过。
1. 栅极电压大于阈值电压：MOSFET的栅极是控制电流的关键部分。
当栅极电压大于MOSFET的阈值电压时，电流能够流过MOSFET。
阈值电压是指当栅极电压达到一定值时，MOSFET开始导通。
不同类型的MOSFET（P型或N型）具有不同的阈值电压。
2. 源极电压与栅极电压之差大于阈值电压：MOSFET导通还要求源极电压减去栅极电压的差值大于阈值电压。
这是因为，MOSFET中的电流是由栅极控制的，而源极电压则影响MOSFET的工作区域。
只有在源极电压与栅极电压之差大于阈值电压时，MOSFET才能导通。
3. 负载电压小于电源电压：MOSFET导通时，负载电压必须小于电源电压。
负载电压是指MOSFET上负载的电压，而电源电压是指供电给MOSFET的电压。
如果负载电压大于电源电压，MOSFET将无法导通。
二、MOSFET关断条件MOSFET关断条件是指当一定的输入条件满足时，MOSFET能够关断，从而停止电流通过。
1. 栅极电压小于阈值电压：与导通条件相反，MOSFET关断时，栅极电压必须小于阈值电压。
只有当栅极电压小于阈值电压时，MOSFET才能完全关断。
2. 源极电压与栅极电压之差小于阈值电压：同样地，源极电压减去栅极电压的差值也要小于阈值电压。
这是因为当差值小于阈值电压时，MOSFET无法维持导通状态，从而关断。
3. 负载电压大于电源电压：与导通条件相反，关断时负载电压必须大于电源电压。
如果负载电压小于电源电压，MOSFET将无法关断。
需要注意的是，以上条件仅为理想情况下的要求。
在实际应用中，还需要考虑MOSFET的最大电压、最大电流等参数，以确保器件的正常工作和可靠性。

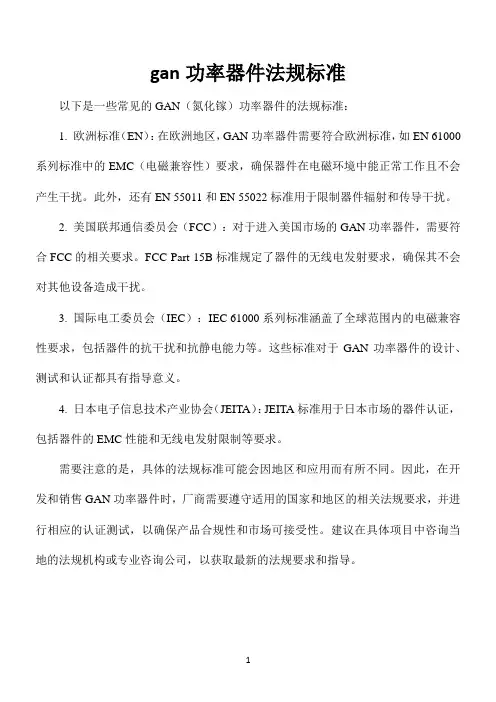

gan功率器件法规标准
以下是一些常见的GAN（氮化镓）功率器件的法规标准：
1. 欧洲标准（EN）：在欧洲地区，GAN功率器件需要符合欧洲标准，如EN 61000系列标准中的EMC（电磁兼容性）要求，确保器件在电磁环境中能正常工作且不会产生干扰。
此外，还有EN 55011和EN 55022标准用于限制器件辐射和传导干扰。
2. 美国联邦通信委员会（FCC）：对于进入美国市场的GAN功率器件，需要符合FCC的相关要求。
FCC Part 15B标准规定了器件的无线电发射要求，确保其不会对其他设备造成干扰。
3. 国际电工委员会（IEC）：IEC 61000系列标准涵盖了全球范围内的电磁兼容性要求，包括器件的抗干扰和抗静电能力等。
这些标准对于GAN功率器件的设计、测试和认证都具有指导意义。
4. 日本电子信息技术产业协会（JEITA）：JEITA标准用于日本市场的器件认证，包括器件的EMC性能和无线电发射限制等要求。
需要注意的是，具体的法规标准可能会因地区和应用而有所不同。
因此，在开发和销售GAN功率器件时，厂商需要遵守适用的国家和地区的相关法规要求，并进行相应的认证测试，以确保产品合规性和市场可接受性。
建议在具体项目中咨询当地的法规机构或专业咨询公司，以获取最新的法规要求和指导。
1。
氮化镓的短路能力1. 引言氮化镓（GaN）是一种新兴的宽禁带半导体材料，具有优异的电子特性和热性能。
由于其高电子迁移率、较高的饱和漂移速度和较大的击穿场强等特点，氮化镓在电力电子器件中具有广泛的应用前景。
其中一个重要的指标是其短路能力，即在故障情况下能够承受多大的电流而不发生烧毁。
本文将深入探讨氮化镓材料的短路能力及其影响因素，并介绍一些提高其短路能力的方法。
2. 氮化镓材料的基本特性2.1 常见晶体结构氮化镓晶体结构主要有两种形式：wurtzite结构和锌刚石结构。
其中，wurtzite 结构是最常见的形式，具有六方对称性。
2.2 带隙宽度和载流子迁移率氮化镓具有较宽的禁带宽度，通常在3.4-3.5电子伏特（eV）之间。
这使得氮化镓能够在高温环境下工作，具有较高的载流子迁移率。
2.3 热导率和热稳定性氮化镓材料具有较高的热导率和优异的热稳定性，可以有效地散热，提高器件的工作效率和可靠性。
3. 氮化镓材料的短路能力3.1 短路能力定义短路能力是指氮化镓材料在故障情况下能够承受的最大电流密度。
一般来说，短路能力越高，表明材料具有更好的耐受故障电流的能力。
3.2 影响因素氮化镓材料的短路能力受到多种因素的影响，包括晶体缺陷、杂质浓度、晶格应变等。
3.2.1 晶体缺陷晶体缺陷是影响氮化镓短路能力的重要因素之一。
常见的晶体缺陷包括位错、空位等。
这些缺陷会导致载流子散射和局域加热，从而降低材料的短路能力。
3.2.2 杂质浓度杂质浓度是另一个影响氮化镓短路能力的因素。
高浓度的杂质会导致更多的载流子散射和局域加热，降低材料的短路能力。
3.2.3 晶格应变晶格应变是指晶体中原子之间的相对位移。
适当的晶格应变可以改善载流子迁移率和热传导性能，提高氮化镓材料的短路能力。
3.3 短路能力测试方法常用的测试方法包括直流电阻测量、电压电流特性曲线测试和脉冲测试等。
这些方法可以评估氮化镓材料在不同电流密度下的短路能力，并提供相关参数用于器件设计和制造。
氮化镓推挽式开关电源-概述说明以及解释1.引言1.1 概述概述氮化镓推挽式开关电源是一种先进的电源技术，通过将氮化镓材料和推挽式开关电源结合起来，实现了电源系统的高效率和高性能。
本文将从氮化镓的特性和应用、推挽式开关电源的原理和优势，以及氮化镓推挽式开关电源的设计与性能优化等方面进行深入探讨。
氮化镓作为一种宽禁带半导体材料，具有较高的电子迁移率和热导率，能够实现功率器件的高频率工作和高功率密度。
推挽式开关电源则是一种高效率的电源拓扑结构，通过交替开关的方式控制电源输出，可以实现低功耗和高效率的电源转换。
将氮化镓与推挽式开关电源相结合，不仅可以充分发挥氮化镓的特性，还可以最大程度地提高电源系统的性能。
本文旨在深入探讨氮化镓推挽式开关电源的设计原理、优势和性能优化方法，以期为电源领域的研究和应用提供新的思路和方法。
1.2 文章结构本文将分为三个部分来讨论氮化镓推挽式开关电源。
首先，在引言部分将介绍整个文章的背景和意义，以及将要讨论的主题。
然后，在正文部分将详细介绍氮化镓的特性和应用，推挽式开关电源的原理和优势，以及氮化镓推挽式开关电源的设计与性能优化。
最后，在结论部分将总结氮化镓推挽式开关电源的优势和展望未来在电源领域的发展趋势。
编写文章1.2 文章结构部分的内容1.3 目的本文的目的是介绍氮化镓推挽式开关电源的原理、特性和应用，探讨氮化镓推挽式开关电源在电源领域中的优势和潜在性能提升空间，希望可以为相关领域研究人员提供一些启发和思路，推动氮化镓在电源领域的进一步应用和发展。
通过本文的阐述，读者可以更全面地了解氮化镓推挽式开关电源的设计与性能优化过程，以及未来氮化镓在电源领域的发展前景，从而促进电源领域的技术创新和发展。
2.正文2.1 氮化镓的特性和应用氮化镓（GaN）是一种新型半导体材料，具有许多优异的特性，使其在电子领域中得到广泛应用。
首先，氮化镓具有较高的载流子迁移率和饱和漂移速度，这使得氮化镓器件具有更高的工作频率和更低的开关损耗。
gan fet开关原理全文共四篇示例，供读者参考第一篇示例：gan fet开关原理是指通过控制栅极电压来实现器件的导通和截止状态的一种工作原理。
GaN FET（氮化镓场效应晶体管）是一种砷化镓（III-V族）半导体材料制成的固态器件，具有优异的高频特性、低损耗和高温特性，因此在功率电子领域得到广泛应用。
在GaN FET中，控制极为栅极，源极和漏极分别为器件的另外两个端口。
当栅极与源极之间的电压为零或负电压时，器件处于截止状态，电流无法流过器件；而当栅极与源极之间的电压为正值时，器件处于导通状态，电流可以流过器件。
GaN FET的开关原理是通过改变器件的栅极电压来实现器件的开关操作。
当给定栅极正向偏置电压时，栅极电场将在氮化镓中形成一个电子气，因此当栅极电压为正值时，电荷通过栅极注入到半导体中，形成导电通道，因此器件将处于导通状态。
如果栅极电压为零或负值，电子气将消失，栅极和源极之间的通道将断开，电流无法流过器件，器件处于截止状态。
GaN FET的开关速度非常快，能够实现亚纳秒级别的开关速度，这使得GaN FET在高频功率转换应用中具有明显的优势。
GaN FET具有较低的导通电阻和开关损耗，使得其在功率电子系统中能够实现更高的效率和更小的体积。
GaN FET的开关原理是通过控制栅极电压来实现器件的开关操作，通过改变栅极电压能够实现器件的导通和截止状态的切换，从而实现功率电子器件的高效工作。
随着GaN FET技术的不断发展和完善，相信它将在未来的功率电子领域发挥越来越重要的作用。
第二篇示例：GAN（Gallium Nitride）FET 是一种新型的功率开关器件，其原理是基于氮化镓材料的半导体器件。
相比传统的硅MOSFET器件，GAN FET拥有更高的电子迁移率和更低的导通电阻，可以实现更高的开关频率和更高的功率密度。
本文将详细介绍GAN FET的工作原理，并探讨其在功率电子应用中的优势和潜力。
1. GAN FET的基本结构GAN FET是一种具有门极、漏极和源极三个电极的晶体管。
mosfet导通关断的条件(一)MOSFET导通关断的条件1. 引言MOSFET（金属氧化物半导体场效应晶体管）是一种常用的功率开关器件，广泛应用于电子设备中。
MOSFET的导通与关断状态对电路性能具有重要影响，本文将介绍MOSFET导通和关断的条件。
2. 导通条件MOSFET导通是指MOSFET通路中的导通态，通常通过给源极与栅极之间施加足够大的电压来实现导通。
以下是MOSFET导通的条件：•栅极电压超过阈值电压：当栅极电压高于MOSFET的阈值电压时，MOSFET会开始导通。
阈值电压是指栅极电压和源极电压之间的电压差，当电压差超过阈值电压时，MOSFET导通。
•栅极与源极之间施加正电压：为使MOSFET导通，通常需要在栅极与源极之间施加一个正电压。
这将产生一个电场，使栅极以下的区域形成一个导电通道。
当电场强度足够高时，MOSFET导通。
•栅极电压与源极电压之间的差异：当栅极的电压高于源极的电压时，MOSFET导通。
这是因为栅极电压相对于源极电压是负的，并形成了一个反向偏置。
3. 关断条件MOSFET关断是指MOSFET通路中的关断态，通常通过使栅极与源极之间的电压低于阈值电压来实现关断。
以下是MOSFET关断的条件：•栅极电压低于阈值电压：关断MOSFET的最常见方法是将栅极电压降低至低于阈值电压。
这样，MOSFET会停止导通并进入关断态。
•栅极与源极之间没有电压差：当栅极电压与源极电压相同时，MOSFET会关断。
这是因为没有电场存在，栅极以下的区域无法形成导电通道。
•栅极电压与源极电压之间的差异小于阈值电压：当栅极电压与源极电压之间的差异小于阈值电压时，MOSFET会关断。
栅极和源极之间的电压差异是决定MOSFET导通或关断状态的重要因素。
4. 总结MOSFET导通和关断的条件对于电子设备的正常工作至关重要。
本文介绍了MOSFET导通和关断的条件，并概述了各个条件的原理。
•MOSFET导通条件：–栅极电压超过阈值电压–栅极与源极之间施加正电压–栅极电压与源极电压之间的差异•MOSFET关断条件：–栅极电压低于阈值电压–栅极与源极之间没有电压差–栅极电压与源极电压之间的差异小于阈值电压了解这些条件可以帮助我们更好地理解MOSFET的工作原理，并在设计电子电路时正确使用和控制MOSFET。
氮化镓器件在开关电源电路中的作用(二)氮化镓器件在开关电源电路中的作用1. 引言开关电源电路在电子设备中有着广泛的应用，其稳定性和高效性对设备性能至关重要。
而氮化镓器件作为一种新型的半导体材料，在开关电源电路中发挥着重要的作用。
本文将介绍氮化镓器件的特性和其在开关电源电路中的应用。
2. 氮化镓器件的特性氮化镓器件是指使用氮化镓材料制造的半导体器件。
它与传统的硅器件相比具有以下几个显著的特点：高电子迁移率氮化镓器件的电子迁移率较高，可以提供更好的导电性能，减小电流的损耗。
宽能带隙氮化镓器件的能带隙较宽，可以承受更高的电压，提高器件的抗电压能力。
高工作温度氮化镓器件能够在高温环境下工作，适用于一些对工作环境温度要求较高的场合。
3. 氮化镓器件在开关电源电路中的作用氮化镓器件在开关电源电路中具有以下几个重要的作用：低开关损耗由于氮化镓器件的高电子迁移率，它能够在较高的频率下进行开关操作，从而减小开关过程中的能量损耗。
快速开关速度氮化镓器件的高迁移率使得其具有较快的开关速度，可以通过快速开关来减小能量耗散，提高开关电源的效率。
抗电压能力强氮化镓器件的宽能带隙使得其能够承受较高的电压，提高了开关电源电路的抗电压能力。
适用于高温环境由于氮化镓器件的高工作温度特性，它可以在高温环境下长时间工作，提高了开关电源电路的可靠性和稳定性。
4. 总结氮化镓器件作为一种新型的半导体材料，在开关电源电路中发挥着重要的作用。
其高电子迁移率、宽能带隙、高工作温度等特性使其成为开关电源电路的理想选择。
在未来的发展中，氮化镓器件有望得到更广泛的应用，并为电子设备的性能提升带来新的可能性。
氮化镓驱动条件
氮化镓是一种广泛应用于半导体器件中的材料，它的性能直接影响着器件的性能和稳定性。
在实际应用中，如何合理地驱动氮化镓器件，是一个非常关键的问题。
首先，氮化镓器件的驱动需要满足一定的电压和电流要求。
在符合这些基本条件的前提下，还需要注意器件的温度和工作环境等因素对驱动的影响。
此外，对于不同类型的氮化镓器件，其驱动条件也可能存在一定的差异。
针对这些问题，我们需要系统地研究氮化镓器件的性能特点，了解其电学特性和热学特性等相关参数，从而确定最佳的驱动条件。
同时，还需要不断地进行实验和验证，优化器件的驱动方案，提高器件的性能和稳定性。
总之，氮化镓驱动条件是一个非常专业的领域，需要我们不断地深入研究和实践，才能更好地应用于实际生产和应用中。
- 1 -。
MOSFET开通时间和关断时间定义MOS管定期导通和关断mos管是金属（metal）-氧化物（oxid）-半导体（semiconductor）场效应晶体管，或者称是金属-绝缘体（insulator）-半导体。
MOS管的source和drain是可以对调的，他们都是在P型backgate中形成的N型区。
在多数情况下，这个两个区是一样的，即使两端对调也不会影响器件的性能。
这样的器件被认为是对称的。
在开关电源应用方面，这种应用需要MOS管定期导通和关断。
比如，DC-DC电源中常用的基本降压转换器依赖两个MOS管来执行开关功能，这些开关交替在电感里存储能量，然后把能量释放给负载。
我们常选择数百kHz乃至1MHz以上的频率，因为频率越高，磁性元件可以更小更轻。
在正常工作期间，MOS管只相当于一个导体。
因此，我们电路或者电源设计人员最关心的是MOS的最小传导损耗。
我们经常看MOS管的PDF参数，MOS管制造商采用RDS（ON）参数来定义导通阻抗，对开关应用来说，RDS（ON）也是最重要的器件特性。
数据手册定义RDS（ON）与栅极（或驱动）电压VGS以及流经开关的电流有关，但对于充分的栅极驱动，RDS（ON）是一个相对静态参数。
一直处于导通的MOS管很容易发热。
另外，慢慢升高的结温也会导致RDS（ON）的增加。
MOS管数据手册规定了热阻抗参数，其定义为MOS管封装的半导体结散热能力。
RθJC的最简单的定义是结到管壳的热阻抗。
其发热情况有：1.电路设计的问题，就是让MOS管工作在线性的工作状态，而不是在开关状态。
这也是导致MOS管发热的一个原因。
如果N-MOS做开关，G级电压要比电源高几V，才能完全导通，P-MOS则相反。
没有完全打开而压降过大造成功率消耗，等效直流阻抗比较大，压降增大，所以U*I也增大，损耗就意味着发热。
这是设计电路的最忌讳的错误。
2.频率太高，主要是有时过分追求体积，导致频率提高，MOS管上的损耗增大了，所以发热也加大了。
氮化镓器件开通和关断条件
氮化镓（GaN）是一种具有广泛应用前景的半导体材料，其特点包括较高的电子饱和漂移速度、较高的电子饱和迁移速度、较高的击穿场强度和较高的导热性能。
因此，氮化镓器件在高功率应用中具有巨大的潜力，如功率放大器、开关、射频应用等。
本文将分析氮化镓器件的开通和关断条件，以及相关的物理机制。
首先，我们来讨论氮化镓器件的开通条件。
开通，也称为导通（ON），指的是在器件中通过一定的电流，使得瞬时的电压降低，导致器件工作在导通状态下。
要使氮化镓器件开通，有几个关键参数需要满足：
1.此结果之一通常是达到氮化镓材料的载流子密度，以确保在给定的电压条件下具有较低的电阻。
这可以通过适当的设计和制造技术来实现，以增加材料中的载流子密度。
2.轴向外延器件的结构也是实现高开通效率的关键因素之一。
轴向外延是一种在氮化镓材料上生长的特殊结构，可以在晶格参数不匹配的情况下实现材料的生长。
这种结构还可以减少界面缺陷，改善材料的电子迁移率和载流子密度。
3.合理设计的源极和漏极接触也是实现高开通效率的重要因素。
源极和漏极接触电阻对氮化镓器件的开通效率有重要影响。
为了降低接触电阻，通
常采用金属/氮化镓界面的改进和优化设计。
其次，我们来讨论氮化镓器件的关断条件。
关断，也称为截止（OFF），指的是在器件中通过断开电流路径，使得瞬时的电压恢复到较高的状态，导致器件工作在关断状态下。
要使氮化镓器件关断，有几个关键参数需要满足：
1.关断通常是通过施加负偏压来实现的。
当外加负偏压时，高能电子将从导带跃迁到价带，从而降低了载流子密度。
此外，适当的设计和制造技术也可以实现更好的关断效果。
2.源极和漏极之间的电流路径和电场分布对关断效果有重要影响。
一个合适的结构可以减少漏电流路径，从而提高关断效率。
3.降低漏电流的关键是减少界面缺陷和电子陷阱。
通过优化材料制备和器件结构，可以减少界面缺陷和电子陷阱，从而提高器件的关断能力。
总结起来，氮化镓器件的开通和关断条件主要取决于材料的载流子密度、外延结构、接触电阻、外加电压以及器件结构等因素。
通过优化这些参数，可以实现高效的开通和关断过程。
随着氮化镓技术的不断发展和进步，相信氮化镓器件的性能将进一步提升，为高功率应用领域提供更多可能性。
