雷蒙磨工艺流程

雷蒙磨粉机使用说明书一、主要结构及工作原理该机结构主要由主机、分析器、成品旋风分离器、微粉旋风分离器及风管组成。

其中，主要由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。

工作时，将需要粉碎的物料从主机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自传，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起的物料送到磨辊与磨环之间，利用磨辊的滚动挤压而达到粉碎物料的目的。

风选过程：物料研磨后，风机将风吹入主机壳内，出起粉末，经置于研磨室上方的分析器进行分选，细度过粗的物料又落入研磨室重磨，细度合乎规范的随风流入大旋风收集器，收集后经出粉管排除，即成为成品。

风流由大旋风器上端的回风管回入风机，风路是循环的，并且在负压状态下流动，循环风路的风量增加部分经风机与主机间的废气管进入小旋风收集器，气流夹带微粉经过收集后，多余气流再进入布袋除尘器，被净化后排入大气。

二、安装此设备可在混凝土地平面上安装，混凝土厚度80-100mm，待混凝土凝固后开始安装，该机没有地脚螺丝，安装时请参照安装示意图。

先将主机按图示位置放好，再依次安装风机，旋风分离器及联接风管等，各联接法兰间必须用橡胶或泡沫塑料密封，以免漏气影响产量，安装联接紧固完毕，即可接上电源试机生产。

三、使用与保养1、磨机在工作过程中，应有固定人员看管，操作人员必须有一定的技术知识水平，用户根据本厂具体条件在磨机安装前对操作维修及电气等有关人员必须进行技术培训，对本机性能及原理达到一定熟悉程度，方能进行操作。

2、用户单位应根据磨机的使用情况制定设备维护保养和安全操作制度，保证磨机能长期安全运行。

3、该机除部分型号主轴上部采用滑动轴承外，其余传动部分采用滚动轴承。

因45、加料应均匀，不可忽多忽少。

加料过多会将风道堵塞，降低产量，容易烧坏电机，加料过少也会降低产量，进料粒度参照表1，严禁大块物料加入机内。

6、风量调节：位于风机进气管上的风量控制阀，一般开到最大位置，根据细度、产量要求适当调整。

雷蒙磨技术操作规程开动雷蒙磨粉机前，应检查机内是否有铁块类等杂物，检查螺栓螺母是否有松动特别是主机内的螺栓螺母更应严格检查，检查所有检修门关闭是否严密，调整好风机和主机的转向。

一、开机顺序1.开动斗式提升机；2.待料仓存有物料后，启动分析机；3.启动鼓风机（空负荷启动，待正常运转后再加载）；4.启动主机、在主机启动后随即启动电磁振动给料机。

接着调整自动控制按钮位置，按电流大小自动给料。

此时磨粉工作即为开始。

操作顺序简易表示如下：“启动”提升机-分析机-风机-主机-给料机。

二、停机时应按下列顺序关机1.先关闭给料机停止给料；2.约一分钟后停止主机；3.吹净残留的物料后停止鼓风机；4.最后关闭分析机；停机顺序是：给料机-主机-鼓风机-分析机。

三、注意：雷蒙磨粉机在正常工作时不准随意加油，要确保生产安全，雷蒙磨粉机在任何部分发生不正常噪音，或负荷突然增大应立即停机检查，排除故障，以免发生重大事故，再继续开机时必须将雷蒙磨粉机内余料取出，否则开机时电流过大，影响启动。

四、主要控制参数1、电流：1#、2#、4#雷蒙机主电机功率为45kw，额定电流为84.5A；风机电机功率37kw，额定电流为69.9A。

3#雷蒙机主电机功率为37kw，额定电流为69.9A；风机电机功率为30kw，额定电流为56.8A。

以上电流数据为电机的额定电流，使用过程中不允许超出电流额定值，否则容易导致电机烧坏。

考虑磨矿时，主电机电流波动幅度为8A左右，因此生产过程中实际控制电流为低于额定值10A左右，风机电流则波动幅度不大，以不超过额定值为准。

2、分析机转速：分析机转速主要是调节矿粉细度。

在风机电流不变的情况下，分析机转速越大，矿粉细度越细；分析机转速越小，矿粉细度越粗。

按以往经验，分析机转速300转／分时，矿粉则能达到合格细度。

3、给料：给料主要根据主电机电流调节，以不超过规定电流为准，同时通过听磨机声音辅助判断给料量的大小。

最大进料尺寸为30mm。

耐火材料厂雷蒙磨作业指导书一、开机前的准备工作：1、检查电源是否正常，电压低于360伏不允许开机。

2、严禁机器上堆放杂物。

3、检查各转动皮带的松紧情况，是否合乎要求。

4、检查各部位螺栓的松紧情况。

5、按润滑表规定对加油部位进行加油，如有漏油，立即修理。

6、检查鄂机进料的大小，必须按规定调整到20厘米以下位置。

二、磨粉机的起动：1、开提升机。

2、开鄂升破碎机，使料仓有一定的料。

3、开分析机，并按要求调整到适当位置。

4、开风机。

5、起动磨粉机，为使磨棍、磨坏不过多的磨损及避免机器振动过大，主机空转时间不得超过2分钟。

为使主机起动时间不至过长，磨动内物料不能存量过多。

6、开振动给料机，为使机器能正常运转，给料不能过多，也不能过少。

三、磨粉机运行注意事项：1、由于本机借助磨棍、磨坏及磨料间的冲击、摩擦而使料粉碎，因此机器运行时振动噪音过大，但声音是正常的，如果发现有不正常的声音或主机电流突然高而很长时间降不下来，应立即停机检查。

2、进料速度应均匀，进料速度的快慢可根据主机电流和管道气流压力高低来调节。

3、进入主机内的物料应为块料，如粉料应和块料渗合后进入主机。

4、经常检查各种轴承温度，不能超过60℃，或有不正常杂音，则应停机检查。

四、磨粉机的停机1、停止给料。

2、待主机内料空后，停主机。

3、关闭风机。

4、关分析机。

5、检查各停机手柄是否牌关闭状态。

6、关掉配电柜、电源。

五、磨粉机的安全操作规程。

1、只有熟读本机说明书及熟悉本机恨不能后，才能操作本机器。

2、要有严格的交接班制度，班内应设记录本，详细记录机器运行的运行状况。

3、开停机必须按“磨粉机的使用”一节进行。

4、工作地点应保持清洁。

5、禁止在机器运转时进行修理，注油和擦拭。

严禁机器带病工作，一旦发现故障应立即关机修理，修好后才能继续工作。

雷蒙磨粉机的工作原理雷蒙磨粉机是一种常见的工业设备，用于将原料磨成细粉，常用于建筑材料、化工、冶金等行业。

那么雷蒙磨粉机的工作原理是什么呢？雷蒙磨粉机主要由主机、风机、分析机、管道装置、电机等组成。

工作时，原料通过给料装置进入主机，在主机内部受到磨辊和磨环的挤压、摩擦和磨削作用，被磨成细粉。

然后，细粉随着空气流动进入风机，经过分析机的分级，粗粉返回主机重新磨碎，细粉由风机排出，最后通过管道装置收集和储存。

雷蒙磨粉机的工作原理可以简单概括为：原料进入主机，经过磨辊和磨环的磨削作用，被磨成细粉，然后通过风机和分析机的配合，将细粉分离出来。

具体来说，雷蒙磨粉机的工作过程可以分为以下几个环节：1. 给料装置：原料通过给料装置进入主机，给料装置通常由振动给料机、螺旋给料机等组成。

给料装置的作用是将原料均匀地送入主机，保证主机内部的稳定工作。

2. 主机：主机是整个磨粉机的核心部件，主要由磨辊、磨环、压力装置等组成。

原料进入主机后，受到磨辊和磨环的挤压、摩擦和磨削作用，被磨成细粉。

主机通过压力装置调整磨辊和磨环之间的间隙，以控制细粉的粒度。

3. 风机：风机是将细粉从主机中排出的关键设备，它通过产生负压效应，将细粉从主机中吸出，并通过管道装置输送到下一个工序。

风机的设计和调整直接影响细粉的排放效果和产量。

4. 分析机：分析机是一种重要的分级设备，它通过调节分级叶片的角度和转速，将细粉分成不同粒度的产品。

粗粉由分析机的分级叶片返回主机进行再磨，细粉则由风机排出。

5. 管道装置：管道装置用于收集和输送细粉，通常包括风道、气锁、除尘器等。

细粉通过管道装置输送到下一个工序或收集到储存设备中。

6. 电机：电机是整个磨粉机的动力源，它驱动主机、风机和分析机等设备的运转。

电机的功率和转速会直接影响磨粉机的生产能力和研磨效果。

雷蒙磨粉机的工作原理是通过主机的磨削作用将原料磨成细粉，然后通过风机和分析机的配合，将细粉分离出来。

这一过程涉及到给料、磨削、分级、排放等多个环节，各个部件的协调运作才能实现高效的磨粉工作。

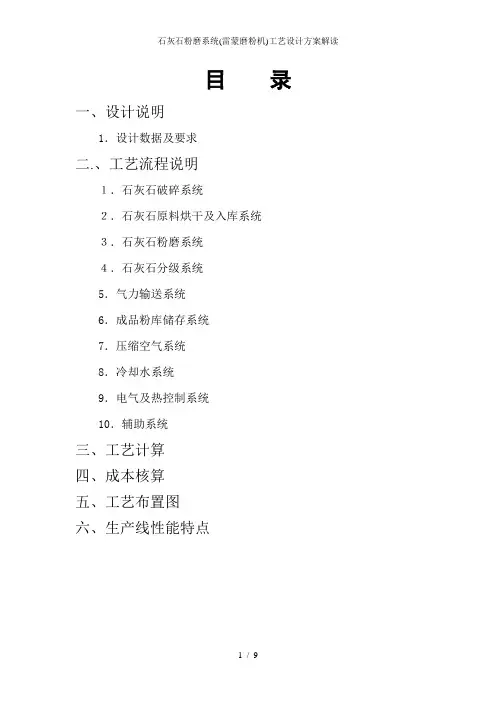

目录一、设计说明1．设计数据及要求二.、工艺流程说明１．石灰石破碎系统２．石灰石原料烘干及入库系统３．石灰石粉磨系统４．石灰石分级系统5．气力输送系统6．成品粉库储存系统7．压缩空气系统8．冷却水系统9．电气及热控制系统10．辅助系统三、工艺计算四、成本核算五、工艺布置图六、生产线性能特点一、设计数据及要求初始条件：水泥熟料日产5050t、石灰石（原料）在熟料中所占比例82.5%、1t熟料需消耗1.6t原料，得出日产水泥5050t所需原料=6666t，由于厂房系统工作制度为20h/d，可计算出石灰石每小时所需达到的产量：333.3t/h对于石灰石粉磨，根据要求作如下规定:①：原始粒度：小于200mm②：产品粒度：小于10um③：产量：333.3t/h二、工艺流程说明1．总体工艺流程：2．破碎机的选型和破碎的工艺流程2.1破碎机的选型：破碎系统的进料最大块度与出料粒度之比，称为破碎系统的破碎比，它影响到破碎段数的确定和破碎机的选型。

按破碎系统要求的破碎比选择破碎机时，如要求的破碎比大，宜选用锤式和反击式破碎机。

反击式破碎机能使物料多次受到打击、反击和互相撞击而破碎，因此它的破碎效率高，动力消耗低，产品粒度均匀，破碎比大，一般为40左右，高的可达150，粗碎用反击式破碎机喂料尺寸可过2m3；细碎用反击式破碎机的产品粒度小于3mm。

可以养活破碎级数，简化生产流程；结构简单，维修方便；适应性强，尤其是对于中等硬度、脆性物料。

反击式破碎机的进料溜槽和反击板可配备加热装置，防止物料的粘结。

反击式破碎机不须配备底部筛板可有效防止堵塞现象。

反击式破碎机主要用于石灰石、砂岩、煤及水泥熟料等的粗、中、细碎。

2.2工艺流程：把超级大块石灰石矿石进行初级破碎，破碎成约50公分的石灰石原料。

需要选用的设备是：鄂式破碎机。

鄂式破碎机的性能特点是：进料粒度不受限制，可以很大。

产量高。

石灰石由矿山开采，由汽车运输进厂，存放在露天堆场内，再由装载机喂入卸车坑，经电磁振动给料机机喂入1台PF-1007型反击式破碎机中。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.雷蒙磨的安装和操作流程雷蒙磨粉机要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。

其中雷蒙磨粉机主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。

辅助设备有颚式破碎机、提升机、电磁振动给料机、电控柜等，用户可以根据现场情况灵活选择。

一、雷蒙磨粉机工作原理：物料经粉碎到所需粒度后，由提升机将物料送至储料斗，再经振动给料机将料均匀连续的送入雷蒙磨粉机主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的。

物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选，细度过粗的物料落回重磨，合格细粉则随气流进入成品旋风集粉器，经出粉管排出，即为成品。

在雷蒙磨磨室内因被磨物料中有一定的水分，研磨时生热，水气蒸发，以及整机各管道接口不严密，外界气体被吸入，使循环气压增高，保证雷蒙磨粉机磨机在负压状态下工作，所增加的气流量通过余风管排入除尘器，被净化后排入大气。

二、雷蒙磨的特性与优点：1、整个雷蒙磨为立式的结构，占地面积相对小，系统性强，不论是从原材料的粗加工还是到输送到制粉及最后的包装，都可自成一个独立的雷蒙磨生产系统。

2、雷蒙机（雷蒙磨）与其他雷蒙磨相比而言，它的通筛率高，通筛率高达99%，是其他磨粉设备一般达不到的。

3、雷蒙机（雷蒙磨）主机传动装置采用密闭齿轮箱和带轮，传动平稳，运转可靠。

4、雷蒙磨粉机重要部件均采用优质铸件及型材制造，工艺精细，严谨的流程，保证了整套雷蒙磨粉机设备的耐用性5、电气系统采用集中控制，雷蒙磨粉机磨粉车间基本可实现无人作业，并且维修方面。

三、雷蒙磨粉机的运行改进趋势：雷蒙磨粉机在粉体行业将主要向高可靠性、节能、精确、自动工况监视和自动控制等方向发展。

雷蒙磨为常见磨粉设备，由于具有生产成本较低、运行较稳定以及性价高等特点，因此，现被用于大理石、方解石、水泥、石灰石以及活性炭等多种矿石的加工，并在化工、冶金以及制药等多个行业广泛应用。

那么，该机械结构有哪些组成，其工作原理又是什么呢?
雷蒙磨主要由主机、分析机、鼓风机、斗式提升机、鄂式破碎机、电磁振动给料机、电控电机、成品旋风分离器及管道装置等组成；而工作原理则是磨辊在离心力的作用下在磨环上进行滚压，使物料破碎成粉，然后在通过风机将成粉的物料吹起，后经分析机，使之要求细度的物料。

如不达标，则重新回磨腔进行研磨。

以上就是雷蒙磨结构及工作原理的一些简单介绍，相信大家通过以上内容对其也有了进一步的了解。

同时，由于该机械所加工的产品粒度可在40到400目内随意调节，因此，现应用广泛。

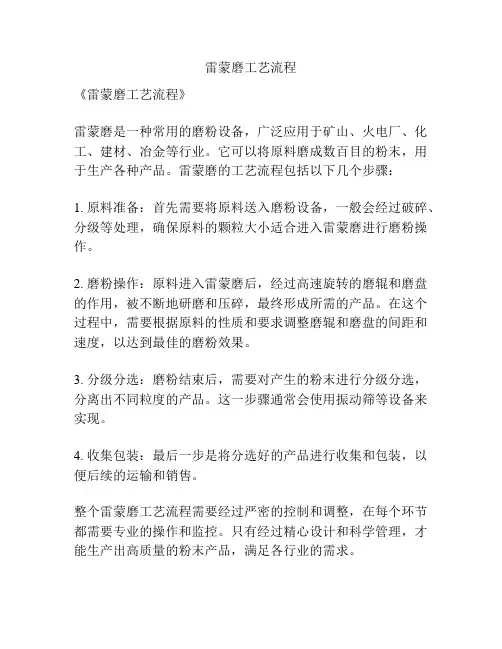

雷蒙磨工艺流程
《雷蒙磨工艺流程》
雷蒙磨是一种常用的磨粉设备，广泛应用于矿山、火电厂、化工、建材、冶金等行业。

它可以将原料磨成数百目的粉末，用于生产各种产品。

雷蒙磨的工艺流程包括以下几个步骤：
1. 原料准备：首先需要将原料送入磨粉设备，一般会经过破碎、分级等处理，确保原料的颗粒大小适合进入雷蒙磨进行磨粉操作。

2. 磨粉操作：原料进入雷蒙磨后，经过高速旋转的磨辊和磨盘的作用，被不断地研磨和压碎，最终形成所需的产品。

在这个过程中，需要根据原料的性质和要求调整磨辊和磨盘的间距和速度，以达到最佳的磨粉效果。

3. 分级分选：磨粉结束后，需要对产生的粉末进行分级分选，分离出不同粒度的产品。

这一步骤通常会使用振动筛等设备来实现。

4. 收集包装：最后一步是将分选好的产品进行收集和包装，以便后续的运输和销售。

整个雷蒙磨工艺流程需要经过严密的控制和调整，在每个环节都需要专业的操作和监控。

只有经过精心设计和科学管理，才能生产出高质量的粉末产品，满足各行业的需求。

雷蒙磨的工作原理和应用1. 引言雷蒙磨是一种常见的粉体加工设备，广泛应用于矿山、化工、建材等行业。

本文将介绍雷蒙磨的工作原理和应用。

2. 工作原理雷蒙磨的工作原理主要包括物料进料、研磨环、风机和除尘装置四个主要部分。

下面将详细介绍每个部分的工作原理：2.1 物料进料雷蒙磨通过物料进料装置将原料送入磨石的中心区域。

物料进料的速度和量可以通过调节进料阀门进行控制。

2.2 研磨环在研磨环内，原料被研磨轮和研磨环壁摩擦碰撞，使得原料颗粒受到破碎和磨细。

研磨轮的转速可以通过控制器进行调节，以控制研磨的细度。

2.3 风机风机负责将研磨后的颗粒物挤出磨机，将其送入物料分离器。

2.4 除尘装置为了避免粉尘污染环境，雷蒙磨通常配备了除尘装置，用于捕捉和过滤产生的粉尘颗粒。

3. 应用领域雷蒙磨由于其独特的工作原理和性能优势，在许多领域都有广泛的应用。

以下列举几个常见的应用领域：3.1 矿山行业在矿山行业中，雷蒙磨常用于矿石的研磨和粉磨工艺。

通过雷蒙磨，矿石可以得到更细的颗粒尺寸，以便于后续的选矿和浮选过程。

3.2 化工行业在化工行业中，雷蒙磨常用于化工原料的粉磨和混合。

通过雷蒙磨，化工原料可以得到更均匀的颗粒分布，提高产品质量。

3.3 建材行业在建材行业中，雷蒙磨常用于水泥、石膏等材料的研磨和粉磨。

通过雷蒙磨，材料可以得到更细的粉末，以提高建筑材料的性能和质量。

3.4 冶金行业在冶金行业中，雷蒙磨常用于金属矿石的研磨和选矿过程。

通过雷蒙磨，金属矿石可以得到更细的颗粒，使其更容易进行选矿和提炼。

3.5 其他行业此外，雷蒙磨还广泛应用于陶瓷、化妆品、食品等行业，用于颗粒物料的研磨和加工过程。

4. 总结本文介绍了雷蒙磨的工作原理和应用。

雷蒙磨通过物料进料、研磨环、风机和除尘装置等部件实现颗粒物料的研磨和粉磨过程。

雷蒙磨在矿山、化工、建材等行业有广泛的应用，提高了工艺流程的效率和产品质量。

雷蒙磨粉的工作原理
雷蒙磨粉机是一种常用的粉体加工设备，用于将各种物料研磨成细粉。

它的工作原理主要包括以下几个步骤：
1. 物料进料：经过给料装置或者输送带供料，物料通过进料口进入磨粉机的研磨腔。

2. 磨磨辊：磨粉机的核心组成部分是由一组磨辊构成的研磨腔，每个磨辊上都安装了一些磨板。

物料在磨辊之间不断地受到挤压、剪切和摩擦等作用力。

3. 研磨：磨辊的旋转使得物料在研磨腔中进行高速运动和碰撞，直到物料被磨成细粉。

磨板上的凸起物对物料起到切割和研磨的作用，同时也形成了物料的分层和分散。

4. 分级：磨粉机内部设有空气流分级装置，通过调节装置的速度和位置，可以将研磨后的细粉分级，得到不同粒度的成品粉。

5. 排粉：细粉经过分级后，通过空气流将较细的粉末排出，较粗的粉末则继续在研磨腔中进行循环研磨直到满足要求。

总而言之，雷蒙磨粉机借助磨辊的旋转和研磨腔内部的运动产生强烈的摩擦和碰撞作用，将物料破碎和磨细，然后通过适当的分级和排粉，得到所需粒度的成品
粉。

雷蒙磨粉机的工作原理
雷蒙磨粉机是一种常用的研磨设备，适用于各种矿石、非金属矿石、化工原料等的研磨加工。

其工作原理是利用机器内部的转子和固定的磨盘之间的磨擦和碰撞作用，将物料进行细分研磨，从而达到所需的细度和颗粒度。

具体来说，雷蒙磨粉机的工作原理如下：
1. 进料：物料从给料口进入磨粉机的研磨室，通常是通过螺旋输送器或者其他上料装置将物料连续均匀地送入磨粉机。

同时，由于磨粉机本身的旋转运动，物料也会在磨粉机内部形成旋转流动。

2. 研磨：雷蒙磨粉机的内部配有多个铰接链接的转子，转子上装有固定的研磨凸块。

当机器开始工作时，电动机带动转子高速旋转，同时磨盘也开始在机器内部以高速旋转。

3. 碾压、摩擦、碰撞：物料通过磨粉机内部的转子和磨盘之间的摩擦、碾压和碰撞作用，不断研磨细化。

由于磨盘和转子的高速旋转，物料在磨盘内部、研磨凸块上形成了高速离心运动。

在摩擦和碰撞的作用下，物料的颗粒逐渐变小，达到所需的细度和颗粒度。

4. 分级：经过磨粉机研磨后的物料进入到高速风机和分级器中。

在高速风机的作用下，物料被吹到分级器中，并经过分级器中的分级装置进行筛分。

较大颗粒的物料重新返回到磨粉机中进行二次研磨，而细小颗粒的物料则从分级器的出料口输出。

5. 收集：最终，输出的细颗粒物料会通过出料口被收集起来。

物料的收集方式可以根据具体使用情况而定，常见的方式有震动筛、袋收集、气力输送等。

通过上述工作原理，雷蒙磨粉机可以实现对物料的有效研磨，将其细分为所需的颗粒大小。

这种研磨方式具有研磨效率高、研磨效果好的特点，广泛应用于矿山、冶金、化工、建材等行业中。

雷蒙磨1 雷蒙磨的使用操作程序：1.1开机步骤：斗式提升机——鄂式破碎机——分析机——风机——主机——给料机。

开动磨机前，应检查所有检修门关闭是否严密，检查破碎机的鄂板间隙是否符合进料粒度尺寸，调整分析机转速，应达到近似成品粒度要求。

然后按顺序开机。

1.1.1开动斗式提升机；1.1.2开动鄂式破碎机；1.1.3待料仓存有物料后，启动分析机；1.1.4启动鼓风机（空负荷启动，待正常运行后再加载）；1.1.5启动主机，在启动主机瞬间随即启支电磁振动给料机。

此时粉磨工作开始。

1.2关机步骤：鄂式破碎机——斗式提升机——给料机——主机——风机——分析机。

1.2.1先关闭给料机停止给料；1.2.2约一分钟后停止主机；1.2.3吹净残留的粉子后停止鼓风机；1.2.4最后关闭分析机（注：提升机输送物料至料仓一定量生，先停止破碎机而后再停止提升，此项应由储料量现时变动）。

1.3工作时，将要粉碎的物料从主机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的三、四个磨辊装置、绕着垂直轴线公转，同时本身自转，由于旋转时离心力的作用，磨辊向外摆动，挤压于磨环，使铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚转而达到粉碎物料的目的。

1.4风选过程：物料研磨后，风机将风吹入主机壳内，吹起粉末，经置于研磨室上方的分析器进行分选，细度过粗的物料又落入研磨室重磨，细度合乎规格的随风流进入大旋风收集器，收集后经出粉管排出，即为成品。

风流由大旋风器上端的回风管回入风机，风路是循环的，并且在负压状态下流动，循环风路的风量增加部分经风机与主机中间的鄂废气管排出、进入方箱收集器，进行净化处理。

2 雷蒙磨使用注意事项：2.1 该机除主轴用滑动轴承外。

其余传动部分采用滚动轴承，因此必须在良好的润滑条件下运行，否则会损坏轴承，缩短使用寿命，保养方法如下：主轴加油时间每十天一次。

主轴底座轴承、风机轴承、磨辊轴承每三天用黄油枪加注5#钙基润滑脂一次，分析器轴承每二个月拆开清洗一次、加足5#钙基润滑脂。

书山有路勤为径，学海无涯苦作舟
雷蒙磨磨粉工艺简介
雷蒙机为常用磨粉设备，主要用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、青石，石油焦，化工原料保温材料等莫氏硬度不大于9.3 级，湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280 多种物料的高细制粉加工。

雷蒙磨系统组成主要包括给料机、雷蒙磨、分级机、旋风收集器、布袋除尘器、鼓风机、引风机等。

1、雷蒙磨结构特点
雷蒙磨是借助于悬挂在中心轴上的悬辊，在高速旋转时产生的挤压和研磨作
用而对煅后焦进行破碎的。

主要结构：在电动机带动的伞齿轮上固定一个中心轴，中心轴的插花加上悬挂着三个、四个或五个磨辊，它既能绕中心竖轴旋转，也可自转。

2、雷蒙磨工艺过程
雷蒙磨系统工作过程：给料机将煅后焦均匀定量连续地送入主机研磨室内进
行研磨，研磨后的粉料随风机气流上升，经分级机进行分级，符合细度要求的粉料随气流经管道进入旋风收集器内，进行分离收集，再经卸料阀排出至粉料仓即为成品粉料。

气流由旋风收集器上端回风管送入鼓风机，该机整个气流系统是密闭循环的，并且是在正负压状态流动的。

在研磨室内因煅后焦中有一定的含水量，研磨时产生热量导致磨室内气体蒸
发改变了气流量，且整机各管道结合处密封不严，外界气体被吸入，使循环气流风量增加，为此通过调整引风机和主机间的风量调节阀来达到气流的平衡，并将多余的气体导入布袋除尘器内，把多余气体带入的粉尘收集下来，多余气体净化后排入大气。

雷蒙磨系统工艺流程图3、雷蒙磨优缺点。

雷蒙磨机工作原理
雷蒙磨机是一种常用的粉磨设备，其工作原理如下：
1. 主机运转：电机通过减速器驱动主机转动。

主机的转速通常由电机的功率和磨盘材质决定。

2. 物料进料：物料通过给料装置从进料口进入磨机。

3. 粉磨作用：物料在主机内部被磨盘和磨辊之间的挤压、碾磨和摩擦作用下进行粉磨。

磨盘和磨辊上安装有一定规格和密度的磨料，物料与磨料接触时会发生磨碎和细化过程。

4. 粉末分离：经过粉磨后的物料进入分离器，分离器的旋风分离作用将粉末与气流分离。

粗粉经重力下降返回磨盘进行再次粉磨，而细粉则由气流经风道进入集尘装置。

5. 产粉系统：细粉由集尘装置收集，然后通过输送装置送入粉末储存仓或用于进一步加工。

6. 风力排放：经过分离器分离后的气流经过排风装置被排出磨机，以保持设备内气流的稳定流动。

综上所述，雷蒙磨机通过磨盘和磨辊对物料进行粉磨，然后通过分离器将粉末与气流分离，最终得到所需的细粉。

雷蒙磨生产工艺流程
嘿，朋友们！今天咱就来好好唠唠雷蒙磨生产工艺流程这个事儿。

你想想啊，那雷蒙磨就像一个超级大力士，能把各种矿石啊啥的给处理得服服帖帖。

首先呢，矿石被送进雷蒙磨里，就像一个小朋友走进了一个神奇的大工厂。

这时候雷蒙磨开始发力啦，各种零部件相互配合，就像一场精彩的舞蹈表演！“嘎吱嘎吱”，矿石被慢慢磨碎，这声音是不是很带感？
接着呀，磨碎的粉末从雷蒙磨里跑出来啦，那场面，就如同小精灵们在欢快地飞舞！然后呢，这些粉末会被进一步筛选、分类，哎呀呀，可精细啦！就好像在给它们选美一样呢，把最好的留下来。

在这个过程中，工人们也忙得热火朝天，他们就像守护宝贝的卫士，时刻关注着雷蒙磨的一举一动。

他们会检查这里，调试那里，确保一切都顺顺利利的。

他们还会互相交流：“嘿，你看这边咋样？”“没问题，妥妥的！”
这雷蒙磨生产工艺流程可不简单吧？你说它是不是很神奇？就像一个魔法盒子，能把矿石变成我们需要的宝贝粉末。

这整个过程啊，真是让人惊叹不已！不亲自去看看、了解了解，那可真太可惜啦！所以啊，大家一定要好好感受一下雷蒙磨的魅力，它绝对能让你大开眼界！我觉得雷蒙磨生产工艺流程真的太有意思啦，值得我们深入去探究和欣赏！。

磨粉系统(雷蒙磨)工艺技术操作规程
1. 它的特点和使用
雷蒙磨机是以磨辊和磨环为工作件，靠磨辊的惯性力粉碎，以研磨为主的粉磨机械.由于星形架的转速较高，磨辊数较多（一般三个以上）使物料受到粉碎的机会多，又应用圈流式粉.设风送，风筛装置，故是一种综合性的，连续生产，产量大，单位电耗较小，大粉碎比，细粉度均匀又可控制的粉碎机械。

所有的工作件几乎都是钢铁制品，物料受钢铁污染较严重、增加了后续除铁工序的负担，这在机械选型时要充分考虑.这种设备安装要求有高大的厂房建筑，粉尘较大.
2. 此使用这种磨机要特别注意如下几点：
(1). 主机应在负压下运行，如果喂料口等地方粉尘大量外逸，应检查各密封处，管路是否漏风，收尘器底管闸门是否关闭不严密，溢流堵塞等。

(2). 主机不应空载开车。

(3). 喂料速度要适宜均匀。

料层过薄，磨耗大；料层过厚，进气孔堵塞，气阻大，流速减小，已有粉磨料不能及时带走，出现塞车。

为此，采取的措施有应用电磁振动给料机加料和对现有的叶轮式间歇喂料器装设自动调节装置。

(4). 磨粉细度的控制除了调节分级器转速外，还要注意到
受收尘器，鼓风量等操作状态各因素的影响。

3. 磨粉的纯度要求；-200目（-0.074mm以下）。

雷蒙磨机全套构造由主机、剖析机、管路设备、鼓风机电机、制成品旋风分离器、鄂式破碎机、畚斗斗提机、电磁感应直线振动筛、电机控制电动机等构成。

工作时，需将须破碎的原材料从机堵盖侧边的进料斗添加到机身，然后借助悬架在主机梅花墙上的磨辊设备，绕着竖直中心线自转，最后由磨辊的翻转辗压而达到破碎原材料的目地。

操作流程
一、开动前
应查验全部维修门是不是关闭严实，查验粉碎机的腭板空隙是不是合乎入料粒度分布规格，调节剖析机转速比应达类似制成品粒度分布规定。

最后，依次打开机器。

二、操作顺序
简单操作顺序如下:启动→提升机→破碎机→分析仪→风机→主机→给料
机。

三、停机顺序
1、先关掉振动给料机终止给料机；
2、大约一分钟后停止主机；
3、吹净残余的粉子后终止鼓风机电机；
4、最后，关闭分析机。

最后，提醒大家，雷蒙机在正常工作期间不应随意加油。

如在生产过程中出现异常噪音或负荷突然增加时，应立即停机检查和排除故障，以免发生重大事故。
