(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910819151.2(22)申请日 2019.08.31(71)申请人 山东厚俞实业有限公司地址 257000 山东省东营市北二路北侧阜盛路与潍坊路交汇处(72)发明人 胡晨光　胡跃东　张侃侃　吴兵　武雅君　(74)专利代理机构 北京拉沃科创知识产权代理事务所(普通合伙) 11745代理人 陈永宁(51)Int.Cl.A01M 29/18(2011.01)G01V 8/10(2006.01)(54)发明名称一种智能超声波驱鸟器(57)摘要本发明涉及一种智能超声波驱鸟器，包括驱鸟器本体，驱鸟器本体上设有光敏感应器、太阳能电池板和监测器，驱鸟器本体内设有蓄电池、中央处理器和超声波发生器；光敏感应器与中央处理器相连，太阳能电池板与蓄电池相连，蓄电池与中央处理器、超声波发生器相连，且蓄电池与超声波发生器之间设有电源开关，中央处理器连接并控制电源开关和超声波发生器；监测器内部设有超声波传感器、信号调理电路和单片机；超声波传感器用于获取超声波发生器发出的超声波信号；单片机与中央处理器相连，将获取超声波声强实际信号、信号调理电路发出的超声波信号的频率和超声波信号的幅度传送至中央处理器，进而控制超声波发生器发出不同频率的超声波。

权利要求书1页 说明书2页 附图2页CN 110419526 A 2019.11.08C N 110419526A1.一种智能超声波驱鸟器，其特征在于：包括驱鸟器本体，所述驱鸟器本体上设有光敏感应器、太阳能电池板和监测器，所述驱鸟器本体内设有蓄电池、中央处理器和超声波发生器；所述光敏感应器与所述中央处理器相连，所述太阳能电池板与所述蓄电池相连，所述蓄电池与所述中央处理器、所述超声波发生器相连，且所述蓄电池与所述超声波发生器之间设有电源开关，所述中央处理器连接并控制所述电源开关和超声波发生器；所述监测器内部设有超声波传感器、信号调理电路和单片机；所述超声波传感器，用于获取超声波发生器发出的超声波信号；所述信号调理电路包括频率提取电路和幅度采样电路；所述频率提取电路，用于获取放大的超声波信号的频率；所述幅度采样电路，用于获取放大的超声波信号的幅度；所述单片机与所述中央处理器相连，将获取超声波声强实际信号、超声波信号的频率和超声波信号的幅度传送至中央处理器，进而控制超声波发生器发出不同频率的超声波。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821268095.5(22)申请日 2018.08.08(73)专利权人 翱翔（深圳）国际科技贸易有限公司地址 518000 广东省深圳市福田区沙头街道天安社区泰然八路33号云松大厦2A(72)发明人 张振江　(74)专利代理机构 深圳市凯达知识产权事务所44256代理人 刘大弯(51)Int.Cl.A01M 29/18(2011.01)A01M 29/24(2011.01)(54)实用新型名称一种超声波强力驱鼠器(57)摘要本实用新型公开了一种超声波强力驱鼠器，包括驱鼠器本体；驱鼠器本体由面壳和底壳连接组成；面壳外表面镶嵌有镜片，面壳内表面设有两组螺柱、两组卡槽、蜂鸣器限位槽和指示灯限位槽；底壳外表面设有第二自攻螺丝和插头，底壳内侧面一端设有两组卡榫，第二自攻螺丝螺纹连接螺柱，卡榫卡接卡槽；驱鼠器本体内部设有PCBA组件，PCBA组件四角螺纹连接第一自攻螺丝，PCBA组件上安装蜂鸣器、红色指示灯、蓝色指示灯和绿色指示灯；蜂鸣器和蜂鸣器限位槽活动接触，且蜂鸣器限位槽上设有声孔，红色指示灯、蓝色指示灯和绿色指示灯通过指示灯限位槽活动接触于镜片；本实用新型使得附近老鼠们的听觉系统和神经系统受到影响，能够击退老鼠，防止老鼠入侵家园。

权利要求书1页 说明书3页 附图1页CN 208676202 U 2019.04.02C N 208676202U1.一种超声波强力驱鼠器，包括驱鼠器本体；其特征在于：所述驱鼠器本体由面壳(2)和底壳(6)连接组成；所述面壳(2)为弧形壳体，所述面壳(2)弧形外表面一端镶嵌有镜片(1)，所述面壳(2)内表面一端设置有两组螺柱(8)，所述面壳(2)内表面另一端设置有两组卡槽(14)，两组所述螺柱(8)之间设置有蜂鸣器限位槽(9)，两组所述卡槽(14)之间设置有三组指示灯限位槽(16)；所述底壳(6)外表面一端螺纹连接两组第二自攻螺丝(7)，所述底壳(6)外表面另一端设置有插头(15)，所述底壳(6)内侧面一端设置有两组卡榫(13)，所述第二自攻螺丝(7)螺纹连接螺柱(8)，所述卡榫(13)卡接卡槽(14)；所述驱鼠器本体内部设置有PCBA组件(5)，所述PCBA组件(5)四角螺纹连接第一自攻螺丝(4)，所述PCBA组件(5)上安装有蜂鸣器(3)、红色指示灯(10)、蓝色指示灯(11)和绿色指示灯(12)；所述蜂鸣器(3)具有三种声波模块，所述三种声波模块为电磁波模块、第一超声波模块和第二超声波模式，所述电磁波模块、第一超声波模块和第二超声波模块分别内置电磁波模式、第一超声波模式和第二超声波模式；所述蜂鸣器(3)和蜂鸣器限位槽(9)活动接触，且所述蜂鸣器限位槽(9)上设置有声孔，所述红色指示灯(10)、蓝色指示灯(11)和绿色指示灯(12)通过指示灯限位槽(16)活动接触于镜片(1)。

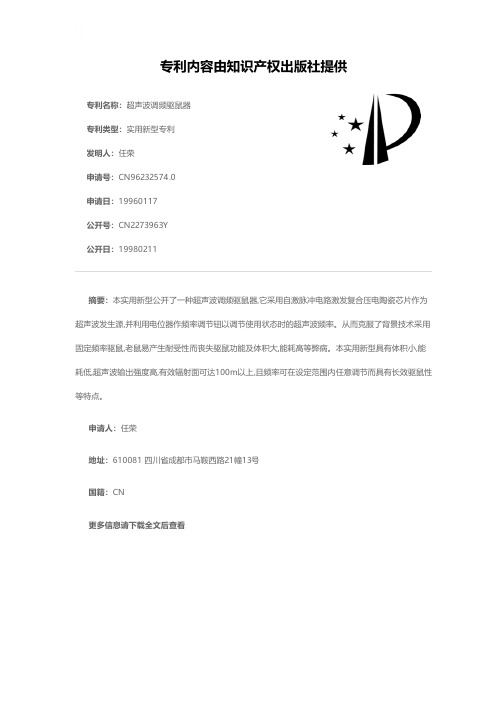

专利名称：超声波调频驱鼠器专利类型：实用新型专利
发明人：任荣
申请号：CN96232574.0
申请日：19960117
公开号：CN2273963Y
公开日：
19980211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种超声波调频驱鼠器,它采用自激脉冲电路激发复合压电陶瓷芯片作为超声波发生源,并利用电位器作频率调节钮以调节使用状态时的超声波频率。

从而克服了背景技术采用固定频率驱鼠,老鼠易产生耐受性而丧失驱鼠功能及体积大,能耗高等弊病。

本实用新型具有体积小,能耗低,超声波输出强度高,有效辐射面可达100m以上,且频率可在设定范围内任意调节而具有长效驱鼠性等特点。

申请人：任荣
地址：610081 四川省成都市马鞍西路21幢13号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种高灵敏捕鼠器专利类型：实用新型专利
发明人：汪宁新,王建农
申请号：CN99227913.5
申请日：19990401
公开号：CN2402145Y
公开日：
20001025
专利内容由知识产权出版社提供
摘要：本实用新型是一种高灵敏动物诱捕装置。

主要特征是用诱饵作支撑物和饵靠挡板机构、联动支撑机构逐级控制长柄弹簧钩。

其特点是操作简便,安全可靠、简单、精巧、灵敏、迅速、易去味。

适用范围广。

可广泛用于城乡、家庭、单位。

是一种男女老少都能操作自如的理想的捕鼠装置。

申请人：汪宁新,王建农
地址：210015 江苏省南京市下关区安乐村674号7幢3单元101室
国籍：CN
更多信息请下载全文后查看。

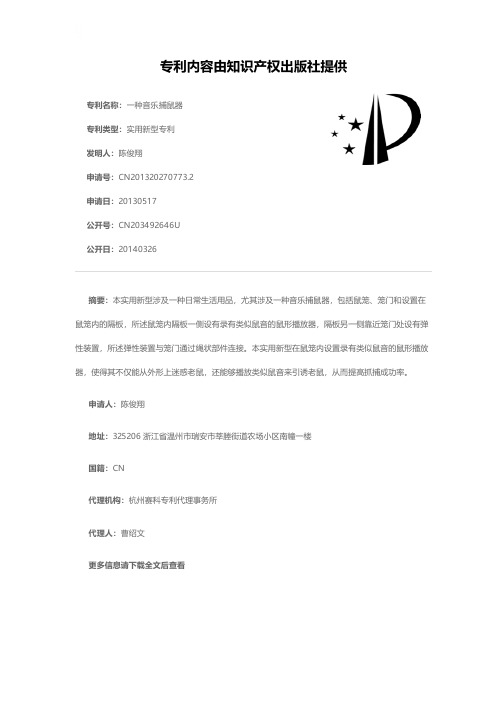

专利名称：一种音乐捕鼠器专利类型：实用新型专利
发明人：陈俊翔
申请号：CN201320270773.2申请日：20130517
公开号：CN203492646U
公开日：
20140326
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种日常生活用品，尤其涉及一种音乐捕鼠器，包括鼠笼、笼门和设置在鼠笼内的隔板，所述鼠笼内隔板一侧设有录有类似鼠音的鼠形播放器，隔板另一侧靠近笼门处设有弹性装置，所述弹性装置与笼门通过绳状部件连接。

本实用新型在鼠笼内设置录有类似鼠音的鼠形播放器，使得其不仅能从外形上迷惑老鼠，还能够播放类似鼠音来引诱老鼠，从而提高抓捕成功率。

申请人：陈俊翔
地址：325206 浙江省温州市瑞安市莘塍街道农场小区南幢一楼
国籍：CN
代理机构：杭州赛科专利代理事务所
代理人：曹绍文
更多信息请下载全文后查看。

智能电子驱鼠器经历分享〔使用分享〕一、产品概述:这款智能电子驱鼠器是一款针对老鼠与害虫的高科技研发产品，结合了目前现代最新微电子高科技技术，可以同时间歇交替地产生极低频电磁波、超声波与仿生波频率，三重频率影响老鼠等害虫的听觉系统和神经系统产生不适，而逃离现场。

即使老鼠等害虫一时不能逃走，也会慌害怕、食欲不振，失去繁殖能力和侵害能力，从而到达物理驱赶作用。

二、技术性能:•产品：智能电子驱鼠器•工作电压：110~240V•额定输出功率：5W,可连续使用•超声波频率：15KHz~30KHz•使用围：200m2•外观材料：ABS 防高温材质•规格(cm)：11X8.2X7•功能特点：超声波、仿声波、电磁波•重量：1.1kg•电磁波频率：0.8Hz~8KHz•颜色：白色三、使用方法:1、使用时，将产品插在墙上110~240V 电源插座，插稳后，滑动电源开关。

2、驱鼠器通电后，灯光闪亮语音播放"欢迎使用这款智能驱鼠器，超声波驱鼠已启动〞播报完毕，此时运作一切正常，正式开场工作。

3、主机置模拟仿生波，利用老鼠惨叫声与猫叫声，进展物理威吓，迫使逃离现场。

电磁波与超声波是同时进展播放的，所以三重波段频率全方位更有效驱赶老鼠与害虫。

4、主机左按钮是调节仿生波间隔长短与关闭仿声波，右按钮是负责调控音频播放大小。

5、为提供广阔用户需求，产品上配置的USB 供电端口，可进展移动性使用，即使远离墙边插座也能通过其他方式进展供电使用。

四、安装方法:将产品安装在距地面20~30 厘米墙上的220V 电源插座，与地面保持垂直。

产品正面1 米之不得有高大的障碍物，会直接影响使用效果。

产品对准老鼠与害虫频繁出没的地方即可。

安装密度越大，使用效果更佳。

联系：五、用途围：(1).这款产品除驱除老鼠外，同时对蚊子、蟑螂、蚂蚁、蜘蛛、蟋蟀、臭虫、蚕蛾等，也有一定的抑制作用。

(2). 这款产品可以广泛地应用于：家居、医院、办公室、餐厅、厨房等区域。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610566791.3(22)申请日 2016.06.29(71)申请人 陈江地址 443700 湖北省兴山县政府综合办公大楼15楼兴山县科技局李兵转(72)发明人 陈江　(51)Int.Cl.A01M 29/18(2011.01)A01M 29/16(2011.01)(54)发明名称一种声波驱鼠器(57)摘要一种声波驱鼠器，包括壳体，壳体上设有发声口和声波发生器，发声口能够发出老鼠天敌的声音，声波发生器能够发出声波对老鼠进行干扰。

壳体还设有发声开关和声波开关，发声开关和声波开关分别控制发声口与声波发生器的工作。

通过采用上述结构，白天能够利用声音进行驱鼠，采用发出猫叫或其他老鼠天敌的声音进行驱鼠，能够实现环保安全的驱鼠工作，避免驱鼠装置或驱鼠药对环境的污染；夜晚通过声波进行驱鼠，在不打扰人们正常休息的情况下，能够有效避免老鼠的室内活动。

权利要求书1页 说明书1页 附图1页CN 107535478 A 2018.01.05C N 107535478A1.一种声波驱鼠器，包括壳体(1)，其特征是：壳体(1)上设有发声口(2)和声波发生器(3)，发声口(2)能够发出老鼠天敌的声音，声波发生器(3)能够发出声波对老鼠进行干扰。

2.根据权利要求1所述的一种声波驱鼠器，其特征在于：所述的壳体(1)还设有发声开关(4)和声波开关(5)，发声开关(4)和声波开关(5)分别控制发声口(2)与声波发生器(3)的工作。

权　利　要　求　书1/1页CN 107535478 A一种声波驱鼠器技术领域[0001]本发明涉一种驱鼠器，特别是一种声波驱鼠器。

背景技术[0002]老鼠是四害之一，对人类的生存环境健康有极大的危害，现有的捕鼠装置捕鼠效率低，并且不能同时进行多只老鼠的捕捉。

发明内容[0003]本发明所要解决的技术问题是提供一种声波驱鼠器，能够通过声音及声波的干扰，对老鼠进行驱除，避免了老鼠对室内环境的破坏。
