微机原理与接口技术习题解答第1章微型计算机系统〔习题〕简答题（1）计算机字长（Word）指的是什么（2）总线信号分成哪三组信号（3）PC机主存采用DRAM组成还是SRAM组成（4）Cache是什么意思（5）ROM-BIOS是什么（6）中断是什么（7）32位PC机主板的芯片组是什么（8）教材中MASM是指什么（9）处理器的“取指－译码－执行周期”是指什么（10）本课程的主要内容属于计算机系统层次结构中哪个层次〔解答〕①处理器每个单位时间可以处理的二进制数据位数称计算机字长。
②总线信号分成三组，分别是数据总线、地址总线和控制总线。
③ PC机主存采用DRAM组成。
④高速缓冲存储器Cache是处理器与主存之间速度很快但容量较小的存储器。
⑤ ROM-BIOS是“基本输入输出系统”，操作系统通过对BIOS的调用驱动各硬件设备，用户也可以在应用程序中调用BIOS中的许多功能。
⑥中断是CPU正常执行程序的流程被某种原因打断、并暂时停止，转向执行事先安排好的一段处理程序，待该处理程序结束后仍返回被中断的指令继续执行的过程。
⑦主板芯片组是主板的核心部件，它提供主板上的关键逻辑电路。
⑧ MASM是微软开发的宏汇编程序。
⑨指令的处理过程。
处理器的“取指—译码—执行周期”是指处理器从主存储器读取指令（简称取指），翻译指令代码的功能（简称译码），然后执行指令所规定的操作（简称执行）的过程。
⑩机器语言层，即指令集结构。
（学生很多认为是：汇编语言层。
前4章主要涉及汇编语言，但本书还有很多处理器原理等内容）〔习题〕判断题（1）软件与硬件的等价性原理说明软硬件在功能、性能和成本等方面是等价的。
（2）IA-64结构是IA-32结构的64位扩展，也就是Intel 64结构。
（3）8086的数据总线为16位，也就是说8086的数据总线的个数、或说条数、位数是16。
（4）微机主存只要使用RAM芯片就可以了。
（5）处理器并不直接连接外设，而是通过I/O接口电路与外设连接。

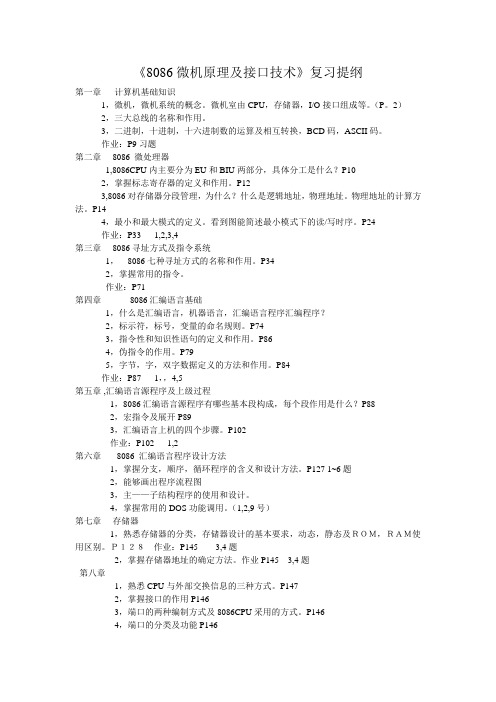

《8086微机原理及接口技术》复习提纲第一章计算机基础知识1，微机，微机系统的概念。
微机室由CPU，存储器，I/O接口组成等。
（P。
2）2，三大总线的名称和作用。
3，二进制，十进制，十六进制数的运算及相互转换，BCD码，ASCII码。
作业：P9习题第二章8086 微处理器1,8086CPU内主要分为EU和BIU两部分，具体分工是什么？P102，掌握标志寄存器的定义和作用。
P123,8086对存储器分段管理，为什么？什么是逻辑地址，物理地址。
物理地址的计算方法。
P144，最小和最大模式的定义。
看到图能简述最小模式下的读/写时序。
P24作业：P33 1,2,3,4第三章8086寻址方式及指令系统1，8086七种寻址方式的名称和作用。
P342，掌握常用的指令。
作业：P71第四章8086汇编语言基础1，什么是汇编语言，机器语言，汇编语言程序汇编程序？2，标示符，标号，变量的命名规则。
P743，指令性和知识性语句的定义和作用。
P864，伪指令的作用。
P795，字节，字，双字数据定义的方法和作用。
P84作业：P87 1，，4,5第五章,汇编语言源程序及上级过程1，8086汇编语言源程序有哪些基本段构成，每个段作用是什么？P882，宏指令及展开P893，汇编语言上机的四个步骤。
P102作业：P102 1,2第六章8086 汇编语言程序设计方法1，掌握分支，顺序，循环程序的含义和设计方法。
P127 1~6题2，能够画出程序流程图3，主——子结构程序的使用和设计。
4，掌握常用的DOS功能调用。
（1,2,9号）第七章存储器1，熟悉存储器的分类，存储器设计的基本要求，动态，静态及ＲＯＭ，ＲＡＭ使用区别。
Ｐ１２８作业：P145 3,4题2，掌握存储器地址的确定方法。
作业P145 3,4题第八章1，熟悉CPU与外部交换信息的三种方式。
P1472，掌握接口的作用P1463，端口的两种编制方式及8086CPU采用的方式。
P1464，端口的分类及功能P1465，什么事DMA？它在计算机系统的作用及两种状态。

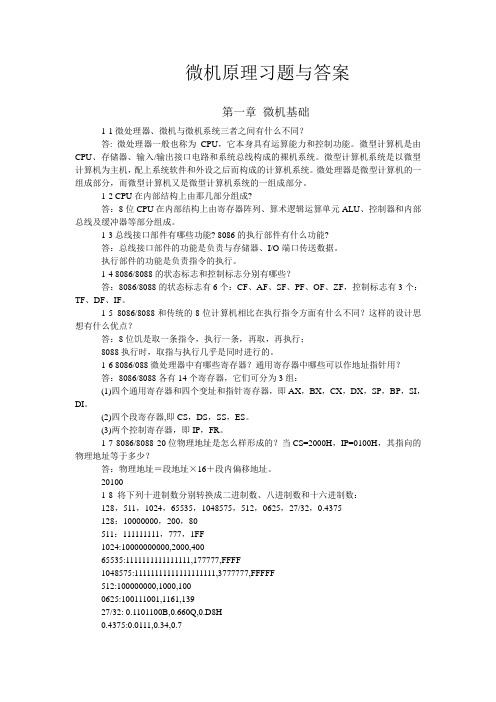

微机原理习题与答案第一章微机基础1-1微处理器、微机与微机系统三者之间有什么不同？答: 微处理器一般也称为CPU，它本身具有运算能力和控制功能。
微型计算机是由CPU、存储器、输入/输出接口电路和系统总线构成的裸机系统。
微型计算机系统是以微型计算机为主机，配上系统软件和外设之后而构成的计算机系统。
微处理器是微型计算机的一组成部分，而微型计算机又是微型计算机系统的一组成部分。
1-2 CPU在内部结构上由那几部分组成?答：8位CPU在内部结构上由寄存器阵列、算术逻辑运算单元ALU、控制器和内部总线及缓冲器等部分组成。
1-3总线接口部件有哪些功能? 8086的执行部件有什么功能?答：总线接口部件的功能是负责与存储器、I/O端口传送数据。
执行部件的功能是负责指令的执行。
1-4 8086/8088的状态标志和控制标志分别有哪些？答：8086/8088的状态标志有6个：CF、AF、SF、PF、OF、ZF，控制标志有3个：TF、DF、IF。
1-5 8086/8088和传统的8位计算机相比在执行指令方面有什么不同？这样的设计思想有什么优点？答：8位饥是取一条指令，执行一条，再取，再执行；8088执行时，取指与执行几乎是同时进行的。
1-6 8086/088微处理器中有哪些寄存器？通用寄存器中哪些可以作地址指针用？答：8086/8088各有14个寄存器，它们可分为3组：(1)四个通用寄存器和四个变址和指针寄存器，即AX，BX，CX，DX，SP，BP，SI，DI。
(2)四个段寄存器,即CS，DS，SS，ES。
(3)两个控制寄存器，即IP，FR。
1-7 8086/8088 20位物理地址是怎么样形成的？当CS=2000H，IP=0100H，其指向的物理地址等于多少？答：物理地址＝段地址×16＋段内偏移地址。
201001-8 将下列十进制数分别转换成二进制数、八进制数和十六进制数：128，511，1024，65535，1048575，512，0625，27/32，0.4375128：10000000，200，80511：111111111，777，1FF1024:10000000000,2000,40065535:1111111111111111,177777,FFFF1048575:11111111111111111111,3777777,FFFFF512:100000000,1000,1000625:100111001,1161,13927/32: 0.1101100B,0.660Q,0.D8H0.4375:0.0111,0.34,0.71-9将下列二进制数转换成十进制及十六进制数：1100110101B，101101.1011B 答：1100110101:821,335101101.1011B:45.6875,2D.BH1-10 (4 5 7 8)10=（0100 0101 0111 1000 ）BCD=1000111100010B1-11 写出下列数的原码、反码、补码、和移码（设字长为8位）：15，-20，-27/3215:00001111,00001111,00001111,10001111-20:10010100,11101011,11101100,01101100-27/32:1.1101100,1.0010011,1.0010100,0.00101001-12 16位无符号定点整数的数值表示范围为多少？8位补码表示的数值范围是多少？16位补码呢？（整数情况）答：16位无符号数表示的范围是0~~655358位补码表示的数值范围为+127~~-128。
微机原理与接口技术(楼顺天第二版)第六章习题解答微机原理与接口技术（楼顺天第二版）习题解答第6章总线及其形成6.1答：内存储器按其工作方式的不同，可以分为随机存取存储器（简称随机存储器或RAM）和只读存储器（简称ROM）。
随机存储器。
随机存储器允许随机的按任意指定地址向内存单元存入或从该单元取出信息，对任一地址的存取时间都是相同的。
由于信息是通过电信号写入存储器的，所以断电时RAM中的信息就会消失。
计算机工作时使用的程序和数据等都存储在RAM中，如果对程序或数据进行了修改之后，应该将它存储到外存储器中，否则关机后信息将丢失。
通常所说的内存大小就是指RAM 的大小，一般以KB或MB为单位。
只读存储器。
只读存储器是只能读出而不能随意写入信息的存储器。
ROM中的内容是由厂家制造时用特殊方法写入的，或者要利用特殊的写入器才能写入。
当计算机断电后，ROM中的信息不会丢失。
当计算机重新被加电后，其中的信息保持原来的不变，仍可被读出。
ROM适宜存放计算机启动的引导程序、启动后的检测程序、系统最基本的输入输出程序、时钟控制程序以及计算机的系统配置和磁盘参数等重要信息。
6.2 答：存储器的主要技术指标有：存储容量、读写速度、非易失性、可靠性等。
6.3答：在选择存储器芯片时应注意是否与微处理器的总线周期时序匹配。
作为一种保守的估计，在存储器芯片的手册中可以查得最小读出周(R)(Read Cycle Time)和最小写周期期tcyct(W)(Write Cycle Time)。
如果根据计算，微cyc处理器对存储器的读写周期都比存储器芯片手册中的最小读写周期大，那么我们认为该存储器芯片是符合要求的，否则要另选速度更高的存储器芯片。
8086CPU对存储器的读写周期需要4个时钟周期(一个基本的总线周期)。
因此，作为一种保守的工程估计，存储器芯片的最小读出时间应满足如下表达式：t cyc(R)＜4T－t da－t D－T其中：T为8086微处理器的时钟周期；t da 为8086微处理器的地址总线延时时间；t D为各种因素引起的总线附加延时。
微机原理与接口技术楼顺天周佳社编著科学出版社2006年习题解答因时间紧，习题解答由部分老师提供，还没有经过仔细校对，肯定有不少错误，请各位指正。
另外，习题有多种解法，答案不唯一，仅供参考。
第1章数制与码制1.将下列十进制数转换成二进制数：（1）58；（2）67.625; （3）5721;解：（1）58D = 0011 1010B（2）67.625D = 0100 0011.1010B（3）5721D = 0001 0110 0101 1001B2.将二进制数变换成十六进制数：（1）1001 0101B；（2）11 0100 1011B；（3）1111 1111 1111 1101B；（4）0100 0000 10101B；（5）0111 1111B；（6）0100 0000 0001B解：（1）1001 0101B = 95H（2）11 0100 1011B = 34BH（3）1111 1111 1111 1101B = FFFDH（4）0 1000 0001 0101B = 815H（5）0111 1111B = 7FH（6）0100 0000 0001B = 401H3.将十六进制数变换成二进制数和十进制数：（1）78H；（2）0A6H；（3）1000H；（4）0FFFFH解：（1）78H = 120D = 0111 1000B（2）0A6H = 166D = 1010 0110B（3）1000H = 4096D = 0001 0000 0000 0000H（4）0FFFFH = 65535D = 1111 1111 1111 1111B4.将下列十进制数转换成十六进制数：（1）39；（2）299.34375；（3）54.5625解：（1）39D = 27H（2）299.34375D = 12B.58H（3）54.5625D = 36.9H5.将下列二进制数转换成十进制数：（1）10110.101B；（2）10010010.001B；（3）11010.1101B解：（1）10110.101B = 22.625D（2）10010010.001B = 146.125D（3）11010.1101B = 26.8125D6.计算（按原进制运算）：（1）10001101B＋11010B；（2）10111B＋11100101B；（3）1011110B－1110B；（4）124AH＋78FH；（5）5673H＋123H；（6）1000H－F5CH；解：（1）10100111B（2）11111100B（3）1010000B（4）19D9H（5）5796H（6）A4H7.已知a=1011B, b=11001B, c=100110B, 按二进制完成下列运算，并用十进制运算检查计算结果：（1）a+b; （2）c-a-b; （3）a×b; （4）c÷b解：a=1011B=11D b=11001B=25D c=100110B =38D（1）100100B = 36D（2）10B = 2D（3）1 0001 0011B=275D（4）1B 余1101B= 13D8.已知a=00111000B, b=11000111B, 计算下列逻辑运算：（1）a AND b; （2）a OR b; （3）a XOR b; （4）NOT a解：（1）00000000B（2）11111111B（3）11111111B（4）11000111B9.设机器字长为8位，写出下列各数的原码和补码：（1）+1010101B;（2）-1010101B;（3）+1111111B;（4）-1111111B;（5）+1000000B;（6）-1000000B解：（1）原01010101B 补01010101B（2）原11010101B 补10101011B（3）原01111111B 补01111111B（4）原11111111B 补10000001B（5）原01000000B 补01000000B（6）原11000000B 补11000000B10.写出下列十进制数的二进制补码表示（设机器字长为8位）：（1）15；（2）－1；（3）117；（4）0；（4）－15；（5）127；（6）－128；（7）80解：（1）（00001111B）补（2）（11111111B）补（3）（01110101B）补（4）（00000000B）补（5）（11110001B）补（6）（01111111B）补（7）（10000000B）补（8）（01010000B）补11.设机器字长为8位，先将下列各数表示成二进制补码，然后按补码进行运算，并用十进制数运算进行检验：（1）87－73；（2）87＋（－73）；（3）87－（－73）；（4）（－87）＋73；（5）（－87）－73；（6）（－87）－（－73）；解：（1）1110B=14D（2）00001110B 进位舍弃（3）10100000B=-96D 溢出（4）11110010B=-14D（5）01100000B=96D 溢出（6）11110010B=-14D12.已知a,b,c,d为二进制补码：a=00110010B, b=01001010B, c=11101001B, d=10111010B,计算：（1）a+b;（2）a+c;（3）c+b;（4）c+d;（5）a-b;（6）c-a;（7）d-c;（8）a+d-c解：（1）01111100B（2）00011011B（3）00110011B（4）10100011B（5）11101000B（6）10110111B（7）11010001B（8）11B13.设下列四组为8位二进制补码表示的十六进制数，计算a+b和a-b，并判断其结果是否溢出：（1）a=37H, b=57H; （2）a=0B7H, b=0D7H;（3）a=0F7H, b=0D7H; （4）a=37H, b=0C7H解：（1）a+b=8EH溢出,a-b=E0H未溢出（2）8EH未溢出,E0H未溢出（3）CEH未溢出,20H未溢出（4）FEH未溢出70H未溢出14.求下列组合BCD数的二进制和十六进制表示形式：（1）3251（2）12907（3）2006解：（1）0011 0010 0101 0001B = 3251H（2）0001 0010 1001 0111B = 12907H（3）0010 0000 0000 0110B = 2006H15.将下列算式中的十进制数表示成组合BCD码进行运算，并用加6/减6修正其结果：（1）38＋42；（2）56＋77；（3）99＋88；（4）34＋69；（5）38－42；（6）77－56；（7）15－76；（8）89－23解：（1） 0011 1000B + 0100 0010B = 0111 1010B 低BCD码位需要加6修正0111 1010B + 0000 0110B = 1000 0000B = 80BCD（2） 0101 0110B + 0111 0111B = 1100 1101B 高、低BCD码位都需要加6修正1100 1101B + 0110 0110B = 0001 0011 0011B=133BCD（3） 1001 1001B+1000 1000B = 0001 0010 0001B 高、低BCD码位都需要加6修正0001 0010 0001B +0110 0110B = 0001 1000 0111B=187BCD（4） 0011 0100B + 0110 1001B = 1001 1101B 低BCD码位需要加6修正1001 1101B + 0000 0110B = 1010 0011B 修正结果使高BCD码位需要加6修正1010 0011B +0110 0000B = 0001 0000 0011B = 103BCD（5） 00111000B-01000010B =（-1）1111 0110B 高 BCD码位需要减6修正（-1）1111 0110B -0110 0000B =（-1）1001 0110B=-100+96=-4BCD（6）01110111B-01010110B = 0010 0001B = 21BCD（7） 00011001B-01110110B =（-1）1001 1111B 高、低BCD码位都需要减6修正（-1）1001 1111B -01100110B =（-1）0011 1001B = -100+39 = -61BCD（8）10001001B-00100011B = 0110 0110B = 66BCD16.将下列字符串表示成相应的ASCII码（用十六进制数表示）：（1）Example 1;（2）XiDian University;（3）-108.652;（4）How are you?;（5）Computer（6）Internet Web解：（1）45H，78H,61H,6DH,70H,6CH,65H，20H，31H（2）58H,69H,44H,69H,61H,6EH,20H,55H,6EH,69H,76H,65H，72H,73H,69H,74H,79H （3）2DH,31H,30H,38H,2EH,36H,35H,32H（4）48H,6FH,77H,20H,61H72H,65H,20H79H,6FH,75H（5）43H,6FH,6DH,70H,75H,74H,65H,72H（6）49H,6EH,74H,65H72H,6EH,65H,74H,20H,57H,65H,62H17.将下列字符串表示成相应的ASCII码（用十六进制数表示）：（1）Hello（2）123<CR>456;（注：<CR>表示回车）（3）ASCII;（4）The number is 2315解：（1）48H,65H,6CH,6CH,6FH （2）31H,32H,33H,0DH,34H,35H,36H （3）41H,53H,43H,49H,49H （4）54H,68H,65H,20H,6EH,75H,6DH,62H,65H,72H第2章 8086 CPU 结构与功能1. 微处理器内部结构由哪几部分组成？阐述各部分的主要功能。
第3章8086CPU指令系统1.写出完成下列要求的变量定义语句：（1）在变量var1中保存6个字变量：4512H，4512，－1，100/3，10H，65530；（2）在变量var2中保存字符串：’BYTE’, ’word’, ’WORD’；（3）在缓冲区buf1中留出100个字节的存储空间；（4）在缓冲区buf2中，保存5个字节的55H，再保存10个字节的240，并将这一过程重复7次；（5）在变量var3中保存缓冲区buf1的长度；（6）在变量pointer中保存变量var1和缓冲区buf1的偏移地址。
解：var1 DW 4512H,4512,-1,100/3,10H,65530var2 DB ’BYTE’,’word’,’WORD’buf1 DB 100 DUP（?）buf2 DB 7 DUP（5 DUP（55H）,10 DUP（240））var3 DB LENGTH buf1pointer DW var1,buf1 （或者pointer DW OFFSET var1，OFFSET buf1）2.设变量var1的逻辑地址为0100：0000，画出下列语句定义的变量的存储分配图：var1 DB 12，－12，20/6，4 DUP（0，55H）var2 DB ‘Assemble’var3 DW ‘AB’, ‘cd’, ‘E’var4 DW var2var5 DD var2解：3.指令正误判断，对正确指令写出源和目的操作数的寻址方式，对错误指令指出原因（设VAR1, VAR2为字变量, L1为标号）：（1）MOV SI，100 （2）MOV BX，VAR1[SI]（3）MOV AX, [BX] （4）MOV AL, [DX]（5）MOV BP, AL （6）MOV VAR1, VAR2（7）MOV CS, AX （8）MOV DS, 0100H（9）MOV [BX][SI], 1 （10）MOV AX, VAR1+VAR2（11）ADD AX, LENGTH VAR1 （12）OR BL, TYPE VAR2（13）SUB [DI], 78H （14）MOVS VAR1, VAR2（15）PUSH 100H （16）POP CS（17）XCHG AX, ES （18）MOV DS, CS（19）JMP L1+5 （20）DIV AX, 10（21）SHL BL, 2 （22）MOV AL, 15+23（23）MUL CX （24）XCHG CL, [SI]（25）ADC CS:[0100], AH （26）SBB VAR1－5,154解：（1）MOV SI,100 正确。
微机原理与接口技术楼顺天周佳社编著科学出版社找了好久，终于在期末从老师那儿弄了一份，希望对大家有用！5章习题1.微处理器的外部结构表现为数量有限的输入输出引脚，它们构成了微处理器级总线。
2.微处理器级总线经过形成电路之后形成了系统级总线。
3.简述总线的定义及在计算机系统中采用标准化总线的优点。
答：总线是计算机系统中模块（或子系统）之间传输数据、地址和控制信号的公共通道，它是一组公用导线，是计算机系统的重要组成部分。
采用标准化总线的优点是：1)简化软、硬件设计。
2)简化系统结构。
3)易于系统扩展。
4)便于系统更新。
5)便于调试和维修。
4.在微型计算机应用系统中，按功能层次可以把总线分成哪几类。
答：在微型计算机应用系统中，按功能层次可以把总线分成：片内总线、元件级总线、系统总线和通信总线。
5.简述RESET信号的有效形式和系统复位后的启动地址。
答：RESET为系统复位信号，高电平有效，其有效信号至少要保持四个时钟周期，且复位信号上升沿要与CLK下降沿同步。
系统复位后的启动地址为0FFFF0H。
即：（CS）=0FFFFH，（IP）=0000H。
M/信号在访问存储器时为高电平，访问I/O端口时为低电平。
6.8086 CPU的IO7.在8086系统总线结构中，为什么要有地址锁存器？答：8086CPU有20条地址线和16条数据线，为了减少引脚，采用了分时复用，共占了20条引脚。
这20条引脚在总线周期的T1状态输出地址。
为了使地址信息在总线周期的其他T状态仍保持有效，总线控制逻辑必须有一个地址锁存器，把T1状态输出的20位地址信息进行锁存。
8.根据传送信息的种类不同，系统总线分为数据总线、地址总线和控制总线。
9.三态逻辑电路输出信号的三个状态是高电平、低电平和高阻态。
10. 在8086的基本读总线周期中，在1T 状态开始输出有效的ALE 信号；在2T 状态开始输出低电平的RD 信号，相应的DEN 为__低__电平，R DT /为__低__电平；引脚AD 15 ~ AD 0上在1T 状态期间给出地址信息，在4T 状态完成数据的读入。
微机原理与接口技术_楼顺天版《微机原理与接口技术》是一本关于微机原理和接口技术的教材，该教材分为楼顺天版和其他版本。
下面是对《微机原理与接口技术_楼顺天版》的详细介绍：《微机原理与接口技术_楼顺天版》是由楼顺天编写的一本教材，主要介绍了微机原理和接口技术的基本概念、原理、应用和实践。
该教材的内容涵盖了计算机硬件、微处理器、总线结构、存储器、输入输出接口、中断系统、DMA控制器、串行通信接口、并行通信接口等方面的知识。
教材的内容主要包括以下几个方面：1. 微机系统的基本概念：介绍了微机系统的组成和基本原理，包括中央处理器、存储器、输入输出设备等。
2. 微处理器的结构和工作原理：详细介绍了微处理器的内部结构和工作原理，包括指令集、寄存器、运算器、控制器等。
3. 总线结构和总线控制：讲解了总线的基本概念和分类，以及总线的控制方法和时序。
4. 存储器：介绍了存储器的分类、组织结构和访问方式，包括RAM、ROM、EPROM等。
5. 输入输出接口：讲解了输入输出接口的原理和实现方法，包括并行接口、串行接口、通用异步收发器等。
6. 中断系统：介绍了中断的概念和分类，以及中断系统的工作原理和实现方法。
7. DMA控制器：详细讲解了DMA控制器的工作原理和应用，包括DMA传输的过程和控制方式。
8. 串行通信接口：介绍了串行通信接口的原理和应用，包括串行通信的基本概念、协议和接口电路。
9. 并行通信接口：讲解了并行通信接口的原理和应用，包括并行通信的基本概念、协议和接口电路。
《微机原理与接口技术_楼顺天版》通过理论与实践相结合的方式，深入浅出地介绍了微机原理和接口技术的相关知识，适合计算机科学与技术、电子信息工程、自动化等专业的本科生和研究生使用。
该教材内容全面、详细，有助于读者理解和掌握微机原理和接口技术的基本原理和应用。
微机原理与接口技术（楼顺天第二版）习题解答第6章总线及其形成6.1答：内存储器按其工作方式的不同，可以分为随机存取存储器（简称随机存储器或RAM）和只读存储器（简称ROM）。
随机存储器。
随机存储器允许随机的按任意指定地址向内存单元存入或从该单元取出信息，对任一地址的存取时间都是相同的。
由于信息是通过电信号写入存储器的，所以断电时RAM中的信息就会消失。
计算机工作时使用的程序和数据等都存储在RAM中，如果对程序或数据进行了修改之后，应该将它存储到外存储器中，否则关机后信息将丢失。
通常所说的内存大小就是指RAM的大小，一般以KB或MB为单位。
只读存储器。
只读存储器是只能读出而不能随意写入信息的存储器。
ROM中的内容是由厂家制造时用特殊方法写入的，或者要利用特殊的写入器才能写入。
当计算机断电后，ROM 中的信息不会丢失。
当计算机重新被加电后，其中的信息保持原来的不变，仍可被读出。
ROM 适宜存放计算机启动的引导程序、启动后的检测程序、系统最基本的输入输出程序、时钟控制程序以及计算机的系统配置和磁盘参数等重要信息。
6.2 答：存储器的主要技术指标有：存储容量、读写速度、非易失性、可靠性等。
6.3答：在选择存储器芯片时应注意是否与微处理器的总线周期时序匹配。
作为一种保守的估计，在存储器芯片的手册中可以查得最小读出周期t cyc(R)(Read Cycle Time)和最小写周期t cyc(W)(Write Cycle Time)。
如果根据计算，微处理器对存储器的读写周期都比存储器芯片手册中的最小读写周期大，那么我们认为该存储器芯片是符合要求的，否则要另选速度更高的存储器芯片。
8086CPU对存储器的读写周期需要4个时钟周期(一个基本的总线周期)。
因此，作为一种保守的工程估计，存储器芯片的最小读出时间应满足如下表达式：t cyc(R)＜4T－t da－t D－T其中：T为8086微处理器的时钟周期；t da为8086微处理器的地址总线延时时间；t D为各种因素引起的总线附加延时。
