表2.6-3 平面闸门侧止水座板、反轨安装质量评定表(例表)

目录第一部分水利水电工程施工质量评定表填表说明与示例 (1)编写说明 (3)填表基本规定 (5)编制说明 (6)一、工程项目施工质量评工定表(共有6个表) (7)表01 水工建筑物外观质量评定表 (9)表01 水工建筑物外观质量评定表(例表) (11)表02 房屋建筑安装工程观感质量评定表 (13)表02 房屋建筑安装工程观感质量评定表(例表) (15)表03 分部工程质量评定表 (18)表03 分部工程质量评定表(例表) (19)表04 单位工程施工质量检验与评定资料核查表 (21)表04 单位工程施工质量检验与评定资料核查表(例表) (23)表05 单位工程施工质量评定表 (26)表05 单位工程施工质量评定表（例表） (27)表06 工程项目施工质量评定表 (29)表06 工程项目施工质量评定表（例表） (30)二、水工建筑工程单元工程施工质量评定表(共有3 O个表) (31)表1.1 岩石边坡开挖单元工程质量评定表 (33)表1．1 岩石边坡开挖单元工程质量评定表（例表） (34)表1.2 岩石地基开挖单元工程质量评定表 (36)表1．2 岩石地基开挖单元工程质量评定表(例表) (37)表1.3岩石洞室开挖单元工程质量评定表 (39)表1．3 岩石洞室开挖单元工程质量评定表(例表) (40)表1.4软基和岸坡开挖单元工程质量评定表 (42)表1.4 软基和岸坡开挖单元工程质量评定表(例表) (43)表1.5混凝土单元工程质量评定表 (45)表1．5 混凝土单元工程质量评定表(例表) (46)表1.5-1基础面或混凝土施工缝处理工序质量评定表 (48)表1．5—1 基础面或混凝土施工缝处理工序质量评定表(例表) (49)表1.5-2 混凝土模板工序质量评定表 (51)表1．5—2 混凝土模板工序质量评定表(例表) (52)表1.5-3 混凝土钢筋工序质量评定表 (54)表1．5—3 混凝土钢筋工序质量评定表(例表) (56)表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表 (59)表1．5—4 混凝土止水、伸缩缝和排水管安装工序质量评定表(例表) (60)表1.5-5 混凝土浇筑工序质量评定表 (62)表1．5—5混凝土浇筑工序质量评定表(例表) (63)表1.6混凝土预制件安装单元工程质量评定表 (65)表1．6 混凝土预制构件安装单元工程质量评定表(例表) (66)表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表 (68)表1．7 混凝土坝坝体接缝灌浆单元工程质量评定表(例表) (69)表1.9岩石地基固结灌浆单元工程质量评定表 (74)表1．9 岩石地基固结灌浆单元工程质量评定表(例表) (75)表1.10 水工隧洞回填灌浆单元工程质量评定表 (77)表1．10 水工隧洞回填灌浆单元工程质量评定表(例表) (78)表1.11 高压喷射灌浆单元工程质量评定表 (80)表1．11 高压喷射灌浆单元工程质量评定表(例表) (81)表1.12 基础排水单元工程质量评定表 (83)表1．12 基础排水单元工程质量评定表(例表) (84)表1.13 锚喷支护单元工程质量评定表 (86)表1．13 锚喷支护单元工程质量评定表(例表) (87)表1.13-1 锚喷支护锚杆、钢筋网工序质量评定表 (89)表1．13—1 锚喷支护锚杆、钢筋网工序质量评定表(例表) (90)表1.13-2 锚喷支护喷射混凝土质量工序评定表 (92)表1．13—2 锚喷支护喷射混凝土质量工序评定表(例表) (93)表1.14 混凝土防渗墙单元工程质量评定表 (95)表1．14 混凝土防渗墙单元工程质量评定表(例表) (96)表1.15 振冲地基加固单元工程质量评定表 (98)表1．15振冲地基加固单元工程质量评定表(例表) (99)表1.16 造孔灌注桩基础单元工程质量评定表 (101)表1．16 造孔灌注桩基础单元工程质量评定表(例表) (102)表1.17 河道疏浚单元工程质量评定表 (104)表1．17 河道疏浚单元工程质量评定表(例表) (105)表1.18 砂料质量评定表 (107)表1．18 砂料质量评定表(例表) (108)表1.19 粗骨料质量评定表 (110)表1．19 粗骨料质量评定表(例表) (111)表1.20 混凝土拌和质量评定表 (113)表1．20 混凝土拌和质量评定表(例表) (114)表1.20-1 混凝土拌和物质量评定表 (116)表1．20—1 混凝土拌和物质量评定表(例表) (117)表1.20-2 混凝土试块质量评定表 (119)表1．20—2 混凝土试块质量评定表(例表) (120)表1.21 混凝土预制构件制作质量评定表 (122)表1．21 混凝土预制构件制作质量评定表(例表) (124)三、金属结构及启闭机安装工程单元工程质量评定表(共有5 9个表) (126)表2.1 压力钢管制作单元工程质量评定表 (129)表2．1 压力钢管制作单元工程质量评定表(例表) (131)H=150 (131)表2.2 压力钢管伸缩节制造单元工程质量评定表 (134)表2．2 压力钢管伸缩节制造单元工程质量评定表(例表) (136)表2.3 压力钢管岔管制造单元工程质量评定表 (139)表2．3 压力钢管岔管制造单元工程质量评定表(例表) (140)主要项目优良个数+³100％ (141)6．优良项目占全部项目的百分数=一般项目优良数表2.4-1 压力钢管埋管管口中心、里程、园度、纵缝、环缝 (145)表2．4—1 压力钢管埋管管口中心、里程、圆度、纵缝、 (146)表2.4-2焊缝外观质量评定表 (148)表2．4—2 焊缝外观质量评定表(例表) (149)表2.4-3 一、二类焊缝内部焊接、表面清除及局部凹坑 (151)表2．4—3一、二类焊缝内部质量、表面清除及局部凹坑焊补质量评定表(例表) (152)表2.4-4 压力钢管埋管内壁防腐蚀表面 (154)表2．4—4 压力钢管埋管内壁防腐蚀表面处理、 (155)表2.5 压力钢管明管安装单元工程质量评定表 (157)表2．5 压力钢管明管安装单元工程质量评定表(例表) (158)表2.5-1 压力钢管明管安装工程管口 (160)表2．5—1 压力钢管明管安装工程管口中心、 (161)表2.5-2 压力钢管明管防腐蚀 (163)表2．5-2 压力钢管明管防腐蚀表面处理、 (164)涂料涂装质量评定表(例表) (164)表2.6 平面闸门埋件安装单元工程质量评定表 (166)表2．6 平面闸门埋件安装单元工程质量评定表(例表) (167)表2.6-1 平面闸门底槛、门楣安装质量评定表 (169)表2．6—1 平面闸门底槛、门楣安装质量评定表(例表) (170)表2.6-2 平面闸门主轨、侧轨安装质量评定表 (172)表2．6—2 平面闸门主轨、侧轨安装质量评定表(例表) (173)表2.6-3 平面闸门侧止水座板、反轨安装质量评定表 (175)表2．6—3 平面闸门侧止水座板、反轨安装质量评定表(例表) (176)表2.6-4 平面闸门胸墙、护角安装质量评定表 (178)表2．6—4 平面闸门胸墙、护角安装质量评定表(例表) (179)表2.6-5 平面闸门工作范围内各埋件距离及金属 (181)表2．6—5 平面闸门工作范围内各埋件距离(例表) (182)表2.7 平面闸门门体安装单元工程质量评定表 (184)表2．7 平面闸门门体安装单元工程质量评定表(例表) (185)表2.7-1 平面闸门门体止水橡皮、反向滑块 (187)表2．7-1 平面闸门门体止水橡皮、反向滑块 (188)表2.8 弧形闸门埋件安装单元工程质量评定表 (190)表2．8 弧形闸门埋件安装单元工程质量评定表(例表) (191)表2.8—1 弧形闸门底槛、门楣安装质量评定表 (192)表2.8-1 弧形闸门底槛、门楣安装质量评定表 (194)表2．8—l 弧形闸门底槛、门楣安装质量评定表(例表) (195)表2.8-2 弧形闸门侧止水座板、侧轮导板安装质量评定表 (197)表2．8—2弧形闸门侧止水座板、侧轮导板安装质量评定表(例表) (198)表2．8-3 弧形闸门工作范围内各埋件距离质量评定表 (200)表2．8—3 弧形闸门工作范围内各埋件距离质量评定表(例表) (201)表2.8-4 弧形闸门铰座钢梁、铰座基础 (203)表2．8—4 弧形闸门铰座钢梁、铰座基础螺栓中心及 (204)表2.9 弧形闸门门体安装单元工程质量评定表 (206)表2.9-1弧形闸门门体铰座安装质量评定表 (209)表2．9—1 弧形闸门门体铰座安装质量评定表(例表) (210)表2.9-2 弧形闸门门体铰轴、支臂安装质量评定表 (212)表2．9—2 弧形闸门门体铰轴、支臂安装质量评定表(例表) (213)表2.9-3弧形闸门门体支臂两端连接板和抗剪板及止水安装 (215)表2．9—3 弧形闸门门体支臂两端连接板和 (216)表2.10人字闸门埋件安装单元工程质量评定表 (218)表2．10 人字闸门埋件安装单元工程质量评定表(例表) (219)表2.10-1 人字闸门埋件底枢装置安装质量评定表 (221)表2．10—1 人字闸门埋件底枢装置安装质量评定表(例表) (222)表2.10-2 人字闸门埋件顶枢装置及枕座安装 (224)表2．10—2 人字闸门埋件顶枢装置及枕座 (225)表2.11 人字闸门门体安装单元工程质量评定表 (227)表2．11 人字闸门门体安装单元工程质量评定表(例表) (228)表2.11-1 人字闸门门体顶、底枢轴线安装质量评定表 (230)表2．11—1 人字闸门门体顶、底枢轴线安装质量评定表(例表) (231)表2．11—2 人字闸门门体止水橡皮安装质量评定表(例表) (234)表2.12 活动式栏污栅安装单元工程质量评定表 (236)表2．12 活动式拦污栅安装单元工程质量评定表(例表) (237)表2.12-1 活动式拦污栅埋件安装质量评定表 (239)表2．12-l 活动式拦污栅埋件安装质量评定表(例表) (240)表2.12-2 活动式栏污栅孔口部位各埋件 (242)表2．12—2 活动式拦污栅孔口部位各埋件 (243)表2.12-3 活动式拦污栅栅体安装质量评定表 (245)表2．12—3 活动式拦污栅栅体安装质量评定表(例表) (246)表2.13 启闭机械轨道安装单元工程 (248)表2．13 启闭机械轨道安装单元工程质量评定表(例表) (249)表2.14 桥式启闭机（或起重机）安装单元工程 (251)表2。

表1。

1 岩石边坡单元工程施工质量评定表表1.2 岩石地基开挖单元工程质量评定表表1。

3 岩石洞室开挖单元工程质量评定表表1.4 软基和岸坡开挖单元工程质量评定表表1.5-1 基础面或混凝土施工缝处理工序三检表表1.5—2 混凝土模板工序三检表表1.5-3 混凝土钢筋工序三检表表1。

5-4 混凝土止水伸缩缝和排水管安装工序三检表表1。

5—5 混凝土浇筑工序三检表表1。

6 混凝土预制构件安装单元工程三检表表1.7 混凝土坝坝体接缝灌浆单元工程三检表表1。

8 岩石地基帷幕灌浆单元工程三检表表1.9 岩石地基固结灌浆单元工程三检表表1。

10 水工隧洞回填灌浆单元工程三检表表1。

11 高压喷射灌浆单元工程三检表表1.12 基础排水单元工程三检表表1.13—1 锚喷支护锚杆、钢筋网工序三检表表1。

13—2 锚喷支护喷射混凝土质量工序评定表.xls表1.14 混凝土防渗墙单元工程三检表表1.15 振冲地基加固单元工程三检表表1.16 造孔灌注桩基础单元工程三检表表1.17 河道疏浚单元工程三检表表1。

21 混凝土预制构件制作单元三检表表2。

1 压力钢管制作单元工程三检表表2。

2 压力钢管伸缩节制造单元工程三检表表2。

3 压力钢管岔管制造单元工程三检表表2。

4 压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊三检表表2.5—1 压力钢管明管安装工程管口中心、里程、支座中心等三检表表2。

5-2 平面闸门主轨、侧轨安装三检表表2。

6—1 平面闸门底槛、门楣安装三检表表2。

6—2 平面闸门主轨、侧轨安装三检表表2。

6-3 平面闸门侧止水座板、反轨安装三检表表2.7—1 平面闸门门体止水橡皮、反向滑块安装三检表表2.8—1 弧形闸门底槛、门楣安装三检表表2。

8-2 弧形闸门侧止水座板、侧轮导板安装三检表表2。

8-3 弧形闸门侧止水座板、侧轮导板安装三检表表2.8-4 弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装三检表表2.9—1 弧形闸门门体铰座安装三检表表2。

芙蓉江角木塘水电站工程平面闸门埋件单元工程安装质量验收申请表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013说明：1、本表随同报送文件，有在□中打“√”无在□中打“×”；2、本表由承建单位报送，监理部签署意见后，返回承建单位备查和存档。

芙蓉江角木塘水电站工程表5.2.1 平面闸门底槛安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.2 平面闸门门楣安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.3 平面闸门主轨安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.4 平面闸门侧轨安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.5 平面闸门反轨安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.6 平面闸门止水板安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.7 平面闸门护角兼作侧轨安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.2.8 平面闸门胸墙安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.3.1 平面闸门门体安装质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.1.2 焊缝外观质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013续表5.1.2芙蓉江角木塘水电站工程表5.1.3 焊缝内部质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表5.1.4 表面防腐蚀质量检查表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013续表5.1.4芙蓉江角木塘水电站工程表5.2 平面闸门埋件单元工程安装质量验收评定表施工单位：中国水利水电第十四工程局有限公司合同编号：JMTSD/SG001-2013芙蓉江角木塘水电站工程表A.0.2-2单元工程试运转质量检查表施工单位：中国水利水电第十四工程局有限公司 合同编号：JMTSD/SG001-2013。

马马崖导流洞工程平面闸门止水橡皮、反向滑块安装质量检测表合同名称：马马崖导流洞金属结构安装工程合同编号：WD/ZT-Ⅲ NO：单位工程名称及编码导流洞工程（001）单元工程量 t分部工程名称及编码金属结构和启闭机安装（001-16）施工单位中国水利水电第八工局马马崖施工局单元工程名称及部位检测日期年月日施工依据项次检查项目设计值(mm)允许偏差(mm)实测值(mm)1 △止水橡皮顶面平度 22 △止水橡皮与滚轮或滑道面距离+2-13 △反向滑块至滑道或滚轮的距离±24两则止水中心距离和顶止水至底止水边缘距离±35 闸门处于工作状态时，止水橡皮予压缩量应符合图纸要求+2-16 单吊点闸门应做静平衡试验，倾斜度不超过门高的1/1000且≤8施工单位初检复检终检检查意见:签名:年月日检查意见:签名:年月日检查意见:签名:年月日监理单位年月日检测工具:钢线、钢板尺、钢盘尺。

武都水库大坝工程平面闸门安装对接错位质量检测表合同名称：四川武都水库大坝土建及金属结构安装工程合同编号：WD/ZT-Ⅲ NO：单位工程名称及编码四川武都水库碾压砼重力坝（001）单元工程量 t分部工程名称及编码金属结构和启闭机安装（001-16）施工单位中国水利水电第八工程局武都施工局单元工程名称及部位检测日期年月日施工依据项次检查项目允许偏差(mm) 实测值(mm)1 △纵向对接错位小于或等于板厚5%，且不大于2；当板厚小于或等于20时为12 △横向对接错位小于或等于板厚10%，且不大于3；当板厚小于或等于15时为1.5施工单位初检复检终检检查意见:签名:年月日检查意见:签名:年月日检查意见:签名:年月日监理单位年月日检测工具:钢板尺。

武都水库大坝工程平面闸门焊缝外观质量检测表合同名称：四川武都水库大坝土建及金属结构安装工程合同编号：WD/ZT-Ⅲ NO：单位工程名称四川武都水库碾压砼重力坝（001）单元工程量 t分部工程名称金属结构和启闭机安装（001-16）施工单位中国水利水电第八工程局武都施工局单元工程名称、部位检验日期年月日序号项目质量标准（㎜）检测记录1 △裂纹一、二、三类焊缝均不允许2 △表面夹渣一、二类焊缝不允许，三类焊缝深不大于0.1δ，长不大于0.3δ，且不大于103 △咬边一、二类焊缝：深不超过0.5，连续长度不超过100，两侧咬边累计长度不大于10%全长焊缝。

黄岩永宁江治理二期工程水闸工程施工质量评定表目录单位工程开工申请单（承包[ ］合开工号）承包人、监理机构、发包人、设代机构各一份。

分部工程开工申请单（承包[ ]分开工号）验收申请报告（承包［]验报号)发包人、设代机构各一份。

水利水电工程注分部工程质量在施工单位质检部门自评的基础上,由监理单位复核其质量等级，报质量监督机构核备。

大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等级。

施工测量成果报验单(承包［]测量号）联合测量通知单（承包[ ]联测号)施工放样报验单(承包[ ]放样号）各1份。

施工设备进场报验单材料/构配件进场报验单工程质量（安全)事故处理报告单(承包［]事故号）施工质量缺陷处理措施报审表(承包［]缺陷号）合同名称：合同编号：隐蔽工程验收单水利水电工程注：“＋"为超挖,“－"为水利水电工程水利水电工程水利水电工程石料质量评定表水利水电工程钻孔灌注桩隐蔽工程验收记录表工程名称：桩号: 地面标高：护筒标高：水下砼灌注记录钻孔桩记录表钻孔桩终孔后灌注砼前检查记录表土工布铺设单元工程质量评定表土工布缝接验收单块石理砌单元工程质量评定表说明：1、堤防联接建筑物的外观质量评定参照《水利水电工程施工质量评定表》(试行）（建地[1995]3号）中《水工建筑物外观质量评定表》执行；2、项次1按SL239-1999《堤防工程施工质量评定与验收规程》（试行)表C.0.2外部尺寸质量检测评定表中的评定结果进行评分；其他各项得分为各评定成员在检查工程现场后对相应项的外部观感质量进行打分后的算术平均值；3、实际评定时，仅对实际存在的项目进行评定打分,其标准分累计为应得分，评定打分合计为实得分，得分率=（实得分/应得分）×100％。

堤防工程堤防工程堤防工程垫层单元工程质量评定表2．评定日期由监理单位负责填写.堤防工程。

填表基本规定《水利水电工程施工质量评定表》（试行）（以下简称《评定表》是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的生要参考。

SL223-1999《水利水电建设工程验收规程》规定，《评定表》是水利水电工程验收的备查资料。

《水利水电建设项目（工程）档案资料管理规定》要求，工程竣工验收后，《评定表》归档长期保存。

因此，对《评定表》的填写，作如下基本说明：1.单元(工序)工程定工后,应及时评定其质量等级,并按现场检验结果,如实填写《评定表》。

现场检验应遵守随机取样原则。

2．《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用园珠笔、铅笔填写。

3．文字。

应按国务院颁布的简化汉字书写。

字迹应工整、清晰。

4．数字和单位，数字使用阿拉伯数字（1、2、3、…..、9、0）。

单位使用国家法定计量单位，并以规定的符号表示（如：Mpa、m、m3、t、…….）。

5．合格率。

用百分数表示，小数后保留一位。

如果恰为整数，则小数点以0表示。

例如：95.0%。

6．改错。

将错误用斜线划掉，再在其右上方填写正确的文字（或数学），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。

例如：……表面有裂缝纹，抗压强度25.3 23.3Mpa。

7．表头填写。

①单位工程、分部工程名称，按项目划分确定的名称填写。

②单元工程名称、部位：填写该单元工程名称（中文名称或编号），部位可用桩号、高程等表示。

③施工单位：填写与项目法人（建设单位）签订承包合同的施工单位全称。

④单元工程量：填写本单元主要工程量。

⑤检验（评定）日期：年——填写4位数，月——填写实际月份（1～12月），日——填写实际日期（1～31日）。

8．质量标准中，凡有“符合设计要求”者，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求”者，应标出所执行的规范名称及编号。

9．检验记录。

文字记录应真实、准确、简练。

数字记录应准确、可靠，小数点后保留位数应符合有关规定。

水利水电工程
表2.6 平面闸门埋件安装单元工程质虽评定表
水利水电工程
表2.6 -1 平面闸门底槛、门楣安装质虽评定表
水利水电工程
表2.6 - 2 平面闸门主轨、侧轨安装质虽评定表
水利水电工程

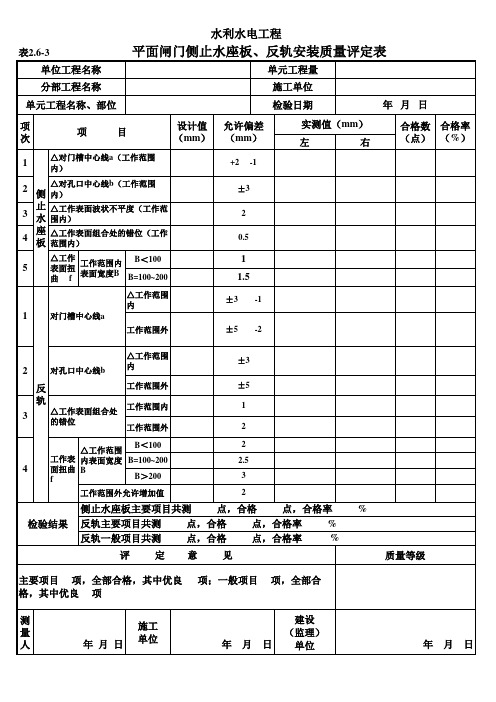

表2.6 平面闸门侧止水座板、反轨安装质虽评定表
反轨主要项目共测22点，合格22点，合格率100 %
反轨一般项目共测12点，合格12点，合格率100 %
评定意见质量等级
水利水电工程
表2. 6- 4 平面闸门胸墙、护角安装质虽评定表
水利水电工程
表2.6- 5 平面闸门工作范围内各埋件距离
水利水电工程
表2.6 -8 (改)平面闸门门体止水橡皮、反向滑块安装质虽评定表。
