第3章微型计算机的外部设备.

微型计算机基本硬件微型计算机是目前计算机中使用最广泛，市场占有率最高的一类计算机。

微型计算机硬件系统由主机和常用外部设备两大部分组成。

主机由中央处理器和内存储器组成，用来执行程序、处理数据，主机芯片都安装在一块电路板上，这块电路板称为主板（Motherboard）。

为了与外围设备连接，在主机板上还安装有若干个接口插糟，可以在这些槽上插入与不同外围设备连接的接口卡，用来连接不同的外部设备。

1.4.1 微处理器CPU是微机硬件系统的核心，一般由高速电子线路组成。

目前的CPU都集成在一块芯片上，称为微处理器MP（Micro processor）。

同CPU一样，MP由运算器、控制器组成，它在很大程度上决定了微型计算机的性能。

微处理器不等于微型计算机，它只是组成微机的一个核心器件。

由于CPU在微机中的关键作用，人们往往将CPU的型号作为衡量和购买机器的标准，如586、PII、PIII、P4等微处理器都成为机器的代名词。

世界上第一块微处理器于1971年Intel公司研制成功，称为Intel 4004，字长为4位；在以后短短的30年中，Intel公司又相继推出了字长为8位、16位、32位的微处理器8080（1973）、8086（1978）、80286（1982）、80386（1985）、80486（1989）、Pentium（奔腾，又称586）（1993）、Pentium Pro（与Pentium统称P5）（1995）、PentiumII（1997）、PentiumIII （1999）、以及现在的 Pentium 4（2000）。

一般认为微处理器芯片的位数越多，其处理能力会越强。

除Intel公司外，AMD 公司、Cyrix公司、Motorola公司也生产微型计算机的微处理器。

1.4.2微型机的存储器微机的存储器是由主存储器（内存）和辅助存储器（外存）组成。

在主机内部，直接与CPU交换信息的存储器称主存储器或内存储器。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

项目三选购和维护一台计算机第三节微型计算机的系统组成【教学目标】⏹了解微机主机的组成⏹了解微机外存储器的分类及特点⏹了解微机输入设备的分类及特点⏹了解微机输出设备的分类及特点【教学时序】一、微型计算机的系统组成下图所示为一台多媒体微型计算机的系统组成，它包括主机、显示器、键盘、鼠标、音箱和耳机等。

1．主机微机的主机箱内一般安装着系统主板（包括CPU和内存等）、外存（软盘、硬盘和光盘）、总线扩展槽、输入输出接口电路（显示适配卡、打印适配卡、声音卡、视频卡和Modem卡）等。

（1）主板主板也称系统主板或母板，它是一块电路板，用来控制和驱动整个微型计算机，是微处理器与其他部件连接的桥梁。

主板主要组成：■CPU插座■内存插槽■总线扩展槽■外设接口插座■串行和并行端口（2）CPU■CPU是微型计算机的心脏，主要包括运算器和控制器。

■微型计算机的处理功能是由CPU来完成的。

■CPU芯片决定了计算机的档次，CPU的性能直接决定了微型计算机的性能。

■CPU的主要性能指标有两个：字长和主频。

字长(位)：指CPU一次能处理的二进制数的位数。

CPU字长越长，性能越强。

PC机的字长，已由8088的准16位(运算用16位，I／O用8位)发展到现在的32位、64位。

主频(Mhz)：CPU工作的时钟频率，单位为MHz（兆赫兹）。

主频越高处理数据速度越快。

如Pentium III 800表示CPU型号为Pentium III，主频为800MHz。

Pentium 4 2.0G表示CPU型号为Pentium 4，主频为2.0GHz。

（3）内存（主存储器或主存）内存用于存放计算机当前正在运行的程序和数据，它可被CPU访问，直接与CPU交换信息。

其特点是：读写速度快，但容量较小，价格也较高。

内存储器目前大多采用半导体存储器，按功能分为RAM（Random Access Memory，随机存储器）和ROM（read only Memory，只读存储器）两类。

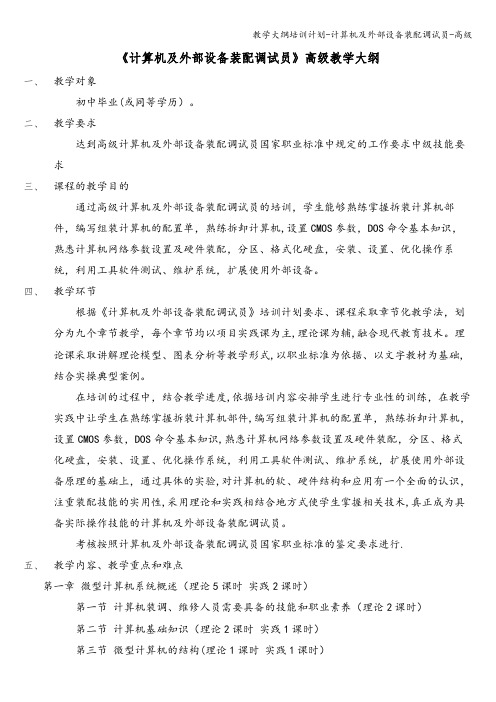

《计算机及外部设备装配调试员》高级教学大纲一、教学对象初中毕业(或同等学历）。

二、教学要求达到高级计算机及外部设备装配调试员国家职业标准中规定的工作要求中级技能要求三、课程的教学目的通过高级计算机及外部设备装配调试员的培训，学生能够熟练掌握拆装计算机部件，编写组装计算机的配置单，熟练拆卸计算机,设置CMOS参数，DOS命令基本知识，熟悉计算机网络参数设置及硬件装配，分区、格式化硬盘，安装、设置、优化操作系统，利用工具软件测试、维护系统，扩展使用外部设备。

四、教学环节根据《计算机及外部设备装配调试员》培训计划要求、课程采取章节化教学法，划分为九个章节教学，每个章节均以项目实践课为主,理论课为辅,融合现代教育技术。

理论课采取讲解理论模型、图表分析等教学形式,以职业标准为依据、以文字教材为基础,结合实操典型案例。

在培训的过程中，结合教学进度,依据培训内容安排学生进行专业性的训练，在教学实践中让学生在熟练掌握拆装计算机部件,编写组装计算机的配置单，熟练拆卸计算机，设置CMOS参数，DOS命令基本知识,熟悉计算机网络参数设置及硬件装配，分区、格式化硬盘，安装、设置、优化操作系统，利用工具软件测试、维护系统，扩展使用外部设备原理的基础上，通过具体的实验,对计算机的软、硬件结构和应用有一个全面的认识，注重装配技能的实用性,采用理论和实践相结合地方式使学生掌握相关技术,真正成为具备实际操作技能的计算机及外部设备装配调试员。

考核按照计算机及外部设备装配调试员国家职业标准的鉴定要求进行.五、教学内容、教学重点和难点第一章微型计算机系统概述（理论5课时实践2课时）第一节计算机装调、维修人员需要具备的技能和职业素养（理论2课时）第二节计算机基础知识（理论2课时实践1课时）第三节微型计算机的结构(理论1课时实践1课时）重点及难点：计算机装调、维修人员需要具备的技能和职业素养第二章计算机的基本硬件配置及选购（理论10课时实践15课时）第一节中央处理器（理论2课时实践2课时)第二节总线（理论1课时实践2课时）第三节内存(理论1课时实践2课时)第四节主板(理论1课时实践2课时)第五节机箱和电源（理论1课时实践1课时)第六节显示器及显卡（理论1课时实践2课时）第七节外部存储器(理论1课时实践1课时）第八节接口与板卡（理论1课时实践2课时）第九节键盘和鼠标（理论1课时实践1课时）重点及难点：中央处理器、总线第三章计算机常用的外部设备（理论6课时实践10课时）第一节打印设备（理论1课时实践2课时)第二节扫描仪(理论1课时实践2课时）第三节数码相机（理论1课时实践1课时)第四节视频采集与压缩卡（理论1课时实践2课时）第五节 UPS不间断电源（理论1课时实践2课时）第六节其他输入设备（理论1课时实践1课时）重点及难点:打印设备、UPS不间断电源第四章微型计算机的组装（理论4课时实践5课时）第一节计算机的选型（理论0.5课时）第二节装机前的准备（理论0.5课时）第三节微型计算机组装（理论1课时实践2课时)第四节 CMOS参数设置(理论2课时实践3课时）重点及难点:CMOS参数设置第五章微型计算机（理论8课时实践10课时)第一节硬盘的分区与格式化（理论2课时实践2课时）第二节安装操作系统（理论2课时实践3课时）第三节安装设备驱动程序（理论2课时实践2课时）第四节安装应用程序(理论2课时实践3课时)重点及难点：安装操作系统第六章计算机系统测试与优化（理论5课时实践5课时）第一节系统测试（理论1课时实践1课时）第二节常用测试软件（理论1课时实践1课时)第三节系统优化（理论2课时实践2课时）第四节常用优化软件(理论1课时实践1课时）重点及难点:系统优化第七章微型计算机系统维护（理论5课时实践5课时)第一节系统日常维护(理论1课时实践1课时)第二节软件维护(理论2课时实践2课时）第三节硬件维护（理论2课时实践2课时）重点及难点：系统日常维护第八章计算机系统故障及处理措施(理论5课时实践4课时）第一节系统故障概述（理论1课时）第二节系统故障排除方法（理论1课时）第三节常见故障现象及排除（理论3课时实践4课时)重点及难点：故障现象及排除第九章微型计算机病毒及其防治（理论8课时实践8课时)第一节计算机病毒概述（理论1课时）第二节常见的计算机病毒（理论1课时实践2课时）第三节磁盘病毒防治（理论2课时实践2课时）第四节网络病毒防治（理论2课时实践2课时）第五节安全资源（理论2课时实践2课时）重点及难点：网络病毒防治六、使用教材《计算机组装与调试》作者:劳动和社会保障部中国就业培训技术指导中心出版社：中央广播电视大学出版社。

第一章1.微型计算机控制系统的硬件由哪几部分组成？各部分作用?由四部分组成(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。

其中作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能.(4)检测与执行机构:a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量.b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。

2、微型计算机控制系统的软件有什么作用？说出各部分软件的作用。

软件是指能够完成各种功能的计算机程序的总和。

整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。

就功能来分，软件可分为系统软件、应用软件及数据库。

(1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。
