照度计算公式

照度计算公式

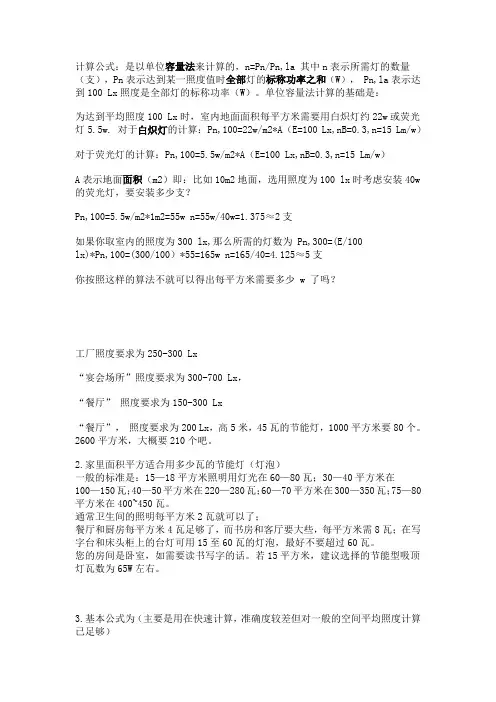

计算公式：是以单位容量法来计算的，n=Pn/Pn,la 其中n表示所需灯的数量（支），Pn表示达到某一照度值时全部灯的标称功率之和（W）， Pn,la表示达到100 Lx照度是全部灯的标称功率（W）。

单位容量法计算的基础是：为达到平均照度100 Lx时，室内地面面积每平方米需要用白炽灯约22w或荧光灯5.5w. 对于白炽灯的计算：Pn,100=22w/m2*A（E=100 Lx,nB=0.3,n=15 Lm/w）对于荧光灯的计算：Pn,100=5.5w/m2*A（E=100 Lx,nB=0.3,n=15 Lm/w）A表示地面面积（m2）即：比如10m2地面，选用照度为100 lx时考虑安装40w 的荧光灯，要安装多少支？Pn,100=5.5w/m2*1m2=55w n=55w/40w=1.375≈2支如果你取室内的照度为300 lx,那么所需的灯数为 Pn,300=(E/100lx)*Pn,100=(300/100）*55=165w n=165/40=4.125≈5支你按照这样的算法不就可以得出每平方米需要多少 w 了吗？工厂照度要求为250-300 Lx“宴会场所”照度要求为300-700 Lx，“餐厅” 照度要求为150-300 Lx“餐厅”，照度要求为200 Lx，高5米，45瓦的节能灯，1000平方米要80个。

2600平方米，大概要210个吧。

2.家里面积平方适合用多少瓦的节能灯（灯泡）一般的标准是：15—18平方米照明用灯光在60—80瓦；30—40平方米在100—150瓦；40—50平方米在220—280瓦；60—70平方米在300—350瓦；75—80平方米在400~450瓦。

通常卫生间的照明每平方米2瓦就可以了；餐厅和厨房每平方米4瓦足够了，而书房和客厅要大些，每平方米需8瓦；在写字台和床头柜上的台灯可用15至60瓦的灯泡，最好不要超过60瓦。

您的房间是卧室，如需要读书写字的话。

电气照度计算方法ppt

电气照度计算方法ppt


三、灯具的布置 1.平面布置方案 要求：保证最低的照度及均匀性；光线的射向适当，无眩光、阴 影；安装维护方便；布置整齐美观，并与建筑空间协调；安全、 经济等。 布置方式：排列成（a）正方形或矩形或（b）菱形
L1 L2
L1与L2距离接近
ቤተ መጻሕፍቲ ባይዱ
L1
边灯距墙为相邻
L2
两灯距离的一半
2.室内灯具的悬挂高度 室内灯具不宜过高或过低。
表10-1 常用照明光源的主要技术特性比较
二、灯具 灯具的作用是固定和保护光源，以及装饰和美化环境。
1. 按光通量分布分
1）直接型 灯具向下投射的光通量占总光通量的90％～100
％，而向上
投射的光通量极少。
2）半直接型 灯具向下投射的光通量占总光通量的60％～90％，向上投射的
光通量只有10％～40％。
二、照明质量
（1）合适的照度 （2）照度分布的均匀性 （3）眩光的限制 （4）光的显色性 （5）照明的稳定性和波动 三、照明方式和照明种类
眩光：在视野内，亮度分布不适 宜，如：存在强烈的亮度对比或 极高的亮度，造成视力下降和感 觉不适
产生原因：光源亮度、背景亮度、 灯具悬挂高度、灯具保护角
消除措施：选择合适的光源、灯 具、合理布置、悬挂不要过低
u＝Φe/nΦ
(10-8)
式中，Φe为投射到工作面上的总光通量；Φ为每盏灯发出的光通量；n为 灯的个数
室内空间比的概念说明图
11.3.2 照度的计算 3．计算工作面上的平均照度
1广照型工厂灯。 2）闭合型 灯罩将光源包合起来，但内外空气仍能自由流通。
如JDD1-1圆球吊灯。 3）封闭型 灯罩固定处加以一般封闭，内外空气仍可有限流
通。如投光灯。 4）密闭型 灯罩固定处加以严密封闭，内外空气不能流通。
照度的计算公式范文

照度的计算公式范文

照度的计算公式范文照度（Illuminance）是指光线照射到物体表面上的光强，通常以瓦特每平方米（W/m²）来表示。

它是物体表面每单位面积上所接收到的光功率密度。

一、自然光照度的计算在自然光照条件下，照度的计算公式如下：照度（lx）= 入射光通量（lm）/ 接收面积（m²）其中，入射光通量（lm）是指光源每秒钟向四面八方发射的总光功率，单位为流明（lm）。

而接收面积（m²）则是接收光线的物体表面的面积。

在实际应用中，可以采用光度计测量光源的入射光通量，然后根据具体接收面积计算照度。

例如，如果入射光通量为1000流明，并且接收面积为10平方米，那么计算得到的照度为100 lx。

需要注意的是，自然光的强度受到诸多因素的影响，包括光源的距离、环境的透光率等等。

因此，在实际计算中，需要对这些因素进行修正，以得到更准确的照度值。

二、人工光照度的计算在人工光照条件下，照度的计算公式也是类似的：照度（lx）= 灯具光通量（lm）* 光源功率因数（Pf）/ 接收面积（m²）其中，灯具光通量（lm）是指灯具向四面八方发出的总光功率，单位为流明（lm）。

光源功率因数（Pf）则是指灯具的功率因数，用来衡量灯具的效率。

接收面积（m²）指的是接收光线的物体表面的面积。

与自然光照度一样，人工光的强度也会受到一系列因素的影响，包括灯具的高度、光源的角度、灯具的数量等等。

因此，在实际计算中，需要对这些因素进行修正，以得到更准确的照度值。

总结：其中，入射光通量（lm）指的是光源每秒向四面八方发射的总光功率，光源功率因数（Pf）是指灯具的效率，接收面积（m²）是接收光线的物体表面的面积。

需要注意的是，在实际计算中，需要考虑到一系列因素的影响，并进行相应的修正，以获得更准确的照度值。

简单的照度计算公式

简单的照度计算公式

简单的照度计算公式
照度计算是电气技术和照明技术的重要组成部分，它用于衡量光照强度的大小。

在计算照度值时，可以使用简单的照度计算公式，其主要原理是采用照度计算后数值比较来确定照度值。

照度计算公式计算如下：
照度（lux）=照射功率（W）/面积（m2）
实际应用中，照度的计算基于国家和地区的规定，就要求的照度而言，如果小
于规定值，就要加大发光源的照度，即增加光源的照射功率，然后除以面积值，得出照度值，如果大于规定值，就要减小发光源照度，即减小光源的照射功率，再除以面积值，得出照度值。

照度计算公式有效地帮助电气工程师、照明设计师以及其他人们进行照度计算，有助于加快照明工程的进度，并提高照明设施的安全性和便捷性，因此，这个简单的公式不仅在照度计算方面非常实用，而且还在安全和人性化设计方面发挥了重要作用。

电气照明工程工程量计算概述

电气照明工程工程量计算概述

电气照明工程工程量计算概述1. 引言电气照明工程工程量计算是电气工程中的重要环节，它是指根据照明设计方案，结合实际工程需求，对照明设备和电气线路的数量、规格、型号等进行计算的过程。

准确的工程量计算能够为工程师提供相应的参考，保证工程质量，控制成本。

本文将详细介绍电气照明工程工程量计算的概述，包括计算步骤、计算方法和常见的计算注意事项等内容。

2. 计算步骤电气照明工程的工程量计算可以按照以下步骤进行：2.1 调查照明需求在进行工程量计算之前，首先需要调查照明需求。

通过与建筑业主或设计方沟通，了解照明的功能需求、使用场所和照明要求等，例如照度要求、色温要求等。

这一步是为后续工程量计算提供基本数据。

2.2 制定设计方案根据照明需求，制定相应的设计方案。

设计方案包括照明布置、灯具类型、灯具数量、电气线路布置等内容。

在设计方案中，需要合理考虑照明布局和灯具选择，以提供合适的照明效果。

2.3 灯具数量计算根据设计方案，计算照明区域内所需的灯具数量。

灯具数量的计算需要考虑照度要求、灯具的光效、灯具的亮度衰减等因素。

可以通过公式或软件辅助计算灯具数量。

2.4 线路长度计算根据设计方案和灯具布局，计算电气线路的长度。

电气线路长度的计算是为了合理布置电气线路、选择合适的线材材料和计算电线损耗等。

计算线路长度可以通过实地勘测、建筑图纸的测量等方式获取。

2.5 材料清单编制根据灯具数量计算结果和线路长度计算结果，编制材料清单。

材料清单中包括所需灯具的规格、型号和数量，以及所需电线、电缆等电气材料的规格、型号和长度等。

材料清单的编制有利于工程采购和施工安排。

2.6 成本估算根据材料清单和相应的市场参考价，进行工程成本的估算。

成本估算可以帮助工程师预估工程投资，控制工程成本，为工程的其他决策提供参考。

3. 计算方法电气照明工程工程量的计算涉及多种方法和公式，具体计算方法根据具体的工程需求和设计方案有所不同。

以下为常见的一些计算方法的概述：3.1 灯具数量计算方法灯具数量计算可以根据照度要求和灯具的光通量、光效来进行。

每平方米需要多少w照度

每平方米需要多少w照度

每平方米需要多少w照度文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-每平方米需要多少 w 照度，照度公式计算公式：是以单位容量法来计算的，n=Pn/Pn,la 其中n表示所需灯的数量（支），Pn表示达到某一照度值时全部灯的标称功率之和（W），Pn,la表示达到100 Lx照度是全部灯的标称功率（W）。

单位容量法计算的基础是：为达到平均照度100 Lx时，室内地面面积每平方米需要用白炽灯约22w 或荧光灯5.5w. 对于白炽灯的计算：Pn,100=22w/m2*A（E=100Lx,nB=0.3,n=15 Lm/w）对于荧光灯的计算：Pn,100=5.5w/m2*A（E=100 Lx,nB=0.3,n=15 Lm/w）A表示地面面积（m2）即：比如10m2地面，选用照度为100 lx时考虑安装40w的荧光灯，要安装多少支Pn,100=5.5w/m2*1m2=55w n=55w/40w=1.375≈2支如果你取室内的照度为300 lx,那么所需的灯数为 Pn,300=(E/100lx)*Pn,100=(300/100）*55=165w n=165/40=4.125≈5支你按照这样的算法不就可以得出每平方米需要多少 w 了吗工厂照度要求为250-300 Lx“宴会场所”照度要求为300-700 Lx，“餐厅”照度要求为150-300 Lx“餐厅”，照度要求为200 Lx，高5米，45瓦的节能灯，1000平方米要80个。

2600平方米，大概要210个吧。

2.家里面积平方适合用多少瓦的节能灯（灯泡）一般的标准是：15—18平方米照明用灯光在60—80瓦；30—40平方米在100—150瓦；40—50平方米在220—280瓦；60—70平方米在300—350瓦；75—80平方米在400~450瓦。

通常卫生间的照明每平方米2瓦就可以了；餐厅和厨房每平方米4瓦足够了，而书房和客厅要大些，每平方米需8瓦；在写字台和床头柜上的台灯可用15至60瓦的灯泡，最好不要超过60瓦。

电气照度计算方法

电气照度计算方法

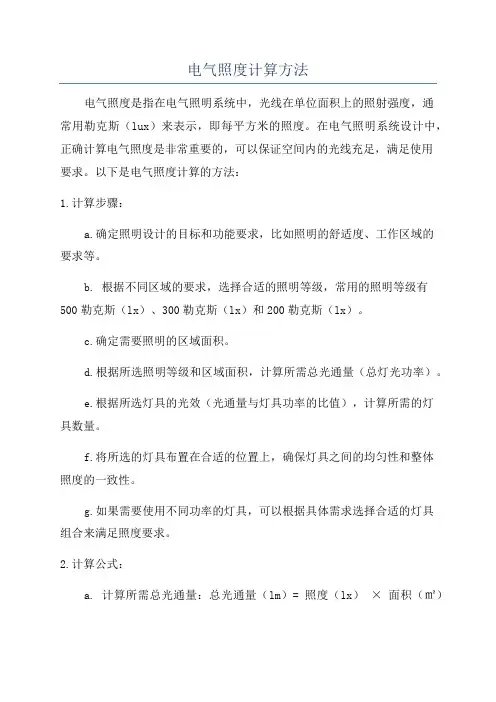

电气照度计算方法电气照度是指在电气照明系统中，光线在单位面积上的照射强度，通常用勒克斯（lux）来表示，即每平方米的照度。

在电气照明系统设计中，正确计算电气照度是非常重要的，可以保证空间内的光线充足，满足使用要求。

以下是电气照度计算的方法：1.计算步骤：a.确定照明设计的目标和功能要求，比如照明的舒适度、工作区域的要求等。

b. 根据不同区域的要求，选择合适的照明等级，常用的照明等级有500勒克斯（lx）、300勒克斯（lx）和200勒克斯（lx）。

c.确定需要照明的区域面积。

d.根据所选照明等级和区域面积，计算所需总光通量（总灯光功率）。

e.根据所选灯具的光效（光通量与灯具功率的比值），计算所需的灯具数量。

f.将所选的灯具布置在合适的位置上，确保灯具之间的均匀性和整体照度的一致性。

g.如果需要使用不同功率的灯具，可以根据具体需求选择合适的灯具组合来满足照度要求。

2.计算公式：a. 计算所需总光通量：总光通量（lm）= 照度（lx）× 面积（㎡）b. 计算灯具数量：灯具数量 = 总光通量（lm）÷（灯具光效（lm/W）× 灯具功率（W））c. 计算照度：照度（lx）= 灯具光效（lm/W）× 灯具数量（个）× 灯具功率（W）÷ 面积（㎡）3.注意事项：a.照明设计需要考虑到不同区域的使用要求，比如公共区域、工作区域、办公区域的照度要求是不同的，不同区域的照度等级也会有所不同。

b.照明设计中需要考虑灯具的摆放方式和布局，确保灯具之间的光线均匀分布。

c.照度计算时要合理考虑灯具的高度和光束角度，以及不同灯具类型（如荧光灯、LED灯等）的光效。

d.在实际应用中，要注意照度的变化和调节，可以使用调光装置、光敏感器等控制手段来调整照度，以满足不同使用要求。

总之，电气照度的计算方法是根据照度等级、区域面积、灯具效能等参数进行计算，以达到设计要求并满足实际使用的需要。

机房照明的照度标准及计算方法-推荐下载

机房照明的照度标准及计算方法-推荐下载

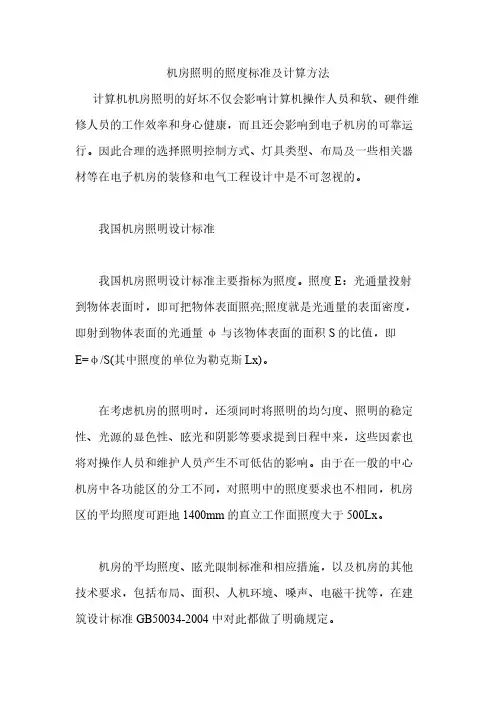

机房照明的照度标准及计算方法计算机机房照明的好坏不仅会影响计算机操作人员和软、硬件维修人员的工作效率和身心健康，而且还会影响到电子机房的可靠运行。

因此合理的选择照明控制方式、灯具类型、布局及一些相关器材等在电子机房的装修和电气工程设计中是不可忽视的。

我国机房照明设计标准 我国机房照明设计标准主要指标为照度。

照度E：光通量投射到物体表面时，即可把物体表面照亮;照度就是光通量的表面密度，即射到物体表面的光通量φ与该物体表面的面积S的比值，即E=φ/S(其中照度的单位为勒克斯Lx)。

在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。

由于在一般的中心机房中各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地1400mm的直立工作面照度大于500Lx。

机房的平均照度、眩光限制标准和相应措施，以及机房的其他技术要求，包括布局、面积、人机环境、嗓声、电磁干扰等，在建筑设计标准GB50034-2004中对此都做了明确规定。

1.主机房的平均照度可按300、5001x取值。

2.基本工作间、第一类辅助房间的平均照度可按100、150、2001x取值。

3.第二、第三类辅助房间应按现行照明设计标准的规定取值。

同时，还对机房的运行环境与照度取值的关系作了明确规定，如间歇运行的机房取低值;持续运行的机房取中值;连续运行的机房取高值;无窗建筑的机房取中值或高值。

机房普通照明设计方案 首先，照明的布局应考虑机房的美观、位置的重要性和设备位置需要来布局，从机房的美观来考虑，灯具的布局应均匀布置，即纵横方向保持一定距离，并根据机房的面积情况确定灯具的方向;从位置的重要性考虑;灯具应根据该位置的性质和作用来确定布置达到更好的效果;同时设备的位置需要也要考虑避免阴影便于维护等因素。

其次，机房的照明设计要达到照度、均匀度、眩光限制标准的要求，需要考虑5项照明准则：照明水平、视野内亮度分布、免受眩光干扰、光照的空间分布、颜色呈现和显色性。

电气工程照度计算书

电气工程照度计算书教室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 9.01房间宽度: 7.30计算高度: 4.00利用系数: 0.49维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 教室照度要求: 300.00功率密度要求: 9.00计算结果:建议灯具数: 6照度校验: 311.31功率密度: 7.67阅览室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 9.00房间宽度: 7.30计算高度: 4.00利用系数: 0.49维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 阅览室照度要求: 300.00功率密度要求: 9.00计算结果:建议灯具数: 6照度校验: 311.36功率密度: 7.67教师办公室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 7.30房间宽度: 4.40计算高度: 4.00利用系数: 0.47维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 教师办公室照度要求: 300.00功率密度要求: 9.00计算结果:建议灯具数: 3照度校验: 305.53功率密度: 7.85消防控制室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 3.50房间宽度: 2.00计算高度: 4.00利用系数: 0.50维护系数: 0.75光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 消防控制室照度要求: 300.00功率密度要求: 9.00计算结果:建议灯具数: 1照度校验: 310.71弱电监控室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 3.50房间宽度: 2.60计算高度: 4.00利用系数: 0.43维护系数: 0.75光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 弱电监控室照度要求: 200.00功率密度要求: 7.00计算结果:建议灯具数: 1照度校验: 205.55功率密度: 6.15配电间照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 4.50房间宽度: 3.61计算高度: 4.00利用系数: 0.41维护系数: 0.75光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 配电间照度要求: 200.00功率密度要求: 7.00计算结果:建议灯具数: 2照度校验: 219.24功率密度: 6.88书法活动室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 8.99房间宽度: 7.30计算高度: 4.00利用系数: 0.53维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 书法活动室照度要求: 500.00功率密度要求: 15.00计算结果:建议灯具数: 9照度校验: 505.85功率密度: 11.52信息技术教室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 9.00房间宽度: 7.30计算高度: 4.00利用系数: 0.53维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 信息技术教室照度要求: 500.00功率密度要求: 15.00计算结果:建议灯具数: 9照度校验: 505.70功率密度: 11.52。

建筑电气设计相关计算公式大全

建筑电气设计相关计算公式大全一、电气负荷计算公式1.实际用电负荷（kW）=用电设备功率1+用电设备功率2+…+用电设备功率n2.负荷率（%）=实际用电负荷/容载电能力×100%3.容载电能力（kVA）=实际用电负荷/负荷率4.设备用电功率（kW）=额定电压×额定电流×功率因数二、照明设计计算公式1. 照度（Lux）= 光源光束（lm）/ 照明区面积（m²）2.照度等级计算公式：E=(ΣAiEi)/ΣAi其中，E为照度等级，Ai为面积，Ei为照度值三、电缆计算公式1.单相谐波电流电缆选线公式：S=(I×V×K)/(PF×1000)其中，S为电缆截面积（mm²），I为电流（A），V为相电压（V），K为补偿系数，PF为功率因数2.三相谐波电流电缆选线公式：S=√3×(I×V×K)/(PF×1000)3.电缆电流容量公式：I=(K×S×PF×1000)/V其中，I为电流容量（A），K为电缆的导电能力系数，S为电缆截面积（mm²），PF为功率因数，V为电压（V）四、接地系统计算公式1. 接地电阻（Ω）= ρ × (2πL) / (A × lg(l/l0))其中，ρ为土壤电阻率（Ω·m），L为接地体长度（m），A为接地体截面积（m²），l为接地体深度（m），l0为周边接地体所在深度（m）以上是建筑电气设计相关的一些常用计算公式。

需要根据具体情况进行选择和使用，同时还需要注意各种参数的单位和符号的正确使用。

此外，建筑电气设计还涉及一些其他计算，如电流平衡、电容器选型等，根据实际设计需求，可进一步查询和应用其他相关的计算公式。

最全最详细电气计算书


721.7
低压配电柜连接母 3(80x6.3)+1( 低压系统出 63x6.3) 线 线母线(A)
800
低压系统电 流互感器
800
短路最小分断 电流(KA)来自182.4#变压器负荷计算 干线序号
WPEM1 WPEM2 WPEM3 WPEM4 WPEM5 WPEM6 WPEM7 WPEM8 WPE1 WPM2 WPM3
工作组名称
客梯 消防电梯 应急照明 消防泵 喷淋泵 地下室送排风机 屋顶风机动力 室外消防泵 地下车库动力 室外动力预留 空调动力
安装容量 Pe(kW)
45.00 45.00 45.00 90.00 75.00 100.00 30.00 30.00 150.00 110.00 150.00
需用系 数Kc
0.85
0.62
219.59 0.90
416.85
0.85 (查表达到)
0.62 0.17 0.34
197.63 90.00 107.63 511.57 336.56 总断路器 800 进线电缆 ZRYJV-10kV3x35 电流互感器 800 符合要求
功率因数补偿 进线1 补偿后低压侧合 计 变压器选择(kVA) 利用率 变压器损耗 高压侧合计 变压器高压侧额定电流 28.9
tagφ
1.33 1.33 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75
无功计算负 断路器长 电流互感器 断路器长延 计算电流 视在功率 电缆截面选 荷 延时整定 变比选择 时整定校验 (A) (kVA) 择 Qjs(kVar) (A) /5 结果
60.00 60.00 33.75 67.50 56.25 75.00 22.50 22.50 112.50 82.50 101.25 114.00 114.00 85.50 171.00 142.50 190.00 57.00 57.00 285.00 209.00 256.50 75.00 75.00 56.25 112.50 93.75 125.00 37.50 37.50 187.50 137.50 168.75 160 160 100 200 160 250 63 63 320 250 320 4x95+1x50 4x95+1x50 4x50+1x25 4x120+1x70 4x95+1x50 4x185+1x95 4x25+1x16 4x25+1x16 4x240+1x120 4x185+1x95 4x240+1x120 150/5 150/5 300/5 200/5 300/5 75/5 75/5 300/5 300/5 300/5 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求 符合要求

电气照明 照明计算


四、逐点计算法举例
有一接待室长6.6m， 宽4.4m，净高3m， 采用JXDS-2平圆吸 顶灯6只，房间顶棚 反射比为0.7。墙面 的平均反射比为0.5， 求房间内A点上的照 度。
第四节 线光源直射照度计算（方位系数法）
一、线光源的光强分布 线光源光强一般分为两个面表示，见 图示。
7-33
7-34
7---7
1）确定房间的各特征量。2）确定顶棚空间的有效反射比 。 3）确定墙面平均反射比 。 4）确定地板空间有效反射比。
5）确定利用系数。（查表，内插法。）
四、概算曲线与单位容量法
为简化计算，把利用系数法计算的结果制成曲线，假设被 照面的平均照度为100lx时，求出房间面积与所用灯具数量的 关系曲线称为概算曲线。
7---5
l---室长；w—室宽； hrc---室空间高度； hcc---顶棚空间高度； hfc----地板空间高度
7---3
2.有效空间反射比
7---6
A0---顶棚（或地板）平面面积（m2）；A s—顶棚或地
板空间内所有表面的总面积（m2） ； ρ---顶棚或地板空
间各表面的平均反射比
平均反射比由7-7计算 3.确定利用系数的步骤
三.道路照明计算举例
例5.如图所示，某小区道 路照明采用交错式排列， 灯杆间距为46m，路面宽 度为14m，灯具安装高度 为8m，伸出1.5m。采用 JTY-61型灯具（250W高 压钠灯），灯泡额定光通 量为23750lm。试求路灯 （1）（2）（3）对A点的 照度。灯具水平安装，照 度曲线见等照度曲线图。
例6 如图所示路灯单侧布置， 灯间距为25m，路面宽6m， 灯具安装高度为6m，伸出 1m。采用JTY23-125型灯 具（125W荧光高压汞灯）， 灯泡额定光通为4750lm。 灯具安装仰角为50，试求 路面平均照度。灯具利用 系数曲线见附图。

照度计算基本方法

照度计算基本方法照明计算有如下的计算方法有1.平均照度的计算（利用系数法、概算曲线法）2.点光源照度的计算3.线光源照度的计算4.面光源照度的计算亮度的计算室内照明建议采用平均照度的计算（利用系数法），具体计算方法是：Eav=NφUK/A式中Eav——工作面上的平均照度，lx；φ——光源光通量，lm；N——光源数量；U——利用系数；A——工作面面积，m2；K——灯具的维护系数，该方法考虑了由光源直接投射到工作面上的光通量和经过室内表面相互反射后再投射到工作面上的光通量。

利用系数法适用于灯具均匀布置、墙和天棚反射系数较高、空间无大型设备遮挡的室内一般照明，但也适用于灯具均匀布置的室外照明，该方法计算比较准确。

应用利用系数法计算平均照度的步骤：第一步填写原始数据；第二步计算空间比；第三步求有效顶棚空间反射比；第四步计算墙面平均反射比；第五步查灯具维护系数；第六步由利用系数表查利用系数（厂家样本或查照明设计手册第四章的表）；第七步计算平均照度。

我要说的是：既然新规范规定了照明功率密度值的目标值，又是强条，那么就直接根据照度功率密度值乘以房间面积再除以灯具功率计算，选择推荐灯具就是了，何必要采用利用系数或逐点计算呢。

如果采用利用系数或逐点计算的LPD值不能符合照明功率密度的目标值，到底违反不违反规范呢？照度计算基本方法照明计算是照明设计的重要内容,照度计算又是照明功能效果计算的重要组成部分。

照度计算的目的是根据所需要的照度值,结合其它已知条件(如照明器型式及布置、房间各个面的反射条件及污染情况等)来决定灯泡的容量或灯的数量。

照度计算方法有利用系数法和逐点计算法(包括平方反比法、等照度曲线法、方位系数法等) 两大类,利用系数法用于计算平均照度与配灯数,逐点计算法用于计算某点的直射照度。

现将这两种计算方法的特点及使用范围对比如下:利用系数法利用系数计算此法考虑了直射光及反射光两部分所产生的照度计算结果为水平面上的平均照度计算室内水平面上的平均照度,特别适用于反射条件好的房间．查概算曲线一般生产及生活用房的灯数概略计算逐点计算法平方反比法此法只考虑直射光产生的照度,可以计算任意面上某一点的直射照度采用直射照明器的场所,可直接求出水平面照度等照度曲线法方位系数法，使用线光源的场所,求算任意面上一点的照度以上这两种计算方法,各文章都介绍的较多了,这里不再复述。

3种照度计算方法的比较_李想


5. 38 4. 38
5. 00 3. 89
半直 接型 配光 灯具
均匀 漫射 配光 灯具
半间 接型 配光 灯具
间接 型配 光灯
具
5. 38 5. 38 7. 78 8. 75
4. 38 4. 24 6. 36 7. 00
1. 00 1. 25 1. 50 2. 00
3. 89 3. 41 3. 11 2. 80
量 n.
灯具的利用系数与其型式、光视效能和配光
曲线有关, 灯具的光视效能越高, 光通越集中, 利
用系数就越高. 灯具悬挂越高, 反射光通量越多,
利用系数也越高. 此外, 灯具的利用系数还与房间
的面积和形状有关. 房间面积越大, 越近似正方 形, 直射光通量越多, 利用系数就越高.
2. 2 逐点计算法
收稿日期: 2010- 04- 14 通讯作者简介: 李想 ( 1985- ) , 男, 工 程师, 山东泰安人. 主要研究方向为核电 厂, 火 电厂的电气 设计. E-m ai:l lix iang
@ snpdr.i com.
84
上海电力学院学报
2 011 年
E 与该点至点光源距离 l的平方成反比, 与光强 I 及入射角的余弦均成正比, 即:
无论是何种表面照度总是由其直射分量和反射分量叠成直射分量取决于灯具的光强分布及其对所需计算表面的相对位置反射分量取决于灯具投射于反射表面的光通比例反射表面的反射性能和被照空间的几何尺寸等
第 27卷第 1期 2011 年 2月
上 海 电 力 学 院 学报
Journal o f Shan ghai U n iv ersity o f E lectric Pow er
Abstract: Three m ethods, nam e ly, ut ilization of coe ff icient m ethod, po in-t by-po int ca lculation m ethod and un it pow er m ethod, are introduced, and in connection w ith the exam p les in the append ix o f the techn ica l code regarding design ing fossil fuel pow er plants and substations the feasib ility and prec ision o f the unit pow er m ethod are proved and its advantages and d isadvantages are analyzed. K ey w ords: lighting design; utilization coefficient m ethod; po in-t by-po int calcu lation m ethod; unit pow er m ethod
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

单位容量法
单位容量法的依据也是利用系数法，只是进一步被简化了。 单位容量法基本公式为 P=P0 A Eav 式中 P0—单位容量（W/m2 ）,即房间每平方米应装电源的电 功率。当采用热辐射光源时，以100W普通白炽灯为基准； 当采用气体放电灯时以40W荧光灯为基准。 A—房间面积（㎡）。 Eav—应达到的工作面平均照度(lx)。 P—应安装的光源最小功率数（W）。 根据每盏灯的容量确定灯的盏数； 0
L1
L1
L2 L2
边灯距墙为相邻 两灯距离的一半
2.室内灯具的悬挂高度 2.室内灯具的悬挂高度 室内灯具不宜过高或过低。 室内灯具不宜过高或过低。 过高:效率低； 过高:效率低； 过低:容易碰撞且不安全， 过低:容易碰撞且不安全，会产生眩光
表10-3 室内一般照明灯具距地面的最低悬挂高度
3. 照明回路的设计要求 （1）每个回路灯具套数不宜超过25个，节日灯、花灯除外 每个回路灯具套数不宜超过25个 节日灯、 25 （2）如有一个灯具容量较大（达10A），则设20个为宜 如有一个灯具容量较大（ 10A），则设20个为宜 ），则设20 （3）回路工作电流不能超过10A 回路工作电流不能超过10A （4）插座和照明必须分回路设置 2.5或 2.5） （5）照明回路至少用2.5mm2的线（即2 ×2.5或3 ×2.5） 照明回路至少用2.5mm 的线（ 4） （6）插座回路至少用4mm2的线（即3 ×4） 插座回路至少用4mm 的线（ （7）插座回路必须设置漏电保护（壁挂式空调除外），照 插座回路必须设置漏电保护（壁挂式空调除外），照 ）， 明回路可不设漏电保护
PA n≥ PN
一般，民宅窗户高1.5米，宽1.8米
注:内插法公式：假设有一个表格他们的关系 对应式是H与⊙，如果在表中没有⊙，⊙处 在⊙1与⊙2之间，则先根据H值查出⊙1与 ⊙2的对应值X与Y再用内插法求出⊙对应的 Z， 则Z=X+（Y－X）*[ (⊙－⊙1)/(⊙2－⊙1) ]
（2）顶棚空间有效反射比
式中， 为投射到工作面上的总光通量 为投射到工作面上的总光通量； 为每盏灯发出的光通量 为每盏灯发出的光通量； 为 式中，Φe为投射到工作面上的总光通量；Φ为每盏灯发出的光通量；n为 灯的个数
室内空间比的概念说明图
11.3.2 照度的计算 3．计算工作面上的平均照度 ．
表10-5 顶棚、地面和墙壁的反射系数近似值 10- 顶棚、
/p36213372.html#docTitle
5．物体的光照性能和光源的显色性
（1）物体的光照性能 ①反射比 ②吸收比 ③透射比 （2）光源的显色性能 ） 同一颜色的物体在具有不同光谱的光源照射下， 同一颜色的物体在具有不同光谱的光源照射下， 能显出不同的颜色。光源对被照物体颜色显现的性 能显出不同的颜色。 叫做光源的显色性。 质，叫做光源的显色性。
§ 10.2 光源和灯具
光源和灯具是照明器的两个主要部件 光源和灯具是照明器的两个主要部件
一、光源 1. 热辐射光源压汞灯 高压钠灯
荧光灯的工作线路图
金属卤化物灯
当荧光灯接上电源后， 首先产生辉光放电 首先产生辉光放电， 当荧光灯接上电源后 ， S首先产生辉光放电，
五、开关
N
L
（a）普通开关接线
N
L
（b）双控开关接线
接地线 接零线 接火线 接零线 接火线
六、插座
单相 单相
（a）两孔插座 （b）三孔插座
单相插座 接地线 接地线 三相
接零线 接火线L1 接火线L2
（c）四孔插座
接火线L3 接火线L3
接火线
接零线
接火线
（d）五孔插座
六、插座
10.3 照度计算 10.3.1 照度标准 照度是决定照明效果的重要指标。在一定范围内， 照度是决定照明效果的重要指标。在一定范围内，照度增加会使视觉能力 提高，同时使经济性下降。 提高，同时使经济性下降。 10.3.2 照度的计算 当工业企业照明用的灯具形式、光源类型等已初步确定后， 当工业企业照明用的灯具形式、光源类型等已初步确定后，就需要计算各 工作面的照度，从而来确定灯泡的容量和数量， 工作面的照度，从而来确定灯泡的容量和数量，或对已确定了容量的某点进行 照度校验。 照度校验。 1．利用系数的概念 ． 利用系数（ 表示） 利用系数（用u表示）是指照明光源投射到工作面上的光通量与全部光源发出 表示 的光通量之比。它可用来表征光源的光通量有效利用的程度。 的光通量之比。它可用来表征光源的光通量有效利用的程度。 利用系数的计算公式为： 利用系数的计算公式为： u＝Φe/nΦ ＝ (10-8)
二、照明质量 （1）合适的照度 （2）照度分布的均匀性 （3）眩光的限制 （4）光的显色性 （5）照明的稳定性和波动 三、照明方式和照明种类 1.照明方式 1.照明方式 一般照明： 一般照明：对照度要求基本上均匀的场所使用的照明 局部照明：仅供工作点使用的照明 混合照明： 混合照明：一般照明和局部照明的组合
三、灯具的布置 1.平面布置方案 平面布置方案 要求：保证最低的照度及均匀性；光线的射向适当，无眩光、 要求：保证最低的照度及均匀性；光线的射向适当，无眩光、阴 影；安装维护方便；布置整齐美观，并与建筑空间协调；安全、 安装维护方便；布置整齐美观，并与建筑空间协调；安全、 经济等。 经济等。 布置方式：排列成（ ）正方形或矩形或（ ） 布置方式：排列成（a）正方形或矩形或（b）菱形 L1与L2距离接近 L1与L2距离接近
通。如投光灯。 如投光灯。 4）密闭型 灯罩固定处加以严密封闭，内外空气不能流通。 灯罩固定处加以严密封闭，内外空气不能流通。
如GC35防潮灯。 GC35防潮灯。 防潮灯 5）防爆型 灯罩及其固定处均能承受要求的压力。 灯罩及其固定处均能承受要求的压力。
3.按安装方式分 按安装方式分 1）壁灯 2）吸顶灯 3）嵌入式 4）半嵌入式 5）吊灯 6）地脚灯 7）台灯 8）落地灯 9）庭院灯
2.按灯具的结构特点分 按灯具的结构特点分 1）开启型 光源与外界空间直接接触（无罩）。如GC3光源与外界空间直接接触（无罩）。如GC3-A、B）。
1广照型工厂灯。 广照型工厂灯。 2）闭合型 灯罩将光源包合起来，但内外空气仍能自由流通。 灯罩将光源包合起来，但内外空气仍能自由流通。
如JDD1-1圆球吊灯。 JDD1- 圆球吊灯。 3）封闭型 灯罩固定处加以一般封闭， 灯罩固定处加以一般封闭，内外空气仍可有限流
电气照明
§ 10.1 电气照明概述
§ 10.2 常用照明光源和灯具 § 10.3 照度计算 § 10.4 照明供电系统 小结
§10.1 电气照明概述
一、照明技术的有关概念 1.光通量 1.光通量 单位时间内， 单位时间内，光源向周围空间辐射出的使人眼产生光感的 能量。单位：流明（ 能量。单位：流明（lm) 2.光强 2.光强 光强是即发光强度， 光强是即发光强度，是光源在某一特定方向单位立体角内 辐射的光通量。 辐射的光通量。 3.亮度 亮度 光源在视线方向上单位投影面上的发光强度。 光源在视线方向上单位投影面上的发光强度。 4 .照度 受照物体表面的光通密度。单位：勒克司（ ）。 受照物体表面的光通密度。单位：勒克司（lx）。
四、光源和灯具的选择 1.光源选择原则 光源选择原则 （1）限制白炽灯的应用 ） （2）利用卤钨灯代替普通白炽灯 ） （3）推荐采用荧光灯代替白炽灯 ） （4）推荐使用细管荧光灯 ） （5）利用节能灯具和附件 ） （6）采用照明节能控制设备和器件 ） 2.灯具选择考虑 灯具选择考虑 ；（2）环境条件；（ ；（3）美观；（ ；（4） （1）光的技术特性；（ ）环境条件；（ ）美观；（ ）经济性 ）光的技术特性；（
产生原因： 产生原因：光源亮度、背景亮度、 灯具悬挂高度、灯具保护角 消除措施： 消除措施：选择合适的光源、灯 具、合理布置、悬挂不要过低 眩光： 眩光：在视野内，亮度分布不适 宜，如：存在强烈的亮度对比或 极高的亮度，造成视力下降和感 觉不适
2．照明的种类 ． （按其用途可分） 按其用途可分） 工作照明： 工作照明：正常工作时的室内、外照明。 事故照明： 事故照明：正常照明熄灭后供工作人员暂时继续作业和疏散人 员使用的照明。 值班照明： 值班照明： 非生产时间内供值班人员使用的照明 警卫照明： 警卫照明：警卫地区周界的照明 障碍照明： 障碍照明：在高层建筑上或基建施工、开挖路段时，作为障碍 标志用的照明。
表10-1 常用照明光源的主要技术特性比较
二、灯具 灯具的作用是固定和保护光源 以及装饰和美化环境。 是固定和保护光源， 灯具的作用是固定和保护光源，以及装饰和美化环境。 1. 按光通量分布分
1）直接型 灯具向下投射的光通量占总光通量的90％～100 ） 投射的光通量极少。 2）半直接型 灯具向下投射的光通量占总光通量的60％～90％，向上投射的 ） 光通量只有10％～40％。 3）均匀漫射型 灯具向下投射的光通量和向上投射的光通量差不多相等，各为 ） 40％～60％之间。 4）半间接型 灯具向上投射的光通量占总光通量60％～90％，向下投射的光通 ） 量只有10％～40％。 5）间接型 灯具向上投射的光通量占总光通量的90％～100％，而向下投射的 ） 光通量极少。 ％，而向上
氙灯
形双金属片加热伸开， 使 U形双金属片加热伸开 ， 接通灯丝回路 ， 灯 形双金属片加热伸开 接通灯丝回路， 丝加热后发射电子，并使管内的少量汞汽化。 丝加热后发射电子， 并使管内的少量汞汽化。 此时S的辉光放电停止，双金属片冷却收缩， 此时 的辉光放电停止，双金属片冷却收缩，突 的辉光放电停止 然断开灯丝加热回路，这就使 两端感生很高的 然断开灯丝加热回路，这就使L两端感生很高的 电动势，连同电源电压加在灯管两端， 电动势 ， 连同电源电压加在灯管两端 ， 使充满 汞蒸气的灯管击穿，产生弧光放电，点燃灯管。 汞蒸气的灯管击穿 ， 产生弧光放电 ， 点燃灯管 。
