精选《工业机器人》复习资料资料word

1.按照机械结构分，工业机器人分为串联式和并联式。

2.工业机器人的系统组成是本体、控制柜、示教器。

3.示教器的功能是示教、调试和编程。

4.工业机器人轴数指的是转动关节数（驱动电机数）。

5.直角坐标机器人的自由度数是3，六轴工业机器人的自由度数是6。

6.机器人的通讯控制功能的处理对象是信号。

7.DeviceNet是基于CAN总线技术的。

8.旋转编码器是用于测量位移和速度的装置。

9.工业机器人的手动操作动作模式有线性运动、关节运动和重定位运动。

10.微型计算机直接控制工业机器人的方式有集中控制和分散控制。

11. TCP指的是工具坐标系原点。

12. 串联机器人与并联机器人的区别是串联机器人一个轴的运动会改变另一个轴的坐标原点。

13. 焊接机器人和喷涂机器人的性能区别是精度需求不同。

14. 机器人三原则是由阿西莫夫提出来的。

15. 导轨结构比滚珠花键结构特点占优的是负荷能力更强。

16. 控制系统对于机器人相当于的大脑。

17. 工作范围是指工业机器人的手臂末端或手腕中心所能到达的点的集合。

18. 对于转动关节而言,关节变量是D-H参数中的关节角。

19. 传感器的主要功能是感知信息。

20.世界上第一台电报机是塞缪尔·莫尔斯发明的。

21.机器人的精度主要依存于机械误差、控制算法误差与分辨率系统误差。

22.同步带传动属于低惯性传动，适合于在电动机和高速比减速器之间使用。

23.机器人外部传感器不包括位置传感器。

24.手爪的主要功能是抓住工件、握持工件和释放工件。

25.真空吸盘要求工件表面平整光滑、干燥清洁同时气密性好。

26.滚转能实现360°无障碍旋转的关节运动，通常用R来标记。

27.传感器在整个测量范围内所能辨别的被测量的最小变化量或者所能辨别的不同被测量的个数被称之为传感器的分辨率。

28.焊接机器人的焊接作业主要包括点焊和弧焊。

29.作业路径通常用工具坐标系相对于工件坐标系的运动来描述。

30.机器人的控制方式分为点位控制和连续轨迹控制。

工业机器人基础重点复习工业机器人复习要点1．工业自动化三大核心技术是2．工业机器人技术基本沿着两个路径在发展：一是模仿人的，实现多维运动，在应用上比较典型的是点焊、弧焊机器人；二是模仿人的，实现物料输送、传递等搬运功能，例如搬运机器人。

3．按照机器人的技术发展水平，可以将工业机器人分为三代分别为---4. 通常作为机器人的技术指标，反映了机器人动作的灵活性，可用轴的、摆动或旋转动作的数目来表示。

5.工业机器人的运动控制主要是实现和连续路径运动两种。

当机器人进行运动控制时，末端执行器既要保证运动的起点和目标点位姿，而且必须保证机器人能沿所期望的轨迹在一定精度范围内运动。

6.手动操作机器人运动一共有三种模式是分别是---7. 也称导引，即由操作者直接或间接导引机器人，一步步按实际作业要求告知机器人应该完成的动作和作业的具体内容，机器人在导引过程中以的形式将其记忆下来，并存储在机器人控制装置内。

8.在进行工业机器人编程时，需要构建起必要的编程环境，必须设置的三个程序数据是。

9.传感器在机器人控制系统中发挥重要的作用，完整的传感器应该由哪些部分组成10．目前在我国应用的工业机器人主要分_______ 、_______ 和国产三种。

11．按基本动作机构，工业机器人通知可以分为直角坐标机器人、、和关节型机器人等类型。

12.对给定的机器人操作机，己知各关节角矢量，求末端执行器相对于参考坐标系的位姿，称之为运动学，反之则称为运动学。

13.一般来说，机器人运动轴按其功能可划分为、基座轴和。

14.按照机器人各个部件的作用，机器人系统可分为、和控制部分。

15.涂装是工程机械产品的表面制造工艺中的一个重要环节,涂装的主要作用是、和特种功能。

16.从结构形式上看，搬运机器人可分为、__________、侧臂式、摆臂式和关节式搬运机器人。

17.工业机器人传感器可分为传感器和传感器。

18.目前工业生产应用中较为普遍的涂装机器人按照手腕构型分涂装机器人和涂装机器人。

题型：填空名词解释简答计算第一章定义：机器人是一种用于移动各种材料、零件、工具或专用装置，通过可编程序动作来执行种种任务并具有编程能力的多功能机械手。

特征：1）机器人的动作机构具有类似于人或其他生物体某些器官（肢体、感官等）的功能2）机器人具有通用性，工作种类多样，动作程序灵活多变。

3）机器人具有不同程度的智能性，如记忆、感知、推理、决策、学习等。

4）机器人具有独立性，完整的机器人系统在工作中可以不依赖于人的干预。

1.2工业机器人与数控机床有什么区别？1）机器人的运动为开式运动链而数控机床为闭式运动链2）工业机器人一般具有多关节，数控机床一般无关节且均为直角坐标系统3）工业机器人是用于工业中各种作业的自动化机器而数控机床应用于冷加工;4）机器人灵活性好，数控机床灵活性差。

1.4说明工业机器人的基本组成及三大部分之间的关系答:工业机器人由三个部分，六个子系统组成，这三个部分分别是机械部分、传感部分、控制部分；六个子系统分别是驱动系统、机械系统、感知系统、控制系统、机器人-环境交互系统和人机交互系统等。

他们的关系如下图所示：人机履叙|Jsta+s宦*»31.5简述下面几个术语的含义：自由度、重复定位精度、工作范围、最大工作速度、承载能力。

芥：门市度是机器人所典仃的独立坐标运动的数目，不包括于爪（衣瑞执行器）的开介门由度*重宣定位精度是关于精度的统计数据，指机器人重良到达某一确定位置准确的概率，是蛋复同…位置的范围.可以用各次不同位置平均值的偏差來表示•工作范围是指机器人乎臂末端或手腕中心所能到达的所有点的渠合，也叫工作区域。

「•作速度一般指最大T作速度，可以足指口由度匕最大的稳定速度，也可以定义为于臂末端垃人的合成速度〔通常在技术参数中加以说明人承我能力是指机器人在工作范尉内的任何位姿匕所能承受的址大质晟.从运动学的观点看，完成一特定作业时具有多余自由度的机器人称为冗余自由度机器人。

1.9工业机器人怎样按控制方式来分类？点位控制连续轨迹控制补充：按机器人的结构形式分类1、按坐标形式分类直角坐标型机器人、圆柱坐标型机器人球坐标型机器人、关节坐标型机器人2、按控制方式来分类点位控制连续轨迹控制3、按驱动方式分类气力驱动式、液力驱动式、电力驱动式、新型驱动式工业机器人的机械系统由机身、手臂、末端执行器三大件组成。

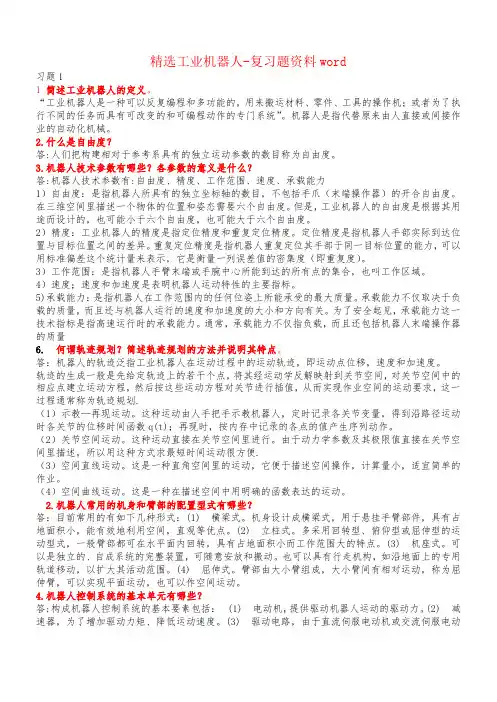

精选工业机器人-复习题资料word习题11 简述工业机器人的定义。

“工业机器人是一种可以反复编程和多功能的，用来搬运材料、零件、工具的操作机；或者为了执行不同的任务而具有可改变的和可编程动作的专门系统”。

机器人是指代替原来由人直接或间接作业的自动化机械。

2.什么是自由度？答:人们把构建相对于参考系具有的独立运动参数的数目称为自由度。

3.机器人技术参数有哪些？各参数的意义是什么？答:机器人技术参数有:自由度、精度、工作范围、速度、承载能力1）自由度：是指机器人所具有的独立坐标轴的数目，不包括手爪（末端操作器）的开合自由度。

在三维空间里描述一个物体的位置和姿态需要六个自由度。

但是，工业机器人的自由度是根据其用途而设计的，也可能小于六个自由度，也可能大于六个自由度。

2）精度：工业机器人的精度是指定位精度和重复定位精度。

定位精度是指机器人手部实际到达位置与目标位置之间的差异。

重复定位精度是指机器人重复定位其手部于同一目标位置的能力，可以用标准偏差这个统计量来表示，它是衡量一列误差值的密集度（即重复度）。

3）工作范围：是指机器人手臂末端或手腕中心所能到达的所有点的集合，也叫工作区域。

4）速度；速度和加速度是表明机器人运动特性的主要指标。

5)承载能力：是指机器人在工作范围内的任何位姿上所能承受的最大质量。

承载能力不仅取决于负载的质量，而且还与机器人运行的速度和加速度的大小和方向有关。

为了安全起见，承载能力这一技术指标是指高速运行时的承载能力。

通常，承载能力不仅指负载，而且还包括机器人末端操作器的质量6. 何谓轨迹规划？简述轨迹规划的方法并说明其特点。

答：机器人的轨迹泛指工业机器人在运动过程中的运动轨迹，即运动点位移，速度和加速度。

轨迹的生成一般是先给定轨迹上的若干个点，将其经运动学反解映射到关节空间，对关节空间中的相应点建立运动方程，然后按这些运动方程对关节进行插值，从而实现作业空间的运动要求，这一过程通常称为轨迹规划.（1）示教—再现运动。

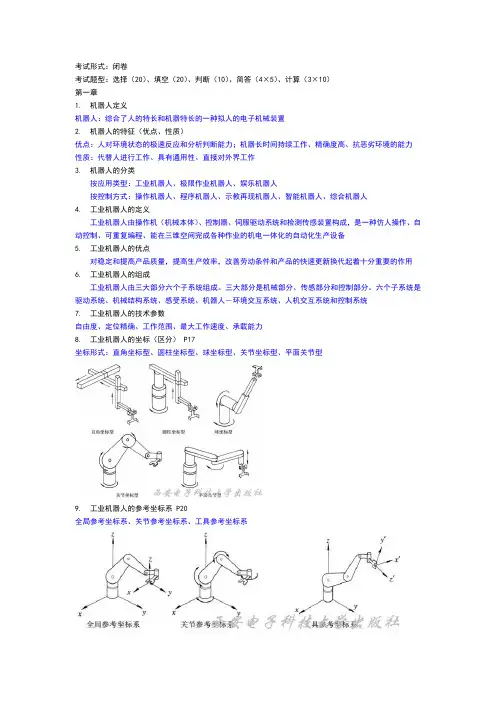

考试形式：闭卷考试题型：选择（20）、填空（20）、判断（10）、简答（4×5）、计算（3×10）第一章1.机器人定义机器人：综合了人的特长和机器特长的一种拟人的电子机械装置2.机器人的特征（优点、性质）优点：人对环境状态的极速反应和分析判断能力；机器长时间持续工作、精确度高、抗恶劣环境的能力性质：代替人进行工作、具有通用性、直接对外界工作3.机器人的分类按应用类型：工业机器人、极限作业机器人、娱乐机器人按控制方式：操作机器人、程序机器人、示教再现机器人、智能机器人、综合机器人4.工业机器人的定义工业机器人由操作机（机械本体）、控制器、伺服驱动系统和检测传感装置构成，是一种仿人操作、自动控制、可重复编程、能在三维空间完成各种作业的机电一体化的自动化生产设备5.工业机器人的优点对稳定和提高产品质量，提高生产效率，改善劳动条件和产品的快速更新换代起着十分重要的作用6.工业机器人的组成工业机器人由三大部分六个子系统组成。

三大部分是机械部分、传感部分和控制部分。

六个子系统是驱动系统、机械结构系统、感受系统、机器人－环境交互系统、人机交互系统和控制系统7.工业机器人的技术参数自由度、定位精确、工作范围、最大工作速度、承载能力8.工业机器人的坐标（区分） P17坐标形式：直角坐标型、圆柱坐标型、球坐标型、关节坐标型、平面关节型9.工业机器人的参考坐标系 P20全局参考坐标系、关节参考坐标系、工具参考坐标系第二章1.机械部分的组成末端操作器、手腕、手臂、机座2.机器人末端操作器的定义用在工业上的机器人的手我们一般称之为末端操作器, 它是机器人直接用于抓取和握紧(吸附)专用工具(如喷枪、扳手、焊具、喷头等)进行操作的部件。

它具有模仿人手动作的功能, 并安装于机器人手臂的前端3.工业机器人末端操作器的分类夹钳式取料手、吸附式取料手、专用操作器及转换器、仿生多指灵巧手4.各类工业机器人末端操作器的特点夹钳式取料手：夹钳式手部与人手相似,能通过手爪的开闭动作实现对物体的夹持吸附式取料手：靠吸附力取料，根据吸附力的不同分为气吸附和磁吸附两种专用操作器及转换器：（1）专用末端操作器：机器人是一种通用性很强的自动化设备,可根据作业要求完成各种动作, 再配上各种专用的末端操作器后,就能完成各种动作；（2)换接器或自动手爪更换装置:使用一台通用机器人,要在作业时能自动更换不同的末端操作器, 就需要配置具有快速装卸功能的换接器仿生多指灵巧手:提高机器人手爪和手腕的操作能力、灵活性和快速反应能力，使机器人能像人手那样进行各种复杂的作业5.机器人手腕的定义及作用定义：手腕是连接末端操作器和手臂的部件作用：是调整或改变工作的方位和姿态6.R关节、B关节、Y关节（区分图）R关节是一种翻转(Roll)关节图（a）B关节是一种折曲(Bend)关节图（b）Y关节是一种偏转(Yaw)关节图（c）7.机器人手腕的分类按自由度：单自由度手腕、2自由度手腕、3自由度手腕按驱动方式：直接驱动手腕、远距离传动手腕8.机器人手臂的作用及功能作用：是把物料运送到工作范围内的给定位置上功能：完成伸缩运动、回转、升降或上下摆动运动9.机器人手臂的驱动方式液压驱动、气压驱动、电力驱动、复合驱动10.机器人手臂的分类按结构形式：单臂式、双臂式、悬挂式11.机器人手臂的运动机构直线运动机构、回转运动机构、俯仰运动机构、复合运动机构12.机器人机座的分类固定式机座、行走式机座13.驱动装置的定义驱动装置是使机器人各个关节运行起来的装置14.驱动装置的驱动方式及各自特点液压方式：功率大，可省去减速装置而直接与被驱动的杆件相连，结构紧凑，刚度好，响应快，伺服驱动具有较高的精度气动驱动：结构简单，清洁，动作灵敏，具有缓冲作用。

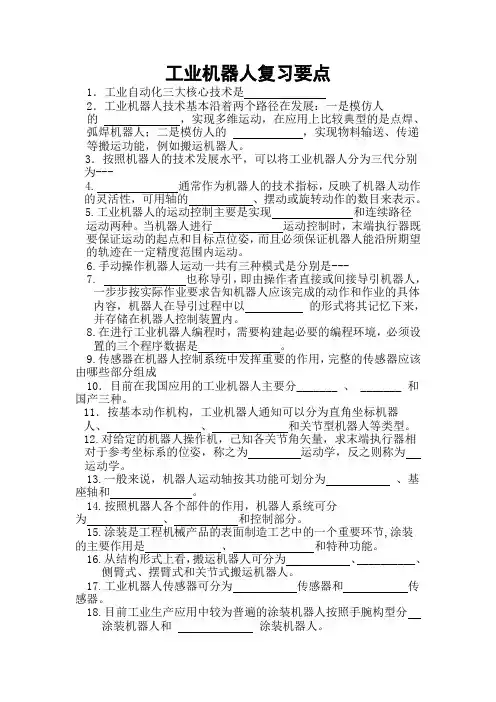

工业机器人复习要点1．工业自动化三大核心技术是2．工业机器人技术基本沿着两个路径在发展：一是模仿人的，实现多维运动，在应用上比较典型的是点焊、弧焊机器人；二是模仿人的，实现物料输送、传递等搬运功能，例如搬运机器人。

3．按照机器人的技术发展水平，可以将工业机器人分为三代分别为---4. 通常作为机器人的技术指标，反映了机器人动作的灵活性，可用轴的、摆动或旋转动作的数目来表示。

5.工业机器人的运动控制主要是实现和连续路径运动两种。

当机器人进行运动控制时，末端执行器既要保证运动的起点和目标点位姿，而且必须保证机器人能沿所期望的轨迹在一定精度范围内运动。

6.手动操作机器人运动一共有三种模式是分别是---7. 也称导引，即由操作者直接或间接导引机器人，一步步按实际作业要求告知机器人应该完成的动作和作业的具体内容，机器人在导引过程中以的形式将其记忆下来，并存储在机器人控制装置内。

8.在进行工业机器人编程时，需要构建起必要的编程环境，必须设置的三个程序数据是。

9.传感器在机器人控制系统中发挥重要的作用，完整的传感器应该由哪些部分组成10．目前在我国应用的工业机器人主要分_______ 、 _______ 和国产三种。

11．按基本动作机构，工业机器人通知可以分为直角坐标机器人、、和关节型机器人等类型。

12.对给定的机器人操作机，己知各关节角矢量，求末端执行器相对于参考坐标系的位姿，称之为运动学，反之则称为运动学。

13.一般来说，机器人运动轴按其功能可划分为、基座轴和。

14.按照机器人各个部件的作用，机器人系统可分为、和控制部分。

15.涂装是工程机械产品的表面制造工艺中的一个重要环节,涂装的主要作用是、和特种功能。

16.从结构形式上看，搬运机器人可分为、__________、侧臂式、摆臂式和关节式搬运机器人。

17.工业机器人传感器可分为传感器和传感器。

18.目前工业生产应用中较为普遍的涂装机器人按照手腕构型分涂装机器人和涂装机器人。

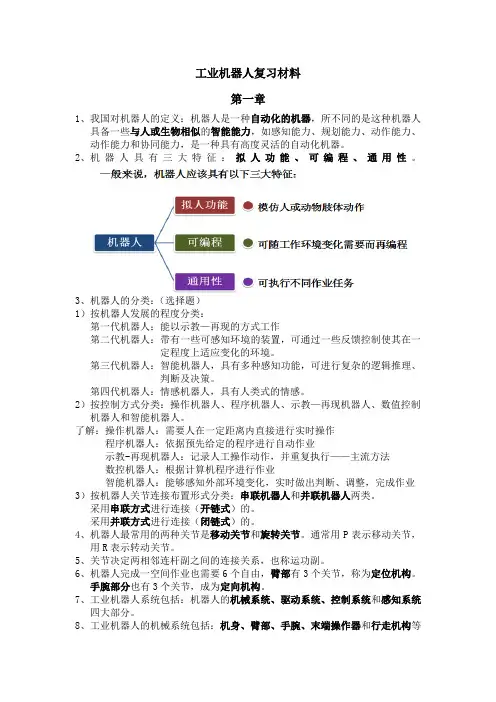

工业机器人复习材料第一章1、我国对机器人的定义：机器人是一种自动化的机器，所不同的是这种机器人具备一些与人或生物相似的智能能力，如感知能力、规划能力、动作能力、动作能力和协同能力，是一种具有高度灵活的自动化机器。

2、机器人具有三大特征：拟人功能、可编程、通用性。

3、机器人的分类：（选择题）1）按机器人发展的程度分类：第一代机器人：能以示教—再现的方式工作第二代机器人：带有一些可感知环境的装置，可通过一些反馈控制使其在一定程度上适应变化的环境。

第三代机器人：智能机器人，具有多种感知功能，可进行复杂的逻辑推理、判断及决策。

第四代机器人：情感机器人，具有人类式的情感。

2）按控制方式分类：操作机器人、程序机器人、示教—再现机器人、数值控制机器人和智能机器人。

了解：操作机器人：需要人在一定距离内直接进行实时操作程序机器人：依据预先给定的程序进行自动作业示教-再现机器人：记录人工操作动作，并重复执行——主流方法数控机器人：根据计算机程序进行作业智能机器人：能够感知外部环境变化，实时做出判断、调整，完成作业3）按机器人关节连接布置形式分类：串联机器人和并联机器人两类。

采用串联方式进行连接（开链式）的。

采用并联方式进行连接（闭链式）的。

4、机器人最常用的两种关节是移动关节和旋转关节。

通常用P表示移动关节，用R表示转动关节。

5、关节决定两相邻连杆副之间的连接关系，也称运功副。

6、机器人完成一空间作业也需要6个自由，臂部有3个关节，称为定位机构。

手腕部分也有3个关节，成为定向机构。

7、工业机器人系统包括：机器人的机械系统、驱动系统、控制系统和感知系统四大部分。

8、工业机器人的机械系统包括：机身、臂部、手腕、末端操作器和行走机构等部分。

9、驱动系统可分为：电气、液压、气压三种以及把它们结合起来应用的综合系统。

10、工业机器人的技术参数：自由度、定位精度和重复定位精度、工作空间、最大工作速度、承载能力、典型机器人的技术参数。

工业机器人课件资料一、机器人运动学1. 关节型机器人结构如图所示。

已知关节变量值1234590,0,90,90θθθθθθ======，22431.8,149.09,a mm d mm == 46433.07,56.25d mm d mm ==。

求各关节运动变换的齐次变换矩阵i T 。

2. 如图二自由度平面机械手，已知手部中心坐标值为()11,x y 。

求该机械手运动方程的逆解1θ及1d二、机器人动力学1. 如图二自由度平面机械手，已知杆长120.5l l m ==，相关参数如下表所示。

求表中两种情况下的关节瞬时速度1θ∙和2θ∙。

2. 已知二自由度平面机械手的雅可比矩阵为112222112222sin sin sin cos cos cos l l l J l l l θθθθθθ---⎡⎤=⎢⎥+⎣⎦。

若忽略重力，当手部端点力[]10TF =时，求与此力相应的关节力矩。

三、机器人的智能控制简述机器人人工神经网络控制技术的原理及方法 四、机器人的控制基础交流伺服电动机有哪几种调速方式，请分别说明其原理。

1. 经历了40多年的发展，机器人技术逐步形成了一门新的综合性学科 — 机器人学（Robotics ）● 它包括有基础研究和应用研究两个方面 ● 主要研究内容有：(1) 机械手设计；(2) 机器人运动学、动力学和控制；(3) 轨迹设计和路径规划；(4) 传感器(包括内部传感器和外部传感器)；(5) 机器人视觉；(6) 机器人语言；(7) 装置与系统结构；(8) 机器人智能等。

2. 机器人的定义国际和国外相关组织的定义国际标准化组织（ISO）的定义：机器人是一种自动的、位置可控的、具有编程能力的多功能机械手，这种机械手具有几个轴，能够借助可编程序操作来处理各种材料、零件、工具和专用装置，以执行种种任务。

美国国家标准局（NBS）的定义：机器人是一种能够进行编程并在自动控制下执行某些操作和移动作业任务的机械装置。

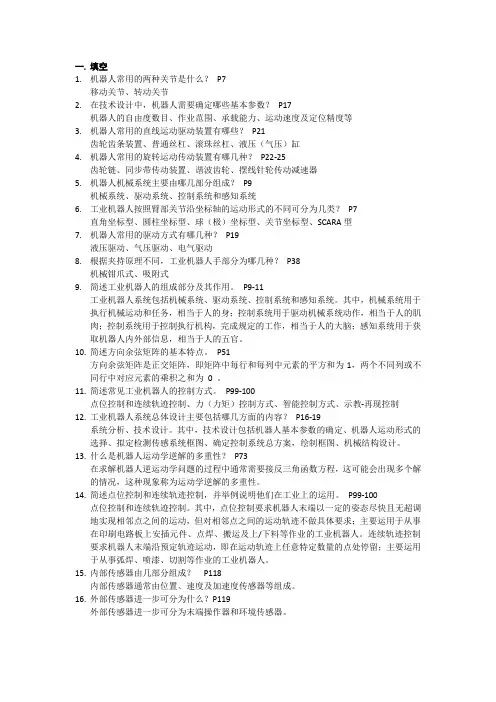

一.填空1.机器人常用的两种关节是什么？P7移动关节、转动关节2.在技术设计中，机器人需要确定哪些基本参数？P17机器人的自由度数目、作业范围、承载能力、运动速度及定位精度等3.机器人常用的直线运动驱动装置有哪些？P21齿轮齿条装置、普通丝杠、滚珠丝杠、液压（气压）缸4.机器人常用的旋转运动传动装置有哪几种？P22-25齿轮链、同步带传动装置、谐波齿轮、摆线针轮传动减速器5.机器人机械系统主要由哪几部分组成？P9机械系统、驱动系统、控制系统和感知系统6.工业机器人按照臂部关节沿坐标轴的运动形式的不同可分为几类？P7直角坐标型、圆柱坐标型、球（极）坐标型、关节坐标型、SCARA型7.机器人常用的驱动方式有哪几种？P19液压驱动、气压驱动、电气驱动8.根据夹持原理不同，工业机器人手部分为哪几种？P38机械钳爪式、吸附式9.简述工业机器人的组成部分及其作用。

P9-11工业机器人系统包括机械系统、驱动系统、控制系统和感知系统。

其中，机械系统用于执行机械运动和任务，相当于人的身；控制系统用于驱动机械系统动作，相当于人的肌肉；控制系统用于控制执行机构，完成规定的工作，相当于人的大脑；感知系统用于获取机器人内外部信息，相当于人的五官。

10.简述方向余弦矩阵的基本特点。

P51方向余弦矩阵是正交矩阵，即矩阵中每行和每列中元素的平方和为1，两个不同列或不同行中对应元素的乘积之和为0 。

11.简述常见工业机器人的控制方式。

P99-100点位控制和连续轨迹控制、力（力矩）控制方式、智能控制方式、示教-再现控制12.工业机器人系统总体设计主要包括哪几方面的内容？P16-19系统分析、技术设计。

其中，技术设计包括机器人基本参数的确定、机器人运动形式的选择、拟定检测传感系统框图、确定控制系统总方案，绘制框图、机械结构设计。

13.什么是机器人运动学逆解的多重性？P73在求解机器人逆运动学问题的过程中通常需要接反三角函数方程，这可能会出现多个解的情况，这种现象称为运动学逆解的多重性。

1.什么是工业机器人工业机器人是一种能自动控制，可重复编程，多功能、多自由度的操作机，能搬运材料、工件或操持工具来完成各种作业。

2.发展现状和趋势现状：从近几年推出的产品来看，工业机器人技术正向智能化、模块化和系统化方向发展。

趋势：结构的模块化和重构化；控制技术的开放化、PC化和网络化；伺服驱动系统技术的数字化和分散化；多传感器融合技术的实用化；工作环境设计的优化和作业的柔性化等。

3.工业机器人的分类和特点按机器人的技术等级划分：a.示教再现机器人：能够按照人类预先示教的轨迹、行为、顺序和速度重复作业。

b.感知机器人：具有环境感知装置，能在一定程度上适应环境的变化。

c.智能机器人：具有发现问题，并且能自主地解决问题的能力。

按机器人的机构特征划分：a.直角坐标机器人：具有空间上互相垂直的多个直线移动轴，通过直角坐标方向的3个独立自由度确定其手部的空间位置，其动作空间为一长方体。

b.柱面坐标机器人：具有一个回转和两个平移自由度，其动作空间呈圆柱体。

c.球面坐标机器人：机械手能够作前后伸缩移动、在垂直平面上摆动以及绕底座在水平面上转动。

d.多关节型机器人：结构紧凑、工作空间大、动作最接近人的动作，对涂装、装配、焊接等多种作业都有良好的适应性。

4.工业机器人的系统组成第一代工业机器人组成：操作机、控制器和示教器。

第二代和第三代还包括感知系统和分析决策系统。

5.工业机器人的技术指标自由度：物体能够对坐标系进行独立运动的数目，末端执行器的动作不包括在内；工作空间：也称工作范围、工作行程。

机器人在执行任务时，其手腕参考点所能掠过的空间；额定负载：也称持重，正常操作条件下，作用在手腕末端，并且不会使机器人性能降低的最大载荷；最大工作速度：在各轴联动情况下，机器人手腕中心所能达到的最大线速度；工作精度：机器人工作精度主要指定位精度、重复定位精度。

6.基本操作流程示教前的准备活动：装夹工件、系统上电开机、登陆系统、选择示教模式手动移动机器人：轻按【安全开关】接通私服电源、手动操纵机器人、移动机器人到目标位置7.搬运机器人分类：龙门式、悬臂式、侧壁式、摆臂式、关节式。

工业机器人期末考试复习资料(总20页)-本页仅作为预览文档封面，使用时请删除本页-第一章1机器人的分类1.按控制方式分: 操作机器人程序机器人示教再现机器人数控机器人智能机器人2．按机器人的应用领域分类：产业用机器人极限作业机器人服务型机器人3.按机器人的关节链接布置形式分类：串联机器人并联机器人串联机器人的杆件和关节是采用串联方式进行的连接（开链式），并联机器人的杆件和关节是采用并联方式进行的连接（闭链式）。

并联机器人的优点：并联机器人具有刚度高，精度高，响应速度快，结构简单的特点，其不足之处在于工作的空间小，控制复杂。

2.五种坐标形式的机器人直角坐标型机器人圆柱坐标型机器人球坐标型机器人关节坐标型机器人SCARA坐标型机器人3.工业机器人系统的组成1.机器人系统是由机器人和作业对象及环境共同构成，其中包括机器人机械系统，驱动系统，控制系统，感知系统四大部分。

(1)机械系统包括机身臂部手腕末端操作器（手部）和行走机构组成(2)驱动系统主要指驱动机械系统动作的驱动装置。

根据驱动源不同可分为电气压液压和气压驱动以及把他们结合起来应用的综合系统。

(3)控制系统的任务是根据机器人的作业指令程序及从传感器反馈回来的信号，控制机器人的执行机构，使其完成规定的运动和功能。

(4)感知系统由内部传感器和外部传感器组成，起作用是获取机器人内部和外部环境信息，并把这些信息反馈给控制系统。

2.工业机器人的组要技术参数一般有自由度精度重复定位精度工作范围承载能力及最大速度等。

（大于6个自由度的称为long余自由度）P11承载能力指的是机器人在作业范围内的任何位姿（位置和姿态）上所能承受的最大质量。

第二章1驱动方式：机器人常用的驱动方式主要有液压气压电气驱动3种基本类型。

2三种驱动的优点和缺点（P19）：3谐波齿轮（重点）p244臂部设计的基本要求：(1)手臂应具有足够的承载能力和刚度 (2)导向性要好(3)重量和转动惯量要小 (4) 运动要平稳定位精度要高P36的题2—20要去理解5手部的分类根据用途手部可以分为手爪和工具两大类，手爪具有一定的通用性，工具用于进行某种作业。

工业机器人课件资料一、机器人运动学1. 关节型机器人结构如图所示。

已知关节变量值1234590,0,90,90θθθθθθ======，22431.8,149.09,a mm d mm == 46433.07,56.25d mm d mm ==。

求各关节运动变换的齐次变换矩阵i T 。

2. 如图二自由度平面机械手，已知手部中心坐标值为()11,x y 。

求该机械手运动方程的逆解1θ及1d二、机器人动力学1. 如图二自由度平面机械手，已知杆长120.5l l m ==，相关参数如下表所示。

求表中两种情况下的关节瞬时速度1θ∙和2θ∙。

2. 已知二自由度平面机械手的雅可比矩阵为112222112222sin sin sin cos cos cos l l l J l l l θθθθθθ---⎡⎤=⎢⎥+⎣⎦。

若忽略重力，当手部端点力[]10TF =时，求与此力相应的关节力矩。

三、机器人的智能控制简述机器人人工神经网络控制技术的原理及方法 四、机器人的控制基础交流伺服电动机有哪几种调速方式，请分别说明其原理。

1.经历了40多年的发展，机器人技术逐步形成了一门新的综合性学科 — 机器人学（Robotics ）● 它包括有基础研究和应用研究两个方面 ● 主要研究内容有：(1) 机械手设计；(2) 机器人运动学、动力学和控制；(3) 轨迹设计和路径规划； (4) 传感器(包括内部传感器和外部传感器)；(5) 机器人视觉； (6) 机器人语言；(7) 装置与系统结构； (8) 机器人智能等。

2. 机器人的定义国际和国外相关组织的定义国际标准化组织（ISO ）的定义：机器人是一种自动的、位置可控的、具有编程能力的多功能机械手，这种机械手具有几个轴，能够借助可编程序操作来处理各种材料、零件、工具和专用装置，以执行种种任务。

美国国家标准局（NBS ）的定义：机器人是一种能够进行编程并在自动控制下执行某些操作和移动作业任务的机械装置。

《工业机器人》复习资料《工业机器人》复习题一、名词释义1．驱动系统：发动机带动变速箱，经过变速后再经过传动轴，差速器，左右半轴传到轮胎，到达步行系统。

2自由度：指描述物体运动所需的独立坐标系。

3．磁致伸缩驱动：某些磁性体的外部一旦加上磁场则磁性体的外形尺寸会发生变化，利用由这种现象产生的驱动器称为磁致伸缩驱动器。

4.重复定位精度：工件的某个自由度（或多个自由度）近似受两个（或多个）约束点约束束，称为过定位。

也称为重复定位或超定位。

5.示教再现：一种可重复再现通过示教编程存储起来的作业程序的机器人6.机器人正向运动学：当所有关节变量已知时，正向运动学可用于确定机器人末端手的位置姿。

7.机器人逆运动学：为了使机器人的末端手放在一个特定的点上并具有特定的姿态，可以通过逆运动学计算出每个关节变量的值。

二、选择题1.机器人语言是由\和\组成的字符串机器代码，由（a）表示。

二进制B十进制C八进制D十六进制2。

机器人的英文单词是（c）a、botreb、boretc、robotd、rebot3、机器人能力的评价标准不包括：（c）a智能b机能c动能d物理能4、下列那种机器人不是军用机器人。

（c）A“红隼”无人机B美国“大狗”机器人C索尼的爱宝机器人狗D“土拨鼠”5。

人类控制机器人还不包括什么？（d） A输入B输出C程序d反应6。

FMC是（d）的缩写。

a、加工中心b．计算机控制系统c．永磁式伺服系统d．柔性制造单元。

7.由数控机床和其他自动化工艺设备组成的（b）系统，可以按任意顺序加工一组不同工艺、不同节拍的工件，并能及时自由调度和管理。

a、刚性制造系统B.柔性制造系统C.柔性制造系统D.柔性制造系统8、工业机器人的额定负载是指在规定范围内（a）所能承受的最大负载允许值a．手腕机械接口处b．手臂c、末端执行器D.底座9、工业机器人运动自由度数，一般（c）a、小于2 b.小于3 C.小于6 D.大于6分析：手腕通常有2~3个旋转自由度10。

1-1.请为工业机器人和智能机器人给出定义。

答：工业机器人是一种用于移动各种材料、零件、工具或专用装置，通过可编程动作来完成各种任务并具有编程能力的多功能机械手。

智能机器人是一种自动化的机器，所不同的是这种机器具备一些与人或生物相似的智能能力，如感知能力、规划能力、动作能力和协同能力，是一种具有高度灵活性的自动化机器。

1-2.简述机器人的组成部分及其作用。

答：机器人是由机械系统、驱动系统、控制系统和感知系统四部分组成。

其中，机械系统由机身、肩部、手腕、末端操作器和行走机构组成；工业机器人的机械系统的作用相当于人的身体。

驱动系统可分为电气、液压、气压驱动系统以及它们结合起来应用的综合系统组合；该部分的作用相当于人的肌肉。

控制系统的任务是根据机器人的作业指令程序及从传感器反馈回来的信号，控制机器人的执行机构，使其完成规定的运动和功能；该部分的作用相当于人的大脑。

感知系统由内部传感器和外部传感器组成。

其中，内部传感器用于检测各关节的位置、速度等变量，为闭环伺服控制系统提供反馈信息；外部传感器用于检测机器人与周围环境之间的一些状态变量，如距离、接近程度、接触程度等，用于引导机器人，便于其识别物体并作出相应的处理。

该部分的作用相当于人的五官。

2-1.工业机器人机械系统总体设计主要包括哪几个方面的内容？答：工业机器人的设计过程是跨学科的综合设计过程，设计机械设计、传感技术、计算机应用和自动控制等多方面的内容。

2-2.机器人的三种驱动方式各自的优缺点是什么？答：机器人常用的驱动方式主要有液压驱动、气压驱动和电气驱动三种基本类型。

液压驱动方式液压驱动的特点是功率大，结构简单，可以省去减速装置，能直接与被驱动的连杆相连，响应快，伺服驱动具有较高的精度，但需要增设液压源，而且易产生液体泄漏，故目前多用于特大功率的机器人系统。

优点: (1) 液压容易达到较高的单位面积压力体积较小, 可以获得较大的推力或转矩。

(2) 液压系统介质的可压缩性小, 工作平稳可靠, 并可得到较高的位置精度 (3) 液压传动中, 力、 速度和方向比较容易实现自动控制(4) 液压系统采用油液作介质,具有防锈性和自润滑性能, 可以提高机械效率, 使用寿命长。

Format 考试时间：6月27日 15:00-17:00《工业机器人》复习资料题型：一、填空20空（20）二、选择10题（20）三、计算3题（60）第一章1、工业机器人定义(我国):机器人是一种自动化的机器，所不同的是这种机器具备一些与人或生物相似的智能能力，如：感知能力、规划能力、动作能力和协同能力是一种具有高度灵活性的自动化机器。

2、机器人三大特征：1.拟人功能 2.可编程 3.通用性(数控机床不是工业机器人)3、机器人的分类：按发展程度分：（1）第一代机器人只能以示教-再现方式工作的工业机器人；（2）第二代机器人带有一些可感知环境的装置，可通过反馈控制使其在一定程度上适应变换的环境；（3）第三代机器人是智能机器人，他具有多种感知功能，可进行复杂的逻辑推理，判断及决策，可在作业环境中独立行动，具有发现问题并自主地解决问题的能力，这类机器人具有高度的适应性和自治能力；（4）第四代机器人情感型机器人，它具有人类式的情感，具有情感的机器人是发展的最高层次，也是机器人科学家的梦想。

按控制方式分：（1）操作机器人；（2）程序机器人（3）示-教再现机器人（4）数控机器人（5）智能机器人按应用领域分：（1）产业用机器人（2）极限作业机器人（3）服务型机器人按关节连接布置形式分：（1）串联机器人（多数用到，且是一个开链式结构）（2）并联机器人（闭链式）4、通常将机身、臂部、手腕和末端操作器（如手抓）成为称为机器人的操作臂。

5、关节决定两相邻连杆副之间的连接关系，也称为运动副。

6、机器人最常用的两种关节是移动关节（P）和旋转关节（R）。

7、通常臂部有3个关节，用于改变手腕参考点的位置，称为定位机构；手腕部分也有3个关节，通常这3个关节的轴线相互垂直相交，用来改变末端操作器的姿态，称为定向机构。

8、五种坐标形式机器人：（1）直角坐标型机器人（2）圆柱坐标型机器人（3）球（极）坐标型机器人（4）关节坐标型机器人（5）SCARA型机器人9、工业机器人的组成：（1）机械系统（工业机器人的机械系统包括机身、臂部、手腕、末端操作器和行走机构等部分）（2）驱动系统（驱动系统可分为电气、液压、气压三种以及把它们结合起来应用的综合系统）（3）控制系统（4）感知系统10、工业机器人的技术参数：1.自由度（一般≥6）2.定位精度和重复定位精度3.工作空间4.最大工作速度5.承载能力6.典型机器人的技术参数11、工业机器人的总体设计：1.系统分析2.技术设计12、直线驱动结构：1.齿轮齿条装置2.普通丝杠3.滚珠丝杠4.液压（气压）缸13、旋转驱动机构：1.齿轮链2.同步皮带3.谐波齿轮4.摆线针轮传动减速器14、机身一般用于实现升降、回转和俯仰等运动。

工业机器人复习一、判断题1.工业机器人的基座分为固定式和移动式两种。

（）A.对(正确答案)B.错2.示教盒属于人机交互系统。

（）A.对(正确答案)B.错3.在工件对象的平面上，至少需要确定四个点，才可以建立一个工件坐标。

（）A.对B.错(正确答案)4.建立工具坐标系，TCP取点的方法为两点法。

（）A.对B.错(正确答案)5.工业机器人可随其工作环境变化的需要而再编程。

（）A.对(正确答案)B.错6.机器人完全具有人一样的思维能力。

（）A.对B.错(正确答案)7.ABB机器人外部构成三大件为：机器人本体、示教器、控制柜。

（）A.对(正确答案)B.错8.除了专门设计的专用的工业机器人外，一般工业机器人在执行不同的作业任务时具有较好的通用性。

（）A.对(正确答案)9.工业机器人的研究涉及很多学科，如电子学、运动学、控制学等。

（）A.对(正确答案)B.错10.在使用操纵杆控制机器人时，可以通过“增量”模式来控制机器人的位移幅度。

（）A.对(正确答案)B.错11.工具坐标系位于工业机器人末端操作器。

（）A.对(正确答案)B.错12.工件坐标系是对机器人本体的位姿描述。

（）A.对B.错(正确答案)13.工件数据的英文为wobjdata。

（）A.对(正确答案)B.错14.有效载荷的英文为loaddata。

（）A.对(正确答案)B.错15.程序之间不可以相互调用。

（）A.对B.错(正确答案)16.程序是用来定义机器人动作的指令集合；程序数据则用来定义指令操作数的值(value)。

（）A.对(正确答案)B.错17.IRB120工业机器人有4个自由度。

（）B.错(正确答案)18.存储类型为常量的程序数据，也可以在程序中对其进行赋值操作。

（）A.对B.错(正确答案)19.使用赋值指令“:=”对数据进行赋值时，只能赋值数字，不可以是逻辑表达式。

（）A.对B.错(正确答案)20.Set数字信号置位指令，是用于将数字输出(DO)置位为“0”。
