wifi无线漫游TK-W-01模块设置说明正式版

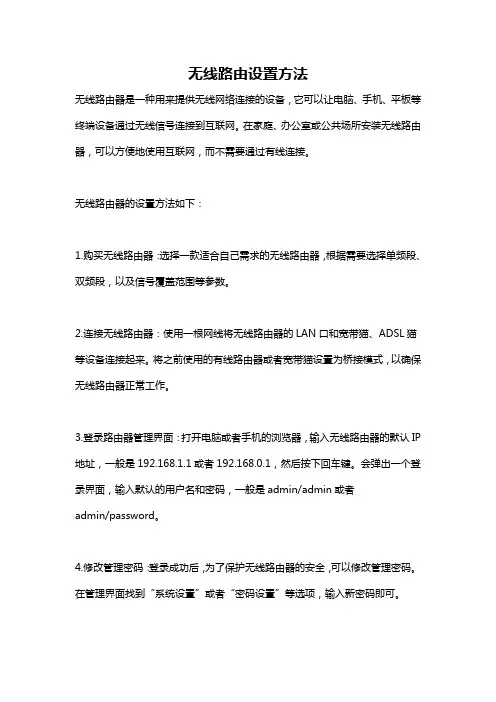

无线路由设置方法无线路由器是一种用来提供无线网络连接的设备，它可以让电脑、手机、平板等终端设备通过无线信号连接到互联网。

在家庭、办公室或公共场所安装无线路由器，可以方便地使用互联网，而不需要通过有线连接。

无线路由器的设置方法如下：1.购买无线路由器：选择一款适合自己需求的无线路由器，根据需要选择单频段、双频段，以及信号覆盖范围等参数。

2.连接无线路由器：使用一根网线将无线路由器的LAN口和宽带猫、ADSL猫等设备连接起来。

将之前使用的有线路由器或者宽带猫设置为桥接模式，以确保无线路由器正常工作。

3.登录路由器管理界面：打开电脑或者手机的浏览器，输入无线路由器的默认IP 地址，一般是192.168.1.1或者192.168.0.1，然后按下回车键。

会弹出一个登录界面，输入默认的用户名和密码，一般是admin/admin或者admin/password。

4.修改管理密码：登录成功后，为了保护无线路由器的安全，可以修改管理密码。

在管理界面找到“系统设置”或者“密码设置”等选项，输入新密码即可。

5.设置无线网络名称(SSID)：找到“无线设置”或者“WLAN设置”选项，在SSID处输入想要设置的无线网络名称，可以是自己喜欢的任意名称。

6.设置无线网络的加密方式：在无线设置界面找到“加密方式”或者“安全选项”，选择一个合适的无线加密方式，如WPA2-PSK(AES)，并设置一个密码。

这样可以保证无线网络的安全性，其他人需要输入正确的密码才能连接无线网络。

7.设置无线网络的信道：无线网络的信道选择一般在自动模式下即可，如果周围有其他无线网络干扰，可以手动选择一个干净的信道。

8.设置MAC地址过滤：在无线设置界面的安全设置或者高级设置中，可以设置MAC地址过滤，只允许指定的设备连接无线网络。

这样可以增加无线网络的安全性。

9.设置端口转发和DMZ：如果需要远程访问家庭网络中的设备，可以设置端口转发或者DMZ。

在路由器管理界面中找到端口转发或者DMZ设置，将需要远程访问的设备的端口映射到公网IP上即可。

无线路由器设置使用说明无线路由器是一种常见的网络设备，它可以通过无线信号将互联网连接扩展到家庭、办公室或其他场所的多个设备上。

对于初次使用无线路由器的用户来说，可能会对其设置和使用方式感到困惑。

本文将向您介绍无线路由器的设置和使用说明，以帮助您更好地使用该设备。

一、连接无线路由器1.将无线路由器插入电源，并将其与宽带调制解调器（如光纤、ADSL）通过网线连接起来。

2.打开电脑或其他设备的无线网络功能，并可用的无线网络。

3.在结果中找到您的无线路由器的名称（通常为默认名称），点击连接。

输入无线网络的密码（如果有）并等待连接成功。

二、登录无线路由器管理页面1.打开浏览器，并在地址栏中输入无线路由器的默认IP地址（如192.168.1.1）。

2. 输入默认的用户名和密码（通常为 admin/admin 或者 admin/空），并点击登录。

三、设置无线网络1.在管理页面中，找到无线设置或者无线网络设置选项，并点击进入。

2.设置无线网络的名称（SSID），可以是您喜欢的名称，以便识别。

3.设置无线网络的安全类型和密码，建议选择WPA2-PSK/AES加密方式，并设置一个强密码以保护网络安全。

4.点击保存或应用设置，使设置生效。

四、设置网络连接方式1.在管理页面中，找到WAN设置或者网络设置选项，并点击进入。

2.根据您的网络类型选择相应的连接方式，如DHCP、PPPoE等。

3.输入提供商提供的网络连接信息，如用户名、密码等。

4.点击保存或应用设置，使设置生效。

五、设置其他功能1.在管理页面中，您可以找到其他功能选项，如端口转发、IP过滤、家长控制等。

根据您的需求进行相应的设置。

2.如果需要设置访客网络，您可以在相应的选项中进行设置，以便访客可以使用您的无线网络，同时保护您的主网络安全。

六、重启无线路由器1.完成所有设置后，您可以选择重启无线路由器，使所有设置生效。

2.在管理页面中，找到系统设置或重启选项，并点击重启路由器。

设置无线路由器的步骤是怎样的无线路由器设置方法1、进入路由器地址，连接好无线路由器后，在浏览器输入在路由器看到的地址，一般是192.168.1.1当然如果你家是用电话线上网那就还要多准备一个调制调解器，俗称“猫”。

2、输入相应的账号密码，进入后会看到输入相应的帐号跟密码，一般新买来的都是admin。

3、选择设置向导，确实后进入操作界面，你会在左边看到一个设置向导，进击进入一般的都是自动弹出来的。

4、进入上网方式设置，设置向导的界面。

5、点击下一步，进入上网方式设置，我们可以看到有三种上网方式的选择，如果你家是拨号的话那么就用PPPoE。

动态IP一般电脑直接插上网络就可以用的，上层有DHCP 服务器的。

静态IP一般是专线什么的，也可能是小区带宽等，上层没有DHCP服务器的，或想要固定IP的。

因为我拨号所以选择pppoe。

6、输入账号密码，选择PPPOE拨号上网就要填上网帐号跟密码，这个应该大家都明白，开通宽带都会有帐号跟，填进去就OK啦。

7、设置路由器的密码，然后下一步后进入到的是无线设置，我们可以看到信道、模式、安全选项、SSID等等，一般SSID就是一个名字，你可以随便填，然后模式大多用11bgn.无线安全选项我们要选择wpa-psk/wpa2-psk,这样安全，免得轻意让人家破解而蹭网。

8、下一步就设置成功啦。

9、点击完成，路由器会自动重启，这时候你耐心等待吧。

成功后出现的界面。

总结：无线路由器怎么用，是一个比较普遍的问题，也是一个比较简单的问题，相信只要有过一次经验之后，也可以成为大神了，当然路由器的设置还远不只有这些简单的内容，登录路由器设置页面之后还有更多的设置选项，设置其他选项，例如绑定mac地址、过来IP、防火墙设置等等，可以让你的无线网络更加安全，防止被蹭网。

感谢您的阅读，祝您生活愉快。

无线模块使用方法
无线模块可以用于无线通信、传输数据等方面，具体使用方法如下：
1. 准备好所需的无线模块和相关配件（如电源、天线等）。

2. 将无线模块连接到电源，确保电源与模块匹配。

3. 安装天线，确保天线与无线模块匹配。

4. 配置无线模块，包括设置无线频率、无线通信协议等。

5. 把需要传输的数据通过串口、SPI等方式发送到无线模块。

6. 接收端收到数据后进行相应的处理，可以通过串口、SPI等方式接收数据。

使用无线模块时需要注意以下事项：
1. 使用无线模块时应严格遵守无线电管理条例，遵循频率规定，避免干扰其他无线设备。

2. 安全使用无线模块，避免电源过大、天线位置不当等导致的安全事故。

3. 根据不同的应用场景，选择不同的无线模块，保证通信距离、稳定性等关键指标的满足。

wifi模块使用指南目录1 wifi模块简介 (1)1.1 主要功能 (1)1.2 应用领域 (1)1.3 用法简介 (1)2 wifi模块的技术规格 (2)3 电脑连接wifi模块 (4)4 设置wifi模块 (5)4.1 登录wifi模块设置网页 (5)4.2 设置网络参数 (6)4.3 重启wifi模块 (7)4.4 测试设置的正确性 (8)4.5 Wifi模块设置步骤总结 (9)5 在机器人控制器上使用wifi模块 (10)5.1 wifi模块与控制器的硬件连接 (10)5.2 基于wifi模块的电脑与控制器间通信 (11)5.3 基于wifi模块的手机与控制器间通信 (11)1 wifi模块简介1.1 主要功能此模块为wifi转串口的透明传输模块，可以将基于无线局域网WLAN的通信信号转给普通TTL串行接口的设备，从而可轻松实现上位机（电脑、智能手机等）对下位机（单片机等具有TTL串行接口的设备）的无线控制。

使用wifi模块较之普通无线传输具有更大的优点：wifi传输距离远大于蓝牙，而且可以通过不同的SSID区分网络，很多wifi网络同时同地工作也不会相互干扰。

1.2 应用领域✧智能家电、智能家居✧医疗监护、智能玩具✧汽车电子、工业控制✧智能电网、物联网1.3 用法简介Wifi模块一般带有IPX外置天线，如图1.3-1，无障碍有效传输距离约为80米。

如果使用具有WLAN功能的智能手机与下位机进行通信，则只须将wifi模块连接于下位机；如果使用电脑与下位机进行通信，则电脑本身需具备WLAN联网能力或加装如图1.3-2的无线网卡。

图1.3-1 带有IPX天线的Wifi模块图1.3-2 无线网卡基于此wifi模块，用户可自行开发符合TCP网络传输协议的电脑或手机无线应用程序；此外，wifi模块可以直接插上本公司的V2.0版M4S16AD8RK移动机器人控制器，使得电脑或安卓手机可以无线遥控机器人的运动。

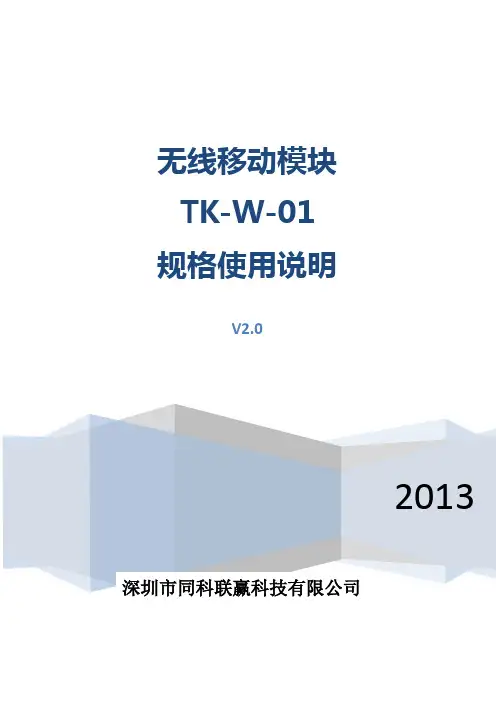

无线移动模块TK-W-01规格使用说明V2.02013 深圳市同科联赢科技有限公司目录1概述 (3)2功能模块图 (6)3硬件结构说明 (8)4软件使用说明 (9)4.1登陆界面 (9)4.2无线设备状态 (10)4.2.1系统信息 (10)4.2.2 Internet配置 (10)4.2.3局域网 (11)4.3网络设置 (11)4.3.1无线外网设置 (12)4.3.2局域网设置 (13)4.4无线网络设置 (14)4.4.1无线连接设置 (14)4.4.2链接状态 (18)4.4.3无线扫描 (20)4.4.4漫游设置 (20)5设备规格参数 (22)5.1. 硬件规格/ Hardware Specification (22)5.2. 软件规格/ Software Specification (23)6 使用举例 (24)1概述无线移动模块TK-W-01是一款全新的产品，采用了嵌入式设计，其功能为有线(10/100M以太网络)和无线（WIFI）之间做一个智能转换，为有线终端设备加入到WIFI的网络提供了便捷的方式。

可以广泛的使用在矿山、工厂、隧道、林业、交通等应用场所。

一、功能说明1、将固定型IP设备转换成WIFI无线移动型IP设备2、转换完成的IP型设备，可以在多个WIFI信号之间自动切换，切换速度小于1SEC，当然，您的WIFI信号必须设置成相同的SSID和PASSWORD，但是信道可以不同。

二、连接方法说明：1、网口1和网口2是平行的，没有固定特指哪个固定连接位，在移动模块上面的两个网口，您可以任意连接；2、本模块总共有三个IP地址：局域网地址（管理地址，默认为192.168.169.1）此地址为本模块的管理地址，设置界面上称为局域网地址。

您可以自己定义，但是必须牢记，因为这个地址将来有两个用途，第一是通过本模块采用有线的方式直接连接到计算机上时，设置本模块，第二是通过网线与此模块连接的固定型Ip设备，其网关必须设置成这个地址。

编译无线网卡模块使TK1可以连接无线网络编译无线网卡模块使TK1可以连接无线网络感谢群中╭(╯ε╰)╮(854290707)提供的技术支持，感谢群中其他伙伴的帮助。

一、准备工作1. 下载编译安装所需要的脚本文件tk1wuxian.tar.gz，解压出来有3个脚本文件1.sh, 2.sh, 3.sh和两个说明文档。

2. 如果/usr/src/目录下已经有了内核压缩包kernel_src.tbz2，则将其重命名备份。

3. 确保TK1连接网络，因为此过程中需要连网下载东西。

二、配置步骤1. 进入到1.sh所在的目录，运行以下三个sh脚本文件之前，给sh脚本文件添加可执行权限sudo chmod +x 1.shsudo chmod +x 2.shsudo chmod +x 3.sh2. 运行1.shsudo ./1.sh此过程会下载并安装一些所必须的包。

如果顺利支行完会出现内核配置界面。

如果没有出现该界面，则可能kernel包下载有误，可到官网页面手动下载，下载之后放到/usr/src/目录下，用命令“tar -xvf 包名”解压。

然后cd kernel进入到解压得到的kernel目录下，在终端输入zcat /proc/config.gz > .config 获取内核配置文件， 然后make menuconfig, 就会出现下图所示内核配置界面。

3. 内核的配置1）将光标移动到Genneral setup --->这一行，回车，进入下图所示界面2）将光标移动到Local version - append to kernel release上，回车，进入下图界面。

3）提示让输入版本尾号，输入后点击OK，返回到上一个页面，如下图所示。

其中版本号的查询方法为：另开一个终端输入uname -r, 如打印出，则版本号即为 -g6a2d13a , 不要少了“-”。

4）点击Exit, 返回上一级界面，向下滚动，找到Device Drivers，回车。

第1章ITTIM WIFI模块文档简介 (5)1.1本书约定 (5)1.2本书章节安排 (5)第2章ITTIM WIFI模块概述 (6)2.1简介 (6)2.2主要特性 (9)第3章硬件及无线参数描述 (10)3.1主要特性 (10)3.2无线模块工作在2.4G频率时的特性 (10)3.3管脚定义 (11)3.3.1 ITM-AP03的PIN定义如下表所示。

(11)3.3.2 ITM-AP02的PIN定义如下表所示。

(13)3.3.3 ITM-AP04的PIN定义如下表所示。

(14)3.4射频性能 (16)3.5物理特性 (18)3.5.1 ITM-AP03 (18)3.5.2 ITM-AP02 (19)3.5.3 ITM-AP04 (20)3.7电器特性 (21)第4章软件功能 (22)第5章配置指南 (25)5.1快速配置指南 (25)5.1.1硬件连接 (25)5.1.2建立正确的网络设置 (25)5.1.3快速安装指南 (26)5.2用户登录 (26)5.3运行状态 (27)5.4设置向导 (27)5.4.1通过PPPOE拨号获取地址 (28)5.4.2动态获取IP地址 (28)5.4.3获取静态IP地址 (29)5.5网络参数 (29)5.5.1WAN口设置 (29)5.5.2 LAN口设置 (30)5.6无线设置 (31)5.6.1基本设置 (31)5.6.2高级设置 (33)5.7 DHCP服务器 (33)5.7.1 DHCP服务 (33)5.8转发规则 (34)5.8.1虚拟服务器 (34)5.8.2 DMZ主机 (34)5.8.3 ALG (35)5.9安全设置 (35)5.9.1 MAC地址过滤 (35)5.10路由功能 (36)5.10.1静态路由 (36)5.11系统工具 (36)5.11.1时间设置 (36)5.11.2软件升级 (37)5.11.3恢复出厂设置 (37)5.11.4修改登录口令 (37)5.11.5重新启动路由器 (37)5.11.6 远程管理 (38)5.12退出登录 (42)第6章性能测试 (43)6.1 Atheros无线性能要求指标 (43)6.2 IxChariot环境搭建 (43)6.2.1 安装 (43)6.2.2 测试步骤 (43)6.2.3.测试相关 (45)6.3 IxChariot测试结果 (45)6.3.1 HT20 (45)6.3.2 HT40 (49)第7章常见故障 (54)7.1常见硬件故障 (54)7.1.1 EOC无启动 (54)7.1.2 USB插入开发板后无效果 (55)7.1.3开发板上灯显示有误 (55)7.1.4开发板网口不通 (56)7.1.5无线客户端可以扫描到无线信号却不能和EOC关联 (57)7.1.6按键无效 (58)7.1.7 LED灯 (59)7.2常见软件问题 (59)7.2.1软件无法正常升级 (59)7.2.2软件无法正常启动 (60)7.2.3如何查看版本信息 (60)7.2.4软件版本区别和测试方法 (60)7.2.5 WAN口不通 (61)7.2.6上网LAN口不通 (61)7.3常见无线性能问题 (61)7.3.1接收不到AP信号 (61)7.3.2 AP信号微弱 (61)7.3.3连接Internet时，为什么显示有信号，却连接不上AP (61)7.3.4针对广电版本，连接iptv(vod)或voip时，为什么显示有信号，却连接不上AP (62)7.3.5使用iperf测速，发现无线带宽很低 (62)7.3.6射频性能差升级RF校准参数 (62)7.3.7 PING延时大 (62)第8章客户定制 (63)8.1页面定制 (63)第9章附录 (65)9.1软件串口烧写 (65)9.2网页升级软件 (67)9.3 采用USB升级软件 (67)9.4 Jperf环境搭建 (67)第1章ITTIM WIFI模块文档简介本文档旨在帮助您了解ITTIM WIFI模块的功能，内容包括ITTIM WIFI模块的性能特征以及所有功能的详细说明。

1、将WIFI模块与随机带的USB-TTL模块像下图这样连接USB-TTL输出电压选择为3.3V，VCC脚对应WIFI模块的3.3V端子2、将USB-TTL模块插在电脑USB口上，安装资料里的驱动USB转232 HL340驱动.exe3、安装后设备管理器列表中会出现1个USB串口，请记下串口数目，如下图的是COM44、打开WIFI设置软件选择串口端口，点“搜索模块”如果模块之前已经设置过工作模块参数的，需要先点“退出透传模式”，再点“搜索模块”5、一般我们通过无线路由器连接WIFI模块，再连接到控制器这样的通讯链路的话，请选择基础网络，网络名称选你WIFI路由的名称，如果不知道，可以先切换到“功能测试”，点“扫描”，在里面找出你的无线路由器名，填到之前的网络名称里。

安全模式和明码请填写你现在无线路由器上的如果你希望控制器访问是固定IP的，请关闭下面的“启用DHCP”，并填写下面的参数，这个和电脑网卡的配置类似6、网络连接一般有TCP和UDP 2种协议，另外还分服务器和客户端2 种连接方式。

这个按你的需求选择。

如果是服务器模式，需要填写监听的端口号。

如果是客户端模式需要填写WIFI模块主动连接的主机地址和端口。

TCP连接超时一般选0就可以了。

7、以上面参数为例，用TCP/UDP调试助手连接WIFI模块，用串口调试助手通过USB-TTL 模块连接到WIFI模块输出的串口上。

如果发送不成功的话，请检测以下条目●是否退出了WIFI设置软件●是否波特率设置为115200，串口号是否为USB-TTL模块的USB串口●网络端口号和网络协议是否选择正确●16进制发送是否设置正确8、至此，WIFI模块已设置完毕，可以插到控制板的WIFI模块插座上了，主要模块天线朝外，插拔时请将控制板断电。

控制板菜单设置中RS232串口波特率请设置为115200，可使用配套的通讯协议和通讯软件与控制板进行连接，连接上后WIFI模块为只有1个LED闪烁。
