新型结构的气体减压器原理和特性探讨

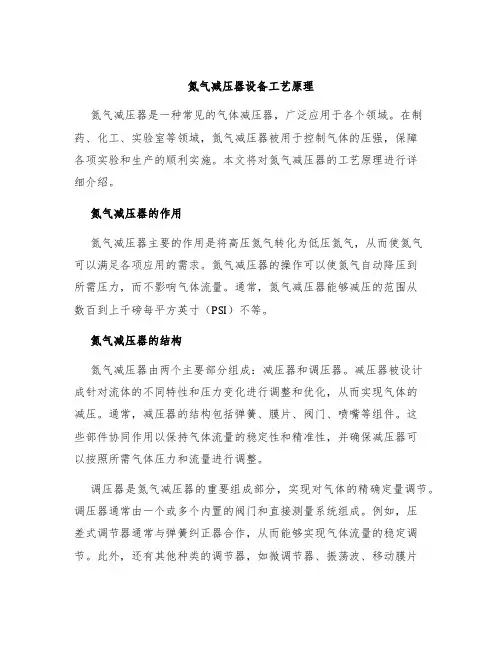

氮气减压器设备工艺原理氮气减压器是一种常见的气体减压器，广泛应用于各个领域。

在制药、化工、实验室等领域，氮气减压器被用于控制气体的压强，保障各项实验和生产的顺利实施。

本文将对氮气减压器的工艺原理进行详细介绍。

氮气减压器的作用氮气减压器主要的作用是将高压氮气转化为低压氮气，从而使氮气可以满足各项应用的需求。

氮气减压器的操作可以使氮气自动降压到所需压力，而不影响气体流量。

通常，氮气减压器能够减压的范围从数百到上千磅每平方英寸（PSI）不等。

氮气减压器的结构氮气减压器由两个主要部分组成：减压器和调压器。

减压器被设计成针对流体的不同特性和压力变化进行调整和优化，从而实现气体的减压。

通常，减压器的结构包括弹簧、膜片、阀门、喷嘴等组件。

这些部件协同作用以保持气体流量的稳定性和精准性，并确保减压器可以按照所需气体压力和流量进行调整。

调压器是氮气减压器的重要组成部分，实现对气体的精确定量调节。

调压器通常由一个或多个内置的阀门和直接测量系统组成。

例如，压差式调节器通常与弹簧纠正器合作，从而能够实现气体流量的稳定调节。

此外，还有其他种类的调节器，如微调节器、振荡波、移动膜片调节器和比例阀等，它们都能够根据不同应用需求来实现气体的准确调节。

氮气减压器工艺原理氮气减压器工艺原理涉及到多个因素因素，包括气体的动力学特性、特定流量和压力差等参数。

下面将对这些参数进行详细介绍。

1. 气体的动力学特性尽管氮气是一种相对较简单的气体，不同的气体动力学特性会导致其在减压器中表现出不同的性能。

常见的气体动力学特性包括温度、压力和功率等参数。

例如，随着气体温度升高，氮气的粘度可能会减小，从而导致气体流动的速率变快。

2. 特定流量给定的氮气减压器需要具备特定的流量，这个量通常用升每分钟或标准立方英尺每小时来衡量。

对于特殊的应用需求，通常需要在氮气减压器生产过程中针对特定流量进行调节。

3. 压力差氮气减压器的压力差通常是指进口与出口之间的差值。

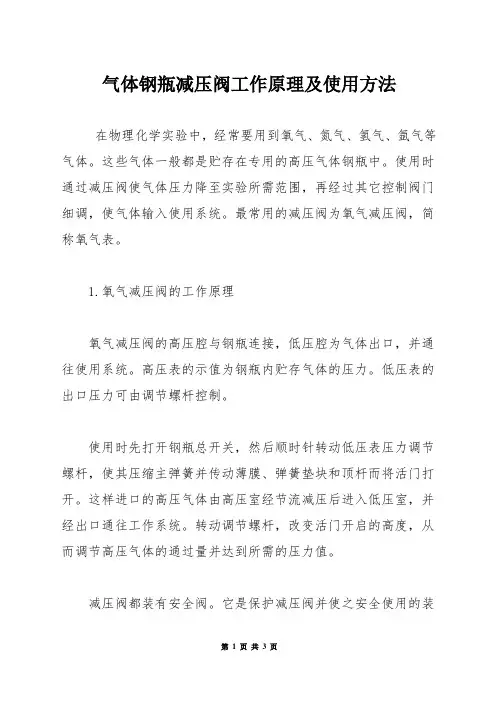

气体钢瓶减压阀工作原理及使用方法在物理化学实验中，经常要用到氧气、氮气、氢气、氩气等气体。

这些气体一般都是贮存在专用的高压气体钢瓶中。

使用时通过减压阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。

最常用的减压阀为氧气减压阀，简称氧气表。

1.氧气减压阀的工作原理氧气减压阀的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。

高压表的示值为钢瓶内贮存气体的压力。

低压表的出口压力可由调节螺杆控制。

使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。

这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。

转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。

减压阀都装有安全阀。

它是保护减压阀并使之安全使用的装置，也是减压阀出现故障的信号装置。

如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。

2.氧气减压阀的使用方法(1)按使用要求的不同，氧气减压阀有许多规格。

最高进口压力大多为，最低进口压力不小于出口压力的2.5倍。

出口压力规格较多，一般为，最高出口压力为。

(2)安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头相一致。

减压阀与钢瓶采用半球面连接，靠旋紧螺母使二者完全吻合。

因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。

安装前可用高压气体吹除灰尘。

必要时也可用聚四氟乙烯等材料作垫圈。

(3)氧气减压阀应严禁接触油脂，以免发生火警事故。

(4)停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。

(5)减压阀应避免撞击振动，不可与腐蚀性物质相接触。

3.其它气体减压阀有些气体，例如氮气、空气、氩气等永久性气体，可以采用氧气减压阀。

但还有一些气体，如氨等腐蚀性气体，则需要专用减压阀。

市面上常见的有氮气、空气、氢气、氨、乙炔、丙烷、水蒸气等专用减压阀。

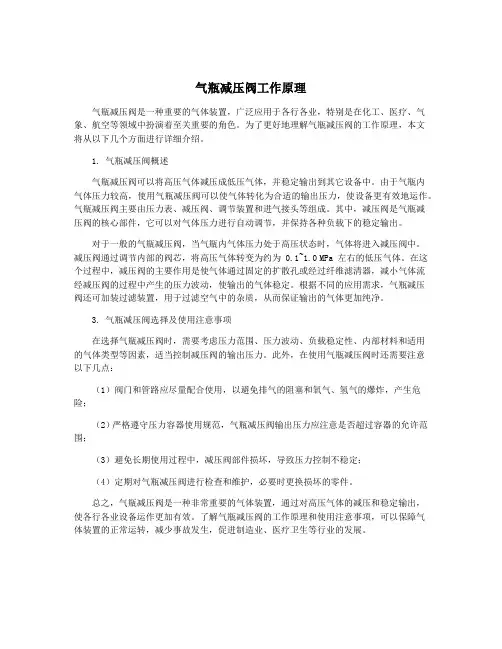

气瓶减压阀工作原理气瓶减压阀是一种重要的气体装置，广泛应用于各行各业，特别是在化工、医疗、气象、航空等领域中扮演着至关重要的角色。

为了更好地理解气瓶减压阀的工作原理，本文将从以下几个方面进行详细介绍。

1. 气瓶减压阀概述气瓶减压阀可以将高压气体减压成低压气体，并稳定输出到其它设备中。

由于气瓶内气体压力较高，使用气瓶减压阀可以使气体转化为合适的输出压力，使设备更有效地运作。

气瓶减压阀主要由压力表、减压阀、调节装置和进气接头等组成。

其中，减压阀是气瓶减压阀的核心部件，它可以对气体压力进行自动调节，并保持各种负载下的稳定输出。

对于一般的气瓶减压阀，当气瓶内气体压力处于高压状态时，气体将进入减压阀中。

减压阀通过调节内部的阀芯，将高压气体转变为约为 0.1~1.0 MPa 左右的低压气体。

在这个过程中，减压阀的主要作用是使气体通过固定的扩散孔或经过纤维滤清器，减小气体流经减压阀的过程中产生的压力波动，使输出的气体稳定。

根据不同的应用需求，气瓶减压阀还可加装过滤装置，用于过滤空气中的杂质，从而保证输出的气体更加纯净。

3. 气瓶减压阀选择及使用注意事项在选择气瓶减压阀时，需要考虑压力范围、压力波动、负载稳定性、内部材料和适用的气体类型等因素，适当控制减压阀的输出压力。

此外，在使用气瓶减压阀时还需要注意以下几点：（1）阀门和管路应尽量配合使用，以避免排气的阻塞和氧气、氢气的爆炸，产生危险；（2）严格遵守压力容器使用规范，气瓶减压阀输出压力应注意是否超过容器的允许范围；（3）避免长期使用过程中，减压阀部件损坏，导致压力控制不稳定；（4）定期对气瓶减压阀进行检查和维护，必要时更换损坏的零件。

总之，气瓶减压阀是一种非常重要的气体装置，通过对高压气体的减压和稳定输出，使各行各业设备运作更加有效。

了解气瓶减压阀的工作原理和使用注意事项，可以保障气体装置的正常运转，减少事故发生，促进制造业、医疗卫生等行业的发展。

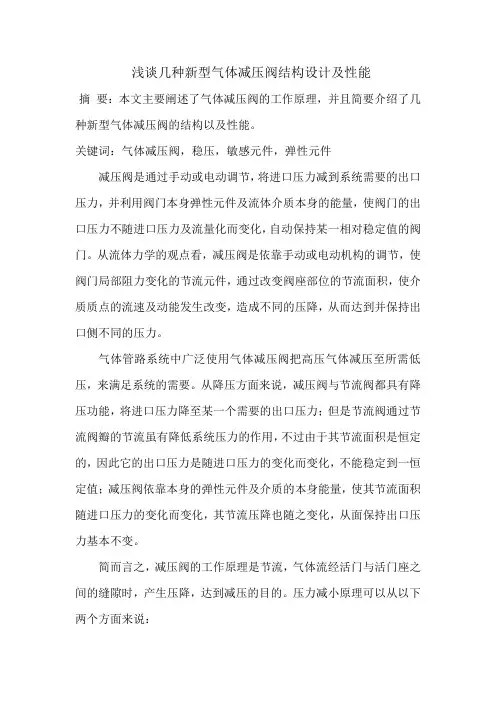

浅谈几种新型气体减压阀结构设计及性能摘要：本文主要阐述了气体减压阀的工作原理，并且简要介绍了几种新型气体减压阀的结构以及性能。

关键词：气体减压阀，稳压，敏感元件，弹性元件减压阀是通过手动或电动调节，将进口压力减到系统需要的出口压力，并利用阀门本身弹性元件及流体介质本身的能量，使阀门的出口压力不随进口压力及流量化而变化，自动保持某一相对稳定值的阀门。

从流体力学的观点看，减压阀是依靠手动或电动机构的调节，使阀门局部阻力变化的节流元件，通过改变阀座部位的节流面积，使介质质点的流速及动能发生改变，造成不同的压降，从而达到并保持出口侧不同的压力。

气体管路系统中广泛使用气体减压阀把高压气体减压至所需低压，来满足系统的需要。

从降压方面来说，减压阀与节流阀都具有降压功能，将进口压力降至某一个需要的出口压力；但是节流阀通过节流阀瓣的节流虽有降低系统压力的作用，不过由于其节流面积是恒定的，因此它的出口压力是随进口压力的变化而变化，不能稳定到一恒定值；减压阀依靠本身的弹性元件及介质的本身能量，使其节流面积随进口压力的变化而变化，其节流压降也随之变化，从面保持出口压力基本不变。

简而言之，减压阀的工作原理是节流，气体流经活门与活门座之间的缝隙时，产生压降，达到减压的目的。

压力减小原理可以从以下两个方面来说：1．活门与活门座之间的缝隙相对而言面积较小，气体流经的流速较快。

这是根据连续方程式（根据质量守恒定律：通过流管任意截面的气体质量流量都相等）：ρ1ν1A1=ρ2ν2A2ρ—气体的密度ν—气体的流速A—流管的截面在气动装置中，气体的流速一般较低，远小于音速（340m/s），且经过压缩，一般认为是不可压缩流体。

即ρ1 =ρ2。

那么 V1A1=V2A2 当A1＞A2时，ν2＞ν1。

结论：流管的截面小，气体的流速就高。

在自然界，我们看到在山谷中或城市高楼间风速远比平地上大（或穿堂风）根据伯努利方程：P /ρg＋z＋ν2/2g=常数z—流体中任意一点的位置高度P—该点上的压力ρ—流体的密度ν—该点上的流体的流速g—重力加速度将上式改为 P ＋ρg z＋ρν2/2=常数P—流体的压力能ρg z—流体的位能ρν2/2—流体的动能这也称为能量守恒方程式。

蒸汽减压阀的工作原理及使用特点蒸汽减压阀的工作原理蒸汽减压阀是一种利用蒸汽自身能量来调节与控制管路压力的智能型阀门。

通过调节阀减压导阀,即可设定主阀的出口的蒸汽压力。

瓦特先导隔膜式减压阀出口压力不因进口压力、负载流量的变化而变化，安全可靠地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。

瓦特先导隔膜式减压阀减压精确，性能稳定、安全可靠、安装调节方便，使用寿命长。

蒸汽减压阀是采用控制阀体内的启闭件的开度来调节蒸汽的流量，将蒸汽的压力降低，同时借助阀后蒸汽压力的作用调节启闭件的开度，使阀后压力保持在一定范围内。

在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的用汽设备。

减压阀由一个直接作用式先导阀控制主阀的开启度，而先导阀的输出是由控制弹簧的设定压力与下游反馈压力的平衡而控制。

这种结构设计一方面双阀芯的结构消除了上游压力的影响；另外一方面下游反馈压力与设定值之间的差异经主隔膜放大，使得减压阀反应非常灵敏，从而保证了下游蒸汽压力的稳定。

瓦特先导隔膜式减压阀在管道中一般应当水平安装。

蒸汽减压阀的工作由阀后压力进行控制，当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。

蒸汽减压阀——该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。

这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。

正常为等比型或者具有等比特性。

这些类型的阀门本身具有比例控制所要求的最佳流量特性及流量范围。

蒸汽减压阀的安装和维护应注意以下事项：1.为了操作和维护方便，该阀一般直立安装在水平管道上。

2.减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。

如果蒸汽不清洁含有一些杂质，必须在减压阀的上游进汽口安装过滤器。

如果蒸汽干度不够，要安装汽水分离器。

3.为了防止阀后压力超压，应在离阀出口不少于1M处安装一个安全阀。

气体减压阀的工作原理
1 减压阀的定义
减压阀（pressure-relief valve)是在流体工程以及管道系统中
安装的一种压力保护设备，可以控制和开关压力表和管路中的流体(如
气体、液体)，这种情况下压力阀的输出流量和输入口处的压力之间有
一个线性关系，即当输入口处的压力升高时，输出流量也会相应增加。

2 气体减压阀的工作原理
气体减压阀主要由阀芯、调节部件、管接口、阀杆和外壳组成。

其工作原理是，当气体流体从阀芯的输出口处进入管道，阀杆会根据
调节件的调节作用拉动阀芯；当气体的压力不断增加时，阀芯会不断
打开，使得气体流体可以从输出口处溢出，充分压缩气体；另一方面，当气体的压力减小或者停止时，阀芯也会跟着反向关闭，当气体压力
在预先设定的最大压力值之下时，阀芯就完全关闭，外壳封死，气体
被安全控制在一定范围内，此阀能确保机器长时间正常运行。

3 气体减压阀的应用
气体减压阀主要用于气体压力的调节，它能保护系统和设备免受
系统内压力的超负荷和爆炸的扰动，其应用主要在地堡空调系统、蒸
汽供应设备、工业管道设备、气体排放系统，用于机器开口或压力溢出，以及安全保护摩擦阀、溢流阀等也可以使用气体减压阀。

4 总结
气体减压阀是一种将液体(如气体、液体)从管道中进行调节和控制的设备，它能保护系统和设备免受系统内压力的超负荷和爆炸的扰动，广泛应用于地堡空调系统、蒸汽供应设备、工业管道设备、气体排放系统、安全保护摩擦阀、溢流阀等。

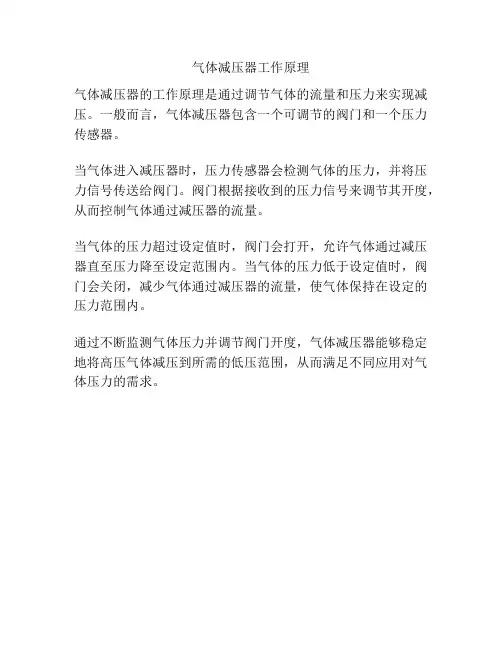

气体减压器工作原理
气体减压器的工作原理是通过调节气体的流量和压力来实现减压。

一般而言，气体减压器包含一个可调节的阀门和一个压力传感器。

当气体进入减压器时，压力传感器会检测气体的压力，并将压力信号传送给阀门。

阀门根据接收到的压力信号来调节其开度，从而控制气体通过减压器的流量。

当气体的压力超过设定值时，阀门会打开，允许气体通过减压器直至压力降至设定范围内。

当气体的压力低于设定值时，阀门会关闭，减少气体通过减压器的流量，使气体保持在设定的压力范围内。

通过不断监测气体压力并调节阀门开度，气体减压器能够稳定地将高压气体减压到所需的低压范围，从而满足不同应用对气体压力的需求。

2024年气体钢瓶减压阀工作原理及使用方法在物理化学实验中，经常要用到氧气、氮气、氢气、氩气等气体。

这些气体一般都是贮存在专用的高压气体钢瓶中。

使用时通过减压阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。

最常用的减压阀为氧气减压阀，简称氧气表。

1.氧气减压阀的工作原理氧气减压阀的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。

高压表的示值为钢瓶内贮存气体的压力。

低压表的出口压力可由调节螺杆控制。

使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。

这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。

转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。

减压阀都装有安全阀。

它是保护减压阀并使之安全使用的装置，也是减压阀出现故障的信号装置。

如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。

2.氧气减压阀的使用方法(1)按使用要求的不同，氧气减压阀有许多规格。

最高进口压力大多为，最低进口压力不小于出口压力的2.5倍。

出口压力规格较多，一般为，最高出口压力为。

(2)安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头相一致。

减压阀与钢瓶采用半球面连接，靠旋紧螺母使二者完全吻合。

因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。

安装前可用高压气体吹除灰尘。

必要时也可用聚四氟乙烯等材料作垫圈。

(3)氧气减压阀应严禁接触油脂，以免发生火警事故。

(4)停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。

(5)减压阀应避免撞击振动，不可与腐蚀性物质相接触。

3.其它气体减压阀有些气体，例如氮气、空气、氩气等永久性气体，可以采用氧气减压阀。

但还有一些气体，如氨等腐蚀性气体，则需要专用减压阀。

市面上常见的有氮气、空气、氢气、氨、乙炔、丙烷、水蒸气等专用减压阀。

钢瓶氧气减压器工作原理顾名思义，将氧气的压力降低到满足使用目的的压力。

氧气减压器常规有一个进气端和一个出气端。

氧气从进气端进入减压器后通过减压后送抵出气口，出气口的压力是否可调、决议了减压器的用途。

进气压力在使用者为人体的情况下就需要使用医用氧气吸入器，其减压器的输出压力被恒定在0.2～0.3Mp，处于最大流量下也不会对人体造成损害。

另外，在使用一些精密设备对氧气压力过高有严格限制的情况下，或者对过压敏感的使用条件下，也会使用仿佛医用氧气吸入器结构的输出压力恒定的减压器。

氧气减压器的重要特点是输出压力可调，适用于对使用压力要求比较宽泛而且具备肯定耐压本领的设备。

在选购氧气减压器时可以选择最大出口压力略小于设备耐压本领的氧气减压器，这样可以有效地保护设备。

氧气减压阀的高压室与钢瓶相连，低压室为出气口，通向使用系统。

高压表的指示是储存在钢瓶中的气体的压力。

低压表的出口压力可由调整螺钉掌控。

使用时，先打开气缸总开关，然后顺时针转动低压表压力调整螺钉，使主弹簧压缩，带动膜片、弹簧垫和顶出杆打开阀门。

这样，进口的高压气体通过节流减压从高压室进入低压室，再经出口通向工作系统。

转动调整螺钉转变阀门的开启高度，从而调整高压气体的通过量，实现所需的压力值。

减压阀装有安全阀。

是保护减压阀空气弹簧如何放气，使其使用安全的装置，也是减压阀发生故障的信号装置。

若因阀垫、阀门损坏或其他原因导致出口压力自行升高超出肯定允许值时，安全阀将自动打开排气。

2、钢瓶氧气减压器工作原理的使用方法氧气减压阀的使用方法及注意事项（1）依据不同的要求，氧气减压阀有多种规格，大部分为最大进口压力，最小进口压力不小于2.出口压力的5倍。

有很多出口压力规格，一般为，最高出口压力为。

（2）安装减压阀时，要确保其连接规格与钢瓶和所用系统的接头全都。

减压阀与钢瓶之间采用半球面连接，拧紧螺母使两者全都。

因此，使用时应保持两个半球面的清洁和清洁。

转子泵可以保证良好的气密效果。

气体钢瓶减压阀工作原理及使用方法气体钢瓶减压阀工作原理及使用方法引言气体钢瓶减压阀是一种常见的工业设备，用于控制气体钢瓶中气体的压力，确保气体的安全使用。

本文将介绍气体钢瓶减压阀的工作原理以及使用方法。

一、气体钢瓶减压阀工作原理气体钢瓶减压阀的工作原理基于压力差和流体力学原理。

下面将详细介绍其工作原理的几个关键步骤：1. 压力传导：当气体钢瓶中的气体压力超过设定压力时，压力将通过减压阀的入口传导到减压阀内部。

2. 弹簧调节：减压阀内部设有弹簧，用于对减压阀的开启压力进行调节。

当气体压力超过弹簧所施加的力时，减压阀门会自动打开，从而降低气体压力。

3. 流体调节：当减压阀门打开后，气体将经过减压阀的节流孔进入减压阀的出口，此时气体的压力将得到调节，达到设定值。

4. 压力均衡：减压阀出口处还设有一个调压室，用于保持阀门关闭时的压力与阀门打开时的压力保持一致，从而保证气体压力的稳定性。

二、气体钢瓶减压阀使用方法正确的使用气体钢瓶减压阀不仅可以保证气体的安全使用，还能延长设备的使用寿命。

下面是使用气体钢瓶减压阀的几个基本步骤：1. 设置合适的工作压力：在使用气体钢瓶减压阀之前，需要根据具体的工作需求，设置合适的工作压力。

这可以通过调节减压阀上的调压装置来实现。

2. 连接气源和用气设备：将气源管道与减压阀的入口相连，并将需要供气的设备与减压阀的出口相连。

3. 打开气体钢瓶：打开气体钢瓶上的阀门，使气体进入减压阀。

4. 调节工作压力：根据实际需要，逐步调节减压阀上的调压装置，使工作压力达到设定值。

5. 检查和维护：定期检查减压阀的工作状态，确保其正常运行。

如果发现任何异常情况，及时进行维修或更换。

气体钢瓶减压阀是一种重要的工业设备，它能够有效控制气体钢瓶中气体的压力，保障使用的安全性。

本文介绍了气体钢瓶减压阀的工作原理和使用方法，希望能对读者有所帮助。

在使用减压阀时，请务必根据设备要求正确设置工作压力，并定期进行检查和维护，以确保其正常运行。

气瓶减压阀原理
气瓶减压阀是一种用于将高压气体降压至所需工作压力的装置。

其主要原理是通过控制气体的流动来实现压力的降低。

气瓶减压阀一般由阀体、阀座、阀芯、弹簧和调压螺杆等组成。

当高压气体进入阀体时，通过阀芯和阀座之间的间隙进入减压阀内部。

阀芯受到高压气体的作用力，将阀座与阀芯之间的间隙控制在一个合适的范围内。

当阀芯和阀座之间的间隙逐渐扩大，高压气体就可以通过这个间隙流入减压阀的出口。

然后，通过调整弹簧的压力或调压螺杆的位置，可以改变阀座与阀芯之间的间隙大小，从而改变气体的流量和输出压力。

当输出压力达到设定值时，弹簧或调压螺杆的力将阀芯向下压缩，使阀芯与阀座之间的间隙变小。

这样，减压阀的出口流量将减小，从而使输出压力稳定在设定值。

当输出压力低于设定值时，弹簧或调压螺杆的压力减小，阀芯的位置上升，阀座与阀芯之间的间隙变大，输出压力也相应增加。

通过以上的工作原理，气瓶减压阀可以实现对高压气体的减压控制，确保气体的输出压力稳定在所需工作压力范围内。

这在很多需要控制压力的工业领域中非常重要，例如气瓶充装、气体输送和气体使用等。

气体减压阀出口压力稳定原理
气体减压阀出口压力稳定的原理主要是基于一定的控制机构来实现的，这些控制机构包括调节阀、节流孔、传感器等。

其中，调节阀是通过调节气体流量来实现压力稳定的。

当气体流量增
大时，调节阀会自动调整阀门的开度，从而降低气体流量，使气体压力恢
复稳定。

反之，当气体流量降低时，阀门会自动增加开度，增加气体流量，以保持出口压力的稳定。

节流孔是通过限制气体流过的通道面积，使其流速变慢，从而实现压
力稳定的。

当气体流量增加时，流速会加快，通过节流孔的面积减小来限
制气体流过，从而使压力稳定下来。

传感器则是用来实时监测出口压力的变化情况，并将数据反馈给控制
机构进行调节。

通过反馈控制，使调节阀和节流孔可以更加精准地调节气
体流量，从而实现出口压力的稳定。

燃气调压器工作原理解读燃气调压器工作原理解读燃气调压器工作原理解读——台州燃气设计研究所姚世航台州——美丽富饶的城市，位于东海之滨介于宁波和温州之间。

城市共分为3个行政区，即椒江、路桥、黄岩。

椒江区为台州市行政中心驻地。

自市政府从临海搬迁至椒江以来，特色工业园区及各开发区商住楼均拔地而起，老区改造也进行的如火如荼。

随着椒江城区的发展，城市燃气管网的建设也紧随其后，自始建起至今城市燃气管网已覆盖全区大半地区，输配系统已具备一定的规模，其工艺流程为：门站——高压管道——中压管网——用户。

从以上流程可以看出，任何一段都有供气压力的变化，而最贴近用户生活的就是“中压管网——用户”这段。

民用燃气调压设施是城市燃气中压管网通往用户燃气用具的重要桥梁，它的设计合理与否直接影响到用户的用气质量与燃气经营单位的经济。

燃气调压设施更是城市燃气输配系统的主要组成部分，是管网系统稳压和调压的重要设施。

调压设施的任务是按运行要求和设计规定将上一级输气压力降至下一级压力，当系统负荷发生变化时保持调压后的输气压力稳定在运行设计要求的范围内。

燃气调压设备大致可以分为四种：①调压站、②调压柜、③调压箱、④单户调压器。

在今天的城市中，人口密集、高楼林立、寸土寸金，在这种环境下由于调压箱体积小、重量轻、安全性及可靠性高、安装方便等优势，使其在四种调压设备中脱颖而出。

调压箱是将中压燃气管网内的燃气压力降至适合用户燃具所使用的压力的调压设备，也是四种调压设备中最贴近用户生活的一种。

也正是因为如此，调压箱的选型就变得至关重要。

这就需要燃气管道设计、施工、维护人员对调压箱要有充分的了解并熟知其工作原理。

采用调压箱后的优点：可以减少管路材料消耗。

充分利用天然气自身的压力，节约能源。

调压箱一般紧邻用气建筑设，低压管段短，压力损失小，且用气压力稳定。

调压箱一般由感应装和调节机构组成。

感应装的主要部分是敏感元件（薄膜、导压管）等，出口压力的变化是通过薄膜使节流阀移动。

气体钢瓶减压阀工作原理及使用方法（标准版）Security technology is an industry that uses security technology to provide security services to society・ Systematic design, service and management・（安全管理）单位：________________________姓名：________________________日期：________________________编号：AQ-SN-0805特种设备技术1Special Equipment Technology特种设备 气体钢瓶减压阀工作原理及使用方法（标准版）说明：安全技术防范就是利用安全防范技术为社会公众提供一种安全服务的产I I I II 业。

既然是一种产业，就要苟产品的研制与开发，就要有系统的设计、工程的I I I II I 施工、服务和管理。

可以下载修改后或直接打印使用。

在物理化学实验屮，经常要用到氧气、氮气、氢气、氮气等气 体。

这些气体一般都是贮存在专用的高压气体钢瓶屮。

使用时通过 减压阀使气体压力降至实验所需范围，再经过其它控制阀门细调， 使气体输入使用系统。

最常用的减压阀为氧气减压阀，简称氧气表。

1. 氧气减压阀的工作原理氧气减压阀的高压腔与钢瓶连接，低压腔为气体出口，并通往 使用系统。

高压表的示值为钢瓶内贮存气体的压力。

低压表的出口 压力可由调节螺杆控制。

使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺 杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。

这样进口的高压气体由高压室经节流减压后进入低压室，并经出口特种设备技术丨Special Equipment Technology 特种设备通往工作系统。

转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。

燃气调压器工作原理燃气调压器（gas pressure regulator）俗称减压阀，是通过自动改变经调节阀的燃气流量而使出口燃气保持规定压力的设备，通常分为直接作用式和间接作用式两种。

直接作用式调压器工作原理图图1直接作用式调压器（如上图1），该调压器中调压弹簧作用的力直接作用在皮膜上,通过调节弹簧的压缩长度来调节出口压力。

皮膜上腔是调压弹簧，下腔气压来自调压器出口端气压（P2），弹簧的作用力是通过下腔气压（P2）来平衡的,当用户用气量增大时，出口压力下降，同时皮膜下腔内压力降低，由于调压弹簧的作用，皮膜向下移动，并通过阀杆带动阀瓣向下移动，使调压器阀口开度增大，出口压力增加，平衡弹簧的作用力，从而保证用气。

当出口用气量减小时，其作用与上述过程相反；当出口停止用气时，阀瓣还处于打开状态，由于进出口压差的原因，出口端气压上升，皮膜下腔内压力增加，带动阀杆及阀瓣向上运动，直到阀瓣和阀口成关闭状态，此时，出口端气压保持稳定。

进口气压（P1）分别作用在调压器的平衡皮膜和阀瓣上，P1作用在两个相反的方向，从而消除进口气压的波动对出口压力的影响。

平衡直接影响关闭性能，当进口气压向上的力小于向下的力时，关闭压力增加；反之，则相反。

间接作用式调压器工作原理图图2间接作用式调压器，由指挥器和主阀两部份组成（如上图2）。

启动时调节指挥器控制弹簧，使指挥器阀口打开，P1经该阀口节流降压成为负载压力P3，P3作用在大皮膜上，经顶杆传递使主弹簧压缩，主阀口被打开，输出气流P2，同时P2又反作用在大皮膜和指挥器皮膜上使主阀口和指挥器阀口呈关闭趋势。

调节指挥器控制弹簧，将P2 调至设定值，此时P2和主弹簧作用在大皮膜上的力与P3作用在其上的力处于平衡状态；以及P2和指挥器控制弹簧作用在指挥器皮膜上的力也处于平衡状态；P1 流进指挥器的气流量与经指挥器节流开关流出的气流量一致，指挥器阀口、主阀口开度一定，输出 P2稳定。

当下游负载增大P2降低时，平衡被破坏，指挥器阀口、主阀口开度增大，流量增大，P2升高到设定值，调压器又处于平衡状态；当下游压力P2升高时，其调压过程与之相反。
