轴承型号尺寸与查询完整版

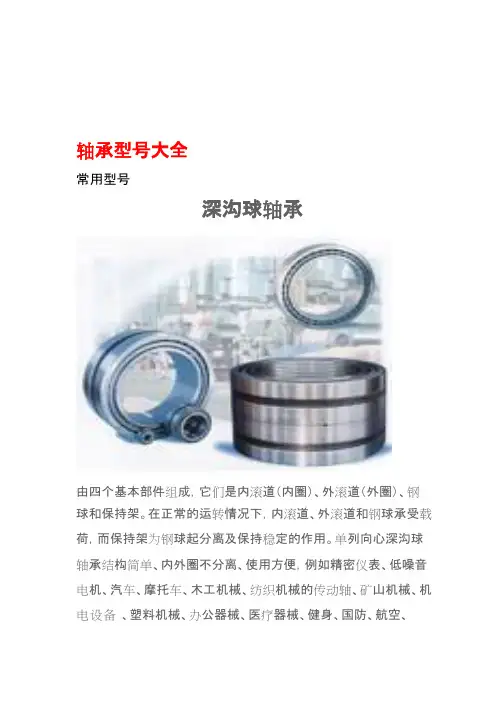

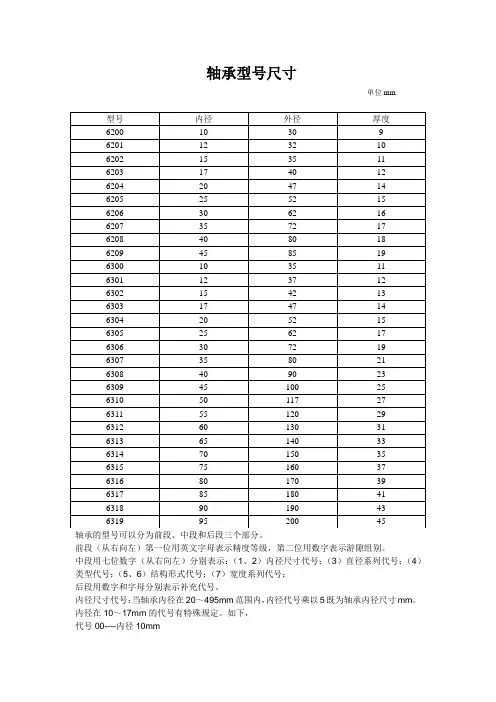

轴承型号尺寸
单位mm
前段（从右向左）第一位用英文字母表示精度等级，第二位用数字表示游隙组别。

中段用七位数字（从右向左）分别表示：（1、2）内径尺寸代号；（3）直径系列代号；（4）类型代号；（5、6）结构形式代号；（7）宽度系列代号；
后段用数字和字母分别表示补充代号。

内径尺寸代号：当轴承内径在20～495mm范围内，内径代号乘以5既为轴承内径尺寸mm。

内径在10～17mm的代号有特殊规定。

如下，
代号00----内径10mm
01----内径12mm
02----内径15mm
03----内径17mm
04～99----内径代号乘5mm
农历二〇〇七年十一月初八下午11时10分
THANKS
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

轴承编号查询0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

GS.——推力圆柱滚子轴承座圈。

例：GS.81112 。

K.——滚动体与保持架的组合件。

例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的轴承。

例：RNU207——不带内圈的NU207 轴承。

WS——推力圆柱滚子轴承轴圈。

例：WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。

当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

后置代号—内部结构A 、B 、C 、D 、E——内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角,E-25 °触角，B—40 °接触角。

例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E——加强型设计，轴承负载能力提高。

VH——滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。

例：NJ2312VH 。

后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承。

例：3306DA 。

DZ——圆柱型外径的滚轮轴承。

例：ST017DZ 。

K——圆锥孔轴承，锥度1 ：12 。

例：2308K 。

K30- 圆锥孔轴承，锥度1 ：30 。

例：24040 K30 。

2LS——双内圈两面带防尘盖的双列圆柱滚子轴承。

创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
轴承型号尺寸
单位mm
轴承的型号可以分为前段、中段和后段三个部分。

前段（从右向左）第一位用英文字母表示精度等级，第二位用数字表示游隙组别。

（4）类型代号；（5、6）结构形式代号；（7）宽度系列代号；
后段用数字和字母分别表示补充代号。

内径尺寸代号：当轴承内径在20～495mm范围内，内径代号乘以5既为轴承内径尺寸mm。

内径在10～17mm的代号有特殊规定。

如下，
代号00----内径10mm
01----内径12mm
02----内径15mm
03----内径17mm
04～99----内径代号乘5mm
农历二〇〇七年十一月初八下午11时10分
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。

1滚动轴承基本代号基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，先分述如下：轴承型号(5)1）轴承内径用基本代号右起第一位数字表示。

对常用内径d=20～480mm的轴承内径一般0mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。

对于内径小于10mm和大于500mm 轴承，内径表示方法另有规定，可参看GB／T272—93。

为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d＝20mm；12表示d ＝60mm等等。

对于内径为12）轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。

例如，对于向心轴承和向心推力轴承，0、1 表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。

各系列之间的尺寸对比如下图所示。

推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。

3）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。

当宽度系图13－4直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。

直径系列代号和宽度系列代号统称为尺寸系列代号。

4）轴承类型代号用基本代号右起第五位数字表示（对圆柱滚子轴承和滚针轴承等类型代号为字母）。

后置代号轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。

后置代号的内容很多。

1）内部结构代号是表示同一类型轴承的不同内部结构，用字母紧跟轴承型号(3)着基本代号表示。

如：接触角为15°、25°和40°的角接触球轴承分别用C、AC和B表示内部结构的不同。

2）轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为／PZ、／P4‘／PS、／P6、／P6X和／PO。

轴承尺寸大全深沟球轴承尺寸表：深沟球轴承（10≤d＜35）主要尺寸(mm) 额定负荷(N)极限转速*1000(rpm)止动环槽尺寸(mm)止动环尺寸(mm)轴承型号内径d 外径D宽度B倒角r(最小)动负荷Cr(N)静负荷Cor(N)脂润滑油润滑a(最大)b(最小)D1(最大)r0(最大)rN(最小)D2(最大)f(最大)开放型防尘盖型密封圈型带止动环槽带止动环10 19 5 0.3 1720 840 34 40 - - - - - - - 6800 6800ZZ 2RZ 2RS - - 22 6 0.3 2700 1270 32 38 1.05 0.8 20.8 0.2 0.2 24.8 0.7 6900 6900ZZ 2RZ 2RS N NR 26 8 0.3 4550 1970 30 36 1.35 0.87 24.5 0.2 0.3 28.7 0.84 6000 6000ZZ 2RZ 2RS N NR 30 9 0.6 5100 2390 24 30 2.06 1.35 28.17 0.4 0.5 34.7 1.12 6200 6200ZZ 2RZ 2RS N NR 35 11 0.6 8100 3450 22 26 2.06 1.35 33.17 0.4 0.5 39.7 1.12 6300 6300ZZ 2RZ 2RS N NR12 21 5 0.3 1920 1040 32 38 - - - - - - - 6801 6801ZZ 2RZ 2RS - - 24 6 0.3 2890 1460 30 36 1.05 0.8 22.8 0.2 0.2 26.8 0.7 6901 6901ZZ 2RZ 2RS N NR 28 7 0.3 5100 2370 28 32 - - - - - - - 16001 - - - - - 28 8 0.3 5100 2370 28 32 1.35 0.87 26.5 0.2 0.3 30.7 0.84 6001 6001ZZ 2RZ 2RS N NR 32 10 0.6 6800 3050 22 28 2.06 1.35 30.15 0.4 0.5 36.7 1.12 6201 6201ZZ 2RZ 2RS N NR 37 12 1 9700 4200 20 24 2.06 1.35 34.77 0.4 41.3 1.12 6301 6301ZZ 2RZ 2RS N NR15 24 5 0.3 2070 1260 28 34 - - - - - - - 6802 6802ZZ 2RZ 2RS - - 28 7 0.3 4350 2260 26 30 1.3 0.95 26.7 0.25 0.3 30.8 0.85 6902 6902ZZ 2RZ 2RS N NR 32 8 0.3 5600 2830 24 28 - - - - - - - 16002 - - - - - 32 9 0.3 5600 2830 24 28 2.06 1.35 30.15 0.4 0.3 36.7 1.12 6002 6002ZZ 2RZ 2RS N NR 35 11 0.6 7650 3750 20 24 2.06 1.35 33.17 0.4 0.5 39.7 1.12 6202 6202ZZ 2RZ 2RS N NR 42 13 1 11400 5450 17 20 2.06 1.35 39.79 0.4 0.5 46.3 1.12 6302 6302ZZ 2RZ 2RS N NR微小型球轴承(3≤d＜10)主要尺寸(mm) 额定负荷(N)极限转速*1000(rpm)轴承型号内径d 外径D宽度B宽度B1倒角r(最小)倒角r1(最小)动负荷Cr(N)静负荷Cor(N)脂润滑油润滑开放型防尘盖型密封圈型2 5 1.5 2.3 0.08 0.08 169 50 85 100 682 682ZZ - -5 2 2.5 0.1 0.1 187 58 85 100 MR52B MR52BZZ - -6 2.3 3 0.15 0.15 330 98 75 90 692 692ZZ - -6 2.5 2.5 0.15 0.15 330 98 75 90 MR62 MR62ZZ - -7 2.5 3 0.15 0.15 385 127 63 75 MR72 MR72ZZ - - 7 2.8 3.5 0.15 0.15 385 127 63 75 602 602ZZ - -2.5 6 1.8 2.6 0.08 0.08 208 74 71 80 682X 682XZZ - -7 2.5 3.5 0.15 0.15 385 127 63 75 692X 692XZZ - -8 2.5 - 0.2 - 560 179 60 67 MR82X - - - 8 2.8 4 0.15 0.15 550 175 60 71 602X 602XZZ - -3 6 2 2.5 0.08 0.08 206 73 71 80 MR63 MR63ZZ - -7 2 3 0.1 0.1 384 129 63 75 683 683ZZ - -8 2.5 - 0.15 - 395 141 60 67 MR83 - - - 8 3 4 0.15 0.15 553 176 60 67 693 693ZZ - -（注：可编辑下载，若有不当之处，请指正，谢谢!）。
