三相四线电子式低压多功能电能表技术协议

DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。

2工作原理 ............................................................................................................................错误！未定义书签。

3技术参数 ............................................................................................................................错误！未定义书签。

3.1主要型号 ...............................................................................................................................错误！未定义书签。

3.2主要技术参数 .......................................................................................................................错误！未定义书签。

3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。

用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。

可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。

数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。

本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。

高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。

三相三四线智能电能表使用说明指导书1 综合介绍1.1 概述DSZ331/DTZ341三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS审核：拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：L C D 显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+ 微控制器Ua Ub Uo Uc Uo 电压分压电路Uo uauo uo uoubuc 通信接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aU bU U U c n图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数项目 技术要求参比电压 3×220V/380V ，3×57.7V /100V , 3×100V电压测量范围 三相80%Un ~120%Un电流测量范围 1％Ib~6Ib互感器接入式：0.3(1.2)A,1(2)A,1.5(6)A, 5(6)A直通式：5(20)A,10(40)A,拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：15(60)A,20(80)A具体电流规格参见面板标识准确度等级 有功0.2S 、0.5S 级、1级 ; 无功2级工作温度 -25℃～60℃极限工作温度-40℃～70℃相对湿度 ≤95%（无凝露）频率范围 (50±2.5)Hz启动电流 互感器接入式表：1‰In(0.2s 级)，1‰In(0.5s 级)，2‰In(1级)直通表：4‰Ib(1级)功耗 ＜1.5W ，6VAMTBF ≥1×105 h设计寿命 10年拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：1.3.2 日历时钟 （DS3231SN 温补时钟） 时钟误差 ≤0.5 s/d （0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm ）时钟频率 1Hz电池寿命 10年电池连续工作时间≥5年1.3.3 光耦脉冲输出脉冲输出常数 出厂设置以仪表面板标识为准。

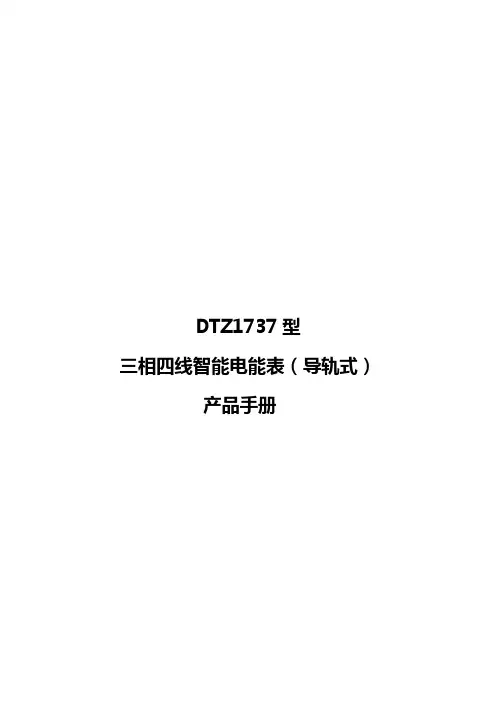

DTZ1737型三相四线智能电能表（导轨式）产品手册目录安全须知 (3)1产品简介 (4)1.1概述 (4)1.2主要功能 (4)1.3技术指标 (4)2外形说明及安装 (5)2.1外形图 (5)2.2电表面板 (5)2.3电表的安装及接线 (6)3功能说明 (8)3.1电量计量功能 (8)3.2结算功能 (8)3.3实时电能测量功能 (8)3.4故障报警 (8)3.5冻结功能 (8)3.6通讯功能 (8)3.7实时时钟 (8)4LCD显示功能 (8)4.1上电全屏显示 (8)4.2自动轮显和按键快速翻页 (8)5按键编程 (11)6运输和储存 (12)7售后服务 (12)安全须知以下是在安装、操作或维护此设备之前的安全须知条款，请严格遵守！CT二次侧不允许开路，否则会导致元件损坏或严重人身伤害。

PT 二次侧不允许短路，否则会导致元件损坏或更严重损失。

电源接线前请确认当前电源与仪表铭牌上的标识电源电压是否相符电压、电流请按照标示的相序接线，不允许错序，逆序。

维护工作只能由有资质的人员执行。

本文件是适用于具有电力安装资质人员使用的说明书，在其正常使用范围之外所引起的问题，本公司概不负责。

1产品简介1.1概述DTZ1737型三相电子式多回路电能表具有1～4路三相电能表的功能，是采用先进的电能计量专用芯片与成熟的技术相结合，应用SMT工艺，根据工业和民用的多路用电状况所设计、制造的电能仪表。

其性能指标符合GB/T 17215.321-2008《交流电测量设备通用要求第21部分：静止式有功电能表(1级和2级) 》，通讯规约符合DL/T 645-2007《多功能电能表通信规约》，Modbus协议。

1.2主要功能●采用多个高精密的电能计量芯片实现多路三相电能表的功能；●每路电能表都具有正反向有功及组合有功数据；●每路电能表都能测量电流、电压、频率、有无功功率；●能对欠压、过压、断相、过流等事件进行报警；●能进行定时冻结、整点冻结、日冻结；●LCD数码显示，轮显各路电能表的各种参数；●具有RS485接口，通讯规约符合DL/T 645-2007《多功能电能表通信规约》，三相智能电能表Modbus协议；●电能表按标准35mm的导轨式安装。

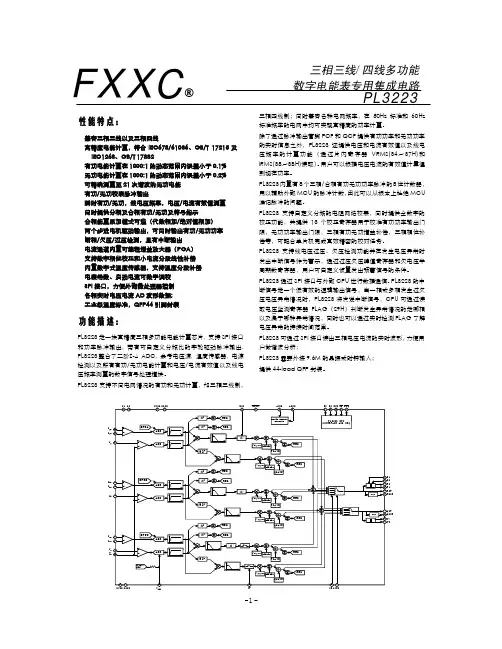

FXXC®PL3223三相三线/四线多功能数字电能表专用集成电路性能特点：兼容三相三线以及三相四线高精度电能计量，符合IEC678/61036、GB/T 17215及IEC1268、GB/T 17882有功电能计量在1000:1的动态范围内误差小于0.1%无功电能计量在1000:1的动态范围内误差小于0.2%可精确测量至21次谐波的无功电能有功/无功校表脉冲输出瞬时有功/无功，线电压频率，电压/电流有效值测量同时提供分相及合相有功/无功及符号指示合相能量累加模式可选（代数相加/绝对值相加）两个步进电机驱动输出，可同时输出有功/无功功率断相/欠压/过压检测，具有中断输出电流通道内置可编程增益放大器（PGA）支持数字相位校正和小电流分段线性补偿内置数字式温度传感器，支持温度分段补偿电表常数、启动电流可数字调校SPI接口，方便外部微处理器控制各相实时电压电流AD波形数据;工业级温度标准，QFP44引脚封装功能描述：PL3223是一块高精度三相多功能电能计量芯片, 支持SPI接口和功率脉冲输出, 带有可自定义分频比的字轮驱动脉冲输出. PL3223整合了二阶Σ-ΔADC, 参考电压源, 温度传感器, 电源检测以及所有有功/无功电能计量和电压/电流有效值以及线电压频率测量的数字信号处理模块。

PL3223支持不同电网情况的有功和无功计量，如三相三线制，三相四线制；同时兼容各种电网频率，在50Hz标准和60Hz 标准频率的电网中均可实现高精度的功率计量。

除了通过脉冲输出管脚PCF和QCF提供有功功率和无功功率的实时信息之外，PL3223还提供电压和电流有效值以及线电压频率的计量功能（通过片内寄存器VRMS(34～37H)和IRMS(38～3BH)读取）。

用户可以根据电压电流的有效值计算得到视在功率。

PL3223内置有8个三相/合相有功无功功率脉冲的8位计数器，用以辅助外部MCU的脉冲计数，因此可以从根本上杜绝MCU 漏记脉冲的问题。

用户操作使用说明DTSD843型三相四线电子式多功能电能表一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (4)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输................................................. 错误！未定义书签。

六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。

可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。

数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。

本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。

高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。

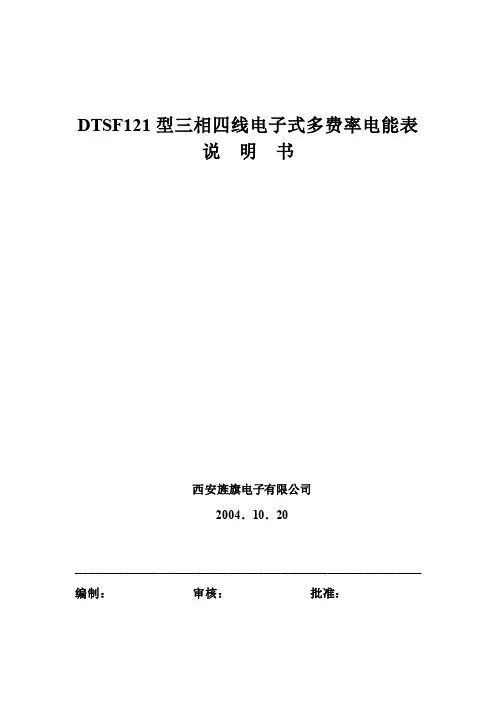

DTSF121型三相四线电子式多费率电能表说明书西安旌旗电子有限公司2004．10．20___________________________________________________________ 编制：审核：批准：1、概述三相四线电子式多费率电能表由电子式三相电能计量单元和多费率处理单元组成。

可靠性高，显示直观，具有红外通信和485通讯功能。

该表具有测量精度高、稳定性好、过载能力强等显著优点，可为三相分时计费提供先进、可靠的计量工具。

该表型符合国家标准DL/T614—1997《多功能电能表》、DL/T645—1997《多功能表通讯规约》和GB/T17215—2002《1级和2级静止式交流有功电度表》。

2、功能特点2.1峰、平、谷三个基本费率扩展为八费率该表具有峰、平、谷及数字组合的八种费率，可根据用电高峰和低谷期，分别进行计量电能和需量计量，存储当前、上月和上上月数据。

2.2十二个时段内可灵活设置表计最多可以设置十二个费率时段，时段最小间隔30分钟，时段切换误差小于1秒。

2.3显示电量、日期、表号、当前时段等数据显示内容，显示直观。

2.4编程抄表采用我公司生产的红外简易编程器，抄录和设置电能表的所有数据（表号、电量、需量、时钟等）。

具有编程禁止功能。

2.5高可靠性，电池兼容性能好，备用电池功耗微小，使用寿命达7年。

2.6电能显示小数1位，可选抄表日可选，显示位数可选。

2.7输入表号（可以缩位）红外抄录电能表的电量、需量、发生时间、时钟、时段、电量底度等。

2.8具有光电输出接口，脉冲输出宽度为80m s±20ms2.9具有RS485输出，采用抗雷击485芯片，可支持电力部DL/T645—1997规约、浙江省规约、威胜规约等。

3、性能指标3.1时钟精度：小于0.5s/d（23±1℃）3.2备用电池：采用长寿命锂电池，放电电流小于25μА3.3时段最小间隔：30分钟、时段切换误差小于：1秒3.4功耗：功率消耗＜2.0 W3.5工作电源电压：0.8Un—1.15 Un3.6工作温度：-25℃—55℃，相对湿度25%—95%3.7储存温度：-30℃—55℃，相对湿度25%—95%4、主要规格型号4.1规格：电压：、3×220/380V电流：1.5（6）A、10（50）A、20（100）A、精度等级：1.04.2基本误差：4.3起动电流：0.004 Ib（1.0级）4.4潜动：电压线路加115%Un，当电流回路电流为0时，电能表输出的有功脉冲不多于1个。

三相电子式多功能电能表技术协议需方：薛家湾供电局供方：哈尔滨电表仪器厂（集团）有限公司二0一二年二月三相电子式多功能电能表技术协议1.1 供方应提供的技术文件（1）具有并提供产品制造计量器具许可证（CMC）及附件的正本，以及国家或省级产品鉴定证书等。

供方提供的产品型号规格应与产品资质证书内容相一致。

（2）具有国家级计量技术检测机构按照国家有关检定验收规程所要求做产品型式试验报告和可靠性验证试验报告（近五年内）。

（3）具有内蒙古电力科学研究院依据国家、行业规程及内蒙电力公司规范标准对该型号、规格所做的型式试验报告（近三年内）。

(4) 具有产品批量年生产能力：多功能电能表50000台以上。

(5) 具有在国内十个以上地市供电企业累计稳定运行100000台以上及内蒙古电力公司的运行业绩（提供主要供货用户清单及用户证明材料）（6）该型号、规格产品的近三年供货量、主要用户清单及用户证明材料；（7）技术应答书；（8）产品主要外购件的出厂和验收质量保证文件。

1.3 供方提供的产品型号规格应与产品资质证书内容相一致。

1.5适用范围本技术条件适用于测量参比频率为50Hz（或60Hz）交流有功、无功电能的三相电子式多功能电能表的订货。

2引用标准和检定规程GB/T17215-2002 《1级和2级静止式交流有功电度表》GB/T 15283-1994 《0.5、1和2级交流有功电度表》GB/T 15284-2002 《多费率电能表特殊要求》GB/T17883-1999 《0.2S和0.5S级静止式交流有功电度表》GB/T 15464-1995 《仪器仪表包装通用技术条件》JB/T 6214-1992 《仪器仪表可靠性验证试验及测定试验（指数分布）导则》ZB Y 002-1981 《仪器仪表运输、运输贮存基本环境及试验方法》GB 4208-1984 《外壳防护的等级分类》DL/T614-1997 《多功能电能表》JJG307-1988 《交流电能表》JJG596-1999 《电子式电能表》DL/T645-1997 《多功能电能表通信规约》GB2828.1-2003 《计数抽样检验程序》IEC62052-11IEC62053-21IEC62053-22IEC61000-4-4GB 4208上述标准和规程均应遵循最新版本的国家标准、电力行业标准。
