民用建筑空调冷负荷的估算指标一、室内设计温度室内设计温度是决定空调冷负荷的重要因素之一、一般建筑物的室内设计温度可分为四个等级，即舒适温度、常规温度、特殊温度和临时温度。
不同等级的室内设计温度对应不同的冷负荷。
二、四季温度综合平均法四季温度综合平均法是通过计算全年不同季节的平均室外温度来估算冷负荷的方法。
常用的方法是将一年分为四个季节，每个季节计算相应季节的平均室外温度，并计算四个季节平均的室外温度。
然后根据室内设计温度和四季平均室外温度之间的差值来计算冷负荷。
三、室内空气参数室内空气参数包括相对湿度、新风量、人体热负荷、设备热负荷等。
这些参数对室内空调冷负荷的估算有很大影响。
相对湿度的增加会增加空调负荷，新风量与室内人员和设备数量相关，也会增加空调负荷。
四、热量传递热量传递是指建筑物与外界之间的热量传递。
它包括传导、对流和辐射等方式。
建筑物的外墙、屋顶、门窗等要素都会影响热量传递。
通过测量建筑物各要素的热传导系数和对流换热系数，可以计算建筑物的热传递量，从而估算出冷负荷。
五、热源影响热源是指建筑物内部产生的热量，包括人体热量、照明热量、电器设备热量等。
这些热源会引起室内温度升高，增加冷负荷。
通过测量及计算室内热源的热量，可以准确估算冷负荷。
六、通风量和新风量通风量和新风量对于冷负荷的估算也是非常重要的因素。
通过测量建筑物的通风和新风量，可以计算室内的换气量，并根据室内设计温度和室外温度差值计算冷负荷。
综上所述，民用建筑空调冷负荷的估算指标包括室内设计温度、四季温度综合平均法、室内空气参数、热量传递、热源影响以及通风量和新风量等。
通过综合运用这些指标，可以准确估算出民用建筑的空调冷负荷。
一、课程设计任务已知所需总耗冷量为1350kW，要求冷冻出水温为5℃，二、原始资料1、水源：蚌埠市是我国南方大城市，水源较充足，所以冷却水考虑选用冷却塔使用循环水。
2、室外气象资料：室外空调干球温度35.6℃，湿球温度28.1℃。
3、蚌埠市海拔21米。
三、设计内容（一）冷负荷的计算和冷水机组的选型1、冷负荷的计算对于间接供冷系统一般附加7%—15%，这里选取10%。
Q= Qz(1+12%)=1350×(1+10%)=1485kW2、冷水机组的选型（1）确定制冷方式从能耗、单机容量和调节等方面考虑，对于相对较大负荷（如2000kw 左右）的情况，宜采用溴化锂吸收式冷水机组；选择空调用蒸气压缩式冷水机组时，单机名义工况制冷量大于1758kw时宜选用离心式；制冷量在1054-1758 kw时宜选用螺杆式或离心式；制冷量在700-1054 kw时宜选用螺杆式；制冷量在116-700 kw时宜选用螺杆式或往复式；制冷量小于116活塞式或涡旋式。
本设计单台容量为500KW，选择螺杆式（2）冷水机组台数和容量的选择制冷机组3台，而且3台机组的容量相同。
所以每台制冷机组制冷量Q’=1485÷3=495 kW 根据制冷量选取制冷机组具体型号如下：名称：开利水冷式半封闭式双螺杆式冷水机组型号：30 XW 0552冷冻水进口温度：10℃冷冻水出口温度：5℃冷却水进口温度：26℃℃冷却水出口温度：31℃（二）．水力计算1、冷冻水循环系统水力计算利用假定流速法计算冷冻水水泵出水管的直径：冷冻水流量Q=106×3=318m3/h=0.088m3/s假定流速V=1.8m/s横截面积A=Q/V=0.088/1.8=0.049㎡=πD2/4∴直径D=0.249m，D’取250mm，V’=1.8m/s（满足要求）用同样的方法计算冷冻水水泵吸水管的直径：根据上表可选流速V=1.4m/s横截面积A=Q/V=0.088/1.4=0.063=πD2/4∴直径D=0.282m，D’=300mm，V’=Q/A=1.25m/s（满足要求）单台水泵时：冷冻水流量Q=106m3/h=0.029 m3/s假定流速V=1.8m/s横截面积A=Q/V=0.029/1.8=0.016㎡=πD2/4∴直径D=0.143m，D’取150mm，V’=1.64m/s（满足要求）用同样的方法计算冷冻水水泵吸水管的直径：根据上表可选流速V=1.1m/s横截面积A=Q/V=0.029/1.1=0.026=πD2/4∴直径D=0.183m，D’=200mm，V’=Q/A=1.0m/s（满足要求）补水量是冷冻水流量的1%，即Q补=318×1%=3.18m3/h=0.O088m3/s，选择管径为25mm。
空调冷负荷计算方法
随着气候变化和人们生活水平的提高，空调已经成为家庭和办公场所必不可少的设备。
而在空调的使用中，冷负荷的计算是非常重要的一环，因为它直接决定着空调的选型和使用效果。
下面我们来详细介绍一下空调冷负荷计算方法。
首先，我们需要知道什么是空调的冷负荷。
空调冷负荷是指在一定的室内环境条件下，空调需要耗费多少能量才能保持室内温度和湿度的稳定。
它与房间的面积、朝向、隔热性能、人员数量、照明设备、电器设备等因素密切相关。
其次，我们可以根据以下公式来计算空调的冷负荷：
Q=1.2×A×(ΔTm+0.33h)
其中，Q表示空调的冷负荷，单位为千瓦(kW)；A表示房间的面积，单位为平方米(m)；ΔTm表示室内设计温度与室外平均气温之差，单位为℃；h表示房间的净高，单位为米(m)。
在实际计算中，我们还需要考虑房间的朝向、隔热性能、人员数量、照明设备、电器设备等因素对冷负荷的影响。
例如，在南北朝向的房间中，夏季南面的负荷比北面的要大，而冬季则相反。
在隔热性能较
好的房间中，冷负荷也会相应降低。
而人员数量、照明设备、电器设备等因素也会增加房间的热负荷，从而影响空调的冷负荷计算。
总之，空调冷负荷计算是一个比较复杂的过程，需要根据具体情况进行综合考虑。
通过合理的冷负荷计算，我们可以选择到合适的空调设备，从而达到更加舒适、节能的室内环境。
空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标(W/m2空调面积见下表注:本表为最大负荷,在求建筑总冷负荷时,应考虑空调房间同时使用系数 0.7-0.9 空调设备选型一、机组选型机组选型步骤:A .估算或计算冷负荷估算总冷负荷,或通过有关的负荷计算法进行计算。
B .估算或计算热负荷估算总热负荷,或通过有关的负荷计算法进行计算。
C .初定机组型号根据总冷负荷,初次选定机组型号及台数D 、确定机组型号根据总热负荷,校核初定的机组型号及台数。
并确定机组型号。
二、机组选型案例例:建筑情况:北京市某办公楼建筑面积为 11000 m2², 空调面积为 10000 m2其中大会议室面积 500 m2, 小会议室面积为 1500 m2, 办公楼建筑面积为 8000 m2含有新风。
A .计算冷负荷。
a .按空调冷负荷法估算:大会议室 500 x 358=179000W=179Kw小会议室:1500 X 235=352500=352.5kw办公区:7000X 151=1057000=1057kw合计:358十 235+1208=1588.5KW选主机时负荷:1588.5X0. 70=1112kwb .按建筑面积法估算:11000X98=1212000W=1078kWc .由 1 、 2 计算结果,冷负荷按 1112KW 计算。
B .计算热负荷按空调热负荷法计算:11000 X 60=660000W=660KWC .初选定机组型号及台数:1、若方案采用水源热泵①确定机组型号:总冷负荷为 1112kw ,两台 GSHP580型水源热泵机组机组在水温为 16~18℃, 供回水温度 7~17℃时制冷量为 1152kw 。
略大于冷负荷, 符合要求。
总热负荷为 660kw ,一台 GSHP580型水源热泵机组在水温为 16~18℃,供回水温度 55~45℃时制热量为 665kw 。
略大于热负荷,符合要求。
②最后确定为两台 GSHP580型水源机组,其中,夏季制冷时,采用两台机组,冬季制热时,采用一台机组即可(在室外温度较低时采用两台机组进行制热。
空调冷热负荷与新风负荷估算指标空调冷热负荷与新风负荷估算指标是评估和计算建筑物需要的空调冷热负荷以及新风换气量的方法和指标。
这些指标在建筑设计、能源管理和空调系统运行中起到了重要的作用。
本文将详细介绍空调冷热负荷与新风负荷估算的相关指标和方法。
首先，我们来了解一下空调冷热负荷的估算指标。
空调冷热负荷是指空调系统需要提供的冷热量，可以通过以下指标进行估算：1.总冷负荷：总冷负荷是指建筑物在冷却模式下需要的冷量。
它包括了建筑物的传导、对流和辐射热量损失，以及人员、照明、设备和太阳辐射等产生的热负荷。
总冷负荷可以通过热传导方程、热阻和传热系数来计算。
2.人员热负荷：人员热负荷是指建筑物中人员产生的热量。
它可以通过人员数量和每人的热负荷系数来计算。
一般情况下，人员热负荷系数为60-100W/人。
3.设备热负荷：设备热负荷是指建筑物中设备产生的热量。
它可以通过设备功率和每个设备的热负荷系数来计算。
常见的设备热负荷系数为100-200W/m24.照明热负荷：照明热负荷是指建筑物中照明产生的热量。
它可以通过照明功率和每个照明设备的热负荷系数来计算。
常见的照明热负荷系数为12-15W/m25.太阳辐射热负荷：太阳辐射热负荷是指太阳辐射对建筑物产生的热量。
它可以通过建筑物的朝向、玻璃窗的面积和太阳辐射热负荷系数来计算。
在进行空调冷负荷估算时，需要综合考虑以上各项指标，并根据建筑物的具体情况进行计算和调整。
除了空调冷热负荷，新风负荷也是重要的估算指标。
新风负荷是指建筑物需要的新鲜空气量，可以通过以下指标进行估算：1.人员新风负荷：人员新风负荷是指建筑物中人员所需要的新鲜空气量。
它可以通过人员数量和每人的新风负荷系数来计算。
常见的人员新风负荷系数为30-40m3/h·人。
2.设备新风负荷：设备新风负荷是指建筑物中设备产生的需氧量。
它可以通过设备功率和每个设备的新风负荷系数来计算。
常见的设备新风负荷系数为50-150m3/h·kW。
6空调设计参数与冷负荷计算用基册数据6.1室内外设计参数6.1.1室外气象参数室外气象参数见表金”"续表6-16.1.2室内空调设计蒙数6. L 2 1 舒适性空调设计参数舒适性空气调节房间的室内空气参数应根据室外空气参数、冷源情况、经济条件和节能要求以及室内参数综合作用下的舒适条件，参考表6-2选用口表6-2舒适性空气调节房间的室内设计参数6. 1.2.2 工艺性空调设计参数工艺性空调设计参数见表6H7：5袤64生产工艺性空调室内设计参数6,2围护结构温差传热冷负荷计算用基础数据网此方画的数据很多，限于篇幅，本书只列举与第7章冷负荷计算例题有关的一些计算温差传热冷负荷用数据，见表表646 （如外墙结构类型及有关数据从序号1 ~序号36,本书只列出序号21中的一些数据八详尽数据参见《中央空调常用数据速查手册》及其他资料。
表6-4外墙结拘类型及有关数据表6-5膜面结构分类及相关敷据表6高外墙冷负荀计算温度（I型外墙裹65屋面冷负荷计算温度4 （七）袤6国1 ~IV型结构地点惨正值血（^）表69北京室外（7月份）综合温度二（七）表6-1。
外赛面放热系里博正值*6-11吸收系数修正值q表品12不同类型窗玻瑞的传热赛数△值表6-13不同类型窗根的装璃窗传蒸系数修正值Cua6-14有内遮阳设施玻璃窗的传热系效修正值Q表6-15玻璃窗的逐时冷负荷计算温度人（七）表6J6玻璃窗的地点修正值包（化）6.3外窗太阳辐射冷负荷计算用基础数据外窗太阳辐射冷负荷计算用基础数据皿见表64 ~我6-21。
衰6-17窗玻瑁的谑挡系数a值表6-18国的内球阳系数圾值衰金19窗的有效面积素数a值装并掘北纬刎。
透过标准玻璃窗的太阳总箱射照度表6-21 40°N纬度带有内遗阳冷负荷系数值Cue6.4人体、照明、设备等散热形成冷负荷计算用基础数据人体、照明，设备散热形成冷负荷计算用基础数据।⑵见表6-22 ~表6-27。

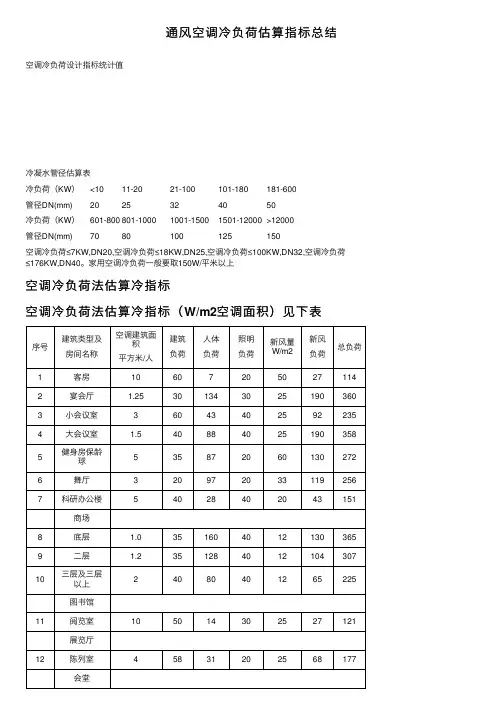

通风空调冷负荷估算指标总结空调冷负荷设计指标统计值冷凝⽔管径估算表冷负荷（KW）<1011-2021-100101-180181-600管径DN(mm)2025324050冷负荷（KW）601-800801-10001001-15001501-12000>12000管径DN(mm)7080100125150空调冷负荷≤7KW,DN20,空调冷负荷≤18KW,DN25,空调冷负荷≤100KW,DN32,空调冷负荷≤176KW,DN40。
家⽤空调冷负荷⼀般要取150W/平⽶以上空调冷负荷法估算冷指标空调冷负荷法估算冷指标（W/m2空调⾯积）见下表序号建筑类型及房间名称空调建筑⾯积平⽅⽶/⼈建筑负荷⼈体负荷照明负荷新风量W/m2新风负荷总负荷1客房10607205027114 2宴会厅 1.25301343025190360 3⼩会议室36043402592235 4⼤会议室 1.5408840251903585健⾝房保龄球535872********* 6舞厅320972033119256 7科研办公楼54028402043151商场8底层 1.0351604012130365 9⼆层 1.235128401210430710三层及三层以上24080401265225图书馆11阅览室105014302527121展览厅12陈列室45831202568177会堂13报告厅235584025136269 14公寓住宅107014205054158硬剧院15观众厅0.530228158174447 16休息厅270642040216370 17化妆室44035502055180体育馆18⽐赛馆 2.53565401565205 19休息厅57027.5204086203 20贵宾厅85817305068173医院21⾼级病房110 22⼀般⼿术室150 23洁净⼿术室300 24X光CTB超150 25餐馆300注：本表为最⼤负荷，在求建筑总冷负荷时，应考虑空调房间同时使⽤系数0.7-0.9按建筑⾯积冷指标进⾏估算建筑⾯积冷指标注：1）上述指标为总建筑⾯积的冷负荷指标：建筑⾯积的总建筑⾯积⼩于5000平⽶时，取上限；⼤于l0000平⽶，取下限值。
风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。
根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。
2、根据计算式准确算估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室内温度下的焓值，HO送风温度下的焓值，已知室内温度及风机盘管的送风温差，送风温度=室内温度－送风温差根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统送风区域的最大允许流速根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风口尺寸大一号选择主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩风管尺寸风压估算如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。
冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。
负荷指标（估算）（仅供参考）
空调冷负荷法估算冷指标
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数
0.7-0.9
按建筑面积冷指标进行估算
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。
2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
3、由于地区差异较大，上述指标以北京地区为准。
南方地区可按上限采
取。
热负荷估算：
（l）按建筑面积热指标进行估算
注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。
(2）窗墙比公式法：
q=(7a+1.7)W/F(tn-tw)W/m2;
说明：
q—建筑物的供热指标，W/m2²。
a—外窗面积与外墙面积（包括窗之比）；
W一外墙总面积（包括窗），m2²
F一总建筑面积， m2
tn一室内供暖设计温度，℃
tw一室外供暖设计温度，℃
建筑物冷负荷概算指标香港
各类建筑物锅炉负荷估算W/m3℃
热损失概算W/m℃
W/m℃一每m3房间容积，室内外温差1℃时的热量W。
冷库冷负荷概算指标。
中央空调冷量估算
1.逐时冷负荷计算应按国家现行采暖通风与空气调节设计规范的要求进行;
2.空调房间或区域的夏季冷负荷,应按各项逐时冷负荷的综合最大值确定;
3.空调系统冷负荷,应根据所服务房间的同时使用情况,按各空调房间或区域逐时冷负荷的综合最大值确定;
4.在方案设计阶段,一般采用冷负荷指标估算确定,同时参照层高、楼层、窗户面积大小、人员数量等进行修正;
住宅类建筑空调冷负荷估算指标：
1以上估算指标是在层高2.8m以下的数据,层高2.8m以上根据具体高度乘以1.1-1.2的修正系数,对于挑高空间层高5m以上一般按不低于300 w/m2估算;
2房间有两面外墙以上估算指标需乘以1.1的修正系数;如果有外墙为西晒方向的话也需要预大冷量;
3间在顶层估算指标需乘以1.1的修正系数;
4房间有落地玻璃或外墙玻璃窗户面积超过2m2,估算指标相应乘以1.1-1.2的修正系数;
5空调制热要求较高的区域估算指标需乘以1.2的修正系数;
6如房间四周上下均为内墙,估算指标需乘以0.8-0.9的修正系数; 7如一个房间同时有以上几种情况存在,则将以上各个修正系数相乘再乘以估算指标;
8在一些需要快速制冷制热的区域,应将冷量预大,如：餐厅;餐厅一般只会用于吃饭时间,如果制冷制热速度不够快的话,客户吃完饭后空调的效果才会慢慢体系出来,这样客户可能会不满意贵公司设计的一个空调效果,从而影响到公司的一个口碑与经济效益;。
三、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标（W/m2空调面积）见下表序号建筑类型及房间名称空调建筑面积平方米/人建筑负荷人体负荷照明负荷新风量W/m2新风负荷总负荷1 客房10 60 7 20 50 27 1142 宴会厅 1.25 30 134 30 25 190 3603 小会议室 3 60 43 40 25 92 2354 大会议室 1.5 40 88 40 25 190 3585 健身房保龄球 5 35 87 20 60 130 2726 舞厅 3 20 97 20 33 119 2567 科研办公楼 5 40 28 40 20 43 151商场8 底层 1.0 35 160 40 12 130 3659 二层 1.2 35 128 40 12 104 30710 三层及三层以上 2 40 80 40 12 65 225图书馆11 阅览室10 50 14 30 25 27 121展览厅12 陈列室 4 58 31 20 25 68 177会堂13 报告厅 2 35 58 40 25 136 26914 公寓住宅10 70 14 20 50 54 158硬剧院15 观众厅0.5 30 228 15 8 174 44716 休息厅 2 70 64 20 40 216 37017 化妆室 4 40 35 50 20 55 180体育馆18 比赛馆 2.5 35 65 40 15 65 20519 休息厅 5 70 27.5 20 40 86 20320 贵宾厅8 58 17 30 50 68 173医院21 高级病房11022 一般手术室15023 洁净手术室30024 X光CTB超15025 餐馆300 注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9四、按建筑面积冷指标进行估算建筑面积冷指标建筑名称冷负荷指标W/m22建筑面积建筑名称冷负荷指标W/m2建筑面积旅馆80-90体育馆100-135200-350（按人员座位数）办公楼85-100图书馆35-40 计算机房190-380医院80-90 数据处理320-400商店105-125营业厅设空调时，200-250按营业厅面积剧院126-160200-300（按观众厅面积）会堂180-225注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。
冷负荷计算及空调型号推荐一、机房冷负荷计算(一)机房设计要求计算中心机房属于大型重要的计算机中心。
机房总面积近100平方米，机房内有严格的温、湿度要求，机房内按国标GB2887-89《计算机场地安全要求》的规定配置空调设备：同时，主机房区的噪声声压级小于70分贝主机房内要维持正压，与室外压差大于9.8帕送风速度不小于3米/秒在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升为使机房能达到上述要求，应采用精密空调机组才能满足要求。
空调负荷的确定1：机房主要热量的来源设备负荷（计算机及机柜热负荷）；机房照明负荷；建筑维护结构负荷；补充的新风负荷；人员的散热负荷等。
其他热负荷分析：（1）计算机设备热负荷：Q1=860xPxη1η2η3 Kcal/hQ：计算机设备热负荷P：机房内各种设备总功耗η1：同时使用系数η2：利用系数η3 ：负荷工作均匀系数通常，η1η2η3取0.6—0.8之间，本设计考虑容量变化要求较小，取值为0.6。
（2）照明设备热负荷：Q2=CxP Kcal/hP：照明设备标定输出功率C：每输出1W放热量Kcal/hw（白炽灯0.86口光灯1）根据国家标准《计算站场地技术要求》要求，机房照度应大于2001x，其功耗大约为20W/M2以后的计算中，照明功耗将以20 W/M2为依据计算。
（3）人体热负荷Q3=PxN Kcal/hN：机房常有人员数量P：人体发热量，轻体力工作人员热负荷显热与潜热之和，在室温为21℃和24℃时均为102Kcal。
（4）围护结构传导热Q4=KxFx(t1-t2)Kcal/hK：转护结构导热系统普通混凝土为1.4—1.5F：转护结构面积t1：机房内内温度℃t2：机房外的计算温度℃在以后的计算中，t1-t2定为10℃计算。
屋顶与地板根据修正系数0.4计算。
（5）新风热负荷计算较为复杂，在此方案中，我们以空调本身的设备余量来平衡，不另外计算。
（6）其他热负荷除上述热负荷外，在工作中使用的示波器、电烙铁、吸尘器等也将成为热负荷，由于这些设备功耗小，只粗略根据其输入功率与热功当量之积计算。
