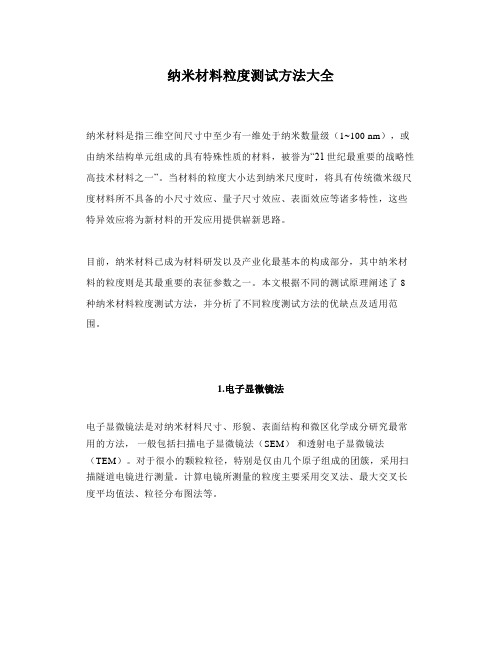

纳米材料粒度测试方法大全
纳米材料粒度测试方法大全纳米材料是指三维空间尺寸中至少有一维处于纳米数量级（1~100 nm），或由纳米结构单元组成的具有特殊性质的材料，被誉为“21世纪最重要的战略性高技术材料之一”。
当材料的粒度大小达到纳米尺度时，将具有传统微米级尺度材料所不具备的小尺寸效应、量子尺寸效应、表面效应等诸多特性，这些特异效应将为新材料的开发应用提供崭新思路。
目前，纳米材料已成为材料研发以及产业化最基本的构成部分，其中纳米材料的粒度则是其最重要的表征参数之一。
本文根据不同的测试原理阐述了8种纳米材料粒度测试方法，并分析了不同粒度测试方法的优缺点及适用范围。
1.电子显微镜法电子显微镜法是对纳米材料尺寸、形貌、表面结构和微区化学成分研究最常用的方法，一般包括扫描电子显微镜法（SEM）和透射电子显微镜法（TEM）。
对于很小的颗粒粒径，特别是仅由几个原子组成的团簇，采用扫描隧道电镜进行测量。
计算电镜所测量的粒度主要采用交叉法、最大交叉长度平均值法、粒径分布图法等。
模板剂聚苯乙烯球的SEM图硅微球的TEM图优点：该方法是一种颗粒度观测的绝对方法，因而具有可靠性和直观性。
缺点：测量结果缺乏整体统计性；滴样前必须做超声波分散；对一些不耐强电子束轰击的纳米颗粒样品较难得到准确的结果。
2.激光粒度分析法激光粒度分析法是基于Fraunhofer衍射和Mie氏散射理论，根据激光照射到颗粒后，颗粒能使激光产生衍射或散射的现象来测试粒度分布的。
因此相应的激光粒度分析仪分为激光衍射式和激光动态散射式两类。
一般衍射式粒度仪适于对粒度在5μm以上的样品分析，而动态激光散射仪则对粒度在5μm以下的纳米、亚微米颗粒样品分析较为准确。
所以纳米粒子的测量一般采用动态激光散射仪。
纳米激光粒度仪结构图优点：样品用量少、自动化程度高、重复性好, 可在线分析等。
缺点：不能分析高浓度的粒度及粒度分布，分析过程中需要稀释，从而带来一定误差。
3.动态光散射法动态光散射也称光子相关光谱，是通过测量样品散射光强度的起伏变化得出样品的平均粒径及粒径分布。
纳米粒度分析
10
100 Diameter (nm) Record 41: H in PBS b
1000
10000
5nm 和 50nm的球形颗粒、数量相同 50nm的球形颗粒、数量相同
NUMBER VOLUME 4 3 = πr 3
Relative % in class
INTENSITY =d6
Relative % in class
Raw Correlation Data
0.8000
0.7000
0.6000
Correlation Coefficient
0.5
0.4000
0.3000
0.2000
0.1000
0 0.1000
10.
1000. Time (us)
1.e+5
1.e+7
1.e+9
非常大的颗粒，高分布宽度， 非常大的颗粒，高分布宽度，存在非常大的颗粒
光强度与粒径的关系
体积与粒径的关系
数量与粒径的关系
体积分布：V α d3
Size DistriHale Waihona Puke ution by V olume 15
Volume (%)
10
5
0 1
10
100 Diameter (nm) Record 41: H in PBS b
1000
10000
数量分布：Nα d
Size Distribution by N umber 25 20 Number (%) 15 10 5 0 1
光子相关光谱法（PCS）：测量悬浮液中做布 光子相关光谱法（PCS）：测量悬浮液中做布 ）： 朗运动的粒子数和粒径之间的关系。 朗运动的粒子数和粒径之间的关系。也称作动 态光散射（ 态光散射（Dynamic Light Scattering ， DLS）。 ）。
纳米材料的粒度分析与形貌分析
首先要分清是对颗粒的一次粒度还是 对二次粒度进行分析。
• 一次粒度的分析主要采用电镜的直观观测，根据需要和样品的粒度 范围，可依次采用扫描电镜(SEM)、透射电镜(TEM)、扫描隧道电镜 (STM)、原子力显微镜(AFM)观测，直观得到单个颗粒的原始粒径及 形貌。
• 由于电镜法是对局部区域的观测，所以，在进行粒度分布分析时，需 要多幅照片的观测，通过软件分析得到统计的粒度分布。电镜法得到 的一次粒度分析结果一般很难代表实际样品颗粒的分布状态。
• 纳米材料颗粒体系二次粒度统计分析方法，按原理分较先进的三种典 型方法是:高速离心沉降法、激光粒度分析法和电超声粒度分析法。
1.2.2.电镜观察粒度分析
• 最常用的方法，不仅可以进行纳米颗粒大 小的分析，也可以对颗粒大小的分布进行 分析，还可以得到颗粒形貌的数据。
• 扫描电镜 和 透射电镜 • 主要原理：通过溶液分散制样的方式把纳
• 体相元素组成分析方法： 原子吸收、原子发射、ICP质谱（破坏性） X射线荧光与衍射分析方法 （非破坏性）
3.2 X射线荧光光谱分析方法（XFS）
• 原理： X射线荧光的能量或波长是特征性的 ，与元素有一一对应关系。
• 用途：定性和半定量
• 表面分析方法： X射线光电子能谱（XPS）分析方法 俄歇电子能谱（AES）分析方法 电子衍射分析方法 二次离子质谱（SIMS）分析方法等
获得信息：
• X射线光电子能谱法（XPS）能够提供样品 表面的元素含量与形态，其信息深度约为 3-5nm。
• 俄歇电子能谱是利用电子枪所发射的电子 束逐出的俄歇电子对材料表面进行分析的 方法，而且是一种灵敏度很高的分析方法 ，其信息深度为1.0--3.0nm，绝对灵敏度可 达到10-3个单原子层，是一种很有用的分析 方法。
• 一次粒度的分析主要采用电镜的直观观测，根据需要和样品的粒度 范围，可依次采用扫描电镜(SEM)、透射电镜(TEM)、扫描隧道电镜 (STM)、原子力显微镜(AFM)观测，直观得到单个颗粒的原始粒径及 形貌。
• 由于电镜法是对局部区域的观测，所以，在进行粒度分布分析时，需 要多幅照片的观测，通过软件分析得到统计的粒度分布。电镜法得到 的一次粒度分析结果一般很难代表实际样品颗粒的分布状态。
• 纳米材料颗粒体系二次粒度统计分析方法，按原理分较先进的三种典 型方法是:高速离心沉降法、激光粒度分析法和电超声粒度分析法。
1.2.2.电镜观察粒度分析
• 最常用的方法，不仅可以进行纳米颗粒大 小的分析，也可以对颗粒大小的分布进行 分析，还可以得到颗粒形貌的数据。
• 扫描电镜 和 透射电镜 • 主要原理：通过溶液分散制样的方式把纳
• 体相元素组成分析方法： 原子吸收、原子发射、ICP质谱（破坏性） X射线荧光与衍射分析方法 （非破坏性）
3.2 X射线荧光光谱分析方法（XFS）
• 原理： X射线荧光的能量或波长是特征性的 ，与元素有一一对应关系。
• 用途：定性和半定量
• 表面分析方法： X射线光电子能谱（XPS）分析方法 俄歇电子能谱（AES）分析方法 电子衍射分析方法 二次离子质谱（SIMS）分析方法等
获得信息：
• X射线光电子能谱法（XPS）能够提供样品 表面的元素含量与形态，其信息深度约为 3-5nm。
• 俄歇电子能谱是利用电子枪所发射的电子 束逐出的俄歇电子对材料表面进行分析的 方法，而且是一种灵敏度很高的分析方法 ，其信息深度为1.0--3.0nm，绝对灵敏度可 达到10-3个单原子层，是一种很有用的分析 方法。
粒度分析
扫描电镜有很大的扫描范围，原则上从1nm到mm量级均可以用扫描电镜进行粒度分析。而对于透射电镜，由 于需要电子束透过样品，因此，适用的粒度分析范围在1-300nm之间。
对于电镜法粒度分析还可以和电镜的其他技术连用，可以实现对颗粒成份和晶体结构的测定，这是其他粒度 分析法不能实现的。
沉降法
沉降法又分为：沉降天平、光透沉降、离心沉降等 。
超声
超声波发生端（RF Generator） 发出一定频率和强度的超声波，经过测试区域，到达信号接收端（RF Detector）。当颗粒通过测试区域时，由于不同大小的颗粒对声波的吸收程度不同，在接收端上得到的声波的衰 减程度也就不一样，根据颗粒大小同超声波强度衰减之间的关系，得到颗粒的粒度分布，同时还可测得体系的固 含量。
意义
意义
在现实生活中，有很多领域诸如能源、材料、医药、化工、冶金、电子、机械、轻工、建筑及环保等都与材 料的粒度分子息息相关 。在高分子材料方面，如聚乙烯树脂是一种多毛细孔的粉状物质，其性质和性能不仅受 分子特征颗粒表面形貌、平均粒度、粒度分 布）有密切的关系。聚乙烯的分子和形态学又决定了聚合物成型加工时的特征和制品性能。研究表明，树脂的颗 粒形态好、平均粒径适中、粒度分布均匀有利于聚合物成型加工，因此，人们往往需要对聚氯乙烯树脂进行粒度 分析测试。在纳米添加剂改性塑料方面，在塑料中添加纳米材料作为塑料的填充材料，不仅可以增加塑料的机械 强度，还可以增加塑料对气体的密闭性能以及增加阻燃等性能。这些性能的体现直接和添加的纳米材料的形状、 颗粒大小以及分布等因素有着密切关系。因此，必须对这些纳米添加剂进行颗粒度的表征和分析。
斯托克斯Stokes定律 ：根据不同粒径的颗粒在液体中的沉降速度不同测量粒度分布的一种方法。它的基本 过程是把样品放到某种液体中制成一定浓度的悬浮液，悬浮液中的颗粒在重力或离心力作用下将发生沉降。大颗 粒的沉降速度较快，小颗粒的沉降速度较慢。斯托克斯Stokes定律是沉降法粒度测试的基本理论依据；
对于电镜法粒度分析还可以和电镜的其他技术连用，可以实现对颗粒成份和晶体结构的测定，这是其他粒度 分析法不能实现的。
沉降法
沉降法又分为：沉降天平、光透沉降、离心沉降等 。
超声
超声波发生端（RF Generator） 发出一定频率和强度的超声波，经过测试区域，到达信号接收端（RF Detector）。当颗粒通过测试区域时，由于不同大小的颗粒对声波的吸收程度不同，在接收端上得到的声波的衰 减程度也就不一样，根据颗粒大小同超声波强度衰减之间的关系，得到颗粒的粒度分布，同时还可测得体系的固 含量。
意义
意义
在现实生活中，有很多领域诸如能源、材料、医药、化工、冶金、电子、机械、轻工、建筑及环保等都与材 料的粒度分子息息相关 。在高分子材料方面，如聚乙烯树脂是一种多毛细孔的粉状物质，其性质和性能不仅受 分子特征颗粒表面形貌、平均粒度、粒度分 布）有密切的关系。聚乙烯的分子和形态学又决定了聚合物成型加工时的特征和制品性能。研究表明，树脂的颗 粒形态好、平均粒径适中、粒度分布均匀有利于聚合物成型加工，因此，人们往往需要对聚氯乙烯树脂进行粒度 分析测试。在纳米添加剂改性塑料方面，在塑料中添加纳米材料作为塑料的填充材料，不仅可以增加塑料的机械 强度，还可以增加塑料对气体的密闭性能以及增加阻燃等性能。这些性能的体现直接和添加的纳米材料的形状、 颗粒大小以及分布等因素有着密切关系。因此，必须对这些纳米添加剂进行颗粒度的表征和分析。
斯托克斯Stokes定律 ：根据不同粒径的颗粒在液体中的沉降速度不同测量粒度分布的一种方法。它的基本 过程是把样品放到某种液体中制成一定浓度的悬浮液，悬浮液中的颗粒在重力或离心力作用下将发生沉降。大颗 粒的沉降速度较快，小颗粒的沉降速度较慢。斯托克斯Stokes定律是沉降法粒度测试的基本理论依据；
纳米材料的测试与表征-精选文档
光散射法粒度分析
• 测量范围广,现在最先进的激光光散射粒度 测试仪可以测量1nm～3000μｍ,基本满足 了超细粉体技术的要求 • 测定速度快,自动化程度高,操作简单，一般 只需1～1.5min • 测量准确,重现性好
• 可以获得粒度分布
激光相干光谱粒度分析法
• 通过光子相关光谱（PCS）法，可以测量粒子的 迁移速率。而液体中的纳米颗粒以布朗运动为主， 其运动速度取决于粒径，温度和粘度等因素。在 恒定的温度和粘度条件下，通过光子相关光谱 （PCS）法测定颗粒的迁移速率就可以获得相应 的颗粒粒度分布 • 光子相关光谱(ＰＣＳ)技术能够测量粒度度为纳 米量级的悬浮物粒子,它在纳米材料，生物工程、 药物学以及微生物领域有广泛的应用前景
高分子纳米微球研究
沉降法粒度分析
沉降法的原理是基于颗粒在悬浮体系时，颗粒本 身重力(或所受离心力)、所受浮力和黏滞阻力三 者平衡，并且黏滞力服从斯托克斯定律 （F=6πrηv）来实施测定的，此时颗粒在悬浮体 系中以恒定速度沉降，且沉降速度与粒度大小的 平方成正比 重力沉降： 2～100μｍ的颗粒
• HRTEM是观察材料微观结构的方法。不仅 可以获得晶包排列的信息，还可以确定晶 胞中原子的位置。 • 200KV的TEM点分辨率为0.2nm，1000KV 的TEM点分辨率为0.1nm。 • 可以直接观察原子象
扫描探针显微镜（SPM）
• 扫描探针显微镜（Scanning Probe Microscope，SPM）是扫描隧道显微镜 （STM)及在扫描隧道显微镜的基础上发展 起来的各种新型探针显微镜（原子力显微 镜AFM,激光力显微镜LFM，磁力显微镜 MFM等等）的统称
• 对于不同原理的粒度分析仪器，所依据的测量原理不同， 其颗粒特性也不相同，只能进行等效对比，不能进行横向 直接对比。
纳米材料粒度测试方法大全
纳米材料粒度测试方法大全纳米材料粒度测试是纳米材料研究和应用中非常重要的一项工作，通过准确测量纳米材料的粒度可以了解其物理性质和化学性质，为纳米材料的合成、应用和性能优化提供数据支持。
下面将介绍几种常用的纳米材料粒度测试方法。
1.扫描电子显微镜(SEM)：SEM是一种通过扫描纳米材料表面的高能电子束来观察和测量纳米材料粒度的方法。
该方法具有分辨率高、测量精度高、对纳米材料样品无需特殊处理等特点。
通过SEM观察到的纳米材料外观图像可以用于测量粒径、形貌和分布等参数。
2.透射电子显微镜(TEM)：TEM是一种通过透射电子束观察纳米材料内部结构的方法，也可用于测量纳米材料的粒度。
TEM具有高分辨率，可以观察到纳米尺度的细节。
通过对TEM图像的分析，可以根据纳米材料的投影面积和长度等参数来计算纳米材料的粒径。
3.动态光散射(DLS)：DLS是一种通过检测纳米材料颗粒在溶液中的布朗运动来测量纳米材料粒度的方法。
它利用激光束照射纳米颗粒溶液，测量散射光的强度和角度分布，从而得到纳米材料的尺寸分布。
DLS具有非接触式测量、快速、方便等特点，适用于纳米材料的溶液或悬浮液样品。
4.X射线衍射(XRD)：XRD是一种通过测量材料晶体的衍射角度来确定晶体结构和晶粒尺寸的方法。
对于具有晶体结构的纳米材料，可以通过XRD图谱的峰宽来估算晶粒尺寸。
XRD具有无损测量、精度高等特点，适用于晶体结构明确的纳米材料。
5.傅里叶红外光谱(FTIR)：FTIR是一种通过测量纳米材料在红外波段的吸收光谱来研究纳米材料结构和成分的方法。
纳米材料的粒度也可以通过红外吸收峰的强度和位置进行定性和定量分析。
FTIR具有所需样品量少、分辨率高等特点，适用于纳米材料的表面分析和组成分析。
6.水中悬浮液测定法：将纳米材料置于水中制备悬浮液，通过测量悬浮液的光学性质如透光率等，可以间接测得纳米材料的粒度。
该方法操作简单、快速，可用于大量样品的测量。
7.气相吸附法：纳米材料的比表面积可以通过气相吸附法来测量。
材料粒度分析
3.光衍射法粒度测试
测量原理
当光入射到颗粒时，会产生衍射， 小颗粒衍射角大，而大颗粒衍射角小， 某一衍射角的光强度与相应粒度的颗 粒多少有关。
测量原理示意图
测量方法
激光衍射
0.05—500μ m
X光小角衍射
0.002—0.1μ m
激光衍射
目前的激光法粒度仪基本上都同时应 用了夫琅霍夫 (Fraunhofer) 衍射理论和 米氏(Mie)衍射理论，前者适用于颗粒直 径远大于入射波长的情况，即用于几个 微米至几百微米的测量；后者用于几个 微米以下的测量。
2.显微镜
采用定向径方法测量
光学显微镜
0.25——250μ m
电子显微镜
0.001——5μ m
显微镜测定粒度要求统计颗粒的总数：
粒度范围宽的粉末———10000以上
粒度范围窄的粉末———1000
左右
显微镜方法的优缺点
缺点 优点 可直接观察粒子形状 代表性差 可直接观察粒子团聚 重复性差 测量投影面积直径 光学显微镜便宜 速度慢
§2 激光粒度分析法
由于Fraunhofer衍射理论只适用于颗粒尺寸远大于入射光波长， 所以，实际中采用X射线做光源，可大大降低所能测量的颗粒的 最小粒径，使测量范围扩大。 微米粒度仪使用氦-氖激光源，采用Mie理论的测试范围较采用 Fraunhofer衍射原理更宽，结果更精确。但测前要对样品及分散 介质的光学参数如折射率等进行设定，并要求颗粒是球形的。 多普勒分析可同时测量粒子的粒径分布和粒子流速。 光子相关光谱法是应用广泛的一种测量纳米粒度的方法。
1.粒度表征的价值
粒度大小、分布、在介质中的分散性能以及 二次粒子的聚集形态等度纳米材料的性能具 有重要影响，所以粒度表征是是纳米材料研 究的一个重要方面 由于纳米材料的特性和重要性，促进了粒度 表征方法和技术的发展，纳米粒度表征已经 发展成为现代粒度表征的重要领域。
粒度分析实验范文
粒度分析实验范文
实验步骤如下：
1.样品制备：选择适当的材料样品，如金属粉末、陶瓷颗粒等，根据实验目的决定样品的数量和尺寸范围。
将样品置于特定的容器中，保证样品的均匀性和稳定性。
2.实验仪器：准备一台适用于粒度分析的仪器，如激光粒度仪、显微镜、扫描电子显微镜等。
根据实验要求选择合适的仪器，并确保仪器的工作状态正常。
3.采集图像数据：使用仪器获取样品的图像数据，可以通过显微镜直接观察颗粒形态，并进行记录。
对于较大颗粒或不透明样品，可以通过扫描电子显微镜获取高分辨率的图像。
4.图像处理：将图像导入图像处理软件，对图像进行处理和分析。
常用的图像处理方法有二值化、边缘检测、粒径测量等。
通过这些方法，可以提取颗粒的形态特征和粒径分布信息。
5.数据分析：对处理后的图像数据进行分析。
可以使用统计学方法计算颗粒的平均粒径、标准差、尺寸分布曲线等参数。
同时，还可以比较不同处理条件下的颗粒尺寸差异，以及颗粒形态的变化。
6.结果展示：将实验结果进行归纳总结，并绘制直方图、散点图等图表展示颗粒尺寸分布和形态特征。
同时，可以通过图像对比展示颗粒形态的差异。
总结起来，粒度分析实验通过图像处理和数据分析，可以获得颗粒的尺寸分布和形态特征。
它是一种非常有效的研究材料颗粒特性的方法，可以在材料科学、环境科学等领域得到广泛应用。
纳米材料分析办法大全
▪ 用光束激发样品的过程可以表示为：
▪ 式中M为中性分子或原子，M+*为处于激发态 的离子，hν为入射光子，e-为射出的光电子。
电子能谱
测试的基本过程
▪ 由光源（X射线管、真空紫外灯或同步辐射 源）产生的单能光束照射样品，使原子（或 分子）（M）中的电子（ hν ）受激而发射 出来；
▪ 再用能量分析器测量这些电子e-的能量分布；
▪ 多通道检测器是由多个微型单通道电子倍 增器组合在一起而制成的一种大面积检测 器，也称位敏检测器或多阵列检测器。
电子能谱仪-灵敏度和分辨率
▪ 评价一台谱仪性能好坏，主要从谱仪的分 辨率、灵敏度、稳定性和多用性等方面来 考虑。
▪ 对于任何一台能谱仪来说，上述性能指标 总是相互制约的。
▪ 例如，分辨率的提高通常伴随着灵敏度的 下降，反过来也一样。
▪ 得到以被测电子的动能（或结合能）为横坐 标，以电子计数率为纵坐标的电子能谱图；
▪ 分析能谱，就能得到样品中原子或分子的有 关信息。
电子能谱分类
根据激发源的不同，可分为： ▪ （真空）紫外光电子能谱（UPS） ▪ 外壳层光电子能谱（PESOS） ▪ 分子光电子能谱（MPS） ▪ X射线光电子能谱（XPS） ▪ 化学分析光电子能谱（ESCA） ▪ 内壳层光电子能谱（PESIS）
电子能谱仪-分辨率（R）
由下述因素决定： ▪ 激发射线的固有宽度 ▪ 发射光电子的能级本征宽度 ▪ 电子能量分析器的分辨本领 分辨率有绝对分辨率和相对分辨率两种表示
方法。 ▪ 绝对分辨率指光电子谱峰的半宽度，即峰
高一半处的宽度。 ▪ 相对分辨率为：
电子能谱仪
▪ 灵敏度（s）即谱峰的强度，通常用每秒的 脉冲数来表示。
纳米材料分析方法总结
▪ 式中M为中性分子或原子，M+*为处于激发态 的离子，hν为入射光子，e-为射出的光电子。
电子能谱
测试的基本过程
▪ 由光源（X射线管、真空紫外灯或同步辐射 源）产生的单能光束照射样品，使原子（或 分子）（M）中的电子（ hν ）受激而发射 出来；
▪ 再用能量分析器测量这些电子e-的能量分布；
▪ 多通道检测器是由多个微型单通道电子倍 增器组合在一起而制成的一种大面积检测 器，也称位敏检测器或多阵列检测器。
电子能谱仪-灵敏度和分辨率
▪ 评价一台谱仪性能好坏，主要从谱仪的分 辨率、灵敏度、稳定性和多用性等方面来 考虑。
▪ 对于任何一台能谱仪来说，上述性能指标 总是相互制约的。
▪ 例如，分辨率的提高通常伴随着灵敏度的 下降，反过来也一样。
▪ 得到以被测电子的动能（或结合能）为横坐 标，以电子计数率为纵坐标的电子能谱图；
▪ 分析能谱，就能得到样品中原子或分子的有 关信息。
电子能谱分类
根据激发源的不同，可分为： ▪ （真空）紫外光电子能谱（UPS） ▪ 外壳层光电子能谱（PESOS） ▪ 分子光电子能谱（MPS） ▪ X射线光电子能谱（XPS） ▪ 化学分析光电子能谱（ESCA） ▪ 内壳层光电子能谱（PESIS）
电子能谱仪-分辨率（R）
由下述因素决定： ▪ 激发射线的固有宽度 ▪ 发射光电子的能级本征宽度 ▪ 电子能量分析器的分辨本领 分辨率有绝对分辨率和相对分辨率两种表示
方法。 ▪ 绝对分辨率指光电子谱峰的半宽度，即峰
高一半处的宽度。 ▪ 相对分辨率为：
电子能谱仪
▪ 灵敏度（s）即谱峰的强度，通常用每秒的 脉冲数来表示。
纳米材料分析方法总结
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳米材料粒度分析一、实验原理纳米颗粒材料（粒径<100nm）是纳米材料中最重要的一种，可广泛用于纳米复合材料制备中的填料、光催化颗粒、电池电极材料、功能性分散液等。
粒径(或粒度)是纳米颗粒材料的一个非常重要的指标。
测试颗粒粒径的方法有许多种，其中，电子显微镜法和激光光散射法均可用纳米材料粒度的测试，电子显微镜法表征纳米材料比较直观，可观察到纳米颗粒的形态，但需要通过统计计数（一般需统计1000 个以上颗粒的粒径）方法来得到颗粒粒径，比较烦琐费时，尤其是在纳米颗粒的粒径分布较宽时，统计得到的粒径及粒径分布误差将增大。
激光光散射法得到的纳米颗粒粒径具有较好的统计意义，制样简单，测试速度快，但激光光散射法无法观察到颗粒形态，在测试非球形颗粒时测试误差也较大。
因此，上述两种纳米材料的测试方法各有优缺点。
本实验选用激光光散射法测试纳米材料的粒径及粒径分布。
所用仪器为Beckman-coulter N4 Plus 型激光粒度分析仪。
图1 为N4 Plus 型激光粒度分析仪的测量单元组成图，主要由HeNe 激光光源、聚焦透镜、样品池、步进马达、光电倍增管(PMT)、脉冲放大器和鉴别器(PAD)、数字自相关器、6802微处理器和计算机组成。
图1 N4 Plus 型激光粒度测试仪的测量单元组成图N4 Plus 型激光粒度分析仪的测量原理主要基于颗粒的布朗(Brownian)运动和光子相关光谱(Photon Correlation Spectroscopy, PCS)现象。
在溶液中，粒子由热导致与溶剂分子发生随机碰撞所产生的运动称为布朗运动，由于布朗运动，粒子在溶液中可发生扩散移动。
在恒定温度及某一浓度下，粒子的平移扩散系数与颗粒的粒径成反比，即符合Stokes-Einstein 方程：D =kBT3πηd（1）式中k B为玻尔兹曼常数(1.38×10-16erg/︒K)，T 为温度(︒K)，η为分散介质(或稀释剂)粘度(poise)，d 为颗粒粒径(cm)。
当激光束照射到溶液中的悬浮颗粒上时，由于颗粒的随机布朗运动，颗) )粒产生的散射光强也将不断起伏波动，这种现象称作光子相光光谱现象，如图 2 所示。
布朗运动越强烈，散射光强随机涨落的速率也就越快，反之亦然。
利用光子相光光谱法测量的粒径是下限大约是 3~5nm 。
图 2 散射光强随时间的起伏涨落当入射光场为稳定的高斯光场时， 散射光强的时间自相关函数（ Autocorrelation Function, ACF ）可以表示为G (2) (τ) = A(1 + β g (1)(τ 2（2）式中，A 为光强自相关函数 G (2)(τ)的基线，β为约束信噪比的实验常数，A 和β是依赖于样品、装置结构和光电子技术效率的常数，g(1)(τ)为散射光场的电场强度自相关函数。
通过数字相关仪测得的时间自相关函数 G(2)(τ)，即可得到被测颗粒的粒径信息。
对于最简单的单分散颗粒系，其光强自相关函数服从洛仑兹分布，是一指数衰减函数， 可表示为G (2) (τ) = A[1 + βexp(-2Γτ)]式中Γ为 Rayleigh 线宽。
光强自相关函数 G (2)(τ)如图 3 所示。
（3）⎰ 图3 自相关函数（ACF）Γ与表征颗粒布朗运动的平移扩散系数D 存在如下关系：Γ= Dq 2式中q 是散射矢量，由下式决定（4）q =4πnλθsin( )2（5）式中λ0是入射光在真空中的波长，θ是散射角，n 为分散介质折射率。
根据Γ值，可从式(4) 求得颗粒平移扩散系数D，最后由式(1)求得被测颗粒试样的粒径。
需要注意的是，Stokes- Einstein 公式是在不存在其他作用里的条件下得到的。
为此，在应用PCS 法测量时溶液中的颗粒浓度应充分稀释，颗粒表面也不应有静电荷，以避免颗粒间的相互作用。
对多分散颗粒系，电场自相关函数为单指数加权之和或者分布积分g(1) (τ) =∞G(Γ) exp(-Γτ)dΓ式中，G(Γ)为依赖于光强的归一化线宽分布函数。
（6）由式(6)求得G(Γ)后，光强随颗粒粒径的分布函数G(D)可由Stokes-Einstein 关系式从G(Γ) 中换算获得。
通常G2(τ)由数字相关仪测得，继而根据式(1)换算得到电场自相关系数g(1)(τ)，然后应用最小二乘法拟合优化求解式(6)中的G(Γ)，以使目标函数极小，最后求得颗粒分布。
方程(6)称为第I 类Fredholm 积分方程，它的求解是一个病态问题，对同一个g(1)(τ)存在无限多个的符合G(Γ)的方程。
目前，学者们已经提出了多种不同的近似求解方法，如累积分析法、双指数法、直方图法、非负约束最小二乘法和CONTIN 法等。
N4 Plus 粒径分析仪数据处理方法[4]N4 Plus 粒径分析仪提供了两种粒径分析模式，即unimodal 和SDP(Size Distribution Processor)。
Unimodal 模式主要用于分析粒径分布较窄的颗粒，可得出强均粒径(mean intensity-weighted particle size)和标准偏差(standard deviation)，其中标准偏差可在一定程度上反映粒径分布，但对于粒径分布较宽或存在多峰分布的颗粒误差较大。
SDP 模式分析可得到粒径及粒径分布，但这种方法与unimodal 相比，需要更精确的ACF 数据，因而需要较长的测试时间。
iUnimodal 分析模式在 N4 Plus 中有 80 个 ACF 时间通道，这些通道中得到的 ACF 减去基线(baseline)后，其值与时间存在幂律关系，见下：ln(G(τi ) - baseline) = a + b τi + c τ2 / 2(7)系数 b 和 c 分别是 ACF G 的第一和第二累积量，τi 表示迟滞时间（i=1,2,3…..80）。
b 等于 2Γ，b 的倒数与粒径平均值的倒数成比例关系，即：1 ≈ const b 1 < 1/ d >= const < d >(8)const = 1 . 3πη(9)2K 2 k TB式中角括号表示括号中的值为平均值，多分散指数(polydispersity index)与粒径分布变量系数(CV)的关系如下：1 CV =(10)则标准偏差(standard deviation)可按下式计算：SD=d ×CV(11)SDP 分析模式Unimodal 分析模式对粒径分布较为复杂的颗粒精度不高，而 SDP 分析可在无须任何假定条件下得到颗粒的粒径分布。
N4 Plus 不能对单独的颗粒进行记数，仪器必须在数学上分离由不同粒径产生的衰减时间。
这些衰减时间在不同时间的 ACF 中是复合在一起的，数学分离比较困难。
在 SDP 分析中的运算法则是一个称作 CONTIN 的 FORTRAN 程序，这个程序在分析 PCS 数据中已得到大量应用。
SDP 分析结果得到的是一张样品粒径分布的柱形图， 可以用强均分布(intensity distribution)或重均分布(weight distribution)表示。
强均向重均转换需要用到精确的 Mie 方程， 需要输入颗粒的折光指数，如果颗粒折光指数未知，则只能近似转换。
强均粒径分布柱形图中的每个粒径下所显示的含量值与该粒径的颗粒光散射强度占整个光散射强度的百分数成正比。
重均粒径分布反映的是样品中不同粒径颗粒所占的相对重量分率，通常比强均还有用。
另外强均粒径与散射角度有关，而重均粒径与散射角度无关。
对于球形粒子，强均粒径转换成重均粒径需要用到颗粒和分散介质的折光指数及 Mie 理论。
对于长径比小于 3:1 和粒径小于 500nm 且长径比小于 5:1 的非球形粒子，Mie 理论仍可进行较好地近似转换。
对于长柱形或高度不对称型的长形颗粒，目前还没有好的方法来进行强均和重均之间的转换。
对于电解质或透明粒子，假定颗粒的折光指数为零，不需要输入折光指数。
如果折光指数未知，N4 Plus 仪器会依据 Mie 理论提供一种近似的强均与重均粒径之间的转换，这种转换在很宽的折光指数范围内都具有较好的准确性。
在柱形粒径分布图中，每个峰的粒径是相应粒径范围的颗粒粒径的平均值，即：∑ ∑ i i∑d i a id = ia i（12）式中d 是峰的平均粒径，a i 是第 i 级粒径柱的相对强度，d i 是相应 i 级柱的粒径。
SD 定义为⎡ a (d ⎢ i1 - d)2⎤ 2⎥ SD(d) = ⎢ i⎢⎣∑a ⎥ ⎦（13）对于重均粒径分布图，与强均粒径分布计算类似。
除了每个峰的平均粒径、SD 和相对强度以外，还给出了整个颗粒样品的平均粒径和变量系数。
变量系数定义为：SD(d) CV =d（14）二、实验方法（1） 测试仪器及材料美国 Beckman-coulter 公司生产的 N4 Plus 粒径分析仪，见下图。
石英比色皿若干，无水乙醇和去离子水各 500ml ，滴管 3~4 支，清洁纸若干，超声波清洗器一台。
图 4 N4 Plus 粒径分析仪（2） 测试步骤① 制样：配制浓度为 5%的气相白炭黑分散液，将其超声分散特定时间，制得预分散液，再将少量分散液放入比色皿中，用大量去离子水稀释，将比色皿放入样品池中，用软件检测其光学浓度，如浓度过高，继续稀释，直至在仪器的测试浓度范围之内（即 5 ×104~1×106）；② 启动：打开电脑及粒径分析仪的电源开关，平衡仪器 10~20min ，启动粒径测试软件(PCS Soft)，检查电脑与粒径分析仪之间是否已经连接；③ 参数设置：按 SOM 快捷钮，输入测试温度、分散介质的粘度和折光指数，建立测试方法文件；④ 测试：在Run 菜单中打开Set up run，设置数据输出文件名，操作者姓名，选取测试方法文件，按Start Run 钮开始测试；⑤ 计算：分别用Unimodal distribution 和SDP analysis or distribution 分析模式对数据进行处理。
⑥ 记录：记录测试得到的不同粒径实验结果。
（3）清理工作将使用过的比色皿用无水乙醇清洗3 次，再在清洁的无水乙醇中超声洗涤1 分钟，将使用过的滴管也用无水乙醇洗涤干净，废液倒入废液瓶中，清理桌面，关闭粒径分析仪及计算机。
三、实验内容测试气相白碳黑在水中的分散粒径，考察超声波（超声时间分别为5min 和15min，分散液浓度5%）对粉体分散粒径的影响，每样测试2~3 次，计算实验误差。
四、结果与讨论⒈ 四种粒径分析方式得到的测试结果：(1)Sample 1：浓度5%白炭黑，水介质，超声分散5min。
