IG541气体灭火系统详述IG541惰性气体灭火系统是我厂主厂房区域和厂区内各配电间、电气设备及网络设备间的重要灭火设备。
一、系统概述（一）系统组成灭火剂储瓶：与灭火剂容器阀相连接。
启动气体储瓶：用于储存启动气体(氮气)与电磁启动装置相连。
灭火剂储瓶容器阀：装于灭火剂储瓶上，其上设有机械应急启动装置、安全泄压装置以及安全保险机构，可有效防止人为误操作。
电磁启动装置：由电磁驱动器和启动容器阀组成，安装在启动气体储存容器上。
具有手动和电动两种启动方式。
启动后喷出的高压启动气体的压力能依次打开选择阀和容器阀，释放灭火剂。
灭火剂单向阀：安装在压力软管和集流管之间，防止灭火剂从集流管向灭火剂储瓶倒流。
气体单向阀：安装于启动管路上，控制启动气体的气流方向，进而启动特定的阀门。
选择阀：一端与集流管相连，一端与灭火剂输送管道相连。
对应每个防护区各设一个选择阀，平时关闭火灾发生时，顺序开启选择阀和容器阀。
安全泄压阀：安装于集流管上，当集流管内的灭火剂压力升高到规定的压力时泄压膜片破泄压。
压力讯号器：安装在选择阀下游的灭火剂输送管道上，释放灭火剂使其动作，并将灭火剂释放信号反馈到灭火控制器。
低泄高密阀：安装在启动管道上，用于排放意外泄露至启动管路的气体，防止系统因启动气体慢性泄露引发误动作。
正常启动时，该装置自动关闭。
压力软管：用于连接灭火剂容器阀和灭火剂单向阀，起到压力缓冲的作用。
集流管：为灭火剂储瓶和选择阀之间所有管道。
减压装置：装于集流管和选择阀之间。
启动管路：用于输送启动气体的管路。
启动气体：启动气体采用纯氮，将纯氨按照6MPa压力充装至启动气体储瓶内，当启动气体储瓶上的电磁启动装置动作后，储瓶内的高压氮气释放，并通过启动管路依次打开选择阀和灭火剂储瓶的容器阀等装置战启动气体灭火系统，实施灭火。
（二）工作原理IG541是一种无色、无味、无毒、不导电的压缩气体，药剂由52%氮气、40%氩气和8%二氧化碳混合而成，来源丰富，药剂在喷放时不会发生相变，不会引起温度骤变，不会形成遮挡视线的雾状物，所以可用于有人工作的场所。

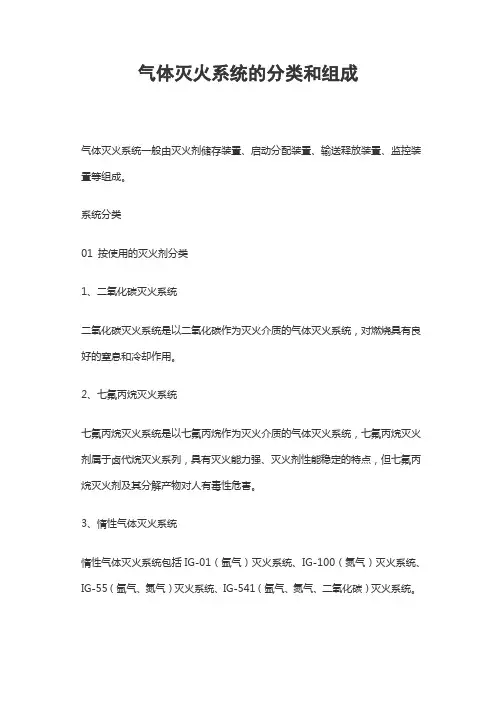

2024年气体灭火系统分类和组成随着科技的不断发展，气体灭火系统作为一种高效、环保、可靠的灭火方式，在2024年将有更多的应用和发展。
根据灭火剂的种类和使用方式，气体灭火系统可以分为固定式气体灭火系统和便携式气体灭火系统。
下面，我将详细介绍这两种气体灭火系统的分类和组成。
一、固定式气体灭火系统固定式气体灭火系统是应用最广泛的一种气体灭火系统，主要用于固定场所的消防灭火。
根据灭火剂的类别不同，固定式气体灭火系统可以分为以下几种。
1. 惰性气体灭火系统惰性气体灭火系统采用惰性气体作为灭火剂，常见的有氮气、氩气、氦气等。
惰性气体灭火系统主要是通过将惰性气体注入被保护空间，使氧气浓度降低，达到灭火的目的。
惰性气体具有不导电、不腐蚀、不污染等特点，适用于电子设备、计算机机房、通信设备等敏感设备的灭火。
2. 卤代烷类气体灭火系统卤代烷类气体灭火系统利用卤代烷类化合物作为灭火剂，常见的有FM200、HFC227ea等。
卤代烷类气体灭火系统主要是通过化学反应抑制火焰的传播，并降低燃烧过程中的温度，从而达到灭火的目的。
由于卤代烷类气体具有高效、无污染、无残留等特点，适用于计算机机房、文档室、仓库等场所的灭火。
3. 二氧化碳气体灭火系统二氧化碳气体灭火系统是一种传统的气体灭火系统，广泛应用于机房、变电站、船舶等场所。
二氧化碳气体灭火系统利用二氧化碳作为灭火剂，通过增加空间内二氧化碳浓度，抑制火焰的燃烧，达到灭火的目的。
二氧化碳气体具有高效、无污染、无残留等特点，但也存在一定的危险性，需要慎重使用。
固定式气体灭火系统通常由以下几个组成部分组成。
1. 储存容器储存容器是固定式气体灭火系统的核心组成部分，用于储存灭火剂。
根据灭火系统的要求和场所的实际情况，储存容器可以选择钢瓶、压力罐等不同类型。
2. 管道系统管道系统是固定式气体灭火系统的输送通道，用于将储存容器内的灭火剂输送到被保护的空间。
管道系统通常需要经过严格设计和布置，以确保灭火剂能够在短时间内覆盖到整个被保护空间。

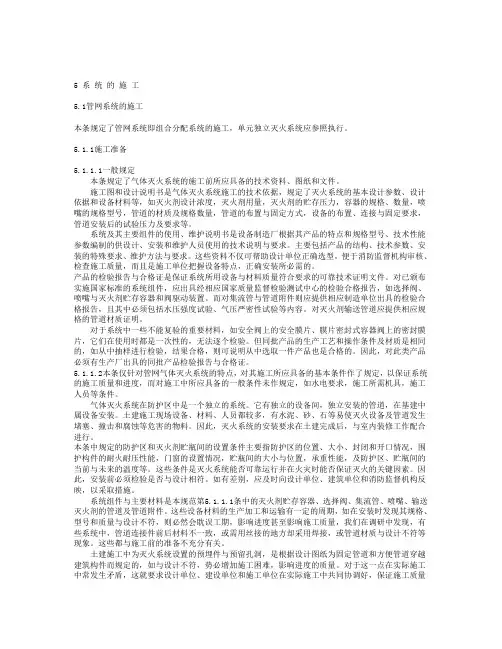

5 系统的施工5.1管网系统的施工本条规定了管网系统即组合分配系统的施工，单元独立灭火系统应参照执行。
5.1.1施工准备5.1.1.1一般规定本条规定了气体灭火系统的施工前所应具备的技术资料、图纸和文件。
施工图和设计说明书是气体灭火系统施工的技术依据，规定了灭火系统的基本设计参数、设计依据和设备材料等，如灭火剂设计浓度，灭火剂用量，灭火剂的贮存压力，容器的规格、数量，喷嘴的规格型号，管道的材质及规格数量，管道的布置与固定方式，设备的布置、连接与固定要求，管道安装后的试验压力及要求等。
系统及其主要组件的使用、维护说明书是设备制造厂根据其产品的特点和规格型号、技术性能参数编制的供设计、安装和维护人员使用的技术说明与要求。
主要包括产品的结构、技术参数、安装的特殊要求、维护方法与要求。
这些资料不仅可帮助设计单位正确选型，便于消防监督机构审核、检查施工质量，而且是施工单位把握设备特点，正确安装所必需的。
产品的检验报告与合格证是保证系统所用设备与材料质量符合要求的可靠技术证明文件。
对已颁布实施国家标准的系统组件，应出具经相应国家质量监督检验测试中心的检验合格报告，如选择阀、喷嘴与灭火剂贮存容器和阀驱动装置。
而对集流管与管道附件则应提供相应制造单位出具的检验合格报告，且其中必须包括水压强度试验、气压严密性试验等内容。
对灭火剂输送管道应提供相应规格的管道材质证明。
对于系统中一些不能复验的重要材料，如安全阀上的安全膜片、膜片密封式容器阀上的密封膜片，它们在使用时都是一次性的，无法逐个检验。
但同批产品的生产工艺和操作条件及材质是相同的，如从中抽样进行检验，结果合格，则可说明从中选取一件产品也是合格的。
因此，对此类产品必须有生产厂出具的同批产品检验报告与合格证。
5.1.1.2本条仅针对管网气体灭火系统的特点，对其施工所应具备的基本条件作了规定，以保证系统的施工质量和进度，而对施工中所应具备的一般条件未作规定，如水电要求，施工所需机具，施工人员等条件。

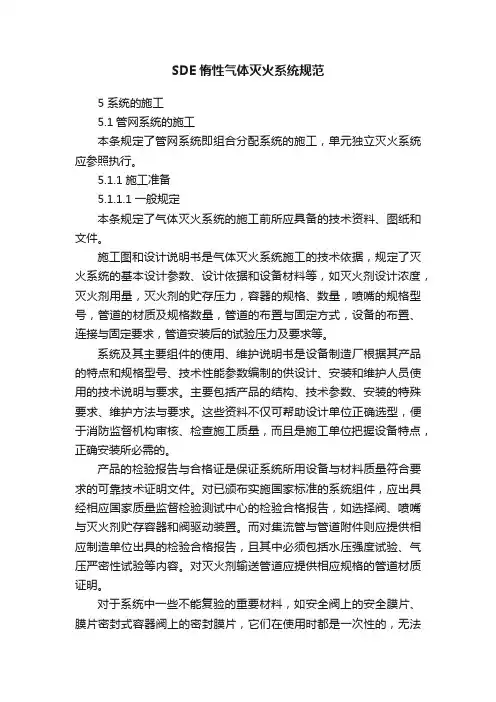

SDE惰性气体灭火系统规范5 系统的施工5.1管网系统的施工本条规定了管网系统即组合分配系统的施工，单元独立灭火系统应参照执行。
5.1.1施工准备5.1.1.1一般规定本条规定了气体灭火系统的施工前所应具备的技术资料、图纸和文件。
施工图和设计说明书是气体灭火系统施工的技术依据，规定了灭火系统的基本设计参数、设计依据和设备材料等，如灭火剂设计浓度，灭火剂用量，灭火剂的贮存压力，容器的规格、数量，喷嘴的规格型号，管道的材质及规格数量，管道的布置与固定方式，设备的布置、连接与固定要求，管道安装后的试验压力及要求等。
系统及其主要组件的使用、维护说明书是设备制造厂根据其产品的特点和规格型号、技术性能参数编制的供设计、安装和维护人员使用的技术说明与要求。
主要包括产品的结构、技术参数、安装的特殊要求、维护方法与要求。
这些资料不仅可帮助设计单位正确选型，便于消防监督机构审核、检查施工质量，而且是施工单位把握设备特点，正确安装所必需的。
产品的检验报告与合格证是保证系统所用设备与材料质量符合要求的可靠技术证明文件。
对已颁布实施国家标准的系统组件，应出具经相应国家质量监督检验测试中心的检验合格报告，如选择阀、喷嘴与灭火剂贮存容器和阀驱动装置。
而对集流管与管道附件则应提供相应制造单位出具的检验合格报告，且其中必须包括水压强度试验、气压严密性试验等内容。
对灭火剂输送管道应提供相应规格的管道材质证明。
对于系统中一些不能复验的重要材料，如安全阀上的安全膜片、膜片密封式容器阀上的密封膜片，它们在使用时都是一次性的，无法逐个检验。
但同批产品的生产工艺和操作条件及材质是相同的，如从中抽样进行检验，结果合格，则可说明从中选取一件产品也是合格的。
因此，对此类产品必须有生产厂出具的同批产品检验报告与合格证。
5.1.1.2本条仅针对管网气体灭火系统的特点，对其施工所应具备的基本条件作了规定，以保证系统的施工质量和进度，而对施工中所应具备的一般条件未作规定，如水电要求，施工所需机具，施工人员等条件。
