《过程控制原理及应用》阶段练习题—3答案

1. 过程装备的三项基本要求过程装备的三项基本要求：安全性、经济性和稳定性.A.安全性:指整个生产过程中确保人身和设备的安全B.经济性:指在生产同样质量和数量产品所消耗的能量和原材料最少，也就是要求生产成本低而效率高C.稳定性:指系统应具有抵抗外部干扰，保持生产过程长期稳定运行的能力.2. 过程装备控制的主要参数：温度、压力、流量、液位（或物位）、成分和物性等.3. 流程工业四大参数：温度、压力、流量、液位（或物位）4. 控制系统的组成控制系统的组成:(1)被控对象 (2)测量元件和变送器 (3)调节器 (4)执行器5. 控制系统各参量及其作用:1.被控变量 y 指需要控制的工艺参数，它是被控对象的输出信号 2.给定值（或设定值) ys 对应于生产过程中被控变量的期望值 3.测量值 ym 由检测元件得到的被控变量的实际值 4.操纵变量（或控制变量）m 受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，它是调节阀的输出信号5.干扰（或外界扰动）f 引起被控变量偏离给定值的，除操纵变量以外的各种因素6.偏差信号 e 在理论上应该是被控变量的实际值与给定值之差7.控制信号u 控制器将偏差按一定规律计算得到的量。

6. 控制系统的分类（1）控制系统的分类：按给定值 a 定值控制系统；随动控制系统；程序控制系统（2） b c 按输出信号的影响 a 闭环控制；b 开环控制（3）按系统克服干扰的方式 a 反馈控制系统；b 前馈控制系统；c 前馈-反馈控制系统7. 控制系统过度过程定义：从被控对象受到干扰作用使被控变量偏离给定值时起，调节器开始发挥作用，使被控变量回复到给定值附近范围内，然而这一回复并不是瞬间完成的，而是要经历一个过程，这个过程就是控制系统的过渡过程。

8. 阶跃干扰下过渡过程的基本形式及其使用特点（1）发散振荡过程：这是一种不稳定的阶跃干扰下过渡过程的基本形式及其使用特点：过渡过程，因此要尽量避免（2）等幅振荡过程：被控变量在某稳定值附近振荡，而振荡幅度恒定不变，这意味着系统在受到阶跃干扰作用后，就不能再稳定下来，一般不采用（3）衰减振荡过程：被控变量在稳定值附近上下波动，经过两三个周期就稳定下来，这是一种稳定的过渡过程（4）非振荡的过渡过程：是一个稳定的过渡过程，但与衰减振荡相比，其回复到平衡状态的速度慢，时间长，一般不采用。

过程控制课后习题答案
1.试写出可用于控制三台电机的过程控制图：
答案：
2.试给出控制酒精灯火程序的过程控制图：
答案：
3.试给出用于检测温度的过程控制图：
答案：
4.试给出控制信号延时的过程控制图：
答案：
5.试给出用于控制自动给水机的过程控制图：
答案：
6.试分析控制温度过程所涉及的控制逻辑：
答案：
当输入变量（温度）超过一定上限时，启动冷却过程；当输入变量（温度）低于一定下限时，启动加热过程；当输入变量（温度）在上下限之间时，保持恒定温度。

7.试给出控制地热泵的过程控制图：
答案：
8.试给出控制回路调节的过程控制图：
答案：
9.试给出控制蒸发器运行的过程控制图：答案：
10.试给出控制风机的过程控制图：。

第一章思考题与习题1.1 下列系统中哪些属于开环控制，哪些属于闭环控制？①家用电冰箱②家用空调器③家用洗衣机④抽水马桶⑤普通车床⑥电饭煲⑦多速电风扇⑧高楼水箱⑨调光台灯开环控制：③家用洗衣机⑤普通车床⑦多速电风扇⑨调光台灯闭环控制：①家用电冰箱②家用空调器④抽水马桶⑥电饭煲⑧高楼水箱1.2 图1-14所示为一压力自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

图1-14 压力自动控制系统图1-15 加热炉温度自动控制系统被控对象：容器P被控变量：罐内压力操纵变量：物料输入流量扰动变量：出口流量系统框图如下：1.3 图1-15所示是一加热炉温度自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

被控对象：加热炉被控变量：炉内温度操纵变量：燃料流量扰动变量：进料量系统框图如下：1.4 按设定值的不同情况，过程控制系统分为哪几类？过程控制系统分为三类：定值控制系统、随动控制系统和程序控制系统。

1.5 什么是过程控制系统的过渡过程？有哪几种基本形式？过程控制系统从一个平衡状态过渡到另一个平衡状态的过程称为过程控制系统的过渡过程。

控制系统过渡过程有五种基本形式：发散振荡、单调发散、等幅振荡、衰减振荡和单调衰减。

1.6 某换热器的温度控制系统在单位阶跃干扰作用下的过渡过程曲线如图1-16所示。

试分别求出最大偏差、余差、衰减比、振荡周期和调整时间（设定值为200℃）。

图1-16 题1.6图最大偏差：30℃余差：5℃衰减比：5：1振荡周期：15min调整时间：22min第二章思考题与习题2.1 求取图2-55所示电路的传递函数，图中物理量角标i代表输入，o代表输出。

a）b）图2-55 习题2.1图a）（由分压公式求取）上式中，，。

b）上式中，，2.2 惯性环节在什么条件下可近似为比例环节？又在什么条件下可近似为积分环节？惯性环节在T很小的时候可近似为比例环节；T很大的时候条可近似为积分环节。

过程装备控制技术及应用试题一、选择题（每题2分，共20分）1、闭环控制系统是根据___________信号进行控制的。

A、被控量B、偏差C、扰动D、给定值2、DDZ-Ⅲ型仪表采用国际标准信号，现场传输信号是(4～20mADC )，控制联络信号为1～5VDC。

(A)0～10mADC；(B)4～20mADC；(C)1～5VDC；(D)1～10VDC。

3、对于PID调节器( I的作用是消除静态偏差、D的作用是减小动态偏差)。

(A)I的作用是减小动态偏差、D的作用是消除静态偏差；(B)I的作用是消除静态偏差、D的作用是消除动态偏差；(C)I的作用是消除动态偏差、D的作用是减小静态偏差；(D)I的作用是消除静态偏差、D的作用是减小动态偏差。

4、因为( 微分动作)对于干扰的反应是很灵敏的。

因此，它常用于温度的调节，一般不能用于压力、流量、液位的调节。

(A)比例动作；(B)积分动作；(C)微分动作；(D)比例积分。

5、调节系统中用临界比例带法整定参数的具体方法是( 先将Ti置最大，TD置最小，δP 置较大) 。

(A)先将Ti置最大，TD置最小，δP置较大；(B)先将Ti置最小，TD置最大，δP置较大；(C)先将Ti置最小，TD置最小，δP置较小；(D)先将Ti置最小，TD置最小，δP置较大。

6、调节对象在动态特性测试中，应用最多的一种典型输入信号是(阶跃函数)。

(A)阶跃函数；(B)加速度函数；(C)正弦函数；(D)指数函数。

7、霍尔压力变送器是利用霍尔效应把压力作用下的弹性元件位移信号转换成( 电动势)信号，来反应压力的变化。

(A)电流；(B)相位；(C)电动势；(D)以上都是8、要使PID调节器为比例规律，其积分时间Ti和微分时间TD应设置为( ∞、0 )。

(A)∞、∞；(B)∞、0；(C)0、0；(D)0、∞9、动态偏差是指调节过程中( 被调量与给定值)之间的最大偏差。

(A)被调量与调节量；(B)调节量与给定值；(C)被调量与给定值；(D)以上都不是10、需要知道对象的动态特性，才能进行参数整定的工程方法是___________。

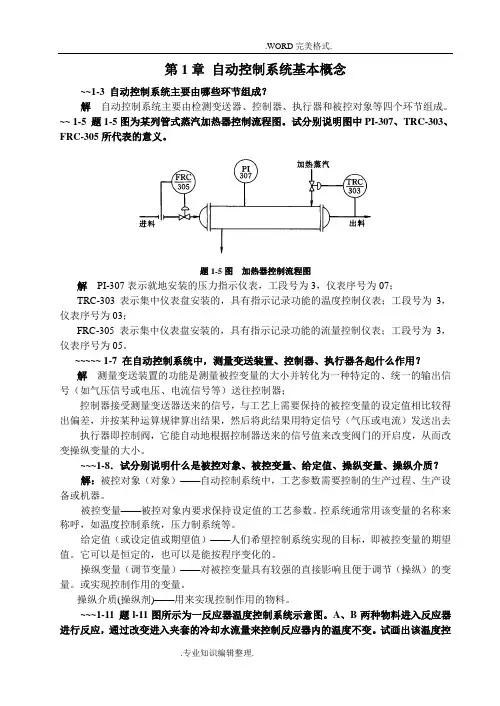

.WORD完美格式.第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。

~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。

被控变量——被控对象内要求保持设定值的工艺参数。

控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。

给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。

它可以是恒定的，也可以是能按程序变化的。

操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。

或实现控制作用的变量。

操纵介质(操纵剂)——用来实现控制作用的物料。

~~~1-11 题l-11图所示为一反应器温度控制系统示意图。

A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。

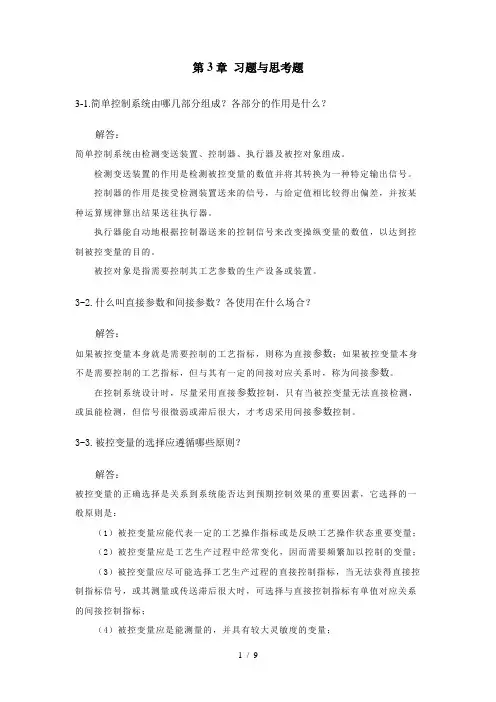

第3章习题与思考题3-1.简单控制系统由哪几部分组成？各部分的作用是什么？解答：简单控制系统由检测变送装置、控制器、执行器及被控对象组成。

检测变送装置的作用是检测被控变量的数值并将其转换为一种特定输出信号。

控制器的作用是接受检测装置送来的信号，与给定值相比较得出偏差，并按某种运算规律算出结果送往执行器。

执行器能自动地根据控制器送来的控制信号来改变操纵变量的数值，以达到控制被控变量的目的。

被控对象是指需要控制其工艺参数的生产设备或装置。

3-2.什么叫直接参数和间接参数？各使用在什么场合？解答：如果被控变量本身就是需要控制的工艺指标，则称为直接参数；如果被控变量本身不是需要控制的工艺指标，但与其有一定的间接对应关系时，称为间接参数。

在控制系统设计时，尽量采用直接参数控制，只有当被控变量无法直接检测，或虽能检测，但信号很微弱或滞后很大，才考虑采用间接参数控制。

3-3.被控变量的选择应遵循哪些原则？解答：被控变量的正确选择是关系到系统能否达到预期控制效果的重要因素，它选择的一般原则是：（1）被控变量应能代表一定的工艺操作指标或是反映工艺操作状态重要变量；（2）被控变量应是工艺生产过程中经常变化，因而需要频繁加以控制的变量；（3）被控变量应尽可能选择工艺生产过程的直接控制指标，当无法获得直接控制指标信号，或其测量或传送滞后很大时，可选择与直接控制指标有单值对应关系的间接控制指标；（4）被控变量应是能测量的，并具有较大灵敏度的变量；（5）被控变量应是独立可控的；（6）应考虑工艺的合理性与经济性。

3-4.操纵变量的选择应遵循哪些原则？解答：（1）操纵变量应是工艺上允许加以控制的可控变量；（2）操纵变量应是对被控变量影响诸因素中比较灵敏的变量，即控制通道的放大系数要大一些，时间常数要小一些，纯滞后时间要尽量小；（3）操纵变量的选择还应考虑工艺的合理性和生产的经济性。

3-5.简述选择调节器正、反作用的目的，如何选择?解答：其目的是使控制器、执行器、对象三个环节组合起来，能在控制系统中起负反馈作用。

（完整版）过程控制习题与答案第1章绪论思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：控制器，被控对象，执⾏机构，检测变送装置。

1-3简述被控对象、被控变量、操纵变量、扰动（⼲扰）量、设定（给定）值和偏差的含义？解答：被控对象⾃动控制系统中，⼯艺参数需要控制的⽣产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的⼯艺参数。

操纵变量受控制器操纵的，⽤以克服扰动的影响，使被控变量保持设定值的物料量或能量。

扰动量除操纵变量外，作⽤于被控对象并引起被控变量变化的因素。

设定值被控变量的预定值。

偏差被控变量的设定值与实际值之差。

1-4按照设定值的不同形式, 过程控制系统可分为哪⼏类？解答：按照设定值的不同形式⼜可分为:1．定值控制系统定值控制系统是指设定值恒定不变的控制系统.定值控制系统的作⽤是克服扰动对被控变量的影响,使被控变量最终回到设定值或其附近.以后⽆特殊说明控制系统均指定值控制系统⽽⾔.2.随动控制系统随动控制系统的设定值是不断变化的.随动控制系统的作⽤是使被控变量能够尽快地,准确⽆误地跟踪设定值的变化⽽变化3.程序控制系统程序控制系统的设定值也是变化的，但它是⼀个已知的时间函数，即设定值按⼀定的时间程序变化。

1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？为什么说研究控制系统的动态⽐其静态更有意义？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

过程控制课后习题答案过程控制课后习题答案过程控制是一门涉及工程领域的重要学科，它主要研究如何通过控制系统来实现对工业过程的自动化控制。

在学习过程控制的过程中，课后习题是巩固知识和提高能力的重要途径。

下面将为大家提供一些过程控制课后习题的答案，希望能对大家的学习有所帮助。

1. 什么是过程控制系统？答案：过程控制系统是指通过传感器采集过程变量的信息，经过控制器进行处理，再通过执行器对过程进行调节，从而实现对过程的自动化控制的一种系统。

它由传感器、控制器和执行器组成。

2. 什么是反馈控制？答案：反馈控制是一种常见的控制方式，它通过比较实际输出与期望输出之间的差异，将差异信号作为反馈信号输入到控制器中，从而调整控制器的输出信号，使实际输出逐渐趋近于期望输出。

3. 什么是前馈控制？答案：前馈控制是一种通过提前预测未来的扰动信号，并将其作为控制器的输入信号进行补偿的控制方式。

它可以在扰动进入系统之前对其进行抵消，从而提高系统的稳定性和响应速度。

4. 什么是PID控制器？答案：PID控制器是一种常用的控制器类型，它由比例控制、积分控制和微分控制三个部分组成。

比例控制根据误差的大小来调整输出信号，积分控制根据误差的累积来调整输出信号，微分控制根据误差的变化率来调整输出信号。

PID控制器可以通过调节三个部分的参数来实现对系统的精确控制。

5. 什么是开环控制和闭环控制？答案：开环控制是指控制器的输出信号不受系统状态的反馈影响，只根据输入信号进行调节的一种控制方式。

闭环控制是指控制器的输出信号受到系统状态的反馈影响，通过比较实际输出与期望输出之间的差异来调节输出信号的一种控制方式。

闭环控制具有更好的稳定性和鲁棒性。

6. 什么是控制系统的稳定性？答案：控制系统的稳定性是指系统在受到扰动或参数变化时，能够保持输出信号在可接受范围内波动或迅速恢复到期望值的能力。

稳定性是控制系统设计中非常重要的一个指标，它可以通过系统的传递函数或状态方程进行分析和评估。

《过程控制系统》习题解答资料《过程控制系统》习题解答1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。

一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。

若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。

二、过程控制系统由过程检测、控制仪表组成过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具，对整个生产过程进行自动检测、自动监督和自动控制。

一个过程控制系统是由被控过程和检测控制仪表两部分组成。

三、被控过程是多种多样的、非电量的现代工业生产过程中，工业过程日趋复杂，工艺要求各异，产品多种多样；动态特性具有大惯性、大滞后、非线性特性。

有些过程的机理（如发酵等）复杂，很难用目前过程辨识方法建立过程的精确数学模型，因此设计能适应各种过程的控制系统并非易事。

四、过程控制的控制过程多属慢过程，而且多半为参量控制因为大惯性、大滞后等特性，决定了过程控制的控制过程多属慢过程；在一些特殊工业生产过程中，采用一些物理量和化学量来表征其生产过程状况，故需要对过程参数进行自动检测和自动控制，所以过程控制多半为参量控制。

五、过程控制方案十分丰富过程控制系统的设计是以被控过程的特性为依据的。

过程特性：多变量、分布参数、大惯性、大滞后和非线性等。

单变量控制系统、多变量控制系统；仪表过程控制系统、计算机集散控制系统；复杂控制系统，满足特定要求的控制系统。

六、定值控制是过程控制的一种常用方式过程控制的目的：消除或减小外界干扰对被控量的影响，使被控量能稳定控制在给定值上，使工业生产能实现优质、高产和低耗能的目标。

1-3 什么是过程控制系统，其基本分类方法有哪些？过程控制系统：工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度和pH等这样一些过程变量的系统。

三：简答题 32分1。

什么是PID，它有哪三个参数，各有什么作用？怎样控制？答： PID是比例-积分—微分的简称.其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。

(2）积分参数Ki，作用是减小稳态误差，提高无差度（3)微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。

2．正反方向判断气开气关,如何选择？ P84答：所谓起开式,是指当气体的压力信号增大时，阀门开大；气关式则相反，压力增大时，阀门关小.气动调节阀气开气关形式的选择,主要从工艺生产的安全来考虑的.详见例题3-5气开气关调节阀的选择主要是从生产安全角度和工艺要求考虑的，当信号压力中断时应避免损坏设备和伤害操作人员。

如阀门处于开的位置时危害性小，则应选气关式反之选用气开式。

3。

控制器正反方向判断 P133答：所谓作用方向，就是指输入作用后，输出的变化方向。

当输入增加时，输出也增加，则成该环节为“正环节"，反之，当输入增加时，输出减少，则称“反作用”.具体步骤（1），判断被控对象的正/反作用那个方向,主要由工艺机理确定。

(2）确定执行器的正/反作用方向由安全工艺条件决定。

（3）确定广义对象的正/反作用方向（4）确定执行器的正/反作用方向4。

串级系统方框图 P176及特点是什么？答：特点（1）减小了被控对象的等效时间常数;（2）提高了系统工作频率；（3)对负载变化有一定的自适应能力.5。

前馈反馈的区别有哪些?答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响".(2）控制作用发生时间方面：反馈控制器的动作总是落后于扰动作用的发生,是一种“不及时"的控制；扰动发生后,前馈控制器及时动作。

（3）控制结构方面：反馈为闭环控制，存在稳定性问题，即使闭环环节中每个系统都是稳定的，但闭环后稳定与否,还需要进一步分析；前馈属于开环控制,各环节稳定，系统必然稳定.(4）校正范围方面：反馈对各种扰动都有校核作用;前馈，只对被校核的前馈扰动有校正作用,其他则没有。

过程裟备控制技术及应用习题及参考答案第一章控制系统的基本概念1 •什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。

主耍包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的牛产设备，即被控对象。

自动控制系统常用的术语冇：被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度；给定值（或设定值）y s——对应于生产过程中被控变量的期望值；测量值y m——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f—引起被控变量偏离给定值的，除操纵变量以外的各种I大I素；偏差信号（e）——被控变量的实际值与给定值之差，即e=y m-y s 控制信号u——控制器将偏差按一定规律计算得到的量。

3•什么是自动控制系统的方框图？它与工艺流程图有什么不同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统屮各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形彖的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工牛产中物料和能量的变化过程，即原料一成品全过程中物料和能量发生的变化及其流向。

过程控制习题集一、判断题1. 过程控制系统中，需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。

（）2. 扰动量是作用于生产过程对象并引起被控变量变化的随机因素。

（）答案：扰动量是除操纵变量外作用于生产过程对象并引起被控变量变化的随机因素。

3. 由调节器输出至被调参数间的所有环节称为干扰通道。

（）答案：由调节器输出至被调参数间的所有环节称为调节通道。

4. 过程控制系统的偏差是指设定值与测量值之差。

（）5. 由控制阀操纵，能使被控变量恢复到设定值的物料量或能量即为操纵变量。

（）6. 按控制系统的输出信号是否反馈到系统的输入端可分为开环系统和闭环系统。

（）7. 在闭环控制系统中，按照设定值的情况不同，可分为定值控制系统、前馈控制系统、程序控制系统。

（）答案：在闭环控制系统中，按照设定值的情况不同，可分为定值控制系统、随动控制系统、程序控制系统。

8. 在一个定值控制系统中，被控变量不随时间变化的平衡状态，也即被控变量变化率等于零的状态，称为系统的动态。

（）答案：在一个定值控制系统中，被控变量不随时间变化的平衡状态，也即被控变量变化率等于零的状态，称为系统的静态，静态是一种相对静止状态。

9. 对一个系统总是希望能够做到余差小，最大偏差小，调节时间短，回复快。

（）10. 时间常数越小，被控变量的变化越慢，达到新的稳态值所需的时间也越长。

（）答案：时间常数越大，被控变量的变化越慢，达到新的稳态值所需的时间也越长。

11. 时间常数指当对象受到阶跃输入作用后，被控变量达到新稳态值的63.2 %所需要的时间。

（）12. 对干扰通道时间常数越小越好，这样干扰的影响和缓，控制就容易。

（）答案：时间常数越大越好，这样干扰的影响和缓，控制就容易。

13.放大倍数K 取决于稳态下的数值，是反映静态特性的参数。

（）14.对象特性放大系数Κm是动特性，时间常数Tm和滞后时间τm是测量元件和变送器的静态特性。

（）答案：对象特性放大系数Κm是静特性，时间常数Tm和滞后时间τm是测量元件和变送器的动特性。

过程控制系统章节练习题及答案习题解答1. 什么是过程控制系统？过程控制系统是一种用于监测、控制和优化工业过程的系统。

它通常由传感器、执行器、控制器和人机界面等组成。

过程控制系统的主要功能是收集过程数据、分析数据、做出决策并自动调整参数，以提高生产效率、产品质量和工作安全性。

2. 过程控制系统的主要组成部分有哪些？过程控制系统主要由以下几个组成部分组成：•传感器：用于收集流程中的各种参数，如温度、压力、流量等。

•执行器：根据控制器的指令，调整流程中的参数，如开关阀门、调节电动机速度等。

•控制器：根据传感器的反馈信号和设定值，计算控制算法，并生成控制信号送给执行器。

•人机界面：供操作人员监视和操作过程控制系统，如显示仪表盘、报警信息和设定参数等。

3. 过程控制系统的工作原理是什么？过程控制系统的工作原理可以简单描述为以下几个步骤：1.传感器收集流程中的各种参数，并将数据传输给控制器。

2.控制器接收传感器数据，与设定值进行比较，并计算出控制信号。

3.控制信号送给执行器，执行器根据控制信号的大小和方向来调整流程中的参数。

4.执行器调整参数后，传感器再次收集参数，并将数据传输给控制器。

5.控制器不断进行数据分析，判断是否需要调整控制算法，并生成新的控制信号。

6.过程控制系统循环执行上述步骤，以实现对工业过程的监控和控制。

4. 什么是开环控制和闭环控制？•开环控制：也称为无反馈控制，是指控制器输出信号不受过程参数变化的影响。

开环控制系统只根据预先设定的参数进行控制，没有考虑实际过程的反馈信息。

这种控制方式比较简单，但容易受到外界因素的干扰，控制精度较低。

•闭环控制：也称为有反馈控制，是指控制器根据过程的反馈信息来调整输出信号。

闭环控制系统通过与设定值进行比较，获取过程的实际状态，并根据反馈信息调整控制算法，从而实现对过程的精确控制。

闭环控制具有良好的鲁棒性和可靠性。

5. 过程控制系统常见的控制策略有哪些？过程控制系统常见的控制策略包括以下几种：•比例控制：根据当前误差的大小，按比例调整控制器输出信号。

过程控制系统试题一一、选择题（10×3分）1、过程控制系统由几大部分组成，它们是：( c )A.传感器、变送器、执行器B.控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器2、在过程控制系统过渡过程的质量指标中, ( A )反映控制系统稳定程度的指标A.超调量B.衰减比C.最大偏差D.振荡周期3、下面对过程的控制质量没有影响的是: ( D )A .控制通道放大倍数K O B.扰动通道放大倍数K fC.扰动通道时间常数D.扰动通道纯滞后时间4、在对象特性中，( )是静特性。

A. 放大系数ΚB. 时间常数TC.滞后时间τD.传递函数5、选择调节参数应尽量使调节通道的( )A.功率比较大B.放大系数适当大C.时间常数适当小D.滞后时间尽量小6、在简单控制系统中，接受偏差信号的环节是( )。

A .变送器 B. 控制器, C. 控制阀 D. 被控对象7、下列说法正确的是( )。

A. 微分时间越长，微分作用越弱；B. 微分时间越长，微分作用越强；C. 积分时间越长，积分时间越弱；D. 积分时间越长，积分时间越强。

8、调节阀按其使用能源不同可分为( )三种。

A．电动B．液动C．气动D．压动9、打开与控制阀并联的旁路阀，会使可调比(A)。

A.变小B.变大C.不变D. 为零10、串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。

A. 3～10B. 2～8C. 1～4D. 1～2二、判断题（10×2分）1、过程控制系统中，需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。

( )2、调节阀的结构形式的选择首先要考虑价格因素。

( )3、当生产不允许被调参数波动时，选用衰减振荡形式过渡过程为宜。

( )4、临界比例度法是在纯比例运行下进行的。

通过试验，得到临界比例度δK和临界周期T K，然后根据经验总结出来的关系，求出调节器各参数值。

过程控制工程习题及答案过程控制工程习题及答案过程控制工程是一门涉及控制系统设计和优化的学科，它在工业生产中起着重要的作用。

为了帮助学习者更好地掌握这门学科，下面将提供一些过程控制工程的习题及其答案，希望对大家有所帮助。

习题一：传感器和执行器1. 什么是传感器？它在过程控制中的作用是什么？答案：传感器是一种能够将物理量转化为电信号的装置。

在过程控制中，传感器的作用是将被控对象的物理量转化为电信号，以便控制系统能够对其进行监测和控制。

2. 请列举几种常见的传感器类型及其应用领域。

答案：常见的传感器类型包括温度传感器、压力传感器、流量传感器、液位传感器等。

它们在工业生产中广泛应用于温度控制、压力控制、流量控制、液位控制等方面。

3. 什么是执行器？它在过程控制中的作用是什么？答案：执行器是一种能够根据控制信号进行动作的装置。

在过程控制中，执行器的作用是根据控制系统的输出信号，对被控对象进行控制操作，以实现控制目标。

4. 请列举几种常见的执行器类型及其应用领域。

答案：常见的执行器类型包括电动执行器、气动执行器、液压执行器等。

它们在工业生产中广泛应用于阀门控制、电机控制、液压控制等方面。

习题二：控制系统设计1. 什么是反馈控制系统？它的基本结构是什么？答案：反馈控制系统是一种根据被控对象的输出信息对其进行控制的系统。

它的基本结构包括传感器、控制器、执行器和被控对象。

2. 请简要描述PID控制器的工作原理。

答案：PID控制器是一种常用的控制器类型，它基于被控对象的误差信号进行控制。

具体而言，PID控制器根据误差信号的比例、积分和微分三个部分的加权求和来计算控制输出信号，以实现对被控对象的控制。

3. 什么是前馈控制系统？它与反馈控制系统有何区别？答案：前馈控制系统是一种根据被控对象的预测信息对其进行控制的系统。

与反馈控制系统不同的是，前馈控制系统不需要通过传感器获取被控对象的实际输出信息，而是根据预测模型进行控制。

第一章思考题与习题1－2 图为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1.反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2 ．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1.余差(静态偏差)e：余差是指系统过渡过程结束以后，被控参数新的稳定值y( g)与给定值c之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2.衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即： Bn —Bn v 1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n> 1, 系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率© B BB4 .最大偏差A:对定值系统，最大偏差是指被控参数第一个波峰值与给定值C之差, 它衡量被控参数偏离给定值的程度。

《过程控制原理及应用》阶段练习题—3第三章 过程检测技术3.1 检定一只量程为5A 的电流表，结果如下：（1）试求仪表各示值的绝对误差﹑ 实际相对误差﹑示值相对误差和引用误差。

（2）确定仪表的精度等级。

解：（1）取ΔI 为绝对误差， δI 为相对误差， δIr 为示值相对误差，q 为引用误差。

相应各值如下表所示：（2）由于 q max =q 1=2.0 因此该仪表的精度等级为2。

3.2 某台测温仪表的测温范围为0~500℃，校验该表时得到的最大绝对误差为±3℃。

试确定该仪表的精度等级。

解：该仪表的最大引用误差为：国家规定的精度等级中没有0.6级仪表，而该仪表的最大引用误差超过了0.5级仪表的允许误差，故该台仪表的精度等级应为1.0级。

3.3 现有精度等级为1.5级，2.0级各2.5级的三块仪表，测量范围分别为0~ 100 ℃，-50~550 ℃和-100~500 ℃。

现需测量500 ℃左右的温度，要求测量的相对误差不超过2.5%，选用哪块仪表比较合适？%6.05003%100max max ±=±=⨯∆=N x δ解 ： 测量所允许的最大误差为Δt max =500×2.5%=12.5℃1.5级仪表测量范围上限只有100 ℃，直接排除之。

2.0级仪表所允许的最大误差为Δt max,2=（550+50）×2.0%=12℃2.5级仪表所允许的最大误差为Δt max,3=（500+100）×2.5%=15℃故只有2.0级满足Δt max,2＜Δt max 的情况。

因此，测量500℃左右的温度，应选2.0级量程是-50~550 ℃的仪表。

3.4 已知被测压力在范围0.7~1MP 内波动，要求测量的绝对误差不得超过0.02MPa ，试选定弹簧管压力计的量程和精度等级。

可供选用的压力计量程系列为：0~0.6MPa ；0~1MPa ；0~1.6MPa ； 0~2.5MPa. 解：因为压力有波动，故仪表上限应大于最大工作压力的3/2，即MPa N 5.1)2/3(1=⨯>为了满足测量精度的要求，被测压力的最小值不应低于满量程的1/3，即MPa N 1.237.0=⨯<故应选择量程范围为0~1.6MPa 的压力表。

《过程控制原理及应用》阶段练习题一1答案第一章控制系统的基本概念1.1.答：自动控制系统主要由被控对象、测量元件和变送器、调节器和执行器等环节组成。

自动控制系统中常用的术语包括：被控变量y、给定值y s、测量值y m、操纵变量m、干扰f、偏差信号e、控制信号u。

被控变量y：是指需要控制的工艺参数，是被控对象和控制系统的输出信号；给定值y s：生产过程中被控变量的期望值；测量值y m：由检测元件得到的被控变量的实际值；操纵（控制）变量m：用以实现干扰作用，实现控制作用的变量，是调节阀的输出信号；干扰f：引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号e：被控变量的给定值与测量值之差；控制信号u：调节器将偏差按一定规律计算得到的量。

1.2答：自动控制系统的方框图是由环节方块、信号线、比较点、分支点构成的表示控制系统组成和作用的图形。

控制系统的典型方框图如下：于干扰作用（干扰变给定值图1-1控制系统的方框图1.3答：①系统的方框图如图1-3所示。

②TT环节的输入信号：温度T,输出信号：T mTC环节的输入信号：偏差e,输出信号：控制信号u调节阀环节的输入信号：控制信号u,输出信号：操纵变量m 换热器环节的输入信号：操纵变量m和干扰f,输出信号：温度T整个系统的输入信号是热物料设定温度T SP和干扰f,输出信号是热物料出口温度T O*调节阀换热器图1-3换热器出口温度控制系统方框图③系统遇到干扰作用后，如冷物料流量突然增大△ q v,被控变量热物料出口温度T将下降，温度测量变送器TT测得信号T,与T S比较后得到偏差信号e,调节器TC根据e值的大小按照一定的控制规律计算得到控制信号u, 并送给调节阀，调节阀根据控制信号u改变阀门开度，调节蒸汽用量m,调节热物料的出口温度，使其回复到给定值附近。

1.4答：①贮槽液位控制系统的方框图如图1-5所示。

*调节阀图1-5贮槽液位控制系统方框图②在该液位系统中，被控对象贮槽;被控变量液位L;操纵变量调节阀控制的出水流量q v2；干扰作用贮槽入水流量q vi的变化1.5答：处于平衡状态下的自动控制系统，在受到干扰作用后，被控变量发生变化偏离给定值，这时调节器开始起调节作用，直到使被控变量回复到给定值附近范围内。
