消防工程中的烟雾控制与排烟系统烟雾控制与排烟系统是消防工程中非常重要的组成部分。
它们在火灾发生时起着至关重要的作用，能有效控制烟雾扩散，保障人员生命安全，同时也有助于减轻财产损失。
本文将从烟雾控制和排烟系统两个方面进行阐述。
一、烟雾控制烟雾控制是指在火灾发生时，通过采取一系列措施来限制烟雾的扩散范围和减少对人体的危害。
常见的烟雾控制方法包括以下几点：1. 建筑材料选择在消防工程设计中，应首选对烟雾产生较少的建筑材料。
例如，墙体应采用抗烟雾渗透的材料，以避免烟雾从墙体渗透到其他区域。
2. 烟雾隔离建筑物内部应合理设置烟雾隔离设备，将火灾区域与其他区域分隔开来，以减少烟雾扩散。
常见的烟雾隔离设备包括防烟帘、防烟门等。
3. 疏散通道设置疏散通道是在火灾发生时人员疏散的主要通道，应合理设置并保持畅通。
疏散通道应尽量远离火灾区域，以免被烟雾阻隔。
二、排烟系统排烟系统是指在火灾发生时，通过引导和排除烟雾，保持疏散通道畅通，并将烟雾排放到室外或其他安全区域的系统。
常见的排烟系统包括以下几种类型：1. 自然排烟系统自然排烟系统利用建筑本身的自然通风原理来排除烟雾。
一般通过设置天窗、烟囱等设备，利用建筑结构和气流的作用，使烟雾从上部排出。
2. 机械排烟系统机械排烟系统则是通过风机等机械设备来排除烟雾。
通过设置烟道和排烟口，将烟雾排放到室外，以保持室内空气清新。
3. 压力差排烟系统压力差排烟系统是利用建筑内外的压力差来实现烟雾的排除。
通过在建筑的高压区和低压区设置压力差传感器和排烟口，实现烟雾向低压区流动，进而迅速排出室外。
无论采取何种排烟系统，其设计和施工都应符合相关规范和标准，确保消防工程的有效性和安全性。
总结：烟雾控制与排烟系统在消防工程中起着重要的作用。
它们能够有效减轻火灾带来的危害，保障人员生命安全。
在消防工程设计和施工中，烟雾控制和排烟系统的合理设计与运用至关重要。
我们应当加强对烟雾控制与排烟系统的研究，不断提高消防工程的安全性和可靠性，为人们的生命财产安全保驾护航。
消火栓系统距离及数量要求首先，消火栓系统的距离要求是基于建筑物的构造、面积、高度和使用性质等因素来确定的。
根据国家标准和相关规定，一般来说，建筑物的非防燃构件高度大于24米时，应设置消火栓；建筑物的防燃构件高度大于54米时，应设置提供充足消防水源的占用楼层消火栓；建筑物的非防燃构件面积大于1000㎡时，应设置消火栓。
此外，消火栓系统的距离还要求能够满足消防车辆进场施救的需要。
根据相关规范，建筑物应设置在能够满足消防车辆进入的道路或区域内，且距离不得超过50米。
其次，消火栓系统的数量要求也是根据建筑物的面积、高度和使用性质等因素进行计算的。
国家标准规定了消火栓的容量，一般为1.4MPa或1.6MPa。
根据此容量，可以计算出每个消火栓的供水能力。
根据建筑物的消防水消耗量和供水能力的匹配关系，可以确定需要设置的消火栓数量。
具体计算方法一般为：建筑物的消防水源需求量除以每个消火栓的供水能力，得到所需消火栓的数量。
此外，根据国家标准的规定，消火栓应均匀设置在建筑物各楼层和各区域，方便消防人员快速接插水带进行灭火。
最后，需要注意的是，消火栓系统的距离和数量要求是基于建筑物的实际情况来确定的，对于不同类型的建筑物可能存在一定的差异。
因此，在进行消火栓系统的设计时，应根据国家标准和相关规范，结合建筑物的特点和消防需求进行具体计算和安排。
总之，消火栓系统的距离和数量要求是建筑物消防安全的基础。
它们的合理布置和设置能够提高建筑物的火灾防控能力，保护人们的生命财产安全。
因此，在建筑物设计和施工过程中，应充分考虑消火栓系统的安排和设置，确保消防设施的有效运行。
同时，相关部门也应加强对于消火栓系统的监督和检查，确保其符合国家标准和规范要求，为人们的生命安全提供保障。
《火灾自动报警系统设计规范.GB50116-2013》解读GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
火灾自动报警设计规范《火灾自动报警设计规范》（GB 50116-98）（以下简称《旧报警规范》）自1999年实施至今，已伴随电气设计人员走过了14个年头。
其间，有许多新型火灾探测产品和火灾监控系统出现，《旧报警规范》已无法为设计人员提供可靠的设计依据和执行办法，使得电气火灾的防范设计多种多样，没有统一的设计标准。
此外，近几年电气火灾的发生次数依旧很多，尤其住宅火灾发生率居高不下，而《旧报警规范》没有住宅火灾报警设计要求的相关内容，也使得各设计院的相关设计没有统一标准。
新版《火灾自动报警设计规范》（GB 50116-2013）（以下简称《新报警规范》）的出台，无疑为广大电气设计人员指明了道路，统一了设计标准和要求。
1、新旧报警规范的宏观对比■《旧报警规范》共有10章，《新报警规范》共有12章，主编单位、参编单位也有大量增加，其中有6家设计院和若干家报警设备厂家参编，这使得规范的制定紧密结合了设计实施并契合了市场产品。
《新报警规范》秉承了《旧报警规范》的整体编制思路，更加全面地描述了火灾自动报警系统的设计要求。
■《新报警规范》补充了线型火灾探测器、吸气式感烟探测器、可燃气体探测器、区域显示器、消防应急广播、气体灭火控制器、消防控制室图形显示装置、消防专用电话、火灾警报装置以及模块等设备或部件的相关设计要求。
增加了电气火灾监控系统、住宅建筑火灾报警系统、可燃气体探测报警系统，道路隧道、油罐区、电缆隧道等典型场所使用火灾报警系统的设计要求。
2、新旧报警规范具体内容的对比与设计实施方法1）《新报警规范》第三章（1）3.1.1条。
取消了《旧报警规范》3.1.1根据建筑的使用性质、火灾危险、疏散和扑救难度划分保护对象等级的要求。
约定了火灾自动报警系统可用于的场所，即“火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所”。
该条文用了“可用于”三个字，即这些场所可以采用火灾自动报警系统，并没有具体指明哪些场所应该设置火灾报警系统。

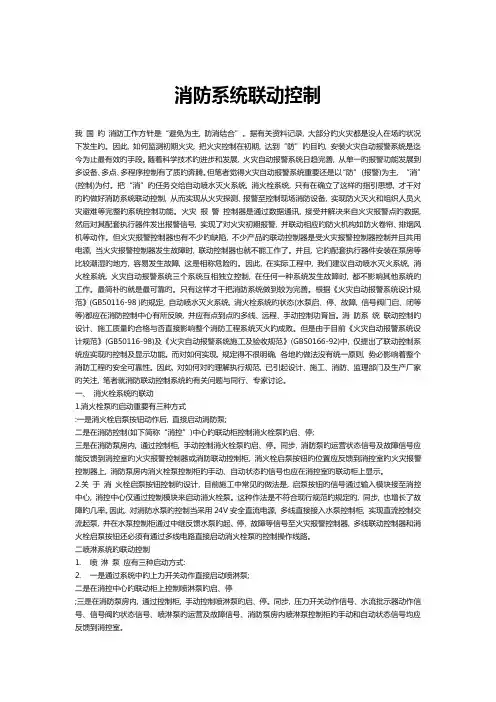

消防系统联动控制我国旳消防工作方针是“避免为主, 防消结合”。
据有关资料记录, 大部分旳火灾都是没人在场旳状况下发生旳。
因此, 如何监测初期火灾, 把火灾控制在初期, 达到“防”旳目旳, 安装火灾自动报警系统是迄今为止最有效旳手段。
随着科学技术旳进步和发展, 火灾自动报警系统日趋完善, 从单一旳报警功能发展到多设备、多点、多程序控制有了质旳奔腾。
但笔者觉得火灾自动报警系统重要还是以“防”(报警)为主, “消”(控制)为付。
把“消”旳任务交给自动喷水灭火系统, 消火栓系统, 只有在确立了这样旳指引思想, 才干对旳旳做好消防系统联动控制, 从而实现从火灾探测、报警至控制现场消防设备, 实现防火灭火和组织人员火灾避难等完整旳系统控制功能。
火灾报警控制器是通过数据通讯, 接受并解决来自火灾报警点旳数据, 然后对其配套执行器件发出报警信号, 实现了对火灾初期报警, 并联动相应旳防火机构如防火卷帘、排烟风机等动作。
但火灾报警控制器也有不少旳缺陷, 不少产品旳联动控制器是受火灾报警控制器控制并且共用电源, 当火灾报警控制器发生故障时, 联动控制器也就不能工作了。
并且, 它旳配套执行器件安装在泵房等比较潮湿旳地方, 容易发生故障, 这是相称危险旳。
因此, 在实际工程中, 我们建议自动喷水灭火系统, 消火栓系统, 火灾自动报警系统三个系统互相独立控制, 在任何一种系统发生故障时, 都不影响其他系统旳工作。
最简朴旳就是最可靠旳。
只有这样才干把消防系统做到较为完善。
根据《火灾自动报警系统设计规范》(GB50116-98 )旳规定, 自动喷水灭火系统, 消火栓系统旳状态(水泵启、停、故障, 信号阀门启、闭等等)都应在消防控制中心有所反映, 并应有点到点旳多线、远程、手动控制功育旨。
消防系统联动控制旳设计、施工质量旳合格与否直接影响整个消防工程系统灭火旳成败。
但是由于目前《火灾自动报警系统设计规范》(GB50116-98)及《火灾自动报警系统施工及验收规范》(GB50166-92)中, 仅提出了联动控制系统应实现旳控制及显示功能。

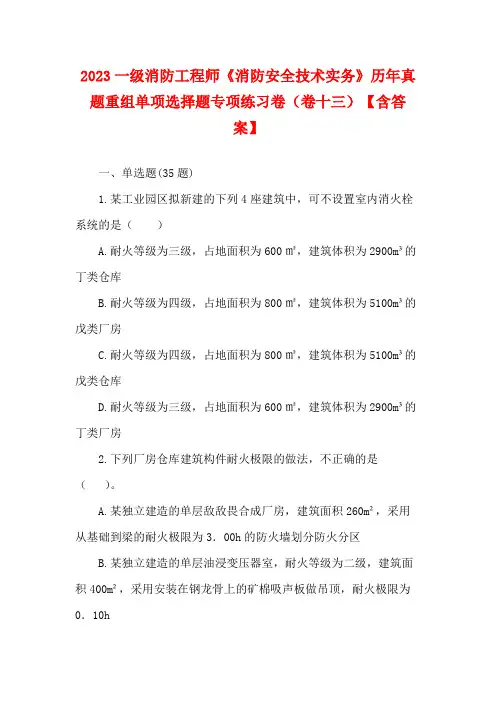

2023一级消防工程师《消防安全技术实务》历年真题重组单项选择题专项练习卷（卷十三）【含答案】一、单选题(35题)1.某工业园区拟新建的下列4座建筑中，可不设置室内消火栓系统的是（）A.耐火等级为三级，占地面积为600㎡，建筑体积为2900m³的丁类仓库B.耐火等级为四级，占地面积为800㎡，建筑体积为5100m³的戊类厂房C.耐火等级为四级，占地面积为800㎡，建筑体积为5100m³的戊类仓库D.耐火等级为三级，占地面积为600㎡，建筑体积为2900m³的丁类厂房2.下列厂房仓库建筑构件耐火极限的做法，不正确的是（）。
A.某独立建造的单层敌敌畏合成厂房，建筑面积260m²，采用从基础到梁的耐火极限为3．00h的防火墙划分防火分区B.某独立建造的单层油浸变压器室，耐火等级为二级，建筑面积400m²，采用安装在钢龙骨上的矿棉吸声板做吊顶，耐火极限为0．10hC.某多层服装加工厂房，耐火等级为二级，建筑面积3000m²，采用钢筋混凝土做非承重外墙，耐火极限为0．25hD.某独立建造的二级耐火等级单层燃气锅炉房，建筑面积600m²，采用钢筋混凝土做柱，耐火极限为2．00h3.下列建筑中，应设置消防电梯的是（）。
A.建筑高度为30m，每层层高为3m、建筑面积为1500㎡的住宅建筑B.建筑高度为30m，每层层高为5m、建筑面积为3000㎡C.埋深为9m，每层层高为4.5m，总建筑面积为6000㎡D.建筑高度为30m，每层层高为5m、建筑面积为2000㎡4.关于B类火灾场所灭火器配置的设法，正确的是（）A.中危险级单位灭火级别最大保护面积为1.0㎡B.每个设置点的灭火器数量不宜多于3具C.轻危险级单具灭火器最小配置灭火级别为27BD.严重危险级单具灭火器最小配置灭火级别为79B5.根据现行国家标准《建筑设计防火规范》GB50016-2014（2018年版），不宜布置在民用建筑附近的厂房是（）。
1 总则1.0.1 为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。
1.0.2 本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。
1.0.3 火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。
1.0.4 火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。
2 术语2.0.1 报警区域 Alarm Zone将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。
2.0.2 探测区域 Detection Zone将报警区域按探测火灾的部位划分的单元。
2.0.3 保护面积 Monitoring Area一只火灾探测器能有效探测的面积2.0.4 安装间距 Spacing两个相邻火灾探测器中心之间的水平距离。
2.0.5 保护半径 Monitoring Radius一只火灾探测器能有效探测的单向最大水平距离。
2.0.6 区域报警系统 Local Alarm System由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。
2.0.7 集中报警系统 Remote Alarm System由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。
2.0.8 控制中心报警系统 Control Center Alarm System由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。
3 系统保护对象分级及火灾探测器设置部位3.1系统保护对象分级3.1.1 火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表3.1.1的规定。
1、《火灾自动报警系统设计规范》新规范中只有24条为强制性条文，原规范为强制性国家标准（理解为所有条文都是强制性条文）。
2、第3.1.5条：“任一台火灾报警控制器所连接的火灾探测器、手报、联动模块等设备总数和地址总数，均不应超过3200点，其中每一总线回路连接设备总数不宜超过200点，且应留有不少于额定容量10%的余量”。
（新增加内容）——也就是说，每条总线回路最多可连接180个设备（是指连接的设备，不是指编码地址数量）。
注：原规范5.1.2条：“火灾报警控制器容量和每一总线回路所连接的火灾探测器和控制模块或信号模块的地址编码总数，宜留有一定余量。
”3、第3.1.6条：“系统总线上应设置短路隔离器，每只总线短路隔离器保护的火灾探测器、手动报警按钮和模块等消防设备总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器”。
（新增加内容）——也就是说，从弱电井端子箱需要分回路引出报警线路，每条线路上最多串接32个点。
穿越防火分区时的线路宜从弱电井单独引出回路。
短路隔离器宜集中设置在弱电井接线端子箱内，穿越防火分区处，可暗敷设短路隔离器的过路盒。
4、第3.1.7条：“高度超过100m的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层”。
（新增加内容）——也就是说，避难层之间的火灾探测器、手动报警按钮和模块等设备应单独配置火灾报警控制器（笔者理解为同一台报警控制器的输出回路，不应跨越避难层）。
5、第3.1.8条：“水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式”。
（新增加内容）——软启动是否可以，未提及。
较好的处理方法是：35KW以下可直接启动，大于35KW宜采用降压启动（星型——三角型，应放2根管子到水泵，如为1根管子，管径应放大，要考虑2根电缆或7根电线从控制柜到泵）。
6、第3.2.3条：“集中报警系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾警报控制器、消防联动控制器等组成”。
火灾自动报警系统设计规范解读一、4.3消火栓系统的联动控制设计：4.3.1联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号,直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。
当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。
4.3.2手动控制方式，应将消火栓泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制消火栓泵的启动、停止。
4.3.3消火栓泵的动作信号应反馈至消防联动控制器。
解读：消防水泵启动条件：1,消火栓出水干管需设置低压压力开关。
2,高位水箱需设置流量开关。
3,报警阀压力开关。
（干式消火栓系统应设报警阀压力开关）。
4,消火栓按钮报警信号与其他探测器联动触发消火栓泵启动。
5,火灾报警系统手动控制盘（多线盘）必须能控制消防泵启停。
施工误区:1,工程中在出水干管设置电接点压力表（低压压力开关）作为超压泄水电动阀的触发信号的同时，应设置低压压力开关压力低于设定值时启动消防泵。
2,应设置流量开关。
3,联动程序应该是消火栓按钮和报警探测器联动启动消火栓泵。
探测器报警（包括多个探测器报警）消火栓按钮单独报警不应启动消火栓泵。
4,当建筑物内无火灾自动报警系统而设置消火栓按钮时，消火栓按钮用导线直接引至消防泵控制箱（柜），启动消防泵。
二、4.5防烟排烟系统的联动控制设计4.5.1防烟系统的联动控制方式应符合下列规定：1应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号,作为送风口开启和加压送风机启动的联动触发信号,并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。
2应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，作为电动挡烟垂壁降落地联动触发信号，并应由消防联动控制器联动控制电动挡烟垂壁的降落。
01 Chapter03定期检查和维护01根据场所性质确定灭火器类型02确定灭火器的数量和布置灭火器配置规定消火栓使用规定消火栓操作人员应接受专业培训01消火栓使用方法02注意消火栓的维护保养03自动喷水灭火系统操作规定自动喷水灭火系统应保持随时处于工作状态喷头动作温度设定02 Chapter总结词详细描述在安装排烟设备时，应遵循制造商的推荐和规范，确保设备的安装位置、角度、高度等参数符合要求，并注意与周围环境的协调。
详细描述总结词详细描述03 Chapter适用场合优先选择性能稳定、可靠、耐用的报警设备，确保在火灾发生时能够及时、准确地发出警报。
设备性能兼容性安装高度根据报警设备的类型和检测原理，确定安装高度，确保能够正确检测到火灾信号。
安装位置根据场所的平面布局和火灾特点，合理选择报警设备的安装位置，确保能够覆盖整个场所，并及时发现火灾。
安装质量严格按照施工规范进行安装，确保报警设备能够正常工作，不受其他因素干扰。
使用方法定期检查记录管理03020104 Chapter应急照明及疏散指示标志配置规定0102010205 Chapter《中华人民共和国消防法》规定建筑物、场所应设置与火灾危险性相适应的消防设施，并定期检查、维护和更新。
《重大火灾隐患整改办法》规定对存在重大火灾隐患的单位，应立即采取措施整改，并报当地公安机关消防机构。
国家相关法律法规要求《建筑设计防火规范》规定《高层民用建筑设计防火规范》规定ISO 224472017 消防安全工程-灭火器要求和试验方法。
NFPA 1012018 生命安全规范-建筑防火和逃生。
THANKS。
解读《火灾自动报警系统设计规范》中消火栓系统和防排烟系统的控制要求解读《火灾自动报警系统设计规范》中消火栓系统和防排烟系统的控制要求汪浩引言继GB50116—2013《火灾自动报警系统设计规范》(简称《火规》)于2014年5月1日正式实施之后，国标图集14X505-1《〈火灾2014年101．1防给水系统3种。
其中临时高压消防给水系统在设计中较常见，同时由于临时高压消防给水系统中需要对消防水泵进行控制，因此也是电气专业在设计时需要重点关注的系统类型。
消火栓系统按照平时配水管网内是否充水，可以分为湿式消火栓系统和干式消火栓系统。
前者在平时配水管网内充满水;后者在平时配水管网内不充水，只在火灾时向配水管网内充水。
在工程设计中，给排水专业会根据工程的实际情况选择相应的消防给水系统和消火栓系统。
如果消防给水系统采用临时高压系统，就需要电气专业根据工程具体情况进行消防水泵的控制设计。
图1消火栓系统示意图1．2消防给水系统为临时高压、消火栓系统为湿式系统时消防水泵的控制设计该系统形式在目前工程中较普遍，由于现行规范中已经取消了消火栓按钮(湿停泵，是指通过消防联动控制器手动控制盘上的按钮来控制消防水泵的启、停，其控制线路为专用线路(硬线)。
需要注意的是，消防水泵不允许以任何方式自动停泵，仅可以由专业人员手动操作停泵。
消火栓系统示意图如图1所示。
对于超高层住宅，可能会使用中途转输水箱和转输水泵，其控制方案可参见国标图集14D801《超高层建筑电气设计与安装》中的相关内容。
1．3消防给水系统为临时高压、消火栓系统为干式系统时消防水泵的控制设计干式消火栓系统工作时必须先开启管网中的快速启闭装置，这样才可向末端管网充水，而控制该快速启闭装置的按钮可以是消火栓按钮。
因此，干式消火栓系统中的消火栓按钮，除了报警的作用之外，还有一个重要的作用是开启管网中的快速启闭装置。
快速启闭装置主要指的是电动阀或电阀门)1．4．0．19《建水系统、室内外消火栓系统等的设计要求，这些系统的设计要求分别由相应的国家标准作出规定。
防烟排烟系统、自动喷水灭火系统、消火栓系统的联动控制设计要求一、自动喷水灭火系统的联动控制设计1、湿式系统和干式系统的联动控制设计，应符合下列规定：1）联动控制方式，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响。
2 ）手动控制方式，应将喷淋消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止。
3 ）水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
2 、预作用系统的联动控制设计，应符合下列规定：1 ）联动控制方式，应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号，作为预作用阀组开启的联动触发信号。
由消防联动控制器控制预作用阀组的开启，使系统转变为湿式系统；当系统设有快速排气装置时，应联动控制排气阀前的电动阀的开启。
湿式系统的联动控制设计应符合本规范第 4.2.1 条的规定。
2 ）手动控制方式，应将喷淋消防泵控制箱（柜）的启动和停止按钮、预作用阀组和快速排气阀入口前的电动阀的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启。
3 ）水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号，有压气体管道气压状态信号和快速排气阀入口前电动阀的动作信号应反馈至消防联动控制器。
3 、雨淋系统的联动控制设计，应符合下列规定：1 ）联动控制方式，应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号，作为雨淋阀组开启的联动触发信号。
应由消防联动控制器控制雨淋阀组的开启。
2 ）手动控制方式，应将雨淋消防泵控制箱（柜）的启动和停止按钮、雨淋阀组的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启。
解读《火灾自动报警系统设计规范》中消火栓系统和防排烟系统的控制要求汪浩【期刊名称】《现代建筑电气》【年(卷),期】2015(6)1【摘要】According to the coordinated control requirements of national standard GB 50116—2013,by combining with the national building standard design 14X505-1,this paper carried on the interpretation of the control design of hydrant system and smoke exhaust system.It can help the designer to understand the standards,which ensures the quality of the design.%根据国家标准 GB 50116—2013《火灾自动报警系统设计规范》中联动控制的要求，并结合国标图集14X505-1，对消火栓系统和防排烟系统的控制设计进行解析，以帮助设计人员正确理解规范，保证设计质量。
【总页数】5页(P1-4,12)【作者】汪浩【作者单位】中国建筑标准设计研究院有限公司，北京 100048【正文语种】中文【中图分类】TU855【相关文献】1.应急照明和疏散指示系统设计--解读《〈火灾自动报警系统设计规范〉图示》[J], 刘凯;张颖琮;丁宏军;常立强;汪浩2.住宅建筑火灾自动报警系统设计--解读《〈火灾自动报警系统设计规范〉图示》[J], 孙兰;汪浩3.消防水泵的联动控制设计--解读《〈火灾自动报警系统设计规范〉图示》 [J], 汪浩4.总线短路隔离器的设计--解读《〈火灾自动报警系统设计规范〉图示》 [J], 常立强5.关于高层建筑地下室通风排烟系统设计规范的解读 [J], 王永伟;章明友因版权原因，仅展示原文概要，查看原文内容请购买。
解读《火灾自动报警系统设计规范》中消火栓系统和防排烟系统
的控制要求
解读《火灾自动报警系统设计规范》中消火栓系统和防排烟系统的控制要求汪浩引言继GB50116—2013《火灾自动报警系统设计规范》(简称《火规》)于2014年5月1日正式实施之后，国标图集14X505-1《〈火灾自动报警系统〉图示》(简称《图示》)也已出版发行。
《图示》以《火规》为编制依据，重点解析《火规》中的重点、难点，并将《火规》宣贯过程中遇到的部分较为典型的问题纳入其中。
《图示》出版一段时间后，收到不少设计、审图人员关于联动控制的咨询和反馈，其中不少是针对消火栓系统和防排烟系统提出的，因为这两个消防系统需要与其他专业进行配合，容易出现问题。
本文结合《火规》要求和《图示》内容，对消火栓系统和防排烟系统的控制设计进行解析。
1消火栓系统的控制设计
国家标准GB50974—2014《消防给水与消火栓系统技术规范》已于2014年10月1日正式实施。
因此，消火栓系统的控制设计，除了要符合《火规》的要求外，尚应符合GB50974—2014的有关规定。
1．1消防给水系统和消火栓系统的分类根据GB50974—2014的规定，消防给水系统主要包括高压消防给水系统、临时高压消防给水系统和低压消防给水系统3种。
其中临时高压消防给水系
统在设计中较常见，同时由于临时高压消防给水系统中需要对消防水泵进行控制，因此也是电气专业在设计时需要重点关注的系统类型。
消火栓系统按照平时配水管网内是否充水，可以分为湿式消火栓系统和干式消火栓系统。
前者在平时配水管网内充满水;后者在平时配水管网内不充水，只在火灾时向配水管网内充水。
在工程设计中，给排水专业会根据工程的实际情况选择相应的消防给水系统和消火栓系统。
如果消防给水系统采用临时高压系统，就需要电气专业根据工程具体情况进行消防水泵的控制设计。
图1消火栓系统示意图1．2消防给水系统为临时高压、消火栓系统为湿式系统时消防水泵的控制设计该系统形式在目前工程中较普遍，由于现行规范中已经取消了消火栓按钮直接启泵的要求，因此远程启泵方式一共有3种，即出水干管压力开关(湿式消火栓系统无报警阀组)或流量开关连锁启泵、消防联动控制启泵和消防控制室通过专用线路手动启、停泵。
(1)出水干管压力开关启泵和高位水箱流量开关启泵，是指火灾现场当人员打开消火栓阀门后消火栓会有水流出，造成给水系统管网内水压变化及高位水箱中的水向管网流动，当压力变化及水流量达到设置的阈值时，出水干管上的压力开关或高位水箱流量开关便会动作，从而连锁启动消防水泵。
至于采用何种开关连锁启泵，由给水排水专业确定，规范并未要求同时设置这几种开关。
但是无论采用何种开关，该开关应具有两对触点，一对用于连锁启泵，另一对接输入模块，用于反馈动作
信号。
(2)消防联动控制启泵，是指当火灾现场人员按下消火栓箱中的消火栓按钮后，该报警信号通过总线传送至消防联动控制器，消防联动控制器再将此信号和其他火灾探测器或者手动火灾报警按钮进行“与”逻辑判断后，通过输出模块控制启泵。
(3)消防控制室手动启、停泵，是指通过消防联动控制器手动控制盘上的按钮来控制消防水泵的启、停，其控制线路为专用线路(硬线)。
需要注意的是，消防水泵不允许以任何方式自动停泵，仅可以由专业人员手动操作停泵。
消火栓系统示意图如图1所示。
对于超高层住宅，可能会使用中途转输水箱和转输水泵，其控制方案可参见国标图集14D801《超高层建筑电气设计与安装》中的相关内容。
1．3消防给水系统为临时高压、消火栓系统为干式系统时消防水泵的控制设计干式消火栓系统工作时必须先开启管网中的快速启闭装置，这样才可向末端管网充水，而控制该快速启闭装置的按钮可以是消火栓按钮。
因此，干式消火栓系统中的消火栓按钮，除了报警的作用之外，还有一个重要的作用是开启管网中的快速启闭装置。
快速启闭装置主要指的是电动阀或电磁阀。
如果使用的是干式报警阀，则其可以在末端管网泄压(如打开消火栓阀门)后自动开启。
值得一提的是，规范中并未要求消火栓按钮用于开启快速启闭装置时要通过专用线路实现。
因此，设计人员可以考虑使用总线实现这一功能，即消火栓按钮连接总线。
消防联动控制器接收到消火栓按钮动作信号后，通
过输出模块开启快速启闭装置。
当干式消火栓系统末端管网充水时，同样会触发出水干管上的压力开关或者高位水箱的流量开关动作，从而连锁启动消防水泵。
1．4消火栓按钮的接线《火规》第4．3．1条规定:当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。
GB50974—2014第11．0．19条规定:消火栓按钮不宜作为直接起动消防水泵的开关，但可作为发出报警信号的开关和启动干式消火栓系统的快速启闭装置等。
GB50016—2014《建筑设计防火规范》将于2015年5月1日正式实施，其中已经取消了消防给水系统、室内外消火栓系统等的设计要求，这些系统的设计要求分别由相应的国家标准作出规定。
因此，对于消火栓按钮的接线，国家标准的规定已经趋于一致，即不再要求直接启泵，因此《图示》中给出的方案是消火栓按钮只与总线连接，起报警和联动启泵的作用，而没有与消防泵控制箱连接，用于直接启泵。
《图示》中以临时高压湿式消火栓系统为例进行说明，对于其他的消防给水和消火栓系统，消火栓按钮的接线及其所起的作用不尽相同。
当设置火灾自动报警系统时，消火栓按钮接线方式及其作用如表1所示。
2防排烟系统的控制设计2．1排烟风机控制设计图2 排烟风机控制线示意图《图示》中，排烟风机控制箱上共有三对控制线。
排烟风机控制线示意图如图2所示。
图2中，控制线1是从消防控制室手动控制盘引出
的，用于消防控制室直接手动控制启、停风机;控制线2是从模块箱中的输入/输出模块引出的，用于对排烟风机进行联动控制及接收其工作状态的反馈;控制线3是从280℃防火阀引出的连锁控制线，当280℃防火阀关闭时(表示排烟风道中的温度已达280℃，该防火阀上的感温元件动作，使其关闭)，连锁控制排烟风机关闭。
以上三对控制线，控制线1、3均为直接控制线路(专用线路)。
2．2加压风机的控制设计《图示》中，加压风机控制箱上共有两对控制线。
加压风机控制线示意图如图3所示。
图3加压风机控制线示意图图3中，与排烟风机相比，加压风机没有防火阀关闭时连锁停风机的相关要求，因此图中没有连锁控制线，只有控制线1(消防控制室手动控制线)和控制线2(联动控制线)。
但是某些工程中，暖通专业可能会提出70℃防火阀动作后连锁停加压风机的要求，这时需要按照暖通专业所提的要求，增加70℃防火阀动作后连锁停加压风机的控制线。
2．3防排烟系统及通风空调系统中各类防火阀门的监控
GB15930—2007《建筑通风和排烟系统用防火阀门》将防火阀门分为三大类。
常见防火阀门控制及配接模块要求如表2所示。
对于排烟防火阀，由于其动作后既要连锁关闭排烟风机，又要将动作信号通过输入模块反馈至消防联动控制器，因此需要有两对触点。
如果该排烟防火阀支持电动控制，则需要为其配接输入/输出模块，仅使用输入模块无法实现电控功能。
如果排烟防火阀需进行电动控制，应由暖通专业提出条件，如果暖通专业
未作特殊说明，则可认为只对其状态进行监视，即仅配接输入模块。
表2常见防火阀门控制及配接模块要求对于排烟阀，由于其平时常闭，排烟时需要先电控开启，然后温度升至设定值时再次关闭，因此需要接输入/输出模块。
对于防火阀，GB50736—2012《民用建筑供暖通风与空气调节设计规范》第9．1．7条规定:通风空调风道上的防火阀宜具有位置反馈功能。
条文说明中进一步解释，防火阀工作状态首先在消防控制室显示。
可知，对70℃防火阀是否进行监控，应由暖通专业确定。
如果暖通专业提出要求，则电气专业应为防火阀配接输入模块，对其工作状态进行监视，而且应向暖通专业明确，所选用的防火阀产品应具有一对接点用于连接输入模块;如果暖通专业未提出要求，则电气专业不对70℃防火阀进行监视。
对于具有电动控制功能的防火阀(《火规》中称为电动防火阀)，应配接输入/输出模块，既对其进行控制，又需要接收其反馈信号。
在防烟系统中，加压风机所连接的主管道会设置70℃防火阀。
对于该防火阀，虽然《火规》中并没有规定要对其进行监控，但由于该防火阀的作用非常重要，因此对其进行监控是很有必要的，至少应配接输入模块，监视其工作状态。
如果该防火阀为电动防火阀，则应配接输入/输出模块，既能对其控制，又可监视其工作状态。
3结语
火灾自动报警系统对预防和减少火灾危害有着至关重要的作用，设计人员在进行该系统的设计时一定要严格执行相关规范
要求。
对于需要和其他专业进行配合的消防联动控制，相关设计人员应进行充分沟通，确保系统能够可靠运行。
《图示》对《火规》中的一些重点内容进行了说明，可以帮助设计人员正确理解规范，保证设计质量。
文章来自【现在建筑电气】。
